低压开关柜检修作业指导书(可编辑修改word版)

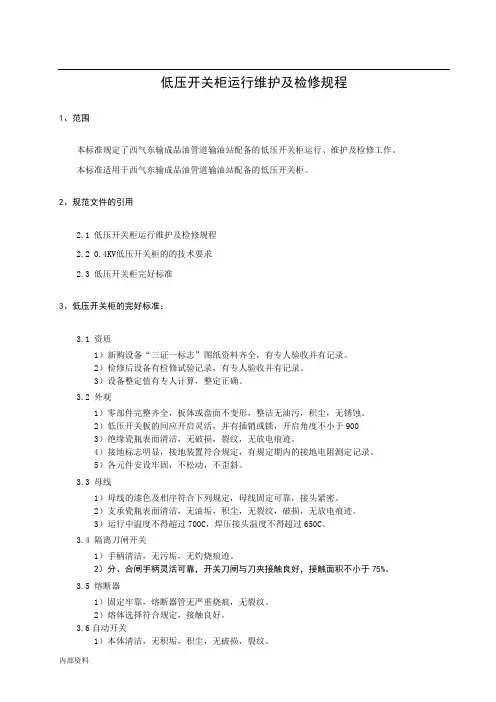

可打印11、低压开关柜运行维护及检修作业指导书

低压开关柜运行维护及检修规程1、范围本标准规定了西气东输成品油管道输油站配备的低压开关柜运行、维护及检修工作。
本标准适用于西气东输成品油管道输油站配备的低压开关柜。
2、规范文件的引用2.1 低压开关柜运行维护及检修规程2.2 0.4KV低压开关柜的的技术要求2.3 低压开关柜完好标准3、低压开关柜的完好标准:3.1 资质1)新购设备“三证一标志”图纸资料齐全,有专人验收并有记录。
2)检修后设备有检修试验记录,有专人验收并有记录。
3)设备整定值有专人计算,整定正确。
3.2 外观1)零部件完整齐全,板体或盘面不变形,整洁无油污,积尘,无锈蚀。
2)低压开关板的间应开启灵活,并有插销或锁,开启角度不小于9003)绝缘瓷瓶表面清洁,无破损,裂纹,无放电痕迹。
4)接地标志明显,接地装置符合规定,有规定期内的接地电阻测定记录。
5)各元件安设牢固,不松动,不歪斜。
3.3 母线1)母线的漆色及相序符合下列规定,母线固定可靠,接头紧密。
2)支承瓷瓶表面清洁,无油垢,积尘,无裂纹,破损,无放电痕迹。
3)运行中温度不得超过700C,焊压接头温度不得超过650C。
3.4 隔离刀闸开关1)手柄清洁,无污垢,无灼烧痕迹。
2)分、合闸手柄灵活可靠,开关刀闸与刀夹接触良好,接触面积不小于75%。
3.5 熔断器1)固定牢靠,熔断器管无严重烧痕,无裂纹。
2)熔体选择符合规定,接触良好。
3.6自动开关1)本体清洁,无积垢,积尘,无破损,裂纹。
2)接触表面无严重烧痕,三相接触不同期性不大于0.5mm,触点行程,超行程应符合规定。
3)动作灵活,运行中无异响。
4)消弧装置固定可靠,无缺片或联片,无裂纹。
3.7 保护装置及计量仪表1)动作灵敏可靠,指示正确,无刮卡现象,并有规定期内的试验合格记录。
2)绝缘良好,用500V兆欧表测定全部保护回路的绝缘电阻值,应不低于1MΩ;在潮湿的地点(井下)允许低到0.5MΩ3.8 二次回路1)配线整齐,清晰,导线绝缘良好,无损伤,柜内导线不得有接头。

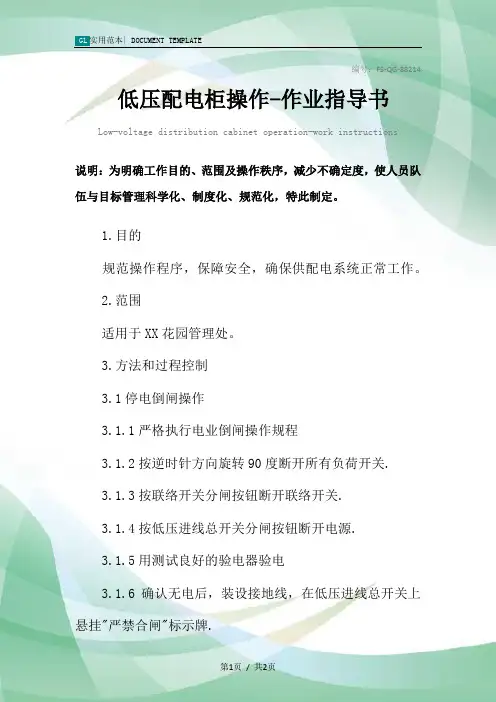

低压配电柜操作-作业指导书范例

编号:FS-QG-88214低压配电柜操作-作业指导书Low-voltage distribution cabinet operation-work instructions
说明:为明确工作目的、范围及操作秩序,减少不确定度,使人员队伍与目标管理科学化、制度化、规范化,特此制定。
1.目的
规范操作程序,保障安全,确保供配电系统正常工作。
2.范围
适用于XX花园管理处。
3.方法和过程控制
3.1停电倒闸操作
3.1.1严格执行电业倒闸操作规程
3.1.2按逆时针方向旋转90度断开所有负荷开关.
3.1.3按联络开关分闸按钮断开联络开关.
3.1.4按低压进线总开关分闸按钮断开电源.
3.1.5用测试良好的验电器验电
3.1.6确认无电后,装设接地线,在低压进线总开关上悬挂"严禁合闸"标示牌.
3.2送电
3.2.1当1#变压器供电,2#变压器备用时,首先检查接地线是否拆除,2#低压进线总开关是否断开.把联络柜转换开关打至联络2#位置.
3.2.3送电时顺序与倒闸顺序相反.
3.2.4当2#变压器供电,1#变压器备用时以上同.
3.2.5两台变压器同时供电时,把联络柜上转换开关拔至停止位置,断开联络开关,挂上"严禁合闸"标示牌.
4.质量记录表格
XXWY7.5-S01-F7《电力运行记录表》
请输入您公司的名字
Foonshion Design Co., Ltd。
低压电容柜停电检修作业指导书

5
6
1
2
低压电容补偿
3
柜检修过程 4
低压电容补偿 柜检修过程
5
6
1
完成检查、维
2
护工作
3
4
低压电容柜检修操作业标淮
作业标准
本规程为配电室低压电容柜检修作业的操作规程,维修作业操作流程进行标准化,为保障维修作业人员 安全,防止事故发生,确保设备正确检查、维修,节约维修时间。
本规程适用于配电室低压电容柜操作维修保养的相关人员。
电容器运行是否放电声、鼓胀、渗油现象;外壳接地良好。 大电流经常性投入和退出,化学及物理相互作用,会导致补偿电容鼓包发生爆炸和火灾等 风险 电容补偿柜满足补偿状态下,电容补偿柜逐个电容柜进行断电,没有负荷电流,且要将电 容柜隔离开关断电状态锁定挂牌。 将电容柜上仪表柜上的保险全部脱开并锁定(这一步尤其重要,如果不脱开保险,有部分 上端母排会存在有一相带电的现象)。 电容柜断电隔离5分钟以后开始逐个电容器、开关、控制电源线进行检测剩余电压并对电容 进行放电操作。未检测电压电压前严禁任何维修作业的行为。 用电容检测表逐个检测电容的容量,看电容量是否在合格区域,外观是否有鼓涨,是否有 漏液。如果数据和外观出现鼓包现象不合格直接停用电容或更换电容。
电力电容补偿柜是一种静止的无功补偿设备。它的主要作用可以减少输电线路输送电流, 路能量损耗和压降,改善电能质量和提高设备利用率的重要作用。但电力电容在工作过程中, 经常性投入和退出,化学及物理相互作用,会导致补偿电容发生爆炸和火灾等风险,为减少此 规范运行及维护。
1
2
3
4
5
6
7
8
9 1
2
风险辨识
3
4
检查电容柜内各个接触器、空开、热继、指示灯是否有老化变质,不合格的电气元器件更 换;并对各螺丝链接点进行紧固检查。 各螺丝链接点紧固过程中需要注意紧固力度,防止螺丝打滑和导致电容接头漏液的情况发 生,接地线必须接好。 对以上所检修的各项内容再次进行复查、测试,防止疏忽情况发生。

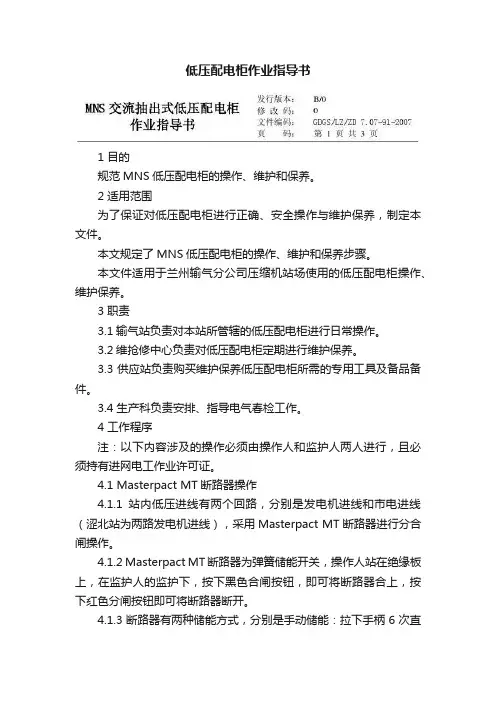

低压配电柜作业指导书

低压配电柜作业指导书1 目的规范MNS低压配电柜的操作、维护和保养。
2 适用范围为了保证对低压配电柜进行正确、安全操作与维护保养,制定本文件。
本文规定了MNS低压配电柜的操作、维护和保养步骤。
本文件适用于兰州输气分公司压缩机站场使用的低压配电柜操作、维护保养。
3 职责3.1输气站负责对本站所管辖的低压配电柜进行日常操作。
3.2维抢修中心负责对低压配电柜定期进行维护保养。
3.3供应站负责购买维护保养低压配电柜所需的专用工具及备品备件。
3.4 生产科负责安排、指导电气春检工作。
4 工作程序注:以下内容涉及的操作必须由操作人和监护人两人进行,且必须持有进网电工作业许可证。
4.1 Masterpact MT断路器操作4.1.1站内低压进线有两个回路,分别是发电机进线和市电进线(涩北站为两路发电机进线),采用Masterpact MT断路器进行分合闸操作。
4.1.2 Masterpact MT断路器为弹簧储能开关,操作人站在绝缘板上,在监护人的监护下,按下黑色合闸按钮,即可将断路器合上,按下红色分闸按钮即可将断路器断开。
4.1.3断路器有两种储能方式,分别是手动储能:拉下手柄6次直到听到“啪嗒”声和自动储能:断路器在每次合闸后弹簧自动再储能。
断路器是否储能可观察柜子上储能指示黄灯是否亮起,亮起说明弹簧储能已完毕。
4.1.4Micrologic 6.0A是Masterpact MT断路器的控制单元,用来设定断路器的一些重要参数(一般出厂已设定好),并可用来观察断路器三相电流值等。
4.2 MNS抽屉式开关操作4.2.1合闸:向里压下黑色旋转按扭并顺时针旋转至箭头指向开关连接位置。
4.2.2分闸:逆时针旋转黑色按扭至箭头指向开关断开位置。
4.2.3开关有连接位置(电源和负载接通)、分断位置(电源和负载断开)、试验位置(主回路断开,只接通控制回路)、移动位置(可将抽屉拉出)等。
4.2.4带有失压保护的开关在重新来电后必须先复位才能合上,复位方法是重新把开关打到断开位置,再重新合上即可。
低压开关柜检修作业指导书

低压开关柜检修作业指导书1.作业项目名称:低压开关柜检修作业指导书2. 作业内容范围本指导书适用于低压开关柜的检修3. 编制(修订)文件依据《铁路电力安全工作规程》和《铁路电力管理规则》(铁运[1999]103号)4. 作业前准备作业人员应戴安全帽,穿绝缘鞋、工作服。
5. 人员工机具材料与要求人员准备:6. 作业程序及标准6.1清扫、检查外观6.1.1检修前应进行查勘摸底,对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
6.1.2检查低压开关柜柜体漆膜有无剥落、锈蚀。
6.1.3 紧固构架并作防锈处理,对柜架作全面清洁保养。
6.1.4 严禁用未拧干水的潮湿抹布进行洗擦和水冲洗电气设备。
6.1.5更换已损坏的电器元件。
6.2检查开关:6.2.1 用手操作刀开关、组合开关、断路器等,不应有卡住或操作用力过大现象。
6.2.2 刀开关、断路器等各个部分应接触良好。
6.2.3 电器的辅助触点的通断是否正确、可靠。
6.2.4 断路器等主要电器的通断是否符合要求。
6.2.5 母线连接是否良好,其支持绝缘子、夹持件等附件是否安装牢固可靠。
支持夹持6.2.6 保护电器的整定值是否符合要求,熔断器的熔体规格是否正确,辅助电路各元件的接点是否符合要求。
6.2.7开关灭弧装置(如灭弧罩、灭弧触点、灭弧用绝缘板)完好,胶盖、螺栓齐全。
6.2.8对于抽屉式结构的主开关,机械联锁是否有效,电气联锁是否可靠。
6.2.9检查引出线,应符合容量要求,接头无过热氧化,排列整齐,检查母排应无氧化,相色明显。
6.2.10 检查熔断器,应符合容量要求,接触良好;检查互感器装置连接部位无氧化。
6.2.11 防护完善,门上的连锁装置可靠,外壳、手柄、漆层无变形和损伤。
6.2.12 设备运行无噪声。
6.3仪表、计量装置检查6.3.1 检查各种指示灯、指示仪表、互感器、电度表是否完好、清晰、有效。
低压开关柜运行维护及检修作业指导书

低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书目录:1.引言2.安全要求2.1 个人安全要求2.2 设备安全要求3.运行维护3.1 运行要求3.2 运行操作步骤3.3 巡检及记录4.维护作业4.1 维护计划4.2 维护操作步骤4.3 维护记录5.检修作业5.1 检修计划5.2 检修操作步骤5.3 检修记录6.附件1.引言本文档为低压开关柜运行维护及检修作业指导书,旨在为操作人员提供详细指导。
操作人员应仔细阅读并遵循本指导书的要求,确保工作安全,保证低压开关柜的正常运行。
2.安全要求2.1 个人安全要求- 操作人员应具备相关的资格和培训,熟悉低压开关柜的操作规程和安全要求;- 操作人员应全程穿戴符合安全要求的个人防护装备;- 在操作前,必须对相关设备进行仔细检查,确保设备安全可靠;- 操作过程中要尽量避免单食或单人作业,严禁操作上长时间无人监控;- 发生事故或异常情况时,应立即停止作业并报告相关人员。
2.2 设备安全要求- 低压开关柜运行期间,保持良好的通风和散热;- 切勿将外界物体放入低压开关柜内,以防堵塞;- 确保低压开关柜周围无其他危险物品,保持通道畅通;- 定期检查低压开关柜的接地情况,确保安全接地良好;- 在进行维护和检修作业前,必须切断电源并进行有效的解体措施;- 严禁擅自对低压开关柜进行改动或修理,如需更换零部件,必须使用合格的替换件。
3.运行维护3.1 运行要求- 手动操作低压开关柜时,要轻拿轻放,操作平稳;- 运行过程中要注意观察运行情况,如发现运行异常应立即停止运行;- 严禁超负荷使用低压开关柜;- 运行结束后,要清理低压开关柜周围环境。
3.2 运行操作步骤1.确保低压开关柜处于断电状态;2.操作人员穿戴好个人防护装备;3.打开低压开关柜门,检查开关柜内部是否有异物或损坏情况;4.开启电源,进行运行操作;5.监控低压开关柜运行情况,及时发现运行异常并停止运行;6.运行结束后,切断电源,关闭低压开关柜门。
低压框架式开关检修作业指导书

低压框架式开关检修作业指导书
1.范围
本指导书适用于400V框架式开关检修
2.本指导书涉及的技术资料和图纸
工作时携带相应开关型号的图纸和技术资料
3.安全措施
1.参加本次工作的检修人员必须持证上岗,必须熟悉本次工作的内容,工艺质量
标准等,掌握安全措施
2.开工前工作负责人必须组织召开现场安全技术交底会,向工作班全体成员交代
工作内容、安全措施及注意事项
3.严格执行《电业安全工作规程》,认真执行现场安全措施
4.仔细核对设备名称及编号,防止误入带电间隔
5.回路检查试验前必须验电
6.防止在检修中发生绝缘损伤
7.防止在检修中造成二次接线脱落、松动,造成设备不能启动或损坏
4.现场准备的工具及材料
工作准备
《》工器具已准备完毕,材料备品已落实
《》检修现场地面已铺设防护胶垫,现场已完善隔离
《》作业文件已组织学习,工作成员已熟悉本次工作内容、工作范围、工作流程《》已办理相关工作票许可手续
5.检修工序及质量标准
1.移出开关
将开关从间隔摇出至“检修”位置
开关揺进、揺出应自如,无卡涩现象
2.触头系统检查
3.辅助开关检查
按下操作杆无卡涩现象
检查辅助开关接点无烧伤,切换正常、可靠
6.开关试验
检查储能电机外观完好,传动完好
检查分、合闸线圈无烧损现象,出线完好,直阻应为2欧左右
将开关移至“试验”位置,试分、合正常,并测开关合闸接触电阻
A相 B相 C相
7 工作终结
1清理工作现场卫生
2清点工具、仪表
3工作人员撤离现场
4办理工作票终结手续
工作班成员签名
日期年月日。
低压开关柜检修作业指导书

低压开关柜检修作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (3)4. 低压开关柜检修作业指导书 (3)4.1. 准备工作 (3)4.2. 检修技术标准 (4)4.3. 检修步骤 (11)4.4. 安全风险点及卡控措施 (12)4.5. 安全注意事项 (12)1.适用范围本指导书适用于供电段管内电力低压开关柜的安装、检修和常见问题处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件,仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版(80)铁机字 1817号《铁路技术管理规程》(普速铁路部分)3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求,结合段具体实际,特编制此作业指导书。
4.低压开关柜检修作业指导书4.1.准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具序号名称准备数量准备情况1 个人工具1套2 作业工具包1套3 绝缘工具1套4 测量工具1套5 线手套1双6 接地电阻测试仪+++1台7 兆欧表1台8 万用表1台4.1.3.材料准备序号工具名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号都备有3 螺栓套若干各种型号都备有4 指示灯红、黄、绿个若干需预检5 按钮米若干需预检6 油漆KG 若干需预检7 中性凡士林KG 若干需预检4.1.4.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划;2.提前3日打提报日计划。
(完整word版)低压配电柜检修作业指导书

低压配电柜检修作业指导书—-按照更换抽屉单元元器件编写1.危害辨识1。
1 抽屉故障可能发生短路事故,引发上级开关跳闸.1。
2 内部元件故障不能有效分断电源,发生触电事故。
1.3 控制线路故障,操作失灵,引发机械伤害事故.1。
4 更换元件时,可能发生划伤事故。
1。
5 可能误分临近开关引发生产事故。
1.6 如与其他设备有连锁,可能引起连锁设备跳闸。
2。
准备阶段2.1 物资:需要更换的元件一套(含断路器,接触器,保护器,插件等).2.2 工具:起子,钢丝钳,尖嘴钳等常用工具一套,万用表一块,内六角扳手一套,活动扳手一把。
2.3 人员2人:至少有一人是熟练电工。
3. 实施阶段3.1 与工艺人员联系,填写停电联系票,确保该设备已停,可以检修(岗位班长在检修许可证上签字)。
3。
2 根据抽屉拉出的操作顺序操作,拉出相应的抽屉.3。
3 如果抽屉因机构连锁故障不能拉出,可用小起子插入面板右下角的小孔内,拨下面板锁定机构,打开面板修理好机构后,拉出抽屉检查.3.4 检查抽屉内部元件,确定需要更换的元件(含断路器,接触器,保护器,插件等)。
3。
5 元件应尽量同型号的产品,接线不能出现差错,防止发生短路或操作失灵事故;同时各接线端子要紧固,元件紧固,控制线路整理规范。
3。
6 开关、综合保护器保护定值要重新核对校验,符合要求,试验合格后,才能投入,作好记录。
3.7 抽屉送入或者拉出时,应对准相应的轨道,用力要均匀,以防损坏插件触头,发生短路事故。
3。
8 在试验位置试验控制回路(如抽屉无试验功能可外接控制电源试验控制回路)。
3。
9 通知工艺操作试车(填写送电联络票),盘车后点动试转,启动用观察运行电流是否正常(如电机反转,严禁在抽屉内部更换相序,应在盘后接线柱上更换相序,防止以后更换备用抽屉时,电机反转,发生机械事故.)4.交接阶段4.1 工具物资收回。
4.2 通知工艺,该设备已检修完毕。
低压开关柜运行维护及检修作业指导书

低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书1:前言低压开关柜是电力系统中至关重要的设备之一,负责对电能进行控制、分配和保护。
为确保低压开关柜的正常运行和延长其使用寿命,本指导书旨在提供运行维护及检修作业指导,以保证设备的可靠性和安全性。
2:运行维护2.1 运行检查2.1.1 每天的开机前检查:- 检查低压开关柜的总体情况,包括外观、接地、插头连接、漏电情况等。
- 检查控制电源的电压和电流是否正常,在额定范围内。
- 检查仪表和报警装置是否正常工作。
2.1.2 每周的运行检查:- 检查低压开关柜内部的连接是否松动,紧固螺栓是否完好。
- 检查断路器、隔离开关、接触器等机械连接部件的操作是否灵活有效。
- 检查仪表和报警装置的指示是否准确,报警信号是否正常。
2.1.3 每月的运行检查:- 检查低压开关柜及其周围环境是否清洁,是否有积尘、异物等。
- 检查所有接线端子的紧固情况,防止松动引起故障。
- 检查电器元件的表面情况,如有发热、变形等异常,应及时处理。
2.1.4 每年的运行检查:- 检查低压开关柜的保护装置是否准确可靠,如过载保护、短路保护等。
- 检查软启动器、变频器等是否正常工作,无异常声音和异味。
- 检查低压开关柜的接地电阻是否符合规定要求。
2.2 维护保养2.2.1 清洁维护:- 定期清洁低压开关柜的外壳、内部元件和接线端子,防止积尘导致短路等故障。
- 清洁时使用干布擦拭,避免使用湿布,以防止进水。
遇到顽固污渍可用中性清洁剂清洗。
2.2.2 接触器和断路器维护:- 定期检查接触器的触点,如有烧蚀、氧化或磨损等情况,应及时清洁或更换。
- 检查断路器的断裂电弧垫片,如有磨损或老化,应及时更换。
2.2.3 电器元件维护:- 检查电容器的工作电压和容量是否正常,如有异常应及时更换。
- 定期检查继电器和保护装置的配置和参数设定,进行必要的调整和校验。
3:检修作业3.1 安全措施3.1.1 断电操作:- 在进行检修作业前,必须确保低压开关柜已经断电,并确认电源已切断。
低压开关柜检修作业指导书

低压开关柜检修作业指导书1适用范围本指导书适用于电力变配电所低压开关柜内的进线柜、馈出柜、电容器柜、RTU柜检修作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》(铁运〔1999〕103号)。
2.2《铁路电力安全工作规程补充规定》(铁总运[2015]51号)。
2.3《杭州供电段高速铁路电力设备检修实施细则》。
2.4《杭州供电段高速铁路电力设备运行实施细则》。
2.5《杭州供电段普速铁路电力设备检修实施细则》。
2.6《杭州供电段普速铁路电力设备运行实施细则》。
3安全风险提示3.1风险识别3.1.1低压开关柜检修作业存在触电伤害。
3.2管控措施3.2.1工作人员必须穿绝缘鞋、工作服,戴安全帽、测电笔(验电器)、手套和工具袋。
3.2.2严格执行“二票一簿”制度,办理好要令许可,并做好安全预想。
3.2.3对电容柜检修作业前需进行彻底放电。
3.2.4检修作业中靠近其他带电设备时,带电部分需设缆绳,并挂相应的警示牌,作业过程中人员机具与带电部分要保持足够的安全距离。
3.2.5严禁用未拧干水凝潮湿抹布进行洗擦和水冲洗电气设备。
4作业程序4.1作业前准备4.1.1检修前应进行设备查勘,对已损坏的指示仪表、指示灯、转换开关、按钮等设备做好记录。
对一次主接线图、设备名称与供电系统图纸、技术档案图纸进行核对。
4.1.2准备好作业所需的工具材料。
4.1.3根据实际设置驻站联络员,做好登销记。
4.2检修作业4.2.1低压开关柜检修作业4.2.1.1对全部配电装置逐面进行检查、清扫,从上至下。
4.2.1.2检查修理各种开关,接触器,使其接触良好,无烧损,固定完好,运行无噪声。
4.2.1.3检查熔断器,应符合容量要求,接触良好;检查互感器装置连接部位无氧化。
4.2.1.4检查引出线,应符合容量要求,接头无过热氧化,排列整齐,检查母排应无氧化,相色明显。
4.2.1.5检查端子排,使编号完整、正确、接头无损伤,弯曲方向正确。
低压开关柜试验作业指导书

低压开关柜试验作业指导书2018 年 09 月1、目的为了保证低压开关柜抽检试验过程受控,实现检验结果的有效性和正确性,特制定本次抽检试验方案。
2、适用范围适用于公司系统招标采购的400V低压开关柜产品的抽检工作。
3、规范性引用文件GB 7251.1-2005 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB 7251.12-2013 低压成套开关设备和控制设备第2部分:成套电力开关和控制设备GB 14048.1-2006 低压开关设备和控制设备第1部分:总则GB 14048.2-2008 低压开关设备和控制设备第2部分:断路器GB 14048.3-2008 低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器GB/T 15576-2008 低压成套无功功率补偿装置GB/T 10233-2016 低压成套开关设备和电控设备基本试验方法4、试验项目、试验环境及所依据标准低压开关柜试验抽检项目、抽检内容、要求及判据依据见表1表1低压开关柜试验项目及所依据标准5、试验方法及结果判定5.1 布线、操作性能和功能检查1.检查设备中的元件、器件安装接线应牢固、端正、正确,应符合图样及相应的标准要求。
2.设备的铭牌及标志应正确、清晰、齐全,且易于识别,安装位置正确。
3.除非成套设备制造商与用户之间另有协议,否则地面安装的成套设备的易接近性要求如下:——端子,不包括保护导体端子,应位于成套设备的基础面上方至少0.2m,并且端子的位置应使电缆易于与其连接。
——由操作人员观察的指示仪表应安装在成套设备基础面上方0.2 m~2.2 m之间。
——操作器件,如手柄、按钮或类似器件,应安装在易于操作的高度上;这就是说,其中心线一般应在成套设备基础面上0.2m~2m之间。
不经常操作的器件,如每月少于一次,可以装在高度达2.2m处。
——紧急开关器件的操作机构,在成套设备基础面上0.8 m~1.6 m之间应是易于接近的。
低压配电柜作业指导书

低压配电柜作业指导书
低压配电柜作业指导书
检修项目:
检修日期:
批准:
审核:
编制:
前言
为确保低压变电所400V低压柜的检修及维护,能满足长期的稳定运行,本作业指导书适用于化工公司低压变电所400V开关柜检修作业。
1.编写依据
按机修厂电气车间《检修规程》、《设备检修管理制度》、《安全生产管理标准》、及厂家说明书特制定本文件。
注:本页由作业人员填写,检修负责人验收,并在开工前逐页检查,达到要求的在“□”内打“√”,并标明日期和时间。
“()”内填写检查落实时间。
注:根据需要可另附简图,也可采用其他形式(如试验报告)
注:此单由检修班组提出申请,主要指由于客观原因无法达到技术标准和无法完全执行作业标准的项目。
低压开关柜检修通用作业指导书TPLMDQSJX011

编号:TPLMDQSJX011
低压开关柜停电检修通用作业指导书
编写(技术负责人):年月日
审核:年月日
批准:年月日
工作负责人:年月日
工作时间:2013 年07月03日00时至2013年07月12日24时检修单位:电气检修班
一、引用文件
1、低压开柜检修规程
二、准备阶段
四、检修质量标准:
1、检修质量验收标准:
1.1预防性试验
检修后400V开关柜对地绝缘电阻应不小于0.5MΩ。
1.2屏面板信号指示应正常;
1.3 各保护元件动作正常。
五、试车标准:
1 、空负荷试车前检查
1.1抽屉单元推至工作位置,一、二次电源已合上,面板信号指示正常;
1.2开关柜前后门已关好,柜内无异物,无异响,无异味。
2、空负荷试车检验:
2.1开关柜控制元件动作应正常;
2.2控制对象满足工艺要求;
2.3开关柜内各元件、接头、导线不发热;
2.4开关柜内无异响;
2.5电流、电压指示应正常。
低压配电柜作业指导书

低压配电柜作业指导书一、引言低压配电柜是电力系统中重要的组成部分,用于对电能进行输送和分配。
为了保障低压配电柜的正常运行和操作人员的安全,制定本作业指导书,以提供必要的操作指导和安全注意事项。
二、作业前的准备1. 确保作业人员具备相关的电力知识和操作技能,熟悉低压配电柜的结构和工作原理。
2. 检查低压配电柜的周围环境是否干燥、通风良好,避免水分或灰尘进入柜内。
三、操作步骤1. 开启低压配电柜a. 确保主电源已切断并进行标示,避免误操作引发意外。
b. 根据低压配电柜的型号和规格,选择正确的开关或按钮打开柜门。
c. 检查柜内是否有异常或异味,如有必要,进行维护和清洁。
2. 检查低压配电柜的电源状态a. 检查主开关或断路器的位置是否正确,确保电源处于关闭状态。
b. 检查电源线路和连接器是否有损坏或松动,必要时进行修复或更换。
c. 检查电源线路是否接地良好,确保安全可靠。
3. 进行线路接线a. 根据电路图纸和标示,确认需要接线的位置和方法。
b. 使用正确的工具和设备,按照电路图纸的要求进行线路连接。
c. 确保线路接头牢固可靠,没有松动或短路现象。
4. 完成接线后的测试与调试a. 连接电源,并确保主开关或断路器已处于关闭状态。
b. 逐项检查各个设备和线路是否正常工作。
c. 运行设备,观察电流和电压的波动情况,确保没有异常现象。
d. 如发现异常,立即关闭电源,并进行故障排除。
5. 操作结束a. 关闭主电源,并进行标示,避免误操作引发意外。
b. 确保低压配电柜内部清洁整齐。
c. 根据需要,制定定期维护计划,确保低压配电柜的长期稳定运行。
四、安全注意事项1. 严禁在低压配电柜内进行未经授权的操作和维修。
2. 在进行任何操作前,确保电源已切断,并进行标示。
3. 操作人员应穿戴好相关的防护设备,避免触电或受伤。
4. 严禁使用有损坏的或不符合要求的电源线路和连接器。
5. 操作过程中注意保持低压配电柜周围的通风良好,并避免火源靠近。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2015-09-18 实施 DQ009-2015
————————————————————————————————低压开关柜检修作业指导书
作业工程:1 号换热站低压开关柜检修
作业日期: 2015 年09 月18 日
批准:
审核:
编制:
目次
1范围 (3)
2本指导书设涉及的资料和图纸 (3)
3安全环保措施 (3)
4组织机构 (3)
5备品备件清单 (3)
6现场准备及工具 (4)
7检修工序及质量规范 (4)
8检修记录 (7)
9设备试运、调试、实验 (8)
10不符合项通知单 (9)
11完工报告单 (10)
12质量签证单 (11)
1#换热站开关柜检修作业指导书
1范围
本指导书适用于阜新煤制天然气公司 1#换热站低压开关柜检修工作。
2本指导书涉及的文件、技术资料和图纸
Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》
Q/CDT-ITSCC 107 0024-2005《电气技术规范》
3安全措施
3.1严格执行《电业安全工作规程》
3.2工作人员认真执行现场安全措施。
3.3停电等安全措施完善并符合现场实际。
3.4工作人员不应停留在危险位置。
3.5起重用具经检验合格,安全可靠。
3.6所带的常用工具、量具应认真清点,严禁遗留在设备内。
3.7所搭轿脚手架必须符合要求,高空作业系好安全带。
3.8开工前,工作负责人要向工作班成员详细交待安全措施及注意事项,明确工作范围。
3.9如现场需要动火,应办理动火工作票,并做好防火措施。
3.10参加检修的人员必须熟悉本作业指导书,并能熟记熟背本书的检修工程,工艺质量规范等。
3.11参加本检修工程的人员必需安全持证上岗,并熟记本作业指导书的安全技术措施。
4. 4 组织机构
组长:曹学贵副组长:刘宝ft 检修技术负责人:韩一标检修安全负责人:张广志
5备品备件清单
6检修前准备
6.1现场准备
6.3工作准备
□工器具已准备完毕,材料、备品已落实。
□检修地面已经做好防护措施,场地已经完善隔离。
□作业文件已组织学习,工作组成员全部了解设备结构、工艺规范、工序及注意事项等,工作做到心中有数,并向运行人员了解设备缺陷。
W1
6.4办理相关工作票
□办理相关工作票
□检查验证工作票、实验票。
□清点工具,做好开工准备。
H1
7检修工序及质量规范
7.1低压断路器检修工艺及质量规范
7.1.1一般性检修
□开关柜内部清擦尘圾油污。
□检查开关的各部接线、各部位螺丝是否松动,紧固各部位螺丝,触头系统是否有过热现象。
□检查传动机构等是否有明显的移位、变形、松动、过热、接线是否完整,传动是否卡涩,机构是否
变形。
□附件应齐全、完好。
7.2控制回路检修工艺及质量规范
7.2.1接触器检修
□接触器应清洁,无尘埃及污垢,外壳无破损,密封好,无灰尘进入。
□接触器应机构灵活、无破损、断裂及卡涩现象,弹簧弹性正常,能保证常开及常闭辅助接点可靠的
闭合与断开。
□接触器上的触点接触面积均匀,在检修触头时,严禁使用锉刀和粗砂纸,必须用金相砂纸打磨光滑。
W2
7.2.2整组实验
□按钮、转换开关、限位开关、事故按钮、主令控制器等接点应清洁干净,接触良好,动作准确可靠,其弹簧弹性良好、无卡死或不能返回现象。
□灯具及信号装置完好,灯光指示正确。
闪光装置,电铃、事故音响动作正确。
□设备标牌正确、标识清晰、电缆挂牌清楚。
W3
7.2.3开关柜检修
□配电柜盘面及盘内应整齐、干净、无明显损伤,盘面名称准确醒目,注明电源来源,配电盘内应画
有回路示意图,并标明保险容量或设备容量。
□粉尘严重及装在室外的配电盘柜门应严密,门锁完好、可靠,盘面上下的孔洞应堵塞、密封,盘与
盘之间的间隙应封好。
□小母线的黄、红、绿、黑相色明显,与电源和负载电源连接应紧固,防止松动。
□箱内电气元件对外壳绝缘良好,无漏电。
箱体的外壳必须可靠接地,接地线完整无损。
禁止在一个接地分支线中串接几个需接地地设备。
盘内各段电气设备绝缘电阻应大于 0.5 兆欧(用 500V 摇表摇测)。
W4
7.2.4控制电缆检修
□电缆头应清洁干净,无放电,绝缘磨损及老化现象。
□电缆头两端及中间应挂有该电缆的型号、规格。
长度和用途的标示牌。
靠近高温管道的电缆,要采
取隔热措施,防止电缆受热、老化及绝缘破坏。
7.2.5仪表指示装置检修
□盘上的电气仪表及所属附件应清洁干净,接线正确。
□盘上的指示灯具完好,灯光指示正确。
盘内的设备完好,动作正确。
7.2.6变频器及软启动器检修
□变频器及软启动器外观整洁无破损,严禁拆卸外壳。
□变频器及软启动器内部用吹风机清除灰尘。
□按钮、转换开关、限位开关、事故按钮、主令控制器等接点应清洁干净,接触良好,动作准确可靠,其弹簧弹性良好、无卡死或不能返回现象。
□变频器及软启动器内各端子接线紧固,各部位螺丝紧固。
附件应齐全、完好。
□检查各部连线无过热或烧伤痕迹。
W5
7.2.7电气接地检查及测量接地电阻;
□检查接地线连接情况,是否牢固可靠。
□接地极表面及螺栓完好,是否生锈断裂。
□检修地面引线的连接点、螺栓和防腐;
□更换已损坏的连接片及螺栓,对腐蚀截面大于原截面 1/3 的地面引线可采用并接线加强措施,对地面引线应测量连接点的直流电阻和重刷防腐涂料。
规范;使用同一接地装置的所有这类电力设备,当总容量达到或超过 100kVA 时,其接地电阻不宜超过
4Ω。
如总容量小于 100kVA 时,则接地电阻允许大于4Ω,但不超过10Ω。
H2
7.3验收、交票
□检查所有工具材料都已收回,所有动过的地方都已恢复原状,清理现场。
□工作负责人要做好记录。
□清理检修现场,把检修工具和机具清点无误后运离检修现场,检查现场无遗留物,办理工作票终结手续。
8检修记录
9设备试运调试实验
实验日期:2015 年09 月19 日温度:25℃湿度:40%实验负责人:刘宝ft实验人:邢汝春商志朋
记录整理:商志朋记录审核:
实验结论:
10设备检修不符合工程处理单
纠正、预防措施意见:
同意
返工返修报废
电仪厂长(签字):
日期:年月日
11完工报告单
12质量签证单
1 / 11。
