数字信号处理综合设计实验报告
数字信号处理实验报告 3
数字信号处理实验报告姓名：班级：通信学号：实验名称：频域抽样定理验证实验类型：验证试验指导教师:实习日期：2013.频域采样定理验证实验一． 实验目的：1. 加深对离散序列频域抽样定理的理解2.了解由频谱通过IFFT 计算连续时间信号的方法3.掌握用MATLAB 语言进行频域抽样与恢复时程序的编写方法 4、用MATLAB 语言将X(k)恢复为X(z)及X(e jw )。
二． 实验原理：1、1、频域采样定理： 如果序列x(n)的长度为M ，频域抽样点数为N ，则只有当频域采样点数N ≥M 时，才有x N (n)=IDFT[X(k)]=x(n),即可由频域采样X(k)无失真的恢复原序列 x(n)。
2、用X(k)表示X(z)的内插公式：∑-=-----=10111)(1)(N k kNNzWz k X Nz X内插函数： zWzkNNN z 1k111)(-----=ϕ频域内插公式：∑-=-=10)2()()(N K j k Nk X e X πωϕω频域内插函数：e N j N N )21()2sin()2sin(1)(--=ωωωωϕ三． 实验任务与步骤：实验一：长度为26的三角形序列x(n)如图(b)所示，编写MATLAB 程序验证频域抽样定理。
实验二：已知一个时间序列的频谱为X(e jw )=2+4e -jw +6e -j2w +4e -j3w +2e -j4w分别取频域抽样点数N为3、5和10，用IPPT计算并求出其时间序列x(n)，用图形显示各时间序列。
由此讨论原时域信号不失真地由频域抽样恢复的条件。
实验三：由X32(k)恢复X(z)和X(e jw)。
四．实验结论与分析：实验一：源程序：M=26;N=32;n=0:M; %产生M长三角波序列x(n)xa=0:floor(M/2);xb= ceil(M/2)-1:-1:0; xn=[xa,xb];Xk=fft(xn,512); %1024点FFT[x(n)], 用于近似序列x(n)的TFX32k=fft(xn,32); %32点FFT[x(n)]x32n=ifft(X32k); %32点IFFT[X32(k)]得到x32(n)X16k=X32k(1:2:N); %隔点抽取X32k得到X16(K)x16n=ifft(X16k,N/2); %16点IFFT[X16(k)]得到x16(n)subplot(3,2,2);stem(n,xn,'.');box ontitle('(b) 三角波序列x(n)');xlabel('n');ylabel('x(n)');axis([0,32,0,20])k=0:511;wk=2*k/512;subplot(3,2,1);plot(wk,abs(Xk));title('(a)FT[x(n)]');xlabel('\omega/\pi');ylabel('|X(e^j^\omega)|');axis([0,1,0,200])k=0:N/2-1;subplot(3,2,3);stem(k,abs(X16k),'.');box ontitle('(c) 16点频域');xlabel('k');ylabel('|X_1_6(k)|');axis([0,8,0,200])n1=0:N/2-1;subplot(3,2,4);stem(n1,x16n,'.');box ontitle('(d) 16点IDFT[X_1_6(k)]');xlabel('n');ylabel('x_1_6(n)');axis([0,32,0,20])k=0:N-1;subplot(3,2,5);stem(k,abs(X32k),'.');box ontitle('(e) 32点频域采样');xlabel('k');ylabel('|X_3_2(k)|');axis([0,16,0,200])n1=0:N-1;subplot(3,2,6);stem(n1,x32n,'.');box ontitle('(f) 32点IDFT[X_3_2(k)]');xlabel('n');ylabel('x_3_2(n)');axis([0,32,0,20])结果如下所示：实验一分析：序列x(n)的长度M=26，由图中可以看出，当采样点数N=16<M时，x16(n)确实等于原三角序列x(n)以16为周期的周期延拓序列的主值序列。
数字信号处理实验报告
实验一 信号、系统及系统响应一、实验目的1、熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对时域采样定理的理解。
2、熟悉离散信号和系统的时域特性。
3、熟悉线性卷积的计算编程方法：利用卷积的方法，观察、分析系统响应的时域特性。
4、掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号、系统及其系统响应进行频域分析。
二、 实验原理1.理想采样序列：对信号x a (t)=A e −αt sin(Ω0t )u(t)进行理想采样，可以得到一个理想的采样信号序列x a (t)=A e −αt sin(Ω0nT ),0≤n ≤50，其中A 为幅度因子，α是衰减因子，Ω0是频率，T 是采样周期。
2.对一个连续时间信号x a (t)进行理想采样可以表示为该信号与一个周期冲激脉冲的乘积，即x ̂a (t)= x a (t)M(t),其中x ̂a (t)是连续信号x a (t)的理想采样；M(t)是周期冲激M(t)=∑δ+∞−∞(t-nT)=1T ∑e jm Ωs t +∞−∞,其中T 为采样周期，Ωs =2π/T 是采样角频率。
信号理想采样的傅里叶变换为X ̂a (j Ω)=1T ∑X a +∞−∞[j(Ω−k Ωs )],由此式可知：信号理想采样后的频谱是原信号频谱的周期延拓，其延拓周期为Ωs =2π/T 。
根据时域采样定理，如果原信号是带限信号，且采样频率高于原信号最高频率分量的2倍，则采样以后不会发生频率混叠现象。
三、简明步骤产生理想采样信号序列x a (n),使A=444.128，α=50√2π，Ω0=50√2π。
（1） 首先选用采样频率为1000HZ ，T=1/1000，观察所得理想采样信号的幅频特性，在折叠频率以内和给定的理想幅频特性无明显差异，并做记录；（2） 改变采样频率为300HZ ，T=1/300，观察所得到的频谱特性曲线的变化，并做记录；（3） 进一步减小采样频率为200HZ ，T=1/200，观察频谱混淆现象是否明显存在，说明原因，并记录这时候的幅频特性曲线。
数字信号处理综合实验
数字信号处理综合实验一、实验目的本实验旨在通过数字信号处理技术的综合应用，加深对数字信号处理原理和方法的理解，提高学生的实际操作能力和问题解决能力。
二、实验原理数字信号处理是利用数字计算机对摹拟信号进行采样、量化和编码，然后进行数字运算和处理的技术。
本实验主要涉及以下几个方面的内容：1. 信号采集与预处理：通过摹拟信号采集电路将摹拟信号转换为数字信号，然后进行预处理，如滤波、降噪等。
2. 数字滤波器设计：设计和实现数字滤波器，包括FIR滤波器和IIR滤波器，可以对信号进行滤波处理，提取感兴趣的频率成份。
3. 时域和频域分析：对采集到的信号进行时域和频域分析，如时域波形显示、功率谱密度估计等，可以了解信号的时域和频域特性。
4. 信号重构与恢复：通过信号重构算法对采集到的信号进行恢复，如插值、外推等，可以还原信号的原始特征。
三、实验内容根据实验原理，本实验的具体内容包括以下几个部份：1. 信号采集与预处理a. 使用摹拟信号采集电路将摹拟信号转换为数字信号，并通过示波器显示采集到的信号波形。
b. 对采集到的信号进行预处理，如去除噪声、滤波等，确保信号质量。
2. 数字滤波器设计a. 设计并实现FIR滤波器，选择合适的滤波器类型和参数，对采集到的信号进行滤波处理。
b. 设计并实现IIR滤波器，选择合适的滤波器类型和参数，对采集到的信号进行滤波处理。
3. 时域和频域分析a. 对采集到的信号进行时域分析，绘制信号的时域波形图，并计算信号的均值、方差等统计指标。
b. 对采集到的信号进行频域分析，绘制信号的功率谱密度图，并计算信号的频域特性。
4. 信号重构与恢复a. 使用插值算法对采集到的信号进行重构，恢复信号的原始特征。
b. 使用外推算法对采集到的信号进行恢复，还原信号的原始特征。
四、实验步骤1. 搭建信号采集电路，将摹拟信号转换为数字信号，并通过示波器显示采集到的信号波形。
2. 对采集到的信号进行预处理，如去除噪声、滤波等，确保信号质量。
数字信号处理实验报告
数字信号处理实验报告⼀、课程设计(综合实验)的⽬的与要求⽬的与要求：1．掌握《数字信号处理基础》课程的基本理论； 2．掌握应⽤MATLAB 进⾏数字信号处理的程序设计；实验内容：已知低通数字滤波器的性能指标如下：0.26p ωπ=，0.75dB p R =，0.41s ωπ=，50dB s A =要求：1. 选择合适的窗函数，设计满⾜上述指标的数字线性相位FIR 低通滤波器。
⽤⼀个图形窗⼝，包括四个⼦图，分析显⽰滤波器的单位冲激响应、相频响应、幅频响应和以dB 为纵坐标的幅频响应曲线。
2. ⽤双线性变换法，设计满⾜上述指标的数字Chebyshev I 型低通滤波器。
⽤⼀个图形窗⼝，包括三个⼦图，分析显⽰滤波器的幅频响应、以dB 为纵坐标的幅频响应和相频响应。
3. 已知模拟信号1234()2sin(2)5sin(2)8cos(2)7.5cos(2)x t f t f t f t f t ππππ=+++其中10.12f kHz =，2 4.98f kHz =，3 3.25f kHz =，4 1.15f kHz =，取采样频率10s f kHz =。
要求：(1) 以10s f kHz =对()x t 进⾏取样，得到()x n 。
⽤⼀个图形窗⼝，包括两个⼦图，分别显⽰()x t 以及()x n (0511n ≤≤)的波形；(2) ⽤FFT 对()x n 进⾏谱分析，要求频率分辨率不超过5Hz 。
求出⼀个记录长度中的最少点数x N ，并⽤⼀个图形窗⼝，包括两个⼦图，分别显⽰()x n 以及()X k 的幅值； (3) ⽤要求1中设计的线性相位低通数字滤波器对()x n 进⾏滤波，求出滤波器的输出1()y n ，并⽤FFT 对1()y n 进⾏谱分析，要求频率分辨率不超过5Hz 。
求出⼀个记录长度中的最少点数1y N ，并⽤⼀个图形窗⼝，包括四个⼦图，分别显⽰()x n （01x n N ≤≤-）、()X k 、1()y n （101y n N ≤≤-）和1()Y k 的幅值；(4) ⽤要求2中设计的Chebyshev 低通数字滤波器对()x n 进⾏滤波，求出滤波器的输出2()y n ，并⽤FFT 对2()y n 进⾏谱分析，要求频率分辨率不超过5Hz 。
数字信号处理综合实验报告

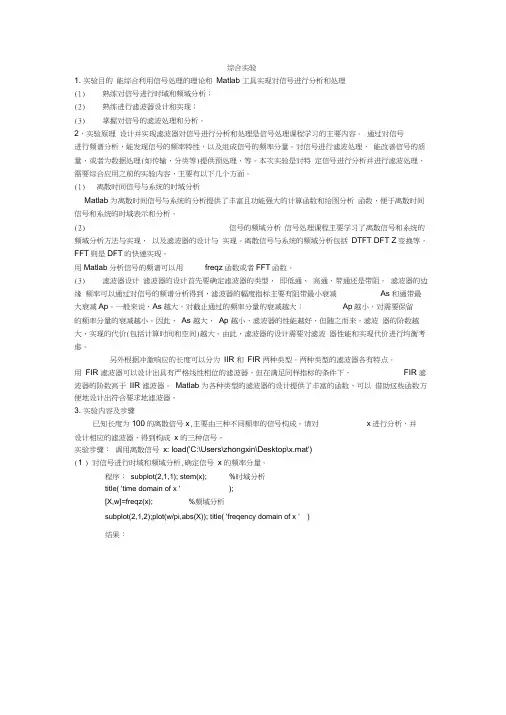

综合实验1. 实验目的能综合利用信号处理的理论和Matlab 工具实现对信号进行分析和处理(1)熟练对信号进行时域和频域分析；(2)熟练进行滤波器设计和实现；(3)掌握对信号的滤波处理和分析。
2．实验原理设计并实现滤波器对信号进行分析和处理是信号处理课程学习的主要内容。
通过对信号进行频谱分析，能发现信号的频率特性，以及组成信号的频率分量。
对信号进行滤波处理，能改善信号的质量，或者为数据处理(如传输，分类等)提供预处理，等。
本次实验是对特定信号进行分析并进行滤波处理，需要综合应用之前的实验内容，主要有以下几个方面。
(1)离散时间信号与系统的时域分析Matlab 为离散时间信号与系统的分析提供了丰富且功能强大的计算函数和绘图分析函数，便于离散时间信号和系统的时域表示和分析。
(2)信号的频域分析信号处理课程主要学习了离散信号和系统的频域分析方法与实现，以及滤波器的设计与实现。
离散信号与系统的频域分析包括DTFT DFT Z变换等，FFT则是DFT的快速实现。
用Matlab分析信号的频谱可以用freqz函数或者FFT函数。
(3)滤波器设计滤波器的设计首先要确定滤波器的类型，即低通、高通、带通还是带阻。
滤波器的边缘频率可以通过对信号的频谱分析得到，滤波器的幅度指标主要有阻带最小衰减As 和通带最大衰减Ap。
一般来说，As越大，对截止通过的频率分量的衰减越大；Ap越小，对需要保留的频率分量的衰减越小。
因此，As 越大，Ap 越小，滤波器的性能越好，但随之而来，滤波器的阶数越大，实现的代价(包括计算时间和空间)越大。
由此，滤波器的设计需要对滤波器性能和实现代价进行均衡考虑。
另外根据冲激响应的长度可以分为IIR 和FIR 两种类型。
两种类型的滤波器各有特点。
用FIR 滤波器可以设计出具有严格线性相位的滤波器，但在满足同样指标的条件下，FIR 滤波器的阶数高于IIR 滤波器。
Matlab 为各种类型的滤波器的设计提供了丰富的函数，可以借助这些函数方便地设计出符合要求地滤波器。
数字信号处理实验报告_完整版
实验1 利用DFT 分析信号频谱一、实验目的1.加深对DFT 原理的理解。
2.应用DFT 分析信号的频谱。
3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。
二、实验设备与环境 计算机、MATLAB 软件环境 三、实验基础理论1.DFT 与DTFT 的关系有限长序列 的离散时间傅里叶变换 在频率区间 的N 个等间隔分布的点 上的N 个取样值可以由下式表示：212/0()|()()01N jkn j Nk N k X e x n eX k k N πωωπ--====≤≤-∑由上式可知，序列 的N 点DFT ,实际上就是 序列的DTFT 在N 个等间隔频率点 上样本 。
2.利用DFT 求DTFT方法1：由恢复出的方法如下：由图2.1所示流程可知：101()()()N j j nkn j nN n n k X e x n eX k W e N ωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑ 由上式可以得到：IDFTDTFT( )12()()()Nj k kX e X k Nωπφω==-∑ 其中为内插函数12sin(/2)()sin(/2)N j N x eN ωωφω--= 方法2：实际在MATLAB 计算中，上述插值运算不见得是最好的办法。
由于DFT 是DTFT 的取样值，其相邻两个频率样本点的间距为2π/N ，所以如果我们增加数据的长度N ，使得到的DFT 谱线就更加精细，其包络就越接近DTFT 的结果，这样就可以利用DFT 计算DTFT 。
如果没有更多的数据，可以通过补零来增加数据长度。
3.利用DFT 分析连续信号的频谱采用计算机分析连续时间信号的频谱，第一步就是把连续信号离散化，这里需要进行两个操作：一是采样，二是截断。
对于连续时间非周期信号,按采样间隔T 进行采样，阶段长度M ，那么：1()()()M j tj nT a a a n X j x t edt T x nT e ∞--Ω-Ω=-∞Ω==∑⎰对进行N 点频域采样，得到2120()|()()M jkn Na a M kn NTX j T x nT eTX k ππ--Ω==Ω==∑因此，可以将利用DFT 分析连续非周期信号频谱的步骤归纳如下： （1）确定时域采样间隔T ，得到离散序列（2）确定截取长度M ，得到M 点离散序列,这里为窗函数。
数字信号处理实验报告
一、实验目的1. 理解数字信号处理的基本概念和原理。
2. 掌握离散时间信号的基本运算和变换方法。
3. 熟悉数字滤波器的设计和实现。
4. 培养实验操作能力和数据分析能力。
二、实验原理数字信号处理（Digital Signal Processing，DSP）是利用计算机对信号进行采样、量化、处理和分析的一种技术。
本实验主要涉及以下内容：1. 离散时间信号：离散时间信号是指时间上离散的信号，通常用序列表示。
2. 离散时间系统的时域分析：分析离散时间系统的时域特性，如稳定性、因果性、线性等。
3. 离散时间信号的变换：包括离散时间傅里叶变换（DTFT）、离散傅里叶变换（DFT）和快速傅里叶变换（FFT）等。
4. 数字滤波器：设计、实现和分析数字滤波器，如低通、高通、带通、带阻滤波器等。
三、实验内容1. 离散时间信号的时域运算（1）实验目的：掌握离散时间信号的时域运算方法。
（2）实验步骤：a. 使用MATLAB生成两个离散时间信号；b. 进行时域运算，如加、减、乘、除等；c. 绘制运算结果的时域波形图。
2. 离散时间信号的变换（1）实验目的：掌握离散时间信号的变换方法。
（2）实验步骤：a. 使用MATLAB生成一个离散时间信号；b. 进行DTFT、DFT和FFT变换；c. 绘制变换结果的频域波形图。
3. 数字滤波器的设计和实现（1）实验目的：掌握数字滤波器的设计和实现方法。
（2）实验步骤：a. 设计一个低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器等；b. 使用MATLAB实现滤波器；c. 使用MATLAB对滤波器进行时域和频域分析。
4. 数字滤波器的应用（1）实验目的：掌握数字滤波器的应用。
（2）实验步骤：a. 采集一段语音信号；b. 使用数字滤波器对语音信号进行降噪处理；c. 比较降噪前后的语音信号，分析滤波器的效果。
四、实验结果与分析1. 离散时间信号的时域运算实验结果显示，通过MATLAB可以方便地进行离散时间信号的时域运算，并绘制出运算结果的时域波形图。
数字信号处理课程设计报告实验三
数字信号处理课程设计报告实验三目录1. 实验三概述 (2)1.1 实验目的 (2)1.2 实验要求 (3)1.3 实验内容 (4)2. 实验原理 (5)2.1 数字信号处理的简介 (6)2.2 数字滤波器的类型 (6)2.3 FIR和IIR滤波器的区别 (7)3. 实验软件与硬件环境 (9)3.1 软件环境 (10)3.2 硬件环境 (12)3.3 实验设备介绍 (13)4. 实验步骤 (14)4.2 设计数字滤波器 (15)4.3 滤波器实现与调试 (16)4.4 实验数据分析 (17)5. 实验设计 (18)5.1 数字滤波器的设计方法 (19)5.2 滤波器参数的选择 (20)5.3 滤波器实现代码实现 (21)6. 实验结果 (22)6.1 滤波前后的信号对比 (24)6.2 滤波效果分析 (25)6.3 滤波器性能指标评价 (26)7. 实验讨论 (27)7.1 实验中发现的问题 (29)7.2 解决问题的方法与思考 (29)8. 实验心得 (32)8.1 数字信号处理的理解加深 (33)8.2 编程能力的提升 (34)8.3 对实验中遇到的挑战的看法 (35)1. 实验三概述本实验课题为“数字滤波器设计与分析”，旨在使学生深入理解数字滤波器的原理及设计方法，并掌握使用仿真工具进行实际滤波器设计与性能分析的能力。
实验通过MATLAB平台，分别实现低通、高通及带通滤波器的设计与模拟，并进行频率响应分析、时域响应分析以及信号处理效果的评价。
不同类型的数字滤波器设计方法原理介绍，包括IIR和FIR滤波器。
不同设计方法的优缺点分析，并结合实际应用场景选择合适的滤波器类型。
使用MATLAB自带函数和滤波器设计工具包进行滤波器设计，以及根据不同指标对滤波器参数进行调整。
通过完成本实验，学生将能掌握数字滤波器的理论知识和应用技能，并对其优缺点及应用场景有更深入的理解。
1.1 实验目的加载、分析和可视化语音信号:学生需学会使用高级软件工具加载语音信号数据，并运用绘图工具展示信号的时域波形及频谱图。
数字信号处理实验报告
数字信号处理实验报告一、实验目的本次数字信号处理实验的主要目的是通过实际操作和观察，深入理解数字信号处理的基本概念和方法，掌握数字信号的采集、处理和分析技术，并能够运用所学知识解决实际问题。
二、实验设备与环境1、计算机一台，安装有 MATLAB 软件。
2、数据采集卡。
三、实验原理1、数字信号的表示与采样数字信号是在时间和幅度上都离散的信号，可以用数字序列来表示。
在采样过程中，根据奈奎斯特采样定理，为了能够准确地恢复原始信号，采样频率必须大于信号最高频率的两倍。
2、离散傅里叶变换（DFT）DFT 是将时域离散信号变换到频域的一种方法。
通过 DFT，可以得到信号的频谱特性，从而分析信号的频率成分。
3、数字滤波器数字滤波器是对数字信号进行滤波处理的系统，分为有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
FIR 滤波器具有线性相位特性，而 IIR 滤波器则在性能和实现复杂度上有一定的优势。
四、实验内容与步骤1、信号的采集与生成使用数据采集卡采集一段音频信号，或者在 MATLAB 中生成一个模拟信号，如正弦波、方波等。
2、信号的采样与重构对采集或生成的信号进行采样，然后通过插值算法重构原始信号，观察采样频率对重构信号质量的影响。
3、离散傅里叶变换对采样后的信号进行DFT 变换，得到其频谱，并分析频谱的特点。
4、数字滤波器的设计与实现（1）设计一个低通 FIR 滤波器，截止频率为给定值，观察滤波前后信号的频谱变化。
（2）设计一个高通 IIR 滤波器，截止频率为给定值，比较滤波前后信号的时域和频域特性。
五、实验结果与分析1、信号的采集与生成成功采集到一段音频信号，并在MATLAB 中生成了各种模拟信号，如正弦波、方波等。
通过观察这些信号的时域波形，对不同类型信号的特点有了直观的认识。
2、信号的采样与重构当采样频率足够高时，重构的信号能够较好地恢复原始信号的形状；当采样频率低于奈奎斯特频率时，重构信号出现了失真和混叠现象。
数字信号处理实验报告_五个实验
实验一 信号、系统及系统响应一、 实验目的1、熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解；2、熟悉时域离散系统的时域特性；3、利用卷积方法观察分析系统的时域特性；4、掌握序列傅立叶变换的计算机实现方法，利用序列的傅立叶变换对连续信号、离散信号及系统响应进行频域分析。
二、 实验原理及方法采样是连续信号数字处理的第一个关键环节。
对采样过程的研究不仅可以了解采样前后信号时域和频域特性发生变化以及信号信息不丢失的条件，而且可以加深对傅立叶变换、Z 变换和序列傅立叶变换之间关系式的理解。
对一个连续信号)(t x a 进行理想采样的过程可用下式表示：)()()(^t p t t x x aa其中)(^t x a 为)(t x a 的理想采样，p(t)为周期脉冲，即∑∞-∞=-=m nT t t p )()(δ)(^t x a的傅立叶变换为)]([1)(^s m a m j X T j a X Ω-Ω=Ω∑∞-∞= 上式表明^)(Ωj Xa为)(Ωj Xa的周期延拓。
其延拓周期为采样角频率（T /2π=Ω）。
只有满足采样定理时，才不会发生频率混叠失真。
在实验时可以用序列的傅立叶变换来计算^)(Ωj X a 。
公式如下：Tw jwae X j X Ω==Ω|)()(^离散信号和系统在时域均可用序列来表示。
为了在实验中观察分析各种序列的频域特性，通常对)(jw e X 在[0，2π]上进行M 点采样来观察分析。
对长度为N 的有限长序列x(n)，有：n jw N n jw k ke m x eX--=∑=)()(1其中，k Mk πω2=，k=0,1,……M-1 时域离散线性非移变系统的输入/输出关系为∑∞-∞=-==m m n h m x n h n x n y )()()(*)()(上述卷积运算也可在频域实现)()()(ωωωj j j e H e X eY =三、 实验程序s=yesinput(Please Select The Step Of Experiment:\n 一.(1时域采样序列分析 s=str2num(s); close all;Xb=impseq(0,0,1); Ha=stepseq(1,1,10);Hb=impseq(0,0,3)+2.5*impseq(1,0,3)+2.2*impseq(2,0,3)+impseq(3,0,3); i=0;while(s);%时域采样序列分析 if(s==1)k=0;while(1)if(k==0)A=yesinput('please input the Amplitude:\n',...444.128,[100,1000]); a=yesinput('please input the Attenuation Coefficient:\n',...222.144,[100,600]);w=yesinput('please input the Angle Frequence(rad/s):\n',...222.144,[100,600]);endk=k+1;fs=yesinput('please input the sample frequence:\n',...1000,[100,1200]);Xa=FF(A,a,w,fs);i=i+1;string+['fs=',num2str(fs)];figure(i)DFT(Xa,50,string);1=yesinput1=str2num(1);end%系统和响应分析else if(s==2)kk=str2num(kk);while(kk)if(kk==1)m=conv(Xb,Hb);N=5;i=i+1;figure(i)string=('hb(n)');Hs=DFT(Hb,4,string);i=i+1;figure(i)string('xb(n)');DFT(Xb,2,string);string=('y(n)=xb(n)*hb(n)');else if (kk==2)m=conv(Ha,Ha);N=19;string=('y(n)=ha(n)*(ha(n)');else if (kk==3)Xc=stepseq(1,1,5);m=conv(Xc,Ha);string=('y(n)=xc(n)*ha(n)');endendendi=i+1;figure(i)DFT(m,N,string);kk=yesinputkk=str2num(kk);end卷积定理的验证else if(s==3)A=1;a=0.5;w=2,0734;fs=1;Xal=FF(A,a,w,fs);i=i+1;figure(i)string=('The xal(n)(A=1,a=0.4,T=1)'); [Xa,w]DFT(Xal,50,string);i=i+1;figure(i)string =('hb(n)');Hs=DFT(Hb,4,string);Ys=Xs.*Hs;y=conv(Xal,Hb);N=53;i=i+1;figure(i)string=('y(n)=xa(n)*hb(n)');[yy,w]=DFT(y,N,string);i=i+1;figure(i)subplot(2,2,1)plot(w/pi,abs(yy));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title(FT[x(n)*h(n)]');subplot(2,2,3)plot(w/pi,abs(Ys));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title('FT[xs(n)].FT[h(n)]'); end end end子函数:离散傅立叶变换及X(n),FT[x(n)]的绘图函数 function[c,l]=DFT(x,N,str) n=0:N-1; k=-200:200; w=(pi/100)*k; l=w; c=x*Xc=stepseq(1,1,5); 子函数：产生信号function c=FF(A,a,w,fs) n=o:50-1;c=A*exp((-a)*n/fs).*sin(w*n/fs).*stepseq(0,0,49); 子函数：产生脉冲信号function [x,n]=impseq(n0,n1,n2) n=[n1:n2];x=[(n-n0)==0];子函数：产生矩形框信号function [x,n]=stepseq(n0,n1,n2) n=[n1:n2];x=[(n-n0>=0)];四、 实验内容及步骤1、认真复习采样理论，离散信号与系统，线性卷积，序列的傅立叶变换及性质等有关内容，阅读本实验原理与方法。
数字信号处理实验报告实验一
实验一：系统响应及系统稳定性1 实验目的（1）掌握求系统响应的方法。
（2）掌握时域离散系统的时域特性。
（3）分析、观察及检验系统的稳定性。
2 实验原理与方法在时域中，描写系统特性的方法是差分方程和单位脉冲响应，在频域可以用系统函数描述系统特性。
已知输入信号，可以由差分方程、单位脉冲响应或系统函数求出系统对于该输入信号的响应，本实验仅在时域求解。
在计算机上适合用递推法求差分方程的解，最简单的方法是采用MA TLAB语言的工具箱函数filter函数。
也可以用MATLAB语言的工具箱函数conv函数计算输入信号和系统的单位脉冲响应的线性卷积，求出系统的响应。
系统的时域特性指的是系统的线性时不变性质、因果性和稳定性。
重点分析系统的稳定性，包括观察系统的暂态响应和稳态响应。
系统的稳定性是指对任意有界的输入信号，系统都能得到有界的系统响应。
或者系统的单位脉冲响应满足绝对可和的条件。
系统的稳定性由差分方程的系数决定。
实际中检查系统是否稳定，不可能检查系统对所有有界的输入信号，输出是否都是有界输出，或者检查系统的单位脉冲响应满足绝对可和的条件，可行的方法是在系统的输入端加入单位阶跃序列，如果系统的输出趋近一个常数（包括零），就可以断定系统是稳定的，系统的稳态输出是指当n→∞时，系统的输出。
如果系统稳定，信号加入系统后，系统输出的开始一段称为暂态效应，随n的加大，幅度趋于稳定，达到稳态输出。
注意在以下实验中均假设系统的初始状态为零。
3 实验内容及步骤（1）编制程序，包括产生输入信号、单位脉冲响应序列的子程序，用filter函数或conv 函数求解系统输出响应的主程序。
程序中要有绘制信号波形的功能。
（2）给定一个低通滤波器的差分方程为y(n) = 0.05x(n) + 0.05x(n-1) + 0.9y(n-1)输入信号x1(n) = R8(n) , x8 = u(n)①分别求出x1 = R8(n) 和x8 = u(n) 的系统响应，并画出其波形。
数字信号处理实验报告完整版[5篇模版]
![数字信号处理实验报告完整版[5篇模版]](https://img.taocdn.com/s3/m/7b21a71bb5daa58da0116c175f0e7cd184251866.png)
数字信号处理实验报告完整版[5篇模版]第一篇：数字信号处理实验报告完整版实验 1利用 T DFT 分析信号频谱一、实验目的1.加深对 DFT 原理的理解。
2.应用 DFT 分析信号的频谱。
3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。
二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论T 1.DFT 与与 T DTFT 的关系有限长序列的离散时间傅里叶变换在频率区间的N 个等间隔分布的点上的 N 个取样值可以由下式表示：212 /0()|()()0 1Nj knjNk NkX e x n e X k k Nπωωπ--====≤≤-∑由上式可知，序列的 N 点 DFT ,实际上就是序列的 DTFT 在 N 个等间隔频率点上样本。
2.利用 T DFT 求求 DTFT方法 1 1：由恢复出的方法如下：由图 2.1 所示流程可知：101()()()Nj j n kn j nNn n kX e x n e X k W eNωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑由上式可以得到：IDFT DTFT第二篇：数字信号处理实验报告JIANGSUUNIVERSITY OF TECHNOLOGY数字信号处理实验报告学院名称：电气信息工程学院专业：班级：姓名：学号：指导老师：张维玺（教授）2013年12月20日实验一离散时间信号的产生一、实验目的数字信号处理系统中的信号都是以离散时间形态存在的，所以对离散时间信号的研究是数字信号的基本所在。
而要研究离散时间信号，首先需要产生出各种离散时间信号。
使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大绘图功能，便于用户直观地处理输出结果。
通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，实现信号的卷积运算，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号和信号卷积和运算的理解。
数字信号处理实验报告
数字信号处理实验报告实验一：混叠现象的时域与频域表现实验原理：当采样频率Fs不满足采样定理，会在0.5Fs附近引起频谱混叠，造成频谱分析误差。
实验过程：考虑频率分别为3Hz，7Hz，13Hz 的三个余弦信号，即：g1(t)=cos(6πt), g2(t)=cos(14πt), g3(t)=cos(26πt),当采样频率为10Hz 时，即采样间隔为0.1秒，则产生的序列分别为：g1[n]=cos(0.6πn), g2[n]=cos(1.4πn), g3[n]=cos(2.6πn)对g2[n]，g3[n] 稍加变换可得：g2[n]=cos(1.4πn)＝cos((2π-0.6π)n)= cos(0.6πn)g3[n]=cos(2.6πn)= cos((2π+0.6π)n)=cos(0.6πn)利用Matlab进行编程：n=1:300;t=(n-1)*1/300;g1=cos(6*pi*t);g2=cos(14*pi*t);g3=cos(26*pi*t);plot(t,g1,t,g2,t,g3);k=1:100;s=k*0.1;q1=cos(6*pi*s);q2=cos(14*pi*s);q3=cos(26*pi*s);hold on; plot(s(1:10),q1(1:10),'bd');figuresubplot(2,2,1);plot(k/10,abs(fft(q1)))subplot(2,2,2);plot(k/10,abs(fft(q2)))subplot(2,2,3);plot(k/10,abs(fft(q3)))通过Matlab软件的图像如图所示：如果将采样频率改为30Hz，则三信号采样后不会发生频率混叠，可运行以下的程序，观察序列的频谱。
程序编程改动如下：k=1:300;q=cos(6*pi*k/30);q1=cos(14*pi*k/30);q2=cos(26*pi*k/30);subplot(2,2,1);plot(k/10,abs(fft(q)))subplot(2,2,2);plot(k/10,abs(fft(q1)))subplot(2,2,3);plot(k/10,abs(fft(q2)))得图像：问题讨论：保证采样后的信号不发生混叠的条件是什么？若信号的最高频率为17Hz，采样频率为30Hz，问是否会发生频率混叠？混叠成频率为多少Hz的信号？编程验证你的想法。
数字信号处理课程设计实验报告
数字信号处理课程设计实验报告（基础实验篇）实验一离散时间系统及离散卷积一、实验目的和要求实验目的：(1)熟悉MATLAB软件的使用方法。
(2)熟悉系统函数的零极点分布、单位脉冲响应和系统频率响应等概念。
(3)利用MATLAB绘制系统函数的零极点分布图、系统频率响应和单位脉冲响应。
(4)熟悉离散卷积的概念，并利用MATLAB计算离散卷积。
实验要求：(1)编制实验程序，并给编制程序加注释；(2)按照实验内容项要求完成笔算结果；(3)验证编制程序的正确性，记录实验结果。
(4)至少要求一个除参考实例以外的实例，在实验报告中，要描述清楚实例中的系统，并对实验结果进行解释说明。
二、实验原理δ的响应输出称为系统1.设系统的初始状态为零，系统对输入为单位脉冲序列()n的单位脉冲响应()h n。
对于离散系统可以利用差分方程，单位脉冲响应，以及系统函数对系统进行描述。
单位脉冲响应是系统的一种描述方法，若已知了系统的系统函数，可以利用系统得出系统的单位脉冲响应。
在MATLAB中利用impz 由函数函数求出单位脉冲响应()h n2.幅频特性，它指的是当ω从0到∞变化时，|()|Aω，H jω的变化特性，记为()相频特性，指的是当ω从0到∞变化时，|()|∠的变化特性称为相频特性，H jωϕω。
离散系统的幅频特性曲线和相频特性曲线直观的反应了系统对不同记为()频率的输入序列的处理情况。
三、实验方法与内容（需求分析、算法设计思路、流程图等）四、实验原始纪录（源程序等）1.离散时间系统的单位脉冲响应clcclear alla=[1,-0.3];b=[1,-1.6,0.9425];impz(a,b,30);%离散时间系统的冲激响应(30个样值点)title('系统单位脉冲响应')axis([-3,30,-2,2]);2.(1)离散系统的幅频、相频的分析方法21-0.3()1 1.60.9425j j j e H z e e ωωω---=-+clcclear alla=[1,-0.3];b=[1,-1.6,0.9425];%a 分子系数，b 分母系数 [H,w]=freqz(a,b,'whole'); subplot(2,1,1);plot(w/pi,abs(H));%幅度 title('幅度谱');xlabel('\omega^pi');ylabel('|H(e^j^\omega)'); grid on;subplot(2,1,2);plot(w/pi,angle(H));%相位 title('相位谱');xlabel('\omega^pi'); ylabel('phi(\omega)'); grid on;(2)零极点分布图clc; clear all a=[1,-0.3];b=[1,-1.6,0.9425]; zplane(a,b);%零极图 title('零极点分布图')3.离散卷积的计算111()()*()y n x n h n =clcclear all% x=[1,4,3,5,3,6,5] , -4<=n<=2 % h=[3,2,4,1,5,3], -2<=n<=3 % 求两序列的卷积 clear all;x=[1,4,3,5,3,6,5]; nx=-4:2; h=[3,2,4,1,5,3];nh=-2:3;ny=(nx(1)+nh(1)):(nx(length(x))+nh(length(h))); y=conv(x,h);n=length(ny);subplot(3,1,1);stem(nx,x);xlabel('nx');ylabel('x'); subplot(3,1,2);stem(nh,h);xlabel('nh');ylabel('h');subplot(3,1,3);stem(ny,y);xlabel('n');ylabel('x 和h 的卷积')五、实验结果及分析（计算过程与结果、数据曲线、图表等）1.离散时间系统的单位脉冲响应051015202530-2-1.5-1-0.500.511.52n (samples)A m p l i t u d e系统单位脉冲响应2.离散系统的幅频、相频的分析方法00.20.40.60.81 1.2 1.4 1.6 1.82102030幅度谱ωp i|H (e j ω)0.20.40.60.811.21.41.61.82-2-1012相位谱ωp ip h i (ω)-1-0.500.51-1-0.8-0.6-0.4-0.200.20.40.60.81Real PartI m a g i n a r y P a r t零极点分布图3.离散卷积的计算-4-3-2-1012nxx-2-1.5-1-0.500.51 1.522.53nhh -6-4-20246nx 和h 的卷积六、实验总结与思考实验二 离散傅立叶变换与快速傅立叶变换一、实验目的和要求实验目的：(1)加深理解离散傅里叶变换及快速傅里叶变换概念； (2)学会应用FFT 对典型信号进行频谱分析的方法； (3)研究如何利用FFT 程序分析确定性时间连续信号； (4)熟悉应用FFT 实现两个序列的线性卷积的方法； 实验要求：(1)编制DFT 程序及FFT 程序，并比较DFT 程序与FFT 程序的运行时间。
数字信号处理综合设计
数字信号处理综合设计一、实验目的1．学会MATLAB的使用，掌握MA TLAB的程序设计方法；2．掌握在Windows环境下语音信号采集的方法；3．掌握数字信号处理的基本概念、基本理论和基本方法；4．掌握MATLAB设计FIR和IIR数字滤波器的方法；5．学会用MATΛAB对信号进行分析和处理。
二、实验原理参考《数字信号处理》教材。
三、主要实验仪器及材料微型计算机、Mατλαβ6.5教学版、TX编程环境。
四、实验内容1．语音信号的采集要求利用windows下的录音机（开始—程序—附件—娱乐—录音机，文件—属性—立即转换—8000KHz，8位，单声道）或其他软件，录制一段自己的话音，时间控制在1秒左右。
然后在MATLAB软件平台下，利用函数wavread对语音信号进行采样，记住采样频率和采样点数。
通过wavread函数的使用，要求理解采样频率、采样位数等概念。
wavread函数调用格式：y=wavread(file)，读取file所规定的wav文件，返回采样值放在向量y中。
[y,fs,nbits]=wavread(file)，采样值放在向量y中，fs表示采样频率（Hz），nbits表示采样位数。
y=wavread(file,N)，读取前N点的采样值放在向量y中。
y=wavread(file,[N1,N2])，读取从N1点到N2点的采样值放在向量y中。
2．语音信号的频谱分析要求首先画出语音信号的时域波形；然后对语音信号进行频谱分析，在MATLAB 中，可以利用函数fft对信号进行快速付立叶变换，得到信号的频谱特性；从而加深对频谱特性的理解。
3．设计数字滤波器和画出频率响应根据语音信号的特点给出有关滤波器的性能指标：1）低通滤波器性能指标，fp=1000Hz，fc=1200 Hz，As=100dB，Ap=1dB；2）高通滤波器性能指标，fc=2800 Hz，fp=3000 Hz As=100dB，Ap=1dB；3）带通滤波器性能指标，fp1=1200 Hz，fp2=3000 Hz，fc1=1000 Hz，fc2=3200 Hz，As=100dB，Ap=1dB。
数字信号处理综合设计实验报告
数字信号处理实验八调制解调系统的实现一、实验目的:（1）深刻理解滤波器的设计指标及根据指标进行数字滤波器设计的过程（2）了解滤波器在通信系统中的应用二、实验步骤:1.通过SYSTEMVIEW 软件设计与仿真工具，设计一个FIR 数字带通滤波器，预先给定截止频率和在截止频率上的幅度值，通过软件设计完后，确认滤波器的阶数和系统函数，画出该滤波器的频率响应曲线，进行技术指标的验证。
建立一个两载波幅度调制与解调的通信系统，将该滤波器作为两个载波分别解调的关键部件，验证其带通的频率特性的有效性。
系统框图如下：规划整个系统，确定系统的采样频率、观测时间、细化并设计整个系统，仿真调整并不断改进达到正确调制、正确滤波、正确解调的目的。
（参考文件zhan3.svu ）（1）检查滤波器的波特图，看是否达到预定要求；（2）检查幅度调制的波形以及相加后的信号的波形与频谱是否正常；（3）检查解调后的的基带信号是否正常，分析波形变形的原因和解决措施；（4）实验中必须体现带通滤波器的物理意义和在实际中的应用价值。
基带信号 1基带信号 2XX+sin ω1sin ω2带通滤波器中心频率ω1带通滤波器中心频率ω2XXsin ω1sin ω2低通滤波器低通滤波器基带信号1基带信号22.熟悉matlab 中的仿真系统；3.将1.中设计的SYSTEMVIEW （如zhan3.svu ）系统移植到matlab 中的仿真环境中，使其达到相同的效果；4.或者不用仿真环境，编写程序实现该系统，并验证调制解调前后的信号是否一致。
实验总共提供三个单元的时间（6节课）给学生，由学生自行学习和自行设计与移植三、系统设计本系统是基于matlab 的simulink 仿真软件设计的基带信号调制与解调的系统，利用matlab 自带的数字信号仿真模块构成其原理框图并通过设置载波、带通滤波器以及低通滤波器等把基带信号经过载波调制后再经乘法器、带通滤波器和低通滤波器等电路系统能解调出基带信号。
数字信号处理实验报告
数字信号处理实验报告数字信号处理实验报告一、实验目的本实验旨在通过数字信号处理的方法，对给定的信号进行滤波、频域分析和采样率转换等操作，深入理解数字信号处理的基本原理和技术。
二、实验原理数字信号处理（DSP）是一种利用计算机、数字电路或其他数字设备对信号进行各种处理的技术。
其主要内容包括采样、量化、滤波、变换分析、重建等。
其中，滤波器是数字信号处理中最重要的元件之一，它可以用来提取信号的特征，抑制噪声，增强信号的清晰度。
频域分析是指将时域信号转化为频域信号，从而更好地理解信号的频率特性。
采样率转换则是在不同采样率之间对信号进行转换，以满足不同应用的需求。
三、实验步骤1.信号采集：首先，我们使用实验室的信号采集设备对给定的信号进行采集。
采集的信号包括噪声信号、含有正弦波和方波的混合信号等。
2.数据量化：采集到的信号需要进行量化处理，即将连续的模拟信号转化为离散的数字信号。
这一步通常通过ADC（模数转换器）实现。
3.滤波处理：将量化后的数字信号输入到数字滤波器中。
我们使用不同的滤波器，如低通、高通、带通等，对信号进行滤波处理，以观察不同滤波器对信号的影响。
4.频域分析：将经过滤波处理的信号进行FFT（快速傅里叶变换）处理，将时域信号转化为频域信号，从而可以对其频率特性进行分析。
5.采样率转换：在进行上述处理后，我们还需要对信号进行采样率转换。
我们使用了不同的采样率对信号进行转换，并观察采样率对信号处理结果的影响。
四、实验结果及分析1.滤波处理：经过不同类型滤波器处理后，我们发现低通滤波器可以有效抑制噪声，高通滤波器可以突出高频信号的特征，带通滤波器则可以提取特定频率范围的信号。
这表明不同类型的滤波器在处理不同类型的信号时具有不同的效果。
2.频域分析：通过FFT处理，我们将时域信号转化为频域信号。
在频域分析中，我们可以更清楚地看到信号的频率特性。
例如，对于噪声信号，我们可以看到其频率分布较为均匀；对于含有正弦波和方波的混合信号，我们可以看到其包含了不同频率的分量。
数字信号处理实验报告(全)
实验一、离散时间系统及离散卷积1、单位脉冲响应源程序：function pr1() %定义函数pr1a=[1,-1,0.9]; %定义差分方程y(n)-y(n-1)+0.9y(n-2)=x(n) b=1;x=impseq(0,-20,120); %调用impseq函数n=[-40:140]; %定义n从-20 到120h=filter(b,a,x); %调用函数给纵座标赋值figure(1) %绘图figure 1 (冲激响应) stem(n,h); %在图中绘出冲激title('冲激响应'); %定义标题为:'冲激响应'xlabel('n'); %绘图横座标为nylabel('h(n)'); %绘图纵座标为h(n)figure(2) %绘图figure 2[z,p,g]=tf2zp(b,a); %绘出零极点图zplane(z,p)function [x,n]=impseq(n0,n1,n2) %声明impseq函数n=[n1:n2];x=[(n-n0)==0];结果：Figure 1:Figure 2:2、离散系统的幅频、相频的分析源程序：function pr2()b=[0.0181,0.0543,0.0543,0.0181];a=[1.000,-1.76,1.1829,-0.2781];m=0:length(b)-1; %m从0 到3l=0:length(a)-1; %l从0 到3K=5000;k=1:K;w=pi*k/K; %角频率wH=(b*exp(-j*m'*w))./(a*exp(-j*l'*w));%对系统函数的定义magH=abs(H); %magH为幅度angH=angle(H); %angH为相位figure(1)subplot(2,1,1); %在同一窗口的上半部分绘图plot(w/pi,magH); %绘制w(pi)-magH的图形grid;axis([0,1,0,1]); %限制横纵座标从0到1xlabel('w(pi)'); %x座标为 w(pi)ylabel('|H|'); %y座标为 angle(H)title('幅度，相位响应'); %图的标题为:'幅度，相位响应' subplot(2,1,2); %在同一窗口的下半部分绘图plot(w/pi,angH); %绘制w(pi)-angH的图形grid; %为座标添加名称xlabel('w(pi)'); %x座标为 w(pi)ylabel('angle(H)'); %y座标为 angle(H)结果：3、卷积计算源程序：function pr3()n=-5:50; %声明n从-5到50u1=stepseq(0,-5,50); %调用stepseq函数声用明u1=u(n)u2=stepseq(10,-5,50); %调用stepseq函数声用明u2=u(n-10) %输入x(n)和冲激响应h(n)x=u1-u2; %x(n)=u(n)-u(n-10)h=((0.9).^n).*u1; %h(n)=0.9^n*u(n)figure(1)subplot(3,1,1); %绘制第一个子图stem(n,x); %绘制图中的冲激axis([-5,50,0,2]); %限定横纵座标的范围title('输入序列'); %规定标题为:'输入序列'xlabel('n'); %横轴为nylabel('x(n)'); %纵轴为x(n)subplot(3,1,2); %绘制第二个子图stem(n,h); %绘制图中的冲激axis([-5,50,0,2]); %限定横纵座标的范围title('冲激响应序列'); %规定标题为:'冲激响应序列'xlabel('n'); %横轴为nylabel('h(n)'); %纵轴为h(n)%输出响应[y,ny]=conv_m(x,n,h,n); %调用conv_m函数subplot(3,1,3); %绘制第三个子图stem(ny,y);axis([-5,50,0,8]);title('输出响应'); %规定标题为:'输出响应'xlabel('n');ylabel('y(n)'); %纵轴为y(n)%stepseq.m子程序%实现当n>=n0时x(n)的值为1function [x,n]=stepseq(n0,n1,n2)n=n1:n2;x=[(n-n0)>=0];%con_m的子程序%实现卷积的计算function [y,ny]=conv_m(x,nx,h,nh)nyb=nx(1)+nh(1);nye=nx(length(x))+nh(length(h));ny=[nyb:nye];y=conv(x,h);结果：实验二、离散傅立叶变换与快速傅立叶变换1、离散傅立叶变换（DFT）源程序：function pr4()F=50;N=64;T=0.000625;n=1:N;x=cos(2*pi*F*n*T); %x(n)=cos(pi*n/16)subplot(2,1,1); %绘制第一个子图x(n)stem(n,x); %绘制冲激title('x(n)'); %标题为x(n)xlabel('n'); %横座标为nX=dft(x,N); %调用dft函数计算x(n)的傅里叶变换magX=abs(X); %取变换的幅值subplot(2,1,2); %绘制第二个子图DFT|X|stem(n,X);title('DFT|X|');xlabel('f(pi)'); %横座标为f(pi)%dft的子程序%实现离散傅里叶变换function [Xk]=dft(xn,N)n=0:N-1;k=0:N-1;WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;Xk=xn*WNnk;结果：F=50,N=64,T=0.000625时的波形F=50,N=32,T=0.000625时的波形:2、快速傅立叶变换（FFT）源程序：%function pr5()F=50;N=64;T=0.000625;n=1:N;x=cos(2*pi*F*n*T); %x(n)=cos(pi*n/16) subplot(2,1,1);plot(n,x);title('x(n)');xlabel('n'); %在第一个子窗中绘图x(n)X=fft(x);magX=abs(X);subplot(2,1,2);plot(n,X);title('DTFT|X|');xlabel('f(pi)'); %在第二个子图中绘图x(n)的快速傅%里叶变换结果：3、卷积的快速算法源程序：function pr6()n=0:14;x=1.^n;h=(4/5).^n;x(15:32)=0;h(15:32)=0;%到此 x(n)=1, n=0~14; x(n)=0,n=15~32% h(n)=(4/5)^n, n=0~14; h(n)=0,n=15~32subplot(3,1,1);stem(x);title('x(n)');axis([1,32,0,1.5]); %在第一个子窗绘图x(n)横轴从1到32,纵轴从0到1.5 subplot(3,1,2);stem(h);title('h(n)');axis([1,32,0,1.5]); %在第二个子窗绘图h(n)横轴从1到32,纵轴从0到1.5 X=fft(x); %X(n)为x(n)的快速傅里叶变换H=fft(h); %H(n)为h(n)的快速傅里叶变换Y=X.*H; %Y(n)=X(n)*H(n)%Y=conv(x,h);y=ifft(Y); %y(n)为Y(n)的傅里叶反变换subplot(3,1,3) %在第三个子窗绘图y(n)横轴从1到32,纵轴从0到6 stem(abs(y));title('y(n=x(n)*h(n))');axis([1,32,0,6]);结果：实验三、IIR数字滤波器设计源程序：function pr7()wp=0.2*pi;ws=0.3*pi;Rp=1;As=25;T=1;Fs=1/T;OmegaP=(2/T)*tan(wp/2); %OmegaP(w)=2*tan(0.1*pi) OmegaS=(2/T)*tan(ws/2); %OmegaS(w)=2*tan(0.15*pi)ep=sqrt(10^(Rp/10)-1);Ripple=sqrt(1/(1+ep.^2));Attn=1/10^(As/20);N=ceil((log10((10^(Rp/10)-1)/(10^(As/10)-1)))/(2*log10(OmegaP/OmegaS) ));OmegaC=OmegaP/((10.^(Rp/10)-1).^(1/(2*N)));[cs,ds]=u_buttap(N,OmegaC);[b,a]=bilinear(cs,ds,Fs);[mag,db,pha,w]=freqz_m(b,a);subplot(3,1,1); %在第一个子窗绘制幅度响应的图形plot(w/pi,mag);title('幅度响应');xlabel('w(pi)');ylabel('H');axis([0,1,0,1.1]);set(gca,'XTickmode','manual','XTick',[0,0.2,0.35,1.1]);set(gca,'YTickmode','manual','YTick',[0,Attn,Ripple,1]);grid;subplot(3,1,2); %在第二个子窗以分贝为单位绘制幅度响应的图形plot(w/pi,db);title('幅度响应(dB)');xlabel('w(pi)');ylabel('H');axis([0,1,-40,5]);set(gca,'XTickmode','manual','XTick',[0,0.2,0.35,1.1]);set(gca,'YTickmode','manual','YTick',[-50,-15,-1,0]);grid;subplot(3,1,3); %在第三个子窗绘制相位响应的图形plot(w/pi,pha);title('相位响应');xlabel('w(pi)');ylabel('pi unit');%axis([0,1,0,1.1]);set(gca,'XTickmode','manual','XTick',[0,0.2,0.35,1.1]);set(gca,'YTickmode','manual','YTick',[-1,0,1]);grid;function [b,a]=u_buttap(N,OmegaC)[z,p,k]=buttap(N);p=p*OmegaC;k=k*OmegaC.^N;B=real(poly(z));b0=k;b=k*B;a=real(poly(p));function [mag,db,pha,w]=freqz_m(b,a)[H,w]=freqz(b,a,1000,'whole');H=(H(1:501))';w=(w(1:501))';mag=abs(H);db=20*log10((mag+eps)/max(mag));pha=angle(H);结果：实验四、FIR数字滤波器的设计源程序：function pr8()wp=0.2*pi;ws=0.35*pi;tr_width=ws-wp;M=ceil(6.6*pi/tr_width)+1;n=0:M-1;wc=(ws+wp)/2;alpha=(M-1)/2;m=n-alpha+eps;hd=sin(wc*m)./(pi*m);w_ham=(hamming(M))';h=hd.*w_ham;[mag,db,pha,w]=freqz_m(h,[1]);delta_w=2*pi/1000;Rp=-(min(db(1:wp/delta_w+1)));As=-round(max(db(ws/delta_w+1:501)));subplot(2,2,1);stem(n,hd);title('理想冲激响应');axis([0,M-1,-0.1,0.3]);ylabel('hd(n)');subplot(2,2,2);stem(n,h);title('实际冲激响应');axis([0,M-1,-0.1,0.3]);ylabel('h(n)');subplot(2,2,3);plot(w/pi,pha);title('滤波器相位响应');axis([0,1,-pi,pi]);ylabel('pha');set(gca,'XTickmode','manual','XTick',[0,0.2,0.3,1.1]); set(gca,'YTickmode','manual','YTick',[-pi,0,pi]); grid;subplot(2,2,4);plot(w/pi,db);title('滤波器幅度响应');axis([0,1,-100,10]);ylabel('H(db)');set(gca,'XTickmode','manual','XTick',[0,0.2,0.3,1.1]); set(gca,'YTickmode','manual','YTick',[-50,-15,0]);function [mag,db,pha,w]=freqz_m(b,a)[H,w]=freqz(b,a,1000,'whole');H=(H(1:501))';w=(w(1:501))';mag=abs(H);db=20*log10((mag+eps)/max(mag));pha=angle(H);结果：。
信号处理综合实验报告(3篇)
第1篇一、实验目的1. 深入理解信号处理的基本原理和方法。
2. 掌握信号处理在各个领域的应用，如语音信号处理、图像处理等。
3. 熟悉实验设备的使用，提高实际操作能力。
4. 培养团队协作和问题解决能力。
二、实验内容本次实验主要分为以下几个部分：1. 语音信号处理（1）采集语音信号：使用麦克风采集一段语音信号，并将其转换为数字信号。
（2）频谱分析：对采集到的语音信号进行频谱分析，观察其频谱特性。
（3）噪声消除：设计并实现噪声消除算法，对含噪语音信号进行处理，提高信号质量。
（4）语音增强：设计并实现语音增强算法，提高语音信号的清晰度。
2. 图像处理（1）图像采集：使用摄像头采集一幅图像，并将其转换为数字图像。
（2）图像增强：对采集到的图像进行增强处理，如对比度增强、亮度增强等。
（3）图像滤波：设计并实现图像滤波算法，去除图像中的噪声。
（4）图像分割：设计并实现图像分割算法，将图像中的不同区域分离出来。
3. 信号处理算法实现（1）傅里叶变换：实现离散傅里叶变换（DFT）和快速傅里叶变换（FFT）算法，对信号进行频谱分析。
（2）小波变换：实现离散小波变换（DWT）算法，对信号进行时频分析。
（3）滤波器设计：设计并实现低通滤波器、高通滤波器、带通滤波器等，对信号进行滤波处理。
三、实验原理1. 语音信号处理（1）语音信号采集：通过麦克风将声音信号转换为电信号，再通过模数转换器（ADC）转换为数字信号。
（2）频谱分析：利用傅里叶变换将时域信号转换为频域信号，分析信号的频谱特性。
（3）噪声消除：采用噪声消除算法，如维纳滤波、谱减法等，去除信号中的噪声。
（4）语音增强：利用语音增强算法，如谱峰增强、长时能量增强等，提高语音信号的清晰度。
2. 图像处理（1）图像采集：通过摄像头将光信号转换为电信号，再通过模数转换器（ADC）转换为数字图像。
（2）图像增强：通过调整图像的亮度、对比度等参数，提高图像的可视效果。
（3）图像滤波：利用滤波器去除图像中的噪声，如均值滤波、中值滤波、高斯滤波等。
数字信号处理期末综合实验报告
数字信号处理综合实验报告实验题目：基于Matlab的语音信号去噪及仿真专业名称：学号：姓名：日期：报告内容：一、实验原理1、去噪的原理1.1 采样定理在进展模拟/数字信号的转换过程中，当采样频率fs.max大于信号中，最高频率fmax的2倍时，即：fs.max>=2fmax,那么采样之后的数字信号完好地保存了原始信号中的信息，一般实际应用中保证采样频率为信号最高频率的5～10倍；采样定理又称奈奎斯特定理。
1924年奈奎斯特(Nyquist)就推导出在理想低通信道的最高大码元传输速率的公式: 理想低通信道的最高大码元传输速率=2W*log2 N (其中W是理想低通信道的带宽,N是电平强度)为什么把采样频率设为8kHz?在数字通信中，根据采样定理, 最小采样频率为语音信号最高频率的2倍频带为F的连续信号f(t)可用一系列离散的采样值f(t1),f(t1±Δt)，f(t1±2Δt)，...来表示,只要这些采样点的时间间隔Δt≤1/2F，便可根据各采样值完全恢复原来的信号f(t)。
这是时域采样定理的一种表述方式。
时域采样定理的另一种表述方式是：当时间信号函数f(t)的最高频率分量为fM时,f(t)的值可由一系列采样间隔小于或等于1/2fM的采样值来确定,即采样点的重复频率f≥2fM。
图为模拟信号和采样样本的示意图。
时域采样定理是采样误差理论、随机变量采样理论和多变量采样理论的根底。
对于时间上受限制的连续信号f(t)〔即当│t│>T时,f(t)=0,这里T=T2-T1是信号的持续时间〕，假设其频谱为F〔ω〕,那么可在频域上用一系列离散的采样值〔1-1〕采样值来表示,只要这些采样点的频率间隔〔1-2〕。
1.2 采样频率采样频率，也称为采样速度或者采样率，定义了每秒从连续信号中提取并组成离散信号的采样个数，它用赫兹〔Hz〕来表示。
采样频率的倒数是采样周期或者叫作采样时间，它是采样之间的时间间隔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字信号处理实验八
调制解调系统的实现
一、实验目的:
（1）深刻理解滤波器的设计指标及根据指标进行数字滤波器设计的过程（2）了解滤波器在通信系统中的应用
二、实验步骤:
1.通过SYSTEMVIEW软件设计与仿真工具，设计一个FIR数字带通滤波器，预先给定截止频率和在截止频率上的幅度值，通过软件设计完后，确认滤波器的阶数和系统函数，画出该滤波器的频率响应曲线，进行技术指标的验证。
建立一个两载波幅度调制与解调的通信系统，将该滤波器作为两个载波分别解调的关键部件，验证其带通的频率特性的有效性。
系统框图如下：
规划整个系统，确定系统的采样频率、观测时间、细化并设计整个系统，仿真调整并不断改进达到正确调制、正确滤波、正确解调的目的。
（参考文件
zhan3.svu）
（1）检查滤波器的波特图，看是否达到预定要求；
（2）检查幅度调制的波形以及相加后的信号的波形与频谱是否正常；
（3）检查解调后的的基带信号是否正常，分析波形变形的原因和解决措施；（4）实验中必须体现带通滤波器的物理意义和在实际中的应用价值。
2.熟悉matlab中的仿真系统；
3.将1.中设计的SYSTEMVIEW（如zhan3.svu）系统移植到matlab中的仿真环境中，使其达到相同的效果；
4.或者不用仿真环境，编写程序实现该系统，并验证调制解调前后的信号是否一致。
实验总共提供三个单元的时间（6节课）给学生，由学生自行学习和自行设计与移植
三、系统设计
本系统是基于matlab的simulink仿真软件设计的基带信号调制与解调的系统，利用matlab自带的数字信号仿真模块构成其原理框图并通过设置载波、带通滤波器以及低通滤波器等把基带信号经过载波调制后再经乘法器、带通滤波器和低通滤波器等电路系统能解调出基带信号。
1、实验原理框图
2、基带信号参数设置
基带1（方波）参数设置为：
基带1
基带2
载波1
载波2
带通1
带通2
低通1
低通2
周期为0.001x100=0.1s 频率为10Hz
基带2（方波）参数设置为：
周期为0.001x200=0.2s 频率为5Hz
3、载波信号参数设置
载波1（100Hz,10V正弦波）的参数设置为：
载波2（300Hz,5V正弦波）的参数设置为：
4、带通滤波器参数设置
带通1的参数设置为：
带通2的参数设置为：
5、低通滤波器参数设置低通1的参数设置为：
低通2的参数设置为：
6、调制前及解调后基带信号FFT的波特图对比两个信号经过调制和相加后的频谱图:
经过带通滤波器1后的频谱图：
经过带通滤波器2后的频谱图：
与载波信号1相乘后的频谱图:
与载波信号2相乘后的频谱图:
第一路信号经过低通滤波器(解调)后的频谱图：
第一路信号经过低通滤波器(解调)后的频谱图：
分析与小结：对比基带1和基带2信号与其对应解调后信号的FFT波特图，可以看出：解调后的信号基本只存在1、3、5、7、9次谐波分量，其他高频部分分量均被低通滤波器滤除。
7、基带信号及解调后的信号波形图
分析与小结：恢复出来的方波基本与基带信号保持相位和形状一致。
其在上升沿或下降沿部分存在较大的尖峰是不可避免的，这种在间断点处其恢复信号出现过冲的现象称为吉布斯现象。
由于经过低通滤波器后仅剩下少部分的低频分量所以波形会存在抖动。
四、综设总结与体会
通过此次综合设计性实验，加深了对滤波器参数设置的理解及根据指标进行数字滤波器
设计的过程，并了解滤波器在通信系统中的应用。
在利用载波对调制后的信号进行解调时还需将载波通过一个与调制时相同的带通滤波器，只是因为要保持
调制信号与载波能保持同步。
利用FFF变化一步步观察信号的波特图，然后逐步修改滤波器参数以期达到较好的设计效果。
