崂应3072智能双路烟气采样器作业指导书
崂应新产品操作方法
崂应新产品操作方法 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】崂应3012H型自动烟尘（气）测试仪操作方法一、主机和附件介绍主机箱附件箱取样管主机烟尘多功能取样管（标配1.5m）φ8×14橡胶管（6m）φ4×8橡胶管（6m 橙色、蓝色各一根）烟气取样器（干式除尘法适用）φ3×5聚四氟乙烯管（4m 两端各带1个连接气管）烟气含湿量温度检测器电源线烟温/含湿量信号线φ12×18硅橡胶管（0.7m）高效气水分离器打印机连线热敏打印机崂应3080Z型烟气预处理器（选配）烟尘多功能对接取样管（选配）手持式铂电阻（选配）变色硅胶（用户自备）漏斗（用户自备）密封袋（用户自备）镊子（用户自备）滤筒（选配）烟尘采样嘴显示屏烟温/含湿量信号线接口AC220V电源插口DC24V电源输入接口电源开关数字键盘烟尘过滤器烟气过滤器把手动压接口烟气采样入口静压接口USB接口打印机接口微机通讯接口温度传感器烟尘采样入口二、采样前准备1 滤筒前处理和称重。
用铅笔将滤筒编号，在(105～110)℃ 烘箱内烘烤1小时，取出放入干燥器中冷却至室温。
用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。
2 干燥剂的装填。
将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。
3 检查仪器功能。
确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。
三、采样1、开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检，并显示商标、版本号等信息，自检结束后，自动进入主菜单。
2、设置在主菜单状态，将光标移动到“①设置”选项，按ok键进入设置菜单这里可以进行必要的参数设置，包括日期、时间、测试类别、烟温类别、大气压类别、皮托管系数、防倒吸功能。
崂应3072型智能双路烟气采样器用户使用手册簿
实用文档
标准文案崂应3072型智能双路烟气采样器
用户使用手册
一．产品概述
智能双路烟气采样器是用于采集污染源或大气中有害气体
样品的必备仪器。
并针对目前采样器的一些不足之处，参考和借鉴国外同类仪器的特点，在小型便携、流量稳定性等方面有较大的改进。
研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、
传感器及新材料等领域的高新技术，提高了仪器的使用寿命，减轻了
采样人员的劳动强度。
二．适用范围
本仪器应用溶液吸收法采集各种有害气体。
可供环保、卫生、
劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排
放浓度/总量及设备脱硫效果的测定。
可双路恒流采样流量、计前温度、流量计前压力等。
三．采用标准
HJ/T 47-1999 《烟气采样器技术条件》
四．主要特点
◆采样方式灵活
可以同时两路采样，也可任意单路采样，每路采样都可以随时单。
崂应3072型
崂应3072型智能双路烟气采样器作业指导书一．产品概述智能双路烟气采样器是用于采集污染源或大气中有害气体样品的必备仪器。
并针对目前采样器的一些不足之处，参考和借鉴国外同类仪器的特点，在小型便携、流量稳定性等方面有较大的改进。
研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，提高了仪器的使用寿命，减轻了采样人员的劳动强度。
二．适用范围本仪器应用溶液吸收法采集各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排放浓度/总量及设备脱硫效果的测定。
可双路恒流采样流量、计前温度、流量计前压力等三、适用范围四．使用方法4.1 采样前准备4.1.1 选择干燥、避阳处，将仪器放置平稳。
4.1.2 将具有充分干燥能力的变色硅胶分别装入干燥筒内，数量约干燥筒容积的四分之三。
将干燥筒放入干燥筒支架内。
4.1.3 烟气预处理器，具有恒温加热功能。
若需加热，接通烟气预处理器，电源指示灯点亮，指示加热正常进行。
吸收瓶可放入烟气预处理器的吸收瓶支架内。
烟气预处理器的出口可接一个三通，分别连接两路吸收瓶。
4.1.4 用气路连接管连接气路。
注意：不要将气路连接管折弯过大，防止气路堵死；一定不要接错气路，否则会引起倒吸，损坏主机。
4.1.5 确认电源为交流220V后，接通电源线，打开电源开关，看仪器自检时有没有错误提示。
若有，则需要修好后方可使用。
4.2 开机4.2.1 开机后，仪器进入初始状态，显示仪器商标、仪器型号、版本号等信息。
然后仪器自检，会报告一些检测信息。
然后，仪器自动调零后，进入主操作菜单（默认为A路采样），若按键，可以在A路采样与B路采样之间切换操作。
显示如下：4.2.2 采样前，先要对本次的采样参数进行正确的设置。
进入①设置菜单（默认为A路采样），若按切换键，可以在A路采样与B路采样之间切换操作。
显示如下：次数：若大于1，为间隔采样模式；若等于1，为非间隔采样模式；不能为0。
崂应3071 3072型 智能烟气采样器
崂应3071型智能烟气采样器
崂应3072型智能双路烟气采样器
一、产品概述
本仪器是经过精心研制，专门应用于固定污染源中气态污染物的采样仪器。
设计嵌入式软件控制平台，双通道模式，配合计算机、传感器及新材料等领域的高新技术，使仪器具备小型便携、性能可靠、流量稳定准确、使用寿命长等特点。
可用于各种锅炉、烟道、工业炉窑等固定污染源中气态污染物的排放浓度及总量的测定，自动检测流量计前压力、温度、大气压、环境温度等参数，并自动计算标况采样体积。
二、执行标准
◆ HJ/T 47-1999 《烟气采样器技术条件》
◆ HJ/T 397-2007 《固定源废气监测技术规范》
三、产品特点
◆超低音无刷采样泵、负载能力强，寿命长，能保证长时间的可靠运行
◆体积小、重量轻、操作界面简单、便于携带
◆高精度电子流量计控制，实时监测计温、计压，自动调节流量
◆温度补偿，提高传感器测量准确性
◆两级高效滤尘设计，采样管前端选用优质钛滤尘管、主机用聚四氟乙烯滤芯滤尘
◆吸收瓶直接挂置加热采样枪上，缩短管路连接长度，降低吸附损耗
◆双通道气路颜色区分，便于连接使用
◆大容量、高效防倒吸干燥器、变径气路连接管设计，高效除水，避免试液倒吸◆多重采样模式，双路采样流量、开始时刻、采样时间可分别控制
◆采样时出现故障，仪器自动保护功能
◆自动累计采样体积，根据大气压、温度自动换算标况采样体积
◆采样过程中停电，自动记忆保存运行采样数据，来电自动恢复停电时的采样◆宽温型LCD显示屏，适用于户外低温、低暗环境清晰显示
四、技术指标。

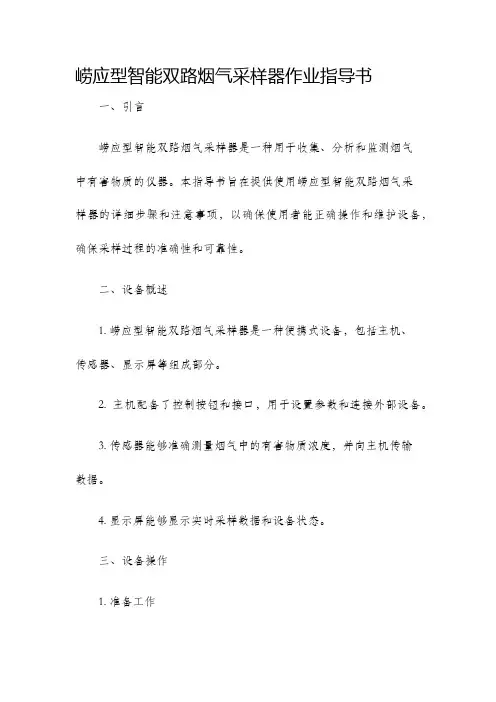

崂应型智能双路烟气采样器作业指导书
崂应型智能双路烟气采样器作业指导书一、引言崂应型智能双路烟气采样器是一种用于收集、分析和监测烟气中有害物质的仪器。
本指导书旨在提供使用崂应型智能双路烟气采样器的详细步骤和注意事项，以确保使用者能正确操作和维护设备，确保采样过程的准确性和可靠性。
二、设备概述1. 崂应型智能双路烟气采样器是一种便携式设备，包括主机、传感器、显示屏等组成部分。
2. 主机配备了控制按钮和接口，用于设置参数和连接外部设备。
3. 传感器能够准确测量烟气中的有害物质浓度，并向主机传输数据。
4. 显示屏能够显示实时采样数据和设备状态。
三、设备操作1. 准备工作a. 确保设备处于稳定的工作环境中，避免过高或过低的温度和湿度。
b. 检查设备是否正常，包括连接是否牢固、电量是否充足等。
c. 确认烟道中的烟气流动是否正常。
2. 启动设备a. 长按主机上的电源按钮，直到设备显示屏亮起。
b. 等待设备完成自检程序，确保设备正常运行。
3. 设置参数a. 使用设备上的控制按钮选择菜单选项。
b. 根据实际需求设置参数，例如采样时间、采样流量等。
4. 开始采样a. 将烟气采样管连接到设备的采样接口。
b. 打开烟道的排气阀门，确保采样通道畅通。
c. 按下设备上的开始按钮，设备开始采集烟气样品。
d. 根据设备的显示屏上的提示，调整烟道中的烟气流速，以确保采样的准确性。
5. 结束采样a. 当采样时间到达设定值时，设备自动停止采样。
b. 关闭烟道的排气阀门，停止烟气流入。
c. 断开烟气采样管和设备的连接。
6. 数据分析a. 将设备通过USB接口连接到电脑上。
b. 使用设备附带的软件，将采样数据导入电脑中进行分析和处理。
四、注意事项1. 在操作设备之前，请务必仔细阅读设备的使用手册，并熟悉相关知识和操作步骤。
2. 在操作过程中保持设备处于稳定的工作环境中，避免受到外部影响。
3. 请勿将设备暴露在过高或过低的温度和湿度环境中，以免影响设备的性能和寿命。
4. 在连接和断开烟气采样管时，务必小心操作，避免损坏设备接口和管道。
【推荐下载】烟气采样作业指导书-word范文模板 (14页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==烟气采样作业指导书篇一：烟气烟尘现场作业指导书烟气烟尘现场作业指导书(依据标准: GB/T5468-1991、GB/T16157-1996)1、适用范围：本规定适用于现场监测前烟道气分析仪的点检工作。
2、点检项目与基准：2.1电源能否接通；2.2面板按键接触是否良好；2.3抽气泵是否正常；2.4水收集器及采样探针中是否有冷凝水； 2.5粉尘过滤器是否清洁；2.6仪器充电电池的电量是否充足； 2.7整个抽气系统的气密性是否良好。
3、点检记录：点检的时间、内容与结果应有完整详细的记录。
4、问题与纠正：点检人员对点检中发现的问题应及时解决，有不能解决的问题应立即向采样负责人报告。
本规定适用于现场监测前烟尘采样仪的点检工作。
2、点检项目与基准： 2.1电源能否接通；2.2面板按键接触是否良好； 2.3抽气泵是否正常；2.4皮托管及采样嘴是否完好； 2.5干燥器中硅胶是否失效； 2.6洗气瓶中双氧水是否混浊； 2.7打印机是否正常；2.8整个采样系统的气密性是否良好。
3、点检记录：点检的时间、内容与结果应有完整详细的记录。
4、问题与纠正：点检人员对点检中发现的问题应及时解决，有不能解决的问题应立即向采样负责人报告。
1、适用范围：本规定适用于现场监测结束后采样人员与实验室内分析人员的样品交接。
2、操作步骤：2.1 采样人员在现场监测结束回到实验室后应立即与样品分析人员进行样品交接。
2.2 在样品交接后，采样人员与分析人员应共同、完整、正确地填写样品交接单上各栏内容。
2.3 采样人员与分析人员必须在样品交接单上签字。
3、注意事项：样品交接单应随测试报告归档。
本方法适用固定污染源排气中颗粒物采样前后滤筒的称重。
2、一般事项：依照“固定污染源排气中颗粒物测定与气态污染物采样方法”的有关规定。
崂应3072型智能双路烟气采样器用户使用手册
崂应3072型智能双路烟气采样器用户使用手册一．产品概述智能双路烟气采样器是用于采集污染源或大气中有害气体 样品的必备仪器。
并针对目前采样器的一些不足之处，参考和借鉴国 外同类仪器的特点，在小型便携、流量稳定性等方面有较大的改进。
研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、 传感器及新材料等领域的高新技术，提高了仪器的使用寿命，减轻了二．适用范围本仪器应用溶液吸收法采集各种有害气体。
可供环保、卫生、 劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排 放浓度/总量及设备脱硫效果的测定。
可双路恒流采样流量、计前温 度、流量计前压力等。
三．采用标准HJ/T 47-1999《烟气采样器技术条件》 四．主要特点♦采样方式灵活可以同时两路采样，也可任意单路采样，每路采样都可以随时单 独控制。
相当于两台单流量采样仪器组合到一起，但各自独立工作。
♦ 采样流量自动控制采样人员的劳动强度。
采用电子流量计（专利号：ZL 01 3 59209.2）,微电脑系统检测采样流量，自动控制采样流量在设定的采样流量，自动补偿因为电压波动和阻力变化引起的流量变化。
♦故障自动保护功能采样时，若在一定时间内仍未达到设定流量自动停机保护。
♦自动计算采样标况体积自动累计采样体积，并同时根据气压，温度换算标况采样体积。
♦外型美观，重量轻，体积小，携带方便外形尺寸180X250X310mm,重量约2.5kg。
♦采样过程中停电，来电自动恢复采样自动检测停电，保存运行数据，来电后自动恢复采样。
♦良好的人机界面采用128X64 OLED显示屏，宽温型，不需要调节对比度，低照度下正常工作；适用于多种场合。
汉字显示，容易操作。
♦采样数据自动记忆自动保存采样的实际体积和标况体积，采样开始时刻等信息，记录20组数据供用户查询。
♦具有实时时钟可以随时的提供给用户当前的日期和时间，方便用户的操作。
♦采用无刷旋片泵流量稳定性好，负载能力强，寿命长，能保证长时间的可靠运行。
(完整版)2020型空气采样器作业指导书.docx
南通同源环境检测有限公司崂应 2020 型智能空气采样器1目的指导检测人员正确使用崂应2020 型智能空气采样器采样。
2范围版本：作业指导书检测一室编号： QWG-O-1-01修改：第 0 次修改页次：第 1页共 3页适用于检测一室采集空气中气态和蒸汽态的各种污染物气体。
3职责3.1 检测人员负责仪器的正确使用。
3.2 检测一室仪器管理员负责仪器的维护保养。
4内容与要求4.1 工作原理采样器是以采样泵抽取样品，采用不同的稳流措施及同步计时的方法，达到定量采集大气中气态或蒸汽样品，用于分析其中的污染物组分。
采样器由可调节流量计、定时控制器、采样系统及电源构成。
4.2 技术指导4.2.1采样流量： 0.1-1.0L/min, 分辨率 0.1L/min;4.2.2采样时间： 99h59min 内任意设置，分辨率1min；4.2.3数据存储： 200 组；4.2.4功耗：小于 20W（不含加热器）。
4.3 工作条件4.3.1 工作电源： AC（ 220± 22）V， 50Hz 或 DC12V， 3A；4.3.2 环境温度：（ -20 —45）℃；4.3.3 环境湿度：（ 0—95） %RH；4.3.4 大气压力：（ 86— 106）kPa;4.3.5 适用环境：非防爆场合；4.3.6 用交流电工作时，电源接地线应良好接地；4.3.7 野外工作时，应有防雨、雪、尘以及日光暴晒等措施。
4.4 使用方法4.4.1 采样前准备4.4.1.1 将干燥筒内装入3/4 的有效变色硅胶，如果硅胶变色超过2/3 应该及时更换硅胶。
4.4.1.2 将吸收瓶内装入10ml 的吸收液，并将其正确地放置在吸收瓶支架上，正确连接管路，防止倒吸。
4.4.1.3 选择干燥、避光处，将采样器放置在平稳的三角支架上。
4.4.1.4 确认电源 AC（220± 22）V， 50Hz 后，接通电源线，打开电源开关，看采样器有没错误崂应 2020 型智能空气采样器提示，若有错误提示应及时修理后方可使用。
崂应3072型智能双路烟气采样器作业指导书
2 适用范围本采样器应用溶液吸收法测量多种有害气体组分的浓度。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排放浓度/总量、设脱硫效果及大气中有害气体浓度的测定。
3 操作步骤3.1采样前准备3.1.1选择干燥、避阳处,将采样器放置平稳。
3.1.2将具有充分干燥能力的变色硅胶装入干燥筒内,数量约为干燥筒容积的四分之三。
将干燥筒放入干燥筒支架内。
3.1.3烟气采样时,采样前应先检查烟气预处理器,并提前通电预热(5~10)min。
注:烟气预处理器温度设置方法请详阅《崂应1080C型烟气预处理器使用说明书》。
烟气预处理器制冷温度一般设定2℃时制冷效果最佳;加热温度设定范围为(80~160)℃,不同污染物可根据GB/T16157-1996表4进行设置3.1.4按说明书所示连接气路。
注意各接嘴顺序,防止接错管路引起倒吸。
3.1.5确认电源为交流220V后,接通电源线,打开电源开关,采样器自检。
若有错误提示,需修好后方可使用。
3.2采样操作3.2.1开机开机后,采样器进入初始状态,显示型号、版本号,见图4。
采样器进行开机自检,显示采样流量范围、采样器编号等信息。
采样器开机自动校零后,进入主菜单界面(默认为A路采样)。
按“切换”键,可以在A路采样与B路采样之间切换操作。
在主菜单界面,按“取消”键,可进入对比度调节界面,按▲、▼、◀、▶键调节对比度。
3.2.2参数设置采样前,先要对本次的采样参数进行正确的设置。
进入“①设置”菜单。
“次数”表示采样次数;“单次”表示单次采样的时间,其时间设置单位“××h××m”表示小时和分钟;“间隔”表示相邻两次采样之间的间隔时间;“管长”表示取样管的长度,我公司标配为1.5m,如有特殊定制,请根据实际情况进行设置;“气压”表示采样点的大气压,可以选择测量或人工输入。
采样模式分“非间隔采样”和“间隔采样”两种。
a)非间隔采样设置:“次数”应为1次,“单次”采样时间应大于0分钟,“间隔”采样时间应为0分钟b)间隔采样设置:“次数”应大于或等于2次,“单次”采样时间应大于0分钟,“间隔”采样时间应大于0分钟注:A、B路参数设置相互独立(除大气压、管长外)。
崂应2050作业指导书.doc
崂应2050空气/智能TSP采样器作业指导书1、口的为保证公司崂应2050空气/智能TSP采样器的止确使用，确保采样具有代表性。
2、适用范围采用崂应2050空气/智能TSP采样器进行样品采集的监测人员。
3、仪器环境条件非防爆场合，温度-20-45°C,环境湿度0〜90%RH,大气压力86〜106kPa。
野外工作时，应冇防雨、雪、尘以及日光暴晒等侵袭措施。
4、仪器操作步骤4. 1、准备工作4.1.1、选择干燥、遮阳处，将仪器放置平稳或放置在三角支架上；4.1.2.测定现场大气温度、压力，并记录；4.1.3、确认干燥器槽内冇充分干燥能力的变色硅胶；4.1.4.按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上；4.1.5、将粉尘采样滤膜装进PM10/TSP采样头内，正确组装采样头并拧紧在采样器上；4.1.6.确认电源为交流220V,接通电源线，打开电源开关。
4.2、大气釆样4.2.1、按下电源开关，仪器进行口检，并显示商标、型号、版本号等信息。
采样器开机校零结束后自动进入大气采样主操作菜单。
在主菜单状态，通过移动光标进入“设置”对大气采样进行吋间与间隔的设置，按“确认”键保存修改。
进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。
进入“校零”菜单（适用于电子流量计型的釆样器），按“确定”键进入“大气校零”界面进行校零。
4.2.5、进入“采样”菜单，对“采样时刻（即时/定时采样）”、“A/B采样流量” 进行设置，选择“启动”，按“确定”键，进行大气采样。
4.3、粉尘采样4. 3.1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号寺伯思。
4.3.2、采样器开机校零结束后自动进入大气采样主操作菜单，在主菜单状态，按“切换”键，切换到粉尘采样操作。
4.3.3、在主操作菜单，通过移动光标进入“设置”对大气采样进行时间与间隔的设置，按“确认”键保存修改。
4.3.4、进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。
崂应H型自动烟尘气考试仪作业指导书
崂应H型自动烟尘(气）测试仪作业指导书————————————————————————————————作者: ————————————————————————————————日期：ﻩ崂应3012H型自动烟尘(气）测试仪作业指导书1采样前准备1．1 滤筒前清理和称重：用铅笔将滤筒编号,在10５~１10℃烘箱内烘烤１小时,取出放入干燥器中冷却至室温。
用感量０．1㎎天平称量,放入专用容器中保存。
1.2干燥剂的装填:将气水分离器盖旋开，加入不超过刻度线具有充分干燥能力的变色硅胶（颗粒状),然后将气水分离器盖旋紧即可。
１.3检查仪器功能:使用交流电源，应首先确认电源电压22０v,打开电源开关，检查显示器，键盘，采样泵等是否正常。
若使用直流电源箱,可用连接线连接至仪器，按开直流电源箱输出按钮,检查仪器各功能是否正常。
2现场确认２.1 现场确认采样地点实际工况,确认采样孔、电源等满足采样要求。
3仪器连接３.1选择干燥、避阳处,将仪器放置平稳。
３.2连接取样管与主机：3．2．1将主机面板上的两个“ΔP”接嘴分别用两根6．０米Φ4×８的蓝、橙色橡胶管与烟尘多功能取样管上的“+”，“-”接嘴相连:皮托管面向气流方向的接嘴连接到“+”断,背向气流方向的接嘴连接到“-”端。
３.2.２将气水分离器烟尘接嘴用0．4米Φ12×18的硅橡胶管与版面上标有“烟尘”的接嘴相连:在测烟尘时,气水分离器烟枪气嘴与烟尘多功能取样管的气路接嘴相连；在测湿度时,与烟气含湿量温度检测器的气路接嘴相连。
3.３将仪器显示屏打开，旋转到适合观看位置。
4.4供电方式可根据现场实际情况选择。
交流供电：确认电源为２20ｖ后,打开电源开关,主机应通电正常工作。
直流供电:用专用连接线将直流电源箱和主机相连，按开直流电源箱输出按钮,主机应通电正常工作。
4开机4.1接通电源后,仪器进入初始状态,进行自检，并显示仪器商标，版本号等信息,如显示不清晰，可调节面板上对比度调节旋钮。
双路烟气采样器期间核查作业指导书
智能双路烟气采样器期间核查作业指导书1.核查目的为使本公司智能双路烟气采样器在两次校准的有效期内，量值维持良好的置信度，特制定本程序。
2.使用范围本程序适用于本公司对智能双路烟气采样器的期间核查。
3.核查条件环境温度在10-35℃之间，相对湿度不大于85%;智能双路烟气采样器应在此条件下放置lh 以上。
4.核查设备崂应3072型智能双路烟气采样器5.核查方法5.1外观检查查看智能双路烟气采样器设备外观是否良好，仪器设备铭牌上的产品名称、型号、出厂编号、制造日期、制造厂名等标志、标示是否齐全。
5.2 流量示值误差将智能双路烟气采样器进气口与流量计出气口连接，调节智能双路烟气采样器流量至常用流量（Q示），仪器设备稳定后，用流量计测定实际流量，测量2次，计算平均值（Q校），流量示值误差等于（Q示-Q校）/ Q校×100%。
5.3流量稳定性将智能双路烟气采样器进气口与流量计出气口连接，调节智能双路烟气采样器流量至常用流量，启动大气采样器1分钟后，用流量计测定初始流量（Q初），普通型大气采样器60分钟后测定最终流量（Q终），恒流稳定性大气采样器8小时后测定最终流量（Q终），流量稳定性（Q初-Q终）/ Q终×100%。
5.4采样时间误差将被检智能双路烟气采样器的时间设定为5min，启动被检智能双路烟气采样器的同时按下秒表开始计时，当被检智能双路烟气采样器停止工作时停止秒表，每台智能双路烟气采样器检定两次，取其平均值为t，设定时间与测量平均值t之差即为采样时间误差。
6.期间核查周期一般在两次检定周期内进行一次核查，仪器性能不稳定，误差大以及出现重大修理后也要进行核查。
7.核查结果处理7.1仪器核查结果符合以下各项要求为正常，允许继续使用。
7.1.1仪器外观良好、设备标识、标志齐全；7.1.2流量示值误差不超过±5.0%；7.1.3流量稳定性普通型1小时内，恒流稳定性8小时内流量变化不超过5.0%；7.1.4采样时间误差不超过±0.2%。
崂应型智能双路烟气采样器用户使用手册
崂应型智能双路烟气采样器用户使用手册集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）崂应3072型智能双路烟气采样器用户使用手册一．产品概述智能双路烟气采样器是用于采集污染源或大气中有害气体样品的必备仪器。
并针对目前采样器的一些不足之处，参考和借鉴国外同类仪器的特点，在小型便携、流量稳定性等方面有较大的改进。
研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，提高了仪器的使用寿命，减轻了采样人员的劳动强度。
二．适用范围本仪器应用溶液吸收法采集各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排放浓度/总量及设备脱硫效果的测定。
可双路恒流采样流量、计前温度、流量计前压力等。
三．采用标准HJ/T 47-1999 《烟气采样器技术条件》四．主要特点◆采样方式灵活可以同时两路采样，也可任意单路采样，每路采样都可以随时单独控制。
相当于两台单流量采样仪器组合到一起，但各自独立工作。
◆采样流量自动控制采用电子流量计(专利号：ZL 01 3 59209.2)，微电脑系统检测采样流量，自动控制采样流量在设定的采样流量，自动补偿因为电压波动和阻力变化引起的流量变化。
◆故障自动保护功能采样时，若在一定时间内仍未达到设定流量自动停机保护。
◆自动计算采样标况体积自动累计采样体积，并同时根据气压，温度换算标况采样体积。
◆外型美观，重量轻，体积小，携带方便外形尺寸180×250×310mm，重量约2.5kg。
◆采样过程中停电，来电自动恢复采样自动检测停电，保存运行数据，来电后自动恢复采样。
◆良好的人机界面采用 128×64 OLED显示屏，宽温型，不需要调节对比度，低照度下正常工作；适用于多种场合。
汉字显示，容易操作。
◆采样数据自动记忆自动保存采样的实际体积和标况体积，采样开始时刻等信息，记录20组数据供用户查询。
崂应3072型智能双路烟气采样器期间核查作业指导书
**********************有限公司作业指导书
崂应3072型智能双路烟气采样器期间核查
作业指导书
HBLJ-ZY-QJ009-5/1
编写：
审核：
批准：
分发号：受控状态：持有人：
发布日期：2018年1月2日实施日期：2018年1月3日
1 目的
在崂应3072型智能双路烟气采样器两次检定/校准期间，进行期间核查，验证仪器是否保持检定/校准时的状态，确保其检验结果的有效性和准确性。
2 适用范围
适用于本公司内部所使用的崂应3072型智能双路烟气采样器的期间核查。
3 核查条件
工作电源：交流220V±10%，50Hz 或外接DC12V 2A
环境温度：〔－20 ~ 50〕℃
环境湿度：(0～95)%RH
大气压力：(86～106)kPa
4 核查项目和核查方法
4.1 外观检查
4.1.1 法制计量管理标志和标识检查
崂应3072型智能双路烟气采样器的铭牌应清晰完整，标明其制造厂名，型号规格，出厂编号，制造日期。
应有计量器具型式批准标志和编号。
4.1.2 外表检查
仪器外表应光洁平整，紧固件无松动。
通电后，仪器各功能键、显示部分工作正常。
4.2气密性检查
在仪器运转状态下，将系统入口密封，采样流量计的浮子应逐渐下降到零。
4.3示值误差检查
打开采样器，连接吸收瓶，校准器，校准流量。
示值误差在±5％以内，
否则不合格。
5核查周期
在仪器设备两次检定之间，一般每六个月核查一次。
如遇特殊情况，可增加期间核查次数。
崂应3072智能双路烟气采样器作业指导书
崂应3072型智能双路烟气采样器操作维护程序（作业指导书）二○一五年九月一、采样前准备1、检查干燥剂是否还有干燥能力，若变红，则将干燥器的盖打开，换上约3/4体积的具有充分干燥能力的变色硅胶，将盖旋紧后放回机器。
2、选择干燥，避阳处，平稳放置仪器。
3、烟气预处理器（加热枪）有恒温加热的功能，若采样需要加热，则接通加热枪，电源指示灯亮表示加热正常进行，可将吸收瓶放入加热枪一端端吸收瓶支架内，使用三通可以将加热枪出来的烟气分成2路，以满足不同采样的需求。
4、连接好气路，不要使气路弯折过大，防止气路堵死，注意吸收瓶不要接反，否则容易吸入试液而使仪器损坏。
4、将主机连接在220V电源上，开关指示灯亮后，打开电源开关，工作指示灯亮，看仪器自检有无错误提示，没有的话就可以采样。
二、开机采样1、开机后进入主操作菜单，（默认为A路，通过“切换”键可在A、B路间切换。
）2、进入“设置”菜单后显示“AB路设置”此时可以对系统“日期”、“时间”及“大气压”进行设置，设置完成后按“C“键退回主操作菜单。
3、“模式“菜单下可以设置是否AB路同时启动采样（按实际需要选择）。
4、进入“采样”菜单，准备采样（A、B路设置方法相同，用“切换”键切换），首先光标移动到流量上，按“OK”修改采样流量，用上、下键修改数值，用左、右键移位设置所需要的参数，按“OK”确认所输入参数，同理设置“采使”“编号”，设置结束，确认无误后按“启动”开始采样。
5、采样时按“C”键暂停采样，再按“C”则停止采样。
若因停电停止采样，则来电后自动继续采样。
三、系统标定当仪器开机自检，显示仪器编号时，一直按住“C”键，仪器会显示输入密码（默认为1997）输入正确后会进入“维护”功能。
一般标定里面的参数在出厂时都已经设置好了，不需要改动仪器参数。
按“C”键退出维护。
四、仪器维护1、使用前检查硅胶是否可用。
2、定期对仪器表面进行清洁。
3、定期更换A、B路流量计前的滤膜。
3072型智能双烟气采样器
日期：2015年01月11日
需方：
供方：
河北润联科技开发有限公司
负责人：
负责人：
左超
库号
设备名称
台数
市场价
RL080645
烟气采样器
1
21600
RL080643
3071智能烟气采样器气体采样仪
1
11880
RL080644
YQ-2型烟气采样器烟气样品采集器
1
21240
RL080642
3072型智能双路烟气采样器
采样时间：99小时内任意设置，优于±0.2%
计前温度：(-30～99)℃，优于±2.0℃
流量计前压力：(-25～0)kPa，优于±2.5%
外形尺寸：(180×180×340)mm
仪器重量：2.5kg
电源：AC220V±10%,50Hz
最大功耗：6W
库号
RL080644
设备名称
YQ-2型烟气采样器烟气样品采集器
◆采样过程中停电，来电自动恢复采样；
◆可设定等间隔多次采样；
◆气体管路色标识别设计，轻松准确连接气路；
◆取样管自动恒温控制，温度数字显示；
◆取样管气路采用聚四氟乙烯材料；
◆取样管采用钛金属滤尘滤芯；
◆采样数据自动记忆；
◆具有实时时钟；
◆进口电机，无刷旋片泵；
◆具有防倒吸功能的干燥筒。
主要参数prefix = "o" ns = "urn:schemas-microsoft-com:office:office"
优于±2.5%
仪器噪音
≤65dB(A)
外型尺寸
(长180×宽250×高310)mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
崂应3072型智能双路烟气采样器
操作维护程序
（作业指导书）
二○一五年九月
一、采样前准备
1、检查干燥剂是否还有干燥能力，若变红，则将干燥器的盖打开，换上约3/4体积的具有充分干燥能力的变色硅胶，将盖旋紧后放回机器。
2、选择干燥，避阳处，平稳放置仪器。
3、烟气预处理器（加热枪）有恒温加热的功能，若采样需要加热，则接通加热枪，电源指示灯亮表示加热正常进行，可将吸收瓶放入加热枪一端端吸收瓶支架内，使用三通可以将加热枪出来的烟气分成2路，以满足不同采样的需求。
4、连接好气路，不要使气路弯折过大，防止气路堵死，注意吸收瓶不要接反，否则容易吸入试液而使仪器损坏。
4、将主机连接在220V电源上，开关指示灯亮后，打开电源开关，工作指示灯亮，看仪器自检有无错误提示，没有的话就可以采样。
二、开机采样
1、开机后进入主操作菜单，（默认为A路，通过“切换”键可在A、B路间切换。
）
2、进入“设置”菜单后显示“AB路设置”此时可以对系统“日期”、“时间”及“大气压”进行设置，设置完成后按“C“键退回主操作菜单。
3、“模式“菜单下可以设置是否AB路同时启动采样（按实际需要选择）。
4、进入“采样”菜单，准备采样（A、B路设置方法相同，用“切换”键切换），首先光标移动到流量上，按“OK”修改采样流量，用上、下键修改数值，用左、右键移位设置所需要的参数，按“OK”确认所输入参数，同理设置“采使”“编号”，设置结束，确认无误后按“启动”开始采样。
5、采样时按“C”键暂停采样，再按“C”则停止采样。
若因停电停止采样，则来电后自动继续采样。
三、系统标定
当仪器开机自检，显示仪器编号时，一直按住“C”键，仪器会显示输入密
码（默认为1997）输入正确后会进入“维护”功能。
一般标定里面的参数在出厂时都已经设置好了，不需要改动仪器参数。
按“C”键退出维护。
四、仪器维护
1、使用前检查硅胶是否可用。
2、定期对仪器表面进行清洁。
3、定期更换A、B路流量计前的滤膜。
4、对仪器进行校准，确保数据的准确性。
5、取样管前端的过滤网要经常清洗，防止堵塞。
五、注意事项
1、务必使用220V交流电，电源接地线应良好。
2、电源可靠接通后方可打开电源开关，不能用仪器检测电源是否可靠。
3、吸收瓶不能接反，否则试液会被吸入主机而损坏仪器。
4、硅胶由蓝变红后应及时更换。
5、在运输，使用，放置过程中，避免强烈震动，碰撞，以及灰尘，暴晒，雨，雪，冰雹，大风等的侵袭。
【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。
