膜片弹簧离合器说明书-定
膜片弹簧离合器设计说明书
摘要汽车离合器位于发动机和变速箱之间的飞轮壳内,用螺钉将离合器总成固定在飞轮的后平面上,离合器的输出轴就是变速箱的输入轴。
在汽车行驶过程中,驾驶员可根据需要踩下或松开离合器踏板,使发动机与变速箱暂时分离和逐渐接合,以切断或传递发动机向变速器输入的动力。
其功用为:(1)使汽车平稳起步;(2)中断给传动系的动力,配合换档;(3)防止传动系过载。
膜片弹簧离合器是近年来在轿车和轻型汽车上广泛采用的一种离合器,它的转矩容量大而且较稳定,操作轻便,平衡性好,也能大量生产,对于它的研究已经变得越来越重要。
此设计说明书详细的说明了轻型汽车膜片弹簧离合器的结构形式,参数选择以及计算过程。
本文主要是对载重2吨轻型汽车的膜片式弹簧离合器进行设计。
根据车辆使用条件和车辆参数,按照离合器系统的设计步骤和要求,主要进行了以下工作:选择相关设计参数主要为:摩擦片外径D的确定,离合器后备系数 的确定,单位压力p的确定。
并进行了总成设计主要为:分离装置的设计,以及从动盘设计(从动盘毂的设计)和圆柱螺旋弹簧设计等。
关键词:离合器, 膜片弹簧, 从动盘, 压盘, 摩擦片ABSTRACTAutomobile Clutch in the engine and gearbox between the flywheel shell, with screw will be fixed in the clutch assembly after the plane of the flywheel, clutch gearbox output shaft is the input shaft。
In the process of moving vehicle, the driver may need Pedal or release the clutch pedal so that the engine and gearbox temporary separation and progressive joint, to cut off the engine or transmission to the transmission input power. Its function as: (1) the car a smooth start, (2) to interrupt the transmission of power to meet the shift, (3) to prevent transmission of the overload.In recent years theca spring clutch is a kind of clutch that widely Adopted in vehicle and light vehicle . It has great capacity of torque And more stabley ,manipulate easy and convenient ,well equilibrium ,And also can produce batch .so the research of the clutch is more and more important . This design manual elaborated on the construction form,parametre choose and process of calculate of the light vehicle.This paper is the single-car theca spring clutch design. According to traffic conditions and vehicle parameters, in accordance with the clutch system of steps and requirements, mainly for the following work:Select the design for the main parameters: the determination of friction-diameter D, the determining factor clutch reserve , the pressure on the units identified P. And the design of the main assembly: the separation device design, set design and follower (the hub-driven design) and cylindrical coil spring design,and so on.KEY WDRDS: clutch , theca spring, driven plate , friction discII绪言汽车是重要的交通运输工具,是科学技术发展水平的标志,随着现代生活的节奏越来越快,人们对交通工具的要求也越来越高。
膜片弹簧说明书
目录1 结构方案设计 (1)1.1从动盘数选择 (1)1.2压紧弹簧选择 (1)1.3膜片弹簧支撑形式选择 (1)2 离合器设计及计算 (2)2.1摩擦片主要参数的选择 (2)2.2摩擦片基本参数的优化 (4)3 膜片弹簧设计与计算 (5)3.1膜片弹簧主要参数的选择 (5)3.2膜片弹簧的优化设计 (6)4 扭转减振器设计 (7)4.1减振弹簧的设计 (7)5 从动盘总成的设计 (10)5.1从动盘毂 (10)5.2 从动片 (10)5.3 波形片和减振弹簧 (11)6压盘设计 (11)6.1离合器盖 (11)6.2 压盘 (11)6.3 传动片 (11)6.4分离轴承 (11)7 小结 (12)8 参考文献 (13)1结构方案设计1.1从动盘数选择选择单片离合器。
本车型为宝马,汽车总质量为1335kg,发动机最大转矩为200N·m。
对于乘用车,发动机的最大转矩一般不大,在布置尺寸允许条件下,通常离合器只设有一片从动盘。
盘片离合器结构简单,轴向尺寸紧凑,散热良好,维修调整方便,从动部分转动惯量小,在使用时能保证分离彻底,采用轴向有弹性的从动盘可保证结合平顺。
1.2压紧弹簧选择选择拉式膜片弹簧离合器选择膜片弹簧的原因:1)膜片弹簧的轴向尺寸小而径向尺寸很大,有利于提高离合器传递转矩能力的情况下减小离合器轴向尺寸。
2)不需要专门的分离杠杆,使离合器结构简化,零件数目少,质量轻。
3)可适当增加压盘厚度提高热容量;还可以在压盘上增设散热筋及离合器盖上开设较大的通风孔来改善散热条件。
4)主要部件形状简单,大批量生产可降低生产成本。
选择拉式膜片弹簧的原因:1)由于拉式膜片弹簧是以其中部压紧压盘,在压盘大小相同的条件下课使用直径相对较大的膜片弹簧,从而实现在不增加分离时的操纵力的前提下,提高压盘的压紧力和传递转矩的能力;或在传递转矩相同的条件,减小压盘的尺寸。
2)零件数目少,其结构简单、紧凑、质量轻。
汽车膜片弹簧离合器设计---设计说明书
课程设计汽车膜片弹簧离合器设计姓名:学号:指导教师:专业班级:汽车膜片弹簧离合器设计---课程设计任务书汽车离合器是发动机与变速箱之间的连接装置,起连接或断开动力的作用。
离合器类型有多种,本课程设计要求设计膜片弹簧离合器,这种离合器是目前汽车上应用最多的一类离合器。
要求通过学习掌握汽车膜片弹簧离合器的原理,结构和设计知识,用所给的基本设计参数进行汽车膜片弹簧离合器设计,绘制主要的零部件图纸,写出内容详细的设计说明书。
一、基本设计参数:1.发动机型号: TJ370Q2.发动机最大扭矩: 58.8/3200 Nm/(r/min)3.传动系统传动比: 1挡:3.966主减速比:5.1254.驱动轮类型与规格:5.00-12-8PR 145/70SR125.汽车总质量: 1429KG二、设计内容及步骤1、离合器主要参数的确定(1)根据基本设计参数确定离合器主要参数:①后备系数;②单位压力;③摩擦片内外径D、d和厚度b;④摩擦因素f、摩擦面数Z等。
(2)摩擦片尺寸校核与材料选择。
2、扭转减震器的设计(1)确定扭转减震器结构(2)确定扭转减震器主要参数(3)确定减震弹簧尺寸3、从动盘总成设计(1)从动片设计(2)从动盘毂设计(3)确定从动盘摩擦材料4、离合器盖总成的设计(1)选择压盘内外径、厚度及材料,并进行校核(2)离合器盖设计(3)支撑环设计5、膜片弹簧的设计(1)膜片弹簧基本参数选择(2)膜片弹簧强度计算三、设计成果要求1、设计计算说明书(1)设计计算说明书要包括:封面、课程设计任务书、目录、中英文摘要、正文、参考文献等。
(2)正文主要体现:进行各零部件的参数选择与计算时的理论依据、计算步骤及对计算结果合理性的阐述。
(3)课程设计说明书统一用A4纸打印或撰写,要求排版整洁合理,字迹工整,图文并貌。
2、设计图纸(1)零件图纸包括: 磨擦片、从动片、从动盘毂、压盘、膜片弹簧图(2)离合器总成结构装配图尺寸标注、公差标注、技术要求、明细栏等完整。
第三章 膜片弹簧离合器第一节膜片式离合器的结构与工作原理
第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理膜片弹簧离合器第一节膜片式离合器的结构与工作原理膜片式离合器是一种常见的离合器类型,广泛应用于各种机械设备中。
本节将详细介绍膜片式离合器的结构和工作原理。
一、膜片式离合器的结构膜片式离合器主要由以下几个部分组成:1. 飞轮:飞轮是膜片式离合器的主要部件之一,它连接在发动机的曲轴上。
飞轮具有一定的质量和惯性,能够提供足够的动力传递和储存能量。
2. 隔离器:隔离器位于飞轮和离合器盖之间,起到隔离发动机和变速器的作用。
它通常由金属材料制成,具有一定的强度和刚度,能够承受一定的扭矩和振动。
3. 膜片弹簧:膜片弹簧是膜片式离合器的核心部件,位于隔离器的内侧。
它由多个弯曲的金属片组成,形状类似于扇形。
膜片弹簧具有很强的弹性和柔韧性,能够承受和传递扭矩。
4. 离合器盖:离合器盖是膜片式离合器的外壳,起到保护内部零件和固定膜片弹簧的作用。
它通常由铸铁或铝合金制成,具有一定的强度和刚度。
二、膜片式离合器的工作原理膜片式离合器的工作原理可以分为两个阶段:接合阶段和分离阶段。
1. 接合阶段:当离合器踏板被松开时,发动机的动力通过曲轴传递到飞轮上。
膜片弹簧受到发动机的扭矩作用,产生弯曲变形。
这个变形使得膜片弹簧的外径变小,内径变大,从而使离合器盖向离合器盘方向移动。
离合器盖和离合器盘之间的摩擦力逐渐增大,最终使得离合器盖和离合器盘完全接触,实现动力传递。
2. 分离阶段:当离合器踏板被踩下时,离合器盖和离合器盘之间的摩擦力减小。
膜片弹簧的变形恢复到初始状态,离合器盖向发动机方向移动,与离合器盘分离。
这样,发动机的动力不再传递到变速器,实现离合器的分离。
膜片式离合器通过膜片弹簧的变形来实现离合和接合的功能。
膜片弹簧的设计和材料选择非常重要,它们直接影响离合器的工作性能和寿命。
三、膜片式离合器的优点和应用膜片式离合器相比其他类型的离合器具有以下优点:1. 结构简单:膜片式离合器的结构相对简单,易于制造和维修。
膜片弹簧课程了设计说明书

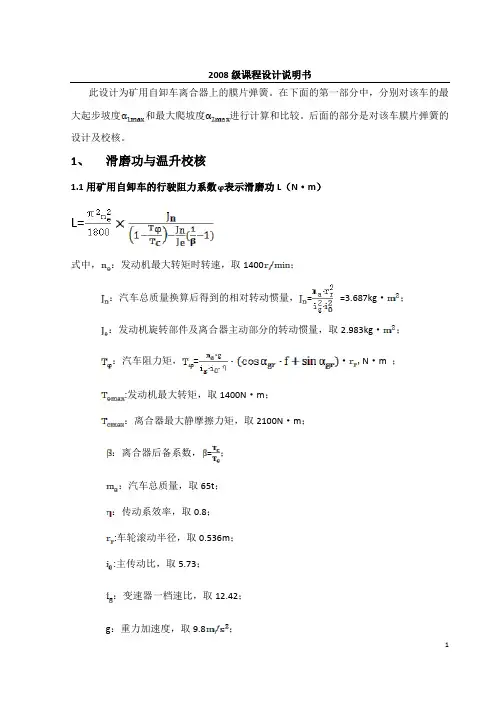

此设计为矿用自卸车离合器上的膜片弹簧。
在下面的第一部分中,分别对该车的最大起步坡度和最大爬坡度进行计算和比较。
后面的部分是对该车膜片弹簧的设计及校核。
1、滑磨功与温升校核1.1用矿用自卸车的行驶阻力系数表示滑磨功L(N·m)L=式中,:发动机最大转矩时转速,取1400;:汽车总质量换算后得到的相对转动惯量,==3.687kg·;:发动机旋转部件及离合器主动部分的转动惯量,取2.983kg·;:汽车阻力矩,=·,N·m;:发动机最大转矩,取1400N·m;:离合器最大静摩擦力矩,取2100N·m;:离合器后备系数,=;:汽车总质量,取65t;:传动系效率,取0.8;:车轮滚动半径,取0.536m;:主传动比,取5.73;:变速器一档速比,取12.42;g:重力加速度,取9.8;f:滚动阻力系数,取0.01;:汽车行驶阻力系数,取=·f+;得:L=1.2压盘温升T及矿用自卸车最大起步坡度T=式中,T:压盘温升,20;:传到压盘的热量所占的比例,单盘离合器=0.5;L:滑磨功,L=N·m;m:单盘离合器压盘质量,取30kg;c:压盘的比热容,铸铁取481.4;因为在一次离合器接合过程中产生的温升不允许超过20,所以估计一辆矿用自卸车的最大起步坡度=。
1.3矿用自卸车最大爬坡度=式中,:汽车的驱动力,N;:作用于驱动轮上的转矩,==79.707N·m;:车轮半径,0.536m;:发动机最大转矩,取1400N·m;:变速器一档速比,取12.42;:主传动比,取5.73;:传动系效率,取0.8;在计算矿用自卸车最大爬坡度时,只考虑滚动阻力和坡度阻力所引起的阻力,则有下式:=式中,:矿用自卸车的行驶阻力N;:汽车总质量,取65t;g:重力加速度,取9.8;f:滚动阻力系数,取0.01;令与相等,可以计算出矿用自卸车的最大爬坡度=。
简述膜片弹簧离合器基本参数的确定方法
系数使离合器的尺寸增大,操纵力增加,并会造成传动系过载。
同时,由于本次是后备功率大的越野车膜片弹簧离合器设计,
还应结合越野车使用工况,确定离合器后备系数。参阅统计资料,
据表二,便可确定后备系数 β。
表二 汽车离合器后备系数β推荐值
车 型
后备系数 β
轿车和微型、轻型货车
1.20-1.75
压紧力变化不大和操纵轻便,汽车离合器用膜片弹簧的 H/h 一
般为 1.5—2,板厚 h 为 2—4mm。所以,在范围内选取 h 后根
据比值参考值范围,确定 H。
2. 弹簧自由状态时碟簧部分的大端、小端半径 R、r 以及比
值 R/r 的确定
研究表明,R/r 越大,弹簧利用率就越低,弹簧越硬,弹性
特性曲线受直径误差的影响越大,且应力越高。根据布置和压
18.5 之间。
在选择完参数后代入经验公式得到一个 D 的初始值。而摩
擦片外径、内径、厚度等基本尺寸应符合汽车离合器摩擦片尺
寸标准系列。故参考表一,根据 D 的初始值,选择最接近标准
值的尺寸参数,从而确定摩擦片外径、内径、厚度尺寸。
表一 摩擦片尺寸系列
D
160
(mm)
d
110
(mm)
b
3.2
(mm)
三、离合器基本参数校核及约束
(下转第 224 页)
·225·
当代教育实践与教学研究
庄子首先承认言与意存在明确的对应关系,但他又指出,要想 真正地体悟道,进入“得意”的境界那就需要“忘言”,超脱 于言语的层面并进入到对道及意的无限的默认与体悟之中。庄 子将言意矛盾的解决落实到“得意忘言”这一体悟方式上,这 在古代文论中是极具开创性启发性的思想。
拉式膜片弹簧离合器设计说明书解读
拉式膜片弹簧离合器设计 马棚网1-轴承 2-飞轮 3-从动盘 4-压盘 5-离合器盖螺栓6-离合器盖 7-膜片弹簧 8-分离轴承 9-轴图1.1 离合器总成一,拉式膜片弹簧离合器的优点与推式相比,拉式膜片弹簧离合器具有许多优点:取消了中间支承各零件,并不用支承环或只用一个支承环,使其结构更简单、紧凑,零件数目更少,质量更少;拉式膜片弹簧是中部与压盘相压在同样压盘尺寸的条件下可采用直径较大的膜片弹簧,提高了压紧力与传递转矩的能力,且并不增大踏板力,在传递相同的转矩时,可采用尺寸较小的结构;在接合或分离状态下,离合器盖的变形量小,刚度大,分离效率更高;拉式的杠杆比大于推式的杠杆比,且中间支承减少了摩擦损失,传动效率较高,踏板操纵更轻便,拉式的踏板力比推式的一般可减少约;无论在接合状态或分离状态,拉式结构的膜片弹簧大端与离合器盖支承始终保持接触,在支承环磨损后不会形成间隙而增大踏板自由行程,不会产生冲击和哭声;使用寿命更长。
二,设计的预期成果本次设计,我将取得如下成果:1、设计说明书:(1)离合器各零件的结构;(2)离合器主要参数的选择与优化;(3)膜片弹簧的计算与优化;(4)扭转减振器的设计;(5)离合器操纵机构的设计计算。
2、图纸有:扭转减振器、摩擦片、膜片弹簧、从动盘、轴、压盘、离合器总成。
三,离合器的结构设计为了达到计划书所给的数据要求,设计时应根据车型的类别、使用要求、制造条件,以及“系列化、通用化、标准化”的要求等,合理选择离合器结构。
3.1离合器结构选择与论证3.1.1 摩擦片的选择单片离合器因为结构简单,尺寸紧凑,散热良好,维修调整方便,从动部分转动惯量小,在使用时能保证分离彻底接合平顺,所以被广泛使用于轿车和中、小型货车,因此该设计选择单片离合器。
摩擦片数为2。
3.1.2 压紧弹簧布置形式的选择离合器压紧装置可分为周布弹簧式、中央弹簧式、斜置弹簧式、膜片弹簧式等。
其中膜片弹簧的主要特点是用一个膜片弹簧代替螺旋弹簧和分离杠杆。
膜片弹簧离合器毕业设计_概述说明以及解释
膜片弹簧离合器毕业设计概述说明以及解释1. 引言1.1 概述在现代机械设计中,离合器是一种关键的传动装置,其作用是实现发动机与传动系统之间的连接和断开。
膜片弹簧离合器作为一种常见的离合器类型,在汽车、摩托车等交通工具中得到广泛应用。
本文将详细介绍膜片弹簧离合器的构造、工作原理以及其在毕业设计中的应用。
通过对膜片弹簧离合器的探究,我们可以更好地理解其内部结构、力学特性及运行机制,并且能够应用于毕业设计项目中。
1.2 文章结构本文共分为五个主要部分:引言、膜片弹簧离合器的构造和工作原理、膜片弹簧离合器在毕业设计中的应用、实验与结果分析以及结论和展望。
首先,在引言部分,我们将给出本文的概述,并介绍文章的整体结构,帮助读者对全文有一个清晰的认识。
接下来,在第二部分,我们将详细讨论膜片弹簧离合器的构造和工作原理。
首先进行概述,介绍膜片弹簧离合器的基本概念和重要性。
然后,我们将详细探讨膜片弹簧离合器的组成部分以及各个部分的功能。
最后,我们将深入了解膜片弹簧离合器的工作原理,解释其如何实现发动机与传动系统之间的连接和断开。
第三部分将重点讨论膜片弹簧离合器在毕业设计中的应用。
我们将介绍毕业设计的背景,并详细描述在该设计中选择和参数设定膜片弹簧离合器的过程。
此外,我们还会探讨如何利用仿真和优化技术来改善毕业设计中膜片弹簧离合器的性能。
在第四部分,我们将进行实验与结果分析。
我们将设计实施一系列实验,并对实验结果进行详细分析。
通过这些实验与结果分析,我们可以评估膜片弹簧离合器在毕业设计中的性能表现,并更好地了解其优势和局限性。
最后,在第五部分,我们将总结全文并给出结论和展望。
我们会总结本次毕业设计取得的成果,并阐明其对相关领域的贡献。
同时,我们也会指出一些存在的问题,并提出未来改进的方向和展望。
1.3 目的本文的主要目的是全面介绍膜片弹簧离合器的构造、工作原理以及其在毕业设计中的应用。
同时,通过对膜片弹簧离合器进行实验与结果分析,探究其性能表现和优化空间。
膜片式离合器的设计说明书
膜片式离合器的设计摘要:离合器装在发动机与变速器之间,汽车从启动到行驶的整个过程中,经常需要使用离合器。
它的作用是使发动机与变速器之间能逐渐接合,从而保证汽车平稳起步;暂时切断发动机与变速器之间的联系,以便于换档和减少换档时的冲击;当汽车紧急制动时能起分离作用,防止变速器等传动系统过载,起到一定的保护作用。
离合器类似开关,接合或断离动力传递作用,因此,任何形式的汽车都有离合装置,只是形式不同而已。
现在,电子技术也进入了离合器系统。
一种由控制单元(ECU)控制的离合器已经应用在多款的轿跑车上。
关键词:从动盘总成传动系膜片弹簧非线性弹性特性Diaphragm type coupling's designAbstract: The coupling installs between the engine and the transmission gearbox, the automobile from the start to the travel entire process, needs to use the coupling frequently. Its function is causes between the engine and the transmission gearbox can join gradually, thus guaranteed that the automobile starts steadily; Shuts off between the engine and transmission gearbox's relation temporarily, is advantageous shifts gears and reduces shifts gears the time impact; When automobile emergency brake can play the separation role, prevents transmission systems and so on transmission gearbox to overload, plays certain protective function. The coupling similar switch, the joint or breaks to the power transmission function, therefore, any form's automobile has the engaging and disengaging gear, is only the form is different.Now, the electronic technology also entered the coupling system. One kind the coupling which (ECU) controlled by the control unit already applied on many patterns sedan race car.Key words:Driven disc unit , Power transmission , Disk spring , Misalignment elastic property目录一、离合器简介 (3)1.1离合器的功用 (3)1.2离合器设计要求 (4)1.3离合器的分类 (4)二、离合器的工作原理及过程 (5)2.1离合器的工作原理 (5)2.2 离合器的工作过程 (6)三、离合器的结构形式 (12)3.1摩擦离合器的类型分类 (12)3.2膜片弹簧离合器的构造和工作理 (13)3.3周布弹簧离合器 (13)3.4中央弹簧离合器 (18)四、离合器结构的选择 (20)4.1从动盘盘的选择 (20)4.2压紧弹簧和布置形式的选择 (21)4.3从动盘总成 (23)4.4离合器盖总成 (24)五、膜片弹簧离合器基本参数和主要尺寸的选择 (25)5.1摩擦尺寸的选择 (25)5.3碟形弹簧的计算 (31)5.4膜片弹簧的具体计算 (32)5.5花键的强度校核 (34)5.6铆钉的强度校核 (35)六、结论 (37)七、致谢 (38)八、参考文献 (39)一离合器简介1.1离合器的功用汽车传动系的基本功用是将发动机发出的动力传给驱动轮。
第三章 膜片弹簧离合器第一节膜片式离合器的结构与工作原理
第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽新M3000系列重卡选用膜片弹簧离合器。
所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆(分离压爪)。
WP10系列发动机选装直径φ430毫米的膜片弹簧离合器,WP6、WP7系列发动机选装直径φ395毫米的膜片弹簧离合器,就是说新M3000重卡的离合器的从动盘(摩擦片)直径为φ430毫米或φ395毫米。
图3-0 离合器操作系统整体空间布局图踏板紧固螺栓拧紧力矩为:21-25Nm,分泵安装螺栓拧紧力矩为:41-51Nm。
一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式,一种是推式,另一种是拉式。
所谓推式离合器,就是与常规离合器相同,离合器分离轴承向前推动膜片弹簧使离合器分离,而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离。
图3-1就是推式离合器的压盘总成,图3-2所示为拉式离合器压盘总成。
图3-1 推式离合器压盘总成图3-2 拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸(分泵) 11.推杆图3-3 推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。
如图3-3,推式离合器与常规的螺旋弹簧离合器结构相近,只是用一只膜片弹簧代替了螺旋弹簧和分离杠杆(分离压爪)。
膜片弹簧4是一个鼓形弹簧,在内圈圆周上开有若干槽,它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用,同时又起到分离杠杆的作用。
如图3-5,与常规螺旋弹簧离合器不同的是,膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。
每个传动片都是由四片弹性刚片组成。
它的作用是将发动机旋转的动力传递给压盘,从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。
1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳 9.飞轮壳 10.离合器工作缸(分泵) 11.推杆图3-4 推式离合器工作原理图图3-5 压盘壳与压盘之间的传动片如图3-3和3-4,膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。
膜片弹簧离合器设计说明书
膜片弹簧离合器设计说明书简介膜片弹簧离合器作为一种常用的传动装置,广泛应用于各种各样的机械设备中,其主要功能就是实现不同轴之间的连接与分离。
在这篇说明书中,我们将会详细介绍膜片弹簧离合器的设计原理和设计要点,并详细地讲解其具体实现方法和操作注意事项。
设计原理膜片弹簧离合器是通过借助膜片弹性变形来实现轴之间的连接、分离和变速的一种离合器,其主要原理可以概括为以下几点:•在膜片上注入压力,通过其弹性变形机制,使离合器连接。
•在膜片表面施加分离力,使离合器断开。
•在膜片变形时,通过制动软件来调整离合器的变速特性。
设计要点为了保证膜片弹簧离合器的正常工作和良好的性能,需要对其设计时要注意以下要点:驱动扭矩的确定要根据所要应用的机器设备的具体需求来确定膜片弹簧离合器的驱动扭矩。
这一点需要仔细地进行测试和计算,以确保其能够满足实际需求。
膜片的选择膜片是膜片弹簧离合器的核心部件,其质量和强度直接影响整个离合器的性能。
膜片的选择需要根据需求来确定其尺寸、材料和型号等参数。
制动软件的选用制动软件是膜片弹簧离合器的重要组成部分,其质量和设计直接影响离合器的变速特性。
因此,在设计时必须详细考虑制动软件的参数、工艺和质量问题。
具体实现方法了解了膜片弹簧离合器的设计要点之后,下面我们将介绍一下具体的实现方法和操作流程。
装配前的准备工作在进行装配工作之前,我们需要对膜片弹簧离合器的各个部件进行检查和清洁,以确保其质量和工作安全。
同时,也需要对装配环境进行清洁和消毒,以保证零部件不受到污染。
确定膜片的安装位置膜片的安装位置必须要确定,一般是在离合器盘板的中心位置。
在安装之前,需要将膜片按照设计要求进行预弯曲处理。
检查膜片的合适性在安装膜片之前,需要检查膜片的质量和合适性。
在检查时,需要检查其外观、尺寸、弹性检测等行为。
安装制动软件安装制动软件是整个装配过程中非常关键的一个环节,需要认真按照设计要求进行操作。
在安装制动软件时,需要掌握正确的操作方法,以确保制动软件安装的稳定性和可靠性。
11.2_膜片弹簧离合器
§11.2 膜片弹簧离合器一、组成与工作原理1.组成:由离合器盖、膜片弹簧、压盘、从动盘和支承圈等组成。
2.工作原理✵自由状态:膜片弹簧处于自由状态,离合器盖与飞轮间有一距离l 。
✵接合状态:✵分离过程:→↑↑→↑传动片→压盘→离合器盖从动盘→从动盘毂→摩擦片→转矩(自曲轴)→飞轮离合器输出轴(变速器输入轴)动力传递中断放松摩擦片←摩擦力消失→←拉动压盘右移←膜片弹簧外端右移←分离弹簧钩右移→膜片弹簧绕支承圈顺时针转动(呈反锥形)←膜片弹簧内端(分离指)左移分离轴承左移→踩下踏板→分离叉顺时针转动→✵接合过程:↑→膜片弹簧内端(分离指)右移离合器接合压盘、摩擦片、飞轮紧压在一起(受膜片弹簧力作用)→推动压盘左移←←膜片弹簧外端左移膜片弹簧绕支承圈逆时针转动复原→分离轴承右移放松踏板→分离叉逆时针转动→二、主要零部件1.膜片弹簧⑴结构:为带有锥度的蝶形,其蝶簧部分的小端开有若干条径向切槽及槽末端的圆孔(或方孔),形成若干个弹性杠杆-分离指。
⑵材料:优质高精度弹簧钢板。
⑶加工方法:→凹表面喷丸处理(提高疲劳寿命)←局部高频淬火(提高分离指的耐磨性)→强压处理(将弹簧压平并保持12~14h )压力加工成型→热处理(获得弹性)⑷安装型式✵推式膜片弹簧离合器:膜片锥顶朝后(离开压盘方向),大端靠在压盘上,对压盘施加压力。
✵拉式膜片弹簧离合器:膜片锥顶朝前(指向压盘方向),大端靠在离合器盖上,膜片弹簧中部对压盘施加压力。
⑸支承形式①推式膜片弹簧离合器a.双支承环式✵MF型:膜片弹簧夹在两个支承环之间,用带台肩铆钉与离合器盖定位并铆合在一起,结构较简单。
✵DS型:在标准铆钉杆上套一硬衬套,并在铆钉头处加一刚性挡圈,使前支承环不与铆钉头直接接触,从而提高了耐磨性和使用寿命,但是结构较复杂。
✵DST型:在离合器盖的内边缘上冲有许多相同的舌片,使其将膜片弹簧、两个支承环与离合器盖弯合在一起,省去了支承环处的全部铆钉,使结构更简单、紧凑、寿命长,应用日益广泛。
第三章 膜片弹簧离合器第一节膜片式离合器的结构与工作原理
第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽新M3000系列重卡选用膜片弹簧离合器。
所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆(分离压爪)°WP10系列发动机选装直径©430毫米的膜片弹簧离合器,WP6、WP7系列发动机选装直径©395毫米的膜片弹簧离合器,就是说新M3000重卡的离合器的从动盘(摩擦片)直径为©430毫米或©395毫米。
图3-0离合器操作系统整体空间布局图踏板紧固螺栓拧紧力矩为:21-25Nm,分泵安装螺栓拧紧力矩为:41-51Nm。
一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式,一种是推式,另一种是拉式。
所谓推式离合器,就是与常规离合器相同,离合器分离轴承向前推动膜片弹簧使离合器分离,而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离图3-1就是推式离合器的压盘总成,图3-2所示为拉式离合器压盘总成。
图3-1推式离合器压盘总成图3-2拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳9.飞轮壳10.离合器工作缸(分泵)11•推杆图3-3推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。
如图3-3,推式离合器与常规的螺旋弹簧离合器结构相近,只是用一只膜片弹簧代替了螺旋弹簧和分离杠押分离压爪)。
膜片弹簧4是一个鼓形弹簧,在内圈圆周上开有若干槽,它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用,同时又起到分离杠杆的作用。
如图3-5,与常规螺旋弹簧离合器不同的是,膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。
每个传动片都是由四片弹性刚片组成。
它的作用是将发动机旋转的动力传递给压盘,从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。
1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳9.飞轮壳10.离合器工作缸(分泵)11•推杆图3-4推式离合器工作原理图图3-5压盘壳与压盘之间的传动片如图3-3和3-4,膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。
膜片弹簧说明书
摘要离合器是汽车传动系中的重要部件,它的构造特性与发展和传动系紧密相关,本文针对哈弗H6 2017 运动版1.5T 自动两驱豪华型 210/2200-4500汽车的各项参数,设计拉式膜片弹簧离合器。
离合器设计的内容主要包括压盘总成、从动盘、摩擦片和膜片弹簧三个部分。
首先,对离合器各零件的参数、尺寸、材料、及结构进行设计计算,然后使用catia 作图。
本文还重点研究了膜片弹簧在分离过程中的受力,对受力过程进行数学分析,并对其进行校核,以提高膜片弹簧离合器的使用寿命,使膜片弹簧离合器在工作过程中处于最佳状态。
关键词:离合器;膜片弹簧;从动盘;压盘;摩擦片第一章离合器介绍1.1离合器的概述按动力传递顺序来说,离合器应是传动系中的第一个总成。
顾名思义,离合器是“离”与“合”矛盾的统一体。
离合器的工作,就是受驾驶员操纵,或者分离,或者接合,以完成其本身的任务。
离合器是设置在发动机与变速器之间的动力传递机构,其功用是能够在必要时中断动力的传递,保证汽车平稳地起步;保证传动系换档时工作平稳;限制传动系所能承受的最大扭矩,防止传动系过载。
为使离合器起到以上几个作用,目前汽车上广泛采用弹簧压紧的摩擦式离合器,摩擦离合器所能传递的最大扭矩取决于摩擦面间的工作压紧力和摩擦片的尺寸以及摩擦面的表面状况等。
即主要取决于离合器基本参数和主要尺寸。
膜片弹簧离合器在技术上比较先进,经济性合理,同时其性能良好,使用可靠性高寿命长,结构简单、紧凑,操作轻便,在保证可靠地传递发动机最大扭矩的前提下,有以下优点:(1)结合时平顺、柔和,使汽车起步时不震动、冲击;(2)离合器分离彻底;(3)从动部分惯量小,以减轻换档时齿轮副的冲击;(4)散热性能好;(5)高速回转时只有可靠强度;(6)避免汽车传动系共振,具有吸收震动、冲击和减小噪声能力;(7)操纵轻便;T和后备系数 保持稳定);(8)工作性能(最大摩擦力矩emax(9)使用寿命长。
图1-11.2离合器的功用离合器可使发动机与传动系逐渐接合,保证汽车平稳起步。
推式膜片弹簧离合器设计说明
伊兰特1.6标准型离合器设计目录第1章概述 (2)第2章离合器的结构和基本参数的确定 (3)2.1离合器结构型式的确定 (3)2.2离合器基本参数的确定 (3)第3章离合器的设计 (5)3.1从动盘总成 (5)3.1.1 从动盘毂 (6)3.1.2 从动片设计 (6)3.1.3 从动盘摩擦片 (7)3.1.4 波形片和减振弹簧 (7)3.2膜片弹簧设计 (7)3.2.1膜片弹簧设计计算的基本公式 (8)3.2.2膜片弹簧基本参数的确定 (8)3.2.3 强度校核 (11)3.3离合器盖及压盘总成的设计 (12)3.3.1离合器盖设计 (12)3.4压盘结构设计 (12)3.4.1压盘结构设计 (13)3.4.2压盘几何尺寸的确定 (13)3.4.3传力方式的选择 (13)3.5分离轴承总成 (13)3.6操纵机构设计 (14)参考文献 (14)伊兰特1.6标准型离合器设计第1章概述离合器位于发动机和变速箱之间的飞轮壳,用螺钉将离合器总成固定在飞轮的后平面上,离合器的输出轴就是变速箱的输入轴。
在汽车行驶过程中,驾驶员可根据需要踩下或松开离合器踏板,使发动机与变速箱暂时分离和逐渐接合,以切断或传递发动机向变速器输入的动力。
目前,各种汽车广泛采用的摩擦离合器是一种依靠主从动部分之间的摩擦来传递动力且能分离的装置。
它主要包括主动部分、从动部分、压紧机构、和操纵机构等四部分。
离合器的功用主要的功用是切断和实现发动机对传动系的动力传递,保证汽车起步时将发动机与传动系平顺地接合,确保汽车平稳起步;在换档时将发动机与传动系分离,减少变速器中换档齿轮之间的冲击;在工作中受到较大的动载荷时,能限制传动系所承受的最大转矩,以防止传动系各零件因过载而损坏;有效地降低传动系中的振动和噪声。
膜片弹簧离合器是近年来在轿车和轻型汽车上广泛采用的一种离合器,它的转矩容量大而且较稳定,操作轻便,高速是平衡性好、结构简单且较紧凑、散热通风性能好、使用寿命长,也能大量生产。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
精品河北工业大学毕业设计说明书(论文)作者:张洁学号: 070300 学院:机械学院系(专业):车辆工程题目:离合器结构设计与强度分析指导者:刘茜副教授评阅者:2011年05月28日目录1 绪论 (1)1.1 离合器发展历史及趋势 (1)1.2 离合器概述 (1)2 离合器的结构设计 (5)2.1 从动盘总成 (5)2.2 压盘 (7)2.3 膜片弹簧 (8)2.4 分离杠杆、分离轴承 (8)2.5 离合器的散热通风 (8)2.6 离合器盖 (9)2.7 本章小结 (9)3 离合器的设计计算及校核 (9)3.1 离合器设计已知的各项数据 (9)3.2 膜片弹簧的设计与校核 (10)3.3 摩擦片的设计 (17)3.4 压盘的设计与校核 (20)3.5 减震弹簧的计算与校核 (21)3.6 从动盘毂的选取与校核 (23)3.7 操纵机构 (24)3.8 本章小结 (26)结论 (27)参考文献 (28)致谢 (29)1 绪论本次毕业设计选择课题为离合器结构设计及强度分析。
离合器作为底盘传动系统中的重要部件,它在发动机到传动系之间起到桥梁作用,故它的重要性不可忽视。
一个良好的离合器能够大幅提高汽车的驾驶舒适性、动力性及寿命,所以设计一个操纵简便、使用效率高的离合器是十分必要的。
故而选择离合器设计的课题能够提高对汽车的重要部件的认知度。
1.1 离合器发展历史及趋势对于内燃机汽车来说,离合器在机械传动系[1]中作为一个独立的总成而存在,它是汽车传动系中直接与发动机相连接的总成。
目前,各种汽车广泛采用的摩擦式离合器,是主要依靠主、从动部分之间的摩擦来传递动力且能分离的装置。
在早期研发的离合器中,锥形离合器最为成功。
现今所用的盘片式离合器的先驱是多片盘式离合器,它是直到1925年以后才出现的。
20世纪20年代末,直到进入30年代时,只有工程车辆、赛车和大功率的轿车上才采用多片离合器。
多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式离合器[2]。
近年来,随着人们对离合器的要求越来越高,传统的推式膜片弹簧离合器结构正逐步地向拉式膜片弹簧离合器结构发展,传统的操纵形式正向自动操纵的形式发展。
因此,提高离合器的可靠性和延长其使用寿命,适应发动机的高转速,增强离合器传递转矩的能力和简化操纵,已成为离合器的发展趋势。
1.2 离合器概述1.2.1 离合器的分类[3]现代各类汽车上应用最广泛的离合器是干式盘形摩擦离合器,可按从动盘数目不同、压紧弹簧布置形式不同、压紧弹簧结构形式不同和分离时作用力方向不同分类如图1.1所示:图1.1 离合器分类1.2.2 现代汽车离合器应满足的要求根据离合器的功用,它应满足下列主要要求[4]-[10]:(1)能在任何行驶情况下,可靠地传递发动机的最大转矩并有适当的转矩储备,又能防止传动系过载。
(2)接合要完全、平顺、柔和,保证汽车起步起步时没有冲撞或抖动。
(3)分离迅速、彻底。
换档时若离合器分离不彻底,则飞轮上的力矩继续有一部份传入变速器,会使换档困难,引起齿轮的冲击响声。
(4)从动盘的转动惯量小。
离合器分离时,和变速器主动齿轮相连接的质量就只有离合器的从动盘。
减小从动盘的转动惯量,换档时的冲击即降低。
(5)应有足够的吸热能力和良好的通风散热效果,以保证工作温度不致过高,延长其使用寿命。
摩 擦 离 合 器按从动盘数分类按弹簧布置形式分类按弹簧形式分类 单 片双 片 多 片 圆 周 布 置 中 央 布 置 斜 向 布 置 圆柱螺旋弹簧 圆锥螺旋弹簧 膜 片 弹 簧 按作用力方向分类推 式 拉 式(6)应能避免和衰减传动系的扭转振动,并具有吸收振动、缓和冲击和降低噪音的能力。
(7)操纵轻便、准确,以减少驾驶员的疲劳。
(8)作用在从动盘上的总压力和摩擦材料的摩擦因数在离合器工作过程中的变化要尽可能小,以保证有稳定的工作性能。
(9)具有足够的强度和良好的动平衡,以保证其工作可靠、使用寿命长。
(10)结构应简、紧凑,质量小,制造工艺性好,拆装、维修、调整方便等。
1.2.3 离合器的功用[4]-[10]:(1)在汽车起步时,通过离合器主动部分(和发动机曲轴相连)和从动部分(与变速器第一轴相接)之间的滑磨、转速的逐渐接近,使旋转着的发动机和原来静止的传动系平稳地联接起来,以保证汽车平稳起步。
(2)当变速器换档时,通过离合器主从动部分的迅速分离来切断动力传递,以减轻换档时齿轮间的冲击,便于换档。
(3)当传给离合器的扭矩超过其所能传递的最大力矩(即离合器的最大摩擦力矩)时,其主从动部分将产生相对滑磨。
这样离合器起着保护传动系防止其过载的作用。
1.2.4 膜片弹簧离合器的优缺点离合器压紧装置按弹簧形式分类可分为周布弹簧式、中央弹簧式、斜置弹簧式、膜片弹簧式等。
而膜片弹簧与其他几类相比有以下几个优点:(1)由于膜片弹簧有理想的非线性特征,弹簧压力在摩擦片磨损范围内能保证大致不变,从而使离合器在使用中能保持其传递转矩的能力不变。
当离合器分离时,弹簧压力不像圆柱弹簧那样升高,而是降低,从而降低踏板力;(2)膜片弹簧兼起压紧弹簧和分离杠杆的作用,使结构简单紧凑,轴向尺寸小,零件数目少,质量小;(3)高速旋转时,压紧力降低很少,性能较稳定;而圆柱弹簧压紧力明显下降;(4)由于膜片弹簧大断面环形与压盘接触,故其压力分布均匀,摩擦片磨损均匀,可提高使用寿命;(5)易于实现良好的通风散热,使用寿命长;(6)平衡性好;(7)有利于大批量生产,降低制造成本。
但膜片弹簧的制造工艺较复杂,对材料质量和尺寸精度要求高,其非线性特性在生产中不易控制,开口处容易产生裂纹,端部容易磨损。
近年来,由于材料性能的提高,制造工艺和设计方法的逐步完善,膜片弹簧的制造已日趋成熟。
因此,本次离合器选用膜片弹簧式离合器。
1.2.5 推式膜片弹簧离合器的优缺点[13]-[16]与拉式相比,推式膜片弹簧离合器具有许多优点:(1)相对于拉式膜片弹簧离合器,推式的结构以及分离轴承的结构更简单,便于设计;(2)推式膜片弹簧离合器拆装更加方便;同时,推式膜片弹簧离合器也存在一些缺点:(1)推式膜片弹簧需采用直径较小的膜片弹簧,降低了压紧力与传递转矩的能力,弹簧应力较大,需较大的踏板力;(3)在接合或分离状态下,离合器盖的变形量大;(4)推式的杠杆比小于拉式的杠杆比,传动效率较低,踏板操纵更艰难,推式图1.2 推式膜片弹簧离合器式的踏板力比拉式的一般要增加约25%-30%;(5)易产生冲击和噪声,使用寿命相对较短;本次离合器设计选用推式膜片弹簧离合器结构。
1.2.5 推式膜片弹簧离合器工作原理如图1.2[4]所示,摩擦离合器一般是有主动部分、从动部分组成、压紧机构和操纵机构[11]-[12]四部分组成。
离合器在接合状态时,发动机扭矩自曲轴传出,通过飞轮和压盘借摩擦作用传给从动盘,在通过从动轴传给变速器。
当驾驶员踩下踏板时,通过推杆,分离叉、分离套筒和分离轴承,将分离杠杆的内端推向左方,由于分离杠杆的中间是以离合器盖上的铆钉为支点,而外端与压盘连接,所以能克服压紧弹簧的力量拉动压盘向右,这样,从动盘两面的压力消失,因而摩擦力消失,发动机的扭矩就不再传入变速器,离合器处于分离状态。
当放开踏板,膜片回位弹簧克服各拉杆接头和支承中的摩擦力,使踏板返回原位。
此时膜片弹簧弹簧就推动压盘向左,仍将从动盘压紧在飞轮上,这样发动机的扭矩又传入变速器。
2 离合器结构设计为了达到任务书中所给的数据要求,设计时应根据车型的类别、使用要求、制造条件,以及“系列化、通用化、标准化”的要求等,合理选择离合器结构。
2.1 从动盘总成从动盘有两种结构形式:带扭转减震器的和不带扭转减震器的。
不带扭转减震器的从动盘结构简单,重量较轻。
但带扭转减震器的从动盘可以避免汽车传动系的共振,缓和冲击,减小噪声,提高零件的寿命,改善汽车行驶的舒适性,并使汽车起步平稳。
因为本次离合器设计选用的事带有扭转减震器的从动盘结构,如图1.3所示。
从动盘总成由从动片、从动盘穀、摩擦片、扭转减震器等零件组成。
从动盘总成的设计应满足如下几个方面的设计要求:(1)为减少变速器换挡时轮齿间的冲击,从动盘转动惯量应尽可能小;(2)为了保证汽车平稳起步、摩擦面片上的压力分布均匀等,从动盘应具有轴向弹性;图2.1 带扭转减震器的从动盘1-从动片和减震盘 2-减震弹簧 3-阻尼片 4-紧固螺钉 5-蝶形弹簧 6-限位销 7-从动盘毂(3)为了避免传动系的扭转共振以及缓和冲击载荷,应装扭转减振器;(4)要有足够的抗爆裂强度。
2.1.1 从动片本次设计采用从动片的结构形式是整体式弹性从动片。
设计从动片时,应尽量减轻其重量,并应使其质量的分布尽可能地靠近旋转中心,以获得最小的转动惯量,因而从动片一般做的比较薄,通常是1.2-2.0mm厚的钢板冲压而成。
本设计中考虑到离合器传动的转矩较大,采用2.5mm厚设计。
同时将从动片外缘的盘形部分磨薄,使其质量分布更加靠近旋转中心。
从动片沿半径方向开槽,将外缘分割成无片扇形,并将扇形部分冲压成依次向不同方向弯曲的波浪形,使其具有轴向弹性。
从而保证了主动盘和从动盘之间的压力以及离合器所传递的转矩能平稳增长,延长摩擦片的使用寿命2.1.2 从动盘毂本次设计采用齿侧定心的矩形花键,从动盘毂与花键轴之间为间隙配合,从动盘毂可在花键轴上自由滑动。
为保证从动盘毂在变速器第一轴上滑动是不产生歪斜,影响离合器的彻底分离,从动盘毂的轴向长度不宜过小,最长可达花键外径的1.4倍。
本次设计从动盘毂轴向长度为57mm,其结构见图2.2。
图2.2 离合器从动盘毂2.1.3 摩擦片及摩擦材料单片离合器因为结构简单,尺寸紧凑,散热良好,维修调整方便,从动部分转动惯量小,在使用时能保证分离彻底接合平顺,所以被广泛使用于轿车和中、小型货车,因此本次设计选择单片离合器。
摩擦片数为2。
选用摩擦材料时应考虑如下一些问题:摩擦系数稳定、工作温度、单位压力的变化对其影响要小,有足够的机械强度和耐磨性;热稳定性好,磨合性好,密度小;有利于结合平顺,长期停放离合器摩擦片不会粘着现象的。
综上所述,选择石棉基材料。
同时,摩擦片从动钢片用铆钉连接,连接可靠,更换摩擦片方便。
2.1.4 扭转减震器扭转减震器主要由弹性元件和阻尼元件组成。
弹性元件可降低传动系的首端扭转刚度,从而降低传动系扭转系统的某阶固有频率,改变系统的固有振型,使之尽可能避免由发动机转矩主谐量激励引起的共振。
但是,这种共振往往难以避免。
汽车行驶在不平的道路上行驶阻力也会时刻变化。
当由于路面不平引起的激力频率与传动系的某阶自振频率重合时,也会发生共振现象。
阻尼元件则可有效的耗散此时的振动能量,因而扭转减震器可有效地降低传动系共振载荷与噪声。
