围护结构实体检测作业指导书
围护结构传热系数检测作业指导书(山东鉴玺工程质量检测有限公司)
作业指导书批准人：颁布日期：实施日期：审核：编写：职业道德规范一、服从领导的统一安排，统一指挥。
二、爱岗敬业，积极热忱，恪尽职守，始终如一。
三、提高技能，持证上岗，无上岗证及不能胜任者不得独立操作报出数据。
四、以科学严谨的态度、公正无私的作风对待检验工作。
五、不欺瞒客户，不得以不正确或无效的检验方法进行检验。
六、工作期间精力集中，不得漫不经心或擅自离岗。
七、不虚报、空报数据，以实测结果为准。
八、保质保量及时地完成检验工作。
九、有问必答，有惑必解，体现全方位高效优质服务。
十、衣帽整齐干净，室内环境清洁。
目录修改页职业道德规范目录第一章检测目的第二章适用范围第三章依据标准第四章检验仪器第五章检验步骤第六章数据处理第七章注意事项第八章附表第一章试验目的1、规范本公司检测安全网的作业过程，确保检测符合规范要求第二章适用范围使用本公司对安全网的性能测试第三章依据标准GB5725-2009《安全网通用技术条件》第四章检测仪器1、AQW-I安全网抗冲击及耐贯穿性能试验机第五章实验步骤测试钢球试验：1 按下降按钮将快速释放机构移动到可以安装钢球的位置，再将钢球挂在快速释放机构吊环上。
按上升按钮将钢球提升到制定高度，然后按下释放按钮钢球自由下落冲击试件。
2被测试件的种类和大小各不相同，在试验不同规格的安全网时可通过移动钢管与钢管扣件调整试件框的大小，进行安装试件。
调整后的试件框中心必须与释放机构的吊环中心一致。
耐贯穿性能试验：1 耐贯穿性能试验被测试件需放（1×1）m，倾斜30°框架内。
在试验前将释放机构放下到可以安装测试棒的位置，再摆放试件框将其中心与释放机构吊环中心一致。
安装测试棒至释放机构吊环上，将其提升到制定高度，按下释放按钮测试棒自由下落冲击试件。
2 在进行贯穿性能试验时，必须先将释放机构降下到可以安装冲击物的制定高度后，再摆放试件框。
试件框脚轮通过固定顶杆固定。
第六章主要数据指标1.钢球质量：（100±1）kg2.测试棒质量：（5±0.2）kg3.检测试件最大规格：6000mm×3000mm4.设备外形尺寸（长宽高）：（7200×4200×12000）mm5.电压：AC380V 1.8kw第七章注意事项1.安全网试验属破坏性试验，试验时需有安全人员协助，以防造成误伤事故。
房屋及围墙和其它公用设施详细检查作业指导书
XXXX 有限公司房屋及围墙和其它公用设施详细检查作业指导书XXXX 有限公司XXXX LTD.,检查记录：每次检查后，应详细记录检查结果，包括发现的问题、位置、严重程度等。
报告提交：检查记录应及时提交给物业管理公司，并由公司进行评估和处理。
七、应急措施在检查过程中如发现紧急情况（如结构严重损坏、设备故障等），应立即采取应急措施，并通知相关人员进行处理。
八、附则本作业指导书由物业管理公司负责解释和修订。
本作业指导书自发布之日起执行。
以上作业指导书旨在确保小区房屋、围墙及其它公用设施的安全与完好，保障居民的生活质量。
处理检查中发现的小区设施老化问题，需要采取一系列综合措施，包括明确责任主体、加强维护管理、提升居民意识以及建立定期检查和维修机制。
以下是详细的步骤和建议：明确责任主体1.物业管理服务与市政专业经营部分的责任划分：根据相关法律法规，明确小区物业管理服务与市政专业经营部分的责任，确保各自的维护维修责任清晰。
2.物业服务企业的义务：明确物业服务企业对公共设施的维护责任，建立相应的定期维修检查机制。
加强维护管理1.定期检查和维护：针对小区内消防设施、公共管线等设施，安排专人定期检查维护，发现问题及时处理。
2.隐蔽工程的特殊处理：对于地埋管线等隐蔽工程，要求物业服务企业定期开挖检查和维护，确保及时发现和解决问题。
提升居民意识1.培养居民公共意识：通过宣传教育，培养居民对公共设施维护的意识，鼓励居民参与设施的日常检查和维护。
2.拓宽多方沟通渠道：建立居民与物业、社区之间的有效沟通渠道，及时反馈和处理设施问题。
2建立定期检查和维修机制1.定期检查制度：建立定期检查制度，对小区内的公共设施进行定期检查，确保设施的正常运行。
2.及时维修和整改：对于检查中发现的问题，及时进行维修和整改，避免问题扩大化。
围护结构检测委托书
围护结构检测委托书尊敬的围护结构检测机构：我是xxxxxxxx（委托单位名称），特此向贵机构委托进行围护结构的检测工作。
为了保证检测工作的准确性和规范性，特向贵机构提出以下要求和约定，望贵机构认真履行检测职责，确保检测结果的可靠性和科学性。
一、委托内容本次委托涉及的围护结构检测范围主要包括但不限于以下几个方面：1. 结构稳定性检测：对围护结构的整体稳定性进行全面检测，包括结构基础、墙体、支撑结构等部分的评估和分析。
2. 材料性能测试：对围护结构所使用的材料进行性能测试，包括抗压强度、抗拉强度、耐久性等方面的测定。
3. 破坏性测试：如有需要，在保证围护结构不受到严重损坏的前提下，进行破坏性测试，以获取更准确的检测结果。
4. 其他相关检测：根据实际情况，可能需要进行其他相关的围护结构检测工作，请贵机构根据需要进行相应的测试并提供相关报告。
二、检测要求1. 本次委托的围护结构检测要求严格按照国家及行业相关标准进行操作，确保检测结果的科学性和准确性。
2. 检测过程中，希望贵机构能派遣技术人员到现场进行操作，并提供专业的仪器设备，以确保检测过程的规范和数据的可靠性。
3. 检测报告的编制需详尽、准确、清晰，并在报告中阐述检测结果、结论和建议，以便于我们更好地了解围护结构的状况，并根据检测结果进行相应的修缮和维护工作。
三、保密协议1. 贵机构在进行围护结构检测时，可能会接触到我们的保密信息。
为维护我们的合法权益，保护我们的商业机密，贵机构需保证不将相关保密信息泄露给任何第三方。
2. 贵机构需要采取相应的技术和组织措施，确保我们的保密信息的安全性。
3. 在检测报告中，不得出现我们的商业机密和保密信息。
四、费用和付款1. 本次围护结构检测的费用由委托单位承担。
具体费用的支付方式、时间和方式可协商约定。
2. 如因项目变更或取消而导致的额外费用，由委托单位承担。
五、法律责任和争议解决1. 在围护结构检测中出现的任何事故或损失，由贵机构承担相应的法律责任，委托单位不承担由此产生的任何责任。
最新围护结构检测委托书
最新围护结构检测委托书委托方（甲方）：________________受托方（乙方）：________________鉴于甲方需要对其所属的围护结构进行检测以确保其安全性和功能性，现委托乙方进行相关检测工作。
根据《中华人民共和国合同法》及相关法律法规，甲乙双方在平等、自愿的基础上，就围护结构检测事宜达成如下协议：一、检测范围及内容1. 乙方应按照甲方提供的围护结构清单，对所有列明的结构进行全面检测。
2. 检测内容包括但不限于结构完整性、材料性能、耐久性评估、裂缝及缺陷分析等。
3. 乙方应使用行业内认可的检测方法和设备，确保检测结果的准确性和可靠性。
二、检测时间及进度1. 乙方应在合同签订后的____个工作日内完成所有检测工作。
2. 乙方应提前与甲方沟通检测时间表，并确保在约定时间内完成各阶段检测任务。
三、检测报告1. 乙方完成检测后，应向甲方提交一份书面检测报告。
2. 检测报告应包含检测结果、数据分析、问题诊断及建议措施等内容。
3. 报告应由乙方的技术负责人签字确认，并加盖乙方单位公章。
四、费用支付1. 双方经协商一致，检测费用总计为人民币____元。
2. 甲方应在合同签订后____个工作日内支付50%的检测费用作为预付款。
3. 乙方提交检测报告并经甲方确认无误后，甲方应在____个工作日内支付剩余50%的费用。
五、保密条款1. 乙方应对在检测过程中获得的甲方资料和信息负有保密义务，未经甲方书面同意，不得向第三方泄露。
六、违约责任1. 如乙方未能按期完成检测或检测结果存在严重错误，甲方有权要求乙方重新检测，并承担由此产生的额外费用。
2. 如甲方未按约定支付检测费用，乙方有权暂停检测工作，直至收到相应款项。
七、争议解决如双方在合同履行过程中发生争议，应首先通过友好协商解决；协商不成的，可向有管辖权的人民法院提起诉讼。
八、其他1. 本委托书一式两份，甲乙双方各执一份，具有同等法律效力。
2. 本委托书自双方签字盖章之日起生效。
围护结构实体检测作业指导书
围护结构检测作业指导书一.对《建筑节能工程施工质量验收规范》的介绍《建筑节能工程施工质量验收规范》GB50411–2007依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准，为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果。
主要突出了工程验收中的基本要求和重点，并充分考虑了我国现阶段建筑节能的实际情况。
本规范适用于新建、改建和扩建的民用建筑工程中墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。
二. 检测术语、检测方案及检测流程2.1 检测术语2.1.1 进场验收对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核查并形成相应验收记录的活动。
2.1.2 进场复验进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。
2.1.3 见证取样送检施工单位在监理工程师或建设单位代表见证下，按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测的活动。
2.1.4 现场实体检验在监理工程师或建设单位代表的见证下，对已经完成施工作业的分项或分部工程，按照有关规定在工程实体上抽取试样，在现场进行检验或送至有见证检测资质的检测机构进行检验的活动。
简称实体检验或现场检验。
2.1.5 质量证明文件随同进场材料、设备等一同提供的能够证明其质量状况的文件。
通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。
进口产品应包括出入境商品检验合格证明。
适用时，也可包括进场验收、进场复验、见证取样检验和现场实体检验等资料。
2.1.6 核查对技术资料的检查及资料与实物的核对。
包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性以及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。

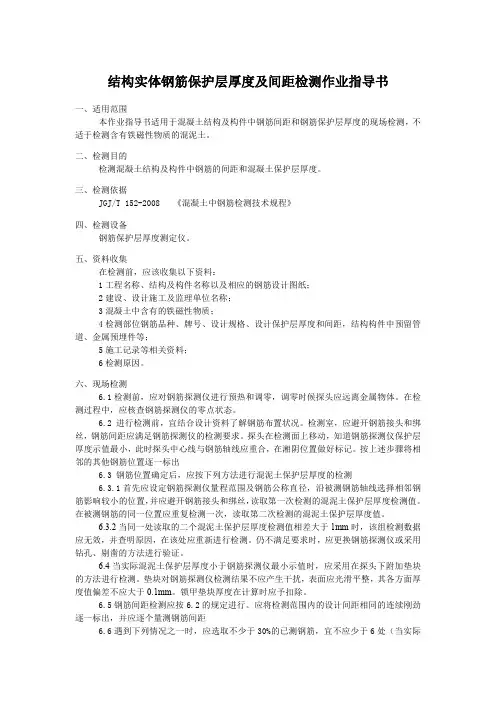

结构实体钢筋保护层厚度及间距检测作业指导书
结构实体钢筋保护层厚度及间距检测作业指导书
一、适用范围 本作业指导书适用于混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测，不 适于检测含有铁磁性物质的混泥土。 二、检测目的 检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。 三、检测依据 JGJ/T 152-2008
《混凝土中钢筋检测技术规程》
7.2 检测钢筋间距时，可根据实际需要采用绘图方式给出结果。当同一构件检测钢筋不少于 7 根钢筋（6 个间隔）时，也可给出被测钢筋的最大间距、最小间距，并按下式计算钢筋平 均间距：
Sm,i=
式中
n si i 1 n
Sm,i——钢筋平均间距，精确至 1mm Si——第 i 个钢筋间距，精确至 1mm
四、检测设备 钢筋保护层厚度测定仪。 五、资料收集 在检测前，应该收集以下资料： 1 工程名称、结构及构件名称以及相应的钢筋设计图纸； 2 建设、设计施工及监理单位名称； 3 混凝土中含有的铁磁性物质； 4 检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管 道、金属预埋件等； 5 施工记录等相关资料； 6 检测原因。 六、现场检测 6.1 检测前，应对钢筋探测仪进行预热和调零，调零时候探头应远离金属物体。在检 测过程中，应核查钢筋探测仪的零点状态。 6.2 进行检测前，宜结合设计资料了解钢筋布置状况。检测室，应避开钢筋接头和绑 丝，钢筋间距应满足钢筋探测仪的检测要求。探头在检测面上移动，知道钢筋探测仪保护层 厚度示值最小，此时探头中心线与钢筋轴线应重合，在湘阴位置做好标记。按上述步骤将相 邻的其他钢筋位置逐一标出 6.3 钢筋位置确定后，应按下列方法进行混泥土保护层厚度的检测 6.3.1 首先应设定钢筋探测仪量程范围及钢筋公称直径，沿被测钢筋轴线选择相邻钢 筋影响较小的位置， 并应避开钢筋接头和绑丝， 读取第一次检测的混泥土保护层厚度检测值。 在被测钢筋的同一位置应重复检测一次，读取第二次检测的混泥土保护层厚度值。 6.3.2 当同一处读取的二个混泥土保护层厚度检测值相差大于 1mm 时，该组检测数据 应无效，并查明原因，在该处应重新进行检测。仍不满足要求时，应更换钢筋探测仪或采用 钻孔、剔凿的方法进行验证。 6.4 当实际混泥土保护层厚度小于钢筋探测仪最小示值时，应采用在探头下附加垫块 的方法进行检测。垫块对钢筋探测仪检测结果不应产生干扰，表面应光滑平整，其各方面厚 度值偏差不应大于 0.1mm。锁甲垫块厚度在计算时应予扣除。 6.5 钢筋间距检测应按 6.2 的规定进行。应将检测范围内的设计间距相同的连续刚劲 逐一标出，并应逐个量测钢筋间距 6.6 遇到下列情况之一时，应选取不少于 30%的已测钢筋，宜不应少于 6 处（当实际
围护结构现场实体检验
9.1.1建筑围护结构施工完成后,应对围护结构的外冷、夏热冬冷地区的外窗气密性进行现场实体检测。
当条件具备时,也可直对围护结构的传热系数进行检测9.1.2外墙节能构造的现场实体检验方法见本规范附录Ca.验证墙体保温材料的种类是否符合设计要求其检验目的是:b.验证保温层厚度是否符合设计要求C.检查保温层构造做法是否符合设计和施工方案要求。
9.1.3严寒、寒冷、夏热冬冷地区的外窗现场实体检测应按照国家现行有关标准的规定执行。
其检验目的是验证建筑外窗气密性是否符合节能设计要求和强家有关标准的规定。
9.1.4外墙节能构造和外窗气密性的现场实体检验,其抽样数量可以在合中约定,但合同中约定的抽样数量不应低于本规范的要求。
当无合同约定时应照下列规定抽样a.每个单位工程的外墙至少抽查3处,每处一个检查点;当一个单位工程墙有2种以上节能保温做法时,每种节能做法的外墙应抽查不少于3处b.每个单位工程的外窗至少抽查3樘。
当一个单位工程外窗有2种以上品种类型和开启方式时,每种品种、类型和开启方式的外窗应抽查不少于39.1.5外墙节能构造的现场实体检验应在监理(建设)人员见证下实施,可委托有资质的检测机构实施,也可由施工单位实施。
9.1.6外窗气密性的现场实体检测应在监理(建设)人员见证下抽样,有资质的检测机构实施。
9.1.7当对围护结构的传热系数进行检测时,应由建设单位委托具各检测资质的检测机构承担;其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定。
9.1.8当外墙节能构造或外窗气密性现场实体检验出现不符合设计要求和标准规定的情况时,应委托有资质的检测机构扩大一倍数量抽样,对不符合要求的项目或参数再次检验。
仍然不符合要求时应给出“不符合设计要求”的结论。
对于不符合设计要求的围护结构节能构造应查找原因,对因此造成的对建筑节能的影响程度进行计算或评估,采取技术措施予以弥补或消除后重新进行检测合格后方可通过验收。
试验检测作业指导书
试验检测作业指导书(一)测试前的准备工作1．工程名称及设计、施工、监理（或监督）和建设单位名称。
2．结构或构件名称、外形尺寸、数量及混凝土强度等级。
3．水泥品种、强度等级、安定性、厂名、砂石种类、粒径、外加剂或掺合料品种、掺量、混凝土配合比等。
4．施工时材料计量情况、模板类型、浇筑、养护情况及成型日期。
5．必要的设计图纸和施工纪录。
6．结构或构件存在的质量问题，混凝土试块抗压报告等。
1．按单个构件检测时，应在构件上均匀布置测区，且不少于10个；2．当对同批构件抽样检测时，构件抽样数应不少于同批构件的30％，且不少于4件，每个构件测区数不少于10个；3．对长度小于或等于2m的构件，其测区数量可适当减少，但不应少于3个。
4．测区的布置应在构件混凝土浇筑方向的侧面；5．测区应均匀分布，相邻两测区间距不宜大于2m，，测区宜避开钢筋密集区和预埋件。
6．测区尺寸为200mm某200mm，相对的两个200mm某200mm方块应视为一个测区。
7．测试面应清洁、平整、干燥，不应有接缝、饰面层、浮浆和油垢，并避开蜂窝、麻面部位，必要时可用砂轮片清除杂物和磨平不平整处，并擦净残留粉尘。
回弹测试、数据计算及修正均与回弹法测试混凝土强度相同。
(四)操作的注意事项1．操作回弹仪时，回弹仪的轴线始终应与测试面垂直。
2．超声声时测量时，换能器与混凝土之间的良好耦合是十分必要的。
3．同批构件的条件是：混凝土强度等级相同；混凝土原材料、配合比、成型工艺、养护条件及龄期基本相同；构件种类相同；在施工阶段所处状态相同。
(五)超声声速值的测量与计算1．超声声时值的测量超声测点应布置在回弹测试的同一测区呢，在每个测区内的相对测试面上，应布置三个测点。
应保证换能器与混凝土耦合良好，且发射和接受换能器的轴线应在同宜直线上。
浇筑面超声测点图2-1-1超声测点布置2．声速值计算声速值按照下式计算：vltmtm式中：v-测区声速值（km/）；l-超声测距（mm）；(t1t2t3)3。
围护结构现场实体检验
附录C 外墙节能构造钻芯检验方法
4 按照本规范14.1.2条的检验目的给出是 否符合设计要求的检验结论； 5 附有带标尺的芯样照片并在照片上注明 每个芯样的取样部位； 6 监理（建设）单位取样见证人的见证意 见； 7 参加现场检验的人员及现场检验时间； 8 检测发现的其他情况和相关信息。
附录C 外墙节能构造钻芯检验方法 ☼ 给出钻芯检验外墙节能构造的检验报告主
14.1 围护结构现场实体检验
☼ 规定了现场实体检验的抽样数量。
☼ 给出了确定抽样数量的方法：
☼ 在合同中约定（但约定不能低于…）；
☼ 本规范规定的是最低数量。
一个单位工程每项实体检验最少抽查 3个试件（3个点、3樘窗等）
14.1 围护结构现场实体检验
14.1.5 外墙节能构造的现场实体检验应在监 理（建设）人员见证下实施，可委托有资 质的检测机构实施，也可由施工单位实施。
附录C 外墙节能构造钻芯检验方法 ☼ 给出是否符合设计要求结论的判断方法
☼ 实测厚度的平均值达到设计值95%以上， ☼ 否则应判不符合设计要求。
且最小值达到设计90%以上时，应判符合；
附录C 外墙节能构造钻芯检验方法
C.0.9 实施钻芯检验外墙节能构造的机构 应出具检验报告。检验报告的格式可参照 表C.0.9样式。检验报告至少应包括下列内 容： 1 抽样方法、抽样数量与抽样部位； 2 芯样状态的描述； 3 实测保温层厚度，设计要求厚度；
☼ 受到检测条件、检测费用和检测周期的制
约，对墙体等进行传热系数检测难以广泛
推广；
☼ 规定了建筑围护结构现场实体检验项目为 外墙节能构造和建筑外窗。
14.1 围护结构现场实体检验
14.1.2 外墙节能构造的现场实体检验方法见 本规范附录C。其检验目的是： 1 验证墙体保温材料的种类是否符合设计 要求； 2 验证保温层厚度是否符合设计要求；
围护结构节能性能施工质量及评价作业指导书
围护结构节能性能施工质量及评价作业指导书一、目的：指导检查员进行围护结构节能性能施工质量及评价，规范检查过程，得到准确的检查结论，出具合格的检查报告。
二、范围：用于围护结构节能性能施工质量及评价。
三、引入文件：《采暖居住建筑节能检测标准》JGJ 132-2001《建筑节能工程施工质量验收规范》GB 50411-2007 《外墙外保温工程技术规程》JGJ 144-2007《聚苯乙烯（EPS）板外保温工程施工及验收规程》DB 22/T 278-2005 《公共建筑节能设计标准》DB 22/436-2007 《膨胀聚苯板薄抹灰外墙外保温系统》JC 149-2003四、职责：由检查员使用，监督员负责监督，技术负责人对此作业指导书解释。
五、内容：由委托方提供：（1）外保温系统的设计图纸、图纸会审、设计变更和洽商记录；（2）施工方案和施工工艺；（3）外保温系统的型式检验报告及其主要组成材料的产品合格证、出厂检验报告、进场验收记录；（4）施工技术交底；（5）施工工艺记录及施工质量检验记录；（6）其他必须提供的资料。
1、检查外保温系统及主要组成材料型式检验报告和进场复检报告，表1 膨胀聚苯板主要性能指标表2 耐碱网布主要性能指标表3 胶粘剂的性能指标表4 抹面胶浆的性能指标2、取芯法检查保温层厚度是否符合设计要求与标准要求；评定依据：GB 50411-2007。
3、现场测量EPS薄抹灰系统EPS板粘结面积；评定依据：4、检查基层与胶粘剂的拉伸粘结强度试验报告、保温层与基层的拉伸粘结强度试验报告、检查围护结构热工缺陷报告；基层与胶粘剂的拉伸粘结强度≧0.2MPa，保温层与基层的拉伸粘结强度≧0.1MPa，应对实测热像图进行分析并判断是否存在热工缺陷以及缺陷的类型和严重程度，评定依据：GB 50411-2007。
5、当保温层外粘贴饰面砖时，检查饰面砖粘结强度试验报告，当保温系统辅有锚栓时，检查单个锚栓抗拉承载力报告。
[精品文档]围护结构传热系数检测作业指导书
![[精品文档]围护结构传热系数检测作业指导书](https://img.taocdn.com/s3/m/e0ea2074312b3169a451a462.png)
作业指导书批准人：颁布日期：实施日期：审核：编写：职业道德规范一、服从领导的统一安排，统一指挥。
二、爱岗敬业，积极热忱，恪尽职守，始终如一。
三、提高技能，持证上岗，无上岗证及不能胜任者不得独立操作报出数据。
四、以科学严谨的态度、公正无私的作风对待检验工作。
五、不欺瞒客户，不得以不正确或无效的检验方法进行检验。
六、工作期间精力集中，不得漫不经心或擅自离岗。
七、不虚报、空报数据，以实测结果为准。
八、保质保量及时地完成检验工作。
九、有问必答，有惑必解，体现全方位高效优质服务。
十、衣帽整齐干净，室内环境清洁。
目录修改页职业道德规范目录第一章检测目的第二章适用范围第三章依据标准第四章检验仪器第五章检验步骤第六章数据处理第七章注意事项第八章附表第一章试验目的1、掌握建筑外窗传热系数检测的标准方法2、掌握窗户保温性能的分级标准。
第二章适用范围适用于严寒和寒冷地区设置集中采暖的居住建筑及节能技术措施的节能效果检验。
第三章依据标准GB50411-2007《建筑节能工程施工质量验收规范》JGJ 132-2001 《采暖居住建筑节能检验标准》DB13(J)63-2007 《居住建筑节能设计标准》DB 13（J）24-2000《民用建筑节能设计规程》JGJ 26-95 《民用建筑节能设计标准》第四章检测仪器1、建筑热工温度热流巡回检测仪2、黄油材料等。
第四章检测条件检测期间室内平均温度应保持基本稳定，热流计不得受阳光直射，围护结构被测区域的外表面宜避免雨雪侵袭和阳光直射，检测持续时间不应少于96h。
第五章实验步骤1 测点位置的确定测量主体部位的传热系数时，测点位置不应靠近热桥，裂缝和有空气渗漏的部位，不应受加热、制冷装置和风扇的直接影响。
2 热流计和温度传感器的安装①热流计应直接安装在被测围护结构的内表面上，且应与表面完全接触。
②温度传感器应在被测围护结构两侧表面安装。
内表面温度传感器应靠近热流计安装，外表面温度传感器宜在与热流计相对应的的位置安装。
作业指导书——结构实体钢筋保护层厚度及间距检验(按GB50204-2015编制)
结构实体钢筋保护层厚度及间距检验1适用范围本作业指导书适用于普通混凝土结构及构件中钢筋间距和钢筋保护层厚度的现场检测，不适用于含有铁磁性物质的混凝土检测。
2 执行标准GB 50204-2015 《混凝土结构工程施工质量验收规范》GB/T 50344-2004 《建筑结构检测技术标准》JGJ/T 152-2008 《混凝土中钢筋检测技术规程》GB/T 50784-2013《混凝土结构现场检测技术标准》3仪器设备钢筋探测仪或雷达仪。
检测前首先验证仪器必须检定合格，检定日期在有效期内。
4检测目的检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。
钢筋保护层厚度检验是混凝土结构工程施工质量验收中结构实体检测必检项目。
检验为工程验收提供必要的依据。
本文中钢筋保护层厚度检验的抽样、数据测量、合格评定标准均按《混凝土结构工程施工质量验收规范》GB 50204-2015编制。
5资料收集在检测前，应该收集以下资料：1工程名称、结构及构件名称以及相应的钢筋设计图纸；2建设、设计施工及监理单位名称；3混凝土中含有的铁磁性物质；4检测部位钢筋品种、牌号、设计规格、设计保护层厚度和间距，结构构件中预留管道、金属预埋件等；5施工记录等相关资料；6检测原因。
6现场检测6.1检验构件的选取规定结构实体钢筋保护层厚度检验的构件应由均匀分布并应符合下列规定1. 对非悬挑梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验。
2.对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁数量少于10个时，应全数检验。
3.对悬挑板，应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时，应全数检验。
6.2测区、测点的布置6.2.1对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；6.2.2 对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验；6.2.3 对每根钢筋，应选择有代表性的不同部位量测3点取平均值（GB 50204-2015E.0.2）；6.2.4 在测定钢筋保护层厚度时须标记检测范围内设计间距相同的连续钢筋轴线位置，连续量测构件钢筋的间距。
围护结构传热系数现场检测技术规程
围护结构传热系数现场检测技术规程
1. 测量方法，根据围护结构的具体材料和结构类型，可以采用
不同的测量方法，包括热流计法、温度差法、热板法等。
在选择测
量方法时，需要考虑其适用性、精度和实际操作的便利性。
2. 试验设备，现场测量围护结构传热系数需要使用专业的试验
设备，包括热流计、温度传感器、数据采集系统等。
这些设备需要
经过校准和检定，确保测量结果的准确性和可靠性。
3. 测量过程，在进行现场测量时，需要严格按照技术规程的要
求进行操作，包括安装传感器、控制环境条件、记录数据等。
同时
需要注意现场的环境影响，如风速、气温等因素对测量结果的影响。
4. 数据处理，测量完成后，需要对采集到的数据进行处理和分析，计算围护结构传热系数的数值。
在数据处理过程中，需要考虑
误差修正、数据平滑等技术，确保得到准确的传热系数结果。
5. 报告编制，最后，根据测量结果编制现场检测报告，报告应
包括测量方法、设备使用情况、数据处理过程、测量结果等内容，
同时对测量中存在的问题和不确定性进行分析和说明。
总之，围护结构传热系数现场检测技术规程涉及到测量方法、试验设备、测量过程、数据处理和报告编制等多个方面，需要严格按照规程要求进行操作，以确保测量结果的准确性和可靠性。
围护结构现场实体检验
14.1 围护结构现场实体检验
☼ 对已完工的工程进行实体检测，是验证工 程质量的有效手段之一。
通常只有对涉及安全或重 要功能的部位采取这种方
法验证，如混凝土
☼ 围护结构对于建筑节能意义重大，虽然 在施工过程中采取了多种质量控制手段， 但是其节能效果到底如何仍难确认。
14.1 围护结构现场实体检验
☼ 如果再次检验仍然不符合要求时，则应给 出“不符合要求”的结论；
☼ 采取弥补、修理或消除措施后，须重新进 行检测，合格后方可通过验收。
附录C 外墙节能构造钻芯检验方法
C.0.1 本方法适用于检验外墙有保温层的节 能构造是否符合设计要求。
☼ 给出本方法的适用范围; ☼ 当对围护结构中墙体之外的部位（如屋面
☼ 规定了委托方为建设单位； ☼ 规定了承担外窗现场实体检验任务的实施
单位—有资质的检测单位； ☼ 委托合同应包括：
☼ 检测方法 ☼ 抽样数量 ☼ 检测部位 ☼ 合格判定标准
14.1 围护结构现场实体检验
14.1.8 当外墙节能构造或外窗气密性现场实 体检验出现不符合设计要求和标准规定的 情况时，应委托有资质的检测机构扩大一 倍数量抽样，对不符合要求的项目或参数 再次检验。仍然不符合要求时应给出“不 符合设计要求”的结论。
☼ 当外窗气密性出现不合格时，应当分析原 因，进行返工修理，直至达到合格水平。
14.1 围护结构现场实体检验
14.1.4 外墙节能构造和外窗气密性的现场实 体检验，其抽样数量可以在合同中约定， 但合同中约定的抽样数量不应低于本规范 的要求。当无合同约定时应按照下列规定 抽样：
14.1 围护结构现场实体检验
1 每个单位工程的外墙至少抽查3处，每处 一个检查点。当一个单位工程外墙有2种以 上节能保温做法时，每种节能做法的外墙 应抽查不少于3处；
围护结构检测委托书
工程编号：年月日
委托单位
委托编号
工程名称
检测编号
样品名称
建筑物围护结构
总建筑面积(m2)
Hale Waihona Puke 施工单位体形系数设计单位
设计值
见证单位
（盖章）
检测类别
见证检验□委托检验□抽样检验□
联系电话
委托人
编号
检测依据
GB50411-2007 GB/T23483-2009
见证人
编号
检测项目
2、委托人及受理人签字后，表明合同内容已被双方确认，同时合同生效。
3、本公司保证检测的公正性，对检测数据负责，为委托人提供的样品及其有关资料保密。
4、本委托书一式两份，存根、委托人各一份。
建筑物围护结构传热系数GB/T23483-2009
围
护
结
构
工程部位
围护结构做法
需要说明
情况
样品状态：符合检测要求□不符合检测要求□
样品资料：图纸（份）□计算书□抽样单□设计说明□产品说明书□
检测地点
现场
受理人
说明：
1、委托人对样品的状态、资料的完整性和检测依据等内容填写清楚（在相应的□内打√），样品按试验室规定的统一编号，检测单位受理人予以确认，确认后委托书不得涂改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
围护结构检测作业指导书一.对《建筑节能工程施工质量验收规范》的介绍《建筑节能工程施工质量验收规范》GB50411–2007依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准，为了加强建筑节能工程的施工质量管理，统一建筑节能工程施工质量验收，提高建筑工程节能效果。
主要突出了工程验收中的基本要求和重点，并充分考虑了我国现阶段建筑节能的实际情况。
本规范适用于新建、改建和扩建的民用建筑工程中墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程施工质量的验收。
二. 检测术语、检测方案及检测流程2.1 检测术语2.1.1 进场验收对进入施工现场的材料、设备等进行外观质量检查和规格、型号、技术参数及质量证明文件核查并形成相应验收记录的活动。
2.1.2 进场复验进入施工现场的材料、设备等在进场验收合格的基础上，按照有关规定从施工现场抽取试样送至试验室进行部分或全部性能参数检验的活动。
2.1.3 见证取样送检施工单位在监理工程师或建设单位代表见证下，按照有关规定从施工现场随机抽取试样，送至有见证检测资质的检测机构进行检测的活动。
2.1.4 现场实体检验在监理工程师或建设单位代表的见证下，对已经完成施工作业的分项或分部工程，按照有关规定在工程实体上抽取试样，在现场进行检验或送至有见证检测资质的检测机构进行检验的活动。
简称实体检验或现场检验。
2.1.5 质量证明文件随同进场材料、设备等一同提供的能够证明其质量状况的文件。
通常包括出厂合格证、中文说明书、型式检验报告及相关性能检测报告等。
进口产品应包括出入境商品检验合格证明。
适用时，也可包括进场验收、进场复验、见证取样检验和现场实体检验等资料。
2.1.6 核查对技术资料的检查及资料与实物的核对。
包括：对技术资料的完整性、内容的正确性、与其他相关资料的一致性以及整理归档情况的检查，以及将技术资料中的技术参数等与相应的材料、构件、设备或产品实物进行核对、确认。
2.1.7 型式检验由生产厂家委托有资质的检测机构，对定型产品或成套技术的全部性能及其适用性所作的检验。
其报告称型式检验报告。
通常在工艺参数改变、达到预定生产周期或产品生产数量时进行。
2.2 检测方案（一）墙体节能工程：1、GB50411–2007条款4.1.61.1 工程验收检验批：采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划分为一个检验批，不足500m2也为一个检验批。
1.2也可以根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。
说明：根据条款4.1.6的第2条规定，在同一天施工条件下，即使施工面积超出1000m2面积，也可以作为一个检验批。
（主要在实施条款4.2.7和4.2.9时采用）2、GB50411–2007条款4.2.2墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
3、GB50411–2007条款4.2.3墙体节能工程采用的保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：（具体材料和检测项目见附表）3.1 保温材料的导热系数、密度、抗压强度或压缩强度；3.2 粘结材料的粘结强度；3.3 增强网的力学性能、抗腐蚀性能。
检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3次；当单位工程建筑面积在20000m2以上时各抽查不少于6次。
4、GB50411–2007条款4.2.7保温板材与基层及各构造层之间的粘结或连接必须牢固。
粘结强度和连接方式应符合设计要求。
保温板材与基层的粘结强度应做现场拉拔试验。
当墙体节能工程采用预埋或后置锚固件时，其数量、位置、锚固深度和拉拔力应符合设计要求。
后置锚固件应进行锚固力现场拉拔试验；检查数量：每个检验批应抽查不少于3处。
5、GB50411–2007条款4.2.9当外墙采用保温浆料作保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。
保温浆料的同条件养护试件应见证取样送检。
检查数量：每个检验批应抽样制作同条件养护试块不少于3组6、外墙外保温工程不宜采用粘贴饰面砖做饰面层；当采用时，其安全性与耐久性必须符合设计要求。
饰面砖应做粘结强度拉拔试验，试验结果应符合设计和相关标准的规定。
（二）门窗节能工程1、GB50411–2007条款6.1.4同一厂家的同一品种、类型、规格的门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批。
2、GB50411–2007条款6.2.2建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。
3、GB50411–2007条款6.2.3夏热冬冷地区，现场外窗进入施工现场时，应对其下列性能进行复验，复验应为见证取样送检。
气密性、传热系数，玻璃遮阳系数、可见光透射比，中空玻璃露点；检查数量：同一厂家同一品种同一类型的产品各抽查不少于3樘（件）。
4、GB50411–2007条款6.2.6夏热冬冷地区的建筑外窗，应对其气密性做现场实体检验，检测结果应满足设计要求。
检验方法：随机抽取现场检验检查数量：同一厂家同一品种、类型的产品各抽查不少于3樘。
（三）屋面节能工程1、GB50411–2007条款7.2.2屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
2、GB50411–2007条款7.2.3屋面和地面保温隔热工程采用的保温材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。
检查数量：同一厂家同一品种的产品各抽查不少于3组。
（四）地面节能工程1、GB50411–2007条款8.1.41.1 检验批可按施工段或变形缝划分。
1.2 当面积超过200m2时，每200m2可划分为一个检验批，不足200m2也为一个检验批。
1.3 不同构造做法的地面节能工程应单独划分检验批。
2、GB50411–2007条款8.2.2地面节能工程使用的保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
3、GB50411–2007条款8.2.3地面节能工程使用的保温材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。
检查数量：同一厂家同一品种的产品各抽查不少于3组（五）建筑节能工程现场检验1、GB50411–2007条款14.1.1建筑围护结构施工完成后，应对围护结构的外墙节能构造(钻芯取样)和外窗气密性进行现场实体检验。
当条件具备时，也可以直接对围护结构的传热系数进行检测。
2、GB50411–2007条款14.1.4外墙节能构造(钻芯取样)和外窗气密性的现场实体检验，其抽样数量可以在合同中约定，但合同中约定的抽样数量不应低于本规范的要求。
当无合同约定时应按照下列规定抽样：2.1 每个单位工程的外墙至少抽查3处，每处1个检查点；当一个单位工程有2种以上节能保温做法时，每种节能做法的外墙应抽查不少于3处；2.2 每个单位工程的外窗至少抽查3樘。
当一个单位工程有2种以上品种、类型和开启方式的外窗时，每种品种、类型和开启方式的外窗应抽查不少于3处。
3、GB50411–2007条款14.1.6外窗气密性现场实体检验应在监理（建设）人员见证下抽样，委托有资质的检测机构实施。
4、GB50411–2007条款14.1.7当对围护结构的传热系数进行检测时，应由建设单位委托具备检测资质的检测机构承担，其检测方法、抽样数量、检测部位和合格判定标准等可在合同中约定。
5、GB50411–2007条款14.1.8当外墙节能构造(钻芯取样)或外窗气密性现场实体检验出现不符合设计要求和标准规定时，应委托有资质的检测机构扩大一倍数量抽样，对不符合要求的项目或参数再次检验。
仍然不符合要求时应给出“不符合设计要求”的结论。
对于不符合设计要求的围护结构节能构造应查找原因，对因此造成的对建筑节能的影响程度进行计算或评估，采取技术措施予以弥补或消除后重新进行检测，合格后方可通过验收。
对于建筑外窗气密性不符合设计要求和国家现行标准规定的，应查找原因进行修理，使其达到要求后重新进行检测，合格后方可通过验收。
2.3 检测流程三．检测内容建筑节能工程进场材料和设备的复验项目应符合下表的规定。
4.1《胶粉聚苯颗粒外墙外保温系统》JG 158- 2004本标准适用于以胶粉聚苯颗粒保温浆料为保温层、抗裂砂浆复合耐碱玻璃纤维网格布或热镀锌电焊网为抗裂防护层、涂料或面砖为饰面层的建筑物外墙外保温系统。
4.1.1 定义：胶粉聚苯颗粒外垮外保温系统(简称胶粉聚苯顺拉外保温系统)设置在外墙外侧，由界面层、胶粉聚苯顺粒保沮层、抗裂防护层和饰面层构成，起保温隔热、防护和装饰作用的构造系统。
4.1.2 构造组成：分为2种，涂料饰面和面砖饰面4.1.3系统及保温浆料性能4.2《膨胀聚苯板薄抹灰外墙外保温系统》 JG 149-2003本标准适用于工业与民用建筑采用的膨胀聚苯板薄抹灰外墙外保温系统产品，组成系统的各种材料应由系统产品制造商配套供应。
4.2.1 定义：膨胀聚苯板薄抹灰外墙外保温系统置于建筑物外墙外侧的保温及饰面系统，是由膨胀聚苯板、胶粘剂和必要时使用的锚栓、、抹面胶浆和耐碱网布及涂料等组成的系统产品。
4.2.2 构造组成：分成2种，一类为有锚栓（加强型），还有为无锚栓（普通型）。
4.2.3、系统及主要组成材料的性能五. 一些检测中需要注意的问题和建议5.1 及时送检检测时间较长，普通为一个月，假如按照JG 158，其中抗压强度需要养护56天。
5.2 送检的材料需要配套保温材料和粘结材料需要配合检测。
（例保温浆料和抗裂砂浆，胶粘剂和保温板）5.3 送检时的取样根据委托项目，保证足够的数量，保温浆料尽量取用一整袋材料（因为考虑材料的混合程度）。
5.4 委托信息清楚产品标准、型号及成型的水灰比等，最好提供质保书5.5 保温浆料同条件试样数量和规格导热系数和干密度3块300*300*30，抗压强度5块100*100*1005.6 关于保温锚栓的检测主要是检测方法和判定规则的问题。
5.7 建议：不管采用哪种保温系统，一定要考虑其系统性，就是系统及组成的配套材料是通过了型式检验，不要是那种东拼西凑的材料，这样很难保证保温的系统性，最后导致各种各样的质量问题。
六. 相关标准：6.1 《胶粉聚苯颗粒外墙外保温系统》 JG 158-20046.2 《膨胀聚苯板薄抹灰外墙外保温系统》 JG149-2003 6.3 《建筑节能工程施工质量验收规范》 GB 50411-2007 6.4 《绝热用模塑聚苯乙烯泡沫塑料》 GB/T 10801.1-2002 6.5 《绝热用挤塑聚苯乙烯泡沫塑料》 GB/T 10801.2-2002 6.6 《喷涂硬质聚氨酯泡沫塑料》GB/T20219-20066.7《外墙外保温工程技术规程》JGJ144-20046.8 《建筑外窗保温性能分级及检测方法》GB/T 8484-2002 6.9《建筑门窗现场气密性检测》JG/T 211-2007。
