剖面图与断面
合集下载
剖面图与断面图
当形体具有对称面，并且内外结构都比较复杂
时，可用两个相互垂直的平面去剖切形体，以图形
对称线为分界线，一半绘制形体的外形（投影图），
另一半绘制形体的内部结构（剖面图），这种组合
的图形称为半剖面图。
。
3.1.4 剖面图的类型——半剖面图
➢ 当图形左右对称时，将半个剖面图画在对称线的 右侧；当图形上下对称时，将半个剖面图画在水平 对称线的下方。 ➢ 在半剖面图中，剖面图与投影图之间应以形体的 对称中心线（细单点长划线）为分界线，也可以用 对称符号作为分界线，但不能画成实线。
。
3.1.4 剖面图的类型——全剖面图
假想用一个剖切平面将物体完全剖开后，所得 到的剖面图称为全剖面图。
全剖面图是一种最常用的剖切方法，以表达内 部结构为主，主要适用于需要把整个形体全面剖切 开来时，所需要的剖面图的图形为不对称，或者虽 然对称，但外部形状比较简单而内部结构比较复杂 的形体。
3.1.4 剖面图的类型——半剖面图
——标注不同 断面图用剖切线表明剖切平面的位置，而剖切后的投影 方向只是用剖面编号的注写位置予以表明 剖面图的标注除了用编号注写外，还需要在剖切位置线 的两端部加上垂直短线，以表明投影方向
3.2.3 断面图的类型——
移出断面图
绘制在投影图轮廓线外面的断面图，称为移出断面图。
移出断面的轮廓线用粗实线绘制，断面上要绘出材料图例， 材料不明时可用45°斜线绘出。
3.1.3 剖面图的图示方法
第四步，填绘建筑材料图例。
目的在于区分截面部分和非截面部分，同时表 明建筑形体的选材用料。
第五步，标注剖面图 的名称。
当建筑物的材料不明 时，可用同方向、等间 距的45°细实线来表示 图例线。图例线可以向 左也可以向右倾斜，但 在同一形体的各个剖面 图中，截面上的倾斜方 向和间距要一致。
建筑工程制图(危道军)第五章 剖面图与断面图
（4） 剖切过程不能产生新线。
2.剖切符号：由剖切位置线、投影方向和编号组成。
1-1剖面图 投影 方向线
1
编号
1
剖切位置 线 剖面图的标注
（1）投射方向线垂直于剖切位置线，它们的长度分别
为4~6mm和6~10mm；
（2）剖切符号不应与其他图线接触；
（3）剖切符号的编号宜用阿拉伯数字，按顺序自左至
材料 图例
图4.4 剖面图的形成
剖面图
V 向剖面图的产生
P
W 向剖面图的产生
Q
在工程图中，常采用剖视的方法解决这一问题
二、剖面图的画法
看到的部分
剖到的部分
假想 剖切面
（一）剖切位置线及剖切符号
1. 剖切位置
选择剖面位置的基本原则：
（1）平行于某一投影面；
（2）过形体的对称面；
（3）过孔洞的轴线；
部形状和结构；而断面图则用来表达物体中某一局部的断
面形状。
断面图与剖面图的区别
二、断面图的画法 （一）剖切平面位置及断面剖切符号：
注与该符号相同的 编号。
②画图时应把几个平行的到的两个断面在转折处的分
界线。
多个剖切平面剖切的剖视图
错
易出现的错误
错
1 1 1 1
错
1 1 1 1
对
阶梯剖视图
１－１剖视图 １
★作出剖切断面轮廓； ★在剖切断面上绘制 剖面线； １ ★绘制剖切面后的可 见轮廓线； ★书写图名。
在画物体的正投影图时，制图规范规定用实线表示物 体的可见轮廓线，用虚线表示不可见的物体内部孔洞以及
为什么要采用剖面图的表示方 法 ？
被外部遮挡的轮廓线。
当物体内部的形状较复杂时，在投影中就会出现很多
第七章剖面图和断面图
看到的部分
LOGO
剖 面 图 的 绘 制
假想 剖切面
剖到的部分
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新线。
LOGO
剖 面 图 的 绘 制
1
编号
1-1剖面图 投影 方向
剖面图的标注 剖切符号：由剖切位
置线、投影方向和编号组 成。
例： 作钢筋混凝土梁的1—1、2—2、3—3 LOGO 断面图，如图所示。
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
LOGO
中断断面图
LOGO
对于单一长向构件，可将断面图画在构 件投影图的中断处，这种断面图称为中断 断面图。 中断断面图的轮廓线用粗实线绘制，投 影图的中断处用折线或波浪线画出。 中断断面图丌必画剖切符号
LOGO
LOGO
中断断面图的画法
LOGO
断面图画在杆件断开处
方 法
结果
LOGO
LOGO
LOGO
LOGO
剖 、 断 面 图 的 形 成
假想 剖切面
LOGO
LOGO
剖 、 断 面 图 的 形 成
图例中 的斜线一律 为45度细实 线
材料 图例
断面图
剖面图
LOGO
例图
剖 面 图 的 绘 制
假想 剖切面
LOGO
选择剖面位置的基本原则
1、平行于某一投影面； 2、过形体的对称面； 3、过孔洞的轴线； 注：剖切过程不能产生新线。
LOGO
硬木地面
沥青
水泥沙浆找平层 预应力空心板 花篮梁 水泥沙浆找平层 花篮梁

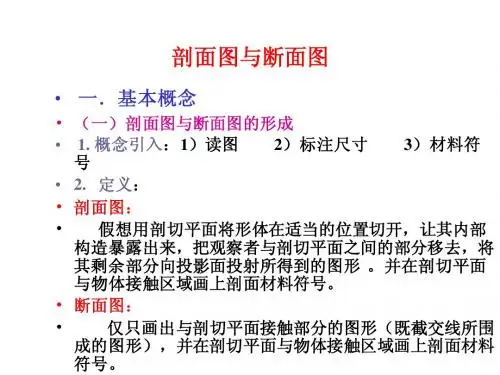

12剖面图与断面图
剖面图与断面图
• 一．基本概念
• （一）剖面图与断面图的形成 • 1. 概念引入：1）读图 概念引入： ） 2）标注尺寸 3）材料符 ） ） 号 • 2. 定义： 定义： • 剖面图： 剖面图： • 假想用剖切平面将形体在适当的位置切开， 假想用剖切平面将形体在适当的位置切开，让其内部 构造暴露出来，把观察者与剖切平面之间的部分移去，将 构造暴露出来，把观察者与剖切平面之间的部分移去， 其剩余部分向投影面投射所得到的图形 。并在剖切平面 与物体接触区域画上剖面材料符号。 与物体接触区域画上剖面材料符号。 • 断面图： 断面图： • 仅只画出与剖切平面接触部分的图形（ 仅只画出与剖切平面接触部分的图形（既截交线所围 成的图形）， ），并在剖切平面与物体接触区域画上剖面材料 成的图形），并在剖切平面与物体接触区域画上剖面材料 符号。 符号。
阶梯剖面图
•
•2注意点：（1）由于剖切平面是假想的，所以在 2注意点：（1 由于剖切平面是假想的， ：（ 阶梯剖面图上，剖切平面的转折处不应画线。 阶梯剖面图上，剖切平面的转折处不应画线。
•
（2）阶梯剖面图不能省略标注。 阶梯剖面图不能省略标注。
（3）在阶梯剖面的起讫和转折处均应标注出 剖切符号， 剖切符号，并注意转折处的剖切线不能与轮 廓线相重合。 廓线相重合。
移出断面配置在剖切线的延长线上时，不标注。 移出断面配置在剖切线的延长线上时，不标注。
（二）重合断面图 • 1 定义 重合断面图就是把断面图和投影图重叠的 重合断面图就是把断面图和投影图重叠的 画在一起。 画在一起。 • 2 画法 规定断面轮廓线用细实线画出 断面轮廓线用细实线画出。 （1）规定断面轮廓线用细实线画出。 不加任何标注。 （2）不加任何标注。 （3）当视图轮廓线与重合断面图的轮廓线 重合时，视图的轮廓线应连续画出， 重合时，视图的轮廓线应连续画出，不可间 断。
• 一．基本概念
• （一）剖面图与断面图的形成 • 1. 概念引入：1）读图 概念引入： ） 2）标注尺寸 3）材料符 ） ） 号 • 2. 定义： 定义： • 剖面图： 剖面图： • 假想用剖切平面将形体在适当的位置切开， 假想用剖切平面将形体在适当的位置切开，让其内部 构造暴露出来，把观察者与剖切平面之间的部分移去，将 构造暴露出来，把观察者与剖切平面之间的部分移去， 其剩余部分向投影面投射所得到的图形 。并在剖切平面 与物体接触区域画上剖面材料符号。 与物体接触区域画上剖面材料符号。 • 断面图： 断面图： • 仅只画出与剖切平面接触部分的图形（ 仅只画出与剖切平面接触部分的图形（既截交线所围 成的图形）， ），并在剖切平面与物体接触区域画上剖面材料 成的图形），并在剖切平面与物体接触区域画上剖面材料 符号。 符号。
阶梯剖面图
•
•2注意点：（1）由于剖切平面是假想的，所以在 2注意点：（1 由于剖切平面是假想的， ：（ 阶梯剖面图上，剖切平面的转折处不应画线。 阶梯剖面图上，剖切平面的转折处不应画线。
•
（2）阶梯剖面图不能省略标注。 阶梯剖面图不能省略标注。
（3）在阶梯剖面的起讫和转折处均应标注出 剖切符号， 剖切符号，并注意转折处的剖切线不能与轮 廓线相重合。 廓线相重合。
移出断面配置在剖切线的延长线上时，不标注。 移出断面配置在剖切线的延长线上时，不标注。
（二）重合断面图 • 1 定义 重合断面图就是把断面图和投影图重叠的 重合断面图就是把断面图和投影图重叠的 画在一起。 画在一起。 • 2 画法 规定断面轮廓线用细实线画出 断面轮廓线用细实线画出。 （1）规定断面轮廓线用细实线画出。 不加任何标注。 （2）不加任何标注。 （3）当视图轮廓线与重合断面图的轮廓线 重合时，视图的轮廓线应连续画出， 重合时，视图的轮廓线应连续画出，不可间 断。
断面图与剖面图的区别
断面图与剖面图的区别
断面图与剖面图的区别在于断面图只画形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影如图4-11。
1)剖面图是形体剖切之后剩下部分的投影，是体的投影。
断面图是形体剖切之后断面的投影，是面的投影。
剖面图中包含断面图。
2)剖面图用剖切位置线、投射方向线和编号来表示。
断面图则只画剖切位置线与编号，用编号的注写位置来代表投射方向。
3)剖面图可用两个或两个以上的剖切平面进行剖切，断面图的剖切平面通常只能是单一的。
图4－11 断面图与剖面图的区别
在剖面图或断面图中，剖切面剖切到的实体部分还应画出相应的材料图例。
常用的建筑材料图例见表4-1。
表4-1 材料图例。
断面图和剖面图的区别
1、制成方法不同
断面图：假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称做断面图。
剖面图：是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。
2、目的不同
断面图：主要用来配合视图表达像肋板、轮辐、型材、带有孔、洞、槽的轴等，这类常见物体结构的断面形状；与剖视图相比，在表达这些结构时，断面图更为简单。
剖面图：为了工程的施工图和机械零部件的设计中，补充和完善设计文件。
3、用途不同
断面图：配合视图表达像肋板、轮辐。
剖面图：工程设计和机械零部件的设计等。
剖面图和断面图的区别
剖面图和断面图的区别1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。
2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。
而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。
显然，断面图包含在剖视图之中。
断面图、其他表达方法 cad技术交流群：44072766一、知识要点1．断面图（1）断面图的概念（2）断面图的种类（移出断面、重合断面）2．其他表达方法（一）（1）局部放大图（2）规定画法二、教学设计断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。
掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。
简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因此，如何查阅相关手册，大家从现在要引起重视。
三、重点、难点重点：各种断面图的画法、应用场合。
难点：局部放大图、各种规定画法。
四、课前准备准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。
熟悉课件、模型、机件、图纸。
五、教学内容（一）断面图1．断面图的概念假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。
断面图主要用来表示机件断面的形状。
断面图与剖视图的区别如图6—35所示。
图6—35 断面图与剖视图的区别2．断面图的分类（1）移出断面图移出断面图的轮廓线用粗实线绘制，画在视图的的外面，尽量配置在剖切位置的延长线上，一般情况下只须画出断面的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽时，此孔或凹槽按剖视画，或当断面为不闭合图形时，要将图形画成闭合的图形。
完整的剖面标记三部分组成：粗短线表示剖切位置，箭头表示投影方向，拉丁字母表示断面图名称。
建筑工程识图与构造技术之剖面图与断面图
剖面图应用案例
某高层住宅楼的剖面图，展示了从底 层到顶层的每一层楼的结构和构造， 包括梁、板、柱等构件的位置和尺寸。
断面图应用案例
某桥梁工程的断面图，展示了桥梁的 某一具体部位或某一层的构造，包括 桥墩、桥台、桥面板等构件的位置和 尺寸。
05
剖面图与断面图的绘制软件介绍
AutoCAD软件在剖面图与断面图绘制中的应用
作用
剖面图主要用于表示建筑物的内部构 造，如梁板、墙体的位置和相互关系 ；断面图主要用于表示某一位置的结 构形式，如基础、柱、梁等。
剖面图与断面图的分类
剖面图分类
全剖面图、半剖面图、局部剖面图。全剖面图表示整个建筑物或构筑物的内部构 造；半剖面图表示建筑物的一半内部构造；局部剖面图表示建筑物的某一部分内 部构造。
断面图在建筑工程中的应用
结构设计
在结构设计阶段，断面图可以帮 助设计人员更好地了解结构构件
的内部构造，优化设计方案。
施工指导
在施工阶段，断面图可以为施工人 员提供详细的施工指导，帮助他们 更好地理解施工要求和工艺流程。
质量检测
在建筑工程质量检测阶段，断面图 可以帮助检测人员更好地了解结构 内部的缺陷和问题，及时发现并处 理质量隐患。
剖面图可以用于对建筑物进行结构分 析，了解结构的受力情况和稳定性等 方面的问题。
施工阶段
在施工阶段，剖面图可以作为施工的 参考依据，帮助施工人员更好地理解 建筑物的构造特点，确保施工的顺利 进行。
03
断面图的绘制与识读
断面图的绘制要点
选择合适的剖切位置
断面图应选择在结构或构件的 代表性部位进行剖切，以便清
识别建筑内部结构
通过观察剖面图中的墙、柱、梁等构件，了 解建筑物的内部结构。
某高层住宅楼的剖面图，展示了从底 层到顶层的每一层楼的结构和构造， 包括梁、板、柱等构件的位置和尺寸。
断面图应用案例
某桥梁工程的断面图，展示了桥梁的 某一具体部位或某一层的构造，包括 桥墩、桥台、桥面板等构件的位置和 尺寸。
05
剖面图与断面图的绘制软件介绍
AutoCAD软件在剖面图与断面图绘制中的应用
作用
剖面图主要用于表示建筑物的内部构 造，如梁板、墙体的位置和相互关系 ；断面图主要用于表示某一位置的结 构形式，如基础、柱、梁等。
剖面图与断面图的分类
剖面图分类
全剖面图、半剖面图、局部剖面图。全剖面图表示整个建筑物或构筑物的内部构 造；半剖面图表示建筑物的一半内部构造；局部剖面图表示建筑物的某一部分内 部构造。
断面图在建筑工程中的应用
结构设计
在结构设计阶段，断面图可以帮 助设计人员更好地了解结构构件
的内部构造，优化设计方案。
施工指导
在施工阶段，断面图可以为施工人 员提供详细的施工指导，帮助他们 更好地理解施工要求和工艺流程。
质量检测
在建筑工程质量检测阶段，断面图 可以帮助检测人员更好地了解结构 内部的缺陷和问题，及时发现并处 理质量隐患。
剖面图可以用于对建筑物进行结构分 析，了解结构的受力情况和稳定性等 方面的问题。
施工阶段
在施工阶段，剖面图可以作为施工的 参考依据，帮助施工人员更好地理解 建筑物的构造特点，确保施工的顺利 进行。
03
断面图的绘制与识读
断面图的绘制要点
选择合适的剖切位置
断面图应选择在结构或构件的 代表性部位进行剖切，以便清
识别建筑内部结构
通过观察剖面图中的墙、柱、梁等构件，了 解建筑物的内部结构。
剖面图 与断面图解析 带图片演示
上一页 返回
第二节断面图
一、断面图的形成 用一个剖切平面将形体剖开之后，剖切平面与形体接触的部 位称为断面，如果把这个断面投射到与它平行的投影面上，所 得到的投影，就是断面图。断面图也是用来表示形体的内部形 状的，它能很好地表示出断面的实形。 图3-11所示为带牛腿的工字形柱子的1-1, 2-2断面图，从图中 我们可以看出该柱子上柱与下柱的形状不同。 二、断面图与剖面图的区别 断面图与剖面图一样，都是用来表示形体内部形状，但两者 也有区别(图3-12)。 (1)断面图只画出形体被剖开后断面的投影，是面的投影;而剖 面图要画出形体被剖开后整个余下部分的投影，是体的投影。 (2)音y切符号的标注不同。断面图的剖切符号只画出剖切位置 线，不画投射方向线，而是用编号的注写位置来表示剖切后的 投射方向。编号写在剖切位置线下侧，表示向下投射;注写在 左侧，表示向左投射。
上一页 下一页 返回
第二节断面图
(二)重合断面 画在视图内的断面称为重合断面。重合断面的图线与视图 的图线应有所区别，当重合断面的图线为粗实线时，视图的 图线应为细实线，反之则用粗实线。如图3-15所示为一槽钢 和背靠背双角钢的重合断面图，断面图轮廓及材料图例画成 细实线。 重合断面图不画剖切位置线亦不编号，图名沿用原图名。 重合断面图通常在整个构件的形状一致时使用，断面图形的 比例与原投影图形比例应一致。其轮廓可能是闭合的(图3-16)， 也可能是不闭合的(图3-16)，当不封闭时，应于断面轮廓线的 内侧加画图例符号。
返回
图3-16墙面的重合断面图—装饰图 案
返回
图3-17中断断面
(a)"T"梁;(b)槽钢
返回
图3-18钢屋架采用中断断面图表示 杆件
第二节断面图
一、断面图的形成 用一个剖切平面将形体剖开之后，剖切平面与形体接触的部 位称为断面，如果把这个断面投射到与它平行的投影面上，所 得到的投影，就是断面图。断面图也是用来表示形体的内部形 状的，它能很好地表示出断面的实形。 图3-11所示为带牛腿的工字形柱子的1-1, 2-2断面图，从图中 我们可以看出该柱子上柱与下柱的形状不同。 二、断面图与剖面图的区别 断面图与剖面图一样，都是用来表示形体内部形状，但两者 也有区别(图3-12)。 (1)断面图只画出形体被剖开后断面的投影，是面的投影;而剖 面图要画出形体被剖开后整个余下部分的投影，是体的投影。 (2)音y切符号的标注不同。断面图的剖切符号只画出剖切位置 线，不画投射方向线，而是用编号的注写位置来表示剖切后的 投射方向。编号写在剖切位置线下侧，表示向下投射;注写在 左侧，表示向左投射。
上一页 下一页 返回
第二节断面图
(二)重合断面 画在视图内的断面称为重合断面。重合断面的图线与视图 的图线应有所区别，当重合断面的图线为粗实线时，视图的 图线应为细实线，反之则用粗实线。如图3-15所示为一槽钢 和背靠背双角钢的重合断面图，断面图轮廓及材料图例画成 细实线。 重合断面图不画剖切位置线亦不编号，图名沿用原图名。 重合断面图通常在整个构件的形状一致时使用，断面图形的 比例与原投影图形比例应一致。其轮廓可能是闭合的(图3-16)， 也可能是不闭合的(图3-16)，当不封闭时，应于断面轮廓线的 内侧加画图例符号。
返回
图3-16墙面的重合断面图—装饰图 案
返回
图3-17中断断面
(a)"T"梁;(b)槽钢
返回
图3-18钢屋架采用中断断面图表示 杆件
剖面图和断面图
5．1．4．3 阶梯剖面图 用两个或两个以上互相平行的剖切平面将形体剖开，得到的剖面图叫阶梯剖面图。阶梯剖面图用在一个剖切面不能将形体需要表示的内部全部剖切到的形体上。 如图1-5-5所示的房屋，如果只用一个平行侧面投影面的剖切面，就不能同时剖开前墙的窗和后墙的窗，这时可将剖切面转一个直角弯，形成两个平行的剖切面（如图1-5-5c），使一个剖切平面剖切前墙的窗，另一个剖切面剖切后墙的窗，这就把该剖的内部构造都表示出来了。 需注意，由于剖切平面是假想的，所以剖切平面转折处由于剖切而使形体产生的轮廓线不应在剖面图中画出。在画剖切符号时，剖切平面的阶梯转折用粗折线表示，线段长度一般为4~6mm，折线的突角外侧可注写剖切编号，以免与图线相混。
在绘制展开剖面图时，剖切符号的画法如图1-5-7a的H投影所示，转折处用粗实线表示，每段长度为4~6 mm。
湖南工程职业技术学院
5．1．4 剖面图的种类与画法
图1-5-7楼梯的展开剖面图
5．1．4 剖面图的种类与画法
5．1．4．5 局部剖面图 当形体仅需要部分采用剖面图就可以表示内部构造时，可采用将该部分剖开形成局部剖面的形式，称为局部剖面图。局部剖面图的剖切平面也是投影面平行面。如图1-6-8所示的杯形基础，为了保留较完整的外形，将其水平投影的一角剖开画成局部剖面，以表示基础内部的钢筋配置情况。基础的正面投影是个全剖图，画出了钢筋的配置情况，此处将混凝土视为透明体，不再画混凝土的材料图例，这种图在结构施工图中称为配筋图。
图1-5-6 杯形基础的半剖图
动画97
湖南工程职业技术学院
5．1．4 剖面图的种类与画法
画半剖面图时，应注意： 剖面图和半外形图应以对称面或对称线为界，对称面或对称线画成细的单点长画线。 半剖面图一般应画在水平对称轴线下侧或竖直对称轴线的右侧。 半剖面图一般不画剖切符号和编号，图名沿用原投影图的图名。
剖面图与断面图
上一页 返回
图3-1台阶的三视图
返回
图3-2剖面图的形成
返回
图3-3剖面图及其剖切符号
返回
表3-1建筑材料图例
返回
图3-4水槽的全剖面图
(a)外观投影图;(b)全剖面图
返回
图3-5杯形基础的半剖面图
返回
图3-6阶梯剖面图
返回
图3-7楼梯的展开剖面图
(a)两投影和展开剖切符合;(b)直观图
下一页 返回
第一节剖面图
二、剖面图的标注 (一)剖切平面位置的确定 音lJ面图的图形是由剖切平面的位置和投射方向决定的。因
此，作形体的剖面图时，应首先确定剖切平面的位置，使剖 切后得到的剖面图能够清晰地反映出形体的象形，以便于理 解其内部的构造组成。 在选择剖切平面位置时，除应注意使剖切平面平行于投影 面外，还需使其经过形体有代表性的位置，如孔、洞、槽位 置(孔、洞、槽若有对称性则应经过其中心线)等。 (二)剖切符号及画法 由于剖面图本身不能反映剖切平面的位置，因此必须在其 他投影图上标出剖切平面的位置及剖切形式。 根据《房屋建筑制图统一标准》(GB/T 50001-2001)的规定， 剖切符号由剖切位置线及剖视方向线组成。其中，剖切位置 线表示剖切平面的剖切位置，用粗实线绘制，长度约6~10 mm，并且不能与图中的其他线相交;
上一页 下一页 返回
第二节断面图
(三)中断断面 如形体较长且断面没有变化时，可以将断面图画在视图中
间断开处，称为中间断面。如图3-17 (a)所示，在“T”梁的 断开处，画出梁的断面，以表示梁的断面形状，这样的断面 图不需标注，也不需要画剖切符号。中断断面的轮廓线用粗 实线，断开位置线可为波浪线、折断线等，但必须为细线， 图名沿用原投影图的名称。钢屋架的大样图常采用中断断面 的形式表达其各杆件的形状，如图3-18所示。
图3-1台阶的三视图
返回
图3-2剖面图的形成
返回
图3-3剖面图及其剖切符号
返回
表3-1建筑材料图例
返回
图3-4水槽的全剖面图
(a)外观投影图;(b)全剖面图
返回
图3-5杯形基础的半剖面图
返回
图3-6阶梯剖面图
返回
图3-7楼梯的展开剖面图
(a)两投影和展开剖切符合;(b)直观图
下一页 返回
第一节剖面图
二、剖面图的标注 (一)剖切平面位置的确定 音lJ面图的图形是由剖切平面的位置和投射方向决定的。因
此，作形体的剖面图时，应首先确定剖切平面的位置，使剖 切后得到的剖面图能够清晰地反映出形体的象形，以便于理 解其内部的构造组成。 在选择剖切平面位置时，除应注意使剖切平面平行于投影 面外，还需使其经过形体有代表性的位置，如孔、洞、槽位 置(孔、洞、槽若有对称性则应经过其中心线)等。 (二)剖切符号及画法 由于剖面图本身不能反映剖切平面的位置，因此必须在其 他投影图上标出剖切平面的位置及剖切形式。 根据《房屋建筑制图统一标准》(GB/T 50001-2001)的规定， 剖切符号由剖切位置线及剖视方向线组成。其中，剖切位置 线表示剖切平面的剖切位置，用粗实线绘制，长度约6~10 mm，并且不能与图中的其他线相交;
上一页 下一页 返回
第二节断面图
(三)中断断面 如形体较长且断面没有变化时，可以将断面图画在视图中
间断开处，称为中间断面。如图3-17 (a)所示，在“T”梁的 断开处，画出梁的断面，以表示梁的断面形状，这样的断面 图不需标注，也不需要画剖切符号。中断断面的轮廓线用粗 实线，断开位置线可为波浪线、折断线等，但必须为细线， 图名沿用原投影图的名称。钢屋架的大样图常采用中断断面 的形式表达其各杆件的形状，如图3-18所示。
施工图纸剖面图和断面图
施工图纸剖面图和断面图
1、剖面图除应画出剖切面切到部分的图形外，还应画出沿投射方向看到的部分，被剖切面切到部分的轮廓线用0.7b线宽的实线绘制，剖切面没有切到但沿投射方向可以看到的部分，用0.5b线宽的实线绘制；断面图则只需(用0.7b线宽的实线)画出剖切面切到部分的图形(图10.3.1)。
图10.3.1 剖面图与断面图的区别
2、剖面图和断面图应按下列方法剖切后绘制：
（1）用一个剖切面剖切(图10.3.2-1)；
（2）用两个或两个以上平行的剖切面剖切(图10.3.2-2)；
（3）用两个相交的剖切面剖切(图10.3.2-3)；
（4）用2、3法剖切时，应在图名后注明“展开”字样。
3、分层剖切的剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合(图10.3.3)。
图10.3.3 分层剖切的剖面图
4、杆件的断面图可绘制在靠近杆件的一侧或端部处并按顺序依次排列(图10.3. 4-1)，也可绘制在杆件的中断处(图10.3.4-2)；结构梁板的断面图可画在结构布置图上(图10.3.4-3)。
图10.3.4-1 断面图按顺序排列
图10.3.4-2 断面图画在杆件中断处
图10.3.4-3 断面图画在布置图上。
剖面图和断面图
. ....
. .. .
..
. .
..
.
. .
. .
..
. . .
. ....
.. ..
.. ... .. .
... ...
. ...........
..
.. ..
精品课件
精品课件
（6）编号
编号采用阿拉伯数字或大写拉丁字母按顺 序由左至右、由下至上连续编排，并注写在投 射方向线的端部。
2
1
1
2
精品课件
精品课件
1.1.2 剖面图的标注
(1) 剖切符号用两段短的
粗实线—表示，用以表示剖
切位置，画在剖切面的起始、 转折和终止处,尽可能不要 与图形的轮廓线相交。6— 10mm的粗实线。
(2) 投射方向用 表示， 画在剖切符号的两外端， 并与剖切符号垂直 。4— 6mm的粗实线。
(3) 在剖面图的上方用大写拉丁字母标出剖面图的名称“-”，
精品课件
旋转剖可用于表 达轮、盘类物体上的 孔、槽结构，及具有 公共轴线的非回转体 物体。
旋转剖的标注规 定与阶梯剖相同。
当剖切后产生不完整要素时，应将此部分按不剖绘制。
精品课件
精品课件
1.2.6 展开剖面 剖图切面是用曲面或平面与曲面组合而成的铅垂面，它是随
着工程构造物的中线弯曲而弯曲的，然后把剖切面展平 （拉直），使它平行正平面并进行投影，从而画出的剖面 图。称为展开剖面图。
剖面图和断面图
精品课件
在前面学习的投影图中，凡是看得 见的轮廓线用实线表示，看不见的 轮廓线用虚线表示。如果立体形状 复杂，那么虚线会太多，图线就会 混杂不清，即影响图样的清晰，又 较难标注尺寸。遇到这种情况，工 程上采用剖面图和断面图表示。 本节将介绍剖面图、断面图以及其 他规定画法和简化画法。
建筑制图基本原理系列剖面图与断面图
(二) 侧立面图及表达的内容
在房屋建筑图纸中，应用侧投影可以房屋建筑 侧立面投影图，如东西(或左右)两侧立面。对 房屋东立面作的投影图叫东立面图，表达房屋 东立面上的外形及构造；用侧投影的方法也可 以对房屋西立面进行投影，也说是从房屋的西 面(右面)看上去的，叫西立面图，表达房屋西 立面的外形及构造情况。
➢ 剖面图与断面图的区别
（二）断面图的形成与分类 移出断面图
断面图
断面在视图断开处
重合断面图
断面与视图重合
画断面材料图例
不画断面材料 图例，断面涂黑。
➢ 断面例图
重合断面图 画法二 当剖切断面很薄时，剖切断面可涂黑，不画断面材料图例。
不同类型的断面图
角钢断面图
相邻图黑图例的画法
优点：断面图表达简单清晰
阶梯剖面图适用于物体上有两个或两个以上部位的内部构 造需要表示，用全剖面均不能清楚表达其内部外部情况时 采用。
(五) 分层剖面图
为了使绘图更为简便，在建筑工程图中还采用分层剖面图。
➢ 楼板分层剖示意图与剖面图
(六) 展开剖
用两个以上相交的剖切面剖切形体，剖开后 用展开的方法画在同一个平面上，这样所得 到的剖面图，称为展开剖面图。
到的剖面图叫全剖面图。 全剖面图适宜物体外形较为简单，但内部构造复杂且图
形不对称或虽然对称但外形较为简单时采用。
AA
A
A
平行于水平剖切的房屋全剖示意与投影图
垂直于水平面剖切的房屋全剖示意与投影图
(二) 半剖面图
。
(三) 局部剖面图
见投影图中水平水投平影投。影。
(四) 阶梯剖面图
把一个剖切平面折成两个平行的剖切平面，将物体沿着需 要显露的地方剖开，所得到的剖面图，叫做阶梯剖面图， 见下图。
剖面图和断面图
再投影
先旋转
1
28
举例：
旋转剖
阶梯剖
2021/10/10
29
2
2 1-1（展开）
1
2-2
2021/10/10
30
§2-2 断 面 图
一、基本概念 ： 用一个假想平面将形体在适当的位置剖开， 仅把截断面向与它平行的投影面作投影所得的图形称 为断面图。
2021/10/10
31
断面图画法
4
4
4—4
1-1剖面
1
1
2021/10/10
4
1、剖面图的画法
(１) 确定剖切面的位置
一般常用平面作为剖切面。为了表达物体内部的真 实形状，剖切平面一般应通过物体内部结构的对称平面 或孔的轴线，并平行于相应的投影面。
(２) 画剖面图 剖切平面剖切到的物体断面轮廓和其后面的可见轮
廓线，都用实线画出。
(３) 画剖面符号
断面图标注与剖面图标
1
1
1-1断面
注也不同。见图
1
1
1-1剖面
2021/10/10
33
二、断面图的分类
1.移出断面
断面图 2.重合断面
3.中断断面
2021/10/10
34
1.移出断面
断面图画在视图的图形之外。
T型梁的移出断面
2021/10/10
十字型梁的移出断面
35
2.重合断面
对称断面
2021/10/10
剖切后的可见 轮廓线应画出。 不要漏掉。
剖面图是假想把物体
1
剖切后画出的投影，
其它视图应按完整的
物体画出。
2021/10/10
1-1剖面 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图8.10
阶梯剖面图
Hale Waihona Puke 局部剖面图分层剖面图
8.1.4 剖面图表示方法
1. 剖切位置线 用一组不穿越图形的粗短线表示 剖切位置，剖切线实质上就是剖 切平面的积聚投影。 2. 剖切方向 剖切后的剖视方向用垂直于剖切 线的粗实线表示，粗实线的指向 即为投影方向。 3. 加注编号 为了使剖切位置和所画出剖面图 呈一一对应的关系。应在剖切位 置和所画出的剖面图注上相同的 编号，在剖切位置的编号应注在 投视方向一侧。
第八章 剖面图与断面 本章主要内容
剖面图的形成 剖面图的特性 剖面图的种类 剖面图表示方法 断面图 断面图的画法
8.1 剖 面 图
8.1.1 剖面图的形成
8.1.2剖面图的特性
剖面图的特性 1.假想的剖切平面是投影面的平行面（正平面、水平面、侧平 面），以利于剖面图反映实形。 2．假想的剖切平面应通过形体孔、洞、槽的中心线。 3．剖到面的轮廓线用粗实线绘制。 4．剖切平面没有剖到，但沿投射方向可以看到的部分，用中 粗实线绘制。 5．未剖到的面，也未看见的面。剖面图中不予表示。 6．为了使剖面图更加清晰可辩，应在剖到面中画上剖面线。 剖面线的几种表示方法： 1．剖面线——45°间隔相同的细实线。 2．如果知道物体的材质，应直接画上材料图例， 3．遇到比例较小画出的图形，应全部涂黑， 4．遇到比例较小相邻两截面，中间应留有缝隙，
8.1.3剖面图的种类
全剖面图 用剖切面完全地剖开形体所得 到剖视图称为全剖视图。一般 适用于不对称物体。 半剖面图 当形体具有对称性，可以从图 形的对称线为分界，一半画投 影图，一半画剖面图，这种图 称为半剖面图。半剖面图也可 理解为形体被切四分之一后按 剖面图画法作出的投影图。半 剖面图作图时，一定要用细点 划线做对称轴，并且左半画投 影图，右半画剖面图。
【例题1】作杯形基础侧立面的半剖面图。(如图)
8.2 断 面 图
断面图的形成 设想用一剖切平面垂直剖切物体，切开形体只画出 剖切平面与形体接触到的那一部分图形，即为断面图。 在工程图中，断面图的应用是很多的。 断面图的画法 断面图的剖切位置也是粗实线，投射方向是通过编 号的注写位置来表示的。如编号写在剖切线的下方，则 表示向下投射，编号写在剖切线的左侧，则表示向左投 射，如图所示。这种断面图称为移出断面.如图8.10
