白炽灯照明电路的安装教案
项目一、一控一白炽灯照明电路的安装与调试
项目一一控一白炽灯照明电路的安装与调试1.任务描述白炽灯在日常生活和生产中十分常见，结构简单，使用可靠，价格低廉，电路结构也简单，应用较广，初学电工首次掌握它的安装技巧，从而举一反三掌握其它灯具的安装,电路原理图如图1.1所示。
图 1.1 一控一白炽灯照明电路原理图2.任务目标2.1知识目标➢掌握白炽灯、开关、断路器的电气符号➢能叙述一控一白炽灯电路的工作原理。
2.2技能目标➢根据原理图安装一控一白炽灯电路➢能排除一控一白炽灯电路的故障3.任务分析3.1所需器材本任务所需的器材如表1-1所示。
表1-1 所需器材清单3.2 所需知识对于一控一白炽灯电路安装与调试过程中，需要我们掌握整体电路的识图、原理分析、接线步骤、调试方法及故障排除等方面的知识和能力，具体如下：（1）一控一白炽灯电路的识图；（2）一控一白炽灯电路原理分析的方法；（3）一控一白炽灯电路的具体接线步骤与调试方法。
（4）一控一白炽灯电路故障的排除方法4.知识链接4.1 认识----白炽灯1、白炽灯是根据电流的热效应制成的发光器件，它是将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源，至500℃时开始发出可见光，随温度增加，从红一橙一黄一白逐步变化。
白炽灯的主要部件为灯丝、玻壳、填充气体和灯头。
灯丝是白炽灯的发光部件，由钨丝制成。
为减少钨丝与灯中填充气体的接触面积，从而减少由于热传导所引起的热损失，常将直线状钨丝绕成螺旋状，采用双重螺旋灯丝的白炽灯，光效更高。
白炽灯的灯丝被包围在一个密封的的玻壳内，从而与外界隔绝，避免因氧化而烧毁。
为了减少灯丝的蒸发，从而提高灯丝的工作温度和光效，必须在灯泡内充入合适的惰性气体。
在普通白炽灯内充氢氮混合气。
灯头是白炽灯电连接和机械连接部分。
按形式和用途主要分为螺口式灯头，插口式灯头，预聚集焦式灯头及各种特种灯头，其外形与符号如图1.2所示。
（a）螺口式（b）插口式（c）符号图1.2 白炽灯外形及符号2、灯座是保持灯的位置，使灯与电源相连接的器件。
照明电路安装实训教案
照明电路安装实训教案第一章：教学目标与内容1.1 教学目标1.1.1 知识目标了解照明电路的基本概念和组成部分。
掌握照明电路的安装步骤和技巧。
1.1.2 技能目标能够正确识别照明电路的元件和工具。
能够熟练进行照明电路的安装和调试。
1.1.3 情感目标培养学生的动手能力和团队合作精神。
增强学生对电工技术的兴趣和热情。
1.2 教学内容照明电路的基本概念和组成部分。
照明电路的安装步骤和技巧。
照明电路的调试方法和安全注意事项。
第二章：教学资源与准备2.1 教学资源教室或实验室。
照明电路的元件和工具，如灯泡、电线、开关、插座等。
教学演示文稿和教材。
2.2 教学准备提前准备好照明电路的元件和工具。
安排好实验室的工作台和工具。
准备教学演示文稿和教材。
第三章：教学过程与方法3.1 教学步骤1. 引入新课：介绍照明电路的基本概念和作用。
2. 讲解知识点：讲解照明电路的组成部分和安装步骤。
3. 示范演示：进行照明电路的安装示范。
4. 学生动手实践：学生分组进行照明电路的安装实践。
5. 调试与评估：评估学生的安装效果并进行调试。
3.2 教学方法讲授法：讲解照明电路的基本概念和知识点。
示范演示法：进行照明电路的安装示范。
实践操作法：学生分组进行照明电路的安装实践。
评估法：评估学生的安装效果并进行调试。
第四章：教学评价与反馈4.1 教学评价学生能够正确识别照明电路的元件和工具。
学生能够熟练进行照明电路的安装和调试。
学生能够理解照明电路的基本原理和操作技巧。
4.2 反馈与改进收集学生的反馈意见，及时进行教学调整和改进。
观察学生的操作过程，及时纠正错误并进行指导。
与学生进行交流和讨论，促进学生的理解和思考能力。
第五章：教学延伸与拓展5.1 教学延伸介绍照明电路的进阶知识和技巧，如节能灯具的安装和智能家居系统的应用。
组织学生进行照明电路设计的比赛，提高学生的创新能力和实践能力。
5.2 教学拓展邀请电工行业的专业人士进行讲座和经验分享，增加学生对电工职业的了解和兴趣。
《白炽灯安装公开》PPT课件
装 数量是否正确，器件是否完好。
实 训
13 毕 节
电 ⑧ 实训完后要清理工位，经科代表
子
白 检查设备、清点器件后到实训室外面
炽
灯 排队等候。下课前5分钟由清洁委员安
安
装 排同学做实训室清洁。
实 训
13
毕
节
电
子
白
炽
灯 安
白炽灯照明电路安
装
实
训装
13 毕 节 电 子 白 炽 灯 安 装 实 训
安
装 实
映④。 实训人员未经老师同意，不得
训 擅自通电调试。
13
毕
节
电 ⑤ 实训台上工具和实训器件要摆
子
白 放整齐，摆放位置合理（符合安全要
炽
灯 求且易于操作）
安
装 实 训
⑥ 实训台上不能摆放与实训无 关用品
13 毕 节 电 子
白 ⑦ 实训前检查设备是否有损坏，并
炽
灯 做好登记。检查实训台上分发的器件
照明电路ห้องสมุดไป่ตู้ 装 实训课
13
毕
节
电 子
①
实训人员应遵守实训室的管理要求，
白 炽
服从老师的指挥和安排，爱护设备和器材。
灯
安 装
②
在实训过程中，要严格按照安全规
实 训
程进行操作，防止触电和损坏设备的事故
发生。
13
毕
节
电 ③ 实训室应保持肃静，不得高声
子
白 喧哗, 不得随便离开指定位置。实训
炽
灯 过程中如发现问题，应立即向老师反
火线 零线
13 毕 节 电 子
白 炽 灯 安
装 实 训
白炽灯照明电路的安装教案
白炽灯照明电路的安装教案章节一：教学目标与内容1. 教学目标了解白炽灯的工作原理和特点。
学会使用基本的电工工具和材料。
掌握白炽灯照明电路的安装方法。
能够安全地操作电路并进行简单的故障排除。
2. 教学内容白炽灯的工作原理和特点介绍。
电工工具和材料的使用方法介绍。
白炽灯照明电路的基本组成部分和连接方法。
安全操作电路和故障排除的基本方法。
章节二：教学准备1. 教学材料学生手册或教材。
白炽灯泡。
电线、开关、灯座等电路材料。
电工工具（如螺丝刀、剥线钳、绝缘胶带等）。
安全装备（如绝缘手套、防护眼镜等）。
2. 教学环境实验室或教室，配备电路实验桌和电源。
确保电路实验桌上有足够的空间放置材料和工具。
章节三：教学过程1. 导入通过展示白炽灯的工作原理和特点，引起学生对白炽灯照明电路安装的兴趣。
提问学生对电路安装的了解和经验，引导学生思考。
2. 理论讲解讲解白炽灯的工作原理和特点。
介绍电工工具和材料的使用方法。
讲解白炽灯照明电路的基本组成部分和连接方法。
3. 实践操作分组让学生进行白炽灯照明电路的安装实践。
引导学生按照正确的步骤进行电路连接，并注意安全。
教师巡回指导，解答学生的问题，纠正错误的操作。
4. 总结与评价让学生展示自己安装的白炽灯照明电路，并进行评价。
总结学生操作中的常见问题和注意事项。
章节四：教学反思与改进1. 教师反思思考教学过程中学生的参与度和理解程度。
思考教学方法和内容的适用性和有效性。
2. 学生反馈收集学生对教学内容和方法的反馈意见。
了解学生对白炽灯照明电路安装的掌握程度。
3. 教学改进根据教师反思和学生反馈，调整教学方法和内容。
针对学生的掌握情况，进行针对性的辅导和复习。
章节五：教学评估1. 课堂参与度观察学生在课堂上的积极参与程度和提问回答情况。
评估学生对教学内容的兴趣和积极性。
2. 操作技能观察学生在实践操作中的技能掌握情况。
评估学生对白炽灯照明电路安装的熟练程度。
3. 知识掌握通过课堂提问和作业评估学生对白炽灯照明电路知识的理解程度。

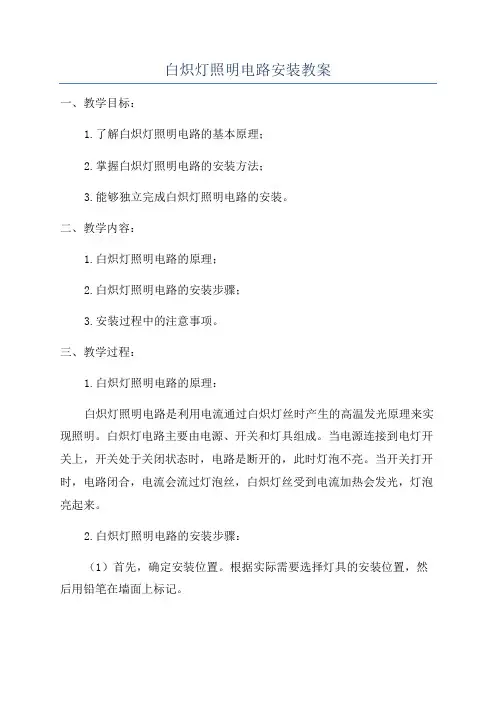

白炽灯照明电路安装教案
白炽灯照明电路安装教案一、教学目标：1.了解白炽灯照明电路的基本原理；2.掌握白炽灯照明电路的安装方法；3.能够独立完成白炽灯照明电路的安装。
二、教学内容：1.白炽灯照明电路的原理；2.白炽灯照明电路的安装步骤；3.安装过程中的注意事项。
三、教学过程：1.白炽灯照明电路的原理：白炽灯照明电路是利用电流通过白炽灯丝时产生的高温发光原理来实现照明。
白炽灯电路主要由电源、开关和灯具组成。
当电源连接到电灯开关上，开关处于关闭状态时，电路是断开的，此时灯泡不亮。
当开关打开时，电路闭合，电流会流过灯泡丝，白炽灯丝受到电流加热会发光，灯泡亮起来。
2.白炽灯照明电路的安装步骤：（1）首先，确定安装位置。
根据实际需要选择灯具的安装位置，然后用铅笔在墙面上标记。
（2）确定电线的走向。
根据安装位置和线路的连接需求，确定电线的走向，并考虑走线是否符合安全要求和美观要求。
（3）进行电线的布线。
使用电线槽或直接暗敷电线，将电线从电源位置到开关位置再到灯具位置逐步铺设并连接。
（4）进行开关和灯具的安装。
在开关位置开孔安装开关盒，然后将开关与电线连接。
在灯具位置安装灯座，将灯座与电线连接。
（5）进行电路连接。
根据已布线的电线连接开关和灯具，确保电路的正常通断。
（6）测试电路，开关控制灯泡的亮灭情况。
3.安装过程中的注意事项：（1）安全第一、在进行电路安装过程中，必须注意安全措施，避免触电和其他意外事故的发生。
（2）选用合适的电线。
根据电路负荷和长度选择合适的电线，确保电线能够承受电流负荷。
（3）避免电线短路。
在布线时，应注意电线的走线和连接，避免电线短路和触碰。
（4）保持电路的整洁。
在布线和连接过程中，应保持电线的整洁，不要交叉绕在一起，以免影响电路的工作。
四、教学评估：1.教师根据学生在实践中的表现，进行现场考核，评估学生的安装能力和理解程度。
2.教师要求学生写报告，总结实验过程中的问题和解决方法，评估学生的分析和解决问题的能力。
白炽灯电路的明敷安装与调试
图3-56 白炽灯和3孔插座电路接线图 4.白炽灯照明电路接线步骤及调试
1）按图3-55所示，在网孔板上安装QF、XT、S1、FU、三孔插座、螺口平灯座、明盒。 2）先从断路器出线端按照“左零右火”引出3根导线放入线槽，接至单联单控开关S1端子引出4根导线后，将其安装固 定在明盒上。 3）按图3-56中所示完成接线，其中火线用红色，零线用蓝色或黑色，PE线用黄绿双色线。 4）将白炽灯EL安装在螺口平灯座上。 5）用手轻轻的晃动元器件和拽一下线，检查器件安装和实验接线是否牢固。 6）确保器件安装牢固、实训接线无误后，给电源控制屏HEP-EST01电源控制屏上电，合上漏电开关QF，闭合开关S1， 白炽灯亮，断开开关S1，白炽灯灭。 7）用万用表交流电压挡测试插座插孔为交流220V。
2）布线时，严禁损伤线芯和导线绝缘。 3）各电气元件接线端子引出导线的走向，以元件的水平中心线为界线，在水平中心线以上接线端子引出的导线，必须进入 元件上面的走线槽；在水平中心线以下接线端子引出的导线，必须进入元件下面的走线槽。任何导线都不允许从水平方向进入 走线槽内。 4）各电气元件接线端子上引出或引入的导线，除间距很小和元件机械强度很差时允许直接架空敷设外，其他导线必须经过 走线槽进行连接。 5）进入走线槽内的导线要完全置于走线槽内，并应尽可能避免交叉，装线不要超过其容量的70%，以便于能盖上线槽盖和 装配及维修。 6）各电气元件与走线槽之间的外露导线，应走线合理，并尽可能做到横平竖直，变换走向要垂直。同一个元件上位置一致 的端子和同型号电气元件中位置一致的端子上引出或引入的导线，要敷设在同一平面上，并应做到高低一致或前后一致，不得 交叉。 7）所有接线端子、导线线头上都应套有与电路图上相应接点线号一致的编码套管，按接线号进行连接，连接必须牢靠，不 得松动。
白炽灯的安装教学设计
《白炽灯电路的安装》教案
2013.5.6
课堂教学安排
：
两只白炽灯外观有什么不同？分为哪几类？教师总结并板书：分类卡扣灯和螺口灯。
白炽灯主要有那几个部分组成？
教师总结板书：主要构造（1）灯丝（2）灯头
安装注意事项：
开关接火线，不能接零线；开关的连接应根据开关背面的接线图来连接，保证开关的闭合状态与面板状态一致。
螺口灯座接线时，火线应接在灯座底部簧片端子上，零线应接在灯座螺纹端子上。
提问：为什么要这么规定？能不能不按这样
《白炽灯电路的安装》学生工作页姓名班级学号
【要求】
1.了解白炽灯、开关的结构及电气符号。
2.能够分析并绘制单个开关控制一盏白炽灯的原理图。
3.学会安装单个开关控制一盏白炽灯的电路，并对新装的电路进行通电。
4.能够按照正确的操作工艺进行安装与文明安全操作。
【内容】
一、应知部分
1.白炽灯可分为和两种，由、、三
个部分组成。
2．螺口灯座的底部簧片应跟（火、零）线相连，螺纹口应跟（火、零）线相连。
3.开关应接在电路的（火、零）线中。
4.白炽灯铭牌“PZ 220V 40W”的含义是。
二、应会部分
1.画出白炽灯控制电路原理图。
火线L
零线N
2.写出安装白炽灯的步骤并说明安装过程中的注意事项。
白炽灯照明线路单控与双控的安装与维修
常用白炽灯灯座
2．照明线路中的开关
常 常见的开关 见 拉线开关 的 扳动开关 开 跷板开关
关 钮子开关
常见的跷板开关中的图片
“联”，又称为“位”——指在一个面板上有几个开关功能模块。 “单联”就是有一个开关； “双联”就是有两个开关。
控——即一个开关选择性地控制几条线路。
单联单控开关
单联双控开关
双控开关可以作为单控开关用，使用时选择公共 接线端和任一个控制接线端。
3．漏电保护装置 极——指在漏电断路器在保护时能同时断开几根线，
单相220V电源供电的电气设备应选用单极二线式或二极 二线式漏电断路器。
漏电保护装置的额定 值应能满足被保护供 电线路的安全运行要 求。
二、识读单控白炽灯照明线路电气图 1．单控白炽灯原理图
2．单控白炽灯安装图 照明平面图常用图形符号
500mm 单控白炽灯照明线路安装图
400mm 300mm
三、安装单控白炽灯照明线路 在电工板上安装单控白炽灯照明线路：
•定位划线 •护套线的配线 •安装连接元件 •通电试验
1．定位Байду номын сангаас线
单控白炽灯照明线划线定位
根据布置图确定电源、开关、灯座的位置，用笔做好记号，实际安 装时开关盒离地面高度应为1.3米，与门框的距离一般为150~200毫米。
白炽灯照明线路单控与 双控的安装与维修
任务一：单控白炽灯照明线路的安装
1．认识常用的照明线路元件 2．正确识读单控白炽灯照明线路图 3．学会安装护套线配线单控白炽灯照明线路 4．学会白炽灯照明线路中常见故障的检修
一、认识单控白炽灯照明线路元件 •白炽灯及灯座 •照明线路中的开关 •漏电保护装置
1．白炽灯及灯座
维修电工实训指导-白炽灯与日光灯照明电路的装配
电工基础技能实训白炽灯与日光灯照明电路的装配BUSINESSREPORT01项目一白炽灯电路的装配学习目标（1）熟练掌握低压验电器的使用方法。
（2）能正确使用验电工具。
（3）掌握螺钉旋具（改锥）的使用方法。
（4）掌握钢丝钳和尖嘴钳的使用方法。
（5）掌握白炽灯照明电路的安装方法。
灯泡、螺口平灯座、开关、五孔插座、单相电度表、单相二极插头、刀开关、熔体、熔断器、常用电工工具及连接导线等。
1一、所需仪器仪表、工具与材料的领取与检查所需仪器仪表、工具与材料2．仪器仪表、工具与材料的领取领取灯泡、灯座、插头等器材后，将对应的参数填写到相对应的表格中。
序号名称型号数量备注1灯泡220V/25W1个2螺口平灯座3A 250V～1个3一位开关EAM91个4二位开关EAM92个EAM91个 5五孔插座（二、三极插座）6单相电度表DDS6881个7单相二极插头10A 250V～1个8刀开关16A两相1个9熔断器RT14.202个10熔体2A2个11双芯软护套线2×0.2铜护套线若干12卡钉 若个13自攻螺钉 若个14电工板 1块15电工工具 1套3检查领取的仪器仪表与工具①刀开关、灯泡、螺口平灯座、开关、五孔插座、单相二极插头、熔断器等是否正常，是否可使用。
②单相电度表是否正常，连接导线等材料是否齐全、型号是否正确。
③工具数量是否齐全、型号是否正确，能否符合使用要求。
二、白炽灯照明电路的安装低压电器的简单介绍低压验电器又称为电笔，是检测电气设备、电路是否带电的一种常用工具。
普通低压验电器的电压测量范围为60～500V ，高于500V 的电压则不能用普通低压验电器来测量。
1螺钉旋具的简单介绍螺钉旋具又被俗称为起子或改锥，主要用来紧固或拆卸螺钉。
常用螺钉旋具分为一字形和十字形两种，一字形螺钉旋具常用的规格有50mm 、100mm 、150mm 和200mm 等，其中电工必备的是50mm 和150mm 两种。
十字螺丝旋具常用的规格有4个，I 号适用于螺钉直径为2～2.5mm ，Ⅱ号为3～5mm ，Ⅲ号为6～8mm ，Ⅳ为10～12mm 。
白炽灯照明电路的安装教案
白灰购销合同湖南省技工学校实习教学教案教师姓名：实训课题白炽灯照明电路的安装[目的要求]使学生明白白炽灯的工作原理和电路安装（电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯）[教学内容及过程]1、白炽灯白炽灯结构简单，使用可靠，价格低廉，其相应的电路也简单，因而应用广泛，其主要缺点是发光效率较低，寿命较短，如下图为白炽灯泡的外形。
白炽灯泡由灯丝、玻壳和灯头三部分组成。
其灯丝一般都是由钨丝制成，玻壳由透明或不同颜色的玻璃制成。
40W以下的灯泡，将玻壳内抽成真空；40W以上的灯泡，在玻壳内充有氩气或氮气等惰性气体，使钨丝不易挥发，以延长寿命。
灯泡的灯头，有卡口式和螺口式两种形式，功率超过300W的灯泡，一般采用螺口式灯头，因为螺口灯座比卡口式灯座接触和散热要好。
2、常用的灯座常用的灯座有，卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等，外形结构如下图的a、b、c、d。
灯泡示意图白灰购销合同3、常用的开关开关的品种很多，常用的开关有接线开关、顶装拉线开关，防水接线开关、平开关、暗装开关等，这几种开关外形图分别如下图：4、白炽灯的控制原理白炽灯的控制方式有单联开关控制和双联开关控制两种方式，如下图所示。
5、白炽灯照明电路的安装与接线先将准备实验的开关装到开关盒上，白炽灯的基本控制线路如下表所示，可选用几种进行实验名称用途接线图备注一个单联开关控制一个灯开关装在相线上，接入灯头中心簧片上，零线接入灯头螺纹口接线柱白灰购销合同一个单联开关控制两个灯超过两个灯按虚线延伸，但要注意开关允许容量两个单联开关，分别控制两盏灯用于多个开关及多个灯，可延伸接线两个双联开关在两地，控制一个灯用于楼梯或走廊，两端都能开、关的场合。
接线口诀：开关之间三条线，零线经过不许断，电源与灯各一边。
6、白炽灯常见故障及处理方法序号故障现象故障原因处理方法l灯泡不亮1．灯丝烧断2．灯丝引线焊点开焊3．灯头或开关接线松动、触片变形、接触不良4．线路断线5．电源无电或灯泡与电源电压不相符，电源电压过低，不足以使灯丝发光6．行灯变压器一、二次侧绕组断路或熔丝熔断，使二次侧无电压7．熔丝熔断、自动开关跳闸(1)灯头绝缘埙坏(2)多股导线未拧紧，未1．更换灯泡2．重新焊好焊点或更换灯泡3．紧固接线，调整灯头或开关的触点4．找出断线处进行修复5．检查电源电压，选用与电源电压相符的灯泡6．找出断路点进行修复或重新绕制线圈或更换熔丝7．判断熔丝熔断及断路器跳闸原因，找出故障白灰购销合同白灰购销合同。
白炽灯照明电路的安装教案
白炽灯照明电路的安装教案第一章：教学目标与内容1.1 教学目标（1）了解白炽灯的工作原理和特点。
（2）掌握白炽灯照明电路的基本组成部分和安装方法。
（3）培养学生动手操作能力和团队协作精神。
1.2 教学内容（1）白炽灯的工作原理和特点。
（2）白炽灯照明电路的基本组成部分。
（3）白炽灯照明电路的安装方法。
第二章：白炽灯的工作原理和特点2.1 工作原理（1）电流通过灯丝，使灯丝发热。
（2）灯丝发热至白炽状态，发出可见光。
2.2 特点（1）亮度较高。
（2）启动快，瞬间即可达到全亮。
（3）寿命相对较短。
第三章：白炽灯照明电路的基本组成部分3.1 电源（1）提供电能，如家庭用电。
（2）电压稳定，确保灯泡正常工作。
3.2 灯泡（1）发光元件，选用合适瓦数的灯泡。
（2）灯泡规格应与电路匹配。
3.3 开关（1）控制电路通断，实现灯光开关。
（2）选用合适的开关，确保安全可靠。
3.4 导线（1）连接电源、灯泡和开关。
（2）选用合适的导线，确保电路安全。
第四章：白炽灯照明电路的安装方法4.1 准备工作（1）准备工具：螺丝刀、钳子等。
（2）准备材料：灯泡、开关、导线、绝缘胶带等。
4.2 安装步骤（1）确定灯泡位置，固定灯座。
（2）连接电源与开关，确保导线连接牢固。
（3）连接开关与灯泡，确保导线连接牢固。
（4）测试电路，检查通断情况。
4.3 注意事项（1）确保电路断电状态，进行安装。
（2）遵循电路安装规范，确保安全。
（3）团队合作，互相协助。
第五章：课堂实践与拓展5.1 实践环节（1）分组进行白炽灯照明电路的安装实践。
（2）教师巡回指导，解答疑问。
5.2 拓展环节（1）探讨节能灯与白炽灯的优缺点。
（2）了解智能家居照明系统。
（3）思考如何提高照明电路的稳定性与安全性。
本章内容到此结束，请在的章节中继续学习。
第六章：安全注意事项6.1 安全知识（1）操作电路时，必须确保断电状态。
（2）遵循电路安装规范，避免触电、短路等事故。
实验一白炽灯照明电路的安装
1 THPMZ-1型电机控制及仪表照明电路实训考核装置简介THPMZ-1 型电机控制及仪表照明电路实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。
可以完成《工厂电气控制》、《电机拖动》的操作实训。
满足维修电工的初、中、高级技能考核要求。
整个实训装置采用实际用配电柜为主体利用柜体的双面空间进行布局整个实训装置包括两块继电板、主控制面板十块元件板元件板上安装有各种实训元器件且所有元器件的接线都在接线端子排上进行接线避免了因长期在器件本身进行走线而导致元器件的损坏通过走线槽进行工艺布线。
控制柜的功能及操作使用控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。
1.控制柜的技术参数输入电源三相四线或三相五线380V±10 50Hz 工作环境温度10℃40℃相对湿度lt8525℃海拔4000m 装置容量1.5kVA 外形尺寸800×850×19003mm 2. 三相输入电源线电压指示及切换开关位于主控制面板上。
为指示电网输入的三相线电压值利用电压切换开关的切换可在一只交流电压表上分别指示电网的UAB、UBC、UAC线电压值。
3. 交流电压表、电流表位于主控制面板上。
交流电压表为0450V量程交流电流表为05A量程这两只交流仪表都为指针式仪表精度1.0级用以指示电网输入的三相线电压值均为380V左右和其中一相的相电流值。
4. 主电路漏电保护及输出开关位于主控制面板上。
主电路由“启动”及“停止”、“急停”按钮控制。
按下“启2 动”按钮则主电路的A、B、C及N端子可输出电网的三相四线交流电源按下“停止”按钮则主电路无交流电源输出按下“急停”按钮则主电路也无交流电源输出。
主电路漏电保护位于继电板上。
如三相交流电源输出的A、B、C任一端子和控制柜壳或电机导轨底座发生漏电只要漏电流超过一定值漏电保护装置即动作两个面板的“告警”发光管都发亮两个蜂鸣器都发出声响并自动切断交流电源的输出若再要输出交流电源仍需先按“复位”按钮才能重新启动交流电源。
照明电路安装实训教案
照明电路安装实训教案一、教学目标1. 知识与技能：（1）了解照明电路的基本组成和原理；（2）掌握照明电路的安装步骤和技巧；（3）能够独立完成照明电路的安装和调试。
2. 过程与方法：（1）通过观察、分析和实践，培养学生的动手能力和实际操作技能；（2）学会使用常见的测量工具和仪器，提高学生的测量和检测能力；（3）培养学生团队协作和沟通交流的能力。
3. 情感态度价值观：（1）培养学生对电工技术的兴趣和热情；（2）培养学生安全意识，遵守操作规程，确保自身和他人的安全；（3）培养学生环保意识，注重操作过程中的环境保护。
二、教学内容1. 照明电路的基本组成：电源、开关、灯具、导线、插座等；2. 照明电路的工作原理：电源供电，通过开关控制，灯具发光；3. 照明电路的安装步骤：布线、固定、连接、调试等；4. 照明电路的安装技巧：线路规划、导线选择、接线方法等；5. 照明电路的检测与维护：使用测量工具，检查电路运行状况，及时发现问题并进行维修。
三、教学资源1. 教室、实验室等场所；2. 照明电路器材：电源、开关、灯具、导线、插座等；3. 测量工具：电压表、电流表、multimeter等；4. 安全防护用品：绝缘手套、绝缘垫等；5. 教学课件、视频等资料。
四、教学过程1. 导入新课：通过展示实际案例，引导学生了解照明电路的作用和应用；2. 讲解与演示：教师讲解照明电路的基本组成、工作原理和安装步骤，并进行现场演示；3. 实践操作：学生分组进行照明电路的安装实践，教师巡回指导；4. 检测与评价：学生使用测量工具，检查电路运行状况，发现问题并进行维修；5. 总结与反思：教师引导学生总结实训过程中的经验和教训，提高动手能力和安全意识。
五、教学评价1. 学生能够熟练掌握照明电路的基本组成和原理；2. 学生能够掌握照明电路的安装步骤和技巧，并能够独立完成安装和调试；3. 学生能够正确使用测量工具，检测电路运行状况，并及时发现问题进行维修；4. 学生具备团队协作和沟通交流的能力，遵守操作规程，确保自身和他人的安全。
白炽灯照明电路的安装说课课件
鼓励学生在学习过程中要不断挑战自我，不能一 味模仿，要有创新精神。
3 教具的选择及依据
1
计算机，采用多媒体课件进行教学，易激发学生
的学习兴趣。
2 配电板，学生易动手操作，也便于教师检查。
3 电工工具及万用表，与日常生活中紧密联系，让 学生学会正确使用。
2 教学难点 ⑴ 电度表、螺旋灯座、开关、插座的安装。 ⑵ 电路的安装工艺。
调研方法
机电类专业一年级学生经过一个多学
期的电工专业基础课的学习和技能训
练已有一定的电路基础，大部分学生
能理解电路的原理，掌握基本单元电
学
路的安装方法和工艺，为学习本节内 容奠定了一定的基础。而且在此之前
情
学生已学习了“一开关控制一盏灯电
分
路”，这为过渡到本节的学习起着铺
析
垫作用。但我们的学生普遍存在着学
习依赖性较强，缺乏独立思考的能力，
平时总是老师怎么说就怎么做，就只
会照猫画虎，没有学习的主动性。
教法的选择及依据
教
法
学法的选择及依据
与
学 法
教具的选择及依据
分
析
1 教法的选择及依据
1 以学生动手实践为主，教师指导为辅。主要通过 学生的动手操作辅以教师有针对性的指导使学生 通过主动的学习掌握技能技巧。
⑴ 万用表的使用： 万用表测量电阻的方法。
⑵ 学生动手检测电路，教师巡视指导。
⑶
通电试验
4 新课教学
3 成果展示，评价得分。
5 总结归纳
1 通过本节课的学习，你学会了哪些知识。 2 通过本节课的学习，你最大的收获是什么。 3 通过本节课的学习，你掌握了哪些学习的方法？
维修电工实训指导 第2单元 白炽灯与日光灯照明电路的装配
⑥ 用低压验电器测量三相三线制电路 时，如果两根很亮而另一根不亮，说 明这一相有接地现象。在三相四线制 电路中，发生单相接地现象时，用低 压验电器测量中性线，氖管也会发亮。
⑦ 用低压验电器测量直流电路时， 把低压验电器连接在直流电的正负极 之间，氖管里两个电极只有一个发亮，
名称 灯泡 螺口平灯座 一位开关 二位开关 五孔插座（二、三极插 座） 单相电度表 单相二极插头 刀开关 熔断器 熔体 双芯软护套线 卡钉 自攻螺钉 电工板 电工工具
型号 220V/25W 3A 250V～
EAM9 EAM9 EAM9
DDS688 10A 250V～
16A两相 RT14.20
2A 2×0.2铜护套线
图4-5 钢丝钳的结构及使用方法
尖嘴钳的使用
• 尖嘴钳的头部尖细，适用于在狭小的工作空间 中操作。主要用于夹持较小物件，也可用于弯 绞导线，剪切较细导线和其他金属丝。电工使 用的是带绝缘手柄的一种，其绝缘手柄的绝缘 性能为500V，其外形如图4-6所示。
• 尖嘴钳按其全长分为130m（1）螺钉旋具的手柄应该保持 干燥、清洁、无破损且绝缘完好。
（2）电工不可使用金属杆直通柄 顶的螺钉旋具，在实际使用过程中， 不应让螺钉旋具的金属杆部分触及 带电体，也可以在其金属杆上套上 绝缘塑料管，以免造成触电或短路 事故。
（3）不能用锤子或其他工具敲 击螺钉旋具的手柄，或将其当作 凿子使用。 螺钉旋具的使用方法如图4-4所 示。
维修电工实训指导
第二单元
白炽灯与日光灯照明电路的装配
01
项目一 白炽灯电路的装配
学习目标
（1）熟练掌握低压验电器的使用方法。 （2）能正确使用验电工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
白灰购销合同
湖南省技工学校
实习教学教案
教师姓名：
实训课题白炽灯照明电路的安装[目的要求]
使学生明白白炽灯的工作原理和电路安装（电路安装包括单个开关控制一盏灯以及两个开关控制一盏灯）
[教学内容及过程]
1、白炽灯
白炽灯结构简单，使用可靠，价格低廉，其相应的电路也简单，因而应用广泛，其主要缺点是发光效率较低，寿命较短，如下图为白炽灯泡的外形。
灯泡示意图
白炽灯泡由灯丝、玻壳和灯头三部分组成。
其灯丝一般都是由钨丝制成，玻壳由透明或不同颜色的玻璃制成。
40W以下的灯泡，将玻壳内抽成真空；40W以上的灯泡，在玻壳内充有氩气或氮气等惰性气体，使钨丝不易挥发，以延长寿命。
灯泡的灯头，有卡口式和螺口式两种形式，功率超过300W的灯泡，一般采用螺口式灯头，因为螺口灯座比卡口式灯座接触和散热要好。
2、常用的灯座
常用的灯座有，卡口吊灯座、卡口式平灯座、螺口吊灯座和螺口式平灯座等，外形结构如下图的a、b、c、d。
白灰购销合同
3、常用的开关
开关的品种很多，常用的开关有接线开关、顶装拉线开关，防水接线开关、平开关、暗装开关等，这几种开关外形图分别如下图：
4、白炽灯的控制原理
白炽灯的控制方式有单联开关控制和双联开关控制两种方式，如下图所示。
5、白炽灯照明电路的安装与接线
先将准备实验的开关装到开关盒上，白炽灯的基本控制线路如下表所示，可选用几种进行实验
名称用途接线图备注
一个单联开关控制一个
灯
开关装在相线上，接入灯头中心簧片上，零线接入灯头螺纹口接线柱
白灰购销合同
一个单联开关控制两个
灯
超过两个灯按虚线延伸，但要注意开关允许容量
两个单联开关，分别控制两盏灯
用于多个开关及多个灯，可延伸
接线
两个双联开关在两地，控制一个灯
用于楼梯或走廊，两端都能开、关的场合。
接线口诀：开关之间三条线，零线经过不许断，电源与灯各一
边。
6、白炽灯常见故障及处理方法
序号故障
现象
故障原因处理方法
l
灯
泡不亮
1．灯丝烧断
2．灯丝引线焊点开焊
3．灯头或开关接线松
动、触片变形、接触不良
4．线路断线
5．电源无电或灯泡与
电源电压不相符，电源电
压过低，不足以使灯丝发
光
6．行灯变压器一、二次
侧绕组断路或熔丝熔断，使二
次侧无电压
7．熔丝熔断、自动开关
跳闸
(1)灯头绝缘埙坏
(2)多股导线未拧紧，未
1．更换灯泡
2．重新焊好焊点或
更换灯泡
3．紧固接线，调整
灯头或开关的触点
4．找出断线处进行
修复
5．检查电源电压，
选用与电源电压相符的灯
泡
6．找出断路点进行
修复或重新绕制线圈或更
换熔丝
7．判断熔丝熔断及
断路器跳闸原因，找出故障
白灰购销合同
白灰购销合同。
