健身球自动分类机说明书张培嘉
健身球分类检验机课程设计说明书
目录1.设计要求： (2)2.工作情况分析： (3)2.1系统拆分 (3)2.2 各机构方案比较、选择： (3)2.2.1 进料机构： (3)2.2.1.1 方案比较： (3)2.2.1.2分析： (4)2.2.1.3选择 (4)2.2.2送料机构： (5)2.2.2.1 方案比较： (5)2.2.2.2 分析： (5)2.2.2.3 选择 (6)2.2.3检测机构： (6)2.2.3.1方案比较： (6)2.2.3.2 分析： (6)2.2.3.3选择 (7)2.2.4接料机构： (8)2.2.4.1方案比较 (8)2.2.4.2分析 (9)2.2.4.3选择 (10)2.3最终机构方案的组合： (10)2.4最终选定机构组合简图： (11)3.传动系统的设计计算： (11)3.1减速装置的设计计算： (11)3.2槽轮机构的设计计算： (13)3.3凸轮机构的设计计算： (14)3.4分动齿轮设计计算： (17)3.5曲柄分动装置设计计算： (18)4.致谢： (20)5.参考文献： (21)1.设计要求：健身球自动检验分类机，将不同直径尺寸的健身球（石料）按直径分类。
检测后送入各自指定位置，整个工作过程（包括进料、送料、检测、接料）自动完成。
健身球直径范围为ф40～ф46mm，要求分类机将健身球按直径的大小分为三类。
1. ф40≤第一类≤ф422. ф42<第二类≤ф443. ф44<第三类≤ф46其他技术要求：电动机转速（r/min）：1440 生产率/检球速度（个/min）:202.工作情况分析：2.1系统拆分2.2 各机构方案比较、选择：2.2.1 进料机构：2.2.1.1 方案比较：方案1：曲柄滑块机构：方案2：凸轮滑块机构方案3：四杆机构：2.2.1.2分析：方案1：设计、制造简单可行，能实现小球的逐个进料，滑块在运动的过程中，料斗里的球对滑块有正向的压力，则滑块的速度不宜过快，滑块的磨损比较严重。
健身球检验分类机课程设计报告机械原理
健身球检验分类机课程设计报告机械原理健身球是一种非常流行的健身器材，可以用于许多不同类型的运动训练，包括力量训练、平衡训练、柔性训练和有氧训练。
在这篇文章中，我们将讨论如何设计一款健身球检验分类机，这个机器能够对健身球进行自动分类。
首先，我们需要明确健身球检验分类机的目的。
这台机器的主要用途是将不同类型的健身球分为不同的类别，包括不同的大小和重量。
这个机器将能够比人类检查员更加准确地检测健身球的大小和重量，因为它使用的是高精度的传感器和计算机视觉技术，可以对球的大小和形状进行高度精确的测量。
为了设计健身球检验分类机，我们需要首先进行一些机械原理的考虑。
这包括机器主要的运动部件，如传送带、扫描器和机械臂。
传送带是机器的核心组成部分之一，因为它承载着要传送的健身球。
传送带必须能够在一定速度下稳定地运行，并且必须有足够的功能来控制球的流量和每个球之间的间距。
扫描器是另一个重要的部件，它必须能够高速地扫描每个健身球，记录它们的大小、形状和重量，并将这些数据发送给计算机视觉系统进行处理。
最后，机械臂是机器的关键部件之一，因为它必须能够准确地抓住每个健身球并将它们放入相应的类别中。
在机器的设计过程中，我们还需要考虑计算机视觉技术的应用。
这将是机器的另一个核心组成部分，因为它必须能够利用深度学习技术来对健身球进行分类。
我们可以使用卷积神经网络（CNN）或循环神经网络（RNN）来训练机器，使它能够自动分类健身球。
在这个过程中，我们需要提供大量的数据来训练机器，这将为机器学习过程奠定基础。
最后，我们需要考虑如何将所有这些零部件结合在一起以实现完整的健身球检验分类机。
这将涉及到机械工程、电子工程、软件工程和计算机科学等多个学科领域。
我们将需要设计和制造机械部件、编写和测试软件，并将所有部件集成在一起以实现完整的系统。
总之，健身球检验分类机是一项非常有挑战性的课程设计项目，涉及到多个领域的知识和技能。
通过感官信息的读取，它将为我们从事健身球行业提供更好的解决方案，同时为我们提供了解机器学习和计算机视觉技术的机会。
健身设备智能调节说明书

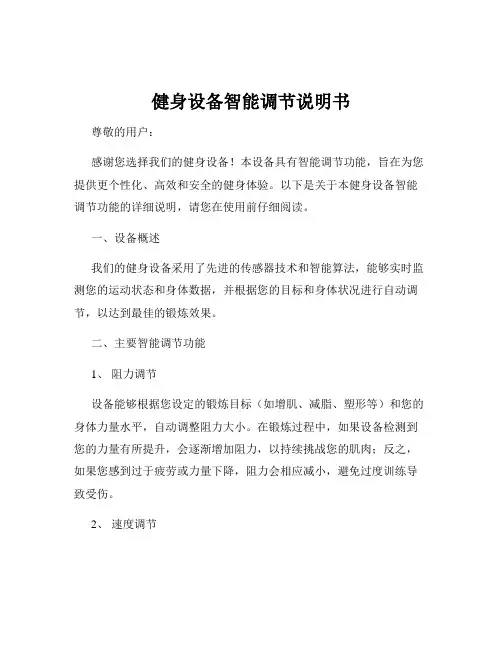

健身设备智能调节说明书尊敬的用户：感谢您选择我们的健身设备！本设备具有智能调节功能，旨在为您提供更个性化、高效和安全的健身体验。
