500kV架空输电线路张力架线施工技术探析

合集下载

500kV架空输电线路张力架线施工技术分析 杨凯钧

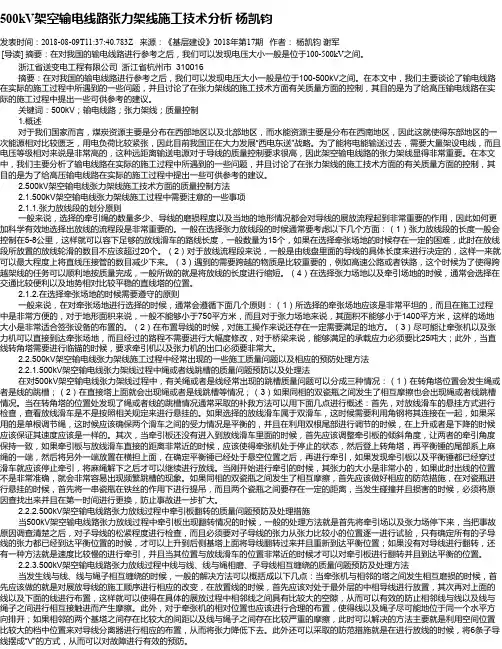

500kV架空输电线路张力架线施工技术分析   杨凯钧

500kV架空输电线路张力架线施工技术分析杨凯钧发表时间:2018-08-09T11:37:40.783Z 来源:《基层建设》2018年第17期作者:杨凯钧谢军[导读] 摘要:在对我国的输电线路进行参考之后,我们可以发现电压大小一般是位于100-500kV之间。

浙江省送变电工程有限公司浙江省杭州市 310016 摘要:在对我国的输电线路进行参考之后,我们可以发现电压大小一般是位于100-500kV之间。

在本文中,我们主要谈论了输电线路在实际的施工过程中所遇到的一些问题,并且讨论了在张力架线的施工技术方面有关质量方面的控制,其目的是为了给高压输电线路在实际的施工过程中提出一些可供参考的建议。

关键词:500kV;输电线路;张力架线;质量控制 1.概述对于我们国家而言,煤炭资源主要是分布在西部地区以及北部地区,而水能资源主要是分布在西南地区,因此这就使得东部地区的一次能源相对比较匮乏,用电负荷比较紧张,因此目前我国正在大力发展“西电东送”战略。

为了能将电能输送过去,需要大量架设电线,而且电压等级相对来说是非常高的,这种远距离输送电源对于导线的质量控制要求很高,因此架空输电线路的张力架线显得非常重要。

在本文中,我们主要分析了输电线路在实际的施工过程中所遇到的一些问题,并且讨论了在张力架线的施工技术方面的有关质量方面的控制,其目的是为了给高压输电线路在实际的施工过程中提出一些可供参考的建议。

2.500kV架空输电线张力架线施工技术方面的质量控制方法 2.1.500kV架空输电线张力架线施工过程中需要注意的一些事项 2.1.1.张力放线段的划分原则一般来说,选择的牵引绳的数量多少、导线的磨损程度以及当地的地形情况都会对导线的展放流程起到非常重要的作用,因此如何更加科学有效地选择出放线的流程段是非常重要的。

一般在选择张力放线段的时候通常要考虑以下几个方面:(1)张力放线段的长度一般会控制在5-8公里,这样就可以容下足够的放线滑车的路线长度,一般数量为15个,如果在选择牵张场地的时候存在一定的困难,此时在放线段所放置的放线轮滑的数目不应该超过20个。

探究500kV架空输电线路张力架线施工技术

探究500kV架空输电线路张力架线施工技术

探究500kV架空输电线路张力架线施工技术在进行500kV高压架空电线输电过程的施工中,输电线路的条件、输电线路放线的质量以及在施工过程中和紧线施工中的难易问题和输电线路施工的合理性等因素都会影响架线区域内的输电线路的长短。

要严格的按照实际情况来对区域的施工进行施工划分,并及时对施工过程中出现的问题进行修改和处理,在施工过程中要严格考虑施工时出现的影响因素,对经济技术进行比较后按区域进行合理的划分。

在对高压输电线路架线的施工过程中要设立相关的牵引场和张力场的放线施工,牵引场和张力场要满足对施工现场地形和场地面积的需求,在满足现场施工条件下相邻的直线塔之间进行轮临锚。

1.2导引绳系、牵引绳和地线的展放①在施工的过程中,可在空中通过线路展放的方式进行展线,利用直升飞机或者热气球等。

根据飞行器对施工路段进行开放式的划分,在利用人工手段将位于塔顶上的初导转移到放线滑车里面,然后再连接好每个环节,确保施工过程的连通性,还可以采用地面铺放的方法,在树木和建筑群等高压电线较少的区域内进行放线,将成轴的导引线分散在施工的每个地点,然后利用人工操作的方法将成轴的导引线分散的铺开最后将其放在放线的滑车里,在指定位置上进行导引线的收卷工作,从而保证在施工过程中加固引导线上升到新的高度,在锚绳的后面进行下个程序工作的转交。

②逐级牵放引导绳方法进行施工,用初导牵放的二导对三导进行牵放工作,以此来进行别的步骤,用牵放的方法牵放出在施工过程中所需要的引导线使用的规格型号,最后在按照每个条数进行牵放工作,将引导线进行组合并且应用到实际施工中。

③架空地线展放。

关于500kV高压输电线路架空线路的绽放工作,一般在张力放线的工作中都是用引导线来完成,在进行架空地线的牵放工作中根据实际的操作情况,可以利用大小不同型号的牵引机和张力机来进行施工操作。

OPGW(光纤复合架空地线)放线的区段长度和实际的长度必须是一样的。

在OPWG进行张力展放的操作过程中,要按照实际的情况对张力机进行选择,同时还要按照实际的情况结合相关的技术规范标准来进行施工要求,但是OPWG的额包络角放置在放线轮滑车里的最佳的温度是≤60℃。

探讨500kV架空输电线路张力架线施工技术

探讨500kV架空输电线路张力架线施工技术

个高压试验 项 目中, 把相关过程控制卡制定出来。不管是试验设备、 材 料设备还是试验后的现场清理等环节 ,都应该对应相应 的过程控制 卡, 对于其 中的危险点应该记录在 这一控制卡上 ,并相应地把 控制措施 列 出。除 了在这整个过程中把控制卡填 写好外 , 在试验开始之前, 也应该根 据 工 作 的任 务 以 及 工 作 票 , 把 相应的控制卡填 写好, 对 于 每 一 个 控 制 卡 来讲, 都需要由专 门的人员确认 , 在确认之后签字 , 一直到整个试验 结束 为止。这一措施 , 能够在程序上 , 来把 由于人为疏忽而造成 事故的现象杜 绝, 这种把 各种 安全措 施予以制度化 , 并在这一制度下 , 来和 具体 的试验 工作有机结合, 大大提升 了高压试验的安全性。
宣 夸 宣 奎 专 r 专 r 夸 专 r 专 妊 毫 妇 夸 窜 夸 业 奎 k 夸kr 奎
( 3 ) 如 果遇到特别重要 的跨越 物 , 如高速 公路 、 铁 路等, 为了确保安 全完成跨越架线任务 , 要适当地缩短放 线长度 。 ( 4 ) 张力场和牵引场都要选在交通方便 、 地势平坦的直线塔 间。 ( 5 ) 进行架线施工 时, 如果把 放线段作为紧线段, 就选用张力放线段 代表档距与所在耐张段代表 档距 比较接 近的施工方法, 有利于紧线且能 够提高紧线应力与设计要求应力的正确度 。 1 . 1 . 2 选 择 牵 张 场 地 应 遵 循 的规 定 ( 1 ) 牵 引场场地要选择地形平坦 、 施 工便捷的地方, 地形面积不小于 3 0 m ̄ 2 5 m, 张 力场 不 能 小 于 5 5 m ̄ 2 5 m, 且地形能够满足牵张设备的布置 、 导 线 的布 置 以及 施 工 操 作 等 需求 。 ( 2 ) 牵 引机 和 张 力 机 能 够 直 接 运 达 牵 张 场 地 , 道 路 不 需 要 太 大 的 修 补, 桥梁承载力应大于 2 5 t 。 ( 3 ) 当直线 转角塔需要作过轮 临锚时 , 牵 引机和 张力机 出口与相邻 塔之 间高差角导线悬挂点大于 1 5  ̄ 的位置不适合作为牵张场地 ,大牵机 与临塔水平距 离不 能小于 l O O m, 并且大牵机 、 张机 的出线 方向与 临塔导 线 水 平 夹 角 应 小于 5 o 。

500kV架空输电线路张力架线施工技术探析

500kV架空输电线路张力架线施工技术探析

500kV架空输电线路张力架线施工技术探析摘要:为保证架线质量,需要根据工程具体条件和施工资源条件设计选择张力架线施工工艺流程、施工机械、施工组织及操作方法等。

本文就500kV架空输电线路张力架线施工工艺进行详细的阐述。

关键词:500kV;架空输电线路;张力架线;施工工艺引言随着社会的不断发展,社会用电需求量越来越大,这就要求通过建设更多的输电线路进行电力传输,以满足社会用电的需求。

输电线路作为一种电力、电能传输的基础设施,对我国社会经济建设具有重要的意义。

尤其是对500kV、1000kV等电压等级较高的输电线路来说,在整个电网的运行中发挥着非常重要的作用。

张力架线施工技术是一种500kV架空输电线路建设的常用技术,其能有效提高输电线路运行的稳定性。

1 500kV架空输电线路张力放线施工技术1.1施工区段的划分在500kV架空输电线路张力放线施工中,对架线区段长度影响的因素主要包括线路条件、放线质量及放线施工、紧线施工的难度与合理性等。

在划分施工区段的过程中,必须要严格根据实际的工程条件,并对多种影响因素进行综合考虑,在分析与比较经济技术后进行区段的合理划分。

在放线施工中,以设立牵引场与张力场,但必须要满足以下条件:(1)牵引机、张力机可运到现场;(2)场地面积、地形可以满足施工的具体要求;(3)对于相邻的直线塔可做过轮临锚,但必须满足具体的设计与施工要求。

1.2导引绳系、牵引绳及地线展放1.2.1初导展放程序和方法1)空中展放利用直升机、飞艇、热气球、动力伞、航模或其他展放,或用发射方法展放,称为空中展放法。

按飞行器或发射器能力将线路分成展放段展放,将初导逐基落到塔的顶部,人工将初导挪移并过渡到需用相的放线滑车内,将各段相连接,使其在施工段内贯通相连。

此法主要适用于对环境有影响及受障碍物限制的场合(如树木、农作物及跨越物较多的地方)。

2)地面铺放人工沿线路铺放,称为地面铺放法。

将成轴导引绳尽可能分散地运到施工段沿线指定地点,人工将成轴导引绳铺放开来,逐塔穿过放线滑车,与邻段导引绳相连,在牵引场或张力场或其他指定位置将导引绳锚住,在张力场或牵引场或其他另一指定位置收卷导引绳,使导引绳升空至一定高度,锚绳,移交给下道工序。

探究500kV架空输电线路张力架线的施工质量控制

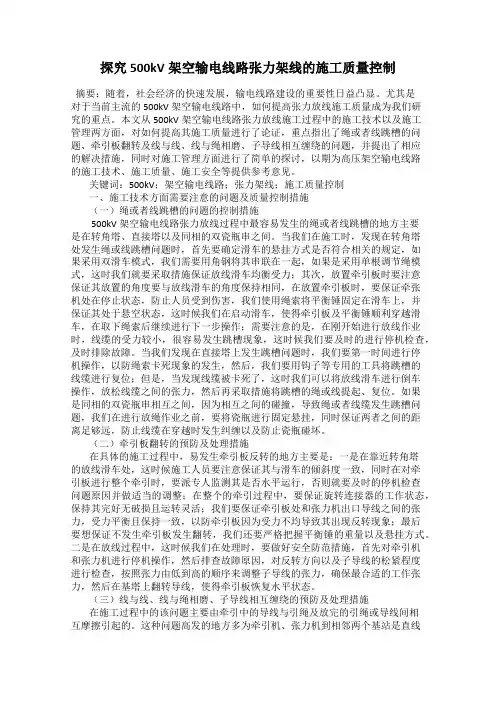

探究500kV架空输电线路张力架线的施工质量控制

探究500kV架空输电线路张力架线的施工质量控制摘要:随着,社会经济的快速发展,输电线路建设的重要性日益凸显。

尤其是对于当前主流的500kV架空输电线路中,如何提高张力放线施工质量成为我们研究的重点。

本文从500kV架空输电线路张力放线施工过程中的施工技术以及施工管理两方面,对如何提高其施工质量进行了论证,重点指出了绳或者线跳槽的问题、牵引板翻转及线与线、线与绳相磨、子导线相互缠绕的问题,并提出了相应的解决措施,同时对施工管理方面进行了简单的探讨,以期为高压架空输电线路的施工技术、施工质量、施工安全等提供参考意见。

关键词:500kV;架空输电线路;张力架线;施工质量控制一、施工技术方面需要注意的问题及质量控制措施(一)绳或者线跳槽的问题的控制措施500kV架空输电线路张力放线过程中最容易发生的绳或者线跳槽的地方主要是在转角塔、直接塔以及同相的双瓷瓶串之间。

当我们在施工时,发现在转角塔处发生绳或线跳槽问题时,首先要确定滑车的悬挂方式是否符合相关的规定,如果采用双滑车模式,我们需要用角钢将其串联在一起,如果是采用单根调节绳模式,这时我们就要采取措施保证放线滑车均衡受力;其次,放置牵引板时要注意保证其放置的角度要与放线滑车的角度保持相同,在放置牵引板时,要保证牵张机处在停止状态,防止人员受到伤害,我们使用绳索将平衡锤固定在滑车上,并保证其处于悬空状态,这时候我们在启动滑车,使得牵引板及平衡锤顺利穿越滑车,在取下绳索后继续进行下一步操作;需要注意的是,在刚开始进行放线作业时,线缆的受力较小,很容易发生跳槽现象,这时候我们要及时的进行停机检查,及时排除故障。

当我们发现在直接塔上发生跳槽问题时,我们要第一时间进行停机操作,以防绳索卡死现象的发生,然后,我们要用钩子等专用的工具将跳槽的线缆进行复位;但是,当发现线缆被卡死了,这时我们可以将放线滑车进行倒车操作,放松线缆之间的张力,然后再采取措施将跳槽的绳或线提起、复位。

分析500kV架空输电线路张力架线施工技术 张威

分析500kV架空输电线路张力架线施工技术 张威

分析500kV架空输电线路张力架线施工技术张威摘要:本文主要是分析500kV架空输电线路张力架线施工技术相关内容,以期辅助相关的课题研究。

关键词:500kV;架空输电线路;张力架线;施工技术1、500kV架空输电线路张力放线施工技术1.1施工区段划分对于500kV架空输电线路而言,在张力放线施工阶段需要做的第一步就是划分施工区段。

在这个过程中需要考虑的因素是多方面的。

其中最为关键的因素主要有:施工线路的地理环境、防线质量优劣、施工过程的难易程度及其合理性等。

在该阶段,务必综合考虑上述的多方面因素,同时考虑技术性、经济性,进行施工区段划分。

在实施架空输电线路张力放线施工时,需要建立牵引场与张力场,因此在施工过程中下属条件需要满足:1)可以将牵引机和张力机顺利输送到施工指定位置。

2)施工场地的地形条件和场地区域环境能够达到相关施工标准要求。

3)相邻直线塔可以做过轮临锚,但前提条件是需要达到相关设计、施工标准。

1.2导引绳系、牵引绳及地线展放方法1)初导展放。

进行初导展放的过程中,可以通过热气球或者直升机等工具实施空中展放。

考虑飞行器工具的性能把整个施工线路进行分段,然后在进行分段施工。

将初导逐基落在塔顶,然后通过人工操作的手段把初导转移至放线滑车中,最后把各段进行连接,这样可以确保整个施工的连贯性。

对于一些障碍物不多、比较空旷的地段,如基本没有高的建筑物或者树木等,可以不采用飞行器辅助操作,直接在地面上进行铺放。

将成轴导引绳分别放置在对应的施工段位置,通过人工操作将轴导引绳铺开,然后逐塔放线滑车,连接好临近导引绳,最后将导引绳锚住同时在规定的地点收卷导引绳。

通过这样的方式来确保导引绳的高度能够达到设计要求。

完成上述工作后可以进入后续的工作。

2)中间级导引绳展放。

①导引绳需要按照次序进行逐级牵放。

简而言之,利用初导牵放二导、二导牵放三导,以此类推,通过这样的施工方法可以保证施工质量,使之满足有关要求。

500kV架空输电线路张力架线的施工质量控制分析

500kV架空输电线路张力架线的施工质量控制分析

500kV架空输电线路张力架线的施工质量控制分析发布时间:2021-05-28T03:40:33.868Z 来源:《电力设备》2021年第2期作者:李睿[导读] 其张力架线施工质量直接影响着线路运行的稳定性以及可靠性,对于500kV的架空输电线路而言更是如此。

(身份证号:45030219850712****)摘要:在我国电力系统中,输电线路一般分为架空输电线路和电缆输电线路,而根据电压等级又可分为高压、超高压以及特高压输电线路,结合当前我国架空输电线路实际情况,本文围绕500kV架空输电线路张力架线的施工质量控制展开分析,从施工技术质量控制以及施工管理质量控制两个方面进行了详细探讨,以期能够为相关施工工程提供有效参考。

关键词:500kV;架空输电线路;张力架线;施工质量引言随着当前我国社会、经济以及科学技术水平的不断发展,电力资源在其中扮演着越来越重要的角色,电力系统运行的安全性以及稳定性直接影响着人们的工作和生活。

架空输电线路作为电力系统中的重要部分,其张力架线施工质量直接影响着线路运行的稳定性以及可靠性,对于500kV的架空输电线路而言更是如此。

一、架空输电线路张力架线施工技术质量控制(一)张力放线段划分张力放线段的划分是架空输电线路张力架线施工过程中的重要环节,也是基础环节,直接影响着施工的质量和效果。

在实际施工过程中,导线展放流程会受到诸多因素影响,例如牵引绳数量、地形条件等,因此为确保张力架线施工质量,需要在进行放线流程段选择的过程中注意以下几个要点。

第一,为确保放线滑车的路线长度科学合理,满足实际施工需求,张力放线段的长度范围应保持在3km到5km之间,另外,在进行张力放线段划分的过程中,还需要结合实际现场施工情况,合理设置滑轮数量,若在选择牵张场地的过程中,存在一些问题,那么就需要将放线段内的滑轮数量控制在20以下,因为导线通过放线滑车越多,受损伤的程度就越大。

第二,为进一步控制施工质量,在实际确定放线段的过程中,需要尽可能地将直线压接管数量控制在较小的范围之内,因此在实际施工过程中,应该尽量使得放线流程段与线盘中导线的长度呈现出一定倍数关系。

探究500KV架空输电线路的张力架线施工质量管理

探究500KV架空输电线路的张力架线施工质量管理

探究500KV架空输电线路的张力架线施工质量管理摘要:随着我国电力部门的迅速发展与输电技术的不断推进,电力行业为人们的生活与社会生产带来了强大的推动力,同时也对张力架线施工质量管理提出了更高要求,特别是对输电线路的安全性与稳定性越来越受到人们的重视,由于输电线路长期裸露在自然环境中,很容易受到地理与环境的影响,还容易受到气象条件的影响。

输电线路的合理架线对于输电线路的安全性与稳定性有着重要的影响,本文主要就500KV架空输电线路张力架线施工质量管理进行研究与探讨。

关键词:施工质量;张力架线施工质量管理;探讨引言:我国现代化城市建设的规模随着我国社会经济的快速增长而不断扩大,同时,电力的需求也在随之不断增加,电网建设也得到快速的发展,电网系统建设中500KV架空输电线路施工是其重要的组成部分。

500KV架空输电线路的稳定性直接影响着整个电网的运行效率,500KV架空输电线路施工的质量是电网安全运行的基础与前提,人们也越来越关心500KV架空输电线路的稳定性。

所以,为了更好的促进电网的运行效率,保证电气行业的稳健发展,需要不断提高500KV架空输电线路张力架线施工质量管理。

一、500KV架空输电线路的张力架线施工质量管理目标近几年,我国的电力事业发展迅速,电力系统以及相关自动化技术的使用范围也在不断的扩大,已经融入到人们的生活与生产当中,人们对供电可靠性的要求也越来越高。

电力通过城市电网这个环节,实现了为城市社会发展以及人们的日常生活所需要的主要功能,城市电网不仅是服务城市建设与发展的基础性设施,还是电力系统的重要组成部分。

现阶段,人们对电力建设的要求越来越严格,新形势下电力行业迅猛发展,同时也带来了很多的安全问题,严重阻碍了电力事业的稳定发展。

输输电线路在电力建设中扮演着重要的角色,是整个输电网安全有效运行的中心环节,科学有效的管理输输电路是保证其安全稳定运行的重要方法。

10kV配网是电力工程项目中一项重要的建设内容,人们也越来越重视电力工程当中的10kV配网施工技术管理,由于其项目比较繁琐而且供电任务多,这部分电力系统划归各个城市的电力运营机构直接建设和管理。

浅析500kV架空输电线路张力架线施工质量控制

浅析500kV架空输电线路张力架线施工质量控制

浅析500kV架空输电线路张力架线施工质量控制摘要:500kV架线输电线路工程属于当前电力工程建设中的重要施工内容,对于电力领域的建设发展具有积极的影响。

如今,500kV架线输电线路工程的建设力度逐渐加大,其施工质量也越来越受到业内人士的关注,为了实现对其施工质量的控制,就必须要加强对其施工技术的研究。

基于此,文章将对500kV架线输电线路工程张力架线施工质量控制方面展开讨论,以期为类似工程实践提供参考。

关键词:500kV;输电线路;张力架线;质量管理引言:电力的供应质量与安全性关系着人民群众的切身利益,在现代社会中,电力需求急剧增加,为满足电力供应需求,加大电力工程的建设至关重要。

在高压输电线路工程中,张力架线技术属于一项常见的施工技术,该项技术的应用可以有效的提升输电线路的施工质量,并且这项技术已经被广泛的运用到了500kV架线输电线路工程当中,为此,有必要对其施工质量控制问题展开深入研究。

一、500KV架空输电线路张力架线在技术方面的质量控制1、绳或线跳槽的处理同相串联的双瓷瓶发生碰撞、转角塔以及直接塔发生绳或线跳槽是500kV架空输电路张力架线施工中最常见的技术问题。

为了防止同相串联的双瓷瓶发生碰撞,应确保两串瓷瓶之间保持一定的距离,比如在悬挂瓷瓶时用铁丝进行提吊。

碰撞发生后,应迅速查明原因,并在安装附件时更换碰坏的瓷瓶。

转角塔发生绳或线跳槽时应首先确定放线滑车的悬挂方式是否正确,双滑车要用角钢连在一起,并确保两滑车受力均衡和降速度一致。

其次是根据滑车的倾斜角来调整牵引板的倾斜角,使两者的倾斜角保持一致,以便牵引板顺利进入放线滑车。

牵张机要在牵引板进入放线滑车之前停止运行,把麻绳的一端拉到横担上,另一端绑在平衡锤的尾部,在收紧麻绳继续牵引时应确保平衡锤处于悬空的状态。

平衡锤和牵引板穿过放线滑车后,应在解下麻绳继续放线操作。

由于张力很小,牵引绳和导线的出线或进线方向和位置均不易掌控,容易出现张力轮槽口的导线或牵引轮槽口的牵引绳跳槽的现象,应注意牵引绳和导线方向和位置的控制。

500kV架空输电线路张力架线的施工质量控制措施探究

500kV架空输电线路张力架线的施工质量控制措施探究

500kV架空输电线路张力架线的施工质量控制措施探究摘要:500kV架空输电线路是我国电网的重要构成部分,在保证电能的安全、稳定输送上发挥重要作用,因此,加强500kV架空输电线路各环节施工管理,保证施工质量具有重要的现实意义。

张力架线是500kV架空输电线路施工的关键一环,要求施工单位提高认识,结合以往工作经验及施工具体情况,及时采取有效的质量控制措施,确保施工工作保质保量的完成。

关键词:500kV 架空输电线路张力架线质量控制500kV架空输电线路张力架线施工内容专业、参与人员及影响因素较多,如出现质量问题,会给电能的安全输送造成较大影响,甚至引发安全事故,因此,施工单位应提高认识,做好施工工作合理部署,制定详细的施工计划,积极采取针对性施工质量管理措施,保证施工任务安全、顺利完成。

一、做好充分的张力架线准备工作500kV架空输电线路张力架线施工内容多,技术要求高,为保证张力架线工作的顺利完成,施工单位应做好架线区域调查,对张力架线工作有个整体的把握,尤其应做好充分的准备,具体应注重以下内容的落实:1.科学部署施工任务施工前施工单位应根据500kV架空输电线路施工内容,做好施工部署工作。

一方面,组织各部门施工负责人召开施工前的工作座谈会,讲解施工内容,张力架线施工规范等,提高各部门负责人认识,把握施工的重点与难点。

另一方面,明确各负责人职责,合理划分施工管理任务,确保各施工环节都有人负责管理。

另外,做好施工前各施工人员协调以及技术交底工作,保证施工人员严格按照规范要求及施工流程进行施工。

2.合理划分张力放线段合理划分张力放线段,不仅可提高施工效率,而且可避免意外的发生,保证施工任务的安全进行。

划分张力放线段时,施工单位应注意以下细节:一方面,张力放线段的长度一般在3~8km,且不能超过20个放线滑轮的长度,如条件不允许时需做好防护措施,避免导线受压损伤。

另一方面,施工中如导线跨域较为重要的设施或复杂地形时,应在牵引力满足要求的基础上,将施工段施工延长。

浅析500kV架空输电线路张力架线施工技术

浅析500kV架空输电线路张力架线施工技术

浅析500kV架空输电线路张力架线施工技术摘要:500kV架空输电线路张力施工技术在架设输电线路施工中难度较大。

为确保工程的质量和安全,应从牵引绳、导地线和钢丝绳都处于架空状态这一特点出发。

科学合理地选择跨越式施工方案,避免布局过程中张力失控等安全事故,确保工程顺利进行。

关键词:500kV架空输电线路;张力放线;施工技术;注意事项1 引言输电线路是输电的重要载体,是实现电能转化和传输的基础设施,在输电线路的发展和完善中起着重要的作用。

这种技术不仅关系着高压等级线路的施工质量,更关系着我国电力事业的发展。

因此,对500kV架空输电线路张力架线施工技术进行应用分析非常重要。

2 500kV架空输电线路张力放线施工技术2.1 施工区段划分及牵张场地选择放线质量、线路条件、放线和紧线施工作业的可能性、施工的合理性和难度、综合工作效率等。

在一定程度上影响和限制安装段的长度。

在划分施工段时,应经过经济技术分析和比较后作出决策。

在此基础上,结合工程实际情况,综合考虑上述因素,为做好施工准备,应进行分段规划。

在选择施工场地时,要符合如下条件:地形平坦、没有跨越物,施工便捷,面积以不小于30m~25m为宜,张力场不能小于55m~25m,且地形能够满足牵张设备的布置、导地线的布置以及施工操作等需求;牵引机、张力机能直接运达或道路桥梁稍加修整加固后即可运达;相邻直线塔允许作过轮临锚,作过轮临锚塔的条件是要符合设计和施工操作的要求;在地形受限情况下难以选择时,可借助转向滑车将其转向布场,转向滑车可设一个或几个,但张力场不宜转向布场。

2.2 牵引板翻转的处理在500kV架空输电线路张力线路施工中,防止和处理牵引板的倾覆是质量控制的关键。

防止牵引板倾覆:根据滑轮的倾角调整牵引板的角度,使两侧的角度保持一致,使转角塔附近的牵引板能够进入滑轮。

监视牵引板的水平状态,确保出现问题能及时发现及时处理,确保牵引板在整个牵引过程状态安全稳定。

500kV架空输电线路张力架线施工技术探析

500kV架空输电线路张力架线施工技术探析

1 5 0 0 k V 架 空输 电 线 路 工 程 项 目基本 情 况 分 析
滑车装置 进行安装处理 。 特别是对 于本文所例举工程实例 中所
A地 区某 5 0 0 k V架空输 电线路 工程项 目位于 某平 原及丘 出现 的转角塔放线滑 车角度过 大的 问题 , 现场架线 施工过程 当 陵地 区的交汇位 置 , 施 工现 场地 形结构 复杂 多变 , 且 丘 陵地形 中应 当针 对这一 实际情况进行 必要 的预倾斜 处理 , 其 目的在 于 过渡 区域 内植 被覆盖 比较密集 , 作业 区域 内施 作农作物类 型较 确保放 线施工过程 中导线线路 、 牵 引绳 以及导 引绳 牵引作用 力 多, 实 际施 工环境相对而 言 比较复杂 。 结合 以上客观 因素分析 , 方 向始 终保持与滑车轮轴部件 的垂直对应关系 。目前该工程 所 在该 5 0 0 k V架 空输 电线 路工程项 目进行 张力架线 施工 的过 程 采取 的预 倾斜作业 方式为 : 自滑 车侧架 下端 为止将滑车 吊起 。 当中,考虑采 取空 中展放 的方式进 行张 力架 线初始施 工操作 。 在此 基础上 需要针 对各 导线张 力机装 置 出 口张力 参数进 行合 具体 而言 , 该工程项 目建设采 取直升机 与航空模 型相配合 的方 理调节 与控制 , 确保牵 引板板面及平 衡锤部件 能够 始终保持垂 式, 利用初 导牵 放二 导, 二 导牵 放三 导, 以此类推 , 逐级牵 放 , 最 直 对 应 状 态 。 终通过各 段相互之 间的有效连接达成初 导展放作业 目的。 借 助 于此 种方 式能够 有效 避免 客观环 境 中各种 障碍物 限制 因素 对
G 。 n g y i y u — i s h u 圣 兰 堡
5 0 0 k V架空输 电线路张力架线施工技术探析

对500kV输电线路张力架线施工技术的探讨

对500kV输电线路张力架线施工技术的探讨

对500kV输电线路张力架线施工技术的探讨发表时间:2018-10-01T10:39:05.700Z 来源:《电力设备》2018年第16期作者:姜琪朱如煜[导读] 摘要:500kV输电线路是中国高压输电线路的重要组成部分,它主要承担电力的输送和电能分配的任务,保障整个电力系统的正常运转。

(安徽送变电工程有限公司安徽省合肥市 230000)摘要:500kV输电线路是中国高压输电线路的重要组成部分,它主要承担电力的输送和电能分配的任务,保障整个电力系统的正常运转。

作为电力系统不可缺少的一部分,其施工技术的高低关系到整个电力网络是否能够正常运行。

因此,探析500kV输电线路的施工技术有利于提高施工质量、保证施工效率,更有利于整个电力系统的正常运转。

关键词:500kV;输电线路;张力架线随着社会的不断发展,社会用电需求量越来越大,这就要求通过建设更多的输电线路进行电力传输,以满足社会用电的需求。

输电线路作为一种电力、电能传输的基础设施,对我国社会经济建设具有重要的意义。

尤其是对500kV、1000kV等电压等级较高的输电线路来说,在整个电网的运行中发挥着非常重要的作用。

张力架线施工技术是一种500kV架空输电线路建设的常用技术,其能有效提高输电线路运行的稳定性。

一、500KV紧凑型输电线路张力架线的放线技术1)放线方式的选择。

比较常用的放线方式有:“一牵六”方式和“4+2”方式。

“一牵六”方式是在导线悬挂处悬挂七轮放线滑车,用几台张力机配合一台大牵引机一次牵放同相的6根导线。

使用的环境是:地形条件较好,且根据放线区段情况,张牵设备出力能够满足的条件下,张牵场的选择上由于放线时同时要出六根导线,张力场场地面积较以往常规线路要大40 %左右,以满足张力机及其线盘尾架的安放。

“4+2”方式则用在区段较长, 张牵力较大及跨越两种冰区的放线区段采用,在导线悬挂处悬挂两只五轮放线滑车, 用一套张牵设备分两次牵引展放同相线的四根导线和另外两根导线的施工。

分析500kV架空输电线路张力架线施工技术

分析500kV架空输电线路张力架线施工技术

2024 03/分析500kV架空输电线路张力架线施工技术张建业1 黄迎亚2(1 河北省送变电有限公司 2 河北轨道运输职业技术学院)摘 要:确保电力能源顺利完成传输最为关键的就是保障输电线路安全稳定。

伴随更大范围的电力工程建设,促使张力架线的应用范围更加广阔,高压输电线路的施工质量与效率更加良好。

本文基于此,结合实际案例,针对500kV电压的架空输电线路张力放线施工技术进行研究,包括划分施工区段、导线、牵引线、地线的展放作业以及紧线施工作业的技术流程,以期能够为架空输电线路的张力架线施工提供参考。

关键词:500kV;输电线路;张力架线0 引言社会整体用电量逐渐提升,促使输电线路的建设范围也日益扩大,为了满足更加复杂偏远地势环境中的用电需求,需要展开架空输电线路的建设。

尤其是500kV的高压输电线路,是我国较高电压等级的输电线路,在国家整体电力网络中的应用意义重大。

而张力架线则是充分适应复杂地势环境下输电线路建设需求的重要技术内容,对于构筑高质量的输电线路尤为重要,是保障安全稳定供电的关键。

1 500kV架空输电线路架空工程案例以某地的架空输电线路工程为例,经过现场勘查,发现其位于平原与丘陵的交汇地区,具有较为复杂的地形结构,且在两种地势结构过渡范围中的植被覆盖率相对较高,周围多种植高大树木以及农业作物,对于架空线路的施工难度相对较大。

因此,综合该工程实施的情况,展开张力架线施工时,应当以配合空中展放的方式完成施工,确保形成更加合理的施工效果。

基于实际来讲,该工程采用航空模型结合直升机的方式,利用BIM技术对施工现场进行建模,由初导对二导进行牵放,以此类推,完成架空导线的逐级牵放作业。

最终基于各阶段更为有效的连接方式完成初导展放作业[1]。

通过这样的方式能够避免在展放导线的过程中受到其他外部因素的影响。

根据空中导线展放作业的需求,在展放中间级导线时,需要对导引绳加以预留,从而确保导引线能够直接向放线滑车进行过渡,完成高效率的导线展放作业。

500kV架空输电线路张力架线施工技术分析

500kV架空输电线路张力架线施工技术分析

500kV架空输电线路张力架线施工技术分析摘要:500kv架空输电线路是电力研究领域的重要课题,张力架线是高压输电线路架线施工常用技术,其技术水平关系着高压线路的施工质量。

本文研究500kv架空输电线路张力放线、紧线施工技术、注意要点与安全技术措施。

关键词:500kV架空输电线路;张力架线;施工技术1 张力放线施工技术1.1施工区段划分及牵张场地选择放线质量、线路条件、放线和紧线施工作业的可能性、合理性和难易度,架线工程的综合工效等都会对架线区段长度造成一定影响和约束,在划分施工区段时应结合实践工程状况,在综合考虑以上各种影响因素的情况下,经经济技术分析比较后作出决定。

并应在架线施工开始前作出分段规划,从而为施工的开始做好准备。

在选择牵张场地时,要符合如下条件:地形平坦、施工便捷,面积以不小于30m~25m为宜,张力场不能小于55m~25m,且地形能够满足牵张设备的布置、导线的布置以及施工操作等需求;牵引机、张力机能直接运达或道路桥梁稍加修整加固后即可运达;相邻直线塔允许作过轮临锚,作过轮临锚塔的条件是要符合设计和施工操作的要求;在地形受限情况下难以选择时,可借助转向滑车转向布场,转向滑车可设一个或几个,但张力场不宜转向布场。

1.2导引绳系、牵引绳、地线展放在展放中,导引绳系、牵引绳及地线的初导展放可分空中展放及地面铺放,前者主要借助直升机、动力伞、热气球等通过发射方式进行展放,当跨越物相对较多时可采取此方式,后者主要以人工方式进行,沿着线路进行铺放,分散成轴导线再搬运至各施工指定地,借助人工形式,铺展开形成轴导引绳,地面铺放仅用于障碍物较少、对环境有较小影响的区段。

展放中间级导引绳一般有三种方式,一是采用初导牵放二导、二导牵引三导的方法逐级牵放,二是逐条牵放,三是组合应用,即先通过空中展放法做导引绳牵放,采用逐条牵放导引绳法牵放出多条导引绳,只留下一根,将其余导引绳转移至与其相对应放线滑车中。

关于架空输电线路张力架线施工技术探讨

关于架空输电线路张力架线施工技术探讨

关于架空输电线路张力架线施工技术探讨四川省达州市635000摘要:本文将对架空输电线路张力架线施工的技术要点进行相关的分析探讨,以期能够为相关业内人士提供理论参考。

关键词:架空输电线路;张力架线;施工技术要点前言:张力架线施工技术作为架空输电线路施工中的重要组成内容,其在如今的高压、超高压输电线路的施工中较为常见,并在应用过程中取得了较好的应用效果。

因此,对架空输电线路张力架线施工技术的施工要点及注意事项进行相关研究分析,将有着极为重要的现实意义。

一、架空读点线路张力放线施工中的技术要点1.划分施工区段在划分施工区段过程中,施工单位首先要派专人前往施工区域,并对施工区域的地形地貌、道路交通等施工影响因素进行全方位的记录汇总;其次,施工单位要结合架空输电线路张力架线的施工安全质量标准及施工单位的实际情况,科学合理的划分施工区段;最后根据施工区段的划分情况,为各施工组织划分相应的工作任务及内容。

通过施工区段的划分将可以有效避免施工过程中因施工区段过长而导致的多次搬运情况。

除此之外,在进行放线区段划分的时候还需要遵循以下技术要点:一牵和二牵张机的方向区段长度应控制在5-6km之间,若是施工区域内的地质环境较为复杂,有必要延长施工区段,那么也应保障施工区域的长度不应超过10km[1];为避免导线在经过滑车过程中所造成的损伤情况,应将区段内的滑车经过次数控制在15次以内。

1.展放导引绳在展放导引绳的过程中,若是采用人力展放的方式,其过程中的导引绳的布线长度控制应以放线段长度为标准,通常来说在平地区域内,该标准为1.1-1.2倍;而在山地丘陵区域中,该标准为1.2-1.3倍[2]。

在展放过程中,若是采用导引绳和牵引绳同时展放的方式,那么应采用2套导引绳,然后将导引绳的一端固定的地锚上,之后按照施工计划中所设计的施工顺序完成滑车放线工作,最后在导引绳展放到牵引场中后收紧,并将导引线的另一端固定在牵引机的导轮上,完成牵引工作。

500kV架空输电线路张力架线施工质量控制的分析

500kV架空输电线路张力架线施工质量控制的分析

500kV架空输电线路张力架线施工质量控制的分析摘要:随着城市的不断扩大及快速发展,人们对于电力能源的依赖程度逐步提升,人们已经无法想象没有电力的生活将如何维系,当今社会中各行各业对于电力的需求也在不断的上升,这样就对我国的电力行业带来了巨大的发展与此同时也是提出了新的挑战,我国输电线路的电压范围是100-500kv,目前高压输电线路的建设正在如火如荼的开张过程中,高压输电线路相较于低压输电线路在技术方面难度更大,所以我们必须强化对于500kv架空输电线路张力架线施工质量控制的探究工作。

关键词:架空输电线路;张力架线;施工质量控制引言:随着国家电网工程的不断进行,用电安全越来越成为政府、社会、居民最为关注的重点问题。

目前城市化进程依然在不断的加快过程中,为了更好的满足人们对于电力的需求输电线路的规模在持续扩大,而且发挥着越来越重要的作用。

在所有输电线路建设过程中,高压输电线路架设工作一贯是工作中的重点以及难点,如何保障500kV架空输电线路张力架线施工的质量问题尤为重要。

而在进行架空输电建设时技术是其中尤为关键的问题但与此同时更不能忽略管理层面,要想切实的提升高压架空输电线路架线施工的质量必须从技术和管理两方面全面协调探究。

一、架空输电线路张力架线概述架空输电线路的张力架线主要就是指使用张力放线的方法进行导线的展放,而且在整个放线的过程中都要保持导线处于架空状态,这样可以有效的减少导线和地面产生的摩擦。

进行张力架线的施工路段与普通架线施工路段有着鲜明的不同,张力架线的起止杆塔一般都使用的是直线杆塔,同时就意味着施工段有可能是耐张段的但同时也存在是跨耐张段的可能性。

而且进行架空输电线路张力架线有着许多的不同于非张力架线的优势,具体而言就是放线方面可以保证更好的质量;放线的速度相对而言更快效率更高;还有就是机械化程度相对而言更高一些。

二、500kV架空输电线路张力架线在技术层面的质量控制1、对张力放线段落进行合理地划分500kV架空线输电线路张力架线过程中,对导引绳系、牵引绳系和底线的展放,从初导展放层面来分析,可以涉及到空中展放和地面展放两个方面。

500kV架空输电线路张力架线施工技术分析

500kV架空输电线路张力架线施工技术分析

500kV架空输电线路张力架线施工技术分析
朱凡;周恒;苏晶晶;汪雄波;刘涛
【期刊名称】《电力设备管理》
【年(卷),期】2024()4
【摘要】500kV架空输电线路是城市电力体系的重要组成部分,在具体施工期间,
需结合现场实际情况进行科学地张力架线施工。

基于此,本文首先简单阐述了
500kV架空输电线路张力架线施工基本概况,进一步针对500kV架空输电线路工程展开具体分析,明确工程概况后,对牵引力及放线张力进行计算,根据牵引力、放线张力参数进行工器具选型,分析展放施工、紧线施工、附件安装要点,供类似工程参考。

【总页数】3页(P192-194)
【作者】朱凡;周恒;苏晶晶;汪雄波;刘涛
【作者单位】湖北省超能电力有限责任公司荆门分公司;国网湖北超高压公司荆门
运维分部
【正文语种】中文
【中图分类】TM7
【相关文献】
1.刍议500kV架空输电线路张力架线施工质量控制
2.500kV架空输电线路张力架线施工质量控制
3.探究500kV架空输电线路张力架线施工技术
4.500kV架空输电线路张力架线施工技术
5.500kV架空输电线路张力架线施工技术分析
因版权原因,仅展示原文概要,查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

500kV架空输电线路张力架线施工技术探析
发表时间:2017-11-24T16:51:39.013Z 来源:《电力设备》2017年第19期作者:陈鹏程[导读] 摘要:为保证架线质量,需要根据工程具体条件和施工资源条件设计选择张力架线施工工艺流程、施工机械、施工组织及操作方法等。

(国网河北省电力公司检修分公司河北省石家庄市 050000)摘要:为保证架线质量,需要根据工程具体条件和施工资源条件设计选择张力架线施工工艺流程、施工机械、施工组织及操作方法等。

本文就500kV架空输电线路张力架线施工工艺进行详细的阐述。

关键词:500kV;架空输电线路;张力架线;施工工艺引言
随着社会的不断发展,社会用电需求量越来越大,这就要求通过建设更多的输电线路进行电力传输,以满足社会用电的需求。

输电线路作为一种电力、电能传输的基础设施,对我国社会经济建设具有重要的意义。

尤其是对500kV、1000kV等电压等级较高的输电线路来说,在整个电网的运行中发挥着非常重要的作用。

张力架线施工技术是一种500kV架空输电线路建设的常用技术,其能有效提高输电线路运行的稳定性。

1 500kV架空输电线路张力放线施工技术 1.1施工区段的划分
在500kV架空输电线路张力放线施工中,对架线区段长度影响的因素主要包括线路条件、放线质量及放线施工、紧线施工的难度与合理性等。

在划分施工区段的过程中,必须要严格根据实际的工程条件,并对多种影响因素进行综合考虑,在分析与比较经济技术后进行区段的合理划分。

在放线施工中,以设立牵引场与张力场,但必须要满足以下条件:(1)牵引机、张力机可运到现场;(2)场地面积、地形可以满足施工的具体要求;(3)对于相邻的直线塔可做过轮临锚,但必须满足具体的设计与施工要求。

1.2导引绳系、牵引绳及地线展放 1.
2.1初导展放程序和方法 1)空中展放利用直升机、飞艇、热气球、动力伞、航模或其他展放,或用发射方法展放,称为空中展放法。

按飞行器或发射器能力将线路分成展放段展放,将初导逐基落到塔的顶部,人工将初导挪移并过渡到需用相的放线滑车内,将各段相连接,使其在施工段内贯通相连。

此法主要适用于对环境有影响及受障碍物限制的场合(如树木、农作物及跨越物较多的地方)。

2)地面铺放人工沿线路铺放,称为地面铺放法。

将成轴导引绳尽可能分散地运到施工段沿线指定地点,人工将成轴导引绳铺放开来,逐塔穿过放线滑车,与邻段导引绳相连,在牵引场或张力场或其他指定位置将导引绳锚住,在张力场或牵引场或其他另一指定位置收卷导引绳,使导引绳升空至一定高度,锚绳,移交给下道工序。

1.2.2中间级导引绳的展放程序和方法要点
首先,逐级牵放导引绳。

通过初导牵放二导、二导牵放三导的方法,逐级牵放,以牵放出施工所需要的规格导引绳。

其次,逐条牵放导引绳。

最后是组合应用。

先采用空中展放法进行导引绳的牵放,并采用逐条牵放导引绳的方法牵放出多条导引绳,除了留下一根,将其余的导引绳转移到与其相对应的放线滑车中。

1.2.3牵引绳展放
用导引绳通过小牵引机和小张力机配合,带张力展放牵引绳,展放牵引绳的操作方法与导线张力放线相同,属于一牵一放线方式。

牵引绳与牵引绳的连接应使用能通过牵引机卷扬轮的抗弯连接器。

1.2.4架空地线展放 500kV输电线路的架空地线都是采用张力放线法进行。

通常都是用导引绳进行张力放线,并采用大牵引机与小张力机进行架空地线的牵放。

OPGW放线的区段长度必须和OPGW长度一致。

在进行张力展放OPGW的过程中,必须要采用专业的张力机,并严格按照相关的技术规范进行施工,其中,OPGW于放线滑车中的额包络角应在60°以下。

1.3张力放线施工
(1)当导线进行盘绕时,其盘绕的方向必须要和导线外层线的方向一致,在盘绕时应左进右出;(2)和导线相连的连接器尾部应采用铁丝进行盘绕绑扎,一般情况下,各道应绑扎20圈,且两道之间的距离应为150mm,以保证其连接强度满足网套连接器的强度要求,并利用旋转连接器将网套连接器连接在走板后边,通过进行尾部张力的调整,将尾线拉紧;(3)在进行张力放线时,导线尾线在线轴中的盘绕圈数应在6圈以上,且尾端要和线轴固定;(4)在张力场设置张力放线的指挥所,根据现场指挥指令张力放线作业;现场指挥必须要根据各个施工岗位的实际情况,在汇总与合理判断后才能发出作业指令;(5)在牵引时,应遵循先慢后快的牵引原则进行,即在开始时先进行慢速牵引,并密切观察施工段沿线,看是否出现异常;同时进行放线张力的调整,以保证牵引板处于水平状态,等到牵引绳与导线都架空之后,才能慢慢将牵引速度提速;(6)在牵引时可先将张力机打开,等张力机刹车后再将牵引机启动。

在停止施工作业时,应遵循先停牵引机、后停张力机的原则。

在放线时,必须要保证尾线、尾绳的尾部张力,并根据张力机的特性进行张力调整。

应逐渐、缓慢升高张力,以防导线和牵引绳之间出现较大幅度的波动;(7)当放线张力升高到标准高度时,应暂停牵引,并进行上扬塔号压线滑车的安装。

2 500kV架空输电线路紧线施工技术 2.1紧线工艺
张力放线结束后应尽快紧线。

宜以张力放线施工段作紧线段,以牵张场相邻的直线塔或耐张塔作紧线操作塔。

当放线段由多个耐张段组成时,根据施工需要,也可选择中间耐张塔作紧线操作塔。

紧线段跨多个耐张段时,应对各耐张段分别紧线,先紧与紧线操作塔最远的耐张段,再紧次远的耐张段,依此类推。

2.2弧垂的调整
(1)观测档的位置必须要分布均匀,而相邻的两个观测档不得超出3个以上的线档;(2)观测档必须要具备一定的代表性;(3)一般选择悬挂点高差较小或者距离较大的线档作为观测档;(4)应选对相邻线档监测范围比较大的塔号作为观测站。

2.3画印
当相同的耐张段弧垂调整完成之后,可在各直线塔与耐张塔上进行画印。

其中,直线塔与耐张塔的画印方法如下,采用垂球将横担挂孔中心投影到任何的一条子导线上,并采用直角三角板的直角边与导线紧贴,而另一个角边则以投影点进行对准,在各个子导线上画印,使各个印记点连接成直线并与导线垂直。

当直线转角塔进行单滑车悬挂时,应以放线滑车的滑轮顶点作为画印点,然后采用直角三角板于各个子导线上进行画印。

结束语
综上所述,500kV架空输电线路张力架线中跨越施工,必须要重视导线、导引绳、牵引绳等在放线时处于架空状态的特点,并合理选择有效的施工方案,以避免在放、紧线时发生张力失控等安全事故,以保证施工的安全进行
参考文献:
[1]邢毅,曾奕,盛戈皞,等.基于力学测量的架空输电线路覆冰监测系统[J].电力系统自动化,2008,32(23):81~85 [2]周安清.浅谈目前电力系统架空输电线路施工阶段安全及文明施工监理的要点[J].广东科技,2011,20(20):118~119 [3]周传让,宋钢,阮源源,等.同塔多回高压架空输电线路的设计原则及其经济分析[J].能源技术经济,2010,22(5):33~37。
