S参数与反射系数插损回损驻波比

回波损耗、反射系数、电压驻波比以和S参数的物理意义

回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。

对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。

需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。

回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波使用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。

回波损耗反射系数电压驻波比以及S参数的物理意义

回波损耗反射系数电压驻波比以及S参数的物理意义1.回波损耗：回波损耗（Return loss，RL）是指电磁波从一个端口传输到另一个端口后，被反射回原始端口的损耗。

回波损耗是用来衡量电磁波传输线上的信号反射程度的指标。

回波损耗的单位是分贝（dB）。

较高的回波损耗意味着较小的反射损耗，也说明信号在传输过程中反射较为弱，传输线路的匹配效果较好。

2.反射系数：反射系数（Reflection coefficient，Γ）是指电磁波在传输线上由于不连续介质产生的反射引起的波幅反射比。

它描述了电磁波从一个介质传播到另一个介质时，部分能量被反射回原来的介质的比例。

反射系数的范围是从0到1之间，并且可以表示为复数形式。

当反射系数为0时，说明无反射，即完全匹配；当反射系数为1时，说明全部反射，即完全不匹配。

3.电压驻波比：电压驻波比（Voltage Standing Wave Ratio，VSWR）是指在传输线上的电压波动引起的波的最大振幅与最小振幅的比值。

电压驻波比是用来描述传输线上的电压波的反射程度及信号传输质量的指标。

电压驻波比越小，说明传输线的匹配效果越好，信号传输质量越高。

电压驻波比的值范围是从1到无穷大。

4.S参数：S参数（Scattering parameters）是描述多端口网络中电压和电流关系的参数。

S参数可以表示为S矩阵，其中S_ij表示从端口j输入信号后，输出到端口i的比例系数。

S参数提供了对网络中信号的传输和反射特性的很好描述。

在微波领域中，S参数是一种常用的参数表示法，广泛应用于微波传输线、微波器件和微波电路等领域。

通过研究S参数，可以了解传输线上不同端口之间的单向或双向的功率传输、幅度和相位特性等信息。

综上所述，回波损耗反映了信号在传输过程中的反射程度；反射系数描述了信号从一个介质传播到另一个介质时部分能量被反射回原来的介质的比例；电压驻波比用来描述传输线上的电压波的反射程度及信号传输质量；S参数提供了对多端口网络中信号的传输和反射特性的描述。

射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系

射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系回波损耗（Return Loss）是指信号在连接器、天线、滤波器、耦合器等元件中从入口到出口发生反射时的信号损耗。

回波损耗通常用分贝单位（dB）来表示，计算公式为RL = -20log，Γ，其中Γ为反射系数。

反射系数（Reflection Coefficient）是指信号从一个点反射回到原点时，波的下行幅度与上行幅度的比值。

反射系数定义为Γ = (ZL - Z0) / (ZL + Z0)，其中ZL为负载阻抗，Z0为系统特性阻抗（通常为50Ω）。

反射系数的绝对值越大，表示反射的波越强，回波损耗也就越小。

电压驻波比（Voltage Standing Wave Ratio，VSWR）是评估信号在传输线上或设备中反射的程度的指标。

它定义为VSWR = (1 + Γ) / (1- Γ)，VSWR的值越大，表示反射越严重，回波损耗也就越小。

当VSWR等于1时，表示无反射，即损耗最小。

S参数（Scattering Parameters）是一组用于描述无源或线性网络中信号传输的参数。

S参数矩阵包括S11、S12、S21和S22四个参数。

其中S11表示输入端口的反射系数，S12表示输入端口的信号传到输出端口的幅度和相位变化，S21表示输出端口的信号传到输入端口的幅度和相位变化，S22表示输出端口的反射系数。

S参数可以描述信号在网络中的传输和反射情况。

回波损耗、反射系数、电压驻波比和S参数之间存在着一定的关系。

回波损耗和反射系数的计算公式可以互相转换，即RL = -20log，Γ，Γ = 10^(-RL/20)。

电压驻波比可以通过反射系数计算得到，即VSWR = (1+ Γ) / (1 - Γ)。

而S参数中的S11和S22表示反射系数，S参数与反射系数之间的关系为Γ = S11或S22总的来说，回波损耗、反射系数、电压驻波比和S参数都是描述射频系统中信号反射和传输的重要参数。

回波损耗、反射系数、电压驻波比以及S参数的物理意义

回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。

对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。

需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽围满足要求就可以了。

回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。

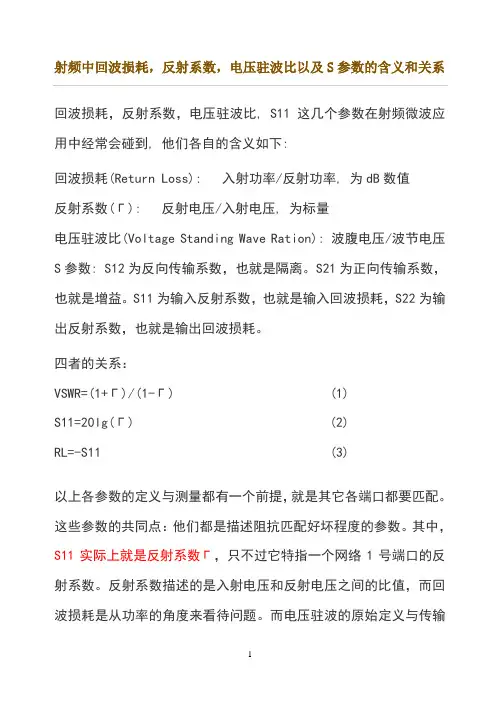

射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系资料

射频中回波损耗，反射系数，电压驻波比以及S参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。

S21为正向传输系数，也就是增益。

S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。

这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。

其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。

反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。

而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。

我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。

回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

S参数与反射系数插损回损驻波比

S参数与反射系数、插损、回损、驻波比S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。

S参数的基本定义：S11：端口2匹配时，端口1的反射系数Г及输入驻波，描述器件输入端的匹配情况，S11=a2/a1;也可用输入回波损耗RL=2Olg(Г)（能量方面的反应）表示。

S22：端口1匹配时，端口2输出驻波，描述器件输出端的匹配情况，S22=b2/b1。

S21：增益或插损，描述信号经过器件后被放大的倍数或者衰减量。

S21=b1/a1. 对于无源网络即传输系数T或插损，对放大器即增益。

S12：反向隔离度，描述器件输出端的信号对输入端的影响，S12=a2/b2。

S参数的特点：1、对于互易网络有S12＝S212、对于对称网络有S11＝S223、对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上4、在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB；S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB。

反射系数、回波损耗、插入损耗、电压驻波比的基本定义回波损耗(Return Loss):入射功率/反射功率, RL=S11=20lg(Г)，为dB数值。

插入损耗（Insertion Loss）：是指在传统系统的某处由于元件或器件的插入而发生的负载功率的损耗，它表示为该元件或器件插入前所接收到的功率与插入后同一负载所接收到的功率以分贝（dB）为单位的比值；公式为：IL = 20Log│Г│dB。

射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系

射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系射频中的回波损耗是指信号在传输线上反射而损失的功率。

当信号从传输线上的终端反射回来时，由于传输线的阻抗不匹配，部分信号被反射回来，导致损耗。

回波损耗的大小反映了传输线的阻抗匹配程度，阻抗匹配程度越好，回波损耗越小。

反射系数是描述信号反射程度的参数，常用来量化回波损耗。

反射系数可以通过测量反射的功率和入射的功率之比来计算。

反射系数的大小通常用分贝(dB)表示，负值表示有一定程度的能量损失，负无穷表示完美匹配，即无反射。

电压驻波比（Voltage Standing Wave Ratio，VSWR）是描述传输线阻抗匹配程度的指标。

它定义为传输线上最大峰值电压与最小峰值电压之比。

VSWR的大小从1开始，理想的匹配情况下，VSWR为1，表示传输线上不存在反射。

VSWR越接近1，表示阻抗匹配越好，回波损耗越小。

S参数（Scattering parameters）是一组描述射频网络传输和反射特性的矩阵参数。

S参数通常以矩阵形式表示，其中S11表示入射信号被反射回来的比例，S21表示入射信号传输到输出端的比例，S12表示从输出端反射回来的比例，S22表示从输出端传输到输入端的比例。

通过测量S参数，可以得到传输线的特性，如阻抗匹配程度、回波损耗等。

这四个参数之间存在一定的关系。

回波损耗和反射系数可以通过以下公式相互转换，其中RL为回波损耗，Γ为反射系数：RL = -20 * log10(，Γ，^2)电压驻波比VSWR和反射系数Γ之间的关系为：VSWR=(1+，Γ，)/(1-，Γ，)S参数中的S11和VSWR之间的关系为：VSWR=(1+，S11，)/(1-，S11，)S参数是描述射频网络性能的重要参数，通过测量和分析S参数，可以了解射频网络的传输特性和阻抗匹配情况，为射频电路设计和优化提供重要参考。

反射系数行波系数驻波比回波损耗

反射系数行波系数驻波比回波损耗
反射系数行波系数驻波比回波损耗
1定义：
天馈线匹配：阻抗匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个均出于习惯。

通常用的较多的是驻波比和回波损耗.
驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB
的到无穷大之间，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

2公式表达
2.1 驻波比:
S＝电压最大值/电压最小值
＝Umax/Umin
2.2 行波系数:
K＝电压最小值/电压最大值＝Umin/Umax
＝(入射波振幅-反射波振幅)/(反射波振幅+入射波振幅)
2.3 反射系数:
P＝反射波振幅/入射波振幅
＝(传输线特性阻抗-负载阻抗)/(传输线特性阻抗+负载阻抗)
即P＝︱（Zb-Za）/（Zb+Za）︱取绝对值
2.4回波损耗：
L＝1/P＝︱（Zb+Za）/（Zb-Za）︱
2.5 驻波比与反射系数：
S＝（1+P）/（1-P）。

射频中的回波损耗反射系数电压驻波比以及S参数的含义和关系

射频中的回波损耗，反射系数，电压驻波比以及S参数的含义回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г):反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。

S21为正向传输系数，也就是增益。

S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

四者的关系：VSWR=(1+Г)/(1-Г)(1)S11=20lg(Г)(2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。

这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。

其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。

反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。

而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。

我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。

回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗反射系数电压驻波比s参数以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

射频中的回波损耗_反射系数_电压驻波比以及S参数的含义和关系

射频中回波损耗，反射系数，电压驻波比以及S参数的含义和关系回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。

S21为正向传输系数，也就是增益。

S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。

这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。

其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。

反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。

而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。

我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。

回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

回波损耗反射系数电压驻波比以和S参数的物理意义

回波损耗反射系数电压驻波比以和S参数的物理意义在微波和无线通信系统中，回波损耗、反射系数、电压驻波比（Voltage Standing Wave Ratio, VSWR）是评估电路元件性能和传输线路质量的重要指标，而S参数（Scattering Parameters）则是用来描述电路元件和传输线路的功率传输特性的一种方法。

回波损耗（Return Loss）是指信号传输中从负载端反射回发射端的损耗。

它量化了信号在传输过程中的反射程度。

回波损耗可用来评估电路元件、天线、滤波器等的性能。

回波损耗越小，表示更少的信号能量被反射回发射端，因此更高的回波损耗意味着更好的性能。

反射系数是反映信号在传输中产生的反射程度的一个参数。

它是由反射信号与入射信号的相对幅度比例来定义的。

反射系数的取值范围是0到1，其中0代表没有反射，1代表完全反射。

反射系数是回波损耗的补数，即反射系数等于1减去回波损耗的分贝值的幅度比例。

电压驻波比是用来描述传输线路中驻波现象的一个参数。

驻波是指在传输线或电路中由于信号传播速度不一致而引起的信号波的叠加现象。

在传输线中，驻波的存在导致信号在正向传输和反向传输方向上同时存在。

电压驻波比是反映传输线路中驻波程度的一个参数，它定义为传输线上最大电压与最小电压的比值。

电压驻波比越高，说明驻波现象越严重，信号传输效果越差。

S参数是指描绘电路元件或传输线路的功率传输特性的参数。

它是通过将电路元件或传输线路中的入射波和反射波之间的关系表示为矩阵形式来定义的。

S参数矩阵包括S11、S12、S21和S22四个元素，分别代表着输入端反射系数、跨射损耗和跨射增益、输出端反射系数。

S参数能够描述电路元件或传输线路中信号的散射、传输和功率损耗等特性。

因此，S 参数在设计和分析微波和无线通信系统中的电路元件和传输线路时具有重要的物理意义和实际应用价值。

射频中的回波损耗-反射系数-电压驻波比以及S参数的含义和关系

回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到, 他们各自的含义如下:回波损耗(Return Loss): 入射功率/反射功率, 为dB数值反射系数(Г): 反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数: S12为反向传输系数，也就是隔离。

S21为正向传输系数，也就是增益。

S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

四者的关系：VSWR=(1+Г)/(1-Г) (1)S11=20lg(Г) (2)RL=-S11 (3)以上各参数的定义与测量都有一个前提，就是其它各端口都要匹配。

这些参数的共同点：他们都是描述阻抗匹配好坏程度的参数。

其中，S11实际上就是反射系数Г，只不过它特指一个网络1号端口的反射系数。

反射系数描述的是入射电压和反射电压之间的比值，而回波损耗是从功率的角度来看待问题。

而电压驻波的原始定义与传输线有关，将两个网络连接在一起，虽然我们能计算出连接之后的电压驻波比的值，但实际上如果这里没有传输线，根本不会存在驻波。

我们实际上可以认为电压驻波比实际上是反射系数的另一种表达方式，至于用哪一个参数来进行描述，取决于怎样方便，以及习惯如何。

回波损耗、反射系数、电压驻波比以及S参数的物理意义:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到:以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

驻波比插入损耗和回波损耗对照表

=Z0[(1+S22)/(1-S22)]
（二）传输参数
正向
反向
传输系数T
T=S21
T=S12
插入损耗L
L=-20lg|S21|插入损耗又称衰减
增益G
G=20lg|S21|
传输相移©
©=arctanS21
©=arctanS12
群延时tan
tan二d©/d3=©/360°d1(3为角频率)
27.96
1.08
0.03
30.46
1.06
0.02
33.98
1.04
0.01
40.00
1.02
0.00
1.00
复反射系数：r=(ZL-Z0)/(ZL+Z0)=p(sin9+jcos另
反射波相对于入射波的相角B在+180°〜-180。之间
定向耦合器:
耦合度（dB）=10lg（P1/P3）隔离度（dB）=10lg（P1/P4）方向性（dB）=10lg（P3/P4）隔离度一耦合度=方向性其中：P1为输入端口功率，P3为耦合端口输岀功率，P4为隔离端口输岀功率
3.10
5.67
0.60
4.44
4.00
0.50
6.02
3.00
0.40
7.96
2.33
0.30
10.46
1.86
0.20
13.98
1.50
0.10
20.00
1.22
0.09
20.92
1.20
0.08
21.94
1.17
0.07
23.10
1.15
0.06
24.44
1.13

插损、回损、VSVW

回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。

对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。

需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。

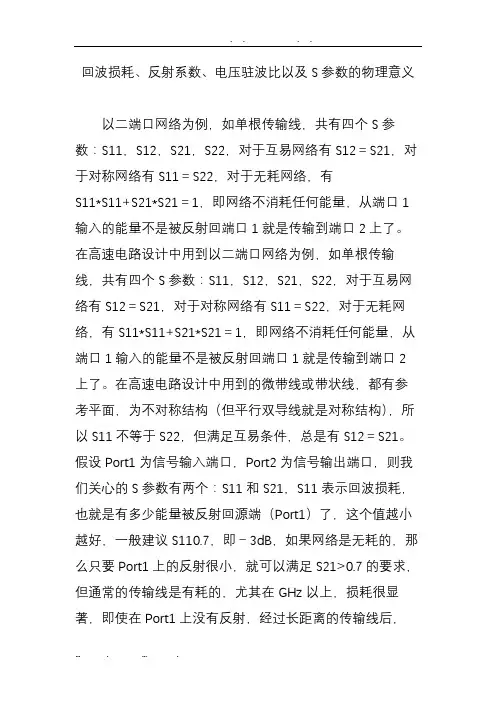

回波损耗、反射系数、电压驻波比以及S参数的物理意义

回波损耗、反射系数、电压驻波比以及S参数的物理意义回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S110.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。

对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。

需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽围满足要求就可以了。

回波损耗，反射系数，电压驻波比, S11这几个参数在射频微波应用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。

回波损耗、反射系数、电压驻波比以及S参数的物理意义

回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S 参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。

对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。

需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。

反射系数行波系数驻波比回波损耗定义、计算和性能分析

反射系数行波系数驻波比回波损耗定义、计算和性能分析以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。

在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。

假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。

对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。

需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。

回波损耗、反射系数、电压驻波比,、S11这几个参数在射频微波应用中经常会碰到，他们各自的含义如下：回波损耗(Return Loss)：入射功率/反射功率, 为dB数值反射系数(Г)：反射电压/入射电压, 为标量电压驻波比(Voltage Standing Wave Ration): 波腹电压/波节电压S参数：S12为反向传输系数，也就是隔离。
