滤波电路中电感的作用(图文版)
电感和电容滤波
电感和电容滤波一、引言电感和电容是电路中常用的元件，它们可以用于滤波电路，去除电路中的噪声或干扰信号，使得电路输出更加稳定。
本文将介绍电感和电容滤波的原理和应用。
二、电感滤波1. 电感的基本概念电感是一种储存电能的元件，它由导线绕成的线圈构成。
当电流通过电感时，会在电感内部产生磁场，这个磁场储存了电能。
2. 电感滤波的原理电感滤波是利用电感的特性来实现滤波的。
当交流信号经过电感时，由于电感的阻抗与频率有关，高频信号会被电感阻挡或衰减，而低频信号则可以通过。
因此，电感滤波可以将高频噪声滤除，保留低频信号。
3. 电感滤波的应用电感滤波广泛应用于各种电子设备中，例如音频放大器、无线电接收机等。
通过合理选择电感的参数，可以实现对特定频率范围内信号的滤波，提高信号质量。
三、电容滤波1. 电容的基本概念电容是一种储存电荷的元件，它由两个导体板和介质组成。
当电压施加在电容上时，正负电荷会在导体板上分布，形成电场，从而储存电能。
2. 电容滤波的原理电容滤波是利用电容的特性来实现滤波的。
当交流信号经过电容时，由于电容的阻抗与频率有关，低频信号会被电容阻挡或衰减，而高频信号则可以通过。
因此，电容滤波可以将低频噪声滤除，保留高频信号。
3. 电容滤波的应用电容滤波广泛应用于直流电源中，用于平滑输出电压。
通过合理选择电容的参数，可以实现对不同频率范围内的噪声的滤除，使得直流电源的输出更加稳定。
四、电感和电容滤波的比较1. 原理比较电感滤波是通过阻挡或衰减高频信号，保留低频信号来实现滤波的；电容滤波则是通过阻挡或衰减低频信号，保留高频信号来实现滤波的。
2. 适用范围比较电感滤波适用于需要滤除高频噪声的场合，如音频放大器、无线电接收机等；而电容滤波适用于需要滤除低频噪声的场合，如直流电源等。
3. 参数选择比较对于电感滤波，合理选择电感的参数可以实现对特定频率范围内信号的滤波；对于电容滤波，合理选择电容的参数可以实现对不同频率范围内的噪声的滤除。
电感工作原理 电感滤波原理
电感工作原理电感滤波原理电感工作原理及电感滤波原理电感是一种重要的电子元件，它在电路中起到储存和释放能量的作用。
本文将详细介绍电感的工作原理以及电感滤波原理。
一、电感工作原理电感是由导线或线圈组成的元件，当通过电流时，会产生磁场。
根据法拉第电磁感应定律，当磁场发生变化时，会在电感中产生电动势。
电感的工作原理可以用以下几个方面来说明：1. 磁场储能：当电流通过电感时，会形成一个磁场，这个磁场会储存能量。
当电流变化或中断时，磁场会释放储存的能量，导致电感两端产生电压。
2. 自感现象：电感中的磁场会与自身产生相互作用，导致电感对电流变化有一定的阻碍作用。
这种阻碍作用被称为自感，自感的大小与电感的线圈数目、线圈的形状、线圈的尺寸以及线圈中的磁场强度有关。
3. 电感的能量损耗：电感中存在一定的电阻，当电流通过电感时，会产生电阻损耗。
这个电阻通常被称为电感的直流电阻，它会导致电感发热。
二、电感滤波原理电感滤波是一种常见的电路设计技术，用于滤除电路中的高频噪声或波形畸变。
电感滤波原理可以通过以下几个方面来说明：1. 低通滤波器：电感和电容可以组成低通滤波器。
当输入信号中存在高频成分时，这些高频成分会被电感阻挡，只有低频信号能够通过。
通过选择合适的电感和电容数值，可以实现对高频噪声的滤除。
2. 高通滤波器：电感和电容也可以组成高通滤波器。
当输入信号中存在低频成分时，这些低频成分会被电感阻挡，只有高频信号能够通过。
通过选择合适的电感和电容数值，可以实现对低频波形畸变的滤除。
3. 带通滤波器：电感、电容和电阻可以组成带通滤波器。
带通滤波器可以选择性地通过一定范围内的频率信号，而阻挡其他频率信号。
通过调整电感、电容和电阻的数值，可以实现对特定频率范围的信号的滤除或放大。
4. 陷波滤波器：电感和电容可以组成陷波滤波器。
陷波滤波器可以选择性地阻挡一定频率的信号，而放大其他频率的信号。
通过调整电感和电容的数值，可以实现对特定频率信号的滤波。

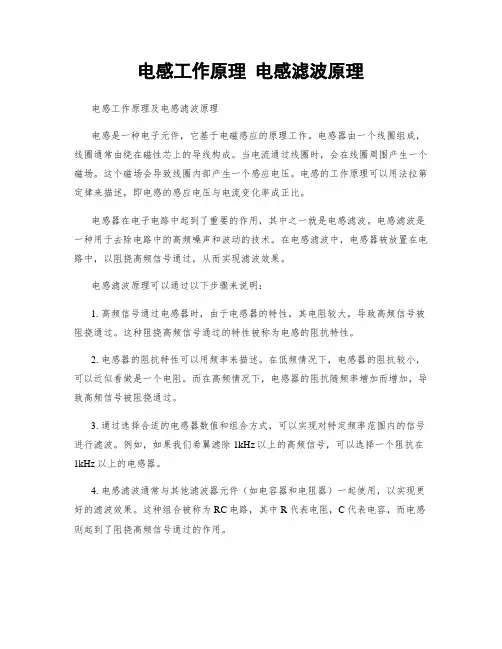

电感工作原理 电感滤波原理
电感工作原理电感滤波原理电感工作原理及电感滤波原理电感是一种电子元件，它基于电磁感应的原理工作。
电感器由一个线圈组成，线圈通常由绕在磁性芯上的导线构成。
当电流通过线圈时，会在线圈周围产生一个磁场。
这个磁场会导致线圈内部产生一个感应电压。
电感的工作原理可以用法拉第定律来描述，即电感的感应电压与电流变化率成正比。
电感器在电子电路中起到了重要的作用，其中之一就是电感滤波。
电感滤波是一种用于去除电路中的高频噪声和波动的技术。
在电感滤波中，电感器被放置在电路中，以阻挠高频信号通过，从而实现滤波效果。
电感滤波原理可以通过以下步骤来说明：1. 高频信号通过电感器时，由于电感器的特性，其电阻较大，导致高频信号被阻挠通过。
这种阻挠高频信号通过的特性被称为电感的阻抗特性。
2. 电感器的阻抗特性可以用频率来描述。
在低频情况下，电感器的阻抗较小，可以近似看做是一个电阻。
而在高频情况下，电感器的阻抗随频率增加而增加，导致高频信号被阻挠通过。
3. 通过选择合适的电感器数值和组合方式，可以实现对特定频率范围内的信号进行滤波。
例如，如果我们希翼滤除1kHz以上的高频信号，可以选择一个阻抗在1kHz以上的电感器。
4. 电感滤波通常与其他滤波器元件（如电容器和电阻器）一起使用，以实现更好的滤波效果。
这种组合被称为RC电路，其中R代表电阻，C代表电容，而电感则起到了阻挠高频信号通过的作用。
电感滤波器在许多电子设备中得到了广泛应用，例如电源供应器、音频放大器和通信设备等。
它们可以有效地去除电路中的噪声和干扰，提供干净稳定的信号输出。
总结一下，电感是一种基于电磁感应原理工作的电子元件。
它在电子电路中起到了重要的作用，特殊是在电感滤波中。
电感滤波利用电感器的阻抗特性，阻挠高频信号通过，从而实现滤波效果。
通过合理选择电感器数值和组合方式，可以实现对特定频率范围内的信号进行滤波。
电感滤波器在许多电子设备中广泛应用，提供了干净稳定的信号输出。
电感的作用和工作原理
电感的作用和工作原理电感的作用：滤波、振荡、延迟、陷波；形象说法：通直流，阻交流。
电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
扩展资料电感的作用简单的说法是通直流阻交流，对交流信号进行隔离，滤波或与电容器，电阻器等组成谐振电路。
通直流所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用。
阻交流在交流电路中,电感会有阻抗，即XL，整个电路的电流会变小,对交流有一定的`阻碍作用。
电感线圈当加上交流电时，自身电流变化，引起自身磁通量发生变化而引起感应电动势，这种现象叫自感，自感电流的方向总是阻碍引起自感的电流变化，当交流电流增强时，自感电流跟交流电方向相反，当交流电流减弱时，自感电流跟交流电方向相同，这样对交流就具有阻截作用。
电感的工作原理电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律：磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。
当形成闭合回路时，此感应电势就要产生感应电流。
由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。
磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。

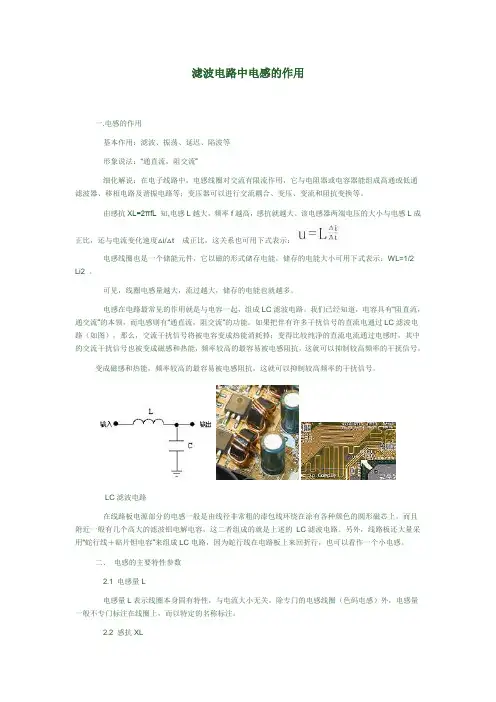

滤波电路中电感的作用(图文版)
滤波电路中电感的作用一.电感的作用基本作用：滤波、振荡、延迟、陷波等形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。
该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t 成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。
可见，线圈电感量越大，流过越大，储存的电能也就越多。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。
而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的LC滤波电路。
另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。
二、电感的主要特性参数2.1 电感量L电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2.2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL2.3 品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

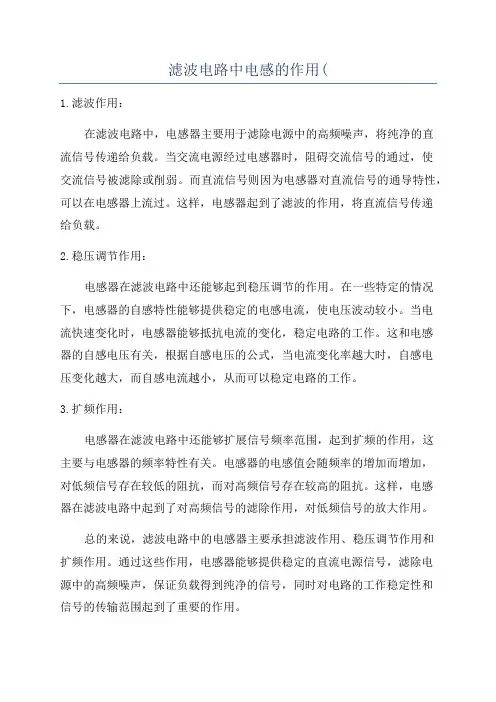

滤波电路中电感的作用(
滤波电路中电感的作用(
1.滤波作用：
在滤波电路中，电感器主要用于滤除电源中的高频噪声，将纯净的直
流信号传递给负载。
当交流电源经过电感器时，阻碍交流信号的通过，使
交流信号被滤除或削弱。
而直流信号则因为电感器对直流信号的通导特性，可以在电感器上流过。
这样，电感器起到了滤波的作用，将直流信号传递
给负载。
2.稳压调节作用：
电感器在滤波电路中还能够起到稳压调节的作用。
在一些特定的情况下，电感器的自感特性能够提供稳定的电感电流，使电压波动较小。
当电
流快速变化时，电感器能够抵抗电流的变化，稳定电路的工作。
这和电感
器的自感电压有关，根据自感电压的公式，当电流变化率越大时，自感电
压变化越大，而自感电流越小，从而可以稳定电路的工作。
3.扩频作用：
电感器在滤波电路中还能够扩展信号频率范围，起到扩频的作用，这
主要与电感器的频率特性有关。
电感器的电感值会随频率的增加而增加，
对低频信号存在较低的阻抗，而对高频信号存在较高的阻抗。
这样，电感
器在滤波电路中起到了对高频信号的滤除作用，对低频信号的放大作用。
总的来说，滤波电路中的电感器主要承担滤波作用、稳压调节作用和
扩频作用。
通过这些作用，电感器能够提供稳定的直流电源信号，滤除电
源中的高频噪声，保证负载得到纯净的信号，同时对电路的工作稳定性和
信号的传输范围起到了重要的作用。
电感工作原理 电感滤波原理
电感工作原理电感滤波原理电感工作原理和电感滤波原理电感工作原理：电感是一种被动电子元件，它基于电磁感应原理工作。
电感通常由绕组和磁性材料组成。
当通过电感的电流发生变化时，磁场也会发生变化，从而在电感的绕组中产生感应电动势。
这个感应电动势会抵抗电流的变化，使得电感具有储存能量的特性。
电感的工作原理可以通过法拉第电磁感应定律和楞次定律来解释。
根据法拉第电磁感应定律，当通过电感的电流发生变化时，磁场的变化会在电感的绕组中产生感应电动势。
根据楞次定律，感应电动势的方向与电流变化的方向相反，这样可以保持电流的连续性。
电感的工作原理可以应用于多个电子电路中。
例如，在交流电路中，电感可以用作电感滤波器，用于滤除高频噪声和波形畸变。
在直流电路中，电感可以用作能量存储元件，例如用于构建电感电源和变压器。
电感滤波原理：电感滤波是一种常见的滤波技术，用于滤除电路中的高频噪声和波形畸变。
它基于电感对不同频率的电流的阻抗特性不同的原理。
在电感滤波器中，电感通常与电容器和电阻器组合使用。
电感的主要作用是提供低阻抗路径给低频信号，而对高频信号提供高阻抗路径。
这样，电感滤波器可以将高频噪声和波形畸变滤除，使得输出信号更加纯净。
电感滤波器的工作原理可以通过阻抗匹配来解释。
当电感和其他元件组合在一起时，它们的阻抗会随着频率的变化而变化。
对于低频信号，电感的阻抗较低，电流可以通过电感流过。
对于高频信号，电感的阻抗较高，电流会被阻断。
这样，高频噪声和波形畸变就会被滤除。
电感滤波器可以应用于多个电子设备和系统中。
例如，在电源中，电感滤波器可以用于滤除电源中的高频噪声，提供稳定的直流电源。
在通信系统中，电感滤波器可以用于滤除无线电频率干扰，提高通信质量。
总结：电感工作原理基于电磁感应原理，通过感应电动势来储存和阻断电流。
电感滤波原理利用电感的阻抗特性，滤除高频噪声和波形畸变。
这些原理在电子电路中得到广泛应用，提高了电路的性能和稳定性。
电感工作原理 电感滤波原理
电感工作原理电感滤波原理电感工作原理及电感滤波原理一、电感工作原理电感是一种电子元件，它是由线圈或线圈组成的。
当通过电感的电流变化时，它会产生磁场。
电感的工作原理基于磁感应定律和法拉第电磁感应定律。
1. 磁感应定律磁感应定律是指当电流通过一个线圈时，会产生一个磁场。
磁场的强度与电流的大小成正比，与线圈的匝数成正比。
磁场的方向由右手定则决定。
2. 法拉第电磁感应定律法拉第电磁感应定律是指当一个导体中的磁通量发生变化时，会在导体中产生感应电动势。
感应电动势的大小与磁通量的变化率成正比。
根据上述原理，电感的工作原理可以总结如下：当电流通过电感时，会在电感内部产生一个磁场。
当电流发生变化时，磁场也会发生变化，从而导致磁通量的变化。
根据法拉第电磁感应定律，磁通量的变化会在电感中产生感应电动势。
这个感应电动势会阻碍电流的变化，从而使电感具有阻抗。
二、电感滤波原理电感滤波是一种常用的电路设计技术，用于消除电路中的高频噪声或者波形失真。
它基于电感的工作原理，通过电感的阻抗特性来实现滤波效果。
电感滤波原理可以分为低通滤波和高通滤波两种。
1. 低通滤波低通滤波器是指允许低频信号通过而阻止高频信号通过的滤波器。
它是通过电感的阻抗特性来实现的。
当一个交流信号通过电感时，电感的阻抗会随频率的增加而增加。
因此，高频信号会在电感上产生较大的阻抗，从而被滤除。
而低频信号的频率较低，电感的阻抗相对较小，低频信号可以通过电感。
2. 高通滤波高通滤波器是指允许高频信号通过而阻止低频信号通过的滤波器。
它也是通过电感的阻抗特性来实现的。
当一个交流信号通过电感时，电感的阻抗会随频率的减小而增加。
因此，低频信号会在电感上产生较大的阻抗，从而被滤除。
而高频信号的频率较高，电感的阻抗相对较小，高频信号可以通过电感。
综上所述，电感滤波原理利用电感的阻抗特性来实现对不同频率信号的滤波效果。
通过合理选择电感的参数，可以实现对特定频率范围内的信号进行滤波，从而提高电路的性能和稳定性。
电感的滤波原理
电感的滤波原理电感滤波是一种常用的电子电路滤波技术，它利用电感元件的特性来实现对电路中的高频信号进行滤除或衰减，从而达到滤波的目的。
本文将从电感的工作原理、电感滤波的基本原理和分类、电感滤波器的设计以及电感滤波器的应用等方面进行阐述。
一、电感的工作原理电感是一种储存磁能的元件，它由导体线圈组成。
当通过电感的电流发生变化时，会在电感的周围产生磁场。
根据电磁感应的原理，当电流变化时，电感中会产生电动势，并阻碍电流的变化。
因此，电感对交流信号具有阻抗，可以实现对不同频率信号的阻隔或衰减。
二、电感滤波的基本原理和分类电感滤波是利用电感元件对不同频率的电信号产生不同的阻抗，从而实现对特定频率信号的滤除或衰减。
根据电感滤波的基本原理，可以将电感滤波器分为低通滤波器和高通滤波器两种基本类型。
1. 低通滤波器：低通滤波器允许低频信号通过，而对高频信号进行滤除或衰减。
它的基本原理是通过串联电感元件，在电感的高阻抗作用下，将高频信号滤除或衰减，从而使低频信号可以顺利通过。
2. 高通滤波器：高通滤波器则相反，它允许高频信号通过，而对低频信号进行滤除或衰减。
高通滤波器的基本原理是通过并联电感元件，在电感的低阻抗作用下，将低频信号滤除或衰减，从而使高频信号可以顺利通过。
三、电感滤波器的设计电感滤波器的设计需要考虑滤波器的截止频率、阻带范围、阻抗匹配等因素。
根据滤波器的需求，选择合适的电感元件，并根据电感元件的参数计算滤波器的电路参数。
1. 低通滤波器的设计：低通滤波器的设计关键是确定截止频率。
根据所需的截止频率，选择合适的电感元件，并根据电感元件的电感值和电容元件的容值计算滤波器的截止频率。
2. 高通滤波器的设计：高通滤波器的设计同样需要确定截止频率。
选择合适的电感元件，并根据电感元件的电感值和电容元件的容值计算滤波器的截止频率。
四、电感滤波器的应用电感滤波器广泛应用于各种电子电路中，常见的应用领域包括音频处理、通信系统、电源滤波等。
电感作用及用途
电感作用及用途
电感是一种能够存储能量的电子元件，其主要作用是产生电磁感应或者抑制电流的变化。
电感的基本结构由绕组和铁芯组成，当电流通过绕组时，会在铁芯中产生磁场，而此磁场又会通过绕组产生感应电动势。
根据法拉第电磁感应定律，电感可以转换电流和电压之间的能量关系。
电感的主要用途如下：
1. 滤波器：电感可以作为滤波器的重要组成部分，通过阻碍高频电流的流动，将纯净的直流电流传输到负载器上。
2. 信号传输：电感可以用来提供短时间内的突发电流，用于传输信号或数据。
3. 能量存储：电感能够存储电能，可以用于蓄电池、电源稳定和能量转换等领域。
4. 电动机：电感在电动机中可以作为驱动器或者传感器，用于改变电能为机械能。
5. 灯光调节：电感可以用于灯光的调节，改变电压值和频率，控制灯光的亮暗程度。
6. 电子滤波器：电感可以用于电子设备中的滤波器，用于清除噪音和干扰信号。
总之，电感在电子工程领域中有着广泛的应用，其中主要功能包括滤波、电压调节、信号传输和能量存储等。
电感滤波电路作用原理
电感滤波电路作用原理在电感滤波电路中，电感元件的作用基于电感元件对电流变化的延迟响应。
电感元件具有自感性，当通过电感元件的电流发生变化时，它会产生一个自感电动势，阻碍电流的变化。
这种响应特性使得电感元件对高频电流具有较高的阻抗。
当高频信号通过电感元件时，电感元件的阻抗会增大，从而使高频信号的能量转移到电感元件上，减小通过电感元件的信号强度，实现滤波的目的。
电容元件在电感滤波电路中的作用是形成一个低通滤波器。
电容元件对高频信号具有较低的阻抗，而对低频信号具有较高的阻抗。
这是因为电容元件能够储存电荷，并在电流变化时释放电荷。
当电容元件充满电荷时，其阻抗较低，可以通过较高频率的信号。
而当电容元件的电荷较少时，其阻抗增大，难以通过高频信号，从而实现对高频信号的滤除，使低频信号通过。
在电感滤波电路中，电阻元件的作用是控制电流的流动和防止过大的电流产生。
电阻元件通过提供一个特定的电阻值，使电流在电路中得到限制，从而控制信号的幅度。
综上所述，电感滤波电路的作用原理主要是基于电感元件和电容元件对交流信号频率的依赖性。
通过电感元件对高频信号的阻抗特性和电容元件对低频信号的滤除特性，实现对信号的滤波处理，使所需的低频信号能够通过，而高频信号被滤除。
同时，电阻元件的作用使电流得到控制，确保电路的正常运行。
电感滤波电路在实际应用中广泛用于各种电子设备和电力系统中，用于消除电路中的噪声、滤除干扰信号、提供稳定的电流输出等。
通过合理设计和选择电感元件、电容元件和电阻元件的参数，可以实现对特定频率范围的信号滤波，提高信号的质量和可靠性。
电感电容电阻滤波电路
电感电容电阻滤波电路————————————————————————————————作者：————————————————————————————————日期：电感电容电阻滤波电路在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯。
电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感” 。
电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生。
电阻-电容组合起低通滤波作用，这时输入端是两个元件两端，输出端是电容两端，对于后级电路来说，低、高频信号可以过去，但高频信号被电容短路了。
（电容通高频信号，阻低频信号，通交流信号，阻直流信号，对于高频信号，电容现在相当与一根导线，所以将高频信号短路了）对于电容-电阻组合则起高通滤波作用，这时输入端是两个元件两端，输出端是电阻两端，对于后级电路来说，低频信号由于电容存在，过不去，到不了后级电路（电容通高频信号，阻低频信号，通交流信号，阻直流信号），而高频信号却可以通过，所以为高通滤波。
如上图所示为10MHz低通滤波电路。
该电路利用带宽高达100MHz的高速电流反馈运算放大器OPA603组成二阶巴特沃斯低通滤波器。
转折频率为f0=1/2πRC，按图中所示参数，f0=10MHz，电路增益为1.6。
如上图所示为有源高通滤波电路。
该电路的截止频率fc=100Hz。
电路中，R1与R2之比和C1与C2之比可以是各种值。
该电路采用R1=R2和C1=2C2。
采用C1=C2和R1=2R2也可以。
滤波电路分类详解整流电路的输出电压不是纯粹的直流，从示波器观察整流电路的输出，与直流相差很大，波形中含有较大的脉动成分，称为纹波。
电感的作用及用途
电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母"T"（旧标准为"B"）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
电感工作原理 电感滤波原理
电感工作原理电感滤波原理电感工作原理及电感滤波原理一、电感工作原理电感是一种被动元件，用于储存和释放电能。
它由一个线圈组成，线圈中通过电流时，会产生磁场。
根据法拉第电磁感应定律，当电流变化时，磁场也会变化，从而在电感两端产生电动势。
这种电动势会妨碍电流的变化，使得电感具有阻抗特性。
电感的工作原理可以通过以下几个方面来解释：1. 磁场储能：当电流通过电感线圈时，会在线圈周围产生一个磁场。
这个磁场会储存电能，当电流变化时，磁场的能量也会发生变化。
2. 自感现象：根据自感现象，当电流通过电感线圈时，线圈内部会产生一个自感电动势。
这个自感电动势会妨碍电流的变化，使得电感具有阻抗特性。
3. 能量传输：电感也可以用于能量传输。
当一个电感线圈挨近另一个电感线圈时，两者之间会产生磁耦合。
通过改变一个线圈中的电流，可以在另一个线圈中感应出电动势，实现能量的传输。
二、电感滤波原理电感滤波是一种常见的电路设计技术，用于消除电路中的噪声和波动。
它基于电感的阻抗特性，通过选择合适的电感值和电路连接方式，将不需要的频率成份滤除，只保留所需的信号。
电感滤波原理可以通过以下几个方面来解释：1. 低通滤波：在低通滤波器中，电感被用来阻挠高频信号通过。
由于电感对于高频信号具有较高的阻抗，高频信号会被滤除，惟独低频信号能够通过。
2. 高通滤波：在高通滤波器中，电感被用来阻挠低频信号通过。
由于电感对于低频信号具有较低的阻抗，低频信号会被滤除，惟独高频信号能够通过。
3. 带通滤波：在带通滤波器中，电感与电容、电阻等元件组合使用，实现对特定频率范围内信号的滤波。
通过调整电感值和其他元件的数值，可以选择性地滤除或者通过特定频率范围内的信号。
4. 带阻滤波：在带阻滤波器中，电感与电容、电阻等元件组合使用，实现对特定频率范围内信号的滤波。
通过调整电感值和其他元件的数值，可以选择性地滤除特定频率范围内的信号。
总结：电感工作原理是基于磁场储能和自感现象的，通过妨碍电流变化来储存和释放电能。
电感工作原理 电感滤波原理
电感工作原理电感滤波原理电感工作原理电感滤波原理 2011年05月31日1.电感工作原理_电感对交流电的阻碍作用为什么电感对交流电有阻碍作用呢,交流电通过电感线圈时，电流时刻在改变，电感线圈中必然产生自感电动势，阻碍电流的变化，这样就形成了对电流的阻碍作用。
2.电感滤波原理由纯电感电路中欧姆定律的表达式I=U/(XL)和线圈的感抗公式XL=2πfL可知，感抗却跟通过的电流的频率有关。
电感L越大，频率f越高，感抗就越大，电流就越小。
所以电感线圈在电路中有“通直流、阻交流”或“通低频、阻高频”的特性。
所以电感有滤波作用3.纯电感电路中欧姆定律的表达式在纯电感电路中，电流强度跟电压成正比:I=U/(XL)这就是纯电感电路中欧姆定律的表达式。
把这个表达式跟I=U/R比，可以看出XL相当于电阻R.XL表示出电感对交流电阻碍作用的大小，叫做感抗，它的单位也是欧姆。
4.线圈的感抗公式线圈的感抗XL跟自感系数L和交流电的频率f间的关系为:XL=2лfL。
1.SVC装置的作用:抑制高次谐波，降低电压畸变率。
投运后，设备具有良好的滤波效果，特别是3次、4次、5次谐波的滤波效果非常明显，使其相应谐波电压畸变完全满足业主要求。
提高系统功率因数。
SVC投运后，实现了实时动态无功补偿，保证了功率因数的达标。
抑制电压波动、闪变。
电压波动、闪变幅度在SVC投运后都有很大的改善。
2.电网谐波:这是个数学问题，我用自己的话说，任何周期函数都可以用傅里叶级数分解成三角函数的求和的形式来表示。
其中，每项三角函数的次数不同，越往后的项次数越高，这些项就是原来的周期函数的谐波，此时不同有一次谐波、二次谐波...;具有越多项数，谐波次数越高，对于原来的周期函数的描述就越精确。
可以查查数学手册傅里叶级数一章。
电网的交流电的数学描述也是周期函数。
电网谐波指的就是用傅里叶级数来描述交流电的某次谐SVC不仅仅是高压无功补偿装置，它的全称是“静止式动态无功功率补偿装置”，在工业应用中，它主要以抑制闪变、提高电网的功率因数、滤除负荷的谐波、消除三相不平衡电流、改善电网运行电能质量为主要控制目标;在电力系统输电网应用中，以稳定系统电压、提高线路输送能力，阻尼功率振荡，提高电力系统稳定性为主要控制目标。
电容滤波电路电感滤波电路作用原理
电容滤波电路电感滤波电路作用原理一、电容滤波电路的作用原理：在交流输入信号作用下，电容器会储存电能，当交流输入信号的幅值降低或为零时，电容器会释放能量维持输出电压的稳定。
当电容器的容值越大时，电容滤波的效果越好，输出直流电压的脉动也越小。
电容滤波电路的原理是基于电容器在直流通路中具有导电性和在交流通路中具有阻抗特性。
在直流通路中，电容器几乎是一个开路，接近无阻抗状态，其两端的电压接近于恒定的稳定值。
而在交流通路中，电容器会阻碍电流的通过，产生阻抗，使交流电的脉动成分被滤除。
二、电感滤波电路的作用原理：电感滤波电路主要通过电感元件对电流的储存和释放来滤除电源信号中的脉动成分，使电源输出纯净的直流信号。
电感滤波电路主要由交流源、电感元件和负载构成。
电感滤波电路的原理是基于电感元件在直流通路中具有阻抗特性和在交流通路中具有导电性。
在直流通路中，电感元件会阻碍电流的通过，产生阻抗，这种阻抗被称为电感阻抗。
电感阻抗的阻值与电感元件的感抗和电流的频率有关。
在交流通路中，电感元件几乎是一个短路，接近无阻抗状态，其两端的电压几乎为零。
电感滤波电路通过在直流通路中产生电感阻抗，阻碍高频和脉动电流的通过，使它们被滤除。
由于电感滤波电路的原理，电感元件的电流随时间的变化较慢，因此它对电源输出信号的低频成分影响较小，能够有效滤除高频脉动。
总结起来，电容滤波电路通过电容器对电流的储存和释放来滤除电源信号中的脉动成分，电感滤波电路通过电感元件对电流的储存和释放来滤除电源信号中的脉动成分。
两者在电路设计中可以灵活应用，以得到所需的纯净直流信号。
直流稳压电源—滤波电路(电子技术课件)
二极管要求 IF 2Iv Io
电容要求
=
RLC
≥(3
~
5) T
2
耐压应大于 2U 2
复式滤波电路
滤波的作用
减小输出电压的脉动电路是将电容滤波与电感滤波组合，可进一步减少脉动，提高滤波效果。
LC滤波器
π形滤波器
二、电路结构
LC滤波器
L
Tr
~
u
C
RL
LC滤波器适于电流较大、输 出电压脉动很小的场合，更 适合高频滤波。
电感滤波电路
滤波的作用
减小输出电压的脉动成分 获得平滑的直流电
一、电路结构和工作原理
电感L起着阻止负 载电流变化使之 趋于平直的作用
在电路中，当负载电流增加时，自感电动势将阻碍电流增加，同时把一部分能量存储 于线圈的磁场中；当电流减小时，反电动势将阻止电流的减小，同时把存储的能量释 放出来，从而使输出电压和电流的脉动减小，达到滤波的目的。
二、特点
输出电压 Uo=0.9U2
用于大电流、低电压的场合
电容滤波电路
滤波的作用
减小输出电压的脉动成分 获得平滑的直流电
一、电路结构
电容是储能元件
+ C
二、工作原理
利用了电容两端的电压在电路状态改变时不能跃变的特性。
+ C
充电 放电 充电 放电
三、参数计算
+ C
输出电压 Uo = 1.2 U2
二、电路结构
π形滤波器
L
R
u
u
C1
C2
RL
C1
C2
RL
π形LC滤波电路
滤波效果好,但电感线圈体大且重，整 流二极管的冲击电流较大
滤波电路中电感的作用
滤波电路中电感的作用
在滤波电路中，电感主要发挥以下几个作用：
1.对高频信号的阻挡：由于电感元件的频率特性，它会对高频信号具
有较大的电阻作用，从而阻碍高频信号通过滤波电路。
这也是为什么电感
多用于阻止高频干扰信号的原因。
2.对低频信号的传输：与高频信号的阻挡相反，电感对低频信号的传
输具有较小的阻抗，可以使低频信号顺利通过滤波电路。
这对于一些需要
滤除高频噪声而保留低频信号的应用非常有用。
3.对电源中的脉动信号的抑制：滤波电路中的电感可以起到抑制电源
中脉动信号的作用。
电感储存能量，使得电压在变化时具有惯性，从而减
小供电电源的脉动大小。
这对于精密仪器和敏感电路的正常工作非常重要。
4.对于高频噪声的滤除：电感元件的频率特性使得它对高频噪声具有
较大的阻抗作用，从而可以滤除电路中的高频信号干扰。
这对于保持信号
纯净、提高系统抗干扰能力非常关键。
5.延时效应：在滤波电路中，电感的储能特性会导致信号经过电感之
后出现延时效应，这对于信号的处理和匹配非常有帮助。
总的来说，电感在滤波电路中发挥着抗干扰、滤波、延时等多重作用。
在不同的滤波电路和应用中，电感的参数和特性会有所不同，需要根据具
体的需求进行选择和设计。
电感滤波原理图
电感滤波原理图
电感滤波器是一种常用的电子电路，用于滤除信号中的高频噪声或干扰。
其原理图如下：
```
+------------+
| |
Vin ----| L |------ Vout
| |
+----+-------+
|
C
|
GND
```
在原理图中，Vin表示输入信号源，Vout表示输出信号。
L表
示一个电感元件，C表示一个电容元件。
这里的电感元件起到
滤除高频噪声的作用，电容元件起到通过低频信号的作用。
电感滤波器的工作原理是利用电感元件和电容元件之间的耦合效应，将高频的噪声信号通过电感元件的阻抗滤除。
当高频信号通过电感元件时，由于电感元件的电感作用，高频信号会在该元件上产生较大的阻抗，从而阻止其通过。
而低频信号频率较低，通过电感元件时会产生较小的阻抗，从而可以顺利通过。
同时，电容元件则起到通过低频信号的作用。
当低频信号通过电容元件时，由于电容元件的电容作用，低频信号会产生较低
的阻抗，从而可以顺利通过。
而高频信号通过电容元件时会产生较高的阻抗，从而被滤除。
通过合理选择电感和电容的数值，可以实现对特定频率范围内的信号进行滤波。
电感滤波器被广泛应用于各种电子设备和通信系统中，用于提高信号的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滤波电路中电感的作用
一.电感的作用
基本作用：滤波、振荡、延迟、陷波等
形象说法：“通直流，阻交流”
细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
由感抗XL=2πfL 知,电感L越大，频率f越高，感抗就越大。
该电感器两端电压的大小与电感L成正比，还与电流变化速度△i/△t 成正比，这关系也可用下式表示：
电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2
Li2 。
可见，线圈电感量越大，流过越大，储存的电能也就越多。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
LC滤波电路
在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。
而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的LC滤波电路。
另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。
二、电感的主要特性参数
2.1 电感量L
电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2.2 感抗XL
电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL
2.3 品质因素Q
品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。
线圈的Q值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
采用磁芯线圈，多股粗线圈均可提高线圈的Q值。
2.4 分布电容
线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
采用分段绕法可减少分布电容。
2.5 允许误差：电感量实际值与标称之差除以标称值所得的百分数。
2.6 标称电流：指线圈允许通过的电流大小，通常用字母A、B、C、D、E分别表示，标称电流值为50mA 、150mA 、300mA 、700mA 、1600mA 。
三、常用电感线圈
3.1 单层线圈
单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
3.2 蜂房式线圈
如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。
而其旋转一周，导线来回弯折的次数，常称为折点数。
蜂房式绕法的优点是体积小，分布电容小，而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小
3.3 铁氧体磁芯和铁粉芯线圈
线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
3.4 铜芯线圈
铜芯线圈在超短波范围应用较多，利用旋动铜芯在线圈中的位置来改变电感量，这种调整比较方便、耐用。
3.5 色码电感线圈
是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。
它的工作频率为10KHz至200MHz，电感量一般在0.1uH到3300uH之间。
色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
其单位为uH。
3.6 阻流圈（扼流圈）
限制交流电通过的线圈称阻流圈，分高频阻流圈和低频阻流圈。
3.7 偏转线圈
偏转线圈是电视机扫描电路输出级的负载，偏转线圈要求：偏转灵敏度高、磁场均匀、Q值高、体积小、价格低。
四、电感的型号、规格及命名。
国内外有众多的电感生产厂家，其中名牌厂家有SAMUNG、PHI、TDK、AVX、VISHAY、NEC、KEMET、ROHM等。
5.1 片状电感
电感量：10NH～1MH
材料：铁氧体绕线型陶瓷叠层
精度：J=±5% K=±10% M=±20%
尺寸：0402 0603 0805 1008 1206 1210 1812 1008=2.5mm*2.0mm 1210=3.2mm*2.5mm
个别示意图：贴片绕线电感贴片叠层电感
5.2 功率电感
电感量：1NH～20MH
带屏蔽、不带屏蔽
尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；
RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；
个别示意图：贴片功率电感屏蔽式功率电感
5.3 片状磁珠
种类：CBG（普通型）阻抗：5Ω～3KΩ
CBH（大电流）阻抗：30Ω～120Ω
CBY（尖峰型）阻抗：5Ω～2KΩ
个别示意图：贴片磁珠贴片大电流磁珠
规格：0402/0603/0805/1206/1210/1806（贴片磁珠）
规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）
5.4 插件磁珠
规格：RH3.5
5.5 色环电感
电感量：0.1uH～22MH
尺寸：0204、0307、0410、0512
豆形电感：0.1uH～22MH
尺寸：0405、0606、0607、0909、0910
精度：J=±5% K=±10% M=±20%
精度：J=±5% K=±10% M=±20%
插件的色环电感读法：同色环电阻的标示
5.6 立式电感
电感量：0.1uH～3MH
规格：PK0455/PK0608/PK0810/PK0912
5.7轴向滤波电感
规格：LGC0410/LGC0513/LGC0616/LGC1019
电感量：0.1uH-10mH。
额定电流：65mA~10A。
Q值高，价位一般较低，自谐振频率高。
5.8 磁环电感
规格：TC3026/TC3726/TC4426/TC5026
尺寸（单位mm）：3.25~15.88
5.9 空气芯电感
空气芯电感为了取得较大的电感值，往往要用较多的漆包线绕成，而为了减少电感本身的线路电阻对直流电流的影响，要采用线径较粗的漆包线。
但在一些体积较少的产品中，采用很重很大的空气芯电感不太现实，不但增加成本，而且限制了产品的体积。
为了提高电感值而保持较轻的重量，我们可以在空气芯电感中插入磁心、铁心，提高电感的自感能力，借此提高电感值。
目前，在计算机中，绝大部分是磁心电感。
五、常见的磁芯磁环
铁粉芯系列
材质有：-2材（红/透明）、-8材（黄/红）、-18材（绿/红）、-26材（黄/白）、-28材（灰/绿）、-33材（灰/黄）、-38材（灰/ 黑）、-40材（绿/黄）、-45材（黑色）、-52材（绿/蓝）；尺寸：外径大小从30到400D（注解：外径从7.8mm到102mm）。
铁硅铝系列
主要u值有：60、75、90、125；尺寸：外径大小从3.5mm到77.8mm。
两种产品的规格除了主要的环形外，另有E形，棒形等，还可以根据客户提供的各项参数定做。
它们广泛应用于计算机主机板，计算机电源，电源供应器，手机充电器，灯饰变压调光器，不间断电源（UPS），各种家用电器控制板等。
六、电感在使用过程中要注意的事项
8.1电感使用的场合
潮湿与干燥、环境温度的高低、高频或低频环境、要让电感表现的是感性，还是阻抗特性等，都要注意。
8.2电感的频率特性
在低频时，电感一般呈现电感特性，既只起蓄能，滤高频的特性。
但在高频时，它的阻抗特性表现的很明显。
有耗能发热，感性效应降低等现象。
不同的电感的高频特性都不一样。
下面就铁氧体材料的电感加以解说：
铁氧体材料是铁镁合金或铁镍合金，这种材料具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
铁氧体材料通常在高频情况下应用，因为在低频时他们主要程电感特性，使得线上的损耗很小。
在高频情况下，他们主要呈电抗特性比并且随频率改变。
实际应用中，铁氧体材料是作为射频电路的高频衰减器使用的。
实际上，铁氧体较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。
铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由他的电阻特性决定的。
8.3 电感设计要承受的最大电流，及相应的发热情况。
8.4 使用磁环时，对照上面的磁环部分，找出对应的L值，对应材料的使用范围。
8.5注意导线（漆包线、纱包或裸导线），常用的漆包线。
要找出最适合的线经。
