LN电机驱动模块详解
L298N电机驱动模块详细讲解
L298N电机驱动器使用说明书注意：本说明书中添加超的按CTRL并点击连接，即可看到容。
L298N是ST公司生产的一种高电压、大电流电机驱动芯片。
该芯片采用15脚封装。
主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。
含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。
使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。
简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、最大工作电流：2.5A五、额定功率：25W特点：1、具有信号指示。
2、转速可调3、抗干扰能力强4、具有过电压和过电流保护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料驱动器结构详解1.信号电源引入端2.控制信号输入端3.直流电机调速PWM脉宽信号输入端。
（控制步进电机或者控制直流电机无需调速时，保持此状态）4.控制信号指示灯5.光电隔离（抗干扰） 6.核心芯片(L298N)7.二极管桥式续流保护8.电源滤波9.端子接线实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。

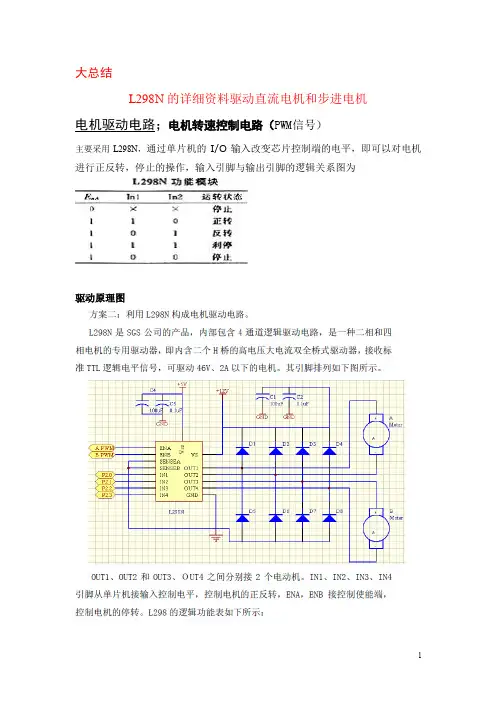

L N驱动电机的总结
大总结L298N的详细资料驱动直流电机和步进电机电机驱动电路；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图L298N电机驱动模块图•••1.1 实物图••1.2 原理图•••1.3 各种电机实物接线图•••1.4 各种电机原理图•••1.5 模块接口说明•••L298N电机驱动模块图1.1 实物图正面背面1.2 原理图1.3 各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图1.5 模块接口说明+5V：芯片电压5V。
VCC：电机电压，最大可接50V。
GND：共地接法。
A-~D-：输出端，接电机。
A~D+ ：为步进电机公共端，模块上接了VCC。
EN1、EN2：高电平有效，EN1、EN2分别为IN1和IN2、IN3和IN4的使能端。
IN1~ IN4：输入端，输入端电平和输出端电平是对应的。
1和15和8引脚直接接地，4管脚VS接2.5到46的电压，它是用来驱动电机的，9引脚是用来接4.5到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。
是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。
智能车电机驱动模块使用详解(1)
智能车电机驱动模块使用详解智能车的驱动系统一般由控制器、电机驱动模块及电机三个主要部分组成。
智能车的驱动不但要求电机驱动系统具有高转矩重量比、宽调速范围、高可靠性，而且电机的转矩‐转速特性受电源功率的影响，这就要求驱动具有尽可能宽的高效率区。
控制器采用飞思卡尔16位单片机PWM功能完成，智能车电机一般每一届都有主委会提供，而且型号指定，参数固定。
一般提供的为直流电机。
其控制简单、性能出众、供电方便。
直流电机驱动模块一般使用H型全桥式电路实现电机驱动功能。
H桥驱动工作原理H 桥驱动电路是为了直流电机而设计的一种常见电路，它主要实现直流电机的正反向驱动，其典型电路形式如下。
从图中可以看出，其形状类似于字母“H”，而作为负载的直流电机是像“桥”一样架在上面的，所以称之为“ H 桥驱动”。
4个开关所在位置就称为“桥臂”。
从电路中不难看出，假设开关 QA、QD接通，电机为正向转动，则开关QB、QC接通时，直流电机将反向转动。
从而实现了电机的正反向驱动。
电流的大小，决定了电机的转速，通过PWM的占空比（电流通断比）来决定电流的大小，从而间接控制了电机的转速。
H桥驱动选型分析H 桥驱动的主要性能包括：1、效率，驱动效率高就是要将输入的能量尽量多的输出给负载，而驱动电路本身最好不消耗或少消耗能量。
具体到H桥上，也就是四个桥臂在导通时最好没有压降，越小越好。
2、安全性，不能同一侧的桥臂同时导通；3、电压，电压是指能够承受的驱动电压；4、电流，电压是指能够通过的驱动电流。
根据H桥驱动的主要特性分析，安全性主要由控制部分决定。
在智能车设计中，电机是固定型号的（一般组委会会提供车模和电机），所以所需的电流和电压时有限的，所以H桥驱动的选型会重点关注H桥驱动的效率，即关注MOS管的压降上。
因此我们选择H桥驱动遵循以下原则：(1)由于驱动电路是功率输出，要求开关管输出功率较大；(2)开关管的开通和关断时间应尽可能小；(3)小车使用的电源电压不高，因此开关管的饱和压降应该尽量低。
L298N_电机驱动模块
L298驱动芯片
• L298N是SGS公司的产品，内部包含4通道 逻辑驱动电路。是一种二相和四相电机的 专用驱动器，即内含二个H桥的高电压大电 流双全桥式驱动器，接收标准TTL逻辑电平 信号，可驱动46V、2A以下的电机。
• 其实物及引脚图如下所示：
实物图
管脚图
L298内部的原理图
OUT1 OUT2
• void Go(void) { IN1=1; IN2=0; IN3=1; IN4=0; }
void Back(void) { IN1=0; IN2=1; IN3=0; IN4=1; }
ቤተ መጻሕፍቲ ባይዱ
• /*********************************************************
PCB图
电机驱动例程
• /***************************************** 实现电机的方向控制 ******************************************/ #include <reg51.h> #define uchar unsigned char #define uint unsigned int • /*************************************** 端口定义 ****************************************/ sbit IN1=P1^0; //P10与电机驱动IN1相连 sbit IN2=P1^1; //P11与电机驱动IN2相连 sbit IN3=P1^2; //P12与电机驱动IN3相连 sbit IN4=P1^3; //P13与电机驱动IN4相连
6V动力电源
Neurons II 直流伺服驱动模块说明书
1.简介什么是neurons智能PID电机驱动模块？Neurons智能PID电机驱动模块是一个由自带的控制器来进行PID运算、梯形图控制，由板上的驱动电路来进行直流电机驱动的智能模块。
是一个驱动+ 闭环控制的模块，而非简单地驱动。
使用本模块，您可以只通过串口发送8个字节的命令（或者I2C接口5个字节）就可以控制双路电机（带编码器）的正反转速度，甚至可以直接设定电机的运动距离。
两路电机的PID参数和梯形图参数都可以分别进行设定。
两路电机的控制相互独立，互不干扰。
Neurons II 驱动模块有两种控制接口：UART和I2C接口。
模块上还有USB 转UART的芯片(Atmega32U4)，因此可以使用电脑通过USB接口发送指令直接控制驱动模块。
也可以用其他单片机STM32/51/Arduino等控制驱动模块。
Neurons智能PID电机驱动模块比淘宝上的十几元的电机驱动模块好在哪里？功能更多：本智能模块包含了电机的驱动和智能控制。
举个例子，如果您在机器人竞赛中需要小车往前行进一定距离，如果仅通过时间控制将会有很大误差。
而使用本模块配合带有编码器的直流电机则能通过PID更为准确地控制电机行进的距离，从而能够让机器人小车做更多的动作。
驱动能力更强：因为Neurons II 的驱动电路内部阻抗极低(单路<10mΩ) 因此驱动电路发热很小，在额定电流范围内可不加散热片。
在持续电流3A时驱动模块也仅仅是温热状态，相比之下使用L298N的模块在3A时早就烧坏了。
资料丰富，例程更多模块参数驱动电机种类：2个直流有刷电机，需带AB相编码器驱动能力：电压6V~25V电流单路连续电流4A，峰值电流5A接口：USB 接口UART 接口，TTL电平I2C 接口编码器接口X2电机驱动接口X2电机电源输入X1尺寸63mm X 68mm X 16mm其中PID 算法已经固化在dsPIC 主控芯片中，您只需要设定PID 参数。
驱动模块详细介绍
6.4
参数调整图 ......................................................................................................................... 51
6.5
数据显示列表...................................................................................................................... 52
Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 德国
6SL3097-0AS00-0RP0 Ⓟ 04/2009
Copyright © Siemens AG 2009. 本公司保留技术更改的权利
前言
手册用途 技术支持
手册指南
本手册为用户提供有关正确安装、连接、调试、操作以及检修 SINAMICS V60 伺服驱动 系统的信息。
机械安装............................................................................................................................. 27 安装驱动............................................................................................................................. 27 安装电机............................................................................................................................. 31
YL-19 LN298使用说明
LN298电机驱动模块使用说明雁凌电子在使用本产品前，请仔细阅读本使用说明书，这样您在使用中遇到问题时，也许可以通过本说明书就能解决；请妥善保管本说明书，以备日后参考；本册外观图片仅供参考，请以实物为准。
一模块使用前注意事项模块使用前注意事项1、本产品为直流电源供电，请确认电源正负极正确后上电；2、请勿带电插拔连接线缆；3、此产品非密封，请勿在内部混入镙丝、金属屑等导电性异物；4、储存和使用时请注意防潮防湿；5、第一次上电时观察绿色电源指示灯(L5)是否点亮，如果不亮，请立即断电检查电源是否接反。
板上有个5V插针P3，它要配合跳线器P2一起使用，使用时分两种情况：（在第3页有详细介绍）A、如果需要通过电机驱动板插针P3给单片机等系统板供5V电时，将P2跳冒短接即可；B、如果单片机等系统板有自己的5V电源时，此时需要将单片机5V电源接入P3同时一定要把P2跳冒去掉，否则可能会烧坏驱动板板载稳压芯片78M05。
6、驱动器为功率设备，请保持工作环境的散热通风；在连上电机后使其连续工作一段时间后观察电机和驱动芯片的温升正常后方可进行后续使用主要功能特点模块主要功能特点二模块关键芯片：L298N双H桥直流/步进电机驱动芯片L298N芯片工作电压：DC 4.5~5.5V。
电机驱动电源电压DC5--35V。
电源输入正常时有LED灯指示。
最大输出电流2A（瞬间峰值电流3A），最大输出功率25W。
输出正常时电机运转有LED灯指示。
具有二极管续流保护。
可单独控制２台直流电机或１台两相4线(或6线)步进电机。
可以采用并联接法控制一台高达3A的直流电机。
可实现电机正反转。
直流电机转速可通过PWM方式实现调速。
模块尺寸：4.4cm*5.0cm硬件接口说明模块硬件接口说明三模块P3：电机驱动电源输入接口范围DC5V—35V。
V+接正，GND接地，注意不要接反电源极性。
P1：驱动器和控制端的接口控制直流电机时IN1、IN2和ENA为一组，它们控制的电机A接在A+和A-，如果电机A不调速，则ENA悬空即可；如果电机A调速，则ENA接一路PWM输出口；IN3、IN4和ENB为一组，它们控制的电机B接在B+和B-，如果电机B不调速，则ENB悬空即可；如果电机B调速，则ENB接另一路PWM输出口；控制步进电机时IN1、IN2、IN３和IN４接４根IO线，A-、A+接步进电机一相；B-、B+接步进电机另一相。
大总结LN的详细驱动直流电机和步进电机
大总结L N的详细驱动直流电机和步进电机集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]大总结L298N的详细资料驱动直流电机和步进电机；电机转速控制电路（PWM信号）主要采用L298N，通过单片机的I/O输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为驱动原理图--------------------------------------------------------L298N电机驱动模块图实物图原理图各种电机实物接线图各种电机原理图模块接口说明L298N电机驱动模块图实物图正面背面原理图各种电机实物接线图直流电机实物接线图4相步进电机实物接线图3相步进电机实物接线图1.4各种电机原理图直流电机原理图步进电机原理图模块接口说明+5V：芯片电压5V。
VCC：电机电压，最大可接50V。
GND：共地接法。
A-~D-：输出端，接电机。
A~D+ ：为步进电机公共端，模块上接了VCC。
EN1、EN2：高电平有效，EN1、EN2分别为 IN1和IN2、IN3和IN4的使能端。
IN1~ IN4：输入端，输入端电平和输出端电平是对应的。
我正在用L298N驱动我的小车的两个直流减速电机，其实它很好用，1和15和8引脚直接接地，4管脚VS接到46的电压，它是用来驱动电机的，9引脚是用来接到7V的电压的，它是用来驱动L298芯片的，记住，L298需要从外部接两个电压，一个是给电机的，另一个给L298芯片的6和11引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作，5,7,10,12是298的信号输入端和单片机的IO口相连，2,3,13,14是输出端，输入5和7控制输出2和3, 输入的10,12控制输出的13,14L298N型驱动器的原理及应用L298N是SGS公司的产品，内部包含4通道逻辑驱动电路。
L298N电机驱动模块详解
L298N电机驱动器使用说明书之吉白夕凡创作注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
L298N是ST公司生产的一种高电压、大电流电机驱动芯片。
该芯片采取15脚封装。
主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。
内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采取尺度逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变更量反馈给控制电路。
使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。
简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、五、额定功率：25W特点：1、具有信号指示。
2、转速可调3、抗干扰能力强4、具有过电压和过电流呵护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采取光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料驱动器结构详解3.直流电机调速PWM脉宽信号输入端。
（控制步进电机或者控制直流电机无需调速时，坚持此状态）5.光电隔离（抗干扰）6.核心芯片(L298N)实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转酿成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。
三、基来源根基理作用如下：两相四拍工作模式时序图：(1)控制换相顺序1、通电换相这一过程称为脉冲分配。
L298N电机驱动模块详解
L298N电机驱动器使用说明书注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料驱动器结构详解1.信号电源引入端2.控制信号输入端3.直流电机调速PWM脉宽信号输入端。
（控制步进电机或者控制直流电机无需调速时，保持此状态）4.控制信号指示灯5.光电隔离（抗干扰） 6.核心芯片(L298N)7.二极管桥式续流保护8.电源滤波9.端子接线实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。
2、电机的总转动角度由输入脉冲数决定。
3、电机的转速由脉冲信号频率决定。
二、步进电机的驱动电路根据控制信号工作，控制信号由单片机产生。
(或者其他信号源)如图：按CTRL并点击（L298N驱动器与直流电机接线图）三、基本原理作用如下：两相四拍工作模式时序图：(1)控制换相顺序1、通电换相这一过程称为脉冲分配。
例如：1、两相四线步进电机的四拍工作方式，其各相通电顺序为(A-B-A’－B’)依次循环。
《例一、步进电机正转两相四拍程序》(通电控制脉冲必须严格按照这一顺序分别控制A,B相的通断。
)2、两相四线步进电机的四拍工作方式，其各相通电顺序为:(A－AB－B－BA’－A’－A’B’-B’－B’A)例二、步进电机正转两相八拍程序》依次循环。
(出于对力矩、平稳、噪音及减少角度等方面考虑。
往往采用八拍工作方式)(2)控制步进电机的转向如果给定工作方式正序换相通电，步进电机正转，如果按反序通电换相，则电机就反转。
L298N电机驱动模块详解
L298N电机驱动器使用说明书之欧侯瑞魂创作注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
L298N是ST公司生产的一种高电压、大电流电机驱动芯片。
该芯片采取15脚封装。
主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。
内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采取尺度逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变更量反馈给控制电路。
使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。
简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、五、额定功率：25W特点：1、具有信号指示。
2、转速可调3、抗干扰能力强4、具有过电压和过电流呵护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采取光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料驱动器结构详解3.直流电机调速PWM脉宽信号输入端。
（控制步进电机或者控制直流电机无需调速时，坚持此状态）(L298N)（抗干扰）实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转酿成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。
2、电机的总转动角度由输入脉冲数决定。
3、电机的转速由脉冲信号频率决定。
二、步进电机的驱动电路根据控制信号工作，控制信号由单片机发生。
L298N电机驱动模块详解
L298N电机驱动器使用说明书注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
L298N是ST公司生产的一种高电压、大电流电机驱动芯片。
该芯片采用15脚封装。
主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。
内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。
使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。
简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、最大工作电流：2.5A五、额定功率：25W特点：1、具有信号指示。
2、转速可调3、抗干扰能力强4、具有过电压和过电流保护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料驱动器结构详解1.信号电源引入端2.控制信号输入端3.直流电机调速PWM脉宽信号输入端。
（控制步进电机或者控制直流电机无需调速时，保持此状态）4.控制信号指示灯5.光电隔离（抗干扰） 6.核心芯片(L298N)7.二极管桥式续流保护8.电源滤波9.端子接线实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。
L298N电机驱动模块详解
L298N电机驱动器使用说明书注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
L298N是ST公司生产的一种高电压、大电流电机驱动芯片。
该芯片采用15脚封装。
主要特点是：工作电压高，最高工作电压可达46V；输出电流大，瞬间峰值电流可达3A，持续工作电流为2A；额定功率25W。
内含两个H桥的高电压大电流全桥式驱动器，可以用来驱动直流电动机和步进电动机、继电器线圈等感性负载；采用标准逻辑电平信号控制；具有两个使能控制端，在不受输入信号影响的情况下允许或禁止器件工作有一个逻辑电源输入端，使内部逻辑电路部分在低电压下工作；可以外接检测电阻，将变化量反馈给控制电路。
使用L298N芯片驱动电机，该芯片可以驱动一台两相步进电机或四相步进电机，也可以驱动两台直流电机。
简要说明：一、尺寸：80mmX45mm二、主要芯片：L298N、光电耦合器三、工作电压：控制信号直流5V；电机电压直流3V~46V（建议使用36伏以下）四、最大工作电流：2.5A五、额定功率：25W特点：1、具有信号指示。
2、转速可调3、抗干扰能力强4、具有过电压和过电流保护5、可单独控制两台直流电机6、可单独控制一台步进电机7、PWM脉宽平滑调速8、可实现正反转9、采用光电隔离六、有详细使用说明书七、提供相关软件八、提供例程及其学习资料驱动器结构详解1.信号电源引入端2.控制信号输入端3.直流电机调速PWM脉宽信号输入端。
（控制步进电机或者控制直流电机无需调速时，保持此状态）5.7.二极管桥式续流保护8.电源滤波9.端子接线实例一：步进电机的控制实例步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：1、它是通过输入脉冲信号来进行控制的。
2、电机的总转动角度由输入脉冲数决定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
L298N电机驱动器使用说明书
注意：本说明书中添加超链接的按CTRL并点击连接，即可看到内容。
1.信号电源引入端
2.控制信号输入端
3.直流电机调速PWM脉宽信号输入
端。
（控制步进电机或者控制直流电机
无需调速时，保持此状态）
4.控制信号指示灯
5.
光电隔离（抗干扰）
6.核心芯片(L298N)
7.二极管桥式续流保护8.电源滤波9.端子接线
实例一：步进电机的控制实例
步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机可分为反应式步进电机（简称VR）、永磁式步进电机（简称PM）和混合式步进电机（简称HB）。
一、步进电机最大特点是：
1、它是通过输入脉冲信号来进行控制的。
2、电机的总转动角度由输入脉冲数决定。
3、电机的转速由脉冲信号频率决定。
二、步进电机的驱动电路
根据控制信号工作，控制信号由单片机产生。
(或者其他信号源)
三、基本原理作用如下：
两相四拍工作模式时序图：
(1)控制换相顺序
1、通电换相这一过程称为脉冲分配。
例如：
1、两相四线步进电机的四拍工作方式，其各相通电顺序为(A-B-A’
－B’)通电控制脉冲必须严格按照这一顺序分别控制A,B相的通断。
)
2、两相四线步进电机的四拍工作方式，其各相通电顺序为:
(A－AB－B－BA’－A’－A’B’-B’－B’
依次循环。
(出于对力矩、平稳、噪音及减少角度等方面考虑。
往往采用八拍工作方式)
(2)控制步进电机的转向
如果给定工作方式正序换相通电，步进电机正转，如果按反序通电换相，则电机就反转。
如：正转通电顺序是：（A-B-A’－B’依次循环。
）则反转的通电顺序是：（B‘-A’-B－A依次循环。
）
参考下例：
(3)控制步进电机的速度
如果给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步。
两个脉冲的间隔越短，步进电机就转得越快。
调整单片机发出的脉冲频率，就可以对步进电机进行调速。
（注意：如果脉冲频率的速度大于了电机的反应速度，那么步进电机将会出现失步现象）。
参考下例：
(4)四相电机的控制程序
以下为参考程序：
实例二：直流电机的控制实例
使用直流/步进两用驱动器可以驱动两台直流电机。
分别为M1和M2。
引脚A，B可用于输入PWM脉宽调制信号对电机进行调速控制。
（如果无须调速可将两引脚接5V，使电机工作在最高速状态，既将短接帽短接）实现电机正反转就更容易了，输入信号端IN1接高电平输入端IN2接低电平，电机M1正转。
（如果信号端IN1接低电平，IN2接高电平，电机M1反转。
）控制另一台电机是同样的方式，输入信号端IN3接高电平，输入端IN4接低电平，电机M2正转。
（反之则反转），PWM信号端A控制M1调速，PWM信号端B控制M2调速。
可参考下图表：。
