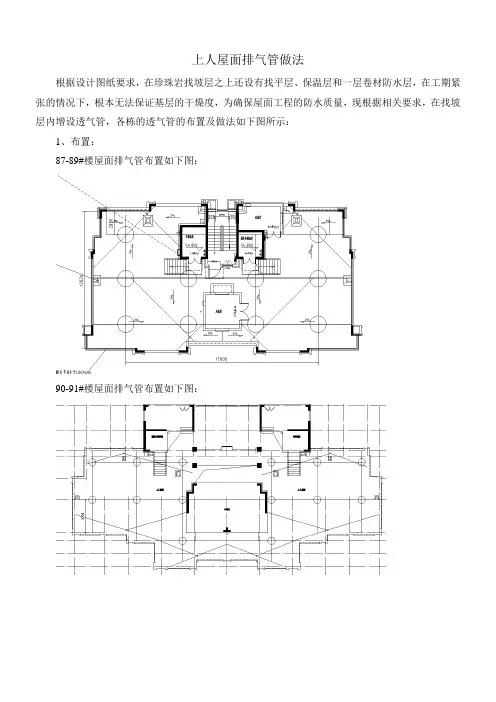

上人屋面排气管做法
根据设计图纸要求，在珍珠岩找坡层之上还设有找平层、保温层和一层卷材防水层，在工期紧张的情况下，根本无法保证基层的干燥度，为确保屋面工程的防水质量，现根据相关要求，在找坡层内增设透气管，各栋的透气管的布置及做法如下图所示：
1、布置：
87-89#楼屋面排气管布置如下图：
90-91#楼屋面排气管布置如下图：
92-94楼屋面排气管布置如下图：
2、做法：
排气管立管采用金属管DN50，水平管采用PVCDN50，在自粘改型沥青卷材施工完成后，按照布置图布设，竖直段和水平段排气管交界处采用五通或三通连接，其端部用透水布或密目铁丝网包裹，防止砂浆堵塞管道口。
用1：3水泥砂浆抹成斜面固定，水泥砂浆固定点间隔不大于2m，水泥砂浆抹面高度不大于50mm。
珍珠岩找坡施工时，注意排气管的成品保护。
水平PVC管，每隔300mm在上下各钻孔一处。
竖向排气管顶部采用弯头，弯头朝下。
在局部按照《屋面工程质量验收规范》要求，做防水补强。
屋面排气孔施工方案
屋面排气施工方案在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点，本工程采用￠ ✞✞管，采用胶接施工方便、容易固定、不宜位移等特点。
本工程屋面采用 ： 水泥膨胀珍珠岩找坡层时，在找坡层内设置排气管道、排气孔，使找坡层内的水分充分排出，确保屋面防水层质量。
一、屋面排气孔作用排气屋面孔道主要是用来排放保温屋面下水汽的。
若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。
若不留置排气孔道，层的潮气密闭在卷材防水层下，一旦气温较高☎尤其在炎热的夏季✆，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水。
二、屋面排气孔设置及做法（一）屋面排气孔设置 先确定排气孔位置，使其纵横交错、相互贯通。
在铺设找坡层前，先用➢ ✞管按 ✉且不大于 ㎡设置排气管道， ✞管按 ♍❍间距打 ❍❍孔径的孔洞，再铺设水泥膨胀珍珠岩找坡层。
根据找坡层厚度确定排气孔立管打孔高度。
排气管打孔孔径按 ❍❍打孔，排气管底部四个方向与排气管道连接。
排气管与屋面板采用管卡固定，固定后在排气管道上用纤维网布覆盖，防止。
回填后在排气道碎石上方采用油毛毡，将碎石覆盖每边伸出碎石 ❍❍，在铺砂浆找平层。
☎二）屋面排气孔做法 对需要铺设排气管道的屋面，排气管道设置在保温层中，再穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每 ㎡的范围内设置 各出气口，在排气管出口处要做防水处理，防水层高度不低于 ❍❍。
排气孔根部进行装饰。
三、施工要点 排汽道应纵横贯通，不得堵塞，并应与大气连通的排汽孔相连。
屋面排气孔技术交底
4、排气管安装完毕后注意成品保护，严禁碰撞、破坏。
审核人
交底人
接受交底人

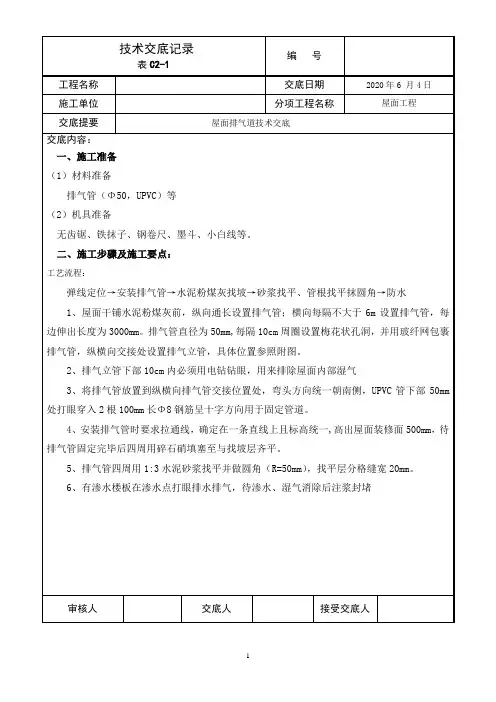

技术交底记录
表C2-1
编 号
工程名称
交底日期
2020年6 月4日
施工单位
分项工程名称
屋面工程
交底提要
屋面排气道技术交底
交底内容：
三、质量标准：
1、同一排的排气管要求在一条直线上且标高统一。
2、排气孔必须插至结构地板上
四、安全文明施工：
1、施工现场正确佩戴安全帽，严禁吸烟。
2、施工用电必须由专业电工人员进行接线操作。
1、屋面干铺水泥粉煤灰前，纵向通长设置排气管；横向每隔不大于6m设置排气管，每边伸出长度为3000mm。排气管直径为50mm,每隔10cm周圈设置梅花状孔洞，并用玻纤网包裹排气管，纵横向交接处设置排气立管，具体位置参照附图排除屋面内部湿气
3、将排气管放置到纵横向排气管交接位置处，弯头方向统一朝南侧，UPVC管下部50mm处打眼穿入2根100mm长Φ8钢筋呈十字方向用于固定管道。
4、安装排气管时要求拉通线，确定在一条直线上且标高统一,高出屋面装修面500mm，待排气管固定完毕后四周用碎石硝填塞至与找坡层齐平。
5、排气管四周用1:3水泥砂浆找平并做圆角（R=50mm），找平层分格缝宽20mm。
6、有渗水楼板在渗水点打眼排水排气，待渗水、湿气消除后注浆封堵
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
工程名称
交底日期
2020年6 月4日
施工单位
分项工程名称
屋面工程
交底提要
屋面排气道技术交底
正置式屋面的排气孔设置原理
正置式屋面的排气孔设置原理
正置式屋面的排气孔设置原理是为了解决屋面下方的空气流通和湿气排除的问题。
正置式屋面通常是由防水层、隔热层和屋面面板组成的。
在正置式屋面系统中，排气孔被设置在屋面面板或防水层上方，以提供通风和排湿的通道。
排气孔的设置原理基于自然对流和冷凝的原理。
当屋面受到阳光直射时，屋面会受热膨胀，使得屋面下方的空气被加热，空气密度减小，形成上升的热气流。
这种热气流会通过排气孔上方的通道，从屋面底部的排气孔排出。
同时，冷空气会通过屋面底部的进气口进入屋面下方形成自然对流，形成空气的循环和流通。
通过排气孔的设置，可以有效地排除屋面下方的湿气和热气，减少屋面腐蚀和劣化的风险。
排气孔的位置和数量需要根据屋面的尺寸、材料和环境条件进行合理的设计，以保证良好的通风效果和湿气排除能力。
其中，排气孔的位置通常设置在屋脊或屋檐处，以最大程度地利用屋面的热气流和自然对流原理。
总而言之，正置式屋面的排气孔设置原理通过利用自然对流和冷凝原理，确保屋面下方的空气流通和湿气排除，从而提高屋面的防腐蚀和防潮效果。

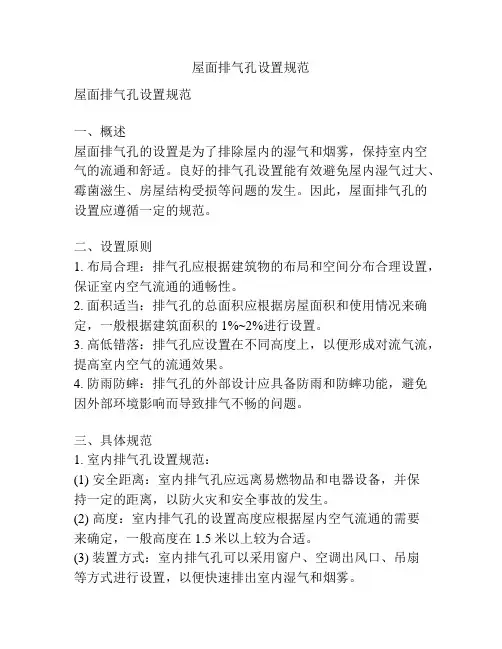

屋面排气孔设置规范
屋面排气孔设置规范屋面排气孔设置规范一、概述屋面排气孔的设置是为了排除屋内的湿气和烟雾，保持室内空气的流通和舒适。
良好的排气孔设置能有效避免屋内湿气过大、霉菌滋生、房屋结构受损等问题的发生。
因此，屋面排气孔的设置应遵循一定的规范。
二、设置原则1. 布局合理：排气孔应根据建筑物的布局和空间分布合理设置，保证室内空气流通的通畅性。
2. 面积适当：排气孔的总面积应根据房屋面积和使用情况来确定，一般根据建筑面积的1%~2%进行设置。
3. 高低错落：排气孔应设置在不同高度上，以便形成对流气流，提高室内空气的流通效果。
4. 防雨防蟀：排气孔的外部设计应具备防雨和防蟀功能，避免因外部环境影响而导致排气不畅的问题。
三、具体规范1. 室内排气孔设置规范：(1) 安全距离：室内排气孔应远离易燃物品和电器设备，并保持一定的距离，以防火灾和安全事故的发生。
(2) 高度：室内排气孔的设置高度应根据屋内空气流通的需要来确定，一般高度在1.5米以上较为合适。
(3) 装置方式：室内排气孔可以采用窗户、空调出风口、吊扇等方式进行设置，以便快速排出室内湿气和烟雾。
(4) 排气管道：如果室内排气孔需要连接排气管道，应保证管道的通畅和密封，避免漏气和异味的扩散。
2. 屋面排气孔设置规范：(1) 常用形式：屋面排气孔常见的形式有通风瓦、排气口、通气管、排气扇等。
(2) 数量和位置：屋面排气孔的数量和位置应根据屋面面积和结构来确定，一般应布置在坡顶或斜屋面的低处，以利于排出湿气和烟雾。
(3) 外部设计：屋面排气孔的外部设计应具备防雨、防蟀和防尘功能，如设置蓬雨盖、滤网等，以保证排气通畅和安全。
(4) 通风性能：屋面排气孔的通风性能应符合国家相关标准，确保室内空气流通和舒适。
四、维护管理1. 定期清洁：屋面排气孔应定期清洁，避免积尘和降低排气效果。
2. 检查维修：屋面排气孔应定期检查，确保其正常使用，如有需要，及时维修或更换。
综上所述，屋面排气孔的设置规范应遵循布局合理、面积适当、高低错落和防雨防蟀的原则。

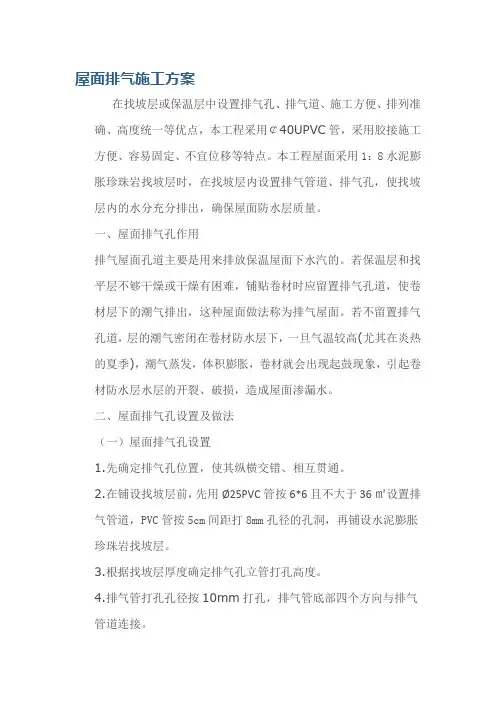

屋面排气孔施工方案
屋面排气施工方案在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点，本工程采用￠40UPVC管，采用胶接施工方便、容易固定、不宜位移等特点。
本工程屋面采用1：8水泥膨胀珍珠岩找坡层时，在找坡层内设置排气管道、排气孔，使找坡层内的水分充分排出，确保屋面防水层质量。
一、屋面排气孔作用排气屋面孔道主要是用来排放保温屋面下水汽的。
若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。
若不留置排气孔道，层的潮气密闭在卷材防水层下，一旦气温较高(尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水。
二、屋面排气孔设置及做法（一）屋面排气孔设置1.先确定排气孔位置，使其纵横交错、相互贯通。
2.在铺设找坡层前，先用Ø25PVC管按6*6且不大于36㎡设置排气管道，PVC管按5cm间距打8mm孔径的孔洞，再铺设水泥膨胀珍珠岩找坡层。
3.根据找坡层厚度确定排气孔立管打孔高度。
4.排气管打孔孔径按10mm打孔，排气管底部四个方向与排气管道连接。
5.排气管与屋面板采用管卡固定，固定后在排气管道上用纤维网布覆盖，防止。
6.回填后在排气道碎石上方采用油毛毡，将碎石覆盖每边伸出碎石100mm，在铺砂浆找平层。
(二）屋面排气孔做法1.对需要铺设排气管道的屋面，排气管道设置在保温层中，再穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
2.排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
3.根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
4.在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36㎡的范围内设置1各出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
三、施工要点1.排汽道应纵横贯通，不得堵塞，并应与大气连通的排汽孔相连。
屋面排气孔施工标准
屋面排气孔施工标准11.1 暗设排气孔11.1.1材料：PVC管、钢质或铜质地漏及地插面板、不锈钢标识牌、粘合剂、耐候密封胶。
11.1.2工具：切割机、錾子、胶枪。
11.1.3工序：引气管留设排气孔安装打胶。
11.1.4工艺方法：将埋设于屋面分格处保温层内的PVC引气管直接引至女儿墙、排烟（风）道侧面，排气孔应设于分格缝中间，距屋面高度应大于350mm，且高于屋脊50mm。
排气孔形式有地漏面板和地插盒两种，不锈钢标识牌与不锈钢地漏面板配合设置，地插面板直接在面板上标识，用水泥砂浆或粘合剂固定于墙面，地插面板开口应向下，面板周边与墙面面层应结合严密，用耐候密封胶封闭，胶缝宽度不大于6mm。
11.1.5控制要点：位置、密封、地插面板朝向及标识。
11.1.6质量要求：安装牢固，排气通畅，打胶平滑。
11.1.7做法详图：图11.1-1 暗设排气孔及标识示意图图11.1-2 暗设排气孔剖面图11.1.8效果图：图11.1-1 暗埋式排气孔效果图11.2 明设排气孔11.2.1 材料：PVC 引气管、不锈钢排气管（帽）、石材、云石胶、耐候密封胶。
11.2.2 工具：切割机、钢卷尺、美纹纸、胶枪。
11.2.3工序：引气管留设安装排气管护墩施工打胶。
11.2.4 工艺方法：根据屋面排版在分格缝保温层内设置排气管（道），宜采用埋设PVC 管打孔排气的方式，屋脊及分格缝纵横交叉处应设置排气孔，排气孔采用不锈钢引气管生根于找平层上，埋设管壁周边应打孔确保排气通畅，排气管道防水收头应用卡箍固定牢固、收头严密，圆形或多边形护墩保护，护墩与排气管及屋面结合处采用耐候胶封闭，胶缝宽度10mm 。
11.2.5 控制要点：排气孔布设、管根防水及密封，打胶。
11.2.6 质量要求：排气孔应成行成线且居分格缝中心，高度一致，打胶平滑、宽窄一致。
11.2.7 做法详图。
DN38不锈钢管与图11.2-1 明设排气管及护墩剖面图 图11.2-2 明设排气管及护墩剖面图11.2.8 效果图：图11.2-3 明设排气管效果图。
16tj029屋面排气孔做法及规范
16tj029屋面排气孔做法及规范
做法：
1、先将排气管置于保温层内，纵横管道垂直铺设，形成一个大型且有效的排气管网。
2、然后在水平排气管上方布设多个排气圆孔，最好呈梅花状分布。
3、再使用玻璃布将排气管包裹住，避免保温层颗粒掉入排气管内。
4、接着在排气管上设置好排气出口至屋面，与大气相通，排气管出口处需做相对应的防水处理，以防漏水。
5、最后装饰排气孔即可。
规范：
1、排气管必须垂直和水平横穿，并且必须放置在交叉点处。
同时，它们之间的距离最好在6米以上，如果室内面积为每36平方米，则必须设置一个排气孔。
2、排气管与保温层断开，直至到达防水层，同时砂浆和水泥材料不能混合，保证气体的畅通。
3、排气孔应埋设在排气口内，并应置于结构层上方，穿过隔热层管壁时，排气孔应按相关要求进行标记，并认真做好要求。
布置得不影响美观。
4、原预设排气管如遇雨水冲刷或外力损坏，必须使用管子外壳进行补救。
同时，管道必须在防水卷材的外面，并且必须埋在房屋的内表面，确保日后安全使用。
屋面排气孔细部做法
3、屋面工程做法：
3.1屋面排气孔做法：
3.1.1对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花
状分布。
3.1.2排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
3.1.3根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
3.1.4在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排
气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
（参见效果图）
3.1.5排气出口效果图：
[键入文字]
[键入文字]。
正置式屋面的排气孔设置原理
正置式屋面的排气孔设置原理
在建筑设计中，正置式屋面的排气孔是一种重要的构造元素。
它们被用来排放屋内的湿气、热气和有害气体，以保持室内空气的流通和质量。
这些排气孔的设置原理是基于以下几个方面考虑。
正置式屋面的排气孔的位置应该合理选择，以便能够最大程度地排放屋内积聚的湿气和热气。
一般来说，排气孔应该设置在屋面上方的高处，这样可以利用自然对流的原理，将热气和湿气从屋内排放出去。
排气孔的位置还应与建筑物的布局和功能相结合，以确保排气效果最佳。
排气孔的数量和大小也需要根据建筑物的规模和需要进行合理配置。
如果建筑物较大，屋内积聚的湿气和热气也会更多，因此需要设置更多的排气孔。
排气孔的大小则需要根据屋内湿气和热气的产生量来确定，以保证足够的通风量和排气效果。
排气孔的设计也需要考虑到防水和防虫的问题。
排气孔应该采用密封严密的结构，以防止雨水和虫子进入屋内。
同时，排气孔的设计应该考虑到容易清洁和维护的因素，以确保其长期有效的排气功能。
排气孔的材料选择也需要注意。
一般来说，排气孔的材料应该具有耐候性和耐腐蚀性，以适应各种气候条件和环境。
常见的材料包括铝合金、不锈钢和塑料等。
材料的选择还应考虑到建筑物的外观和风格，以保持整体的协调性。
正置式屋面的排气孔设置原理是基于对屋内湿气、热气和有害气体的排放需求的考虑。
通过合理的位置选择、数量和大小配置、防水防虫设计以及材料选择，排气孔能够有效地保持室内空气的流通和质量，为居住者提供一个舒适健康的居住环境。
屋面保温排气孔做法
屋面保温排气孔做法
一、确定排气孔位
在设置排气孔之前，需要先确定排气孔的位置。
一般情况下，排气孔应设置在屋面保温层的上方，以避免保温层积水或其他杂物堵塞排气孔。
同时，应确保排气孔的位置均匀分布，间距适中，以便更好地排除保温层内的气体。
二、安装排气孔管
根据设计要求，选择合适规格的排气孔管，并进行安装。
安装时应注意以下几点：
1. 确保排气孔管垂直，避免倾斜或弯曲；
2. 在安装前应对排气孔管进行质量检查，确保无裂缝、砂眼等缺陷；
3. 在安装过程中应使用合适的粘结剂或固定件，以确保排气孔管的稳定性和密封性。
三、制作排气孔
在安装完排气孔管后，需要进行排气孔的制作。
排气孔的制作应根据设计要求和相关规范进行，一般采用PVC材质的管件进行连接。
制作时应注意以下几点：
1. 确保排气孔的大小适中，以便气体能够顺利排出；
2. 确保排气孔的出口位置合理，以便气体能够顺利排出且不会对周围环境造成影响；
3. 在连接管件时应注意密封性，避免漏气现象发生。
四、封闭排气孔
在制作完排气孔后，需要进行封闭处理。
封闭时应采用防水、耐候性能良好的材料，如硅酮密封胶等。
封闭时应注意以下几点：
1. 确保封闭材料与保温材料之间不会发生化学反应；
2. 确保封闭材料不会堵塞排气孔；
3. 在封闭过程中应注意施工细节，避免出现缝隙或气泡等缺陷。
五、验收排气孔
在封闭完成后，需要对排气孔进行验收。
验收时应注意以下几点：
1. 检查排气孔是否通畅，无堵塞现象；
2. 检查排气孔的外观是否美观、整齐；。
屋面排气孔做法
覆土上人屋面排气层做法
根据设计图纸要求，在水泥陶粒找坡层之上还设有一层卷材防水层，在工期紧张的情况下，根本无法保证基层的干燥度，为确保屋面工程的防水质量，现根据中南标的相关要求，在找坡层内增设透气管，各栋的透气管的布置及做法如下图所示：
1、布置：
N1～N8屋面排气管布置如下图：
N3栋屋面排气管线布置图
N4、N8栋屋面排气管线布置图
N6栋屋面排气管线布置图
说明:1、选定立管位置原则：保证相邻立管纵横向垂直、通视，以
便水平管能够在交叉位置（用四通）联通。
立管布置尽量靠近女儿
墙。
2、水平管延伸至离墙300mm。
3、立管数量和水平管布置按照图示施工,位置依据原则由现场工长确定。
N1、N2、N5、N7栋屋面排气管线布置图
2、做法：
排气管立管采用PVCDN50，水平管采用PVCDN20，在自粘改型沥青卷材施工完成后，按照
布置图布设，竖直段和水平段排气管交界处采用三通连接，其端部用透水布或密目铁丝网包裹，防止陶粒或砂堵塞管道口。
用1：3水泥砂浆抹成斜面固定，水泥砂浆固定点间隔不大于2m ，水泥砂浆抹面高度不大于50mm 。
80mm 水泥陶粒施工时，注意排气管的成品保护。
水平PVC 管，每隔300mm 在上下各钻孔一处。
竖向排气管顶部采用弯头，弯头朝下。
在局部按照《屋面工程质量验收规范》要求，做防水补强，如下图：。
屋面排气管设置规范
屋面排气孔设置规范一、编制依据：1）、《屋面工程技术规范》GB50345-20122)、国家建筑设计标准图集12J201 平屋面建筑构造3）、屋面工程施工质量验收规范GB50207-2002二、屋面防水构造做法：屋面防水等级为I级，屋面采用建筑找坡，泛水坡度为2%。
本工程屋面做法分为三种：A、上人卷材防水保温屋面B、不上人卷材防水保温屋面C、种植屋面A/B、上人/非上人卷材防水保温屋面（由上向下）构造为：①保护层：40mm厚C20细石混凝土随捣随光（内配?6@150双向钢筋）②防水层：1.5mm厚三元乙丙橡胶防水卷材二道③找平层：20mm厚DS15干粉砂浆找平层④找坡层：轻集料混凝土（轻质泡沫混凝土）2%找坡（最薄处40mm），随捣随光⑤保温层：20mm厚Creak STP超薄绝热保温板⑥隔离层：1.2mm厚聚氨酯防水涂膜⑦基层：钢筋混凝土屋面板表面清理，素水泥浆一道C、种植屋面（从上到下）①种植土：500mm改良种植土；②滤水排水层：塑料夹层组合排水板H25；土工布一层；③保护层：40mm厚C20细石混凝土随捣随光（内配?6@150双向钢筋）；④防水层1：4mm厚改性沥青耐穿刺防水卷材；⑤防水层2：1.5mm厚三元乙丙橡胶防水卷材二道；⑥找平层：20mm厚DS15干粉砂浆找平层；⑦找坡层：轻集料混凝土（轻质泡沫混凝土）2%找坡（最薄处40mm），随捣随光；⑧保温层：20mm厚Creak STP超薄绝热保温板；⑨隔离层：1.2mm厚聚氨酯防水涂膜；⑩基层：钢筋混凝土屋面板表面清理，素水泥浆一道。
三、透气孔施工工艺：3.1 适用范围：屋面排气系统，属于屋面防潮排气技术领域。
在屋面分部施工中，屋面排气孔是为了及时排除找坡层中的水份,在屋面施工中广泛运用，以确保屋面找坡层中的水份及时排除，不会使防水层下的水份因高温蒸发不出，将屋面防水层顶起，破坏防水层。
根据屋面工程技术规范GB50345-2012第4.4.2条第7项，要求封闭式保温层或保温干燥有困难的卷材屋面，宜采取排汽构造措施。
关于泡沫混凝土屋面分仓缝、排气孔的设置 2..
关于泡沫混凝土屋面分仓缝、排气孔的设置泡沫混凝土作为一种新型的建筑材料，目前可以依据的国家和浙江省规范、规程均为空白。
所以我们根据目前相关试行稿和征求意见稿做以下答复。
关于分仓缝根据《屋面泡沫混凝土施工工法》（工法编号：RJGF(闽)—10—2008）：在泡沫混凝土接近终凝时，应先取出埋设在屋面凸出部位周边及女儿墙边的分格条；待泡沫混凝土终凝后，及时用切割机具切割分格缝，分格缝间距宜为3m×3m，分格缝的宽度按25mm留置，深度同铺设的泡沫混凝土厚度，养护期结束后在分格缝中嵌填PVC高级密封膏。
关于排气孔根据苏J36－2009《泡沫混凝土保温构造图集》，泡沫混凝土或保温层应设排气槽，排气槽应纵横交错布置，其间距不宜大于6m，排气槽内部及交接处应保持畅通，排气管宜沿屋顶边沿设置，其双向间距均不宜大于20m。
做法可以见下图（图中配套产品可以根据实际采购确认）：关于分仓缝的分隔方式见下图附录：屋面泡沫混凝土施工工法工法编号：RJGF(闽)—10—2008完成单位：中建七局三公司主要完成人：高洁琦谢从铭刘江波1前言随着社会经济的发展，无论从整个国际经济气候还是中国宏观经济大势来看，能源问题已经日趋严峻，建筑能耗已占全国能源消耗总量的27.8%，故节约能源势在必行，国家相应制定出台了一系列节能减排的措施及规定。
近年来具有节能环保概念的建筑材料日益受到国家的重点扶持及市场的青睐，而泡沫混凝土作为一种新型的隔热保温材料，因其隔热保温效果明显，耐火减震，施工简捷且造价低廉，目前逐渐成为建筑屋面隔热找坡的首选材料之一。
其施工工艺通过工程实践，总结形成本工法。
2工法特点泡沫混凝土具有轻质低弹，隔热保温，耐火减震，整体性及耐久性高，防水效果好等特点，其施工过程无需任何振捣，可降低劳动强度，而且造价低廉，环保经济。
3适用范围本工法适用于一般工业与民用建筑工程的平屋面找坡保温层的施工。
其构造见图3。
50mmC25细石钢筋砼，配 6.5@200钢筋图3 屋面防水隔热找坡构造示意图4 工艺原理泡沫混凝土是用机械方法将泡沫水溶液加压制成均匀封闭的气泡组成的泡沫，然后将泡沫注入到由水泥、集料、掺合料、水及各种外加剂等制成的浆料中，再经混合搅拌，浇筑成型，养护而成的轻质多孔材料。
屋面排气孔
排气屋面孔道主要是用来排放保温屋面下水汽的。
若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。
若不留置排气孔道，基层的潮气密闭在卷材防水层下，一旦气温较高(尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水
由于屋面板和保温找坡层中有一定的水汽未存在，故在做防水层时要求保温隔热层设置分格缝，从而使屋面中存在的水通过分格缝传递出去，一般在屋面最高处（屋顶）分格缝十字交叉处设置一排气管。
分格缝间距一般不大于6*6米。
排气管直径为D=48,下面设置许多孔，上有弯头，具体详见屋面做法。
屋面排气孔工程施工方案
屋面排气施工方案在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点，本工程采用￠40UPVC管，采用胶接施工方便、容易固定、不宜位移等特点。
本工程屋面采用1：8水泥膨胀珍珠岩找坡层时，在找坡层内设置排气管道、排气孔，使找坡层内的水分充分排出，确保屋面防水层质量。
一、屋面排气孔作用排气屋面孔道主要是用来排放保温屋面下水汽的。
若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。
若不留置排气孔道，层的潮气密闭在卷材防水层下，一旦气温较高(尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水。
二、屋面排气孔设置及做法（一）屋面排气孔设置1.先确定排气孔位置，使其纵横交错、相互贯通。
2.在铺设找坡层前，先用Ø25PVC管按6*6且不大于36㎡设置排气管道，PVC管按5cm间距打8mm孔径的孔洞，再铺设水泥膨胀珍珠岩找坡层。
3.根据找坡层厚度确定排气孔立管打孔高度。
4.排气管打孔孔径按10mm打孔，排气管底部四个方向与排气管道连接。
5.排气管与屋面板采用管卡固定，固定后在排气管道上用纤维网布覆盖，防止。
6.回填后在排气道碎石上方采用油毛毡，将碎石覆盖每边伸出碎石100mm，在铺砂浆找平层。
(二）屋面排气孔做法1.对需要铺设排气管道的屋面，排气管道设置在保温层中，再穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
2.排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
3.根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
4.在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36㎡的范围内设置1各出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
三、施工要点1.排汽道应纵横贯通，不得堵塞，并应与大气连通的排汽孔相连。
雨水管以及屋面排气管、落水口、披水做法
雨水管以及屋面排气管、落水口、披水做法1、雨水管安装：雨水管卡应设置牢固、距离均匀一致、距墙面20mm。
明排水口距地面不大于200mm。
在排水口弯头拐弯处设一道管卡，卡子间距不大于2m,最下面一道设置双卡子。
雨水管卡与墙面连接处应打胶封闭。
（见图）高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕（见图）2、屋面排气孔做法：2.1对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
2.2排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
2.3根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
2.4在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
（参见效果图）2.5排气出口效果图：3、屋面面层做法：3.1面层砖镶贴时应双向留缝，缝宽10mm，采用1：1水泥砂浆勾缝。
当屋顶面积较大时，要求不大于6×6m设置变形缝，留置20mm宽缝，用柔性防水材料填缝。
3.2面层排砖应考虑整体效果美观，应尽量采用整砖排布，若出现非整砖，其宽度不宜小于整砖宽度的2/3或变色做装饰带。
4、屋面落水口做法：5、屋面披水做法：5.1女儿墙与屋面交接处做成圆弧型，卷材顺女儿墙铺贴至女儿墙顶端檐下，卷材收头的端部裁齐，收头用金属压条钉压牢固，用密封膏封闭压条上口及固定点处。
5.2女儿墙防水卷材铺贴完毕后，在其表面抹灰，采用纤维混合水泥砂浆抹灰，设置分格缝，分格缝间距不大于6m一道，缝宽20mm，分格缝用密封膏封闭。
5.3在镶贴屋面圆弧转角处镶贴地砖时，屋面地砖铺贴到圆弧的结束处，在地砖与圆弧的交界处设置凹槽，槽内填塞密封胶。
5.2面层效果图：。
屋面排气管设置规范
屋面排气管设置规范
一般施工时保各温构造层材料是干燥的就可以不设置,要是潮湿或湿的就必须设置。
雨季施工的一般都设置。
结构层-铺聚苯板保温层-陶粒找坡层--找平层-防水层-细石保护层，留排气孔做排气屋面就行了。
所谓表面40后厚的细石混凝土保护层，也可能不单是起保护层的作用，也可能是设计做的刚性防水，应为防水砼，并且里面加上钢筋网防裂，二级防水设计都应该是两道防水设防。
排气死扣规范也不是强制要做的，只是用于保温层找坡层里可能有水或潮湿的情况下才建议做的。
里面要是很干燥排气也可不做，但大多数工地都做，哪怕插上个管做个样也要做。
由于屋面板和保温找坡层中有一定的水汽未存在，故在做防水层时要求保温隔热层设置分格缝，从而使屋面中存在的水通过分格缝传递出去，一般在屋面最高处（屋顶）分格缝十字交叉处设置一排气管。
分格缝间距一般不大于6*6米。
排气管直径为D=48,下面设置许多孔，上有弯头，具体详见屋面做法。
屋面排气系统，属于屋面防潮排气技术领域。
由依次设置旳钢筋混凝土结构层、保温层、找平层、防水层、保护层复合构成屋面，其特征在于保温层内设置纵横贯通的排气通道，排气通道上连通设置伸出屋面的排气管，伸出的排气管外壁紧贴密封设置防水层、防水附加层。
上述屋面排气系统，
保温层内设置纵横贯通的排气通道，排气通道上连通设置伸出屋面的排气管，使得保温层内的气体能够及时排出，有效防止了屋面因水的冻胀、气体的压力导致屋面的开裂破坏，延长了屋面的使用寿命。
且施工方便，生产成本低。
屋面排气道设置技术交底
3、砂浆固定有效可靠，特别是立管下的砂浆固定 检查方法:观察
5.成品保护
1、排气管禁止踩踏，在进行保温层施工时推手推车应注意，避免磕碰排气立管；
2、 待屋面防水保护层施工时，应对排气立管设置高300mm，厚度不小于25mm砼保护层；
6。保证措施
屋面保温层施工，从排气管上经过铺时踩踏板
7。安全注意事项及环境保护措施
1、施工人员应注意适当的劳动保护，必须佩带安全帽、不允许抽烟，严禁酒后作业;
2、使用吊车时必须由专职的指挥进行指挥料斗的起落，防止发生安全事故。
3、当操作人员临边作业时应注意安全，周围应该有防护栏杆。
4、施工人员上下高低跨屋面时，必须通过临时爬梯上下，严禁跳跃、攀爬外架；
1、主要材料:DN50PVC管、正三通、正四通、管箍、90°弯头、PVC胶,
所用材料的质量、技术性能必须符合设计要求和施工规范的规定。
2、主要工具:切管机、卷尺、修边刀、无尘布、毛刷、记号笔、剪管钳
2、作业条件:
1、女儿墙、变形缝、预留洞口等应处理好，对个别凹陷较深的部位用水泥砂浆填补平,屋面雨水口临时封堵完毕，并在屋面墙体四周上面弹好建筑0。5米线
5、施工完成后必须做到工完场清，废弃的砂浆必须运送下楼，并堆放至指定垃圾池内。
参加单位及人员
注:本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份
工程名称
建设单位
监理单位
施工单位
交底部位
屋面排气管道
交底日期
交底人签字
接收人签字
交底内容：
屋面排气管道
找平层与防水层间排气管道与排气孔布置,排气管采用PVC管外径50mm,保温内排气管道应6米纵横布置，出屋面排气孔与保温内排气管道采用正三通管件连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面排气孔设置
二、屋面防水构造做法：屋面防水等级为I级，屋面采用建筑找坡，泛水坡度为2%。
本工程屋面做法分为三种：
A、上人卷材防水保温屋
面
B、不上人卷材防水保温屋面
C、种植屋面A/
B、上人/非上人卷材防水保温屋面（由上向下）构造为：
① 保护层：40mm厚C20细石混凝土随捣随光（内配Ø6@150双向钢筋）② 防水层：
1、5mm厚三元乙丙橡胶防水卷材二道③ 找平层：20mm厚DS15干粉砂浆找平层④ 找坡层：轻集料混凝土（轻质泡沫混凝土）2%找坡（最薄处40mm），随捣随光⑤ 保温层：20mm厚Creak STP超薄绝热保温板⑥ 隔离层：
1、2mm厚聚氨酯防水涂膜⑦ 基层：钢筋混凝土屋面板表面清理，素水泥浆一道
C、种植屋面（从上到下）① 种植土：500mm改良种植土；
② 滤水排水层：塑料夹层组合排水板H25；土工布一层；③ 保护层：40mm厚C20细石混凝土随捣随光（内配Ø6@150双向钢
筋）；④ 防水层1：4mm厚改性沥青耐穿刺防水卷材；⑤ 防水层2：
1、5mm厚三元乙丙橡胶防水卷材二道；⑥ 找平层：20mm厚DS15干粉砂浆找平层；⑦ 找坡层：轻集料混凝土（轻质泡沫混凝土）2%找坡（最薄处40mm），随捣随光；⑧ 保温层：20mm厚Creak STP超薄绝热保温板；⑨ 隔离层：
1、2mm厚聚氨酯防水涂膜；⑩ 基层：钢筋混凝土屋面板表面清理，素水泥浆一道。
三、透气孔施工工艺：
3、1 适用范围：
屋面排气系统，属于屋面防潮排气技术领域。
在屋面分部施工中，屋面排气孔是为了及时排除找坡层中的水份,在屋面施工中广泛运用，以确保屋面找坡层中的水份及时排除，不会使防水层下的水份因高温蒸发不出，将屋面防水层顶起，破坏防水层。
根据屋面工程技术规范GB50345-xx第 4、4、2条第7项，要求封闭式保温层或保温干燥有困难的卷材屋面，宜采取排汽构造措施。
3、2屋面排气孔作用：
屋面排气孔道主要是用来排放保温屋面下的水汽。
若保温层和找平层不够干燥或干燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。
若不留置排气孔道，保温层和找平层的潮气密闭在卷材防水层下，一旦气
温较高(尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水。
3、3 材料准备：
3、3、1 保温材料的密度、导热系数等技术性能，必须符合设计要求和施工及验收规范的规定，且应有试验资料。
3、3、2 排气道材料选用成品不锈钢排汽装置，其方管径为30*40mm，管子四周间距30mm应打上小孔。
排汽管制作长度应按找坡层厚度确定，排汽口距屋面面层应≥250mm，排汽口径按50×50mm方形设置。
3、4工艺流程基层清理→定位弹线→排汽道施工→排汽口施工→面层施工
3、3、1基层清理：屋面找平层表面的杂物、垃圾应清理干净。
3、3、2定位弹线：按设计要求及排汽道、排汽口设置数量，弹线分格定位。
3、3、3排汽道施工保温层上的找平层应留设分隔缝，缝宽40mm，缝内用石子填实，纵横间距宜为6m ，屋面面积每36㎡宜设置一个排气孔，排气孔应做防水处理。
排气道应纵横贯通，并应与大气连同的排气孔相通，排气孔可设置在檐口下或纵横排气道的交叉处。
3、3、4 排汽出口应埋设排汽管，排汽管应设置在结构层上，穿过保温层的管壁应设排汽孔，作为通汽沟的管端头应插入
排气管底部与其相连，下端应与屋面结构紧密焊接或连接，上端
高出屋面面层≥250mm，排汽口高度与排汽帽方向应保持整齐一致。
为避免排汽口与在层接触发生渗漏，其伸出屋面管子四周围
的找平层应做成圆锥台，管子与找平层间应留凹槽，并填嵌密封
材料，防水层收头处应用金属箍箍紧，并用密封材料封严。
构造
图如下：
3、3、5面层施工排汽屋面防水层施工前，应检查排汽道是否被堵塞，并加以清扫。
然后宜在排汽道上粘贴一层隔底纸或塑
料薄膜，宽约200mm，对中排汽道贴好，完成后才可铺贴防水卷材或刷防水涂。
防水层施工时不得刺破隔离纸，以免胶粘剂(或涂料)流人排汽道，造成堵塞排汽不畅。
