各种破碎机结构原理培训 共47页
破碎锤培训资料-文档资料
破碎锤打击力量不够，可能是液压系统故障、进气管路漏气等原因导致的。
动力不足
动作不稳定
噪音过大
破碎锤打击过程中出现跳动、撞击等现象，可能是活塞运动不规律、液压油不干净等原因引起的。
破碎锤工作时产生的噪音过大，可能是由于振动筛松动、破碎锤内部零件损坏等原因导致的。
03
破碎锤的常见故障
破碎锤的操作注意事项
操作破碎锤时必须佩戴安全帽、防护眼镜等个人防护用品，确保自身安全。
注意安全
避免过度破碎
禁止空击
注意现场环境
操作破碎锤时要注意避免过度破碎，以免造成设备损坏或现场危险。
操作破碎锤时禁止进行空击，以免对设备造成不必要的损害。
操作破碎锤时要注意周围环境，避免对人员和设备造成伤害。
04
2023
《破碎锤培训资料-文档资料》
目录
contents
破碎锤简介破碎锤的结构组成及工作原理破碎锤的操作与维护破碎锤的常见故障及排除方法破碎锤的安全使用规范破碎锤的发展趋势及未来展望
01
破碎锤简介
破碎锤是一种挖掘机属具，用于对物料、钢筋等进行破碎作业。
破碎锤由钎杆、锤头、活塞、弹簧等组成，通过冲击作用将目标破碎。
沙尘和低温环境
在高温和高湿度环境下使用破碎锤时，应特别注意设备的冷却和防锈措施，避免设备故障和缩短使用寿命。
高温和高湿度环境
在腐蚀性环境下使用破碎锤时，应特别注意设备的防腐措施，避免设备腐蚀和损伤。
腐蚀性环境
破碎锤在使用过程中必须遵守国家和企业制定的相关使用规定，包括安全操作规程、维护保养制度等。
目前，全球破碎锤市场规模已超过100亿美元。
高效化
发展更高效的破碎锤技术，提高设备的打击效率和寿命。
破碎机培训
振动大
MWFT -双转子锤式破碎机
2018年9月23日
常见故障及处理方法
故 障
轴承温 度过高
原
因
处理方法
1.添加润滑油 2.清洗轴承，更换润滑油 3.更换轴承 4.消除振动源（轴线，平衡） 1.更新锤头或篦条 2.重新紧固或调换
1.润滑油不足 2.轴承座密封失效，润滑油污染 3.轴承磨损 4.振动 1.锤头或篦条磨损 2.篦条松动或断裂
38 46 40
34 28 36
30 32 26
20
22
24
13
华新水泥股份有限公司
MWFT -双转子锤式破碎机
2018年9月23日
四、安全知识
破碎机检查、维护或检修设备时,必须先切断 破碎机的主电源、挂上警示牌。 进入破碎腔检查，还需先切断板喂机电源， 并指定专人监护。 开车前应认真检查设备及现场 进入现场，必须按规定正确穿戴好劳动防护 用品。
15
华新水泥股份有限公司
MWFT -双转子锤式破碎机
2018年9月23日
谢 谢 大 家
2018年9月23日 MWFT -双转子锤式破碎机 16
11
华新水泥股份有限公司
启动机内发生 1.机内掉入金属杂物 金属撞击声 2.锤头与篦条间隙太小 在进料口冒出 3.锤头尺寸过大 4.衬板松动，轴承盖松驰 火星 转速变慢 1.加料不均匀 2.皮带打滑 3.物料太湿 4.锤头磨损严重 1.基础强度不够，地脚螺钉 松 2.锤头磨损不匀，造成偏重
生产量降低
4
华新水泥股份有限公司
MWFT -双转子锤式破碎机
2018年9月23日
双转子锤式破碎机技术性能及特点
• • 特点： 粉碎比高10—50，构造简单，尺寸紧凑，功率 消耗较少，维护方便，修理和更换易损零件容 易，粒度均匀。 锤头、蓖条、衬板、转子圆盘磨损较快，特别 是破碎较硬的物料时磨损更快；当被碎料的含 水量超过或含粘土时，蓖条缝隙易堵塞，从而 降低生产能力，增加能量消耗和锤头等零件的 磨损。
破碎机液压系统知识培训
三、液压管路布局
1. 液压管路接头： 1.1软管接头采用法兰型式（SAE 6000PSI）和公制内螺纹24°锥带O型圈型式，采用：
软管公称 内径（mm ） DN32
DN19
DN13
螺纹扣压接头 工作压力 所用 备注
ห้องสมุดไป่ตู้
规格/类型
位置
内螺纹M52x2 24°锥带O型圈 (重型)/直通或 90°弯 内螺纹M30x2 24°锥带O型圈 (轻型)/直通或 90°弯 内螺纹M22x1.5 24°锥带O型圈 (重型或轻型)/ 直通或90°弯
管外径规 格（mm） 38
22
15
所用材质
精密冷拔镀锌 无缝钢管 精密冷拔镀锌 无缝钢管 精密冷拔镀锌 无缝钢管
所用位置 马达主油口
马达泄油口
马达冲洗口、油 缸
备注 工作压力35MPa 工作压力14MPa 工作压力14MPa
1.3 接头体：采用公制外螺纹24°锥卡套式接头：
卡套接头体螺纹规格 适应硬管外径（mm） 类型
备注
M52x2
38
M30x2
22
M22x1.5
15
直通或90°弯 重型 直通或90°弯 轻型 直通或90°弯 轻型
2. 管夹：
硬管外径 38 22 15
类型
层数
备注
重型塑料管夹 单层或双层 焊接底板长100
重型塑料管夹 单层或双层 焊接底板长85
重型塑料管夹 单层或双层 焊接底板长73
3. 液压管路布局：
具体控制方式： 变量泵是通过输入不同的电信号（先导阀控制油的压力大小）来改变泵内的斜盘角度， 改变泵的输出排量。不同的泵控制电信号不一样。 如我们常用的132 kw 160kw液压站主泵用丹佛斯的90R075KA,此泵的控制电流是14--85mA(供应商样本书给出的参数)，比例放大器的输出最小最大电流值应分别设定为 14mA 85mA,比例放大器输入的0--10V就与主泵的参数对应上了
颚式破碎机培训资料
颚式破碎机培训资料一、颚式破碎机概述颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路等工程领域。
它以其结构简单、工作可靠、运行维护成本低等优点而受到了广大用户的喜爱。
本文将介绍颚式破碎机的工作原理、结构组成、维护保养等相关知识，帮助用户更好地了解和使用颚式破碎机。
二、颚式破碎机的工作原理颚式破碎机主要由动颚板、静颚板、摇动机构、调节装置、传动机构等组成。
工作时，电动机带动皮带和偏心轴，使摇动机构摇动，动颚板上下摆动，完成对物料的破碎作业。
物料通过进料口进入颚式破碎机，被夹在动静颚板之间，通过摆动产生的压力将物料破碎成所需粒度。
三、颚式破碎机的结构组成1. 机架：承载整个破碎机的重量，具有足够的强度和刚性。
2. 进料口：物料进入破碎机的通道。
3. 动颚板和静颚板：破碎物料的关键部件，由高耐磨材料制成。
4. 调节装置：调节动静颚板之间的间隙，实现不同粒度物料的破碎需求。
5. 传动机构：包括电机、皮带、偏心轴等，提供动力和运转机制。
6. 出料口：破碎后的物料通过出料口排出。
四、颚式破碎机的操作注意事项1. 在使用颚式破碎机前，应先确认设备安装是否牢固，各部位是否正常运转。
2. 破碎机运行时，不得随意调整动静颚板间隙，以免破碎机损坏或事故发生。
3. 定期检查破碎机的润滑油情况，及时添加或更换。
4. 破碎机运行时，应保证进料均匀，避免严重堵塞现象。
5. 破碎机停机前，应清理出料口，防止物料积聚影响下次使用。
五、颚式破碎机的维护保养1. 定期检查破碎机的紧固件是否松动，如有松动及时拧紧。
2. 每隔一段时间清洗颚式破碎机，防止积聚的物料影响正常运行。
3. 定期更换破碎机润滑油，排查潜在故障。
4. 定期检查机架和关键部位的磨损情况，及时更换损坏的零件。
六、颚式破碎机的故障排除1. 破碎机工作过程中产生噪音大：检查破碎腔内是否有杂物，调整动静颚板间隙。
2. 破碎机工作过程中振动严重：检查机架和关键零件的磨损情况，及时更换损坏的零件。
圆锥破碎机的工作原理及原理图
圆锥破碎机的工作原理及原理图及其结构圆锥破碎机工作原理圆锥破碎机工作时，电动机的旋转通过皮带轮或者联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。
从而使破碎圆锥的破碎壁时而挨近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而挨近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
中鑫圆锥式破碎机在不可破异物通过破碎腔或者因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。
异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。
圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。
破碎腔表面铺有耐磨高锰钢衬板。
排矿口大小采用液压或者手动进行调整。
圆锥式破碎机工作原理图圆锥式破碎机性能特点：(1)破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济。
(2)零件选材与结构设计合理，使用寿命长(3)破碎产品的粒度均匀，减少了循环负荷(4)密封采用润滑脂密封，避免了给水及排水系统阻塞圆锥破碎机技术参数：最大进料料度(mm)7540 115 60 外形尺寸(mm) 2234×1370×1675 2234×1370 ×1675 2692 ×1640 ×2350 2692 ×1640PYB600 600 PYD600 600 PYB900 900 PYZ900 900偏心轴转速(r/min)356356333333出料调整范围(mm)12-252-1315-505-20破碎产量(t/h)4012-2350-9020-65机电功率(KW)30305555破碎头型号底部直径(mm) 分量(t)5 5.5 11.2 11.25、圆锥破碎机结构组成圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部份组成。
破碎机原理

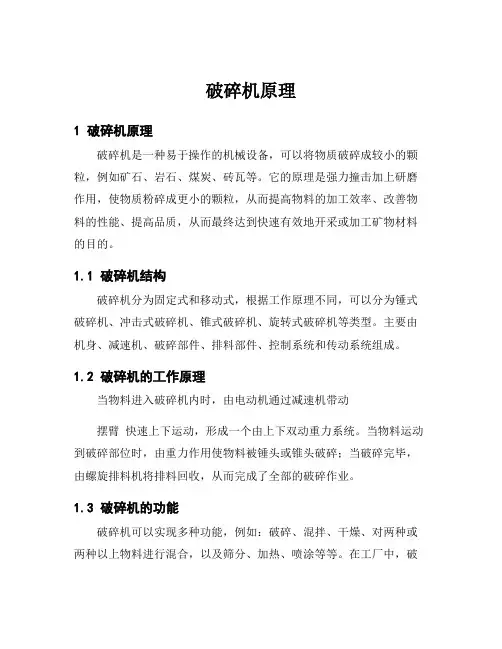

破碎机原理
1 破碎机原理
破碎机是一种易于操作的机械设备，可以将物质破碎成较小的颗粒，例如矿石、岩石、煤炭、砖瓦等。
它的原理是强力撞击加上研磨作用，使物质粉碎成更小的颗粒，从而提高物料的加工效率、改善物料的性能、提高品质，从而最终达到快速有效地开采或加工矿物材料的目的。
1.1 破碎机结构
破碎机分为固定式和移动式，根据工作原理不同，可以分为锤式破碎机、冲击式破碎机、锥式破碎机、旋转式破碎机等类型。
主要由机身、减速机、破碎部件、排料部件、控制系统和传动系统组成。
1.2 破碎机的工作原理
当物料进入破碎机内时，由电动机通过减速机带动
摆臂快速上下运动，形成一个由上下双动重力系统。
当物料运动到破碎部位时，由重力作用使物料被锤头或锥头破碎；当破碎完毕，由螺旋排料机将排料回收，从而完成了全部的破碎作业。
1.3 破碎机的功能
破碎机可以实现多种功能，例如：破碎、混拌、干燥、对两种或两种以上物料进行混合，以及筛分、加热、喷涂等等。
在工厂中，破
碎机被大量使用，用于进行各类碎料的快速压碎，加快加工速度、改善物料性能，从而提高生产效率。
破碎机工作原理集锦
破碎机工作原理集锦一、锤式破碎机的工作原理锤式破碎机利用锤头的高速冲击作用对物料进行中碎和细碎作业的破碎机械。
锤头铰接于高速旋转的转子上，机体下部设有篦条以控制排料粒度。
送入破碎机的物料首先受到高速运动的锤头的冲击而初次破碎,并同时获得动能,高速飞向机壳内壁上的破碎板而再次受到破碎。
小于篦条缝隙的物料被排出机外，大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨，直至小于篦条缝隙后被排出。
锤式破碎机具有破碎比大、排料粒度均匀、过粉碎物少、能耗低等优点。
但由于锤头磨损较快，在硬物料破碎的应用上受到了限制；另外由于篦条怕堵塞，不宜于用它破碎湿度大和含粘土的物料。
这种破碎机通常用来破碎石灰石、页岩、煤炭、石膏、白垩等中硬以下的脆性物料。
二、反击式破碎机的工作原理反击式破碎机利用高速旋转的转子上的板锤，对送入破碎腔内的物料产生高速冲击而破碎，且使已破碎的物料沿切线方向以高速抛向破碎腔另一端的反击板，再次被破碎，然后又从反击板反弹到板锤，继续重复上述过程。
在往返途中，物料间还有互相碰击作用。
由于物料受到板锤的打击、与反击板的冲击以及物料相互之间的碰撞，物料不断产生裂缝，松散而致粉碎。
当物料粒度小于反击板与板锤之间的缝隙时，就被卸出。
图2-1为一种典型的反击式破碎机工作原理图。
反击式破碎机破碎物料时，物料悬空受到板锤的冲击。
如果物料粒度较小，冲击力近似通过颗粒的重心，物料将沿切线方向（图 3-1 中虚线所示）抛出。
如果物料粒度较大，则物料抛出时产生旋转，抛出的方向与切线方向成υ角度，为了使料块能深入板锤作用圈之内，减少旋转，给料滑板的下部向下弯曲。
物料的主要破碎过程是在转子的I区中进行的，见图2-1。
物料受到第一次冲击后，在机内反复地来回抛掷。
此时，物料由于局部的破坏和扭转，已不再按预是轨迹作有规则的运动，而是在I区内不同位置反复冲击，而后物料进入II 区，进一步冲击粉碎。
反击面2及3与转子间构成的缝隙大小，对产品粒度组成具有一定的影响。
破碎机的工作原理
破碎机的工作原理
破碎机的工作原理是利用外力将大块物料破碎成小块的过程。
不同类型的破碎机的工作原理不同，下面介绍几种常见的破碎机及其工作原理：
1.颚式破碎机：颚式破碎机是利用两个颚板对物料进行挤压、破碎的过程。
当物料进
入破碎腔后，在颚板的相互作用下，物料被压缩、弯曲和破碎，最后从排料口排出。
2.圆锥破碎机：圆锥破碎机是利用圆锥形的破碎壁对物料进行冲击、挤压和研磨，使
物料被破碎。
当物料进入破碎腔后，在圆锥形破碎壁的作用下，物料受到冲击、挤压和研磨，最终被破碎成小块。
3.锤式破碎机：锤式破碎机是利用高速旋转的锤头对物料进行冲击、剪切和破碎的过
程。
当物料进入破碎腔后，在锤头的冲击和剪切作用下，物料被破碎成小块。
4.反击式破碎机：反击式破碎机是利用冲击能对物料进行破碎的过程。
当物料进入破
碎腔后，在转子的冲击作用下，物料以高速向反击板冲击，受到反击板的再次冲击和研磨，最终被破碎成小块。
总之，破碎机的工作原理是利用各种外力对大块物料进行破碎，使其成为所需粒度的产品。
不同类型的破碎机具有不同的工作原理和特点，适用于不同的物料和工艺要求。
各种破碎机工作原理、用途、组成
各种破碎机工作原理、用途、组成一、辊式破碎机1工作原理对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。
遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。
相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。
双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。
齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。
两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。
破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。
2组成该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
3用途该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。
4影响辊皮磨损的因素影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。
(1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。
(2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。
(3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命;(4)给矿机的长度应该与辊子的长度保持一致，以保证沿着辊子长度而均匀给矿。
另外，为了连续进行给矿，给矿机的速度应该比棍子的速度要快1-3倍。
(5)经常检查破碎产品的粒度，且应该在一定时间内将其中一个辊子沿轴向移动一次，移动距离大约等于给矿粒径的1/3即可。
破碎机培训资料
加强设备的维护保养可以保证破碎机的正常运行，提高设 备的使用寿命。例如，定期检查易损件的磨损情况、清理 设备内部的残留物、润滑关键部位等。
THANKS FOR WATCHING
感谢您的观看
破碎机技术的问题
目前，破碎机技术还存在一些问题需要解决，如破碎机的设 计不合理、易损件寿命短、维护保养不便等。此外，破碎机 的控制技术还需要进一步提高，以提高其自动化程度和运行 效率。
未来破碎机技术的发展趋势
01
提高自动化程度
未来破碎机技术的发展趋势是提高其自动化程度，实现远程控制和智能
化操作。这将有助于提高破碎机的运行效率，降低人工成本。
在停机后，清理破碎机内部的残留物料 ，以及检查是否有堵塞或其他问题。
润滑保养
按照制造商的指示，定期对破碎机的 润滑系统进行保养，例如更换润滑油
、清洗油箱等。
检查易损件
检查破碎机的易损件，如破碎辊、锤 头等，如果有磨损或损坏，及时更换 。
电器维护
定期检查破碎机的电器系统，例如电 源线、开关等，确保其正常工作。
紧固。
建议：为防止紧固件松动，建议在使用过程中经常检查破碎机的紧固件 状态，并定期进行紧固和维护。
注意及时更换磨损件
及时更换破碎机的磨损件是保证机器正常运转和延长机器寿命的关键。
根据破碎机的使用情况，定期检查易损件如刀具、衬板等是否磨损严重。如果发现磨损严重 ，应立即更换，避免因磨损导致机器故障或影响破碎效果。
03 破碎机安全操作与维护
破碎机的安全操作规范
操作前检查
操作前应检查破碎机是否正常，包括电源连接、皮带轮罩是否安 装紧固、轴承座是否有足够的润滑脂等。
安全防护装置
操作时应确保安全防护装置完好无损，如皮带罩、给料口防护罩等 ，严禁拆除或损坏。
破碎机的结构及工作原理
破碎机的结构及工作原理
破碎机是一种常见的矿山、建筑、化工等行业中使用的设备，
它主要用于将大块的物料破碎成所需的小颗粒。
破碎机的结构和工
作原理对于其性能和使用效果有着重要的影响。
下面我们就来详细
了解一下破碎机的结构及工作原理。
首先，破碎机的结构可以分为机架、偏心轴、大齿轮、小齿轮、主轴、活动颚板、固定颚板等部分。
其中，机架是整个破碎机的支
撑结构，偏心轴通过大齿轮和小齿轮的传动连接到主轴上，主轴上
安装有活动颚板和固定颚板。
活动颚板和固定颚板之间是破碎腔，
物料通过进料口进入破碎腔，经过压力和摩擦力的作用，最终被破
碎成所需的颗粒。
其次，破碎机的工作原理主要是通过偏心轴的旋转，驱动活动
颚板和固定颚板的运动，从而实现对物料的破碎作用。
当偏心轴旋
转时，活动颚板也随之运动，使物料在破碎腔内受到压力和摩擦力
的作用，从而达到破碎的效果。
同时，破碎机还配备有调整装置，
可以根据需要调整破碎腔的出料口尺寸，以满足不同颗粒大小的要求。
除此之外，破碎机还具有一些特殊的结构设计，例如采用高耐
磨材料制成的颚板，提高了破碎机对物料的破碎效率和使用寿命；
采用润滑系统，保证了破碎机在长时间工作时的润滑情况，降低了
设备的故障率和维护成本。
总的来说，破碎机的结构设计合理，工作原理科学，使其在矿山、建筑、化工等行业中得到了广泛的应用。
通过对破碎机的结构
及工作原理的了解，可以更好地掌握破碎机的使用方法，提高设备
的工作效率，延长设备的使用寿命，为生产和建设提供更好的支持。
破碎机的原理
破碎机的原理
一、工作原理：
破碎机利用两个相互关联的破碎机构实现物料的破碎，即粉碎和挤压。
通过改变两个机构中被粉碎物料的相对运动方式，达到对物料进行粉碎的目的。
二、主要部件：
（1）破碎机主要由机架、转子、传动装置、筛分装置及清理装置等组成。
（2）转子是破碎机的核心部件，它是由电机通过减速器驱动主轴及转子，通过三角带驱动锤头进行工作。
锤头有圆锥式、摆线式和针片状等几种。
（3）破碎机筛网有单筛网和多筛网两种。
三、工作过程：
物料由进料斗进入破碎机，在破碎腔内受到物料及破碎锤的作用，细碎后的物料从筛网中排出，从出料口排出；物料从给料口进入破碎腔后受到来自筛分装置的冲击、挤压，使之进一步粉碎，经筛分装置筛分后，合格物料从出料口排出；未被破碎的大块物料由下部排料口排出。
这一过程中，破碎机完成一次工作循环。
四、结构特点：
— 1 —
（1）主机由机架、安装在机架内的工作电机、转子、转子和筛分装置等组成。
— 2 —。
最新破碎机培训资料
锤式破碎机一、锤式破碎机13 27 6 5 4 31-转子；2-破碎板；3－排料篦子；4－保险门；5－壳体；6－主动给料辊；7－从动给料辊单转子锤式破碎机一、工作原理单转子锤式破碎机是一种仰击型锤式破碎机，主要靠锤头在上腔中对对矿石进行强烈的打击、矿石对反击板的撞击和矿石之间的碰撞使矿石破碎。
主电机通过V型带带动有大带轮的转子，矿石用重型板味机喂入破碎机的进料口，矿石落至带有减震装置的给料辊上，两个同向回转的给料辊将矿石送入高速旋转的转子上，锤头以较高的的线速度打击矿石，同时击碎或抛起料块。
被抛起的料块撞击到反击板上或自相碰撞而再次破碎，然后被锤头带入破碎板和篦子工作区继续受到打击和破碎，直至小于篦缝尺寸时从机腔下部排出。
二、结构特点A、转子和轴承部转子是破碎机的核心。
它由垂盘、端盘、锤头、链轴、主轴、大带轮等组成。
轴承部由轴承和轴承座组成。
锤盘和端盘通过平键固定在主轴上。
主轴用优质合金钢为材料，并采用了圆形断面，以适用破碎大块矿石和传递大转矩的需要。
所选用的中宽系列双列向心球面滚子轴承可以承受很大的冲击载荷。
转子锤头采用了全回转型结构，即使大块矿石不能一击即碎，也能完全退避到锤盘中，以保持转子的正常转动，锤头由高锰钢制成，它具有较高的抗磨损和耐冲击性能，锤头一边磨损之后可以换边使用。
B、破碎板破碎板位于转子的正前方水平中心线上，由破碎板体上装若干齿板而成；齿板与转子外延形成夹角，增加了对矿石的冲击剪切作用。
它的上端铰接在壳体的上部，下端用两个调整装置调节破碎板与转子工作圆之间的间隙，以保证进入排料带的物料粒度。
通常此间隙为25－35mm，齿板磨损后要及时调整，齿板由耐磨合金材料制成。
C、排料篦子排料篦子由若干块篦子板组成。
篦子板由耐磨合金材料浇铸制成。
它安装在破碎机转子的下部，其包角约为130°，它与转子的间距可以调节，随着转子磨损转子的工作圆径缩小，除及时调节破碎板外，应及时提起排料篦子，若不及时调整排料篦子，间隙过大，其中的积料将加剧锤头的磨损。
圆锥破碎机工作原理及原理图
圆锥破碎机的工作原理及原理图及其结构圆锥破碎机工作原理圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。
从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。
破碎锥时而靠近又时而离开固定锥，完成破碎和排料。
支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。
中鑫圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。
异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。
圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。
破碎腔表面铺有耐磨高锰钢衬板。
排矿口大小采用液压或手动进行调整。
圆锥式破碎机工作原理图ه圆锥式破碎机性能特点：（1）破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济。
（2）零件选材与结构设计合理，使用寿命长（3）破碎产品的粒度均匀，减少了循环负荷（4）密封采用润滑脂密封，避免了给水及排水系统堵塞圆锥破碎机技术参数：型号破碎头底部直径(mm)最大进料料度(mm)出料调整范围(mm)破碎产量(t/h)电机功率(KW)偏心轴转速(r/min)重量(t)外形尺寸(mm)PYB600 600 75 12-25 40 30 356 5 2234×1370×1675PYD600 600 40 2-13 12-23 30 356 5.5 2234×1370×1675PYB900 900 115 15-50 50-90 55 333 11.2 2692×1640×2350PYZ900 900 60 5-20 20-65 55 333 11.2 2692×1640×2350PYD900 900 50 3-13 15-50 55 333 11.3 2692×1640×23505、圆锥破碎机结构组成圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。
破碎锤结构与原理PPT课件
• 3、设计、制造、维护的方便性——如斯坦雷动力 工具公司(Stanley Power Tools)提供的液压碎石 器都是按标准化设计的，可使得维修服务方便而 又不使主要部件损坏。
• 4、使用的可靠性——大多数大型液压碎石器都设 有安全保护装里，以提高碎石机系统的使用寿命， 并保证操作的安全。
有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，
可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供
了在设计上从未有过的简易和灵活。本论文在建立液压破碎锤工作装
置实体模型生成了具有以下特征的零件库:(l)壳:产生各种“空心”
实体，提供可变壁厚。(2)复杂拱形面:生成带有适合不同外形表面的
第三章 液压破碎锤结构图纸
• 液压破碎锤二维零件图——零件图纸见附 录的AutoCAD二维图纸
• 液压破碎锤三维造型图
SUCCESS
THANK YOU
2019/4/25
• 液压冲击器部分关键部件的研究——冲击活塞的设计加工 质量极大程度地决定了冲击器的性能
• 液压冲击器产品技术发展方向——国产化自主化发展
液压破碎锤的基本结构、技术特点及其工作原理
• 液压破碎锤基本结构
• 液压破碎锤的技术特点
• 液压破碎锤的基本原理
• 图中，①—钎杆，②--导向套，③--钎杆保持
液压破碎锤的组成
液压破碎锤的工作参数
第二章液压破碎锤工作装置三维造型设计 • Solidworks三维软件概述 • 液压破碎锤概述 • 三维造型设计 • Solidworks环境下工作装置的虚拟装配
基于Solidworks的参数化建模
破碎机培训资料
锤式破碎机一、锤式破碎机13 27 6 5 4 31-转子；2-破碎板；3－排料篦子；4－保险门；5－壳体；6－主动给料辊；7－从动给料辊单转子锤式破碎机一、工作原理单转子锤式破碎机是一种仰击型锤式破碎机，主要靠锤头在上腔中对对矿石进行强烈的打击、矿石对反击板的撞击和矿石之间的碰撞使矿石破碎。
主电机通过V型带带动有大带轮的转子，矿石用重型板味机喂入破碎机的进料口，矿石落至带有减震装置的给料辊上，两个同向回转的给料辊将矿石送入高速旋转的转子上，锤头以较高的的线速度打击矿石，同时击碎或抛起料块。
被抛起的料块撞击到反击板上或自相碰撞而再次破碎，然后被锤头带入破碎板和篦子工作区继续受到打击和破碎，直至小于篦缝尺寸时从机腔下部排出。
二、结构特点A、转子和轴承部转子是破碎机的核心。
它由垂盘、端盘、锤头、链轴、主轴、大带轮等组成。
轴承部由轴承和轴承座组成。
锤盘和端盘通过平键固定在主轴上。
主轴用优质合金钢为材料，并采用了圆形断面，以适用破碎大块矿石和传递大转矩的需要。
所选用的中宽系列双列向心球面滚子轴承可以承受很大的冲击载荷。
转子锤头采用了全回转型结构，即使大块矿石不能一击即碎，也能完全退避到锤盘中，以保持转子的正常转动，锤头由高锰钢制成，它具有较高的抗磨损和耐冲击性能，锤头一边磨损之后可以换边使用。
B、破碎板破碎板位于转子的正前方水平中心线上，由破碎板体上装若干齿板而成；齿板与转子外延形成夹角，增加了对矿石的冲击剪切作用。
它的上端铰接在壳体的上部，下端用两个调整装置调节破碎板与转子工作圆之间的间隙，以保证进入排料带的物料粒度。
通常此间隙为25－35mm，齿板磨损后要及时调整，齿板由耐磨合金材料制成。
C、排料篦子排料篦子由若干块篦子板组成。
篦子板由耐磨合金材料浇铸制成。
它安装在破碎机转子的下部，其包角约为130°，它与转子的间距可以调节，随着转子磨损转子的工作圆径缩小，除及时调节破碎板外，应及时提起排料篦子，若不及时调整排料篦子，间隙过大，其中的积料将加剧锤头的磨损。
