五种常见挡土墙的设计计算实例【精选】整理版
五种常见挡土墙的设计计算实例
五种常见挡土墙的设计计算实例
挡土墙是一种用于防止土方滑坡和土壤侵蚀的土木结构，常用于公路、铁路、水利工程等项目中。
设计一个挡土墙需要考虑多个因素，包括土壤
性质、挡土墙的高度和倾角、抗滑稳定性等。
以下是五种常见挡土墙的设
计计算实例：
1.重力挡土墙设计：
重力挡土墙是最简单的挡土墙类型，靠自身的重力使其稳定。
设计时
需要计算挡土墙的底部摩擦力、上部土压力以及挡土墙的自重。
2.填土挡土墙设计：
填土挡土墙是利用挡土墙后面的填土来平衡土压力的一种结构。
设计
时需要计算挡土墙的自重和填土的重量以及土与墙之间的摩擦力。
3.墙身倾斜挡土墙设计：
墙身倾斜挡土墙是指挡土墙的外侧墙面倾斜，以增加土体与墙之间的
摩擦力，提高稳定性。
设计时需要计算倾斜挡土墙的自重、上部土压力和
墙身倾斜带来的附加力。
4.箱形式挡土墙设计：
箱形式挡土墙是由钢片或混凝土墙板拼接而成的结构形式，其内部填
充土体以平衡土压力。
设计时需要计算挡土墙板的自重和填充土的重量。
5.挡土墙加筋设计：
挡土墙加筋设计是为了增加挡土墙的稳定性和承载能力，常用的加筋方式有钢筋混凝土挡土墙和钢束挡土墙。
设计时需要计算挡土墙的自重、土压力以及加筋材料的受力情况。
以上是五种常见挡土墙的设计计算实例，每一种挡土墙都有其适用的场景和设计要点。
实际设计时还需要考虑地质条件、降雨等因素对土体的影响，以确保挡土墙的稳定性和安全性。
五种常见挡土墙的设计计算实例
五种常见挡土墙的设计计算实例挡土墙是一种用来抵御土体压力而阻挡土体滑动的结构。
根据土方的性质和施工条件的不同，挡土墙可以采用不同的设计计算方法。
以下是五种常见挡土墙的设计计算实例：1.重力挡土墙：重力挡土墙是最简单和常见的挡土墙类型。
它的抗滑力主要靠墙体的自重来提供。
设计计算中，需要确定墙体的稳定安全系数，并根据土方的强度和墙体材料的重量来确定墙体尺寸。
例如，假设挡土墙高度为10米，土方的角度为30度，考虑到土方的自重和墙体的自重，需要确保挡土墙的稳定系数大于1.52.反滑挡土墙：反滑挡土墙通过墙后的土压力，抵消土方的滑动力。
设计计算中，需要根据土方的角度、土的重量和墙体材料的摩擦系数来确定墙体尺寸。
例如，假设土方的角度为20度，土的重量为20kN/m3，墙体材料的摩擦系数为0.6，需要计算出墙体的抗滑力，并确保墙体的稳定系数大于1.53.剪切挡土墙：剪切挡土墙是一种由水平和垂直墙体组成的结构。
水平墙体抵抗土压力，垂直墙体抵抗土体的剪切力。
设计计算中，需要根据土方的性质、墙体的尺寸和材料的强度来计算出水平和垂直墙体的稳定性。
例如，假设土方的角度为25度，墙体材料的强度为30MPa，需要计算出水平墙体的尺寸和稳定安全系数，以及垂直墙体的尺寸和稳定安全系数。
4.底座挡土墙：底座挡土墙是一种在挡土墙底部设置底座，以增加墙体稳定性的结构。
设计计算中，需要根据土方的性质、底座的尺寸和墙体材料的强度来计算出底座的稳定安全系数。
例如，假设土方的角度为30度，底座的尺寸为2米，墙体材料的强度为40MPa，需要计算出底座的稳定性和稳定安全系数。
5.锚固挡土墙：锚固挡土墙是一种在挡土墙背后设置锚杆或土钉，以增加墙体的稳定性。
设计计算中，需要根据土方的性质、锚杆或土钉的数量、长度和材料的强度来计算出锚固的稳定安全系数。
例如，假设土方的角度为35度，锚杆的数量为10个，长度为3米，材料的强度为50MPa，需要计算出锚固的稳定性和稳定安全系数。
五种常见挡土墙的设计计算实例

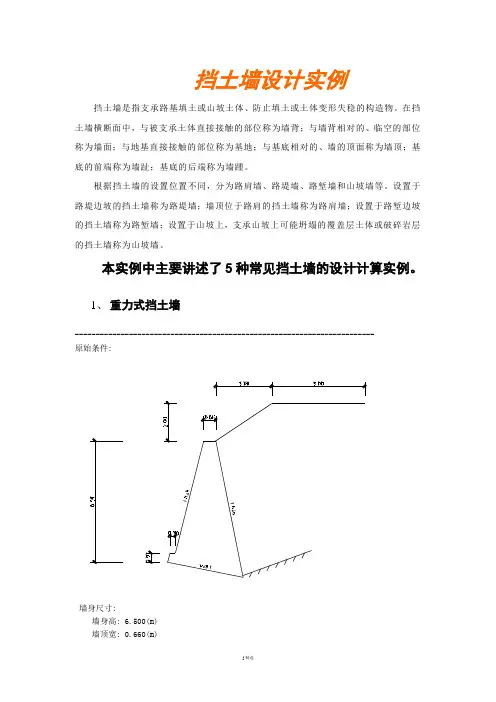

挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟= 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟= 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙得设计计算实例

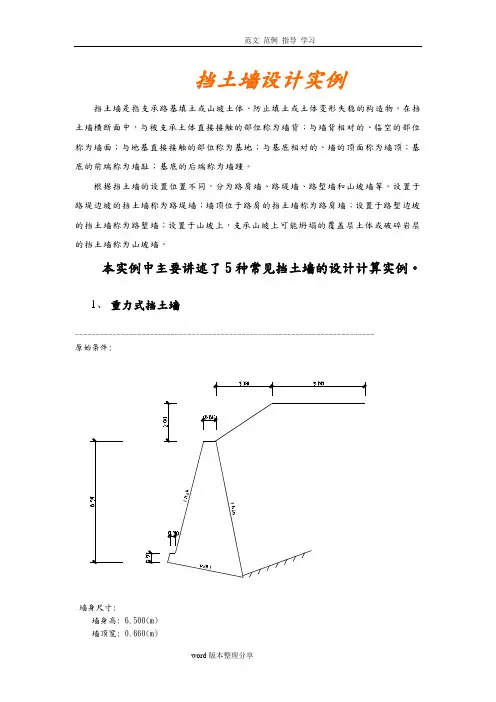

挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟 = 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟 = 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟 = 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟 = 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟 = 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟 = 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟 = 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟 = 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟 = 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟 = 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
五种常见挡土墙的设计计算实例The Standardization Office was revised on the afternoon of December 13, 2020挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: (m)墙顶宽: (m)面坡倾斜坡度: 1:背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: (m)墙趾台阶h1: (m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1物理参数:圬工砌体容重: (kN/m3)圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0坡面起始距离: (m)地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 墙顶上的有效永久荷载分项系数 = √3. 墙顶与第二破裂面间有效荷载分项系数 = √4. 填土侧压力分项系数 = √5. 车辆荷载引起的土侧压力分项系数 = √=============================================[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)按实际墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = (m2) 重量 = kN(一) 滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = (度)Wn = (kN) En = (kN) Wt = (kN) Et = (kN)滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >地基土摩擦系数 =地基土层水平向: 滑移力= (kN) 抗滑力= (kN)地基土层水平向: 滑移验算不满足: Kc2 = <=(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = (m)相对于墙趾点，Ey的力臂 Zx = (m)相对于墙趾点，Ex的力臂 Zy = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m) 基础底面宽度 B = (m) 偏心距 e = (m)基础底面合力作用点距离基础趾点的距离 Zn = (m)基底压应力: 趾部= 踵部=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)相对于验算截面外边缘，Ey的力臂 Zx = (m)相对于验算截面外边缘，Ex的力臂 Zy = (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)按实际墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = (m2) 重量 = kN[强度验算]验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)相对于验算截面外边缘，Ey的力臂 Zx = (m)相对于验算截面外边缘，Ex的力臂 Zy = (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)拉应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: (m)上墙高: (m)墙顶宽: (m)台宽: (m)面坡倾斜坡度: 1:上墙背坡倾斜坡度: 1:下墙背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: (m)墙趾台阶h1: (m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: (kN/m3)圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土重力分项系数 = √3. 填土侧压力分项系数 = √4. 车辆荷载引起的土侧压力分项系数 = √=============================================[土压力计算] 计算高度为 (m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = (度)按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=(度) 第1破裂角=(度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)计算下墙土压力无荷载时的破裂角 = (度)按力多边形法计算得到:破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)墙身截面积 = (m2) 重量 = kN衡重台上填料重 = (kN) 重心坐标,(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = (度)Wn = (kN) En = (kN) Wt = (kN) Et = (kN)滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >地基土摩擦系数 =地基土层水平向: 滑移力= (kN) 抗滑力= (kN)地基土层水平向: 滑移验算满足: Kc2 = >(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = (m)相对于墙趾,上墙Ey的力臂 Zx = (m)相对于墙趾,上墙Ex的力臂 Zy = (m)相对于墙趾,下墙Ey的力臂 Zx3 = (m)相对于墙趾,下墙Ex的力臂 Zy3 = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m) 基础底面宽度 B = (m) 偏心距 e = (m)基础底面合力作用点距离基础趾点的距离 Zn = (m)基底压应力: 趾部= 踵部=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m) 墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = (kN)上墙墙背处的 Ex = (kN)上墙墙背处的 Ey = (kN)相对于上墙墙趾，上墙重力的力臂 Zw = (m)相对于上墙墙趾，上墙Ex的力臂 Zy = (m)相对于上墙墙趾，上墙Ey的力臂 Zx = (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算不满足: e1= > * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)拉应力验算不满足: 计算值= > (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 (m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = (度)按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=(度) 第1破裂角=(度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)计算下墙土压力无荷载时的破裂角 = (度)按力多边形法计算得到:破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)[强度验算]验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: (m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: (m)筋带竖直方向间距: (m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)12筋带序号筋带宽(m)1234567891011121314151617181920物理参数:加筋土容重: (kN/m3)加筋土内摩擦角: (度)筋带容许拉应力: (MPa)土与筋带之间的摩擦系数:加筋土浮容重: (kN/m3)地基土浮重度: (kN/m3)筋带抗拔力计算调节系数:筋带材料抗拉计算调节系数:筋带材料强度标准值: (MPa)筋带材料抗拉性能的分项系数:挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: (m)圆心Y坐标: (m)半径: (m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: (m)墙后填土粘聚力: (kPa)墙体填土粘聚力: (kPa)地基土粘聚力: (kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土侧压力分项系数 = √3. 车辆荷载引起的土侧压力分项系数 = √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)0102030405060708091011121314151617181920单个筋带结点抗拔稳定满足: 拉力设计值= <= (kN)筋带截面抗拉强度验算满足: 拉力设计值= <= (kN)全墙抗拔验算满足: 最小安全系数= >=----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)墙身截面积 = (m2) 重量 = kN墙顶上的土重(包括超载) = (kN) 重心坐标,(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = (kN) 重心坐标,(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 =滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = (m)相对于墙趾点，墙土压力Ey的力臂 Zx = (m)相对于墙趾点，墙土压力Ex的力臂 Zy = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)墙计算宽度 B = (m) 偏心距 e = (m)墙底面合力作用点距离墙趾点的距离 Zn = (m)基底压应力: 墙趾= 墙踵=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m) 墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 整体稳定验算圆心: ,半径 = (m)安全系数 =总的下滑力 = (kN)总的抗滑力 = (kN)土体部分下滑力 = (kN)土体部分抗滑力 = (kN)筋带的抗滑力 = (kN)整体稳定验算满足: 最小安全系数= >=4、桩板式挡土墙原始条件:墙身尺寸:桩总长: (m)嵌入深度: (m)截面形状: 方桩桩宽: (m)桩高: (m)桩间距: (m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 82 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1初始弹性系数A: (MN/m3)初始弹性系数A1: (MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 =[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: (m)墙顶宽: (m)面坡倾斜坡度: 1:背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: (m)墙趾台阶h1: (m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1物理参数:圬工砌体容重: (kN/m3)圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0坡面起始距离: (m)地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)=====================================================================组合1（仅取一种组合计算）=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 墙顶上的有效永久荷载分项系数 = √3. 墙顶与第二破裂面间有效荷载分项系数 = √4. 填土侧压力分项系数 = √5. 车辆荷载引起的土侧压力分项系数 = √=============================================[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)按实际墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = (m2) 重量 = kN(一) 滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = (度)Wn = (kN) En = (kN) Wt = (kN) Et = (kN)滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >地基土摩擦系数 =地基土层水平向: 滑移力= (kN) 抗滑力= (kN)地基土层水平向: 滑移验算不满足: Kc2 = <=(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = (m)相对于墙趾点，Ey的力臂 Zx = (m)相对于墙趾点，Ex的力臂 Zy = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)基础底面宽度 B = (m) 偏心距 e = (m)基础底面合力作用点距离基础趾点的距离 Zn = (m)基底压应力: 趾部= 踵部=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)相对于验算截面外边缘，Ey的力臂 Zx = (m)相对于验算截面外边缘，Ex的力臂 Zy = (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)按实际墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = (m2) 重量 = kN[强度验算]验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)相对于验算截面外边缘，Ey的力臂 Zx = (m)相对于验算截面外边缘，Ex的力臂 Zy = (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)拉应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)2、衡重式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: (m)上墙高: (m)墙顶宽: (m)台宽: (m)面坡倾斜坡度: 1:上墙背坡倾斜坡度: 1:下墙背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: (m)墙趾台阶h1: (m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: (kN/m3)圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)=====================================================================组合1（仅取一种组合计算）=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土重力分项系数 = √3. 填土侧压力分项系数 = √4. 车辆荷载引起的土侧压力分项系数 = √=============================================[土压力计算] 计算高度为 (m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = (度)按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=(度) 第1破裂角=(度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)计算下墙土压力无荷载时的破裂角 = (度)按力多边形法计算得到:破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)墙身截面积 = (m2) 重量 = kN衡重台上填料重 = (kN) 重心坐标,(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = (度)Wn = (kN) En = (kN) Wt = (kN) Et = (kN)滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >地基土摩擦系数 =地基土层水平向: 滑移力= (kN) 抗滑力= (kN)地基土层水平向: 滑移验算满足: Kc2 = >(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = (m)相对于墙趾,上墙Ey的力臂 Zx = (m)相对于墙趾,上墙Ex的力臂 Zy = (m)相对于墙趾,下墙Ey的力臂 Zx3 = (m)相对于墙趾,下墙Ex的力臂 Zy3 = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)基础底面宽度 B = (m) 偏心距 e = (m)基础底面合力作用点距离基础趾点的距离 Zn = (m)基底压应力: 趾部= 踵部=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = (kN)上墙墙背处的 Ex = (kN)上墙墙背处的 Ey = (kN)相对于上墙墙趾，上墙重力的力臂 Zw = (m)相对于上墙墙趾，上墙Ex的力臂 Zy = (m)相对于上墙墙趾，上墙Ey的力臂 Zx = (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算不满足: e1= > * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)拉应力验算不满足: 计算值= > (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 (m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = (度)按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=(度) 第1破裂角=(度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)计算下墙土压力无荷载时的破裂角 = (度)按力多边形法计算得到:破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)[强度验算]验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: (m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: (m)筋带竖直方向间距: (m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)12筋带序号筋带宽(m)1234567891011121314151617181920物理参数:加筋土容重: (kN/m3)加筋土内摩擦角: (度)筋带容许拉应力: (MPa)土与筋带之间的摩擦系数:加筋土浮容重: (kN/m3)地基土浮重度: (kN/m3)筋带抗拔力计算调节系数:筋带材料抗拉计算调节系数:筋带材料强度标准值: (MPa)筋带材料抗拉性能的分项系数:挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: (m)圆心Y坐标: (m)半径: (m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: (m)墙后填土粘聚力: (kPa)墙体填土粘聚力: (kPa)地基土粘聚力: (kPa)土条切向分力与滑动方向反向时: 当作下滑力对待=====================================================================第 1 种情况: 组合1=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土侧压力分项系数 = √3. 车辆荷载引起的土侧压力分项系数 = √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)0102030405060708091011121314151617181920单个筋带结点抗拔稳定满足: 拉力设计值= <= (kN)筋带截面抗拉强度验算满足: 拉力设计值= <= (kN)全墙抗拔验算满足: 最小安全系数= >=----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)墙身截面积 = (m2) 重量 = kN墙顶上的土重(包括超载) = (kN) 重心坐标,(相对于墙面坡上角点)墙顶上的土重(不包括超载) = (kN) 重心坐标,(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 =滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = (m)相对于墙趾点，墙土压力Ey的力臂 Zx = (m)相对于墙趾点，墙土压力Ex的力臂 Zy = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)墙计算宽度 B = (m) 偏心距 e = (m)墙底面合力作用点距离墙趾点的距离 Zn = (m)基底压应力: 墙趾= 墙踵=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 整体稳定验算圆心: ,半径 = (m)安全系数 =总的下滑力 = (kN)总的抗滑力 = (kN)土体部分下滑力 = (kN)土体部分抗滑力 = (kN)筋带的抗滑力 = (kN)整体稳定验算满足: 最小安全系数= >=4、桩板式挡土墙原始条件:墙身尺寸:桩总长: (m)嵌入深度: (m)截面形状: 方桩桩宽: (m)桩高: (m)桩间距: (m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 82 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4)1初始弹性系数A: (MN/m3)初始弹性系数A1: (MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）=====================================================================第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 =[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟= 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟= 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
五种常见挡土墙的设计计算实例文档一：正文：1. 挡土墙的概述挡土墙是一种常见的土木工程结构，其主要用途是抵御土壤的侧向压力，防止土方坡体的塌方和滑动。
根据挡土墙的结构和材料，可以分为五种常见的类型，包括重力挡土墙、钢筋混凝土挡土墙、模块化挡土墙、挡土墙擎土墙和挡土墙夯土墙。
2. 重力挡土墙的设计计算实例重力挡土墙是利用自重来抵御土壤侧向力的，其设计计算需要考虑挡土墙的稳定性和抗倾覆能力。
具体的设计计算实例如下：2.1 挡墙基坑的计算2.2 抗滑计算2.3 基底的稳定性计算2.4 挡土墙的倾覆稳定性计算2.5 材料的选择和使用3. 钢筋混凝土挡土墙的设计计算实例钢筋混凝土挡土墙是利用钢筋混凝土的强度来抵抗土壤侧向压力的，其设计计算需要考虑挡土墙的强度和稳定性。
具体的设计计算实例如下：3.1 挡墙的结构设计3.2 材料的选择和使用3.3 土壤侧压力的计算3.4 钢筋的设计和布置3.5 挡土墙的稳定性计算...附件：本文档附带挡土墙的设计计算表格和示意图。
注释：1. 挡土墙：一种土木工程结构，用于抵御土壤侧向压力。
2. 抗倾覆能力：挡土墙抵御倾覆的能力。
3. 挡墙基坑：挡土墙所在的基坑。
4. 抗滑计算：计算挡土墙的滑动稳定性。
5. 基底：挡土墙的底部结构。
6. 钢筋混凝土：一种由钢筋和混凝土组成的复合材料。
7. 材料的选择和使用：选择适合挡土墙设计的材料并进行使用。
8. 土壤侧压力：土壤对挡土墙施加的侧向压力。
9. 钢筋：用于增加挡土墙的强度和稳定性的金属材料。
10. 示意图：图示挡土墙设计和计算的示意图。
文档二：正文：1. 挡土墙的概述挡土墙是一种常见的土木工程结构，用于抵御土壤的侧向压力，以防止土方坡体的塌方和滑动。
根据不同的结构和材料，挡土墙可以分为重力挡土墙、钢筋混凝土挡土墙、模块化挡土墙、挡土墙擎土墙和挡土墙夯土墙等五种类型。
2. 重力挡土墙的设计计算实例重力挡土墙是利用挡土墙自身的重力来抵抗土壤的侧向力的。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟 = 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟 = 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟 = 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟 = 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟 = 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例之青柳念文创作挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物.在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵.根据挡土墙的设置位置分歧，分为路肩墙、路堤墙、路堑墙和山坡墙等.设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上能够坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙.本实例中主要讲述了5种罕见挡土墙的设计计算实例.1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度背坡倾斜坡度采取1个扩大墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间磨擦系数地基土磨擦系数砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内磨擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土磨擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数墙踵值提高系数平均值提高系数墙底磨擦系数地基土类型: 土质地基地基土内磨擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始间隔: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)============================================================= ========组合1（仅取一种组合计算）=============================================组合系数1. 挡土墙布局重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度Zy=2.627(m)因为俯斜墙背，需断定第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底磨擦系数采取倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN)滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算知足滑动稳定方程验算：滑动稳定方程知足: 方程值地基土磨擦系数地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不知足(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算知足倾覆稳定方程验算：倾覆稳定方程知足: 方程值(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m)基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点间隔基础趾点的间隔 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比作用于基底的合力偏心距验算知足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算知足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算知足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算知足: 压应力=122.952 <= 500.000(kPa) (四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边沿，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边沿，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边沿，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m)相对于验算截面外边沿，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算知足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算知足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算知足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟挡墙构件的计算截面每沿米面积A = 3.885(m2)资料抗压极限强度Ra = 1600.000(kPa)圬工构件或资料的抗力分项系数鉬偏心受压构件在弯曲平面内的纵向弯曲系数豮计算强度时:强度验算知足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算知足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度Zy=2.150(m)因为俯斜墙背，需断定第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边沿，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边沿，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边沿，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m)相对于验算截面外边沿，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算知足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算知足:计算值= 216.516 <= 800.000(kPa)拉应力验算知足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算知足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟挡墙构件的计算截面每沿米面积A = 3.360(m2)资料抗压极限强度Ra = 1600.000(kPa)圬工构件或资料的抗力分项系数鉬偏心受压构件在弯曲平面内的纵向弯曲系数豮计算强度时:强度验算知足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算知足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度上墙背坡倾斜坡度下墙背坡倾斜坡度采取1个扩大墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间磨擦系数地基土磨擦系数砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内磨擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土磨擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数墙踵值提高系数平均值提高系数墙底磨擦系数地基土类型: 土质地基地基土内磨擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)============================================================= ========组合1（仅取一种组合计算）=============================================组合系数1. 挡土墙布局重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度Zy=1.260(m)因为俯斜墙背，需断定第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度Zy=1.465(m)计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度Zy=2.979(m)墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点)(一) 滑动稳定性验算基底磨擦系数采取倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN)滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算知足滑动稳定方程验算：滑动稳定方程知足: 方程值地基土磨擦系数地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算知足(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算知足倾覆稳定方程验算：倾覆稳定方程知足: 方程值(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m)基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点间隔基础趾点的间隔 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比作用于基底的合力偏心距验算知足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算知足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算知足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算知足: 压应力=247.774 <= 500.000(kPa) (四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不知足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算知足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不知足:计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算知足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算知足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟挡墙构件的计算截面每沿米面积A = 1.850(m2)资料抗压极限强度Ra = 1600.000(kPa)圬工构件或资料的抗力分项系数鉬偏心受压构件在弯曲平面内的纵向弯曲系数豮计算强度时:强度验算知足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算知足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边沿，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m)相对于验算截面外边沿，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算知足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算知足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算知足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟挡墙构件的计算截面每沿米面积A = 3.340(m2)资料抗压极限强度Ra = 1600.000(kPa)圬工构件或资料的抗力分项系数鉬偏心受压构件在弯曲平面内的纵向弯曲系数豮计算强度时:强度验算知足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算知足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度Zy=1.260(m)因为俯斜墙背，需断定第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度Zy=1.465(m)计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边沿，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m)相对于验算截面外边沿，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算知足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算知足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算知足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟挡墙构件的计算截面每沿米面积A = 3.065(m2)资料抗压极限强度Ra = 1600.000(kPa)圬工构件或资料的抗力分项系数鉬偏心受压构件在弯曲平面内的纵向弯曲系数豮计算强度时:强度验算知足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算知足: 计算值= 707.137 <= 1749.052(kN)========================================================= ============3、加筋土挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)筋带序号筋带宽(m)物理参数:加筋土容重: 20.000(kN/m3)加筋土内磨擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的磨擦系数加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数筋带资料抗拉计算调节系数筋带资料强度尺度值: 240.000(MPa)筋带资料抗拉性能的分项系数挡土墙类型: 一般挡土墙墙后填土内磨擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数墙踵值提高系数平均值提高系数墙底磨擦系数地基土类型: 土质地基地基土内磨擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算方针: 给定圆心,半径计算平安系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线外部稳定分析采取方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待=====================================================================第 1 种情况: 组合1=============================================组合系数1. 挡土墙布局重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------外部稳定性验算采取应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力(m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)单个筋带结点抗拔稳定知足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算知足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算知足: 最小平安系数----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度Zy=3.400(m)墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包含超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点)墙顶上的土重(不包含超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点)(一) 滑动稳定性验算基底磨擦系数滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算知足滑动稳定方程验算：。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙就是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中,与被支承土体直接接触的部位称为墙背;与墙背相对的、临空的部位称为墙面;与地基直接接触的部位称为基地;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵。
根据挡土墙的设置位置不同,分为路肩墙、路堤墙、路堑墙与山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙;墙顶位于路肩的挡土墙称为路肩墙;设置于路堑边坡的挡土墙称为路堑墙;设置于山坡上,支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6、500(m)墙顶宽: 0、660(m)面坡倾斜坡度: 1:0、250背坡倾斜坡度: 1:0、200采用1个扩展墙址台阶:墙趾台阶b1: 0、300(m)墙趾台阶h1: 0、500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0、200:1物理参数:圬工砌体容重: 23、000(kN/m3)圬工之间摩擦系数: 0、400地基土摩擦系数: 0、500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35、000(度)墙后填土粘聚力: 0、000(kPa)墙后填土容重: 19、000(kN/m3)墙背与墙后填土摩擦角: 17、500(度)地基土容重: 18、000(kN/m3)修正后地基土容许承载力: 500、000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1、200墙踵值提高系数: 1、300平均值提高系数: 1、000墙底摩擦系数: 0、500地基土类型: 土质地基地基土内摩擦角: 30、000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3、000 2、000 02 5、000 0、000 0坡面起始距离: 0、000(m)地面横坡角度: 20、000(度)墙顶标高: 0、000(m)挡墙分段长度: 10、000(m)===================================================================== 组合1(仅取一种组合计算)=============================================组合系数: 1、0001、挡土墙结构重力分项系数 = 1、000 √2、墙顶上的有效永久荷载分项系数 = 1、000 √3、墙顶与第二破裂面间有效荷载分项系数 = 1、000 √4、填土侧压力分项系数 = 1、000 √5、车辆荷载引起的土侧压力分项系数 = 1、000 √=============================================[土压力计算] 计算高度为 7、309(m)处的库仑主动土压力无荷载时的破裂角 = 28、320(度)按实际墙背计算得到:第1破裂角: 28、320(度)Ea=244、312 Ex=214、072 Ey=117、736(kN) 作用点高度 Zy=2、627(m) 因为俯斜墙背,需判断第二破裂面就是否存在,计算后发现第二破裂面不存在墙身截面积 = 15、518(m2) 重量 = 356、925 kN(一) 滑动稳定性验算基底摩擦系数 = 0、500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11、310 (度)Wn = 349、993(kN) En = 157、432(kN) Wt = 69、999(kN) Et = 186、825(kN) 滑移力= 116、827(kN) 抗滑力= 253、713(kN)滑移验算满足: Kc = 2、172 > 1、300滑动稳定方程验算:滑动稳定方程满足: 方程值 = 164、582(kN) > 0、0地基土摩擦系数 = 0、500地基土层水平向: 滑移力= 214、072(kN) 抗滑力= 252、070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1、177 <= 1、300(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 2、186 (m)相对于墙趾点,Ey的力臂 Zx = 3、521 (m)相对于墙趾点,Ex的力臂 Zy = 1、818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389、149(kN-m) 抗倾覆力矩= 1194、778(kN-m)倾覆验算满足: K0 = 3、070 > 1、500倾覆稳定方程验算:倾覆稳定方程满足: 方程值 = 649、592(kN-m) > 0、0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力与偏心距作用于基础底的总竖向力 = 507、426(kN) 作用于墙趾下点的总弯矩=805、628(kN-m) 基础底面宽度 B = 4、127 (m) 偏心距 e = 0、476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1、588(m)基底压应力: 趾部=208、008 踵部=37、896(kPa)最大应力与最小应力之比 = 208、008 / 37、896 = 5、489作用于基底的合力偏心距验算满足: e=0、476 <= 0、167*4、127 = 0、688(m)墙趾处地基承载力验算满足: 压应力=208、008 <= 600、000(kPa)墙踵处地基承载力验算满足: 压应力=37、896 <= 650、000(kPa)地基平均承载力验算满足: 压应力=122、952 <= 500、000(kPa)(四) 基础强度验算基础为天然地基,不作强度验算(五) 墙底截面强度验算验算截面以上,墙身截面积 = 13、946(m2) 重量 = 320、764 kN相对于验算截面外边缘,墙身重力的力臂 Zw = 2、134 (m)相对于验算截面外边缘,Ey的力臂 Zx = 3、521 (m)相对于验算截面外边缘,Ex的力臂 Zy = 1、818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438、499(kN) 作用于墙趾下点的总弯矩=710、021(kN-m) 相对于验算截面外边缘,合力作用力臂 Zn = 1、619(m)截面宽度 B = 3、885 (m) 偏心距 e1 = 0、323(m)截面上偏心距验算满足: e1= 0、323 <= 0、250*3、885 = 0、971(m)截面上压应力: 面坡=169、225 背坡=56、514(kPa)压应力验算满足: 计算值= 169、225 <= 800、000(kPa)切向应力检算:剪应力验算满足: 计算值= 9、954 <= 80、000(kPa)[极限状态法]:重要性系数0 = 1、000验算截面上的轴向力组合设计值Nd = 438、499(kN)轴心力偏心影响系数醟= 0、923挡墙构件的计算截面每沿米面积A = 3、885(m2)材料抗压极限强度Ra = 1600、000(kPa)圬工构件或材料的抗力分项系数鉬= 2、310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0、997计算强度时:强度验算满足: 计算值= 438、499 <= 2484、452(kN)计算稳定时:稳定验算满足: 计算值= 438、499 <= 2478、074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6、000(m)处的库仑主动土压力无荷载时的破裂角 = 29、150(度)按实际墙背计算得到:第1破裂角: 29、150(度)Ea=172、939 Ex=151、533 Ey=83、340(kN) 作用点高度 Zy=2、150(m) 因为俯斜墙背,需判断第二破裂面就是否存在,计算后发现第二破裂面不存在墙身截面积 = 12、060(m2) 重量 = 277、380 kN[强度验算]验算截面以上,墙身截面积 = 12、060(m2) 重量 = 277、380 kN相对于验算截面外边缘,墙身重力的力臂 Zw = 1、738 (m)相对于验算截面外边缘,Ey的力臂 Zx = 2、930 (m)相对于验算截面外边缘,Ex的力臂 Zy = 2、150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360、720(kN) 作用于墙趾下点的总弯矩=400、617(kN-m) 相对于验算截面外边缘,合力作用力臂 Zn = 1、111(m)截面宽度 B = 3、360 (m) 偏心距 e1 = 0、569(m)截面上偏心距验算满足: e1= 0、569 <= 0、250*3、360 = 0、840(m)截面上压应力: 面坡=216、516 背坡=-1、802(kPa)压应力验算满足: 计算值= 216、516 <= 800、000(kPa)拉应力验算满足: 计算值= 1、802 <= 80、000(kPa)切向应力检算:剪应力验算满足: 计算值= 2、156 <= 80、000(kPa)[极限状态法]:重要性系数0 = 1、000验算截面上的轴向力组合设计值Nd = 360、720(kN)轴心力偏心影响系数醟= 0、744挡墙构件的计算截面每沿米面积A = 3、360(m2)材料抗压极限强度Ra = 1600、000(kPa)圬工构件或材料的抗力分项系数鉬= 2、310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0、994计算强度时:强度验算满足: 计算值= 360、720 <= 1730、509(kN)计算稳定时:稳定验算满足: 计算值= 360、720 <= 1720、261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9、600(m)上墙高: 3、400(m)墙顶宽: 0、660(m)台宽: 1、500(m)面坡倾斜坡度: 1:0、150上墙背坡倾斜坡度: 1:0、200下墙背坡倾斜坡度: 1:-0、200采用1个扩展墙址台阶:墙趾台阶b1: 0、300(m)墙趾台阶h1: 0、500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0、200:1下墙土压力计算方法: 力多边形法物理参数:圬工砌体容重: 23、000(kN/m3)圬工之间摩擦系数: 0、400地基土摩擦系数: 0、500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35、000(度)墙后填土粘聚力: 0、000(kPa)墙后填土容重: 19、000(kN/m3)墙背与墙后填土摩擦角: 17、500(度)地基土容重: 18、000(kN/m3)修正后地基土容许承载力: 500、000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1、200墙踵值提高系数: 1、300平均值提高系数: 1、000墙底摩擦系数: 0、500地基土类型: 土质地基地基土内摩擦角: 30、000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3、000 2、000 02 5、000 0、000 0地面横坡角度: 20、000(度)墙顶标高: 0、000(m)挡墙分段长度: 10、000(m)===================================================================== 组合1(仅取一种组合计算)=============================================组合系数: 1、0001、挡土墙结构重力分项系数 = 1、000 √2、填土重力分项系数 = 1、000 √3、填土侧压力分项系数 = 1、000 √4、车辆荷载引起的土侧压力分项系数 = 1、000 √=============================================[土压力计算] 计算高度为 10、242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31、060(度)按假想墙背计算得到:第1破裂角: 32、720(度)Ea=148、041 Ex=56、254 Ey=136、937(kN) 作用点高度 Zy=1、260(m) 因为俯斜墙背,需判断第二破裂面就是否存在,计算后发现第二破裂面存在: 第2破裂角=17、542(度) 第1破裂角=31、060(度)Ea=102、147 Ex=62、124 Ey=81、085(kN) 作用点高度 Zy=1、465(m) 计算下墙土压力无荷载时的破裂角 = 34、222(度)按力多边形法计算得到:破裂角: 34、222(度)Ea=201、028 Ex=199、855 Ey=21、676(kN) 作用点高度 Zy=2、979(m) 墙身截面积 = 25、299(m2) 重量 = 581、869 kN衡重台上填料重 = 90、539(kN) 重心坐标(1、649,-1、646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0、500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11、310 (度)Wn = 659、350(kN) En = 152、144(kN) Wt = 131、870(kN) Et = 236、739(kN) 滑移力= 104、869(kN) 抗滑力= 405、747(kN)滑移验算满足: Kc = 3、869 > 1、300滑动稳定方程验算:滑动稳定方程满足: 方程值 = 353、905(kN) > 0、0地基土摩擦系数 = 0、500地基土层水平向: 滑移力= 261、979(kN) 抗滑力= 396、867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1、515 > 1、300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2、308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4、117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7、665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3、807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2、337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943、130(kN-m) 抗倾覆力矩= 2066、104(kN-m)倾覆验算满足: K0 = 2、191 > 1、500倾覆稳定方程验算:倾覆稳定方程满足: 方程值 = 793、025(kN-m) > 0、0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力与偏心距作用于基础底的总竖向力 = 811、494(kN) 作用于墙趾下点的总弯矩=1122、975(kN-m) 基础底面宽度 B = 3、275 (m) 偏心距 e = 0、254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1、384(m)基底压应力: 趾部=362、948 踵部=132、600(kPa)最大应力与最小应力之比 = 362、948 / 132、600 = 2、737作用于基底的合力偏心距验算满足: e=0、254 <= 0、167*3、275 = 0、546(m)墙趾处地基承载力验算满足: 压应力=362、948 <= 600、000(kPa)墙踵处地基承载力验算满足: 压应力=132、600 <= 650、000(kPa)地基平均承载力验算满足: 压应力=247、774 <= 500、000(kPa)(四) 基础强度验算基础为天然地基,不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98、141 (kN)上墙墙背处的 Ex = 62、124 (kN)上墙墙背处的 Ey = 12、425 (kN)相对于上墙墙趾,上墙重力的力臂 Zw = 0、889 (m)相对于上墙墙趾,上墙Ex的力臂 Zy = 1、465 (m)相对于上墙墙趾,上墙Ey的力臂 Zx = 1、557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾,合力作用力臂 Zn = 0、141(m)截面宽度 B = 1、850 (m) 偏心距 e1 = 0、784(m)截面上偏心距验算不满足: e1= 0、784 > 0、250*1、850 = 0、463(m)截面上压应力: 面坡=211、665 背坡=-92、134(kPa)压应力验算满足: 计算值= 211、665 <= 800、000(kPa)拉应力验算不满足: 计算值= 92、134 > 80、000(kPa)切向应力检算:剪应力验算满足: 计算值= 9、674 <= 80、000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41、598 <= 80、000(kPa)[极限状态法]:重要性系数0 = 1、000验算截面上的轴向力组合设计值Nd = 110、566(kN)轴心力偏心影响系数醟= 0、233挡墙构件的计算截面每沿米面积A = 1、850(m2)材料抗压极限强度Ra = 1600、000(kPa)圬工构件或材料的抗力分项系数鉬= 2、310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0、981计算强度时:强度验算满足: 计算值= 110、566 <= 298、521(kN)计算稳定时:稳定验算满足: 计算值= 110、566 <= 292、889(kN)(六) 墙底截面强度验算验算截面以上,墙身截面积 = 24、226(m2) 重量 = 557、198 kN相对于验算截面外边缘,墙身重力的力臂 Zw = 2、313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750、498(kN) 作用于墙趾下点的总弯矩=1106、215(kN-m) 相对于验算截面外边缘,合力作用力臂 Zn = 1、474(m)截面宽度 B = 3、340 (m) 偏心距 e1 = 0、196(m)截面上偏心距验算满足: e1= 0、196 <= 0、250*3、340 = 0、835(m)截面上压应力: 面坡=303、826 背坡=145、574(kPa)压应力验算满足: 计算值= 303、826 <= 800、000(kPa)切向应力检算:剪应力验算满足: 计算值= -11、443 <= 80、000(kPa)[极限状态法]:重要性系数0 = 1、000验算截面上的轴向力组合设计值Nd = 750、498(kN)轴心力偏心影响系数醟= 0、960挡墙构件的计算截面每沿米面积A = 3、340(m2)材料抗压极限强度Ra = 1600、000(kPa)圬工构件或材料的抗力分项系数鉬= 2、310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0、968计算强度时:强度验算满足: 计算值= 750、498 <= 2221、592(kN)计算稳定时:稳定验算满足: 计算值= 750、498 <= 2149、911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9、100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31、060(度)按假想墙背计算得到:第1破裂角: 32、720(度)Ea=148、041 Ex=56、254 Ey=136、937(kN) 作用点高度 Zy=1、260(m) 因为俯斜墙背,需判断第二破裂面就是否存在,计算后发现第二破裂面存在: 第2破裂角=17、542(度) 第1破裂角=31、060(度)Ea=102、147 Ex=62、124 Ey=81、085(kN) 作用点高度 Zy=1、465(m) 计算下墙土压力无荷载时的破裂角 = 34、075(度)按力多边形法计算得到:破裂角: 34、075(度)Ea=156、451 Ex=155、539 Ey=16、870(kN) 作用点高度 Zy=2、522(m)[强度验算]验算截面以上,墙身截面积 = 22、550(m2) 重量 = 518、644 kN相对于验算截面外边缘,墙身重力的力臂 Zw = 2、358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707、137(kN) 作用于墙趾下点的总弯矩=830、127(kN-m) 相对于验算截面外边缘,合力作用力臂 Zn = 1、174(m)截面宽度 B = 3、065 (m) 偏心距 e1 = 0、359(m)截面上偏心距验算满足: e1= 0、359 <= 0、250*3、065 = 0、766(m)截面上压应力: 面坡=392、661 背坡=68、767(kPa)压应力验算满足: 计算值= 392、661 <= 800、000(kPa)切向应力检算:剪应力验算满足: 计算值= -21、270 <= 80、000(kPa)[极限状态法]:重要性系数0 = 1、000验算截面上的轴向力组合设计值Nd = 707、137(kN)轴心力偏心影响系数醟= 0、859挡墙构件的计算截面每沿米面积A = 3、065(m2)材料抗压极限强度Ra = 1600、000(kPa)圬工构件或材料的抗力分项系数鉬= 2、310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0、959计算强度时:强度验算满足: 计算值= 707、137 <= 1823、443(kN)计算稳定时:稳定验算满足: 计算值= 707、137 <= 1749、052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: 8、200(m)筋带竖向间距就是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0、420(m)筋带竖直方向间距: 0、400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6、000 6、0002 2、200 4、000筋带序号筋带宽(m)1 0、2002 0、2003 0、2004 0、2005 0、2006 0、2007 0、2008 0、2009 0、20010 0、20011 0、20012 0、20013 0、20014 0、20015 0、20016 0、20017 0、20018 0、20019 0、20020 0、200物理参数:加筋土容重: 20、000(kN/m3)加筋土内摩擦角: 35、000(度)筋带容许拉应力: 50、000(MPa)土与筋带之间的摩擦系数: 0、400加筋土浮容重: 10、000(kN/m3)地基土浮重度: 10、000(kN/m3)筋带抗拔力计算调节系数: 1、400筋带材料抗拉计算调节系数: 1、000筋带材料强度标准值: 240、000(MPa)筋带材料抗拉性能的分项系数: 1、250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35、000(度)墙后填土粘聚力: 0、000(kPa)墙后填土容重: 19、000(kN/m3)地基土容重: 18、000(kN/m3)修正后地基土容许承载力: 500、000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1、200墙踵值提高系数: 1、300平均值提高系数: 1、000墙底摩擦系数: 0、500地基土类型: 土质地基地基土内摩擦角: 30、000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3、000 2、000 02 5、000 0、000 0地面横坡角度: 20、000(度)墙顶标高: 0、000(m)挡墙分段长度: 10、000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2、000(m)圆心Y坐标: 10、000(m)半径: 15、000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0、500(m)墙后填土粘聚力: 10、000(kPa)墙体填土粘聚力: 10、000(kPa)地基土粘聚力: 10、000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待=====================================================================第 1 种情况: 组合1=============================================组合系数: 1、0001、挡土墙结构重力分项系数 = 1、000 √2、填土侧压力分项系数 = 1、000 √3、车辆荷载引起的土侧压力分项系数 = 1、000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力(m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0、200 6、000 3、540 46、000 19、139 3、215 38、400 18、61002 0、200 6、000 3、540 54、000 21、908 3、681 38、400 21、84703 0、200 6、000 3、540 62、000 24、511 4、118 38、400 25、08304 0、200 6、000 3、540 70、000 26、948 4、527 38、400 28、32005 0、200 6、000 3、540 78、000 29、220 4、909 38、400 31、55706 0、200 6、000 3、540 86、000 31、326 5、263 38、400 34、79307 0、200 6、000 3、540 94、000 33、265 5、589 38、400 38、03008 0、200 6、000 3、540 102、000 35、040 5、887 38、400 41、26609 0、200 6、000 3、605 110、000 36、648 6、157 38、400 45、32510 0、200 6、000 3、814 118、000 38、091 6、399 38、400 51、42911 0、200 6、000 4、022 126、000 39、367 6、614 38、400 57、91512 0、200 6、000 4、230 134、000 40、478 6、800 38、400 64、78113 0、200 6、000 4、438 142、000 41、423 6、959 38、400 72、02714 0、200 6、000 4、647 150、000 42、203 7、090 38、400 79、65515 0、200 4、000 2、855 158、000 42、816 7、193 38、400 51、54916 0、200 4、000 3、063 166、000 44、984 7、557 38、400 58、10917 0、200 4、000 3、271 174、000 47、152 7、922 38、400 65、05018 0、200 4、000 3、479 182、000 49、320 8、286 38、400 72、37219 0、200 4、000 3、688 190、000 51、488 8、650 38、400 80、07520 0、200 4、000 3、896 198、000 53、656 9、014 38、400 88、158单个筋带结点抗拔稳定满足: 拉力设计值=3、215 <= 18、610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9、014 <= 38、400(kN)全墙抗拔验算满足: 最小安全系数=11、415 >= 2、000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角: 32、600(度)Ea=246、817 Ex=202、181 Ey=141、568(kN) 作用点高度 Zy=3、400(m) 墙身截面积 = 44、800(m2) 重量 = 896、000 kN墙顶上的土重(包括超载) = 171、000(kN) 重心坐标(3、667,0、889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171、000(kN) 重心坐标(3、667,0、889)(相对于墙面坡上角点)(一) 滑动稳定性验算基底摩擦系数 = 0、500滑移力= 202、181(kN) 抗滑力= 604、284(kN)滑移验算满足: Kc = 2、989 > 1、300滑动稳定方程验算:滑动稳定方程满足: 方程值 = 455、454(kN) > 0、0(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 2、804 (m)相对于墙趾点,墙土压力Ey的力臂 Zx = 6、000 (m)相对于墙趾点,墙土压力Ex的力臂 Zy = 3、400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687、414(kN-m) 抗倾覆力矩= 3988、410(kN-m)倾覆验算满足: K0 = 5、802 > 1、500倾覆稳定方程验算:倾覆稳定方程满足: 方程值 = 2673、196(kN-m) > 0、0(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208、568(kN) 作用于墙趾下点的总弯矩=3300、996(kN-m) 墙计算宽度 B = 6、000 (m) 偏心距 e = 0、269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2、731(m)基底压应力: 墙趾=255、546 墙踵=147、310(kPa)最大应力与最小应力之比 = 255、546 / 147、310 = 1、735作用于基底的合力偏心距验算满足: e=0、269 <= 0、167*6、000 = 1、000(m)墙趾处地基承载力验算满足: 压应力=255、546 <= 600、000(kPa)墙踵处地基承载力验算满足: 压应力=147、310 <= 650、000(kPa)地基平均承载力验算满足: 压应力=201、428 <= 500、000(kPa)(四) 整体稳定验算圆心: (-2、000,10、000)半径 = 15、000(m)安全系数 = 1、802总的下滑力 = 1214、149(kN)总的抗滑力 = 2188、340(kN)土体部分下滑力 = 1214、149(kN)土体部分抗滑力 = 2188、340(kN)筋带的抗滑力 = 0、000(kN)整体稳定验算满足: 最小安全系数=1、802 >= 1、2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16、000(m)嵌入深度: 6、000(m)截面形状: 方桩桩宽: 1、000(m)桩高: 1、500(m)桩间距: 3、500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0、200 0、500 82 0、200 0、500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4)1 50、000 18、000 10、000初始弹性系数A: 0、000(MN/m3)初始弹性系数A1: 0、000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35、000(度)墙后填土粘聚力: 0、000(kPa)墙后填土容重: 19、000(kN/m3)墙背与墙后填土摩擦角: 17、500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3、000 2、000 02 5、000 0、000 0地面横坡角度: 20、000(度)墙顶标高: 0、000(m)挡墙分段长度: 10、000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010--2002)===================================================================== 第 1 种情况: 组合1注意:内力计算时,土压力分项(安全)系数 = 1、000[土压力计算] 计算高度为 10、000(m)处的库仑主动土压力无荷载时的破裂角 = 31、530(度)第1破裂角: 31、530(度)Ea=313、264 Ex=298、765 Ey=94、200(kN) 作用点高度 Zy=3、584(m) (一) 桩身内力计算计算方法: m 法背侧——为挡土侧;面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: (m)墙顶宽: (m)面坡倾斜坡度: 1:背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: (m)墙趾台阶h1: (m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1物理参数:圬工砌体容重: (kN/m3)圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0坡面起始距离: (m)地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)=====================================================================组合1（仅取一种组合计算）=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 墙顶上的有效永久荷载分项系数 = √3. 墙顶与第二破裂面间有效荷载分项系数 = √4. 填土侧压力分项系数 = √5. 车辆荷载引起的土侧压力分项系数 = √=============================================[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)按实际墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = (m2) 重量 = kN(一) 滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = (度)Wn = (kN) En = (kN) Wt = (kN) Et = (kN)滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >地基土摩擦系数 =地基土层水平向: 滑移力= (kN) 抗滑力= (kN)地基土层水平向: 滑移验算不满足: Kc2 = <=(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = (m)相对于墙趾点，Ey的力臂 Zx = (m)相对于墙趾点，Ex的力臂 Zy = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)基础底面宽度 B = (m) 偏心距 e = (m)基础底面合力作用点距离基础趾点的距离 Zn = (m)基底压应力: 趾部= 踵部=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)相对于验算截面外边缘，Ey的力臂 Zx = (m)相对于验算截面外边缘，Ex的力臂 Zy = (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)按实际墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = (m2) 重量 = kN[强度验算]验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)相对于验算截面外边缘，Ey的力臂 Zx = (m)相对于验算截面外边缘，Ex的力臂 Zy = (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)拉应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)2、衡重式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: (m)上墙高: (m)墙顶宽: (m)台宽: (m)面坡倾斜坡度: 1:上墙背坡倾斜坡度: 1:下墙背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: (m)墙趾台阶h1: (m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: (kN/m3)圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)=====================================================================组合1（仅取一种组合计算）=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土重力分项系数 = √3. 填土侧压力分项系数 = √4. 车辆荷载引起的土侧压力分项系数 = √=============================================[土压力计算] 计算高度为 (m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = (度)按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=(度) 第1破裂角=(度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)计算下墙土压力无荷载时的破裂角 = (度)按力多边形法计算得到:破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)墙身截面积 = (m2) 重量 = kN衡重台上填料重 = (kN) 重心坐标,(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = (度)Wn = (kN) En = (kN) Wt = (kN) Et = (kN)滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >地基土摩擦系数 =地基土层水平向: 滑移力= (kN) 抗滑力= (kN)地基土层水平向: 滑移验算满足: Kc2 = >(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = (m)相对于墙趾,上墙Ey的力臂 Zx = (m)相对于墙趾,上墙Ex的力臂 Zy = (m)相对于墙趾,下墙Ey的力臂 Zx3 = (m)相对于墙趾,下墙Ex的力臂 Zy3 = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)基础底面宽度 B = (m) 偏心距 e = (m)基础底面合力作用点距离基础趾点的距离 Zn = (m)基底压应力: 趾部= 踵部=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = (kN)上墙墙背处的 Ex = (kN)上墙墙背处的 Ey = (kN)相对于上墙墙趾，上墙重力的力臂 Zw = (m)相对于上墙墙趾，上墙Ex的力臂 Zy = (m)相对于上墙墙趾，上墙Ey的力臂 Zx = (m) [容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算不满足: e1= > * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)拉应力验算不满足: 计算值= > (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= <= (kPa) [极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 (m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = (度)按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=(度) 第1破裂角=(度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)计算下墙土压力无荷载时的破裂角 = (度)按力多边形法计算得到:破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)[强度验算]验算截面以上，墙身截面积 = (m2) 重量 = kN相对于验算截面外边缘，墙身重力的力臂 Zw = (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = (m)截面宽度 B = (m) 偏心距 e1 = (m)截面上偏心距验算满足: e1= <= * = (m)截面上压应力: 面坡= 背坡=(kPa)压应力验算满足: 计算值= <= (kPa)切向应力检算:剪应力验算满足: 计算值= <= (kPa)[极限状态法]:重要性系数0 =验算截面上的轴向力组合设计值Nd = (kN)轴心力偏心影响系数醟 =挡墙构件的计算截面每沿米面积A = (m2)材料抗压极限强度Ra = (kPa)圬工构件或材料的抗力分项系数鉬 =偏心受压构件在弯曲平面内的纵向弯曲系数豮 =计算强度时:强度验算满足: 计算值= <= (kN)计算稳定时:稳定验算满足: 计算值= <= (kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身总高: (m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: (m)筋带竖直方向间距: (m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)12筋带序号筋带宽(m)1234567891011121314151617181920物理参数:加筋土容重: (kN/m3)加筋土内摩擦角: (度)筋带容许拉应力: (MPa)土与筋带之间的摩擦系数:加筋土浮容重: (kN/m3)地基土浮重度: (kN/m3)筋带抗拔力计算调节系数:筋带材料抗拉计算调节系数:筋带材料强度标准值: (MPa)筋带材料抗拉性能的分项系数:挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)地基土容重: (kN/m3)修正后地基土容许承载力: (kPa)地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: (度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: (m)圆心Y坐标: (m)半径: (m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: (m)墙后填土粘聚力: (kPa)墙体填土粘聚力: (kPa)地基土粘聚力: (kPa)土条切向分力与滑动方向反向时: 当作下滑力对待=====================================================================第 1 种情况: 组合1=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土侧压力分项系数 = √3. 车辆荷载引起的土侧压力分项系数 = √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN) 0102030405060708091011121314151617181920单个筋带结点抗拔稳定满足: 拉力设计值= <= (kN)筋带截面抗拉强度验算满足: 拉力设计值= <= (kN)全墙抗拔验算满足: 最小安全系数= >=----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)墙身截面积 = (m2) 重量 = kN墙顶上的土重(包括超载) = (kN) 重心坐标,(相对于墙面坡上角点)墙顶上的土重(不包括超载) = (kN) 重心坐标,(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 =滑移力= (kN) 抗滑力= (kN)滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = (kN) >(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = (m)相对于墙趾点，墙土压力Ey的力臂 Zx = (m)相对于墙趾点，墙土压力Ex的力臂 Zy = (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= (kN-m) 抗倾覆力矩= (kN-m)倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = (kN-m) >(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = (kN) 作用于墙趾下点的总弯矩=(kN-m)墙计算宽度 B = (m) 偏心距 e = (m)墙底面合力作用点距离墙趾点的距离 Zn = (m)基底压应力: 墙趾= 墙踵=(kPa)最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= * = (m)墙趾处地基承载力验算满足: 压应力= <= (kPa)墙踵处地基承载力验算满足: 压应力= <= (kPa)地基平均承载力验算满足: 压应力= <= (kPa)(四) 整体稳定验算圆心: ,半径 = (m)安全系数 =总的下滑力 = (kN)总的抗滑力 = (kN)土体部分下滑力 = (kN)土体部分抗滑力 = (kN)筋带的抗滑力 = (kN)整体稳定验算满足: 最小安全系数= >=4、桩板式挡土墙原始条件:墙身尺寸:桩总长: (m)嵌入深度: (m)截面形状: 方桩桩宽: (m)桩高: (m)桩间距: (m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 82 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1初始弹性系数A: (MN/m3)初始弹性系数A1: (MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: (度)墙后填土粘聚力: (kPa)墙后填土容重: (kN/m3)墙背与墙后填土摩擦角: (度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 02 0地面横坡角度: (度)墙顶标高: (m)挡墙分段长度: (m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）=====================================================================第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 =[土压力计算] 计算高度为 (m)处的库仑主动土压力无荷载时的破裂角 = (度)第1破裂角： (度)Ea= Ex= Ey=(kN) 作用点高度 Zy=(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟 = 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟 = 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟 = 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟 = 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数 0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟 = 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬 = 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮 = 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟= 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟= 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
五种常见挡⼟墙的设计计算实例挡⼟墙设计实例挡⼟墙是指⽀承路基填⼟或⼭坡⼟体、防⽌填⼟或⼟体变形失稳的构造物。
在挡⼟墙横断⾯中，与被⽀承⼟体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙⾯；与地基直接接触的部位称为基地；与基底相对的、墙的顶⾯称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡⼟墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和⼭坡墙等。
设置于路堤边坡的挡⼟墙称为路堤墙；墙顶位于路肩的挡⼟墙称为路肩墙；设置于路堑边坡的挡⼟墙称为路堑墙；设置于⼭坡上，⽀承⼭坡上可能坍塌的覆盖层⼟体或破碎岩层的挡⼟墙称为⼭坡墙。
本实例中主要讲述了5种常见挡⼟墙的设计计算实例。
1、重⼒式挡⼟墙------------------------------------------------------------------------原始条件:墙⾝尺⼨:墙⾝⾼: 6.500(m)墙顶宽: 0.660(m)⾯坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采⽤1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙⾯坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬⼯砌体容重: 23.000(kN/m3)圬⼯之间摩擦系数: 0.400地基⼟摩擦系数: 0.500砌体种类: ⽚⽯砌体砂浆标号: 5⽯料强度(MPa): 30挡⼟墙类型: ⼀般挡⼟墙墙后填⼟内摩擦⾓: 35.000(度)墙后填⼟粘聚⼒: 0.000(kPa)墙后填⼟容重: 19.000(kN/m3)墙背与墙后填⼟摩擦⾓: 17.500(度)地基⼟容重: 18.000(kN/m3)修正后地基⼟容许承载⼒: 500.000(kPa) 地基⼟容许承载⼒提⾼系数:墙趾值提⾼系数: 1.200墙踵值提⾼系数: 1.300平均值提⾼系数: 1.000墙底摩擦系数: 0.500地基⼟类型: ⼟质地基地基⼟内摩擦⾓: 30.000(度)⼟压⼒计算⽅法: 库仑坡线⼟柱:坡⾯线段数: 2折线序号⽔平投影长(m) 竖向投影长(m) 换算⼟柱数1 3.000 2.000 02 5.000 0.000 0坡⾯起始距离: 0.000(m)地⾯横坡⾓度: 20.000(度)墙顶标⾼: 0.000(m)挡墙分段长度: 10.000(m)=========================================================== ==========组合1（仅取⼀种组合计算）=============================================组合系数: 1.0001. 挡⼟墙结构重⼒分项系数= 1.000 √2. 墙顶上的有效永久荷载分项系数= 1.000 √3. 墙顶与第⼆破裂⾯间有效荷载分项系数= 1.000 √4. 填⼟侧压⼒分项系数= 1.000 √5. 车辆荷载引起的⼟侧压⼒分项系数= 1.000 √=============================================[⼟压⼒计算] 计算⾼度为7.309(m)处的库仑主动⼟压⼒⽆荷载时的破裂⾓= 28.320(度)按实际墙背计算得到:第1破裂⾓：28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作⽤点⾼度Zy=2.627(m) 因为俯斜墙背，需判断第⼆破裂⾯是否存在，计算后发现第⼆破裂⾯不存在墙⾝截⾯积= 15.518(m2) 重量= 356.925 kN(⼀) 滑动稳定性验算基底摩擦系数= 0.500采⽤倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜⾓度= 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移⼒= 116.827(kN) 抗滑⼒= 253.713(kN)滑移验算满⾜: Kc = 2.172 > 1.300滑动稳定⽅程验算：滑动稳定⽅程满⾜: ⽅程值= 164.582(kN) > 0.0地基⼟摩擦系数= 0.500地基⼟层⽔平向: 滑移⼒= 214.072(kN) 抗滑⼒= 252.070(kN)地基⼟层⽔平向: 滑移验算不满⾜: Kc2 = 1.177 <= 1.300(⼆) 倾覆稳定性验算相对于墙趾点，墙⾝重⼒的⼒臂Zw = 2.186 (m)相对于墙趾点，Ey的⼒臂Zx = 3.521 (m)相对于墙趾点，Ex的⼒臂Zy = 1.818 (m)验算挡⼟墙绕墙趾的倾覆稳定性倾覆⼒矩= 389.149(kN-m) 抗倾覆⼒矩= 1194.778(kN-m)倾覆验算满⾜: K0 = 3.070 > 1.500倾覆稳定⽅程验算：倾覆稳定⽅程满⾜: ⽅程值= 649.592(kN-m) > 0.0(三) 地基应⼒及偏⼼距验算基础为天然地基，验算墙底偏⼼距及压应⼒取倾斜基底的倾斜宽度验算地基承载⼒和偏⼼距作⽤于基础底的总竖向⼒= 507.426(kN) 作⽤于墙趾下点的总弯矩=805.628(kN-m) 基础底⾯宽度 B = 4.127 (m) 偏⼼距e = 0.476(m)基础底⾯合⼒作⽤点距离基础趾点的距离Zn = 1.588(m)基底压应⼒: 趾部=208.008 踵部=37.896(kPa)最⼤应⼒与最⼩应⼒之⽐= 208.008 / 37.896 = 5.489作⽤于基底的合⼒偏⼼距验算满⾜: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载⼒验算满⾜: 压应⼒=208.008 <= 600.000(kPa)墙踵处地基承载⼒验算满⾜: 压应⼒=37.896 <= 650.000(kPa)地基平均承载⼒验算满⾜: 压应⼒=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截⾯强度验算验算截⾯以上，墙⾝截⾯积= 13.946(m2) 重量= 320.764 kN相对于验算截⾯外边缘，墙⾝重⼒的⼒臂Zw = 2.134 (m)相对于验算截⾯外边缘，Ey的⼒臂Zx = 3.521 (m)相对于验算截⾯外边缘，Ex的⼒臂Zy = 1.818 (m)[容许应⼒法]:法向应⼒检算:作⽤于验算截⾯的总竖向⼒= 438.499(kN) 作⽤于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截⾯外边缘，合⼒作⽤⼒臂Zn = 1.619(m)。
五种常见挡土墙的设计计算实例【精选】整理版
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟= 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟= 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
五种常见挡土墙的设计计算实例
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物;在挡土墙横断面中,与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵;根据挡土墙的设置位置不同,分为路肩墙、路堤墙、路堑墙和山坡墙等;设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上,支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙;本实例中主要讲述了5种常见挡土墙的设计计算实例;1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: m墙顶宽: m面坡倾斜坡度: 1:背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: m墙趾台阶h1: m墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1物理参数:圬工砌体容重: kN/m3圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度MPa: 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 度墙后填土粘聚力: kPa墙后填土容重: kN/m3墙背与墙后填土摩擦角: 度地基土容重: kN/m3修正后地基土容许承载力: kPa地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: 度土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长m 竖向投影长m 换算土柱数1 02 0坡面起始距离: m地面横坡角度: 度墙顶标高: m挡墙分段长度: m===================================================================== 组合1仅取一种组合计算=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 墙顶上的有效永久荷载分项系数 = √3. 墙顶与第二破裂面间有效荷载分项系数 = √4. 填土侧压力分项系数 = √5. 车辆荷载引起的土侧压力分项系数 = √=============================================土压力计算计算高度为 m处的库仑主动土压力无荷载时的破裂角 = 度按实际墙背计算得到:第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面不存在墙身截面积 = m2 重量 = kN一滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 度Wn = kN En = kN Wt = kN Et = kN滑移力= kN 抗滑力= kN滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = kN >地基土摩擦系数 =地基土层水平向: 滑移力= kN 抗滑力= kN地基土层水平向: 滑移验算不满足: Kc2 = <=二倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = m相对于墙趾点,Ey的力臂 Zx = m相对于墙趾点,Ex的力臂 Zy = m验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= kN-m 抗倾覆力矩= kN-m倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = kN-m >三地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m基础底面宽度 B = m 偏心距 e = m基础底面合力作用点距离基础趾点的距离 Zn = m基底压应力: 趾部= 踵部=kPa最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= = m墙趾处地基承载力验算满足: 压应力= <= kPa墙踵处地基承载力验算满足: 压应力= <= kPa地基平均承载力验算满足: 压应力= <= kPa四基础强度验算基础为天然地基,不作强度验算五墙底截面强度验算验算截面以上,墙身截面积 = m2 重量 = kN相对于验算截面外边缘,墙身重力的力臂 Zw = m相对于验算截面外边缘,Ey的力臂 Zx = m相对于验算截面外边缘,Ex的力臂 Zy = m容许应力法:法向应力检算:作用于验算截面的总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m 相对于验算截面外边缘,合力作用力臂 Zn = m截面宽度 B = m 偏心距 e1 = m截面上偏心距验算满足: e1= <= = m截面上压应力: 面坡= 背坡=kPa压应力验算满足: 计算值= <= kPa切向应力检算:剪应力验算满足: 计算值= <= kPa极限状态法:重要性系数0 =验算截面上的轴向力组合设计值Nd = kN轴心力偏心影响系数醟=挡墙构件的计算截面每沿米面积A = m2材料抗压极限强度Ra = kPa圬工构件或材料的抗力分项系数鉬=偏心受压构件在弯曲平面内的纵向弯曲系数豮=计算强度时:强度验算满足: 计算值= <= kN计算稳定时:稳定验算满足: 计算值= <= kN六台顶截面强度验算土压力计算计算高度为 m处的库仑主动土压力无荷载时的破裂角 = 度按实际墙背计算得到:第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面不存在墙身截面积 = m2 重量 = kN强度验算验算截面以上,墙身截面积 = m2 重量 = kN相对于验算截面外边缘,墙身重力的力臂 Zw = m相对于验算截面外边缘,Ey的力臂 Zx = m相对于验算截面外边缘,Ex的力臂 Zy = m容许应力法:法向应力检算:作用于验算截面的总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m相对于验算截面外边缘,合力作用力臂 Zn = m截面宽度 B = m 偏心距 e1 = m截面上偏心距验算满足: e1= <= = m截面上压应力: 面坡= 背坡=kPa压应力验算满足: 计算值= <= kPa拉应力验算满足: 计算值= <= kPa切向应力检算:剪应力验算满足: 计算值= <= kPa极限状态法:重要性系数0 =验算截面上的轴向力组合设计值Nd = kN轴心力偏心影响系数醟=挡墙构件的计算截面每沿米面积A = m2材料抗压极限强度Ra = kPa圬工构件或材料的抗力分项系数鉬=偏心受压构件在弯曲平面内的纵向弯曲系数豮=计算强度时:强度验算满足: 计算值= <= kN计算稳定时:稳定验算满足: 计算值= <= kN2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: m上墙高: m墙顶宽: m台宽: m面坡倾斜坡度: 1:上墙背坡倾斜坡度: 1:下墙背坡倾斜坡度: 1:采用1个扩展墙址台阶:墙趾台阶b1: m墙趾台阶h1: m墙趾台阶与墙面坡坡度相同墙底倾斜坡率: :1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: kN/m3圬工之间摩擦系数:地基土摩擦系数:砌体种类: 片石砌体砂浆标号: 5石料强度MPa: 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 度墙后填土粘聚力: kPa墙后填土容重: kN/m3墙背与墙后填土摩擦角: 度地基土容重: kN/m3修正后地基土容许承载力: kPa地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: 度坡线土柱:坡面线段数: 2折线序号水平投影长m 竖向投影长m 换算土柱数1 02 0地面横坡角度: 度墙顶标高: m挡墙分段长度: m===================================================================== 组合1仅取一种组合计算=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土重力分项系数 = √3. 填土侧压力分项系数 = √4. 车辆荷载引起的土侧压力分项系数 = √=============================================土压力计算计算高度为 m处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 度按假想墙背计算得到:第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面存在：第2破裂角=度第1破裂角=度Ea= Ex= Ey=kN 作用点高度 Zy=m计算下墙土压力无荷载时的破裂角 = 度按力多边形法计算得到:破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m墙身截面积 = m2 重量 = kN衡重台上填料重 = kN 重心坐标,相对于墙面坡上角点一滑动稳定性验算基底摩擦系数 =采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 度Wn = kN En = kN Wt = kN Et = kN滑移力= kN 抗滑力= kN滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = kN >地基土摩擦系数 =地基土层水平向: 滑移力= kN 抗滑力= kN地基土层水平向: 滑移验算满足: Kc2 = >二倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = m相对于墙趾,上墙Ey的力臂 Zx = m相对于墙趾,上墙Ex的力臂 Zy = m相对于墙趾,下墙Ey的力臂 Zx3 = m相对于墙趾,下墙Ex的力臂 Zy3 = m验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= kN-m 抗倾覆力矩= kN-m倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = kN-m >三地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m 基础底面宽度 B = m 偏心距 e = m基础底面合力作用点距离基础趾点的距离 Zn = m基底压应力: 趾部= 踵部=kPa最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= = m墙趾处地基承载力验算满足: 压应力= <= kPa 墙踵处地基承载力验算满足: 压应力= <= kPa 地基平均承载力验算满足: 压应力= <= kPa四基础强度验算基础为天然地基,不作强度验算五上墙截面强度验算上墙重力 Ws = kN上墙墙背处的 Ex = kN上墙墙背处的 Ey = kN相对于上墙墙趾,上墙重力的力臂 Zw = m相对于上墙墙趾,上墙Ex的力臂 Zy = m相对于上墙墙趾,上墙Ey的力臂 Zx = m容许应力法:法向应力检算:相对于上墙墙趾,合力作用力臂 Zn = m截面宽度 B = m 偏心距 e1 = m截面上偏心距验算不满足: e1= > = m截面上压应力: 面坡= 背坡=kPa压应力验算满足: 计算值= <= kPa拉应力验算不满足: 计算值= > kPa 切向应力检算:剪应力验算满足: 计算值= <= kPa斜截面剪应力检算斜剪应力验算满足: 计算值= <= kPa极限状态法:重要性系数0 =验算截面上的轴向力组合设计值Nd = kN轴心力偏心影响系数醟=挡墙构件的计算截面每沿米面积A = m2材料抗压极限强度Ra = kPa圬工构件或材料的抗力分项系数鉬=偏心受压构件在弯曲平面内的纵向弯曲系数豮=计算强度时:强度验算满足: 计算值= <= kN计算稳定时:稳定验算满足: 计算值= <= kN六墙底截面强度验算验算截面以上,墙身截面积 = m2 重量 = kN相对于验算截面外边缘,墙身重力的力臂 Zw = m容许应力法:法向应力检算:作用于截面总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m相对于验算截面外边缘,合力作用力臂 Zn = m截面宽度 B = m 偏心距 e1 = m截面上偏心距验算满足: e1= <= = m截面上压应力: 面坡= 背坡=kPa压应力验算满足: 计算值= <= kPa切向应力检算:剪应力验算满足: 计算值= <= kPa极限状态法:重要性系数0 =验算截面上的轴向力组合设计值Nd = kN轴心力偏心影响系数醟=挡墙构件的计算截面每沿米面积A = m2材料抗压极限强度Ra = kPa圬工构件或材料的抗力分项系数鉬=偏心受压构件在弯曲平面内的纵向弯曲系数豮=计算强度时:强度验算满足: 计算值= <= kN计算稳定时:稳定验算满足: 计算值= <= kN七台顶截面强度验算土压力计算计算高度为 m处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 度按假想墙背计算得到:第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m因为俯斜墙背,需判断第二破裂面是否存在,计算后发现第二破裂面存在：第2破裂角=度第1破裂角=度Ea= Ex= Ey=kN 作用点高度 Zy=m计算下墙土压力无荷载时的破裂角 = 度按力多边形法计算得到:破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m强度验算验算截面以上,墙身截面积 = m2 重量 = kN相对于验算截面外边缘,墙身重力的力臂 Zw = m容许应力法:法向应力检算:作用于截面总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m相对于验算截面外边缘,合力作用力臂 Zn = m截面宽度 B = m 偏心距 e1 = m截面上偏心距验算满足: e1= <= = m截面上压应力: 面坡= 背坡=kPa压应力验算满足: 计算值= <= kPa切向应力检算:剪应力验算满足: 计算值= <= kPa极限状态法:重要性系数0 =验算截面上的轴向力组合设计值Nd = kN轴心力偏心影响系数醟=挡墙构件的计算截面每沿米面积A = m2材料抗压极限强度Ra = kPa圬工构件或材料的抗力分项系数鉬=偏心受压构件在弯曲平面内的纵向弯曲系数豮=计算强度时:强度验算满足: 计算值= <= kN计算稳定时:稳定验算满足: 计算值= <= kN=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: m筋带竖向间距是否不等: 否单个筋带厚: 1mm筋带水平方向间距: m筋带竖直方向间距: m筋带长度竖向分段数: 2分段序号高度m 筋带长m12筋带序号筋带宽m1234567891011121314151617181920物理参数:加筋土容重: kN/m3加筋土内摩擦角: 度筋带容许拉应力: MPa土与筋带之间的摩擦系数:加筋土浮容重: kN/m3地基土浮重度: kN/m3筋带抗拔力计算调节系数:筋带材料抗拉计算调节系数:筋带材料强度标准值: MPa筋带材料抗拉性能的分项系数:挡土墙类型: 一般挡土墙墙后填土内摩擦角: 度墙后填土粘聚力: kPa墙后填土容重: kN/m3地基土容重: kN/m3修正后地基土容许承载力: kPa地基土容许承载力提高系数:墙趾值提高系数:墙踵值提高系数:平均值提高系数:墙底摩擦系数:地基土类型: 土质地基地基土内摩擦角: 度坡线土柱:坡面线段数: 2折线序号水平投影长m 竖向投影长m 换算土柱数1 02 0地面横坡角度: 度墙顶标高: m挡墙分段长度: m计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: m圆心Y坐标: m半径: m筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: m墙后填土粘聚力: kPa墙体填土粘聚力: kPa地基土粘聚力: kPa土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数:1. 挡土墙结构重力分项系数 = √2. 填土侧压力分项系数 = √3. 车辆荷载引起的土侧压力分项系数 = √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法一应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 m m 长度m 力kPa 力kPa 设计值kN kN kN0102030405060708091011121314151617181920单个筋带结点抗拔稳定满足: 拉力设计值= <= kN筋带截面抗拉强度验算满足: 拉力设计值= <= kN全墙抗拔验算满足: 最小安全系数= >=---------------------------------------------------------- 外部稳定性验算土压力计算计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m墙身截面积 = m2 重量 = kN墙顶上的土重包括超载 = kN 重心坐标,相对于墙面坡上角点墙顶上的土重不包括超载 = kN 重心坐标,相对于墙面坡上角点一滑动稳定性验算基底摩擦系数 =滑移力= kN 抗滑力= kN滑移验算满足: Kc = >滑动稳定方程验算：滑动稳定方程满足: 方程值 = kN >二倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = m相对于墙趾点,墙土压力Ey的力臂 Zx = m相对于墙趾点,墙土压力Ex的力臂 Zy = m验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= kN-m 抗倾覆力矩= kN-m倾覆验算满足: K0 = >倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = kN-m >三地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = kN 作用于墙趾下点的总弯矩=kN-m墙计算宽度 B = m 偏心距 e = m墙底面合力作用点距离墙趾点的距离 Zn = m基底压应力: 墙趾= 墙踵=kPa最大应力与最小应力之比 = / =作用于基底的合力偏心距验算满足: e= <= = m 墙趾处地基承载力验算满足: 压应力= <= kPa墙踵处地基承载力验算满足: 压应力= <= kPa地基平均承载力验算满足: 压应力= <= kPa四整体稳定验算圆心: ,半径 = m安全系数 =总的下滑力 = kN总的抗滑力 = kN土体部分下滑力 = kN土体部分抗滑力 = kN筋带的抗滑力 = kN整体稳定验算满足: 最小安全系数= >=4、桩板式挡土墙原始条件:墙身尺寸:桩总长: m嵌入深度: m截面形状: 方桩桩宽: m桩高: m桩间距: m挡土板的类型数: 2板类型号板厚m 板宽m 板块数1 82 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚m 重度kN/m3 MMN/m4 1初始弹性系数A: MN/m3初始弹性系数A1: MN/m3物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35mm桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150mm板混凝土强度等级: C30板纵筋合力点到外皮距离: 35mm板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 度墙后填土粘聚力: kPa墙后填土容重: kN/m3墙背与墙后填土摩擦角: 度土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长m 竖向投影长m 换算土柱数1 02 0地面横坡角度: 度墙顶标高: m挡墙分段长度: m钢筋混凝土配筋计算依据:混凝土结构设计规范GB 50010--2002===================================================================== 第 1 种情况: 组合1注意：内力计算时,土压力分项安全系数 =土压力计算计算高度为 m处的库仑主动土压力无荷载时的破裂角 = 度第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m一桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧;背侧最大弯矩 = kN-m 距离桩顶 m面侧最大弯矩 = kN-m 距离桩顶 m最大剪力 = kN 距离桩顶 m桩顶位移 = 107mm点号距顶距离弯矩剪力位移土反力 m kN-m kN mm kPa1 -1072 -1043 -1024 -995 -976 -947 -928 -899 -8710 -8411 -8212 -7913 -7714 -7415 -7216 -6917 -6718 -6419 -6220 -5921 -5722 -5423 -5224 -5025 -4726 -4527 -4328 -4029 -3830 -3631 -3332 -3133 -2934 -2735 -2536 -2337 -2138 -1939 -1740 -1541 -1442 -1243 -1044 -945 -746 -647 -448 -349 -150 0二桩身配筋计算点号距顶距离面侧纵筋背侧纵筋箍筋 m mm2 mm2 mm21 3848 3000 2932 3000 3848 2933 3000 3848 2934 3000 3848 2935 3000 3848 2936 3000 3848 2937 3000 3848 2938 3000 3848 2939 3000 3848 29310 3000 3848 29311 3000 3848 29312 3000 3848 29313 3000 3848 29314 3000 3848 29315 3000 3848 29316 3000 3848 29317 3000 3848 29318 3000 3848 29319 3000 3848 29320 3000 3848 29321 3000 3848 29322 3000 3848 29323 3000 3848 29324 3000 3848 29325 3000 4252 29326 3000 4765 29327 3000 5320 29328 3000 5917 29329 3000 6559 29330 3000 7248 29331 3000 7987 29332 3000 8779 29333 3000 9628 29334 3000 10433 29335 3000 11145 29336 3000 11725 29337 3000 12139 29338 3000 12359 29339 3000 12367 29340 3000 12152 29341 3000 11711 29342 3000 11047 29343 3000 10172 29344 3000 9103 29345 3000 7862 29346 3000 6476 29347 3000 4975 29348 3000 3848 29349 3000 3848 29350 3848 3000 293三挡土板内力配筋计算板类型板厚板下缘距顶最大土压力单块板弯矩单块板全部纵筋号 mm 距离m kPa kN-m 面积mm21 200 4372 200 7625、锚杆式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: m肋柱的宽: m肋柱的高: m肋柱的间距: m挡土板的类型数: 2板类型号板厚m 板宽m 板块数1 82 8锚杆数: 3锚杆序号距顶距离m 入射角度自由段长度m 锚固段长度m123钢筋直径: 20mm锚孔直径: 100mm柱底支承条件: 铰接物理参数:立柱混凝土强度等级: C30钢筋纵筋合力点到外皮距离: 35mm立柱纵筋级别: HRB335立柱箍筋级别: HPB235立柱箍筋间距: 200mm挡土板混凝土强度等级: C30板纵筋合力点到外皮距离: 35mm挡土板板纵筋级别: HRB335钢筋容许拉应力: kPa砂浆--岩石容许剪应力: kPa砂浆--钢筋容许剪应力: kPa挡土墙类型: 一般挡土墙墙后填土内摩擦角: 度墙后填土粘聚力: kPa墙后填土容重: kN/m3墙背与墙后填土摩擦角: 度土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长m 竖向投影长m 换算土柱数1 02 0地面横坡角度: 度墙顶标高: m挡墙分段长度: m钢筋混凝土配筋计算依据:混凝土结构设计规范GB 50010--2002===================================================================== 第 1 种情况: 组合1注意：内力计算时,库仑土压力分项安全系数 =土压力计算计算高度为 m处的库仑主动土压力无荷载时的破裂角 = 度第1破裂角：度Ea= Ex= Ey=kN 作用点高度 Zy=m一立柱内力配筋计算基本信息左支座简支右支座简支跨号跨长m 截面宽度mm 截面高度mm1 450 4502 450 4503 450 450计算结果跨号: 1左中右背侧弯矩kN-m:面侧弯矩kN-m:剪力kN :背侧纵筋mm2: 434 434 434面侧纵筋mm2: 434 434 434抗剪箍筋mm2: 147 147 147跨号: 2左中右背侧弯矩kN-m:面侧弯矩kN-m:剪力kN :背侧纵筋mm2: 434 434 1463面侧纵筋mm2: 434 434 434抗剪箍筋mm2: 147 147 147跨号: 3左中右背侧弯矩kN-m:面侧弯矩kN-m:剪力kN :背侧纵筋mm2: 1463 434 434面侧纵筋mm2: 434 1363 434抗剪箍筋mm2: 147 147 147二挡土板内力配筋计算板类型板厚板下缘距顶最大土压力单块板弯矩单块板全部纵筋号 mm 距离m kPa kN-m 面积mm21 150 4402 150 711三锚杆计算锚杆所受拉力钢筋与砂浆岩石与砂浆钢筋抗抗拔力抗拔安全道号 kN 粘结力kN 粘结力kN 拉力kN kN 系数123。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
本实例中主要讲述了5种常见挡土墙的设计计算实例。
1、重力式挡土墙------------------------------------------------------------------------原始条件:墙身尺寸:墙身高: 6.500(m)墙顶宽: 0.660(m)面坡倾斜坡度: 1:0.250背坡倾斜坡度: 1:0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1物理参数:圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0坡面起始距离: 0.000(m)地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 墙顶上的有效永久荷载分项系数 = 1.000 √3. 墙顶与第二破裂面间有效荷载分项系数 = 1.000 √4. 填土侧压力分项系数 = 1.000 √5. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角 = 28.320(度)按实际墙背计算得到:第1破裂角： 28.320(度)Ea=244.312 Ex=214.072 Ey=117.736(kN) 作用点高度 Zy=2.627(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 15.518(m2) 重量 = 356.925 kN(一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 349.993(kN) En = 157.432(kN) Wt = 69.999(kN) Et = 186.825(kN) 滑移力= 116.827(kN) 抗滑力= 253.713(kN)滑移验算满足: Kc = 2.172 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 164.582(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 214.072(kN) 抗滑力= 252.070(kN)地基土层水平向: 滑移验算不满足: Kc2 = 1.177 <= 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.186 (m)相对于墙趾点，Ey的力臂 Zx = 3.521 (m)相对于墙趾点，Ex的力臂 Zy = 1.818 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 389.149(kN-m) 抗倾覆力矩= 1194.778(kN-m)倾覆验算满足: K0 = 3.070 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 649.592(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 507.426(kN) 作用于墙趾下点的总弯矩=805.628(kN-m) 基础底面宽度 B = 4.127 (m) 偏心距 e = 0.476(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.588(m)基底压应力: 趾部=208.008 踵部=37.896(kPa)最大应力与最小应力之比 = 208.008 / 37.896 = 5.489作用于基底的合力偏心距验算满足: e=0.476 <= 0.167*4.127 = 0.688(m)墙趾处地基承载力验算满足: 压应力=208.008 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=37.896 <= 650.000(kPa)地基平均承载力验算满足: 压应力=122.952 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 墙底截面强度验算验算截面以上，墙身截面积 = 13.946(m2) 重量 = 320.764 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.134 (m)相对于验算截面外边缘，Ey的力臂 Zx = 3.521 (m)相对于验算截面外边缘，Ex的力臂 Zy = 1.818 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 438.499(kN) 作用于墙趾下点的总弯矩=710.021(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.619(m)截面宽度 B = 3.885 (m) 偏心距 e1 = 0.323(m)截面上偏心距验算满足: e1= 0.323 <= 0.250*3.885 = 0.971(m)截面上压应力: 面坡=169.225 背坡=56.514(kPa)压应力验算满足: 计算值= 169.225 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.954 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 438.499(kN)轴心力偏心影响系数醟= 0.923挡墙构件的计算截面每沿米面积A = 3.885(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.997计算强度时:强度验算满足: 计算值= 438.499 <= 2484.452(kN)计算稳定时:稳定验算满足: 计算值= 438.499 <= 2478.074(kN)(六) 台顶截面强度验算[土压力计算] 计算高度为 6.000(m)处的库仑主动土压力无荷载时的破裂角 = 29.150(度)按实际墙背计算得到:第1破裂角： 29.150(度)Ea=172.939 Ex=151.533 Ey=83.340(kN) 作用点高度 Zy=2.150(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 12.060(m2) 重量 = 277.380 kN[强度验算]验算截面以上，墙身截面积 = 12.060(m2) 重量 = 277.380 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.738 (m)相对于验算截面外边缘，Ey的力臂 Zx = 2.930 (m)相对于验算截面外边缘，Ex的力臂 Zy = 2.150 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 360.720(kN) 作用于墙趾下点的总弯矩=400.617(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.111(m)截面宽度 B = 3.360 (m) 偏心距 e1 = 0.569(m)截面上偏心距验算满足: e1= 0.569 <= 0.250*3.360 = 0.840(m)截面上压应力: 面坡=216.516 背坡=-1.802(kPa)压应力验算满足: 计算值= 216.516 <= 800.000(kPa)拉应力验算满足: 计算值= 1.802 <= 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 2.156 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 360.720(kN)轴心力偏心影响系数醟= 0.744挡墙构件的计算截面每沿米面积A = 3.360(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.994计算强度时:强度验算满足: 计算值= 360.720 <= 1730.509(kN)计算稳定时:稳定验算满足: 计算值= 360.720 <= 1720.261(kN)2、衡重式挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)===================================================================== 组合1（仅取一种组合计算）=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================3、加筋土挡土墙------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 8.200(m)筋带竖向间距是否不等: 否单个筋带厚: 1(mm)筋带水平方向间距: 0.420(m)筋带竖直方向间距: 0.400(m)筋带长度竖向分段数: 2分段序号高度(m) 筋带长(m)1 6.000 6.0002 2.200 4.000筋带序号筋带宽(m)1 0.2002 0.2003 0.2004 0.2005 0.2006 0.2007 0.2008 0.2009 0.20010 0.20011 0.20012 0.20013 0.20014 0.20015 0.20016 0.20017 0.20018 0.20019 0.20020 0.200物理参数:加筋土容重: 20.000(kN/m3)加筋土内摩擦角: 35.000(度)筋带容许拉应力: 50.000(MPa)土与筋带之间的摩擦系数: 0.400加筋土浮容重: 10.000(kN/m3)地基土浮重度: 10.000(kN/m3)筋带抗拔力计算调节系数: 1.400筋带材料抗拉计算调节系数: 1.000筋带材料强度标准值: 240.000(MPa)筋带材料抗拉性能的分项系数: 1.250挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)计算参数:稳定计算目标: 给定圆心,半径计算安全系数圆心X坐标: -2.000(m)圆心Y坐标: 10.000(m)半径: 15.000(m)筋带对稳定的作用: 筋带力沿圆弧切线内部稳定分析采用方法: 应力分析法条分法的土条宽度: 0.500(m)墙后填土粘聚力: 10.000(kPa)墙体填土粘聚力: 10.000(kPa)地基土粘聚力: 10.000(kPa)土条切向分力与滑动方向反向时: 当作下滑力对待===================================================================== 第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土侧压力分项系数 = 1.000 √3. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================----------------------------------------------------------内部稳定性验算采用应力分析法(一) 应力分析法筋带号宽度总长度稳定区竖向压应水平应最大拉力抗拉力抗拔力 (m) (m) 长度(m) 力(kPa) 力(kPa) 设计值(kN) (kN) (kN)01 0.200 6.000 3.540 46.000 19.139 3.215 38.400 18.61002 0.200 6.000 3.540 54.000 21.908 3.681 38.400 21.84703 0.200 6.000 3.540 62.000 24.511 4.118 38.400 25.08304 0.200 6.000 3.540 70.000 26.948 4.527 38.400 28.32005 0.200 6.000 3.540 78.000 29.220 4.909 38.400 31.55706 0.200 6.000 3.540 86.000 31.326 5.263 38.400 34.79307 0.200 6.000 3.540 94.000 33.265 5.589 38.400 38.03008 0.200 6.000 3.540 102.000 35.040 5.887 38.400 41.26609 0.200 6.000 3.605 110.000 36.648 6.157 38.400 45.32510 0.200 6.000 3.814 118.000 38.091 6.399 38.400 51.42911 0.200 6.000 4.022 126.000 39.367 6.614 38.400 57.91512 0.200 6.000 4.230 134.000 40.478 6.800 38.400 64.78113 0.200 6.000 4.438 142.000 41.423 6.959 38.400 72.02714 0.200 6.000 4.647 150.000 42.203 7.090 38.400 79.65515 0.200 4.000 2.855 158.000 42.816 7.193 38.400 51.54916 0.200 4.000 3.063 166.000 44.984 7.557 38.400 58.10917 0.200 4.000 3.271 174.000 47.152 7.922 38.400 65.05018 0.200 4.000 3.479 182.000 49.320 8.286 38.400 72.37219 0.200 4.000 3.688 190.000 51.488 8.650 38.400 80.07520 0.200 4.000 3.896 198.000 53.656 9.014 38.400 88.158单个筋带结点抗拔稳定满足: 拉力设计值=3.215 <= 18.610(kN)筋带截面抗拉强度验算满足: 拉力设计值=9.014 <= 38.400(kN)全墙抗拔验算满足: 最小安全系数=11.415 >= 2.000----------------------------------------------------------外部稳定性验算[土压力计算] 计算墙背处的库仑主动土压力按假想墙背计算得到:第1破裂角： 32.600(度)Ea=246.817 Ex=202.181 Ey=141.568(kN) 作用点高度 Zy=3.400(m) 墙身截面积 = 44.800(m2) 重量 = 896.000 kN墙顶上的土重(包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) 墙顶上的土重(不包括超载) = 171.000(kN) 重心坐标(3.667,0.889)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 202.181(kN) 抗滑力= 604.284(kN)滑移验算满足: Kc = 2.989 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 455.454(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.804 (m)相对于墙趾点，墙土压力Ey的力臂 Zx = 6.000 (m)相对于墙趾点，墙土压力Ex的力臂 Zy = 3.400 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 687.414(kN-m) 抗倾覆力矩= 3988.410(kN-m)倾覆验算满足: K0 = 5.802 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 2673.196(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1208.568(kN) 作用于墙趾下点的总弯矩=3300.996(kN-m)墙计算宽度 B = 6.000 (m) 偏心距 e = 0.269(m)墙底面合力作用点距离墙趾点的距离 Zn = 2.731(m)基底压应力: 墙趾=255.546 墙踵=147.310(kPa)最大应力与最小应力之比 = 255.546 / 147.310 = 1.735作用于基底的合力偏心距验算满足: e=0.269 <= 0.167*6.000 = 1.000(m) 墙趾处地基承载力验算满足: 压应力=255.546 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=147.310 <= 650.000(kPa)地基平均承载力验算满足: 压应力=201.428 <= 500.000(kPa)(四) 整体稳定验算圆心: (-2.000,10.000)半径 = 15.000(m)安全系数 = 1.802总的下滑力 = 1214.149(kN)总的抗滑力 = 2188.340(kN)土体部分下滑力 = 1214.149(kN)土体部分抗滑力 = 2188.340(kN)筋带的抗滑力 = 0.000(kN)整体稳定验算满足: 最小安全系数=1.802 >= 1.2504、桩板式挡土墙原始条件:墙身尺寸:桩总长: 16.000(m)嵌入深度: 6.000(m)截面形状: 方桩桩宽: 1.000(m)桩高: 1.500(m)桩间距: 3.500(m)挡土板的类型数: 2板类型号板厚(m) 板宽(m) 板块数1 0.200 0.500 82 0.200 0.500 8嵌入段土层数: 1柱底支承条件: 铰接计算方法: M法土层序号土层厚(m) 重度(kN/m3) M(MN/m4) 1 50.000 18.000 10.000初始弹性系数A: 0.000(MN/m3)初始弹性系数A1: 0.000(MN/m3)物理参数:桩混凝土强度等级: C40桩纵筋合力点到外皮距离: 35(mm)桩纵筋级别: HRB335桩箍筋级别: HPB235桩箍筋间距: 150(mm)板混凝土强度等级: C30板纵筋合力点到外皮距离: 35(mm)板纵筋级别: HRB335挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》（GB 50010--2002）===================================================================== 第 1 种情况: 组合1注意：内力计算时，土压力分项(安全)系数 = 1.000[土压力计算] 计算高度为 10.000(m)处的库仑主动土压力无荷载时的破裂角 = 31.530(度)第1破裂角： 31.530(度)Ea=313.264 Ex=298.765 Ey=94.200(kN) 作用点高度 Zy=3.584(m)(一) 桩身内力计算计算方法: m 法背侧——为挡土侧；面侧——为非挡土侧。
