一、电机断路器的选择重要性
电机断路器是电机保护系统中的重要组成部分，其作用是在电机发生过载、短路等异常情况时，能够迅速切断电源，保护电机免受损坏。
因此，选择合适的电机断路器对于电机的正常运行和延长使用寿命具有重要意义。
二、电机断路器选择的计算方法
1.根据电机的额定电流选择断路器
电机的额定电流是电机正常运行时通过的电流值，选择电机断路器时，应使其额定电流略大于或等于电机的额定电流。
2.根据电机的启动方式选择断路器
电机的启动方式分为直接启动和减压启动两种，不同启动方式对断路器的选择有不同的要求。
直接启动的电机，应选择能够承受电机启动电流的断路器；减压启动的电机，则需要选择能够承受电机启动电流和正常运行电流的断路器。
3.根据电机的保护等级选择断路器
电机的保护等级分为 IP00、IP20、IP44 等，选择断路器时，应选择与电机保护等级相匹配的断路器，以确保电机的安全运行。
三、电机断路器选择的注意事项
1.选择电机断路器时，应选择具有过载保护和短路保护功能的断路器，以确保电机在发生异常情况时能够得到有效保护。
2.选择电机断路器时，应考虑电机的使用环境，如温度、湿度等因素，选择适应使用环境的断路器。
电机断路器选择的计算
电机断路器选择的计算摘要：1.电机断路器选择的重要性2.电机断路器选择的计算方法3.计算中需要考虑的因素4.实际应用案例分析5.总结正文：电机断路器选择的计算在电机系统中具有重要的意义，因为它关系到电路的安全和稳定性。
为了确保电机系统正常运行，选择合适的断路器至关重要。
本文将详细介绍电机断路器选择的计算方法及需要考虑的因素，并以实际应用案例进行分析。
首先，我们需要了解电机断路器选择的计算方法。
一般来说，计算过程包括以下几个步骤：1.确定电机的额定电流。
电机的额定电流是指在额定电压、额定频率、额定负载下，电机正常运行所需的电流。
2.计算电机的启动电流。
电机的启动电流是指在电机启动瞬间所需的电流。
通常情况下，电机的启动电流是额定电流的4-7倍。
3.选择合适的断路器。
根据电机的额定电流和启动电流，选择具有相应额定电流和短路电流的断路器。
此外，还需考虑断路器的极数、脱扣器类型等因素。
在计算过程中，需要考虑以下因素：1.电机的额定电流和启动电流。
这两个参数直接影响到断路器的选择，需要准确无误。
2.断路器的额定电流和短路电流。
断路器应具备足够的额定电流和短路电流，以保证在电机运行过程中，能有效保护电路。
3.断路器的极数。
断路器的极数应与电机的极数相匹配，以确保正常切断电流。
4.脱扣器类型。
根据实际需求，选择适合的脱扣器类型，如热脱扣器、磁脱扣器等。
接下来，我们通过一个实际应用案例进行分析。
假设有一台额定电压为380V、额定频率为50Hz、额定功率为100kW的电机，其额定电流为Ie=P/Ue=100kW/380V≈263A。
根据经验，电机的启动电流Is约为Ie的4倍，即Is≈263A×4=1052A。
因此，选择具有1052A额定电流和足够短路电流的断路器是合适的。
综上所述，电机断路器选择的计算涉及到电机的额定电流、启动电流、断路器的额定电流、短路电流等多个因素。
在实际应用中，需要根据这些因素综合考虑，选择合适的断路器。

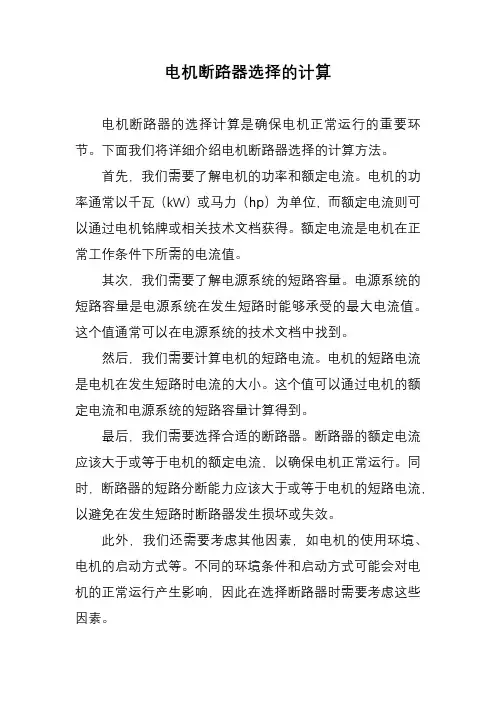

电机断路器选择的计算
电机断路器选择的计算
电机断路器的选择计算是确保电机正常运行的重要环节。
下面我们将详细介绍电机断路器选择的计算方法。
首先，我们需要了解电机的功率和额定电流。
电机的功率通常以千瓦（kW）或马力（hp）为单位，而额定电流则可以通过电机铭牌或相关技术文档获得。
额定电流是电机在正常工作条件下所需的电流值。
其次，我们需要了解电源系统的短路容量。
电源系统的短路容量是电源系统在发生短路时能够承受的最大电流值。
这个值通常可以在电源系统的技术文档中找到。
然后，我们需要计算电机的短路电流。
电机的短路电流是电机在发生短路时电流的大小。
这个值可以通过电机的额定电流和电源系统的短路容量计算得到。
最后，我们需要选择合适的断路器。
断路器的额定电流应该大于或等于电机的额定电流，以确保电机正常运行。
同时，断路器的短路分断能力应该大于或等于电机的短路电流，以避免在发生短路时断路器发生损坏或失效。
此外，我们还需要考虑其他因素，如电机的使用环境、电机的启动方式等。
不同的环境条件和启动方式可能会对电机的正常运行产生影响，因此在选择断路器时需要考虑这些因素。
综上所述，电机断路器的选择计算需要综合考虑电机的功率、额定电流、电源系统的短路容量以及电机的使用环境等因素。
正确的选择计算能够确保电机的正常运行，同时也能提高整个电气系统的安全性和可靠性。
低压总断路器短路保护整定计算方法详细解析
低压总断路器短路保护整定的计算方法，想必从事电气行业多年的电气人员来说再熟悉不过，但是对于一个电气初学者或刚刚工作两三年的人来说就可能一脸懵了。
低压断路器是低压电网中一种重要的保护与控制电器，能够关合，承载和开断正常回路条件下的电流，并能关合，在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流。
随着用电需求的不断增大，处于电力系统末端起保护作用的低压断路器的用量逐年增加，低压断路器除了具有接通，分断电路的功能外，还具有短路保护，漏电保护，过载保护等功能，其中，短路保护又称为瞬动保护。
而整定值是断路器的脱扣器整定电流，一般我们选择断路器的额定电流，也就是脱扣器的额定电流。
整定电流所指的是断路器瞬时脱扣器整定电流倍数，一般配电用10倍额定电流，保护电机用12倍额定电流。
脱扣器的整定电流值肯定大，因为它要起到保护的作用，当电流短路时电流非常大，要瞬间脱扣（也有延时类型的）。
那么低压总断路器短路保护整定计算方法是什么呢？下面本文就给大家详细地介绍一下。
民用建筑中，10/0.4kV变电所的低压总断路器的短路保护需要如何整定，才能避免出现越级跳闸呢?低压总进线断路器通常都带有三段保护功能，即过载长延时(L)、短路短延时(S)和短路瞬时保护（I），那么当下级某个出线回路出现三相短路时;低压总进线断路器的短路瞬时保护（I）会不会出现越级跳闸，即下级出线回路的三相短路电流较大，超过了低压总进线断路器短路瞬时保护（I）的整定值。
低压总进线断路器瞬动脱扣器越级动作而使其短路短延时(S)不起作用，这样将导致大面积停电，从而引起较大停电事故。
【消防泵出线回路进行三相短路电流的计算】:某住宅工程10/0.4kV变电所的消防泵回路在变电所低压柜内和消防泵控制柜进线处发生三相短路的情况进行计算，该变电所变压器容量为630kVA，低压总进线断路器短路瞬时保护（I）整定为9.5kA，其下级消防泵回路断路器短路瞬时保护整定值为4kA。

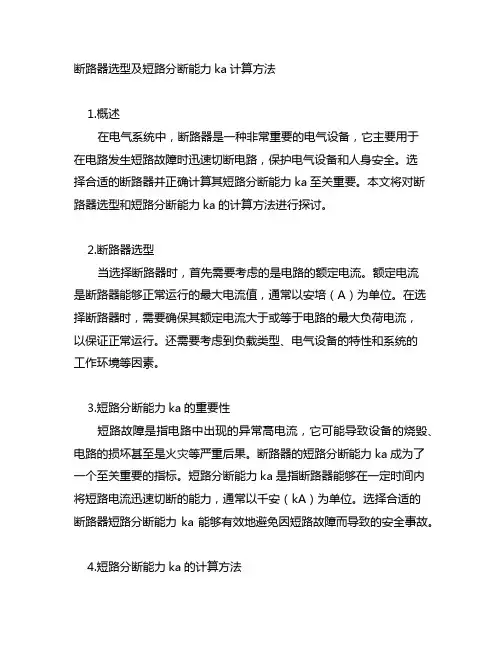

断路器选型 短路分断能力ka 计算方法
断路器选型及短路分断能力ka计算方法1.概述在电气系统中，断路器是一种非常重要的电气设备，它主要用于在电路发生短路故障时迅速切断电路，保护电气设备和人身安全。
选择合适的断路器并正确计算其短路分断能力ka至关重要。
本文将对断路器选型和短路分断能力ka的计算方法进行探讨。
2.断路器选型当选择断路器时，首先需要考虑的是电路的额定电流。
额定电流是断路器能够正常运行的最大电流值，通常以安培（A）为单位。
在选择断路器时，需要确保其额定电流大于或等于电路的最大负荷电流，以保证正常运行。
还需要考虑到负载类型、电气设备的特性和系统的工作环境等因素。
3.短路分断能力ka的重要性短路故障是指电路中出现的异常高电流，它可能导致设备的烧毁、电路的损坏甚至是火灾等严重后果。
断路器的短路分断能力ka成为了一个至关重要的指标。
短路分断能力ka是指断路器能够在一定时间内将短路电流迅速切断的能力，通常以千安（kA）为单位。
选择合适的断路器短路分断能力ka能够有效地避免因短路故障而导致的安全事故。
4.短路分断能力ka的计算方法短路分断能力ka的计算方法通常分为两种：理论计算和实验测试。
在理论计算中，需要考虑电路的参数、电气设备的特性以及故障电流的大小等因素，根据一定的公式和标准来进行计算。
而实验测试则是通过对断路器进行实际测试，以确定其短路分断能力ka的数值。
一般情况下，实验测试得到的结果更为准确可靠，但在一些特殊情况下，理论计算也可以作为参考依据。
5.个人观点和总结作为一名电气工程师，我个人认为断路器选型和短路分断能力ka 的计算方法对于电气系统的安全性和可靠性至关重要。
在实际工程中，我们需要根据具体的电路参数和要求来选择合适的断路器，并通过严格的短路分断能力ka计算，确保断路器能够有效地保护电气设备和人身安全。
我也建议在进行断路器选型和计算时，可以根据不同的应用场景和要求，进行一定程度的过载试验和短路试验，以验证其性能和可靠性。
短路电流计算与断路器参数
短路电流计算与断路器参数引言：在电气系统中，短路电流是指由于电路中某些元件（例如电线、电缆等）出现短路而引起的电流异常增大的现象。
短路电流的高低对电气设备的正常运行和电气系统的安全性有很大的影响。
为了保护电气设备和维持电气系统的可靠运行，断路器作为一种重要的保护装置被广泛应用。
本文将围绕短路电流的计算方法以及断路器参数进行详细阐述。
一、短路电流计算方法1. 短路电流的概念短路电流是指在电路中某些元件发生短路时，电流异常增大的现象。
短路电流的大小受到电源电压、电路阻抗以及短路位置等因素的影响。
2. 短路电流计算的重要性短路电流的计算是电气系统设计和维护工作中的重要环节。
准确计算短路电流可以帮助工程师确定适当的断路器参数，以确保电气设备和系统的安全运行。
3. 短路电流计算方法（1）对称短路电流计算方法对称短路电流是指短路电流中的各相电流相等的情况。
根据对称短路电流的计算方法可以得出以下公式：Isc = U / Z其中，Isc为短路电流，U为电源电压，Z为电路阻抗。
（2）不对称短路电流计算方法不对称短路电流是指短路电流中的各相电流不相等的情况。
不对称短路电流的计算方法相对复杂，需要考虑电源电压、电路阻抗、短路位置以及系统参数等因素。
二、断路器参数的选择1. 断路器的作用断路器是用于保护电气设备和维持电气系统安全运行的一种装置。
当电路中出现短路或过载时，断路器能够迅速切断电路，防止电气设备损坏或电气系统发生事故。
2. 断路器参数的选择原则（1）额定电流断路器的额定电流应根据电气设备的额定电流以及短路电流计算结果来确定。
额定电流过小会导致断路器频繁跳闸，无法正常供电；额定电流过大则无法及时切断电路，无法发挥保护作用。
（2）短路切断能力短路切断能力是指断路器能够切断的最大短路电流。
根据短路电流计算结果，断路器的短路切断能力应大于或等于系统中的最大短路电流，以确保电气设备和电气系统的安全。
（3）动稳定性断路器的动稳定性是指在短路故障时，断路器是否能够稳定地切断电路。
断路器分断能力计算
断路器分断能力计算断路器分断能力的选择取决于所处电力系统的短路容量。
低压配电系统短路容量取决于变压器的额定容量和阻抗电压、电力线路的内阻等因素。
针对你说的TCL微型断路器，简而言之：建筑电气中一般6kA就足够了，如果配电箱与中心配电房距离过近，选择10kA；如果处于中心配电房内，建议选择15kA。
至于照明和动力线路的区别，不在于分断能力的大小，而在于跳闸动作曲线的不同：照明线路选择C曲线断路器，如TIB1-63/3P C20A；动力线路选择D取消断路器，如TIB1-63/3P D20A。
一般分为极限分断能力Icu 和运行分断能力Ics（很多微断不分），假如Icu=60KA，那么当线路中发生60KA 的故障电流，断路器可以安全切断电路，而不发生触头熔接、爆炸等异常状况。
注意做过极限分断的断路器不允许再用（往往失效了），必须更换。
而如果Ics=60KA，分断该电流后，断路器允许合闸再使用，但应急后也须更换。
现在很多好的断路器可以做到Icu=Ics。
当然，对于Icu与Ics，国家有严格的定义与相关的试验，以上只是简单说说。
一些大的系统的短路电流往往会很大，现在很多断路器的Icu都可达100KA以上。
断路器的极限短路分断能力、运行短路分断能力和短时耐受电流额定极限短路分断能力(Icu)，是指在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。
它的试验程序为0—t(线上)CO(“O”为分断，t为间歇时间，一般为3min，“CO”表示接通后立即分断)。
试检后要验证脱扣特性和工频耐压。
额定运行短路分断能力(Ics)，是指在一定的试验参数(电压、短路电流和功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O—t（线上）CO—t(线上)CO。
短时耐受电流(Icw),是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw 是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的，通常Icw 的最小值是：当In≤2500A时，它为12In或5kA，而In2500A时，它为30kA(DW45_2000的Icw为400V、50kA，DW45_3200的Icw为400V、65kA)。
断路器整定电流的计算
断路器整定分多种情形：1、万能式空气断路器：一般带有电子脱扣器，可以在出厂前整定，也可以在安装现场整定，需要用调试仪器；2、塑壳断路器：热磁脱扣性能一般是出厂前就固定的（与产品制造工艺有关，特殊要求要订做），也有可以现场进行整定的，但也需要带电子脱扣器附件（参见施耐德产品）价格高，通常选择塑壳断路器是根据样本技术参数选择（如：短时脱扣曲线、长延时脱扣曲线、瞬时脱扣过流倍数等）；3、微型断路器：终端配电用，不用整定（大致分7~10倍瞬断和10~14倍瞬断两大类，分别用于照明、电动机负荷），虽然名牌产品也有热脱扣调节螺丝，但不易掌握精确度。
小型断路器计算电流除0.8,塑壳断路器计算电流除0.9,得整定电流按照计算电流的1.25倍考虑即可低压电机热继电器的整定值是电机额定值的0.95~1.05倍。
如果是热继电器的话，整定电流=1.1*额定电流郭老师您好,请问您额定电流和整定电流的关系及怎样计算整定电流?悬赏分：0 - 解决时间：2009-1-7 19:34计算整定电流有什么参考资料?提问者：dwz092 - 秀才三级最佳答案不同的设备有不同的保护配置，不同的配置有不同的整定方法，必须根据保护设备的种类、形式、保护要求、现场情况进行整定和调校；保护定值的计算不是很复杂，但没有经验，没有基础，计算也是不好入手的，只要计算一次，就顺手了；以10KV配电变压器为例，一般配电变压器装设过电流和速断保护；过流保护一般取额定电流的1.2-1.5倍，速断保护一般取额定电流的5-7倍；最后还要根据装设地点的短路电流大小，校验保护的灵敏度；许多书上有保护定值的计算过程案例，你可以参考，但工程实践中，大多用经验公式，来得更快，更直接有效。
电工常用口诀--电动机电流计算(2008-11-11 18:14:53)标签：自控仪表it分类：自控电工常用口诀--电动机电流计算1、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流。
断路器整定值计算
断路器整定值计算断路器整定值计算是电力系统中非常重要的一项工作，它的目的是确保电力系统的运行安全和可靠。
断路器通常用于保护电力系统中的设备和线路免受电流过载和短路所带来的损坏。
断路器的整定值是指根据系统的负荷特性和保护设备的额定参数，计算出保护设备的整定电流或整定时间等数值。
在进行断路器整定值计算之前，需要了解以下几个关键参数：1.设备的额定参数：包括额定电流、额定工作电压等。
这些参数通常可以从设备的技术手册或标牌上获取。
2.线路的负荷特性：包括负荷电流的变化规律、负载类型（如电动设备、电阻设备等）等。
这些参数可以通过实测或理论计算得到。
3.系统的故障电流：即在电力系统中可能出现的短路故障电流。
这个参数通常需要通过短路分析或系统模拟计算得到。
根据上述参数，下面介绍两种常用的断路器整定值计算方法。
1.整定电流法：该方法是根据设备的额定电流和负载电流的大小关系来确定断路器的整定电流。
首先，根据设备的额定参数和负载特性，计算出负载电流的最大值。
然后，根据规定的保护设备的整定倍数（通常为1.1~1.5倍），将最大负载电流乘以整定倍数得到断路器的整定电流。
例如，一些设备的额定电流为100A，根据负荷特性计算出最大负载电流为80A。
如果整定倍数为1.2倍，则断路器的整定电流为80A×1.2=96A。
2.整定时间法：该方法是根据故障电流的大小和设备的额定时间特性来确定断路器的整定时间。
首先，根据系统的短路分析或模拟计算，确定各种故障电流下的动作时间要求。
然后，根据设备的额定时间特性曲线，以及规定的保护设备的保护倍数（通常为0.9~1.2倍），计算出断路器的整定时间。
例如，一些设备的额定时间特性曲线为0.2s~5s，在电流为2000A时，要求动作时间小于1s。
如果保护倍数为1.1倍，则断路器的整定时间为1s÷1.1=0.91s。
需要注意的是，断路器整定值的计算是一个工程实践中常见的问题，实际的计算过程可能会更为复杂。
电机断路器选择的计算
电机断路器选择的计算摘要：一、电机断路器选择的重要性1.保障电机正常运行2.确保电路安全3.提高系统运行效率二、电机断路器选择的计算方法1.确定电机类型和额定电流2.选择合适的断路器类型3.计算断路器容量4.校核短路电流三、实际应用案例分析1.案例介绍2.计算过程3.结果分析四、总结1.计算方法的重要性2.注意事项3.展望电机断路器选择的发展趋势正文：电机断路器选择的计算在电机系统中具有重要意义，不仅关系到电机的正常运行，还关乎电路的安全性以及整个系统的运行效率。
本文将详细介绍电机断路器选择的计算方法，并通过实际案例进行分析。
首先，选择合适的电机断路器需要明确电机类型和额定电流。
电机的类型包括交流电机和直流电机，不同类型的电机在选择断路器时需要考虑的因素有所不同。
额定电流是指电机在额定工况下的电流值，根据这个值可以初步确定断路器的规格。
其次，选择合适的断路器类型。
常见的断路器类型有空气断路器、塑壳断路器、微型断路器等。
在选择时，需要综合考虑电机的功率、电压、电流等参数，以及系统的保护需求，选择性能可靠、适用范围广的断路器类型。
接下来，计算断路器容量。
根据电机的额定电流和负载情况，可以计算出所需的断路器容量。
一般来说，断路器容量应略大于电机的额定电流，以确保在电机启动、制动等过程中，断路器能够正常切断电流。
最后，校核短路电流。
短路电流是指在电路中发生短路时流过断路器的电流。
根据电机的负载情况、线路长度等因素，计算出短路电流，并确保所选断路器能够承受该短路电流，以保证电路的安全性。
通过以上步骤，可以完成电机断路器的选择计算。
以下是一个实际应用案例：某企业一台三相交流异步电机，额定功率为100kW，额定电流为200A，负载类型为连续负载。
根据这些参数，我们可以进行如下计算：1.选择断路器类型：考虑到电机的功率和电压，以及系统的保护需求，选择空气断路器。
2.计算断路器容量：根据电机的额定电流和负载情况，断路器容量可选择为250A。
断路器计算方法和使用方法
断路器计算方法和使用方法
断路器的选择和使用需要考虑多个因素，以下是一些相关的步骤和注意事项：
1. 确定电路的电压和电流。
在选择断路器时，需要了解电路的工作电压和电流，以确保选择的断路器额定电压和电流不小于电路的实际电压和电流。
2. 确定电路的负载类型。
不同的负载类型（如电动机、照明、加热器等）具有不同的电流特性（如启动电流、运行电流、负载系数等），因此需要选择适合负载类型的断路器。
3. 确定电路的保护要求。
根据电路的保护要求（如过载保护、短路保护、接地故障保护等），选择具有相应功能的断路器。
4. 根据制造商提供的产品样本和技术数据表来选择断路器。
这些资料将提供关于断路器的各种数据，如额定电流、额定电压、额定短路开断电流等。
5. 在使用断路器时，需要按照制造商的推荐进行操作。
例如，在操作断路器时，应确保电路中的电流已经关闭或降至安全水平。
此外，在维护和检查断路器时，需要遵循安全规定，以防止电击和其他危险。
请注意，具体的计算方法和使用方法可能会因制造商、产品类型和特定应用而有所不同。
在选择和使用断路器时，建议参考相关的电气工程规范和标准，并遵循当地的安全规定。
如有需要，可以咨询专业的电气工程师或技术员以获取更详细的信息和指导。
断路器选型 短路分断能力ka 计算方法
断路器选型短路分断能力ka 计算方法文章标题：深度解析断路器选型与短路分断能力ka的计算方法在工业生产中，电力设备的安全性和可靠性是至关重要的，而断路器作为电路保护装置的一种，其选型和短路分断能力ka的计算方法更是备受关注。
本文将对断路器选型与短路分断能力ka进行全面解析，帮助读者更深入地理解这一重要的电力技术。
一、断路器选型1.1 断路器概述断路器是一种用于保护电路、设备和人员安全的电器设备，当电路中出现过载或短路故障时，断路器能够及时切断电路，防止事故的发生。
在电力系统中，正确选择合适的断路器至关重要。
1.2 断路器选型原则（1）额定电流：根据电路的负荷电流和运行条件，选择具有合适额定电流的断路器，以确保其正常运行。
（2）使用环境：考虑断路器的使用环境，选择适合的防护等级和环境温度范围。
（3）短路分断能力：确保断路器具有足够的短路分断能力来应对不同电路中的短路故障。
1.3 断路器选型方法断路器选型需要考虑诸多因素，包括负载类型、额定电流、短路电流等，可以采用计算和仿真的方法来辅助选择最合适的断路器型号。
二、短路分断能力ka的计算方法2.1 短路分断能力ka的概念短路分断能力ka是衡量断路器对短路电流的承受能力的参数，它代表了断路器在短路情况下能够安全地分断电路的能力。
2.2 短路电流计算方法短路电流的计算是确定断路器短路分断能力ka的重要步骤，可以根据电路的参数和连接方式采用不同的计算方法，例如对称短路电流和不对称短路电流的计算。
2.3 短路分断能力ka的确定确定断路器的短路分断能力ka需要考虑电路的短路电流大小、持续时间、对称成分和不对称成分等因素，以确保断路器在短路情况下能够可靠分断电路。
三、个人观点和理解在断路器选型和短路分断能力ka的计算中，除了符合电气规范和标准的要求外，更重要的是根据具体的电路和使用条件，进行深入分析和综合考虑，以选择合适的断路器和确定合理的短路分断能力ka。
随着电力系统的不断发展，断路器技术也在不断创新和改进，我个人认为在选型和计算中要密切关注最新的技术和标准，以提高电力系统的安全性和可靠性。
断路器(空气开关)的电流大小计算方法
断路器（空气开关）的电流大小计算方法：
1匹=735W≈750W
1.5匹=1.5×750W=1125W
2匹=2×750W=1500W
2.5匹=2.5×750W=1875 W 此计算法以此类推。
(1)例：3匹空调器应选择多少A的空气开关？（220V电压）
750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。
注：空气开关在额定负载时平均操作使用寿命20000次。
在了解了漏电开关，空气开关的原理、功能的情况下一般在为客户选配配电箱的过程中，应本着照明小，插座中、空调大的选配原则。
可根据客户的要求和装修个性的差异性，结合实际情况进行灵活的配电方案。
配电方案有无数种，以下就五种常用的配置方案特点、安装注意事项供客户参考。
断路器（空气开关）的选购及安装:
现代家居用电应按照明回路、电源插座回路、空调回路、分开布线，当其中一个回路（如插座回路）出现故障时，其他回路仍可以正常供电。
插座回路须安装漏电保护装置，防止家用电器漏电造成人身电击事故。
1、住户配电箱总开关一般选择双极63A小型断路器或双极漏电保护器。
2、照明回路一般16-20A小型断路器。
3、插座回路一般选择20-32A的漏电保护断路器。
4、空调回路一般选择20-40A小型断路器。
漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动跳闸，保护人体安全。
中压断路器合闸电流计算_概述说明以及解释
中压断路器合闸电流计算概述说明以及解释1. 引言1.1 概述中压断路器是电力系统中重要的保护设备之一，用于在线路出现故障时切断电路，以保证系统的安全稳定。
在正常情况下，当需要重新合上断开的电路时，中压断路器需要承受一定的电流负荷，这就是合闸电流。
本文将重点介绍中压断路器合闸电流计算相关知识。
根据不同的应用场景和需求，我们将从不同的角度对合闸电流进行概念、计算原理和影响因素进行深入探讨，并提供相关计算方法、工具和技术供读者参考。
1.2 文章结构本文共分为五个部分，每个部分都涉及到中压断路器合闸电流计算的不同方面。
第二部分将详细介绍合闸电流的概念和作用，在解释其基本原理后会对影响合闸电流的因素进行分析。
第三部分将重点介绍中压断路器合闸电流计算方法与步骤。
我们将从简化计算方法和标准计算方法两个方面进行说明，并通过实例演示和结果分析来加深读者对该计算过程的理解。
第四部分将介绍与中压断路器合闸电流计算相关的技术和工具。
我们将概述主要使用的技术原理和模型，并推荐一些常用的计算工具和软件，并提供使用说明。
此外，我们还会总结计算过程中需要注意的问题和解决方法，以帮助读者避免常见的计算错误。
最后，在第五部分中，我们将对已有研究成果进行总结与评价，同时展望未来的发展趋势和研究方向。
最后，我们将对全文进行结论总结，并给出针对读者的建议。
1.3 目的本文旨在深入探讨中压断路器合闸电流计算相关知识，并提供详细的计算方法、工具和技术供读者参考。
通过阅读本文，读者可以更加全面地了解中压断路器合闸电流计算的基本原理、影响因素以及应用方法，从而在实际工作中能够正确处理合闸电流计算问题，提高系统运行安全性和可靠性。
2. 中压断路器合闸电流计算2.1 合闸电流的概念和作用中压断路器合闸电流是指在正常条件下，使断路器从断开状态转变为接通状态时的电流值。
合闸电流对于中压断路器的性能以及系统安全具有重要作用。
合闸电流需要在设计范围内，不能超过断路器的额定承载能力，在确保设备和系统正常运行的前提下提供稳定可靠的电力供应。
数据中心断路器整定值计算
数据中心断路器整定值计算随着科技的不断发展，数据中心扮演着越来越重要的角色，成为现代社会运转的关键。
而在数据中心中，断路器作为核心设备之一，起着保护电路和设备的重要作用。
合理地设置断路器的整定值可以确保数据中心的运行安全和稳定性。
本文将介绍数据中心断路器整定值计算的相关内容。
一、断路器整定值的概念和意义在了解断路器整定值计算之前，我们首先需要明确断路器整定值的概念和其意义。
断路器整定值指的是在特定的负载及故障条件下，断路器必须具备的电流和时间动作特性。
断路器整定值的准确选择和合理计算，可以确保断路器在故障发生时可靠地切断电路，保护电气设备和人员的安全。
二、断路器整定值计算的基本原理断路器整定值计算是一个复杂而关键的过程，需要根据数据中心的具体情况和要求进行。
一般情况下，断路器整定值计算的基本原理包括：1. 负载电流计算：根据数据中心的负载情况，计算出断路器所需承载的电流。
这可以通过统计数据中心中各设备的额定电流，并考虑负载的平均值和峰值来确定。
2. 故障电流计算：在数据中心中，可能会发生各种类型的故障，如短路故障和过载故障。
根据故障类型和电气设备的特性，计算出相应的故障电流。
3. 动作时间计算：根据数据中心的可靠性要求和电气设备的故障耐受能力，计算出断路器的动作时间。
动作时间的计算需要考虑短路故障和过载故障两种情况。
三、断路器整定值计算的步骤基于以上的基本原理，我们可以将数据中心断路器整定值计算的步骤总结如下：1. 收集数据：收集数据中心相关设备的详细信息，包括负载电流、故障电流和动作时间要求等。
2. 计算负载电流：根据数据中心的负载情况，计算出断路器所需承载的电流。
一般可以通过分析负载曲线和设备额定电流来计算。
3. 计算故障电流：根据各种故障类型和电气设备的特性，计算出相应的故障电流。
4. 计算动作时间：根据数据中心的可靠性要求和电气设备的故障耐受能力，计算出断路器的动作时间。
5. 确定断路器整定值：根据计算的结果，确定合适的断路器整定值。
设备断路器选型计算方法
设备断路器选型计算方法当用电回路发生故障和短路时，断路器能够切断用电回路，保护用电设备。
如何选择合适的断路器，其计算方法如下：一、计算计算电流：1）三相负荷时：1.52/cos js js I P φ=⨯；js e P P Kx =⨯；其中，cos φ为功率因数， Kx 为需要系数，可根据《建筑电气常用数据》附表（P 23-27）查出。
由回路的计算电流大小，根据《施耐德电气配电产品选型手册》选择断路器。
依据计算电流从小到大，常用的断路器如下：C65断路器，计算电流不超过40A 的可选用该系列的，具体选型查手册8-16,8-17,8-18; 例1： 12js P KW =，cos 0.8φ=；12 1.52/0.822.8js I =⨯=，选断路器时，其额定电流 1.25js I I >；因此，选择的断路器的型号为：C65N-D32A/4P+30mA 。
Compact NS 塑壳断路器，计算电流在450A 以下的，可选用该系列断路器，常用的是NSX100，NSX160，NSX250系列的；例2： 40,cos 0.8js P KW φ==，40 1.52/0.876js I =⨯=，NSX100的满足要求；选断路器时，其额定电流 1.25js I I >，因此，选定的断路器型号为NSX100NTM100A/4P 。
注：1、断路器选择应注意按照负荷类型选取特性曲线。
计算机插座回路剩余电流动作装置选用A 型，其他的插座回路选C 型曲线；开水器断路器选用B 型曲线；配电照明回路断路器一般选用C 型曲线；电动机断路器选用D 型曲线；2、确定极性时，要确定设备的极性。
设备本身带有自控制功能，在一定条件下，能够实现自我切断，极性选择为4P ，带漏电保护时(+30mA/100mA)，极性也是4P 。
其他情况下为3P 。
3、选择TM （热磁脱扣单元）原因在于，价格便宜。
2）单相负荷时：4.55/cos js js I P φ=⨯；js e P P Kx =⨯；根据计算电流大小选择合适的断路器例3： 3,cos 0.8,js P KW φ==3 4.55/0.817.0625js I =⨯=；选断路器时，其额定电流 1.25js I I >；因此选定的断路器型号为C65N-C25A/2P+30mA注：1、单相负荷回路，极性通常选择为2P ，脱口曲线通常是C 型；2、负荷回路中都是单相负荷时，做照明时，通常选C10系列的，做插座时，通常选C20系列的；3、由配电箱引出的负荷回路中既有单相回路，又有三相回路时，所有的单相回路按123,,,l l l 分组排列，若有剩余，设置成预留回路，分别将所有123,,,l l l 相加，三个和值尽量差别较小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器的一般选用原则断路器的一般选用原则为：(1)断路器额定电流≥负载工作电流；(2)断路器额定电压≥电源和负载的额定电压；(3)断路器脱扣器额定电流≥负载工作电流；(4)断路器极限通断能力≥电路最大短路电流；(5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流≥1.25；(6)断路器欠电压脱扣器额定电压=线路额定电压。
（7）断路器瞬动电流/电动机启动电流=2.0～2.5选择要点1、断路器的额定工作电压不小于线路的额定电压。
2、断路器的额定电流不小于线路的计算负荷电流。
3、断路器的额定短路通断能力应不小于线路中可能出现的最大短路电流。
4、线路末端单相对地短路电流应不小于1.25倍断路器脱扣器整定电流;如果不能满足时，可采用单相接地保护断路器(如DW16型万能式断路器)或考虑在零线上装设电流互感器或采用带零序电流互感器的线路(或漏电继电器)来解决。
变压器中性点应接地。
5、欠电压脱扣器额定电压等于线路额定电压;是否需要带延时按使用场合的需要而定。
6、断路器分励脱扣器额定电压应等于控制电源电压。
7、电动传动机的额定工作电压应等于控制电源电压。
8、注意断路器接触方向，母联断路器应选用可在下方进线的断路器。
9、注意与其他电器的配合协调，各级断路器的过电流脱扣器整定值和延时应符合选择性配合要求。
10、电动机保护断路器的瞬时动作电流应考虑电动机的起动条件(电动机的种类、起动电流倍数和时间)交直流断路器选用计算(一)交流断路器选用计算1．选择电气参数的一般原则(1)断路器的额定工作电压大于或等于线路额定电压。
(2)断路器的额定电流大于或等于线路计算负载电流。
(3)断路器的额定短路通断能力大于或等于线路中可能出现的最大短路电流，一般按有效值计算。
2．如果选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。
如果这样还不能满足要求，则可考虑下述三种方案解决：1）采用级联保护(或称串级保护)方式，利用上一级断路器和该断路器一起动作来提高短路分断能力。
采用这种方案时，需将上一统断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80％左右。
2)采用限流断路器。
3)采用断路器加后备熔断器。
(4) 线路末端单相对地短路电流大于或等于1.25倍断路器瞬时(或短延时)脱扣器整定电流。
这对负载电流较小，配电线路较长的情况尤为重要。
因为线路较长时，末端短路电流较小，单相对地短路电流就更小。
在三相四线制中相零短路时，对地短路电流还要小些，有时比道电流脱扣器整定的电流还要小，不能使过电流脱扣器动作，因而在单相对地时失去保护。
在这种情况下，考虑在零线上装设电流互感器(其二次接电流继电器，对地短路时，继电器动作使断路器分断)，或采用带零序电流互感器的线路(或漏电继电器)来解决。
采用这些方法时，变压器中性点均应接地。
(5) 断路器欠电压脱扣器额定电压等于线路额定电压。
是否需要欠电压保护，应按使用要求而定，并非所有断路器都需要带欠电压脱扣器。
在某些供电质量较差的系统，选用带欠电压保护的断路器，反而会因为电压波动造成不希望的断电。
如必须带欠电压脱扣器，则应考虑有适当的延时。
(6)具有短延时的断路器，若带欠电压脱扣器，则欠电压脱扣器必须是延时的，其延时时间应大于或等于短路延时时间。
(7)断路器的分励脱扣器额定电压等于控制电源电压。
(8)电动传动机构的额定工作电压等于控制电源电压。
2．配电用断路器的选用计算除考虑上述一般选用原则外，还需考虑把系统的故障限制在最小范围内，防止故障时扩大停电区域，为此，需增加下列选用原则：(1)断路器的长延时动作电流整定值小于或等于导线允许载流量。
对于采用电线电缆的情况，可取电线电缆容许载流量的80％。
(2)3倍长延时动作电流整定值的可返回时间大于或等于线路中最大起动电流的电动机的起动时间。
(3)短延时动作电流整定值按下式选用——短延时动作电流，A；式中 IsdI——线路计算负载电流，A；d——电动机的起动电流倍数KS——电动机额定电流，A。
IN(4)瞬时电流整定值按下式选用式中 I——瞬时电流，A；in——电动机起动电流的冲击系数，一般取Kp＝1.7—2；KpI——最大的1台电动机的额定电流，A。
Nm(5)短延时的时间阶梯，按配电系统的分段而定，一般时间阶梯为2—3级。
每级之间的短延时时差为0.1-0.2s，其可返回时间应保证各级的选择性动作。
选定短延时阶梯后，最好按被保护对象的热稳定性加以校核。
3．电动机保护用断路器的选用计算使用断路器来保护电动机，必须注意电动机（主要是交流感应电动机）的两个特点：其一是具有一定的过载能力；其二是起动电流通常是额定电流的几倍（可逆运行或反接制动时甚至可达十几倍）。
所以，为了保证电动机可靠地运行和顺利地起动，在选择断路器时应遵循以下原则：（1）按电动机的额定电流来确定断路器的长延时动作电流整定值。
（2）断路器的6倍长延时动作电流整定值的可返回时间要长于电动机的实际起动时间。
（3）断路器的瞬时动作电流整定值：笼型电动机应为8～15倍脱扣器额定电流；绕线型电动机应为3～6倍脱扣器额定电流。
当然，对于需要频繁起动的电动机，如果断相运行机率不高或者有断相保护装置，采用熔断器与磁力起动器结合的方式来控制和保护，也是比较合适的，因为这种保护方式便于远距离控制。
电动机保护用断路器可分为两类：1)断路器只作保护而不负担正常操作。
2)断路器兼作保护和不频繁操作用。
选用原则：(1) Isd = In式中 Isd——长延时电流整定值，A；IN——电动机额定电流，A。
(2)瞬时整定电流Iin1)保护笼型异步电动机时2)保护绕线转子异步电动机时4．导线保护断路器的选用计算(1) Isd ≥ Id式小 Isd——长延时整定电流值，A；Id——线路计算负载电流，A；(2) Iin ＝ (6～20)Id式中 Iin——瞬时整定电流值，A。
5．断路器与上下级电器保护特性配合要求(1)断路器的长延则特性应低于被保护对象的允许过载特性。
(2)低压侧主开关短延时脱扣器与高压侧过电流保护继电器的配合级差为0.4—0.7s，视高压侧保护继电器的型式而定。
(3)低压侧主开关过电流脱扣器保护特性低于高压侧熔断器的熔化特性。
(4)上级断路器短延时整定电流大于或等于1.2倍下级断路器短延时或瞬时(若下级无短延时)整定电流。
(5)上级断路器的保护特性和下级断路器的保护特性不能交叉。
在级联保护方式时可以交叉，但交点短路电流应为下级断路器的80％。
(6)断路器与熔断器配合时，一般熔断器作后备保护。
应选择交接电流IB小于断路器的额定短路通断能力的80％，当短路电流大于IB时，应由熔断器动作。
(7)在具有短延时和瞬时动作的情况下，上级断路器瞬时整定电流小于或等于断路器的延时通所能力，大于或等于1.1倍下级断路器进线处的短路电流。
(二)直流断路器选用计算直流断路器的选用条件(1)额定工作电压＞直流线路的电压,考虑到反接制动和逆变条件，应大于2倍电路电压。
(2)额定电流≥直流线路的负载电流。
对于周期负载，可按其等效发热电流考虑。
(3)过电流动作整定值≥电路正常工作电流最大值，对于起动直流电动机，应避过电动机的起动电流。
(4)逆流动作整定值＜被保护对象允许的逆流数值。
(5)额定短路通断能力＞电路可能出现的最大短路电流。
对于快速断路器初始电流上升陡度(初始di／dt)＞电路可能出现最大短路电流的初始上升陡度。
(6)快速断路器分断的I2t＜与其配合的快速断路器的I2t.低压断路器使用的几点注意事项一、交流断路器用于直流电路交流断路器可以派生为直流电路的保护，但必须注意三点改变：1、过载和短路保护。
①过载长延时保护。
采用热动式(双金属元件)作过载长延时保护时，其动作源为I2R，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。
但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。
如果过载长延时脱扣器是采用全电磁式(液压式，即油杯式)，则延时脱扣特性要变化，最小动作电流要变大110％—140％，因此，交流全电磁式脱扣器不能用于直流电路(如要用则要重新设计)。
②短路保护。
热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流)，需将原交流的整定电流值乘上一个1．3的系数。
全电磁型的短路保护与热动电磁型相同。
2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。
辅助、报警触头，交直流通用。
电动操作机构，用于直流时要重新设计。
3、由于直流电流不像交流有过零点的特性，直流的短路电流(甚至倍数不大的故障电流)的开断；电弧的熄灭都有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量。
二、欠电压脱扣器如果线路电压降低到额定电压的70％(称为崩溃电压)，将使电动机无法起动，照明器具暗淡无光，电阻炉发热不足；而运行中的电动机，当其工作电压降低至50％左右(称为临界电压)，就要发生堵转(拖不动负载，电动机停转)，电动机的电流急剧上长，达6IN，时间略长，电动机将被烧毁。
为了避免上述情况的产生，就要求在断路器上装设欠电压脱扣器。
欠电压脱扣器的动作电压整定在(70％—35％)额定电压。
欠电压脱扣器有瞬动式和延时式(有1s、3s、5s…-．·)两种。
延时式欠电压脱扣器使用于主干线或重要支路，而瞬动式则常用于一般支路。
对于供电质量较差的地区，电压本身波动较大，接近欠电压脱扣器动作电压上限值，这种情况不适宜使用欠电压脱扣器。
三、安装方式断路器的基本安装方式是垂直安装。
但试验表明，热动式长延时脱扣器横装时，虽然散热条件有些不同，但它的动作值变化不大，作为短路保护的电磁铁，尽管反作用与重力有一些关系，横装时的误差也不过5％—10％左右，因此，采用热动—电磁式脱扣器的塑壳断路器也可以横装或水平安装。
但脱扣器如是全电磁式(油杯脱扣器)，横装时动作值误差高达20％—30％，鉴于此，装油杯脱扣器的塑壳式断路器只能垂直安装。
万能式(框架式)断路器只能垂直安装，这与它的手柄操作方向有关，与弹簧的储能操作有关，且电磁铁释放、闭合装置、欠电压脱扣器等与重力关系比塑壳式的要大，另外，很多万能式断路器还有抽屉式安装，它们无法横过来或水平操作。
对此，所有的万能式断路器都规定要垂直安装，且要求与垂直面的倾斜角不大于5。
四、上下进线如果导电连接(软联结)，脱扣器与动、静触头，灭弧室，出弧口等不在一个平面，如DZ5—20、TL一100C、TL—225B以及DWl5—1600、2500、4000和DW45等型号的断路器，它们既可上进线(断路器的“ON’’上端接电源线，“OFF"下端接负载)，也可下进线(“ON"上端接负载，“OFF"下端接电源)。
