铝基板和pcb板的区别

合集下载

PCB板材分类总结印制电路板

PCB板材分类总结印制电路板

PCB板材分类总结印制电路板印制电路板(Printed Circuit Board,简称PCB)作为一种重要的电子元器件,广泛应用于电子设备中的信号传输、功率传输、电磁屏蔽等方面。

根据不同的材料和工艺特点,PCB板材可以分为多种类型。

下面将对主要的PCB板材分类进行总结。

1.基础材料分类:- 硬质金属基板:如铝基板(Aluminum Base Board,简称AB),铜基板(Copper Base Board,简称CB)等。

这种基板具有良好的散热性能和机械强度,广泛应用于LED照明、通信设备等领域。

- 有机纤维素基板:如玻纤板(Glass Fiber Board,简称FR4),它是一种具有玻璃纤维增强材料的有机复合材料。

FR4具有优良的电气性能、机械强度和耐热性,是最常见的PCB板材。

- 高分子基板:如聚酰亚胺板(Polyimide Board,简称PI),这种基板具有优异的耐高温性能和耐化学性能,适用于高温环境下的应用,如航空航天、汽车电子等领域。

- 低介电常数材料:如PTFE(Teflon)板,这种基板具有低介电常数、低耗散因数和优良的高频性能,适用于高速传输和射频电路。

2.高频板分类:-PTFE板:PTFE是一种聚四氟乙烯材料,具有低介电常数和低损耗的特点,适用于高频高速传输和射频电路设计,是高频电路板的首选材料。

-RO4003C板:RO4003C是一种特殊的PTFE复合材料,它不仅具有PTFE的优点,还加入了陶瓷填料,提高了板材的介电常数和温度稳定性。

-PPO板:PPO是一种聚苯醚材料,具有优良的介电性能和稳定性,适用于高频电路和高速信号传输。

3.高频有源器件应用板材分类:-陶瓷基板:陶瓷基板由陶瓷材料制成,具有优异的导热性能和耐高温性能,适用于高功率射频器件和微波通信设备。

-金属陶瓷基板:金属陶瓷基板由金属材料与陶瓷材料复合而成,既具有金属的导电性能,又具有陶瓷的优异性能,适用于高频有源器件的封装。

pcb铝基板过炉后开裂原因

pcb铝基板过炉后开裂原因

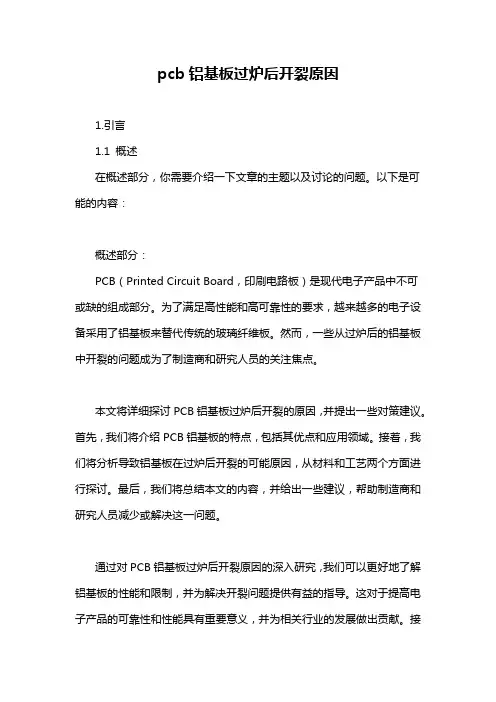

pcb铝基板过炉后开裂原因1.引言1.1 概述在概述部分,你需要介绍一下文章的主题以及讨论的问题。

以下是可能的内容:概述部分:PCB(Printed Circuit Board,印刷电路板)是现代电子产品中不可或缺的组成部分。

为了满足高性能和高可靠性的要求,越来越多的电子设备采用了铝基板来替代传统的玻璃纤维板。

然而,一些从过炉后的铝基板中开裂的问题成为了制造商和研究人员的关注焦点。

本文将详细探讨PCB铝基板过炉后开裂的原因,并提出一些对策建议。

首先,我们将介绍PCB铝基板的特点,包括其优点和应用领域。

接着,我们将分析导致铝基板在过炉后开裂的可能原因,从材料和工艺两个方面进行探讨。

最后,我们将总结本文的内容,并给出一些建议,帮助制造商和研究人员减少或解决这一问题。

通过对PCB铝基板过炉后开裂原因的深入研究,我们可以更好地了解铝基板的性能和限制,并为解决开裂问题提供有益的指导。

这对于提高电子产品的可靠性和性能具有重要意义,并为相关行业的发展做出贡献。

接下来,我们将开始介绍PCB铝基板的特点。

1.2 文章结构文章结构部分的内容可以包括以下内容:本文将首先介绍PCB铝基板的特点,然后深入探讨PCB铝基板过炉后开裂的原因。

在文章的结尾,将对前文进行总结,并提出一些对策建议。

其中,第一部分将以概述的形式介绍PCB铝基板的特点,包括其主要应用领域、结构特点以及优势等。

通过对PCB铝基板的特点进行概述,读者可以对其有一个整体的了解。

第二部分将详细探讨PCB铝基板过炉后开裂的原因。

该部分将分析可能导致PCB铝基板开裂的各种因素,如材料选择、制程参数、加热过程等。

通过深入分析这些原因,读者可以更加全面地了解为什么PCB铝基板会在过炉后出现开裂情况。

最后,在结论部分,将对前文进行总结,对PCB铝基板过炉后开裂的原因进行概括。

同时,根据前文的分析,提出一些对策建议,帮助读者预防和解决PCB铝基板过炉后开裂的问题。

这些对策建议可以包括材料选择的注意事项、制程参数的调整建议等。

如何选择PCB板材

如何选择PCB板材

如何选择PCB板材PCB板是电子设备中非常重要的一个组成部分,选择合适的PCB板材料对于电子界来说非常重要,如何选择合适的PCB 板材也是一个值得深思熟虑的问题。

在选择PCB板材之前,首先需要了解不同材料之间的差异,以便做出明智的选择。

在选择PCB板材时,需要考虑以下因素:1.耐高温性能:在电路板上做焊接时需要进行高温处理,这就需要PCB板材具有足够的耐高温性能。

一些化学基材料,如聚酰亚胺(PI)和氰基丙烯酸酯(CEM)材料,具有出色的耐高温性能。

2.耐腐蚀性能:PCB板材在制造和使用过程中可能会受到化学物质的腐蚀,例如氨气、氢氟酸等。

这就需要选择具有耐腐蚀性能的材料,如玻璃纤维增强材料(FR4)和氰基丙烯酸酯(CEM)材料。

3.导热性能:在一些高功率电子设备中,需要通过散热器将热量传递到周围环境中。

此时需要选择具有良好导热性能的材料,如金属基板或陶瓷基板。

4.机械强度:在电子设备的制造和运输过程中可能会有不同程度的振动和冲击。

因此,需要选择具有较高机械强度的材料,如FR4和聚亚酰胺等。

5.EMI(电磁干扰):电子设备可能会对周围环境产生EMI 干扰,如电磁辐射和电磁波。

因此,需要选择具有较好EMI屏蔽性能的材料,例如金属基板。

以上是选择PCB板材的一些关键考虑因素,但实际应用时,还需要综合考虑更多因素,如成本、可靠性和生产加工工艺。

为了更好的帮助读者选择合适的PCB板材,我们接下来将对几种常见的PCB板材进行详细介绍:1.FR-4材料FR-4是一种玻璃纤维增强材料,广泛应用于PCB板材制造中。

FR-4材料的优点是价格便宜、可靠性高、性能稳定等。

其缺点是导热性能较差,不适用于高功率电子设备。

2.铝基板铝基板是一种导热性能良好的PCB板材,适用于高功率电子设备的散热要求。

铝基板的优点是导热性能好、重量轻、成本低等。

其缺点是可靠性略低。

3.陶瓷基板陶瓷基板具有导热性能和机械强度良好、稳定性高等优点,通常用于高频率和高功率应用。

pcb板材质的种类

pcb板材质的种类

p cb板材质的种类
基础材料分类:
硬质板(R i g i d B o a r d):由固态树脂和增强材料(如玻璃纤维)组成,通常用于常规的刚性电路板。

柔性板(F l e x i b l e B o a r d):采用柔性材料(如聚酰亚胺)制成,能够弯曲和折叠,适用于需要弯曲或体积较小的应用。

刚柔结合板(R i g i d-F l e x B o a r d):结合了硬质板和柔性板的特点,可同时满足刚性和柔性需求,常见于复杂的电子设备。

绝缘材料分类:
F R-4:最常见的绝缘材料,由玻璃纤维和环氧树脂构成,具有良好的机械强度和绝缘性能。

聚酰亚胺(P o l y i m i d e):具有出色的高温稳定性和柔性,适用于高温环境和柔性电路板。

F R-1、F R-2、F R-3:常见的廉价绝缘材料,用于较低要求的应用。

金属材料分类:
铜箔(C o p p e r F o i l):用于制作电路层和导电路径,常见的厚度有1o z(约35μm)、2o z等。

— 1 —
铝基板(A l u m i n u m S u b s t r a t e):将铝作为基底材料,用于散热要求较高的电子器件。

特殊材料分类:
P T F E(P o l y t e t r a f l u o r o e t h y l e n e):具有优异的绝缘性和高频特性,常用于高频电路和射频应用。

高频陶瓷(H i g h-F r e q u e n c y C e r a m i c):用于高频电路,具有优异的介电性能和低损耗。

— 2 —。

pcb板是什么材料

pcb板是什么材料

pcb板是什么材料PCB板是什么材料。

PCB板(Printed Circuit Board)是一种用于支持电子元件的基板,它具有导电路径和连接点,用于通过铜箔等导电材料连接电子元件。

PCB板是现代电子产品中不可或缺的一部分,它的材料选择对于电子产品的性能和可靠性至关重要。

PCB板的主要材料包括基板材料、导电层材料和保护层材料。

基板材料是PCB板的主体,用于支撑和连接电子元件。

常见的基板材料包括FR-4玻璃纤维、铝基板和陶瓷基板。

FR-4玻璃纤维是最常用的基板材料,它具有良好的绝缘性能、耐热性能和机械强度,适用于大多数电子产品的制造。

铝基板具有良好的散热性能,适用于需要高功率和高密度集成的电子产品。

陶瓷基板具有优异的高频性能和耐高温性能,适用于无线通信和高频电子产品。

导电层材料是用于制作PCB板上的导线和连接点的材料。

常见的导电层材料包括铜箔和银浆。

铜箔是最常用的导电层材料,它具有良好的导电性能和加工性能,适用于大多数PCB板的制造。

银浆具有更高的导电性能,适用于高端电子产品的制造。

保护层材料是用于保护PCB板上的导电层和连接点的材料。

常见的保护层材料包括有机覆盖膜、焊膏和阻焊油墨。

有机覆盖膜具有良好的绝缘性能和耐热性能,能够有效保护PCB板上的导电层和连接点。

焊膏用于固定电子元件和导电层之间的连接,同时也具有一定的保护作用。

阻焊油墨用于覆盖PCB板上的不需要焊接的区域,起到隔离和保护的作用。

总的来说,PCB板的材料选择对于电子产品的性能和可靠性至关重要。

不同的材料具有不同的特性和适用范围,制造PCB板时需要根据具体的产品要求和应用场景来选择合适的材料。

随着电子产品的不断发展和创新,PCB板的材料也在不断更新和完善,以满足不同产品的需求。

希望本文能够帮助读者更好地了解PCB 板的材料及其特性,为电子产品的设计和制造提供参考。

最新pcb板,各种基材的区别电子教案

最新pcb板,各种基材的区别电子教案

PCB板,板材的区别:小学语文毕业试题6姓名:时间:120分钟得分:一、基础知识。

(27分)1、准确拼读,漂亮写。

(5分)miǎo qiǎn mián dǐng()小调兵()将连()不断一言九()náo xiápái huái ruìxuězhào fēng nián不屈不()应接不()()不前()2、”小能人制作大赛“的参赛队员有姓“申、凌、黄、喻、范”五位选手,请你根据音序把这五位选手排好出场顺序。

(2分)3、把【】里合适的音节、字、词填在括号里。

(4分)①郝副营长衣着.()朴素,一手夹着.()自制的烟卷,拿着火柴盒,一手轻轻地划着.()火柴。

【zhe zhu ózháo】②( )静和氏()逃()【璧壁避僻】③太阳一晒,积雪就()了。

【溶化融化熔化】④一座()的拱桥,宛如飞虹,沟通两岸。

【精妙精致精细】4、根据要求填空。

(6分)⑴给带点的字选择正确的义项(填序号)。

(2分)“失”的解释有:①没有掌握住;②没有达到目的;③错误、疏忽;④改变常态。

大惊失.色()大失.所望()失.火()千虑一失.()⑵在括号里填上带点词三反义词。

(2分)①浓雾漫漫散开,眼前的景物不再(),渐渐清晰..起来。

②面对惊慌失措....的众人,哈尔威船长却()地指挥着大家。

⑶在括号里填上一个合适的词语。

(2分)优美的()严峻的()微弱的()艰巨的()5、按要求完成练习。

(6分)⑴将所给的选项按正确的顺序全部填入句子中。

汉字是文字。

A.高度智慧的B.我们祖先C.凝结了D.创造的⑵将军向那位跟云中山化为一体的军需处长敬了一个军礼。

(缩句)⑶我整整用了差不多半天的时间才把这本书看完。

(修改病句)⑷在括号里填上恰当的关联词语。

()这里的松树争着承接天上的阳光,()每一棵都这么修长、挺直。

⑸把下面的句子换一种说法,意思不变。

浅谈LED铝基板与普通PCB板的区别

浅谈LED铝基板与普通PCB板的区别

浅谈LED铝基板与普通PCB板的区别
作者:深联电路
LED线路板,是印刷线路板的一种,是在导热性比较好的铝材平面上印刷线路,再将电子元件焊接于上面。

PCB板是印刷线路板的简称,LED铝基板和FR-4玻纤线路板都同属PCB。

拿LED铝基板和FR-4玻纤线路板相比较,LED铝基板的不同在于,它所用的是铝基材料,其导热性比普通FR4材料的要好得多。

因为铝基板良好的散热性适应于现在很多大功率电器的要求,目前大部分铝基板用于LED照明灯具的生产。

而FR-4玻璃纤维线路板是传统的电子产品线路板,由于具有良好的绝缘、抗腐蚀、抗压、多层印刷等特点,应用广泛,在通讯、汽车、医疗、工控、安防等领域中都有用到。

LED铝基板的产品质量主要考虑是铝材的材料型号,硬度,表面和厚度,也要跟据产品的发热量选择适合的型号尺寸。

FR-4玻纤线路板是比较成熟的产品,LED显示屏上用的多般都是用FR-4玻纤线路板。

目前灯饰领域会用到三种线路板:用于生产led软灯条的叫FPC线路板;普通灯饰产品使用的是玻纤板;照明产品使用的多为铝基板。

pcb板的材料

pcb板的材料

pcb板的材料PCB板的材料。

PCB板(Printed Circuit Board)是电子产品中不可或缺的部分,它承载着电子元件并提供了它们之间的连接。

PCB板的材料选择对于电子产品的性能和稳定性起着至关重要的作用。

在选择PCB板的材料时,需要考虑到电路的复杂性、工作环境、成本和可靠性等因素。

下面将介绍几种常见的PCB板材料及其特点。

首先,FR-4是最常见的PCB板材料之一。

它是一种玻璃纤维复合材料,具有优良的绝缘性能、耐热性和机械强度。

FR-4材料适用于大多数一般性的电子产品,如家用电器、通讯设备等。

它的成本相对较低,是许多电子产品制造商的首选。

除了FR-4,铝基板也是一种常用的PCB板材料。

铝基板具有良好的散热性能,适用于需要高功率和高密度电子元件的产品,如LED照明、汽车电子等。

铝基板的散热性能可以有效降低电子元件的工作温度,提高产品的稳定性和可靠性。

另外,还有一种叫做高频板的PCB材料。

高频板通常采用PTFE(聚四氟乙烯)或者PTFE玻璃纤维复合材料制成,具有优异的介电性能和高频特性。

这种材料适用于无线通讯、雷达系统等高频电子产品,能够有效减小信号传输时的损耗和干扰。

此外,金属基板也是一种常用的PCB板材料。

金属基板通常采用铝或铜作为基材,具有良好的导热性能和机械强度。

金属基板适用于需要高密度布线和散热要求较高的电子产品,如电源模块、电机驱动器等。

最后,还有一种叫做柔性电路板的PCB材料。

柔性电路板采用柔性基材,如聚酯薄膜或聚酰亚胺薄膜,具有良好的柔韧性和弯曲性能。

柔性电路板适用于需要弯曲安装的电子产品,如可穿戴设备、手机等。

综上所述,不同的PCB板材料具有不同的特点和适用范围。

在选择PCB板材料时,需要根据产品的特性和要求进行综合考虑,以确保电子产品具有良好的性能和稳定性。

同时,随着技术的不断发展,新型的PCB板材料也在不断涌现,为电子产品的设计和制造提供了更多的选择。

铝基板基本知识

铝基板基本知识

铝基板制作工艺流程
领料——剪切 2、 开料的目的 将大尺寸的来料剪切成生产所需要的尺寸 3、 开料注意事项 ① 开料首件核对首件尺寸 ② 注意铝面刮花和铜面刮花 ③ 注意板边分层和披锋
二、 钻孔
1、 钻孔的流程 打销钉——钻孔——检板 2、 钻孔的目的 对板材进行定位钻孔对后续制作流程和客户组装提供辅助 3、 钻孔的注意事项 ① 核对钻孔的数量、空的大小 ② 避免板料的刮花 ③ 检查铝面的披锋,孔位偏差 ④ 及时检查和更换钻咀 ⑤ 钻孔分两阶段,一钻:开料后钻孔为外围工具孔 二钻:阻焊后单元内工具孔
八、FQC,FQA,包装,出货
1、流程 FQC——FQA——包装——出货 2、目的 ① FQC 对产品进行全检确认 ② FQA 抽检核实 ③ 按要求包装出货给客户 3、注意 ① FQC 在目检过程中注意对外观的确认,作出合理区分 ② FQA 真对 FQC 的检验标准进行抽检核实 ③ 要确认包装数量,避免混板,错板和包装破损
金属基层 绝缘金属基板采用何种金属,需要取决于金属基板的热膨胀系数,热传导能力, 强度,硬度,重量,表面状态和成本等条件的综合考虑。 一般情况下,从成本和技术性能等条件来考虑,铝板是比较理想的选择。可供选 择的铝板有 6061,5052,1060 等。如果有更高的热传导性能、机械性能、电性 能和其它特殊性能的要求,铜板、不锈钢板、铁板和硅钢板等亦可采用。
DielcctricLayer 绝缘层:绝缘层是一层低热阻导热绝缘材料。厚度为:0.003” 至 0.006”英寸是铝基覆铜板的核心技术所在,已获得 UL 认证。BaseLayer 基层: 是金属基板,一般是铝或可所选择铜。铝基覆铜板和传统的环氧玻璃布层压板等。
电路层(即铜箔)通常经过蚀刻形成印刷电路,使组件的各个部件相互连接,一 般情况下,电路层要求具有很大的载流能力,从而应使用较厚的铜箔,厚度一般 35μm~280μm;导热绝缘层是铝基板核心技术之所在,它一般是由特种陶瓷填充 的特殊的聚合物构成,热阻小,粘弹性能优良,具有抗热老化的能力,能够承受 机械及热应力。该公司生产的高性能铝基板的导热绝缘层正是使用了此种技术, 使其具有极为优良的导热性能和高强度的电气绝缘性能;金属基层是铝基板的支 撑构件,要求具有高导热性,一般是铝板,也可使用铜板(其中铜板能够提供更 好的导热性),适合于钻孔、冲剪及切割等常规机械加工。 PCB 材料相比有着其它材料不可比拟的优点。适合功率组件表面贴装 SMT 公艺。 无需散热器,体积大大缩小、散热效果极好,良好的绝缘性能和机械性能。

LED散热用铝基pcb好还是陶瓷pcb呢

LED散热用铝基pcb好还是陶瓷pcb呢

LED散热用铝基pcb好还是陶瓷pcb呢在LED行业,会用到铝基板或者陶瓷pcb,铝基板和陶瓷pcb到底那个更好呢?LED 的散热主要是看芯片,LED散热除了芯片的散热,还有介电常数以及热膨胀系数。

今天小编从材质等方面详细阐述一下:铝基pcb铝基板是属于金属基板,采用的板材主要有1000系、5000系和6000系,这三系铝材的基本特性如下:一,5000系列代表5052、5005、5083、5A05系列。

5000系列铝板属于较常用的合金铝板系列,主要元素为镁,含镁量在3——5%之间,其又称为铝镁合金。

主要特点为密度低、抗拉强度高、延伸率高等。

在相同面积下铝镁合金的重量低于其他系列,故常用在航空方面,比如飞机油箱。

二,1000系列代表1050、1060、1070,1000系列铝板又称为纯铝板,在所有系列中1000系列属于含铝量最多的,纯度可以达到99.00%以上。

由于不含有其他技术元素,所以生产过程比较单一,价格相对比较便宜,是目前常规工业中最常用的一个系列。

三,1000系列代表1050、1060、1070,1000系列铝板又称为纯铝板,在所有系列中1000系列属于含铝量最多的,纯度可以达到99.00%以上。

由于不含有其他技术元素,所以生产过程比较单一,价格相对比较便宜,是目前常规工业中最常用的一个系列。

在看一下陶瓷pcb陶瓷基板——是指铜箔在高温下直接键合到氧化铝(Al2O3)或氮化铝(AlN)陶瓷基片表面(单面或双面)上的特殊工艺板。

所制成的超薄复合基板具有优良电绝缘性能,高导热特性,优异的软钎焊性和高的附着强度,并可像PCB板一样能刻蚀出各种图形,具有很大的载流能力。

陶瓷pcb具有以下一些特点:◆机械应力强,形状稳定;高强度、高导热率、高绝缘性;结合力强,防腐蚀。

◆极好的热循环性能,循环次数达5万次,可靠性高。

◆与PCB板(或IMS基片)一样可刻蚀出各种图形的结构;无污染、无公害。

◆使用温度宽——55℃——850℃;热膨胀系数接近硅,简化功率模块的生产工艺。

什么是单面板,双面板,多层板,铝基板,阻抗板,FPC软板

什么是单面板,双面板,多层板,铝基板,阻抗板,FPC软板

什么是单面板,双面板,多层板,铝基板,阻抗板,FPC软板一、什么是单面板?单面板就是在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。

因为导线只出现在其中一面,所以我们就称这种PCB叫作单面板(Single-sided)。

因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必须绕独自的路径),所以只有早期的电路才使用这类的板子;单面板的布线图以网路印刷(Screen Printing)为主,亦即在铜表面印上阻剂,经蚀刻后再以防焊阻印上记号,最后再以冲孔加工方式完成零件导孔及外形。

此外,部份少量多样生产的产品,则采用感光阻剂形成图样的照相法。

二、什么是双面板?什么是双面板,怎么看一块板是双面板及双面板的定义,这些疑问相信对一些刚从事电路板行业的新手朋友来说是很模糊的,常常听说有单面板,双面板,多层板,铝基板,阻抗板,FPC软板等,却又不能区别开来,有时与客户谈起来也不够自信,不能确认说法是否正确,今天我们就带领这些新手朋友们学习一下怎么确认双面板!严格意义上来说双面板是电路板中很重要的一种PCB板,他的用途是很大的,看一板PCB板是不是双面板也很简单,相信朋友们对单面板的认识是完全可以把握的了,双面板就是单面板的延伸,意思是单面板的线路不够用从而转到反面的,双面板还有重要的特征就是有导通孔。

简单点说就是双面走线,正反两面都有线路!一句慨括就是:双面走线的板就是双面板!有的朋友就要问了比如一块板双面走线,但是只有一面有电子零件,这样的板到底是双面板还是单面板呢?答案是明显的,这样的板就是双面板,只是在双面板的板材上装上了零件而已!三、什么是多层板?怎么看一块板是不是多层板,多层板有那些特点,什么是多层板,多层板的用处是那些?今天我们来解答朋友们心中对多层板模糊的概念,认识多层板的特征,从而清晰地辩别多层板!多层板顾名思议就是两层以上的板,上面也给大家说过了什么是双面板,那么多层板也就是超过两层,比如说四层,六层,八层等等,大家一定要记得多层板是没有奇数的,全都是2的倍数,这些是基本常识,大家在以后的生活不要搞笑话!既然多层板是双面板的倍数,那么他应该也有双面板的特点:大于二层板的导电走线图,层与层之间有绝缘材料隔开,且层之间的导电走线图必须按电路要求相连经过钻压、黏台而成的印制板叫做多层电路板,多层电路板的优点有因为导电线是多层钻压的因些密度高,不用展开,体积就会比较小,重量也相对来说轻一点,因为密度高,减少了元器件的空间距离因此不是那么容易坏也就是说稳定性比较可靠,层数较多从而加大了设计的灵活性,从而起到阻抗一定的电路形成高速传输的目的,正因为有这些优点,相对也有一些不足比如说造价高,生产时间长,检测难等等,不过这些不足对多层板的用途一点也不影响,多层印制电路是电子技术向高速度、多功能、大容量、小体积方向发展的必然产物。

pcb板材料

pcb板材料

pcb板材料PCB板材料。

PCB(Printed Circuit Board)即印刷电路板,是电子元器件的支撑体,也是电路连接的载体。

在PCB的制作过程中,选择合适的板材材料是非常重要的,因为不同的材料具有不同的性能特点,对电路板的性能和稳定性有着直接的影响。

首先,我们来介绍一下常见的PCB板材料类型。

目前市面上常见的PCB板材料主要包括FR-4、铝基板、陶瓷基板和高频板等。

其中,FR-4是最为常见的一种材料,它是一种玻璃纤维覆盖着的环氧树脂基材,具有良好的机械性能和绝缘性能,适用于一般的电子产品;铝基板则是以铝基材为基础,具有良好的散热性能,适用于高功率LED照明产品;陶瓷基板则具有优异的高频特性和耐高温性能,适用于无线通信设备和雷达系统等高频电路;高频板则是专门用于高频电路设计,具有低介电常数和低损耗等特点。

其次,我们来详细了解一下不同PCB板材料的性能特点。

FR-4材料具有较好的机械性能和绝缘性能,适用于一般的电子产品,但其介电常数较高,不适用于高频电路设计;铝基板具有良好的散热性能,适用于高功率LED照明产品,但其加工难度较大,成本也相对较高;陶瓷基板具有优异的高频特性和耐高温性能,适用于无线通信设备和雷达系统等高频电路,但其加工成本较高;高频板具有低介电常数和低损耗等特点,适用于高频电路设计,但其价格相对较高。

最后,我们需要根据具体的电路设计要求来选择合适的PCB板材料。

在选择材料时,需要考虑电路的工作频率、功率、环境温度等因素,以及成本和加工难度等因素。

一般而言,对于一般的电子产品,FR-4材料是一个较为经济实用的选择;对于高功率LED照明产品,铝基板是一个较为合适的选择;对于高频电路设计,陶瓷基板和高频板则是更为合适的选择。

综上所述,选择合适的PCB板材料对于电路性能和稳定性具有直接的影响,因此在设计和制作PCB时,需要根据具体的要求来选择合适的材料,以确保电路的性能和稳定性。

希望本文能够对PCB板材料的选择提供一定的帮助和指导。

PCB线路板基板材料分类

PCB线路板基板材料分类

PCB线路板基板材料分类PCB线路板(Printed Circuit Board,简称PCB)是电子元器件焊接、布线和支撑的重要基础,是电子产品中不可或缺的组成部分。

根据其基板材料的不同,PCB线路板可以分为多种分类。

下面将详细介绍几种常见的PCB线路板基板材料分类。

1.常规FR4材料常规FR4(Flame Retardant 4)材料是目前最常见的PCB基板材料之一,它是一种玻璃纤维衬底,通过环氧树脂粘合剂进行结合。

常规FR4材料具有良好的电气绝缘性能、耐高温性能和机械强度,被广泛应用于消费类电子产品、通信设备、计算机硬件等领域。

常规FR4材料常用的厚度有0.2mm、0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.6mm等。

2.高TG材料高TG(Glass Transition Temperature)材料是在常规FR4基础上进一步改进的一种材料,其玻璃化转变温度高于常规FR4材料,通常为150℃以上。

高TG材料在高温环境下具有更好的稳定性,可以提高PCB线路板的耐热性和耐振性,适用于大功率电子设备、汽车电子、航空航天等领域。

3.金属基板材料金属基板材料是一种以金属作为基板的PCB材料,具有优异的散热性能和机械强度。

其中铝基板和铜基板是较为常见的金属基板材料。

铝基板一般采用铝材料和复合材料进行制造,广泛应用于LED照明、电源模块等领域。

铜基板则采用纯铜材料作为基底,适用于需要高导热性和高频信号传输的场合,如功放、雷达、移动通信等。

4.载板材料载板材料主要用于高密度插件封装技术,其中最常见的是陶瓷板。

陶瓷板具有优异的耐热性、导热性和电气绝缘性能,常用于电机控制器、功率模块器件等高性能应用中。

5.特殊材料除了上述常见的PCB基板材料,还存在一些特殊的基板材料,如聚酰亚胺(PI)材料、聚四氟乙烯(PTFE)材料等。

这些材料具有极高的绝缘性能、耐高温性能和化学稳定性,常用于航空航天、国防军工等领域的特殊应用。

PCB版类型材质分析

PCB版类型材质分析

PCB板包括:单面的纸板(94HB,94VO,22F,CEM-1.CEM-3),玻纤板(FR4,单面,双面,多层PCB电路板,阻抗板,盲埋孔板),铝基电路板(单面铝基板,双面铝基板),铜基板(单面铜基板,双面铜基板),陶瓷板,以及高难度高TG板,单面纸板的厚度有0.8。

1.0。

1.2。

1.6。

FR4的板厚有0.2(超薄)。

0.4,0.6。

0.8。

1.0。

1.2。

1.6。

2.0。

3.0。

3.2。

其中需要说明的就是阻抗板和盲埋孔板,这个难度越大价格也会越贵,铝基板最薄可做到0.3厚,导热有1.0。

2.0。

3.0不等,其中导热越高,价格也会高点,PCB板的价格取决于。

板材,板厚,工艺,以及外型,还有孔数,超孔或是超长的板价格会适当的提高一点,外型如比较难做,也会适当的调高点94HB为普通纸板,不防火(最低端的材料,不能做电源板);94V0/FR-1为阻燃纸板(不适用于高温高湿的环境);22F为单面半玻纤板;CEM-1为单面玻纤板;CEM-3为双面半玻纤板(除去双面纸板以外是双面板当中最低端的板材,简单的双面板可以用这种板材);FR-4为双面玻纤板。

玻纤板就是FR4环氧板合成:专用电子布浸以环氧酚醛树脂等材料经高温高压热压而成。

特性:具有较高的机械性能和介电性能,较好的绝缘性能和耐热性及耐潮性,并有良好的机械加工性。

用途:应用于电机电器设备中作绝缘结构零部件。

规格:1020*1220MM 厚度:0.2-20MM其中94HB和94V-0是纸板来的,FR-4就是玻纤板,目前的单价,94V-0的单面板应该是RMB180左右一个平方,FR-4的单面板应该是RMB300左右一个平方,而FR-4双面板就要RMB480左右一个平方了。

一般的电源和民用产品,使用94V-0就可以满足安规的要求。

PCB(PrintedCircuitBoard),中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。

PCB制板说明的解释

PCB制板说明的解释

关于PCB制板说明的解释一、PCB板加工类型:1.加工类型一般分为新设计加工和旧板重投,新设计加工的电路板会按照电路板各项收费标准收费,一般包括工程费、菲林费、无铅喷锡费以及一些其他特殊工艺和检验标准收费;2.旧版重投,一般只收取最低消费,各个厂家会有所不同,一般是2层400元;4层600元;6层800元;8层1000元左右的收费标准收费。

二、文件格式:1.投板时一般提供Gerber文件、PDF文件和相应的制图软件版本号。

三、制板工艺1.常规板(常用);2.软板;3.HDI(高密度互连板,不同于埋盲孔板,比其更复杂);4.高频板;5.埋盲孔板;6.软硬结合板;软硬结合板埋盲孔板软板四、成型方式7.一般硬板的成型方式都是数控铣切,软板一般都是激光铣切,默认选数控铣切即可。

五、基材/板材常见基材:Tu662 、Tu752、S1141、S1000、Tu872 SLK、FR-4、TG-1501.FR-4(环氧树脂):可以做2-12层的PCB,应用最广泛,默认TG值是135(玻璃态转化温度)。

2.S1000(S1000-2):军品PCB使用较多,TG值较高可达到180,如对PCB板要求较高可选择此基材,但单价会比PR-4贵20%左右。

3.铝基板:价格高,优点是散热好,主要用在大功率产品,也充当散热片使用,例如大功率LED照明灯;PS:TG值是玻璃态转化温度(PCB融化温度),对于PCB耐温有很高要求的可以明确要求TG值;TG值越高则价格越贵,TG-170比TG-135的板材贵20%左右。

六、“验收等级”与“板厚”1.验收等级:军品板选择军品验收,民品板选择民品2级;其区别在于检验标准和过程不同,军品2.板厚:常规板厚 1.6mm,公差方面符合使用要求即可,高精度成本会增加;验收等级确认后,默认公差也会相应的确认;3.PCB的厚度和层数没有关系;板厚还有0.6, 0.8, 1.0, 1.2, 2.0, 2.4等多种尺寸。

什么是铝基板的用途和作用

什么是铝基板的用途和作用

什么是铝基板的用途和作用铝基板是一种用于电子产品制造的散热材料,其用途和作用如下:1. 散热:铝基板具有优良的导热性能,可以有效地将电子器件产生的热量迅速传输并散发到周围环境中,确保电子器件的正常工作温度,防止过热损坏。

2. 机械支撑:铝基板具有高强度和刚性,可以作为电子器件的机械支撑结构,保护器件免受外部冲击和振动的影响,提高其稳定性和可靠性。

3. 电气隔离:铝基板具有良好的电绝缘性能,可以有效地隔离电子器件之间的电气信号和电气噪声,提高电路的抗干扰能力和稳定性。

4. 焊接性能:铝基板上的金属层可以很好地与电子器件进行焊接,确保焊接接触良好,减少焊接接触电阻,提高电子器件的性能和可靠性。

5. 尺寸稳定性:铝基板具有低热膨胀系数,能够保持在不同温度下的稳定尺寸,确保电子器件在各种环境条件下的正常工作和使用寿命。

6. 防腐性能:铝基板具有良好的耐腐蚀性能,可以在恶劣的工作环境中使用,如高温、潮湿等环境下,不容易生锈和腐蚀,提高电子器件的使用寿命。

7. 轻量化设计:铝基板相比传统的陶瓷基板和玻璃纤维基板具有更轻的重量,可以实现电子器件的轻量化设计,减轻整体产品的重量,提高携带和使用的便利性。

8. 兼容性好:铝基板可以与其他材料和工艺兼容,可以与各种电子器件和元器件进行组合和集成,方便设计师进行定制化的设计和制造。

9. 成本效益高:相比于其他散热材料,铝基板具有较低的制造成本和较高的生产效率,能够满足大规模生产的需求,降低产品的制造成本。

10. 环保特性:铝基板是由铝和其他材料组成,可以进行回收再利用,减少资源浪费和环境污染。

总之,铝基板在电子产品制造中扮演着重要的角色,其用途和作用包括散热、机械支撑、电气隔离、焊接性能、尺寸稳定性、防腐性能、轻量化设计、兼容性好、成本效益高和环保特性。

铝基板的广泛应用推动了电子产品的发展和进步,使得电子产品更加高效、稳定和可靠。

铝基板 FPC

铝基板 FPC

铝基板FPC铝基板(金属基散热板(包含铝基板,铜基板,铁基板))是一种独特的金属基覆铜板(结构见下图),它具有良好的导热性、电气绝缘性能和机械加工性能。

福斯莱特铝基板图片(20张)编辑本段特点●采用表面贴装技术(SMT);路灯铝基板●在电路设计方案中对热扩散进行极为有效的处理;●降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命;●缩小产品体积,降低硬件及装配成本;●取代易碎的陶瓷基板,获得更好的机械耐久力。

结构铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成,它的结构分三层:yer线路层:相当于普通PCB的覆铜板,线路铜箔厚度loz至10oz。

DielcctricLayer绝缘层:绝缘层是一层低热阻导热绝缘材料。

厚度为:0.003”至0.006”英寸是铝基覆铜板的核心技术所在,已获得UL认证。

BaseLayer基层:是金属基板,一般是铝或可所选择铜。

铝基覆铜板和传统的环氧玻璃布层压板等,目前市场上主流的是福斯莱特铝基板。

电路层(即铜箔)通常经过蚀刻形成印刷电路,使组件的各个部件相互连接,一般情况下,电路层要求具有很大的载流能力,从而应使用较厚的铜箔,厚度一般35μm~280μm;导热绝缘层是铝基板核心技术之所在,它一般是由特种陶瓷填充的特殊的聚合物构成,热阻小,粘弹性能优良,具有抗热老化的能力,能够承受机械及热应力。

该公司生产的高性能铝基板的导热绝缘层正是使用了此种技术,使其具有极为优良的导热性能和高强度的电气绝缘性能;金属基层是铝基板的支撑构件,要求具有高导热性,一般是铝板,也可使用铜板(其中铜板能够提供更好的导热性),适合于钻孔、冲剪及切割等常规机械加工。

PCB材料相比有着其它材料不可比拟的优点。

适合功率组件表面贴装SMT公艺。

无需散热器,体积大大缩小、散热效果极好,良好的绝缘性能和机械性能。

编辑本段铝基板分类经由以上散热途径解释,可得知散热基板材料的选择与其LED晶粒的封装方式于LED热散管理上占了极重要的一环,后段将针对LED 散热铝基板做概略说明。

铝基板的优缺点

铝基板的优缺点

铝基板的优缺点
铝基板铝基板是一种具有良好散热功能的金属基覆铜板,一般单面板由三层结构所组成,分别是电路层(铜箔)、绝缘层和金属基层。

常见于LED照明产品。

有正反两面,白色的一面是焊接LED引脚的,另一面呈现铝本色,一般会涂抹导热凝浆后与导热部分接触。

目前还有陶瓷基板等等。

铝基板的优点1、更适应于SMT工艺;
2、符合RoHs要求;
3、对散热经行了有效的处理,从而降低模块运行温度,延长使用寿命,提高可靠性;
4、体积在减小,减少散热器和其它硬件(包括热界面材料)的装配面积,缩小产品体积,降低硬件及装配成本;
5、机械耐久力好,相比一些简单工艺流程制作的陶瓷电路板要好。

铝基板的缺点1、成本较高:相比于其他平价的商品而言,铝基板的价格的占了产品价格的30%以上就不太符合标准了。

2、目前主流的只能做单面板,做双面板工艺难度大:目前国内都是单面板做得比较熟练,多层板的工艺和技术还是国外的比较成熟,有更多的人来了解。

3、做成产品在电气强度和耐压方面较易出问题:这个问题主要和材料本身有关系。

4、铝基在板耐压指标的上会造成不达标的影响;整灯耐压和铝基板耐压的的数值不达标;电路设计和结构设计对耐压的影响,而市面一些应用在LED灯中的铝基板实测耐压居然过不了800V。

所以铝基板并不是很好地
5、导热率测试方法及测试的结果的不匹配,介质层的导热率与铝基板成品导热率存在一定的差异。

6、铝基覆铜板材料规范未统一。

有CPCA的行业标准,国家标准,国际标准等。

7、铜箔厚度不达标,会导致烧电路,炸电源等一些现象。

8、pcb厂家越来越多,山寨次品的搅局,偷工减料,以次充好,偷梁换柱。

铝基板简介介绍

铝基板简介介绍

• 良好的机械强度:铝基板具有较高的机械强度,能够 抵抗外界冲击和振动,保证电子设备的稳定性和可靠 性。
• 优异的电气性能:铝基板具有良好的电气绝缘性能, 能够保证电子设备的安全运行。
• 加工性能良好:铝基板易于加工,可适应各种复杂形 状的电子元器件的安装需求。
铝基板的应用领域
电子领域
铝基板在电子领域的应用主要包括计算机主板、显卡、手 机等电子产品的制造。这些产品对导热性能和电气性能要 求较高,铝基板能够满足其需求。
05
铝基板的应用案例
铝基板的应用案例
• 铝基板是一种具有优良导热性能的金属基板材料, 由铝基板底板和覆盖在其上的绝缘层组成。它具有 高导热率、优异的机械强度、良好的电气性能和加 工方便等特点,广泛应用于电子、电力、通讯、汽 车、航空等领域。以下是铝基板在不同领域的应用 案例
06
铝基板的未来展望
铝基板简介介绍
汇报人: 日期:
contents目录• 铝基板概述 • 铝基板的制造工艺 • 铝基板的性能特点 • 铝基板与其他基板的比较 • 铝基板的应用案例 • 铝基板的未来展望
01
铝基板概述
定义与特点
定义:铝基板,又称铝基复合材料,是由铝基板材和电路 层压而成的一种新型电子材料。
特点
• 高导热性能:铝基板具有优异的导热性能,能够快速 传导热量,降低电子元器件的工作温度。
汽车领域
随着汽车电子化的不断发展,铝基板在汽车电子控制系统 、照明系统等方面也得到了广泛应用。
通信领域
通信设备如路由器、交换机等也需要使用到铝基板,以确 保设备的稳定运行和高效散热。
航空航天领域
航空航天设备对材料的性能要求极为严格,铝基板以其优 良的导热性能、机械强度和电气性能,在航空航天领域得 到了广泛应用。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

铝基板和pcb板的区别
什么是铝基板
铝基板是一种具有良好散热功能的金属基覆铜板,一般单面板由三层结构所组成,分别是电路层(铜箔)、绝缘层和金属基层。

常见于LED照明产品。

有正反两面,白色的一面是焊接LED引脚的,另一面呈现铝本色,一般会涂抹导热凝浆后与导热部分接触。

目前还有陶瓷基板等等。

什么是PCB板
PCB板一般指印制电路板。

印制电路板{PCB线路板},又称印刷电路板,是电子元器件电气连接的提供者。

它的发展已有100多年的历史了;它的设计主要是版图设计;采用电路板的主要优点是大大减少布线和装配的差错,提高了自动化水平和生产劳动率。

按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

由于印刷电路板并非一般终端产品,因此在名称的定义上略为混乱,例如:个人电脑用的母板,称为主板,而不能直接称为电路板,虽然主机板中有电路板的存在,但是并不相同,因此评估产业时两者有关却不能说相同。

再譬如:因为有集成电路零件装载在电路板上,因而新闻媒体称他为IC板,但实质上他也不等同于印刷电路板。

我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。

铝基板和pcb板的区别
对于一些刚刚从事铝基板行业的小伙伴总会有这样的疑问,那就是铝基板与pcb板有什么区别,针对与这个疑问下面就具体的给大家说一说两者之间到底有那些区别?
pcb板与铝基板在设计上都是按照pcb板的要求来设计的,目前在市场的铝基pcb板一般情况都是单面的铝基板,pcb板是一个大的种类,铝基板只是pcb板的一个种类而已,是铝基金属板,因其具备良好的导热性能,一般运用在LED行业。

pcb板一般而言就是铜基板,其也分为单面板与双面板,两者之间使用的材料是有很明显的区别的,铝基板的主要的材料是铝板,而pcb板主要的材料是铜。

铝基板因其PP材料。

相关文档
最新文档
