论偏移成像技术方法
偏移速度分析与偏移成像
偏移速度分析与偏移成像叶景艳;姚亚琳;王燕群;李清【摘要】偏移速度分析和偏移成像是地震资料处理的两个重要组成部分.目前时间偏移技术比较成熟,而深度偏移技术也在逐步完善,时间域偏移成像主要推崇叠前时间偏移法.采用沿层叠加速度分析技术可获得层面上准确的叠加速度,并通过倾角校正、叠前时间偏移和CRP反偏移速度分析逐步优化速度,得到一个符合地质规律、准确的均方根速度场;通过深度偏移方法的研究,总结了建立精确偏移速度场的方法,并提出了一种地震资料处理的思路,即基于射线追踪的Kirchhoff偏移和基于波场延拓的波动方程偏移的结合,使偏移速度分析和偏移成像在应用效果和效率上得到了很大的提高.【期刊名称】《物探与化探》【年(卷),期】2009(033)006【总页数】4页(P674-677)【关键词】偏移速度分析;偏移成像;Kirchhoff积分法偏移;波动方程偏移【作者】叶景艳;姚亚琳;王燕群;李清【作者单位】华东有色地质勘查局,江苏,南京,210007;华东有色地质勘查局,江苏,南京,210007;华东有色地质勘查局,江苏,南京,210007;中国石油,华北油田公司勘探开发研究院,河北,任丘,062552【正文语种】中文【中图分类】P631.4偏移速度分析与偏移成像是地震资料处理中的两大主题,它们既相互联系又相互独立。
对于叠后偏移来说,偏移速度分析的准确性直接影响偏移成像。
而对于叠前偏移来说,偏移速度分析是一个逐步迭代的过程,分析的速度用于偏移成像,同时偏移后的共反射点(CRP)道集反过来修改速度模型。
常用的偏移速度分析方法有速度谱分析法、相干反演法及层析成像等,都是在均匀介质速度横向稳定的前提下对P波进行速度分析。
偏移成像方法有FK偏移、有限差分偏移、Kirchhoff积分法偏移以及基于波场延拓的波动方程偏移,通常为在各向同性介质下的地震波偏移成像处理[1-2]。
笔者提出一种基于射线追踪的Kirchhoff偏移和基于波场延拓的波动方程偏移的结合的新思路和工作流程。

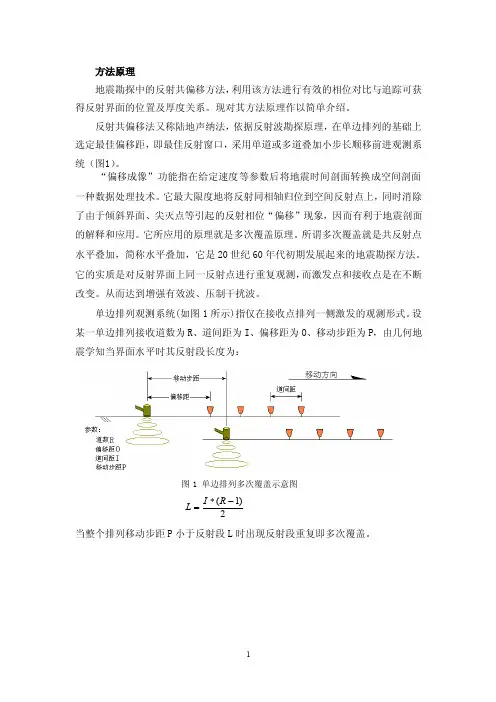

反射偏移成像的基本原理
方法原理地震勘探中的反射共偏移方法,利用该方法进行有效的相位对比与追踪可获得反射界面的位置及厚度关系。
现对其方法原理作以简单介绍。
反射共偏移法又称陆地声纳法,依据反射波勘探原理,在单边排列的基础上选定最佳偏移距,即最佳反射窗口,采用单道或多道叠加小步长顺移前进观测系统(图1)。
“偏移成像”功能指在给定速度等参数后将地震时间剖面转换成空间剖面一种数据处理技术。
它最大限度地将反射同相轴归位到空间反射点上,同时消除了由于倾斜界面、尖灭点等引起的反射相位“偏移”现象,因而有利于地震剖面的解释和应用。
它所应用的原理就是多次覆盖原理。
所谓多次覆盖就是共反射点水平叠加,简称水平叠加,它是20世纪60年代初期发展起来的地震勘探方法。
它的实质是对反射界面上同一反射点进行重复观测,而激发点和接收点是在不断改变。
从而达到增强有效波、压制干扰波。
单边排列观测系统(如图1所示)指仅在接收点排列一侧激发的观测形式。
设某一单边排列接收道数为R 、道间距为I 、偏移距为O 、移动步距为P ,由几何地震学知当界面水平时其反射段长度为:2)1(-*=R I L 当整个排列移动步距P 小于反射段L 时出现反射段重复即多次覆盖。
图1 单边排列多次覆盖示意图资料的处理与解释反射共偏移探测数据在自行研制开发的KDZ2.8软件平台上进行,其中时间域里主要处理过程包括:信号录入、格式转换、预处理、数字滤波、修饰处理和偏移剖面形成与显示等内容,其中预处理包括道集重排、振幅平衡、静校正、二次采样等,修饰处理包括空间混波等。
处理的结果是由获得偏移时间剖面,根据剖面中反射相位同相轴的连续追踪与对比,结合已知地质资料及地质体的各种特征进行解释,最终形成地质剖面。
不同地质体在时间剖面中具有不同的反射波同相轴特征,即反射时间不同。
其界面的具体位置要根据每一组反射波旅行时间进行深度计算。

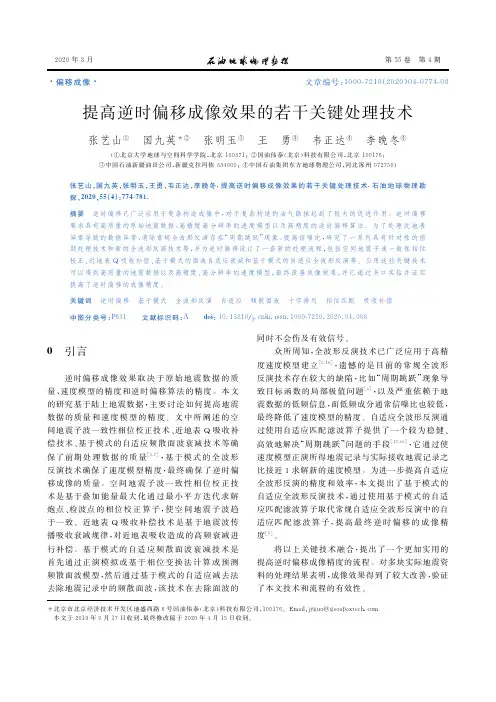

提高逆时偏移成像效果的若干关键处理技术
2020年8月第55卷 第4期 *北京市北京经济技术开发区地盛西路6号国油伟泰(北京)科技有限公司,100176。
Email:jyguo@geoapextech.com本文于2019年9月17日收到,最终修改稿于2020年4月15日收到。
·偏移成像·文章编号:1000-7210(2020)04-0774-08提高逆时偏移成像效果的若干关键处理技术张艺山① 国九英*② 张明玉③ 王 勇④ 韦正达④ 李晚冬④(①北京大学地球与空间科学学院,北京100871;②国油伟泰(北京)科技有限公司,北京100176;③中国石油新疆油田公司,新疆克拉玛依834000;④中国石油集团东方地球物理公司,河北涿州072750)张艺山,国九英,张明玉,王勇,韦正达,李晚冬.提高逆时偏移成像效果的若干关键处理技术.石油地球物理勘探,2020,55(4):774-781.摘要 逆时偏移已广泛应用于复杂构造成像中,对于复杂构造的油气勘探起到了较大的促进作用。
逆时偏移要求具有高质量的原始地震数据、高精度高分辨率的速度模型以及高精度的逆时偏移算法。
为了处理近地表异常导致的数据异常、消除常规全波形反演存在“周期跳跃”现象、提高信噪比,研究了一系列具有针对性的前期处理技术和新的全波形反演技术等,并为逆时偏移设计了一套新的处理流程,包括空间地震子波一致性相位校正、近地表Q吸收补偿、基于模式的面波自适应衰减和基于模式的自适应全波形反演等。
应用这些关键技术可以得到高质量的地震数据以及高精度、高分辨率的速度模型,最终改善成像效果,并已通过多口实钻井证实提高了逆时偏移的成像精度。
关键词 逆时偏移 基于模式 全波形反演 自适应 频散面波 十字排列 相位匹配 吸收补偿中图分类号:P631 文献标识码:A doi:10.13810/j.cnki.issn.1000-7210.2020.04.0080 引言逆时偏移成像效果取决于原始地震数据的质量、速度模型的精度和逆时偏移算法的精度。

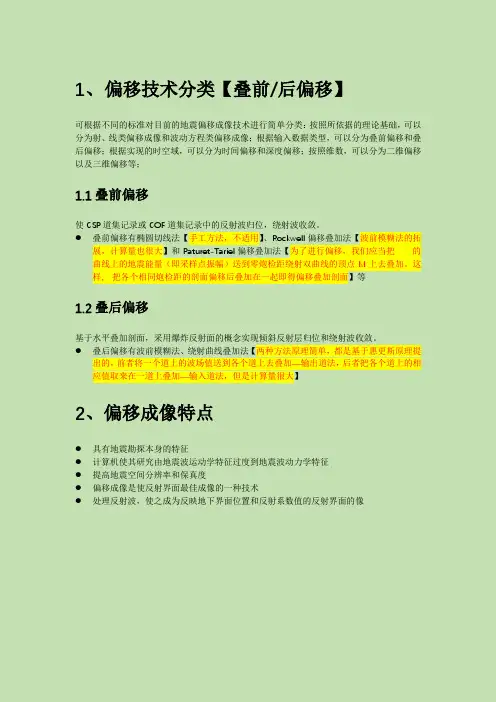

偏移成像技术
1、偏移技术分类【叠前/后偏移】可根据不同的标准对目前的地震偏移成像技术进行简单分类:按照所依据的理论基础,可以分为射、线类偏移成像和波动方程类偏移成像;根据输入数据类型,可以分为叠前偏移和叠后偏移;根据实现的时空域,可以分为时间偏移和深度偏移;按照维数,可以分为二维偏移以及三维偏移等;1.1叠前偏移使CSP道集记录或COF道集记录中的反射波归位,绕射波收敛。
●叠前偏移有椭圆切线法【手工方法,不适用】、Rockwell偏移叠加法【波前模糊法的拓展,计算量也很大】和Paturet-Tariel偏移叠加法【为了进行偏移,我们应当把的曲线上的地震能量(即采样点振幅)送到零炮检距绕射双曲线的顶点M上去叠加。
这样, 把各个相同炮检距的剖面偏移后叠加在一起即得偏移叠加剖面】等1.2叠后偏移基于水平叠加剖面,采用爆炸反射面的概念实现倾斜反射层归位和绕射波收敛。
●叠后偏移有波前模糊法、绕射曲线叠加法【两种方法原理简单,都是基于惠更斯原理提出的,前者将一个道上的波场值送到各个道上去叠加—输出道法,后者把各个道上的相应值取来在一道上叠加—输入道法,但是计算量很大】2、偏移成像特点●具有地震勘探本身的特征●计算机使其研究由地震波运动学特征过度到地震波动力学特征●提高地震空间分辨率和保真度●偏移成像是使反射界面最佳成像的一种技术●处理反射波,使之成为反映地下界面位置和反射系数值的反射界面的像3、偏移成像原理图偏移过程定量分析【Chun and Jacewitz ,1981】2(tan )/4t dx v t θ=221/2{1[1(tan )/4]}t dt t v θ=--221/2tan tan /[1(tan )/4]t t t v θθθ=-3.1 偏移前后的图例4、偏移方法分类5、实际中应用的一些偏移算法5.1 Kirchhoff 积分法【波场外推】适用条件:只满足均匀介质的情况。
[]111'1111(,,,)'4S R u u u x y z t u dS vR n t n R R n π⎧⎫-∂⎡∂⎤∂⎡∂⎤⎡⎤⎛⎫⎡⎤'''⎡⎤=-+⎨⎬ ⎪⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥∂∂∂∂⎣⎦⎝⎭⎣⎦⎣⎦⎣⎦⎩⎭⎰⎰式中的[[u]]不再是推迟场,而是超前场。
论偏移成像技术方法
论偏移成像技术方法论偏移成像论文摘要地震偏移成像技术是现代地震勘探数据处理的三大基本技术之一,主要包括射线偏移和波动方程偏移两大类,主要目的是实现反射界面的空间归为和恢复反射界面空间的波场特征、振幅变化和反射系数,提高地震空间分辨率和地震保真度。
偏移技术具有地震勘探本身的特点,但是地震偏移方法本身由于使用计算机而引起了许多革命性的变化。
这就使得它从研究简单的探测目标的几何图形进而发展成研究反射界面空间的波场特征、振幅变化和反射率等,在本论文中主要介绍地震偏移成像技术的基本原理,地震剖面的偏移和叠加偏移,叠前部分偏移。
时间偏移和深度偏移等方面来介绍。
正文一、偏移成像的基本原理在水平叠加时间剖面上显示出来的反射点位置是沿地层下倾方向偏离了反射点的真实位置的,这种现象就称为偏移。
反射地震方法是根据在地面上以一定方式进行弹性波激发,并在地面的一定范围(孔径)内记录来自地下弹性分界面的反射波来研究地下地质岩层结构及其物性特征的一种方法。
因此,也可以把它看作一种反散射问题。
就反射地震观测方式的特点,它的成像问题要分作两步,第一步是按照一定的方式记录到达地面的反射波,第二步用计算机按一定的计算方法对观测数据进行处理,使之成为反映地下地质分层面位置及反射系数值的反射界面的像。
而地震偏移技术就是在第二步过程使反射界面最佳地成像的一种技术。
地震偏移可在叠前做也可在叠后做。
叠前偏移是把共炮点道集记录或共偏移距道集记录中的反射波归位到产生它们的反射界面上并使绕射波收敛到产生它的绕射点上。
在把反射波回投到反射界面上和绕射波收敛到绕射点上时要去掉传播过程的效应,如扩散与衰减等。
最后得到能够反映界面反射系数特点的并正确归位了的地震波形剖面,即偏移剖面。
叠后偏移是在水平叠加剖面的基础上进行的,针对水平叠加剖面上存在的倾斜反射层不能正确地归位和绕射波不能完全收敛的问题,采用了爆炸反射面的概念来实现倾斜反射层的正确归位和绕射波的完全收敛。
偏移成像技术

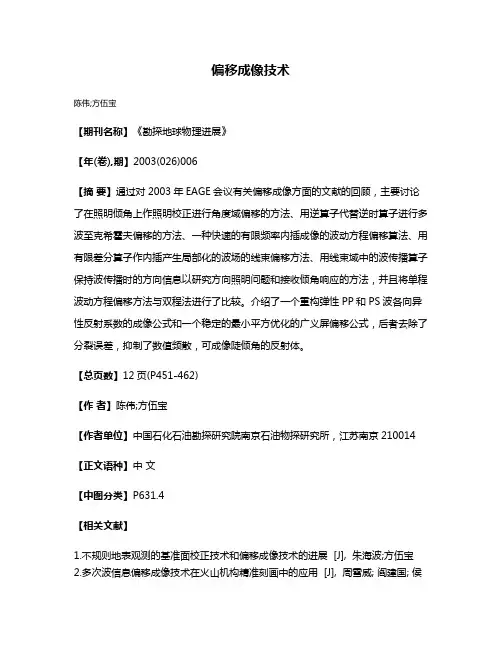

偏移成像技术
陈伟;方伍宝
【期刊名称】《勘探地球物理进展》
【年(卷),期】2003(026)006
【摘要】通过对2003年EAGE会议有关偏移成像方面的文献的回顾,主要讨论了在照明倾角上作照明校正进行角度域偏移的方法、用逆算子代替逆时算子进行多波至克希霍夫偏移的方法、一种快速的有限频率内插成像的波动方程偏移算法、用有限差分算子作内插产生局部化的波场的线束偏移方法、用线束域中的波传播算子保持波传播时的方向信息以研究方向照明问题和接收倾角响应的方法,并且将单程波动方程偏移方法与双程法进行了比较。
介绍了一个重构弹性PP和PS波各向异性反射系数的成像公式和一个稳定的最小平方优化的广义屏偏移公式,后者去除了分裂误差,抑制了数值频散,可成像陡倾角的反射体。
【总页数】12页(P451-462)
【作者】陈伟;方伍宝
【作者单位】中国石化石油勘探研究院南京石油物探研究所,江苏南京210014【正文语种】中文
【中图分类】P631.4
【相关文献】
1.不规则地表观测的基准面校正技术和偏移成像技术的进展 [J], 朱海波;方伍宝
2.多次波信息偏移成像技术在火山机构精准刻画中的应用 [J], 周雪威; 阎建国; 侯
明才
3.全方位偏移成像技术在南马庄潜山构造带的应用 [J], 张红文; 刘喜恒; 周兴海; 李六五; 杜喜善; 王成泉
4.联合建模技术在深层页岩气双复杂地区深度偏移成像中的应用 [J], 沈杰;张剑飞;王金龙;李立红;林娜;王鹏
5.全方位偏移成像技术在塔河碳酸盐岩储层中的应用 [J], 史飞洲;穆洁;高厚强;邵文潮;吕秋玲;朱博华
因版权原因,仅展示原文概要,查看原文内容请购买。
偏移成像技术
1、偏移技术分类【叠前/后偏移】可根据不同的标准对目前的地震偏移成像技术进行简单分类:按照所依据的理论基础,可以分为射、线类偏移成像和波动方程类偏移成像;根据输入数据类型,可以分为叠前偏移和叠后偏移;根据实现的时空域,可以分为时间偏移和深度偏移;按照维数,可以分为二维偏移以及三维偏移等;1.1叠前偏移使CSP道集记录或COF道集记录中的反射波归位,绕射波收敛。
●叠前偏移有椭圆切线法【手工方法,不适用】、Rockwell偏移叠加法【波前模糊法的拓展,计算量也很大】和Paturet-Tariel偏移叠加法【为了进行偏移,我们应当把的曲线上的地震能量(即采样点振幅)送到零炮检距绕射双曲线的顶点M上去叠加。
这样, 把各个相同炮检距的剖面偏移后叠加在一起即得偏移叠加剖面】等1.2叠后偏移基于水平叠加剖面,采用爆炸反射面的概念实现倾斜反射层归位和绕射波收敛。
●叠后偏移有波前模糊法、绕射曲线叠加法【两种方法原理简单,都是基于惠更斯原理提出的,前者将一个道上的波场值送到各个道上去叠加—输出道法,后者把各个道上的相应值取来在一道上叠加—输入道法,但是计算量很大】2、偏移成像特点●具有地震勘探本身的特征●计算机使其研究由地震波运动学特征过度到地震波动力学特征●提高地震空间分辨率和保真度●偏移成像是使反射界面最佳成像的一种技术●处理反射波,使之成为反映地下界面位置和反射系数值的反射界面的像3、偏移成像原理图偏移过程定量分析【Chun and Jacewitz ,1981】2(tan )/4t dx v t θ=221/2{1[1(tan )/4]}t dt t v θ=--221/2tan tan /[1(tan )/4]t t t v θθθ=-3.1 偏移前后的图例4、偏移方法分类5、实际中应用的一些偏移算法5.1 Kirchhoff 积分法【波场外推】适用条件:只满足均匀介质的情况。
[]111'1111(,,,)'4S R u u u x y z t u dS vR n t n R R n π⎧⎫-∂⎡∂⎤∂⎡∂⎤⎡⎤⎛⎫⎡⎤'''⎡⎤=-+⎨⎬ ⎪⎢⎥⎢⎥⎣⎦⎢⎥⎢⎥∂∂∂∂⎣⎦⎝⎭⎣⎦⎣⎦⎣⎦⎩⎭⎰⎰式中的[[u]]不再是推迟场,而是超前场。
地震偏移成像基本原理
1
ti
t02
4 xi v
2
2
(1.1.4)
式中
xi xi x0
在进行偏移时我们把各道上等于上式时间t的波场值取出
来叠加在 (x0 ,t0 )点的波场值上,这就算完成了(x0 ,t0 ) 点的偏
z0
1
ch (v0t0 )
1
1 r sh (v0t0 )
(1.1.2)
2). 波前模糊法
波前模糊法也可以称为波前切线法,它是对叠加后的地 震剖面进行偏移的方法。这个方法是反推反射界面上的波场。
以地面接收点为中心,把相当于反射到达时间上的值送到 以间表v2t 示z 的,深就度把为反半射径数的值圆送弧到上以去t为。半如径果的我圆们弧把上深去度(z仍图以1双-4)程。时
ta t n ta t/1 n [( v 2 ta 2t) n /4 ] 1 /2
2. 发展史
1).古典的偏移技术(60年代前) ------反射点的空间位置成像;
2). 早 期 的 计 算 机 偏 移 技 术 (60~70年代)------ 定性和概念 性地对反射波运动学特征成 像;
要求:较密的地震道和较高的信噪比,以得到满意的偏移 剖面。
3). 绕射曲线(面)叠加法
绕射曲线或绕射曲面叠加法是把地震剖面上的波场振幅值按 绕射波时距曲线进行相加。因为绕射波时距曲线与所有反射波的 时距曲线形状相比较,其凸率最大,故亦可称它为最大凸率法。
具体做法是,当要得到地震剖面上某个 (x0 ,t0 )点的偏移后
1. 偏移成像的基本概念
三大偏移方法的对比-克西霍夫偏移、有限差分、波动方程偏移
叠加偏移成像技术1.多次覆盖技术的意义。
在野外采用多次覆盖的观测方法,在室内将野外观测的多次覆盖原始记录经过抽取共中心点或共深度点或共反射点道集记录、速度分析、动静校正、水平叠加等一系列处理的工作过程,最终得到基本能够反映地下地质形态的水平叠加剖面或相应的数据体,这一整套工作称为共反射点叠加法,或称为水平叠加技术。
多次覆盖是当今地震勘探野外作业中最基本的工作方法。
多次覆盖资料既是野外工作的最终成果之一,也是室内资料处理和各种反演工作最基础、最原始的资料。
多次覆盖技术最早是由梅恩提出的,它的基本思想是按照一定的观测系统对地下某点的地质信息进行多次观测,这样可以保证即使有个别观测点受到干扰也能得到地下每一点的有效信息,从而使原始记录有了质量保证。
多次覆盖技术的最突出的作用是能够有效地压制随机噪声,提高信噪比,比如经过n 次覆盖,信噪比是原来信号的√n倍。
从而突出反射波,压制干扰波,提高信噪比,为地震资料处理解释提供较高质量的地震资料。
2.比较三大类偏移方法的优劣势。
目前,所说的三大类偏移方法指的是Kirchhoff积分法、有限差分法和频率-波数域偏移法。
下面将对这三类方法的优点和不足进行简单的比较。
(1)偏移孔径的差异Kirchhoff积分法一般需要根据偏移剖面上的倾角确定偏移范围,即孔径。
这个孔径在理论上可以取成满足90°倾角的要求。
但实际上总是取得小一些。
特别是浅层一般取±25°以内即可。
深层的孔径要大一些,但是要以最大倾角为依据。
否则,或者增加工作量,或者增强偏移噪声。
频率-波数域偏移没有孔径限制,因此它可以自然满足±90°倾角偏移。
它与Kirchhoff 积分法的控制孔径的方式不同,频率-波数域偏移法可以通过在频率-波数域中的二维滤波来控制偏移孔径。
有限差分法可以通过数值的粘滞性来控制孔径,其实质也是一种二维滤波。
另外,有限差分法常用的是一种近似方程。
论偏移成像技术方法
论偏移成像技术方法偏移成像技术是地震勘探中常用的方法之一,它通过利用地震波在地下不同介质中传播速度的差异,对地下结构进行成像。
本文将从偏移成像技术的原理、常见方法以及应用领域等方面进行详细介绍。
一、偏移成像技术的原理偏移成像技术的原理是基于走时偏移原理。
在地震勘探中,通过将地下不同介质的速度模型应用到地震数据处理中,将地震记录的时间与空间关系进行转换,使地震波能够与地下结构的位置对应起来,从而实现成像。
具体而言,偏移成像技术主要包含如下几个步骤:1.数据处理:对采集到的地震数据进行预处理,包括去除噪音、补偿仪器响应等。
2.走时分析:利用地震记录中的到达时间信息,进行走时分析,确定地震波的传播速度模型。
3.叠加成像:将记录中的地震波数据叠加起来,以提高信噪比。
4.偏移:根据确定的速度模型,通过计算与地下结构位置相关的走时偏移,将地震记录的时间与空间关系进行转换。
5.成像:根据偏移结果,进行成像处理,生成地下结构的图像。
二、偏移成像技术的常见方法在偏移成像技术中,常见的方法主要包括共炮点偏移(CMP)、常中点偏移(CMP)和瞬变波动域偏移(RTM)等。
共炮点偏移(CMP):共炮点偏移是最基础的偏移成像方法,它假设地震源为点源,通过将不同炮点的记录进行叠加,并按照速度模型进行走时偏移,将不同位置的地震记录与其真实位置对应起来,完成成像。
常中点偏移(CMP):常中点偏移是在共炮点偏移上的进一步发展,它采用同一中点的各个炮点数据,按照速度模型进行走时偏移,得到不同炮点在同一中点位置的走时剖面,通过叠加这些剖面来获取更高分辨率的成像结果。
瞬变波动域偏移(RTM):瞬变波动域偏移是一种较为新颖的偏移成像方法,它利用瞬变波动方程对地震记录进行反演成像。
相比于传统的时偏移方法,RTM可以更好地处理非均匀介质、复杂构造和多次波等问题,因此在地震成像领域有着广泛的应用。
三、偏移成像技术的应用领域偏移成像技术在油气勘探、工程地震、地质灾害研究等领域有着广泛的应用。
电磁波逆时偏移成像算法研究
电磁波逆时偏移成像算法研究随着科学技术的发展,科学家们正在不断探索新的成像方法,以便更好地理解和探究地球内部以及其他天体。
电磁波逆时偏移(RTM)成像算法被广泛运用于地球物理勘探领域,具有重要的研究意义。
本文将深入探讨RTM成像算法的原理和应用。
一、 RTM成像算法简介RTM成像算法是一种地球物理勘探成像技术,利用地球表面或近地表层的电磁波的传播特性,通过对地下介质的反演求解,得到地下介质的结构,实现三维地球内部模型的成像。
与传统的成像方法相比,RTM成像算法有许多优点,如能够较好地解决非均匀介质的成像问题,能够得到更高分辨率的成像结果以及更准确的地下结构信息。
二、 RTM成像算法的原理RTM成像算法的原理基于反射波和散射波的波场成像,利用介质中声波和电磁波的传播特性,配合合适的波场重建技术,将地下介质的信息转化为反演模型,得到高分辨率的地下成像。
在实际应用中,RTM成像算法还可以进行波场反射地震成像,进一步提高成像的精度和分辨率。
三、 RTM成像算法的应用RTM成像算法广泛应用于地球物理勘探、石油勘探、地震勘测等领域。
在地球物理勘探中,RTM成像算法可以实现更准确、更高分辨率的地下构造成像,可以帮助勘探人员更加详尽地掌握地下构造、岩相等信息。
在石油勘探中,RTM成像算法可以帮助勘探人员准确定位油藏,更好地掌握油藏内部构造以及储量分布情况,提高油气勘探的效率。
在地震勘测中,RTM成像算法的应用,可以实现更准确的地震成像,对指导灾后救灾和城市规划等提供重要信息支撑。
四、 RTM成像算法的展望RTM成像算法尽管已经取得了很大的进展,但在实际应用中仍存在一些局限性,例如成像效率、高计算成本等问题,需要不断进行改进和优化。
未来,研究人员们将可能利用AI技术实现精细化地下成像,深挖地下资源的潜力。
除此之外,我们也需要对从地~上观测到的各种物理量进行整合,将RTM与其他成像方法进行结合,共同提高地下结构成像的分辨率,进一步推动地质勘探和天文物理领域的发展。
