包装机械设备

封口机械
封箱机——主要用于各种尺寸的外包装箱的封口， 机器可采用胶带、箱钉、粘合剂等对包装箱进行 钉合或粘合。
封口机械
裹包机械
▪ 裹包机械是用挠性包装材料全部或局部裹包 物品的机器。分为：
❖ 半裹包式裹包机 ❖ 全裹包式裹包机 ❖ 折叠式裹包机 ❖ 扭结式裹包机 ❖ 接缝式裹包机
裹包机械
❖ 裹包机械还可分为覆盖式裹包机、缠绕式裹包机、 拉伸裹包机、贴体包装机及收缩包装机。
1996）中的定义为：“完成全部或部分包装过 程的机器”。
包装机械设备
用于完成包装过程的包装机械分为11类：
充填机械、灌装机械、封口机械、裹包机械、多 功能包装机械、标签机械、清洗机械、干燥机械、 杀菌机械、捆扎机械和集装机械、辅助包装机械 和设备等。
包装机械设备
❖ 用于加工包装材料和容器的机械分为7类：
封口机械
封口机械
封瓶机——主要用于玻璃瓶、塑料瓶等的封盖。
❖ 机器通过压力将王冠盖压封在瓶口上，或是通过滚纹封 轮将铝质扭断盖
❖ 滚封在瓶口上， ❖ 或是通过旋盖夹 ❖ 头将带有螺纹的 ❖ 盖旋合在瓶口上。
封口机械
封罐机——主要用于马口铁三片罐、二片铝罐及 玻璃罐的封口。
机器通过滚轮将罐盖与罐体的结合部相互卷曲勾 合以封闭金属罐。带有螺口的玻璃罐可采用螺旋 式封瓶机将盖封压在瓶口上，达到密封效果。
▪ 称重式计量充填机分为有无秤斗称量充填机 （毛重充填机）、单秤斗称量充填机、多秤斗 称量充填机、多斗电子组合式称量充填机、连 续式称量充填机等。
▪ 称重式充填机由供料机构、称量机构、开斗机 构构成。由供料机构将物料供送到称量机构中， 当达到所需要的重量时停止供料，再由开斗机 构开斗放料，完成称量充填。
❖ 扭结式裹包机分为单扭结和双扭结两种。
❖ 适用于糖果、冰棒、食品、药丸（圆柱形、长方 形）等物品的自动裹包。也适用于日用品、小五 金等行业中各种类形物的自动裹包。可利用单张、 双层或多层纸包装。
液体灌装设备
1. 按灌装阀的灌装原理分类
❖ 等压灌装机 用于啤酒、碳酸饮料及其他含气饮料（如 富氧水）的包装，也可以灌装不含气饮料。
❖ 常压灌装机 容积定量，重力灌装。用于酒类、乳品、 调味品以及矿物油、药品、保健品等化工类产品的灌装。
❖ 压力灌装机 用于不含气饮料（如水饮料）的液面灌 装，。
❖ 称重式定量灌装机 用于饮料原浆、酒类、药品和植物 油等要求定量准确液体的灌装。
封口机械
❖封口机械是指在充填和灌装工序之后，对包装 容器进行密封封口的机械。
❖按照被封口包装容器的不同，封口机械可分为 封袋机、封瓶机、封罐机、封箱机四大类。
封口机械
封袋机——主要用于各种塑料袋、纸袋、编织袋、 布袋、复合袋等的封口。
机器通过加热、加压的方式完成热塑性材料包装 袋的封口，或者是采用封口辅助物（如缝纫线、 胶带、U形卡等）完成包装袋的缝合、胶合、 钉合及扎合等。
液体灌装设备
2. 按灌装阀的排列型式分类
直线式灌装机、回转式灌装机。
3. 按包装容器分类
玻璃瓶灌装机、聚酯瓶灌装机、金属二片易拉罐灌装机、复合纸 包装灌装机。
4. 按包装容器的封口形式分类
皇冠盖压封灌装机、塑料盖压封灌装机、铝质扭断盖压纹封口灌 装机、易拉罐二重卷边封口灌装机、三（四）旋盖旋封灌装机、 锡箔热封灌装机、压塞－塑料盖拧封灌装机、锡箔热封－塑料盖 拧封灌装机等。
计量充填机械
❖ 颗粒、块状等呈杂乱状排列的物品的计数则用转盘、 转鼓及推板的形式。其中转鼓式计数机构主要用于规 则颗粒物品的集合包装。
转鼓式计数机构示意图 1—料斗；2—拨轮；3— 计数转鼓；4—输送带
液体灌装设备
▪ 生产中需要商品化包装的液体涉及到很多领域， 范围很广。包装容器各式各样，包装容量从几 十毫升到上百升。食品行业（包括部分化工行 业）常见的、灌装容量在150～2000ml的各 式灌装设备的分类如下：
❖ 裹包机械应用范围广泛，可适用于食品、医药、 化工、五金、电器、日用百货及烟草等行业中各 种形状物品的自动包装。
裹包机械
折叠式裹包机裹包流程图 1－两侧面折边；2—短侧面热封Ⅰ；3—物件翻转； 4—短侧面热封Ⅱ5—长接口热封Ⅱ；6—长接口折 边及热封Ⅰ；7—包装膜下降；8—被包装物依次推 出
裹包机械
计量充填机械
无秤斗称量充填机 1—料斗；2—加料器；3—漏斗；4—称量机构
计量充填机械
三、计数式充填机
▪ 计数定量的方法分为两大类： ▪ 第一类是被包装物品具有一定规则的整齐排列，
其中包括预先就具有规则而整齐的排列和经过 整理的排列，然后再对这些排列进行计数； ▪ 第二类是从混乱的被包装物品的集合体中直接 取出一定个数。
❖ 充填液体的机械特称灌装机。 ❖计量充填机械一般由物料供送装置、计量装置、
下料装置等组成。计量充填包装机械的技术关键 是高速度、高精度与高可靠性的统一。
计量充填机械
一、容积式充填机
▪ 主要有以下几种： ▪ 量杯式充填机、柱塞式充填机、气流式充填机、
螺杆式充填机、泵式充填机、插管式充填机等。 ▪ 容积式充填法把精确容积的物料装进容器，不
考虑物料密度或重量。
计量充填机械
固定式量杯充填机的定量装 置
1—料斗；2—外罩；3—量 杯；4—活门底盖；5—闭合 圆销；6—开启圆销；7—圆 盘；8—转盘主轴；9—壳体； 10—刮板；11—下料闸门
计量充填机械
计量泵式充填机 1—进料斗；2—转鼓机 壳；3—转鼓；4—排料 口
计量充填机械
二、称重式充填机
❖ 瓦楞纸板加工机械、纸盒加工机械、复合材料加工机械、 制袋机械、塑料中空容器加工机械、金Leabharlann Baidu容器加工机械 和玻璃容器加工机械等。
❖ 在美国，这已成为一个独立的行业，称为转换 （converting）机械，即将原料经加工、印刷、成型等 工艺转换成包装容器的机器。
计量充填机械

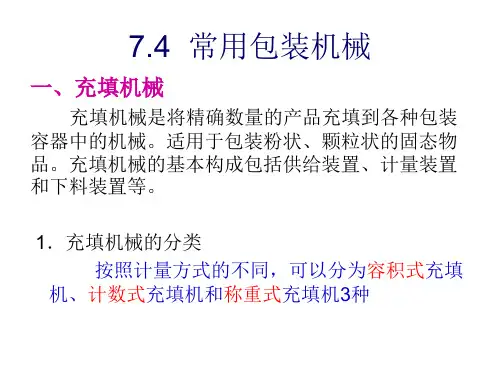

❖计量充填机械是指将待包装的物料按所需的精确 量（质量、容量、数量）充填到包装容器内的机 械。
第六章 包装机械设备
第六章 包装机械设备
计量充填机械 液体灌装设备 封口机械 裹包机械
包装机械设备
广义地讲，包装机械包含包装行业的所有机械设 备。一般分为两大类： ❖ 用于加工包装材料或容器的机械。 ❖ 用于完成包装过程的机械。
从狭义和习惯上讲，通常仅限于后者。 国家标准《包装术语·机械》（GB／T4122.2-
