10号主变大修及低压封闭母线绝缘子更换施工方案(2008年)
更换10KV配电变压器施工方案
更换10KV配电变压器施工方案一、配电变压器停、送电的操作1、操作跌落式熔断器(保险),应使用合格的绝缘棒进行操作,雨天操作应使用有防雨罩的绝缘棒,并戴绝缘手套。
2、在配电变压器台架上进行工作,不论线路是否停电,应先拉开低压侧刀闸,后拉开高压侧隔离开关(刀闸)或跌落式熔断器(保险),在停电的高、低压引线上验电、接地。
上述操作在工作负责人监护下进行时,可不用操作票。
3、高压跌落式熔断器的操作方法(1)、操作跌落式熔断器时要选好位置,使用足够长度的绝缘杆在地面操作与带电部位保持足够距离,严禁上变台操作。
(2)、在操作中,拉闸先断中间相,后断两边相;合闸先合两边相,后合中间相。
(3)、如遇到风天操作,拉闸应先断中间相,次下风相,最后断上风相;合闸应先合上风相,次合下风相,最后合中间相。
(4)、带刀闸的低压出线停电时,先拉开空气开关,再拉出线侧刀闸,最后拉母线侧刀闸;送电时,先合母线侧刀闸,再合出线侧刀闸,最后合空气开关。
二、施工过程1、调换配电变压器的依据1)、配变故障2)、配变增容3)、配变减容2、应遵守的规章制度1)、《农村低压电力技术规程》DL499-19922)、《电力安全工作规程》(电力线路部分)国家电网安监[2005]83号3)、《电力变压器运行规程》DL/T572-19954)、《架空绝缘配电线路施工及验收规程》DL/T602-19963、具体施工步骤:序号施工步骤质量要求及其监督检查危险点分析控制措施1准备出发(1)工作班成员明确工作任务,准备作业安全用具和工器具、配电变压器及其附件,装车待命出发。
(2)起重车辆的吨位、臂长、起重钢丝符合现场工作要求。
(3)司机检查车辆保证行车安全使用断股、抽丝、麻心损伤的吊绳,导致伤人司机应熟悉本车辆情况,正确使用车辆。
起重吊绳的安全系数为5~6,如遇断股、抽丝、麻心损伤的吊绳,应立即换掉2开赴现场(1)全体人员文明乘车(2)司机行驶中遵守交通规则,安全文明行驶,违章行驶导致交通事故提高司机自觉遵守交通规则的意识保证安全。

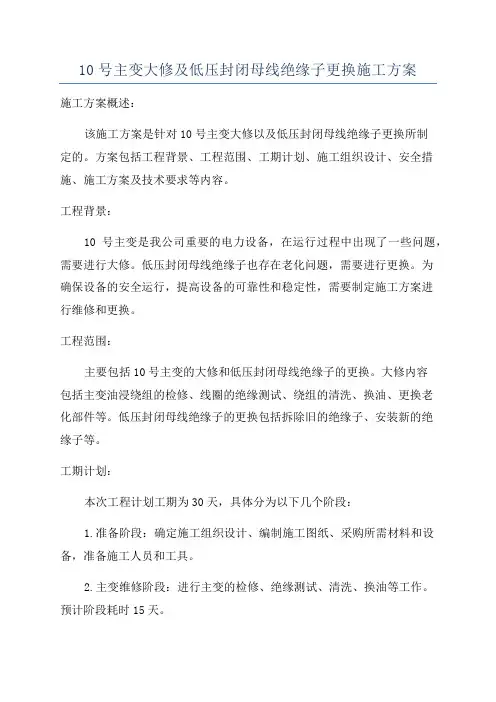

10号主变大修及低压封闭母线绝缘子更换施工方案
10号主变大修及低压封闭母线绝缘子更换施工方案施工方案概述:该施工方案是针对10号主变大修以及低压封闭母线绝缘子更换所制定的。
方案包括工程背景、工程范围、工期计划、施工组织设计、安全措施、施工方案及技术要求等内容。
工程背景:10号主变是我公司重要的电力设备,在运行过程中出现了一些问题,需要进行大修。
低压封闭母线绝缘子也存在老化问题,需要进行更换。
为确保设备的安全运行,提高设备的可靠性和稳定性,需要制定施工方案进行维修和更换。
工程范围:主要包括10号主变的大修和低压封闭母线绝缘子的更换。
大修内容包括主变油浸绕组的检修、线圈的绝缘测试、绕组的清洗、换油、更换老化部件等。
低压封闭母线绝缘子的更换包括拆除旧的绝缘子、安装新的绝缘子等。
工期计划:本次工程计划工期为30天,具体分为以下几个阶段:1.准备阶段:确定施工组织设计、编制施工图纸、采购所需材料和设备,准备施工人员和工具。
2.主变维修阶段:进行主变的检修、绝缘测试、清洗、换油等工作。
预计阶段耗时15天。
3.低压封闭母线绝缘子更换阶段:拆除旧的绝缘子并进行安全检测,然后进行新的绝缘子的安装。
预计阶段耗时10天。
4.调试与验收阶段:对维修和更换的设备进行调试、运行测试和验收,确保设备正常运行。
预计阶段耗时5天。
施工组织设计:为确保施工进度和工程质量,将按照以下要求进行组织设计:1.设立专门的施工组织领导小组,负责整个工程的组织、协调和管理。
2.各个施工工区设置专人负责,确保工程质量和进度。
3.施工工区设立相关安全警示标志,提供相关安全设施和防护措施。
安全措施:1.施工期间严格遵守安全操作规程,做好个人防护措施。
2.施工工区设置专人负责安全监督,及时发现并处理安全隐患。
3.施工现场设置必要的安全防护设施,保证施工现场的安全性。
施工方案及技术要求:1.主变大修:按照设备厂家提供的维修方案和要求进行检修、绝缘测试、清洗、换油等操作。
确保维修质量和设备正常运行。

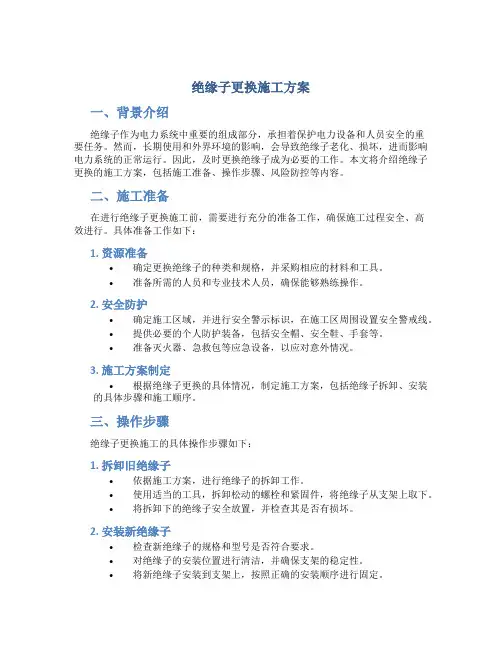

绝缘子更换施工方案
绝缘子更换施工方案一、背景介绍绝缘子作为电力系统中重要的组成部分,承担着保护电力设备和人员安全的重要任务。
然而,长期使用和外界环境的影响,会导致绝缘子老化、损坏,进而影响电力系统的正常运行。
因此,及时更换绝缘子成为必要的工作。
本文将介绍绝缘子更换的施工方案,包括施工准备、操作步骤、风险防控等内容。
二、施工准备在进行绝缘子更换施工前,需要进行充分的准备工作,确保施工过程安全、高效进行。
具体准备工作如下:1. 资源准备•确定更换绝缘子的种类和规格,并采购相应的材料和工具。
•准备所需的人员和专业技术人员,确保能够熟练操作。
2. 安全防护•确定施工区域,并进行安全警示标识,在施工区周围设置安全警戒线。
•提供必要的个人防护装备,包括安全帽、安全鞋、手套等。
•准备灭火器、急救包等应急设备,以应对意外情况。
3. 施工方案制定•根据绝缘子更换的具体情况,制定施工方案,包括绝缘子拆卸、安装的具体步骤和施工顺序。
三、操作步骤绝缘子更换施工的具体操作步骤如下:1. 拆卸旧绝缘子•依据施工方案,进行绝缘子的拆卸工作。
•使用适当的工具,拆卸松动的螺栓和紧固件,将绝缘子从支架上取下。
•将拆卸下的绝缘子安全放置,并检查其是否有损坏。
2. 安装新绝缘子•检查新绝缘子的规格和型号是否符合要求。
•对绝缘子的安装位置进行清洁,并确保支架的稳定性。
•将新绝缘子安装到支架上,按照正确的安装顺序进行固定。
•使用合适的扭矩工具,将螺栓和紧固件按照规定的扭矩值进行紧固。
3. 检查和测试•完成绝缘子更换后,进行绝缘子的检查和测试工作,确保其安装牢固,符合要求。
•使用绝缘电阻测试仪等工具,对绝缘子的绝缘性能进行检测。
•对更换后的绝缘子进行外观检查,确保其没有明显的破损和污染。
四、风险防控在进行绝缘子更换施工时,需要注意以下风险并进行有效的防控措施:1. 人身安全风险•严格落实安全操作规程,提供必要的个人防护装备。
•在施工现场设置安全警示标识和警戒线,保护施工区内人员的安全。

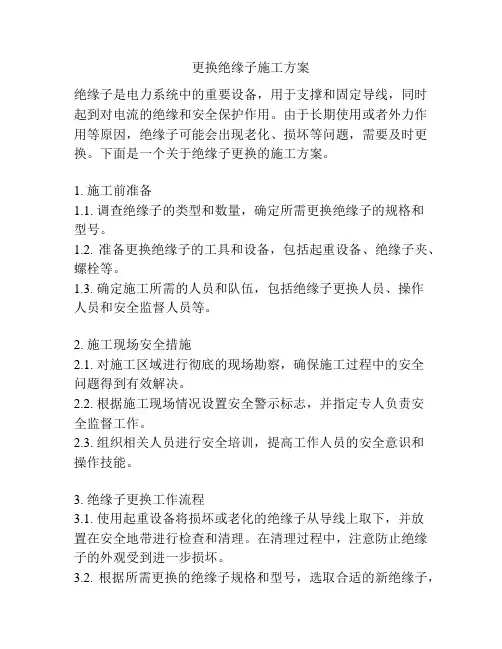

更换绝缘子施工方案
更换绝缘子施工方案绝缘子是电力系统中的重要设备,用于支撑和固定导线,同时起到对电流的绝缘和安全保护作用。
由于长期使用或者外力作用等原因,绝缘子可能会出现老化、损坏等问题,需要及时更换。
下面是一个关于绝缘子更换的施工方案。
1. 施工前准备1.1. 调查绝缘子的类型和数量,确定所需更换绝缘子的规格和型号。
1.2. 准备更换绝缘子的工具和设备,包括起重设备、绝缘子夹、螺栓等。
1.3. 确定施工所需的人员和队伍,包括绝缘子更换人员、操作人员和安全监督人员等。
2. 施工现场安全措施2.1. 对施工区域进行彻底的现场勘察,确保施工过程中的安全问题得到有效解决。
2.2. 根据施工现场情况设置安全警示标志,并指定专人负责安全监督工作。
2.3. 组织相关人员进行安全培训,提高工作人员的安全意识和操作技能。
3. 绝缘子更换工作流程3.1. 使用起重设备将损坏或老化的绝缘子从导线上取下,并放置在安全地带进行检查和清理。
在清理过程中,注意防止绝缘子的外观受到进一步损坏。
3.2. 根据所需更换的绝缘子规格和型号,选取合适的新绝缘子,并检查其外观及质量,确保能够满足系统需求。
3.3. 在安装新绝缘子之前,检查支撑架和绝缘边界夹,确保其完好无损。
3.4. 使用绝缘子夹将新的绝缘子固定在导线上,并根据需要进行调整,使其与导线保持适当的距离和角度。
3.5. 使用螺栓将绝缘子夹固定在绝缘子支撑架上,确保其稳定可靠。
3.6. 进行绝缘子的接地工作,确保绝缘子能够良好地绝缘和接地,并进行必要的测试和验证。
4. 施工结束后清理4.1. 清理施工现场垃圾和杂物,保持施工区域的整洁。
4.2. 对新更换的绝缘子进行检验和测试,确保其性能符合要求。
4.3. 制作绝缘子更换工作记录,包括绝缘子的更换情况、测试结果、施工人员等相关信息。
绝缘子的更换施工需要严格按照规范和操作规程进行,并配备专业的施工人员和设备,以确保施工的安全性和准确性。
同时,施工过程中需要注意防止污染环境和对设备的进一步损坏。

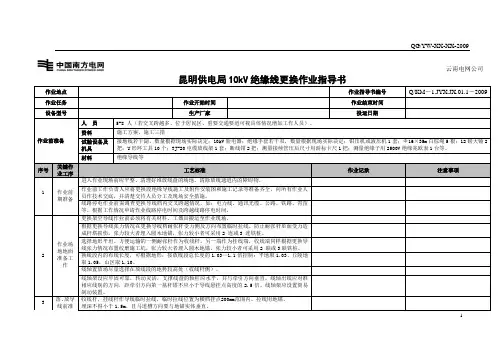

10kV绝缘线路更换作业指导书
作业指导书编号
Q/KM-1.JYX.JX.01.1-2009
作业任务
作业开始时间
作业结束时间
设备型号
生产厂家
投运日期
作业前准备
人员
工作负责人1名;现场安全员1名;作业人5-8人(若交叉跨越多、位于居民区、重要交通要道可视具体情况增加工作人员)。
资料
施工方案、施工三措
试验设备及机具
接地线若干副,数量根据现场实际决定;10kV验电器;绝缘手套若干双,数量根据现场实际决定;钳压机或液压机1套;Ф16×35m白棕绳5根;12磅大锤2把;U形环工具10个;TJ-20电缆放线架1套;断线钳2把;测量接续管压后尺寸用游标卡尺1把;测量绝缘子用2500V绝缘兆欧表1台等。
机动牵引放线前应选择机动绞磨安置场地,尽量布置在线路中心线上,以满足牵拉各相导线时位置不变。如果地形限制也可设置转向滑车进行转向牵引,机动绞磨位置尽量选在较低但不积水的位置,末尾侧用三联角铁桩或地锚固定。
牵引起始阶段,应慢速牵引,运转正常后可提高牵引速度。当压接管通过放线滑车或跨越架时,应减缓牵引速度,并注意监视。
导线完全松弛后撤除挂线杆绝缘子及旧导线并用旋转连接器及网套将新旧导线连接用直线接续管将新旧导线连接并用保护钢甲及开口胶管进行保护同样收线杆也用同样方式撤出绝缘子然后进行导线牵引在牵引过程中旧导线如存在直线接续管要在该管通过的第一基杆塔之前加装保护钢甲及开口胶管
云南电网公司
昆明供电局10kV绝缘线更换作业指导书
绝缘线紧好后,线上不应有任何杂物。
10kV绝缘线路每相过引线、引下线与邻相的过引线、引下线及低压绝缘线之间的净空距离不应小于200mm;10kV绝缘线与拉线、电杆、或构架间的净空距离不应小于200mm。
更换10KV配电变压器施工方案
更换10KV配电变压器施工方案换10KV配电变压器施工方案为了更换配电变压器,需要进行停、送电的操作。
在操作跌落式熔断器时,应使用合格的绝缘棒,并戴防雨罩和绝缘手套。
在配电变压器台架上工作时,不论线路是否停电,应先拉开低压侧刀闸,后拉开高压侧隔离开关或跌落式熔断器,并在高、低压引线上验电、接地。
高压跌落式熔断器的操作方法也需要遵守一定的规则。
在更换配电变压器的过程中,需要遵守一些规章制度,如《农村低压电力技术规程》、《电力安全工作规程》、《电力变压器运行规程》和《架空绝缘配电线路施工及验收规程》。
具体的施工步骤包括准备出发、起重车辆检查和开往现场,全体人员文明乘车,司机遵守交通规则,使用起重吊绳时要注意安全系数,还需要办理许可手续。
因此,在更换10KV配电变压器的施工中,需要注意操作规则和遵守规章制度,同时要注意安全措施和办理必要的手续。
安全措施和操作规程,确保每个人都了解工作任务和安全要求。
2)工作班成员应认真检查工作区域内的带电设备和相邻带安全工器具,确保安全措施完备。
3)在进行试验后,个人安全工器具和配套工具才能使用。
4)工作班成员应听取工作票上的作业内容和安全事项,如有建议或不同意见应及时提出。
5)在上杆前,应检查杆根、拉线、杆塔埋深是否符合要求,并对登杆工具进行冲击试验。
6)验电人员在检查现场设备名称和编号后,确认高压跌落式熔断器和低压刀闸均在断开位置。
7)在作业前,杆塔上方高低压电源必须全部停电,且在作业杆塔两侧高低压线验电时,需装设接地线。
8)在接地时,应先接接地端,后接导线端,且严禁使用其他导线。
9)工作人员在上杆前必须认真检查杆根和埋深,并使用安全带和安全帽,将安全带系在电杆或牢固的物体上,防止被锋利物割伤。
正确的接线方式,确保接线牢固可靠,防止接线松动或脱落,避免电气事故的发生。
2)在进行接地线的安装时,应注意地线的牢固性和接地棒的埋深,确保接地效果良好,防止低压返送电的发生。
更换绝缘子施工方案
更换绝缘子施工方案1. 引言绝缘子作为输电线路中的重要组成部分,在输电过程中起着非常关键的作用。
然而,由于长期使用和环境的影响,绝缘子可能会出现老化、损坏等问题,给输电线路的安全运行带来隐患。
因此,定期更换绝缘子是必要的维护工作之一。
本文将针对绝缘子的更换施工方案进行详细讨论。
2. 绝缘子的选择在更换绝缘子之前,需要首先选择合适的绝缘子。
绝缘子应根据输电线路的电压等级、线路类型、环境条件等因素进行选择。
常见的绝缘子材料有瓷绝缘子、玻璃纤维增强塑料绝缘子等。
选择合适的绝缘子材料可以提高绝缘子的耐电压、抗污闪击和耐候性能,保证线路的安全运行。
3. 绝缘子更换前的准备工作在进行绝缘子更换工作之前,需要进行一系列的准备工作,以保证施工顺利进行。
具体准备工作包括: - 制定详细的施工方案,并组织施工人员进行培训,确保施工人员熟悉施工流程和注意事项; - 准备所需的工具和设备,包括吊装机械、绝缘子更换工具、检修台等; - 对需要更换绝缘子的线路进行全面检查,记录绝缘子的型号、数量和位置等信息,制定更换计划; - 在绝缘子更换现场设置安全警示标志,并采取必要的安全措施,确保施工安全。
4. 绝缘子更换的施工流程绝缘子更换的施工流程应按照以下步骤进行:4.1 断电检修在开始更换绝缘子之前,需要对相应的线路进行断电检修。
检修人员应根据工作需求,按照规范操作流程,依次进行断电操作,确保施工现场电力安全。
4.2 绝缘子拆卸根据绝缘子更换计划,依次对需要更换的绝缘子进行拆卸。
在拆卸绝缘子时,需注意安全操作,保证施工人员和附近人员的人身安全。
4.3 绝缘子安装将拆卸下来的绝缘子进行清洗和检查,确保其完好无损。
然后,按照绝缘子更换计划,依次将新的绝缘子安装到相应位置。
在安装绝缘子时,需根据绝缘子的特点和要求,采取正确的安装方法,保证绝缘子的牢固性和稳定性。
4.4 绝缘子测试在绝缘子安装完成后,需要进行绝缘子的测试工作,以确保其工作正常。
更换10KV配电变压器施工方案
更换10KV配电变压器施工方案一、前言10KV配电变压器是电力系统中非常重要的设备之一,其作用是为用户提供稳定可靠的电能供应,保障电网运行的正常、安全。
但随着设备老化和技术进步,10KV配电变压器需要进行更换和升级。
本文将介绍更换10KV配电变压器的施工方案。
二、需求分析首先需要做的是对当前的10KV配电变压器进行检查和分析,判断其是否达到更换标准,如果达到更换标准,则需要进行更换。
在更换10KV配电变压器的过程中,需要满足以下需求:1.保证电力系统供电的连续性和稳定性。
2.保证新变压器的容量、参数、技术条件等要满足现有系统要求。
3.保证施工安全和环保,减少对周边环境的影响。
4.在工期和费用等方面具有合理性。
三、施工方案基于需求分析,我们设计了如下更换10KV配电变压器的施工方案。
1. 准备工作施工前需做好准备工作,包括:1.制定详细施工方案和计划书。
2.搭建施工现场和设备保护罩。
3.对施工人员进行安全培训和防护措施。
4.准备必要的工具、器材和物料。
5.停电处理,完成与其他供电线路的过渡。
2. 拆除旧变压器对旧变压器进行拆卸,包括:1.将变压器壳体上的螺栓拆下,拆除旧变压器绝缘油箱。
2.拆除高低压引线和绕组接地线。
3.拆除当前连接旧变压器的主要管道、阀门、附件等。
3. 安装新变压器安装新变压器,包括:1.对现场进行地基处理和平整。
2.安装新变压器支架和固定螺栓,并进行组立。
3.将新变压器运输至现场,并进行定位和精确定位。
4.重新安装相关管道、阀门和附件。
5.重新连接高低压引线和绕组接地线。
4. 施工验收施工结束后,进行验收工作,包括:1.测量新变压器的各项指标是否符合要求。
2.检查新变压器的运行情况,保证其正常运行。
3.根据安全生产标准对施工现场进行清理,保证环境卫生。
四、施工技术更换10KV配电变压器涉及到一些技术要求,主要包括:1.对新变压器进行详细测量和检查,保证其符合技术要求和参数标准。
线路绝缘子更换施工方案
线路绝缘子更换施工方案1. 引言线路绝缘子作为输电线路中的重要组成部分,起到了隔离和支撑导线的作用。
在长期使用中,由于各种原因如老化、击中、污秽等,绝缘子可能出现破损或失效,需要进行更换。
本文将介绍线路绝缘子更换的施工方案。
2. 施工准备在进行绝缘子更换施工之前,需要做好以下准备工作:2.1. 工作人员培训为了保证施工过程的安全和高效进行,施工人员应接受相应的培训,包括绝缘子更换的施工流程、安全操作规范以及必要的急救知识。
2.2. 设备和工具准备需要准备以下设备和工具:•绝缘子更换工具:包括绝缘子抱具、绝缘子压紧工具、吊装工具等。
•安全防护设备:如安全帽、防护眼镜、防护手套等。
•高空作业设备:如升降平台、吊篮等。
•线路绝缘子:根据需要更换的绝缘子型号和数量进行采购。
2.3. 施工计划制定制定详细的施工计划,包括施工时间安排、施工人员分工、现场安全考虑等。
3. 施工步骤绝缘子更换的施工步骤如下:3.1. 现场勘察在施工开始之前,首先需进行现场勘察。
根据实际情况,评估绝缘子更换的难度和施工条件,确定作业方式和所需设备。
3.2. 施工区域封锁和安全措施根据施工计划,将施工区域进行封锁,确保无关人员不进入施工区域。
同时,设置安全标志和警示标识,提醒施工人员和过往车辆注意安全。
3.3. 绝缘子拆卸使用绝缘子拆卸工具,将需要更换的绝缘子逐个拆卸下来。
在拆卸过程中,注意保护绝缘子,避免破损。
3.4. 检查和清洗在绝缘子拆卸下来后,进行绝缘子底座的检查和清洗工作。
检查底座是否有损坏或异常,清洗底座表面的污垢和灰尘,确保绝缘子更换后的接触良好。
3.5. 绝缘子安装将新的绝缘子安装到绝缘子底座上,使用绝缘子压紧工具对绝缘子进行压紧,确保绝缘子与底座之间的紧密接触。
3.6. 线路恢复和测试绝缘子更换完成后,对线路进行恢复和测试。
包括线路导线的连接恢复、接地线的连接和测试以及绝缘子的绝缘测试等。
3.7. 清理和整理完成线路恢复和测试后,清理施工现场,包括清理绝缘子更换过程中产生的垃圾和杂物,整理和归档施工记录和相关文件。
10kV高、低压开关柜更换作业指导书
6
开工前确定现场工、器具摆放位置
现场工、器具摆放合理,确保现场施工安全、可靠
3.2
√√
序号
名称
规格/编号
单位
准备数量
备注
1
吊车
2
钢板
3
滚杠
4
钢丝绳(套)
5
U型环
6
电气焊
7
方垫木
8
电源箱
9
照明设备
10
电钻
11
梯子
12
管钳
13
梅花扳手
14
套筒扳手
15
万用表
16
防人身触电,拆接地线的时候必须戴绝缘手套,使用绝缘操作杆,并且先拆导线端后拆接地段
11
送电并核对相序是否正确
防人身触电,核对相序时必须戴绝缘手套,使用绝缘操作杆
4.4
√
序号
内容
备注
1
清理工作现场,将工器具全部收拢并清点,废弃物按有关规定处理,材料及备品备件回收清点
2
按相关规定拆除并关闭检修电源
3
做好工作记录,记录此次更换内容,反措或技改情况,有无遗留问题
5
拆除高、低压柜间的连接螺丝(必要时用气割割断)
防火,电气焊操作时应戴好安全防护品,设专人进行防火监护
6
拆除旧高、低压柜,在原位置安装好新盘。拆除和安装过程中,施工应缓慢,不得造成周围柜体变形及松动。
防砸伤、挤伤等机械伤害,应设专人统一指挥,工作注意配合和提醒。
7
对新安装好的高、低压柜屏柜间进行连接固定,连接应紧密、牢固;将柜体于接地槽钢焊接接地。
防火:1、应选派有焊接资格的人员进行焊接。
绝缘子更换施工方案
绝缘子更换施工方案绝缘子更换施工方案一、项目背景及意义随着电力设备的老化和环境条件的恶化,绝缘子的老化和损坏情况日益严重。
为了保障电力设备的正常运行和安全,必须对已损坏的绝缘子进行更换。
二、施工准备1.确定更换的绝缘子类型和规格,以及材料的供应商。
2.编制详细的施工方案和施工图纸。
3.组织施工人员进行相应的培训,确保其掌握绝缘子更换的操作方法和安全知识。
4.准备好所需的工具和设备,如起重机、梯子、安全带等。
三、施工步骤1.对需要更换的绝缘子进行现场勘察和检测,确定绝缘子的具体损坏情况。
2.在绝缘子更换前,先进行安全措施的检查和测试,确保施工现场的安全。
3.使用起重机将需要更换的绝缘子进行悬吊,并将损坏的绝缘子拆卸下来。
4.清理拆卸下来的绝缘子的安装基座,并进行表面清洁和处理。
5.将新的绝缘子安装到原位置上,并使用合适的方法和工具进行固定。
6.检查新绝缘子的安装是否牢固,确保不会出现松动或脱落的情况。
7.清理施工现场,确保不会留下任何物品。
四、施工注意事项1.施工过程中,要注意人员的安全,严禁高空作业时不佩戴安全带。
2.施工人员必须经过专门培训和考核,掌握正确的操作方法和安全知识。
3.根据实际情况选择合适的起重机和梯子,并对其进行检查和测试,确保其安全可靠。
4.在绝缘子更换前,要对施工现场进行全面的检查,确保没有任何安全隐患。
5.在绝缘子安装完成后,要进行绝缘子的测试和检查,确保其满足使用要求。
6.及时清理施工现场,确保不会对周围环境造成任何污染或损坏。
五、施工总结通过对绝缘子的更换施工进行详细的计划和准备,以及严格执行施工步骤和注意事项,可以有效保障施工的安全和顺利进行。
绝缘子更换后,电力设备的正常运行和安全将得到有效保障。
同时,及时的维护和更换还能有效延长设备的使用寿命,减少故障发生的可能性。
10号机封闭母线支柱绝缘子更换施工方案
10号机封闭母线支柱绝缘子更换施工方案一、安全措施:1.工作负责人应认真履行工作票制度,检查现场安全措施是否正确完备,并符合现场实际条件;2.工作负责人应向全体施工人员交待工作票上所载工作内容、工作地点、工作时间、安全措施、危险点及注意事项,并要求全体施工人员在工作票上签字后,方可开始施工;3.工作负责人应始终在工作现场,认真履行监护职责,及时纠正违反安全的动作;4.对参与施工的厂家人员应提前进行安全教育;5.如需动火作业,应提前办理相应级别的动火工作票手续;6.高处作业必须系好安全带,戴好安全帽及其它劳动防护用品;7.高处作业人员身体条件应能满足登高作业的要求,如身体不适,应及时更换;8.传递物品时应绑扎牢固,不得上、下抛掷;9.做好防止高空落物伤人的安全措施。
应在施工地点的下方设置安全围栏,围栏内不得站人或通行。
二、技术措施:1.组织施工人员认真学习本措施;2.准备好更换用的各种工具,如滑车、尼龙绳等;3.应在专业起重人员的指导下搭设作业平台,检查牢固可靠后,方可开始施工作业;4.所使用电动工具的电源应带有触、漏电保护装置;5.高处使用的电动工具电源线、工器具及施工材料应采取可靠措施予以固定,防止飘荡或掉落;6.安装前应对新支柱绝缘子外观进行检查,不合格的不得安装;7.安装时应对封闭母线同一截面的三支绝缘子一起更换,在该截面的三支绝缘子未固定好之前,不得松动下一截面的支柱绝缘子固定螺栓,防止母线发生位移;8.新绝缘子封装之前和固定好之后,应由工作负责人或班组验收人再次进行检查,无问题后方可进行下一截面的更换工作;9.全部更换工作结束后,由高压班做耐压试验。
三、组织措施:分场主管:马福江安全员:付欣东班长:宋克勤技术员:崔敬波工作负责人:袁建春电气分场配电班2008年1月10日。
10kV架空线路停电更换耐张绝缘子作业指导书
QB 广东电网公司企业标准广东电网公司10kV架空线路停电更换耐张绝缘子作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言10kV架空线路停电更换耐张绝缘子是及时消除耐张绝缘子存在缺陷、防范电力设备事故、确保配电线路安全可靠运行,是配电日常检修的重要工作。
为规范停电更换耐张绝缘子现场作业,广东电网公司组织编制停电更换耐张绝缘子标准化作业指导书,指导基层班组开展停电更换耐张绝缘子工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上,充分考虑了广东电网公司的实际情况。
本作业指导书对停电更换耐张绝缘子工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范,用于指导10kV架空线路停电更换耐张绝缘子工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位:广东电网公司佛山供电局。
本作业指导书起草人:罗福健、赵继光、周强辅、尹惠慧、张永文、范可带、王伦、高能、岑建福。
目录1 范围 (2)2 规范性引用文件 (2)3 危险辨识、风险评估和控制措施 (2)4 作业准备 (3)5 作业周期 (4)6 工期定额 (4)7 作业流程 (5)9 作业中可能出现的主要异常现象及对策 (9)10 作业验收与交接 (9)附录作业记录表 (10)1 范围本指导书适用于停电更换10kV架空线路耐张绝缘子作业。
2 规范性引用文件下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本指导书。
凡是不注日期的引用文件,其最新版本适用于本指导书。
GB 50173 电气装置安装工程 35kV及以下架空电力线路施工及验收规范DL 409 电业安全工作规程(电力线路部分)中国南方电网公司作业指导书编写导则中国南方电网公司安全生产风险管理体系3 危险辨识、风险评估和控制措施4 作业准备4.1 工作人员的准备4.2 资料的准备4.3作业工器具的准备主要工器具、机械清单4.4作业主要材料施工材料清单5 作业周期必要时进行。
带电更换绝缘子施工方案
带电更换绝缘子施工方案1. 引言•绝缘子是电力系统中起到支撑、绝缘和固定导线或设备的功能件,一旦发现绝缘子存在严重的裂纹、破损或漏电,就需要进行更换工作。
•对于高压线路而言,更换绝缘子通常需要切断电力供应,但在某些特殊情况下,为了确保电网的稳定运行,不能将电力系统断电,此时需要采用带电更换绝缘子的施工方案。
2. 概述带电更换绝缘子是在高压线路不间断供电的情况下,将受损的绝缘子更换为新的绝缘子,并确保施工过程中的安全性和可靠性的一种施工方法。
3. 施工前的准备工作在进行带电更换绝缘子的施工前,需要进行以下准备工作: - 制定详细的施工方案,包括施工步骤、人员配置、施工工具和设备等。
- 检查并确保施工所需的绝缘子和相关材料的质量和数量充足。
- 检查并确保施工现场的安全条件,如道岔、绝缘防护、接地等设施是否正常运行。
- 检查并确保施工人员具备必要的带电作业经验和技术能力,并进行相应的培训和考核。
4. 施工步骤4.1 施工准备•检查绝缘子的安装位置和固定情况,确定需要更换的绝缘子的具体编号和型号。
•检查绝缘子所处位置的电压等级和电流规模,了解与之相关的高压线路的工作状况。
4.2 施工操作4.2.1 确认工作区域安全•带电更换绝缘子需要在高压线路运行的状态下进行,所以首先要确保工作区域内的环境安全。
•检查并确保工作区域内没有杂物、草丛等可能对带电施工造成安全隐患的物品。
•检查并确保周围的绝缘子、导线等设备的运行正常,并采取措施防止对施工产生干扰。
4.2.2 搭建临时工作平台•根据绝缘子所处位置的具体要求和实际情况,搭建临时工作平台,以便安全稳定地进行更换工作。
•确保临时工作平台的坚固性和稳定性,能够承受施工人员和工具的重量。
4.2.3 使用绝缘工具•施工人员需要佩戴专业的绝缘服装和绝缘手套等个人防护装备,确保施工安全。
•使用专门绝缘工具进行绝缘子的拆卸和安装工作,确保施工过程中不会产生漏电和触电等危险。
绝缘子更换施工方案
绝缘子更换施工方案1. 引言绝缘子是电力系统中非常重要的组成部分,其作用是将导线与支撑结构之间的电绝缘,防止导线与支撑结构之间发生电击事故。
然而,由于长期使用和外界环境的影响,绝缘子可能会出现老化、损坏等情况,需要进行更换施工。
本文将介绍绝缘子更换的施工方案。
2. 绝缘子更换前的准备工作在进行绝缘子更换施工前,需要进行一系列的准备工作,包括:2.1 安全评估在施工前,需要进行安全评估,确定施工现场是否存在安全隐患,如是否需要采取临时支撑措施、是否需要断开电源等。
2.2 施工材料准备根据绝缘子的规格和要求,准备好相应的绝缘子和安装所需的配件,确保能够满足施工需求。
2.3 工具准备准备好所需的工具,包括梯子、扳手、螺丝刀等,以确保工作顺利进行。
2.4 施工人员培训对施工人员进行培训,使其熟悉绝缘子更换的施工要求和步骤,提高施工效率和安全性。
3. 绝缘子更换的施工步骤3.1 断电操作在更换绝缘子前,需要先切断该绝缘子所在的电源,确保施工人员的安全。
根据实际情况,可以采用下列几种方式进行断电操作:•切断电源开关•拆下保险丝•使用绝缘手套、工具进行断线3.2 绝缘子拆卸拆卸绝缘子前,需要先检查绝缘子是否能正常运行。
拆卸绝缘子时,需要注意以下几点:•确保周围区域为空,避免意外发生。
•使用适当的工具和技术,避免对绝缘子和周围设备造成损坏。
•根据绝缘子的安装方式,进行相应的拆卸操作。
3.3 安装新的绝缘子安装新的绝缘子时,需要注意以下几点:•确保新的绝缘子与原有绝缘子的规格、型号一致,以免影响电力系统的正常运行。
•根据绝缘子的安装方式,进行相应的安装操作。
•使用适当的工具和技术,确保绝缘子安装稳固可靠。
3.4 绝缘子的测试安装完新的绝缘子后,需要进行测试,确保绝缘子能够正常工作。
常见的测试方法包括:•绝缘电阻测试:使用绝缘电阻仪进行测试,判断绝缘子是否具有良好的绝缘性能。
•电气弧测试:使用电气弧计进行测试,判断绝缘子是否能够承受电力系统的工作条件。
绝缘子更换施工方案
绝缘子更换施工方案1. 引言绝缘子是电力系统中的重要组成部分,起到保护导线与支架之间的绝缘作用。
由于长期使用或外部因素的影响,绝缘子可能会出现老化、破损或失效的情况,需要进行更换。
本文将介绍绝缘子更换的施工方案。
2. 施工前准备在开始绝缘子更换施工前,需要进行一系列的准备工作:•确定更换绝缘子的位置和数量:根据实际情况,确定需要更换的绝缘子的位置和数量,编制工程计划。
•准备绝缘子材料:根据绝缘子的型号和规格,准备好相应的绝缘子材料。
•准备施工人员和工具:确定施工人员的数量和技术水平,为他们准备好所需的工具和设备。
•安全防护:要求施工人员佩戴好安全防护装备,确保施工过程中的安全。
3. 更换绝缘子的步骤绝缘子的更换一般需要经过以下步骤:步骤一:制定施工方案根据实际情况,确定绝缘子更换的具体方案,包括施工序列、施工方法和时间安排等。
步骤二:搭建施工临时平台在绝缘子需要更换的地方,搭建施工临时平台,用于支撑工人和材料。
平台的搭建应符合相关安全规范。
步骤三:拆除旧绝缘子使用相应工具和设备,将旧绝缘子进行拆除。
在拆除过程中,要注意安全,避免对周边设备和材料造成损坏。
步骤四:安装新绝缘子根据绝缘子更换方案,选择合适的方法将新绝缘子安装在支架上。
在安装过程中,要确保绝缘子与支架之间的紧密连接,并进行相关的固定措施。
步骤五:验收和测试在绝缘子更换施工完成后,进行相应的验收和测试工作。
通过绝缘测试和其他相关检测手段,确保更换后的绝缘子满足安全使用要求。
4. 施工注意事项在进行绝缘子更换施工时,需要注意以下几点:•安全第一:施工人员必须佩戴好安全防护装备,严格按照安全规范操作。
•工具检查:施工前需要对使用的工具和设备进行检查,确保其正常工作和安全可靠。
•防止误操作:施工人员应熟悉绝缘子更换的工艺流程,避免对其他设备造成误操作。
•临时平台稳固:搭建施工临时平台时,要确保其稳固可靠,防止平台倾斜或松动。
5. 施工质量控制为保证绝缘子更换工程的质量,需要进行相应的质量控制措施:•规范操作:施工人员要按照规范进行操作,遵循施工方案和工艺要求。
绝缘子更换施工方案
绝缘子更换施工方案绝缘子更换是高压输电线路维护和安全运行的重要环节,合理的施工方案和操作方法对保证工程的质量和施工进度具有重要意义。
下面将就绝缘子更换的施工方案进行详细的介绍。
首先,绝缘子更换前需要进行工程验收,确保绝缘子更换工作的必要性和安全性。
验收包括检查和测试绝缘子的状态、功效和运行情况,以及确定更换绝缘子的数量和规格。
其次,根据绝缘子的类型和规格,确定合适的更换设备和工具。
绝缘子的更换主要包括锁紧装置的拆卸和安装、绝缘子的拆卸和安装以及测量和测试等过程。
选用具有安全可靠性的设备和工具,以确保施工的顺利进行。
然后,进行绝缘子的钳装脱落测试和测量。
钳装脱落测试是指对绝缘子上的钳装脱落进行检测,以保证绝缘子在运行过程中的稳定性和可靠性。
测量包括对绝缘子的外观、尺寸、电气性能和机械性能等进行测试和评估。
接下来,进行旧绝缘子的拆卸和新绝缘子的安装。
拆卸过程需要对固定装置、连接线路和锁紧装置进行拆卸和清洁,确保后续安装工作的顺利进行。
安装时,要注意绝缘子的放置位置和固定方式,以确保绝缘子的正确安装和使用。
最后,进行绝缘子的测试和调试工作。
测试包括对新绝缘子的电气性能和机械性能进行测试和评估。
调试工作包括对新绝缘子的稳定性和可靠性进行验证和调整,确保设备的正常运行和安全运行。
在整个绝缘子更换的过程中,要注意施工现场的安全和清洁,严格遵守操作规程和安全操作规范,确保施工人员的个人安全和设备的安全。
同时,要根据不同情况和特殊要求,灵活调整施工方案和操作方法,以保证施工的顺利进行。
综上所述,绝缘子更换的施工方案应包括工程验收、选用合适设备和工具、测试和调试、拆卸和安装等几个关键步骤。
合理的施工方案和操作方法能够提高绝缘子更换工作的质量和效率,确保高压输电线路的安全运行。
最新更换绝缘子步骤
正常情况下的更换绝缘子步骤一、先根据巡视月报表、绝缘子检测等记录统计出线路中需要更换的绝缘子。
避免发生更换后,出现遗漏的损坏绝缘子。
二、将需要更换的绝缘子型号、规格整理出来后,从备品备件中取出清洗、晾干后用绝缘子检测仪检测后,达到要求后,做好随时取用的准备。
同时需要做好备品备件的出库管理。
三、根据工作量,提交停电申请,并办理第一种工作票。
办理工作票的时候,除严格执行云南电网电气工作票实施细则外还需要考虑工作负责人的能力、对线路的熟悉程度。
如果工作量较大、或停电时间较短的时候需要安排多个小组,需要增加小组派工单。
派工单一定要清楚明了,需要包括几个内容:1、工作小组负责人2、工作成员3、工作区段4、工作任务5、除工作票列出来的需要注意的安全措施。
四、工作前一天,召开工作协调会,协调会应该包括参加工作的全部人员,会议内容应确认几个问题:1、卡具的使用(我公司卡具资源不足,会存在有的组没有卡具,需要使用倒链)2、更换的绝缘子所在的塔基位,是否都能找到,合理的调配人员,有必要的时候提前熟悉塔位。
3、车辆的安排,如果需要几个组共用一张车,使用过程、顺序。
必要的后勤保障安排,如相机、充电器、手电、对讲机等,特别是有的塔位需要租用马帮等情况。
4、安全交底、技术交底、危险点分析控制。
5、工作前的预想,找到困难、欠缺。
(毕竟一人智短,每个人都有没有考虑周全的地方)五、工作前一天由各小组负责人将工具、药品等预先领好,分组堆放或装入所安排的车辆。
由安全员检查车况。
六、工作开始,全部人员集合整齐,由安全员检查各组人员的衣着、精神状态。
工作负责人宣读工作票,并抽问工作成员是否明确工作任务。
在确认没有问题后在工作票背面签名。
七、行车中注意交通安全,到达目的地后,一般都还需要步行一段才能到达塔位,需要各小组负责人合理安排各小组成员背负各种工具,不能有遗漏。
八、到达塔位后,由小组工作监护人认真核对线路名称、杆塔号、相序无误后,检查所携带的工具,对绝缘手套、验电器、安全带等做使用前的检查,并再次确认危险点,等待工作负责人的通知。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
10号主变大修及低压封闭母线绝缘子更换施工方案批准:审核:编制:张晓军2008 年6月27日一、10号主变主要技术参数二、10号主变运行情况分析。
1、10号主变冷却器主控电源箱于92年11月和98年7月两次运行中着火,造成主变冷却器全停,99年更换电源箱后处理好,但在夏季箱内设备温度较高,目前已在箱内加装冷却通风机。
2、94年至今,变压器在每年夏季高温天气时,变压器上层油温高达75度,经过对冷却器冲洗后,油温可降至正常温度。
分析原因为冷却器散热管间隙小,长时间运行被灰尘及柳絮堵塞所致。
3、2002年进行首次大修,主要处理了低压套管法兰渗油等缺陷,更换事故放油门、取样油门、压力释放阀、油枕隔膜、全部密封胶垫及硅胶,同时将变压器所用蝶阀更换为真空偏心蝶阀,另外变压器高压套管由于没有末屏引出线,故没有做局部放电试验。
4、2007年“1.10”电缆沟着火事故中,10号主变受到一定影响,事后经外观检查后未发现问题,重新投入运行。
5、10号主变目前存在部分密封垫、油泵法兰、放气塞渗油等问题,特别是上次大修中更换的真空蝶阀在运行时易自动关闭,本次结合主变增容大修,将重点对变压器内部组件进行检查,并处理上述缺陷,同进行低压引线通流改造及冷却器更换工作。
三、变压器大修项目(一)标准项目1、变压器高低压引线的拆除与接引。
2、变压器部分低压封闭母线及支架拆卸与安装。
3、变压器搬运。
4、吊开钟罩检修器身。
5、绕组、引线及磁(电)屏蔽装置的检修。
6、铁芯、铁芯紧固件(穿心螺杆、夹件、拉带、绑带等)、压钉、压板及接地片的检修。
7、附件的检修,包括套管、吸湿器等。
8、钟罩清扫与检修。
9、阀门及管道等附属设备的更换与检修。
10、安全保护装置的检修。
11、油保护装置的检修。
12、测温装置的校验。
13、分接开关的检修。
14、全部密封胶垫的更换和组件试漏。
15、变压器油处理。
16、冷却器操作控制箱的检修和试验。
(二)非标准项目1、10号主变低压引线通流部分改造。
2、10号主变低压封闭母线绝缘子更换。
3、10号主变冷却器更换。
4、冷却器主控箱与分控箱间电缆和保护管的更换与接引。
四、变压器大修前准备工作1、主要施工工器具准备备注:表中所列施工工具,必须在变压器大修前准备好,检查试验良好。
2、所需物资材料(见物资材料计划表),所需物资材料在变压器检修前到位,检查试验良好。
3、检修前变压器检修间需要整理清洁、无杂物,照明充足。
干燥室要清理干净,保证检修使用。
4、变压器检修前,组织参加检修的施工人员学习本施工方案,使工作人员做到心中有数。
五、人员组织及分工1、工作总负责人:黄嘉庆2、技术记录员:张晓军3、器身加温负责人:王作友4、起重搬运负责人:黄嘉庆、任福德5、工具保管负责人:潘淑艳、黄梅、李艳辉6、工作组成员:配电班全体7、验收检查人员:厂、分场及班组负责人六、变压器大修安全及技术措施(一)安全措施1、办理第一种工作票,工作负责人要认真履行开工手续,并向工作组成员交代工作内容、工作地点、工作时间、安全措施、危险点及控制措施和其它安全注意事项。
待全体工作人员在工作票上签字后,方可开工。
2、严格执行电业安全规程和检修工艺规程,杜绝违章,确保检修质量。
3、进入施工现场的工作人员必须按规定着装,戴好安全帽。
焊工作业要穿好焊工服并戴好焊工手套及护目镜,高空作业系好安全带,上下传递物品要使用绳子和工具袋。
4、电动工具、起重工具在使用前必须经过全面检查并合格,否则不允许使用。
夜间工作要有良好照明,行灯照明必须使用36V及以下电源。
5、使用电动工具时要做好绝缘措施,并戴好绝缘手套,以免漏电伤人。
使用砂轮、磨光机时必须戴好防护镜。
6、动火前必须按规定办理动火手续,清除易燃物品,设专人看火,动火后清理现场,消除火种。
7、搬运前请有关部门对变压器搬运铁道进行检修,核对其承重能力,必要时予以加固。
8、搬运变压器前,应先对小车托轮注润滑油,防止卡涩。
9、变压器调转行走方向、拆装垫铁、搬运行走过程中,全体施工人员要听从起重负责人的统一指挥。
10、利用千斤顶顶升(或降)变压器时,应顶在油箱指定部位,以防变形。
千斤顶应垂直放置,在千斤顶的顶部与油箱接触处应垫以木板(或破布)防止滑倒,其对面应用枕木垫牢固。
为保持枕木的平整,枕木的底部可适当加垫厚薄不同的木板。
11、在使用千斤顶升(或降)变压器时,应随升(或降)随垫木方和木板,防止千斤顶失灵突然倾倒。
同侧的两台千斤顶工作时,应统一指挥速度一致。
荷重下的千斤顶不得长期负重,并应自始至终有专人照料。
12、搬运变压器时需指定有经验的专人操作卷扬机,并听从起重负责人统一指挥。
牵引速度不大于200m/h,跨越铁道井字架时,应适当减速慢行。
卷扬机工作过程,卷筒上至少保留3~5圈钢丝绳。
13、搬运时注意监视托轮与铁轨的配合,防止变压器本体偏移及滚轮磨损,并在铁轨内侧涂抹黄甘油,加强润滑。
14、搬运过程中工作人员必需站在适当位置,防止钢丝绳松扣或拉断伤人。
15、起重工作应分工明确,专人指挥并有统一信号。
16、根据变压器的重量选择起重工具,包括吊车、钢丝绳、吊环、U型挂环、千斤顶、枕木等。
17、起重前应先拆除影响起重工作的各种连接。
18、采用汽车吊起重时,应检查支撑稳定性,注意起重臂伸张的角度、回转范围与临近带电设备的安全距离,并设专人监护。
19、钢丝绳所经过的棱角处垫木板或包破布,防止损伤钢丝绳。
20、起吊或降落速度应均匀,掌握好重心,防止倾斜。
21、检查器身时,应由专人进行。
穿着专用的检修工作服和鞋,并戴清洁手套,除必须的工具和配件外,不得携带其它物品。
22、焊接低压引线连片时,要采取隔离措施,防止火花溅落到线圈上。
23、检修现场应设有专门工具箱,并由专人负责管理。
带到器身上的工具严格进行登记,主体密封扣罩前,要认真清点工器具,以防遗留在器身上。
24、临时架设的脚手架,在使用前必须经检查合格,确认牢固可靠后方可使用。
使用的梯子要有专人扶持,防止滑倒。
25、及时清扫灰尘、油迹及杂物,确保检修现场清洁。
26、应对厂家协助检修人员进行安全教育。
(二)技术措施1、拆除二次控制线,做好标记,用塑料布包好,防止受潮。
2、拆开高压及中性点套管引线接头,将拆开的引线用白布带绑扎好,拆下的螺栓保存好。
3、从变压器底部放油至升高座处,然后拆除高压及中性点套管,拆下的套管应垂直放置在套管架上,并绑扎好,套管尾部要包好防止受潮,同时将引线盘好,放在套管绝缘筒中,套管孔用堵板封好。
4、拆除靠近变压器本体处的低压封闭母线,拆下的封闭母线、压环、接线板、软连片、橡胶套、螺栓等要分类妥善保管,并将各母线管口用塑料封好,防止雨水进入。
同时用斤不落将其余的封闭母线吊起,以防其下坠。
另外低压封闭母线支架做好标记后拆除,放到指定地点。
5、拆开变压器本体接地线及小车掣动器,将拆下的掣动器做好标记保管好。
6、关闭变压器本体与冷却器之间油管路上的所有蝶阀,放净管路中的油后,拆除油管路。
在拆开的管路接头及蝶阀处加装堵板,拆下的管路要做好标记,两端用塑料布封好,放到指定地点。
7、测量变压器回运时准确定位地点及坡度,并做好标记。
检查变压器本体与外部完全脱离连接后,用千斤顶顶起变压器,拆除垫铁并妥善保存。
8、利用卷扬机将变压器搬运至检修间内,使变压器本体B相对正150吨吊车的吊钩。
9、打开放油门,将变压器油放至距箱顶200mm处位置。
10、拆下压力释放阀,进行检修和试验。
11、拆下测温装置,送热工校验。
12、拆铁芯接地套管,其安装孔洞加堵板密封,套管保管好,防止碰伤。
13、拆除变压器本体各处联管,做好标记,管子两端用塑料布包好,放到指定地点妥善保管。
管子安装孔密封好,防止异物进入变压器内。
14、拆除分接开关机构操作杆,所有零件均要做好标记并做好防潮措施,其孔洞用堵板封好。
15、松开钟罩内钟罩与上夹件定位螺栓,使钟罩与器身脱离。
16、拆除储油柜,放到指定地点,用枕木垫好,以备检修。
17、拆除高压及中性点升高座,升高座注入合格变压器油(或采取其它防潮密封措施)。
18、打开低压套管手孔,拆开低压套管引线后,将低压套管拆除,其孔洞加堵板封好,套管要放到指定位置保管,防止碰伤。
19、检修储油柜、高低压及中性点套管、升高座、分接开关机构操作杆、压力释放阀等附件。
20、在吊钟罩检查的前一天晚间,用ZJY-150型真空净油机对变压器本体的变压器油进行热油循环加温,保证变压器身温度较检修间室温高出10—15度。
吊钟罩前,将变压器油全部排出并进行处理,器身检查应在晴天环境进行。
21、器身允许暴露空气中时间应不超过如下规定:空气相对湿度≤65%为16小时;空气相对湿度≤75%为12小时;器身暴露时间是从变压器放油起至开始抽真空或注油时为止。
