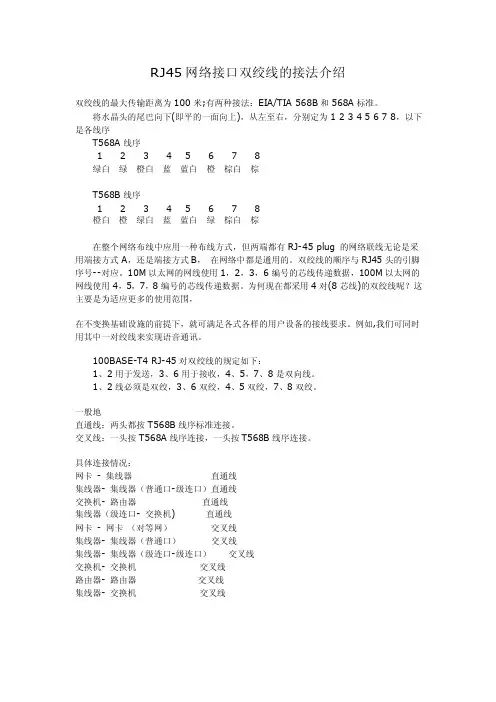

RJ45网络接口双绞线的接法介绍
RJ45网络接口双绞线的接法介绍双绞线的最大传输距离为100米;有两种接法：EIA/TIA 568B和568A标准。
将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各线序T568A线序1 2 3 4 5 6 78绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 78橙白橙绿白蓝蓝白绿棕白棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
一般地直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
具体连接情况：网卡- 集线器直通线集线器- 集线器（普通口-级连口）直通线交换机- 路由器直通线集线器（级连口- 交换机)直通线网卡- 网卡（对等网）交叉线集线器- 集线器（普通口）交叉线集线器- 集线器（级连口-级连口）交叉线交换机- 交换机交叉线路由器- 路由器交叉线集线器- 交换机交叉线PC－PC 交叉线PC－HUB 直连线PC－路由器交叉线PC－交换机直连线HUB普通口－HUB普通口交叉线HUB普通口－HUB级联口直连线路由器－路由器交叉线路由器－交换机直连线交换机普通口－交换机uplink口直连线交换机普通口－交换机普通口交叉线交换机uplink口－交换机uplink口交叉线如何制作网线接头标准568A：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8标准568B：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8ADSL猫接路由器路由器接交换机是不是全部用正线接A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；PC、路由器、交换机、集线器网线接法首先是网线的做法：网卡有10M,10M/100M,100M,1000M.网线有3类(10M)、5类(100M)、超5类线(155M)、6类线(255M)分别对应了不同的网卡和网速,现在一般最低用5类线.它们的网线做法都相同.网络设备HUB有两种接口:普通口和级联口(UP-LINK).普通口:用于和网卡相连.(直通线)也可用于和另一个HUB普通口相联.(交叉线)级联口(UP-LINK):用于和另一个HUB普通口相联.(直通线)注意:有的HUB级联口(UP-LINK)为自适应,就是直通线、交叉线都可以.网线水晶头有两种做法标准.标准为TIA/EIA 568B和TIA/EIA 568A.制作水晶头首先将水晶头有卡的一面向下,从左至右排序.12345678TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
moxa_nport5610说明文档
3．NPORT5610终端服务器台湾MOXA公司的终端服务器NPORT5610有16个标准RS232端口，接口为8芯RJ45。
终端服务器的背面示意如图1：1 8接口放大图1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16图4图中，每个绿色的方格代表一个RJ45接口，接入RS232信号。
图5为终端服务器NPORT5610背面实物图：图5图6为终端服务器NPORT5610正面实物图：图68芯终端服务器NPORT5610的RJ45接口定义：表43.1 使用方法NPort Server 5610终端服务器有两种使用方法，一种是在windows 操作系统的前置机上安装驱动程序，扩展串口，前置系统访问扩展的串口采用windows 提供的标准串口访问接口；另一种是在unix 或windows 操作系统的前置机不安装驱动程序，前置系统直接通过网络TCP 方式访问扩展的串口。
两种方式都可以，根据实际系统需要使用。
3.2硬件安装终端服务器的硬件安装过程为：步骤 1 按照通道柜配置图上终端服务器的位置将终端服务器安装在通道柜中，固定好。
2 用电缆连接线将终端服务器和通道机箱连接起来。
3.3 与通道机箱的连接终端服务器和通道机箱用双脚线连接，做线的长度根据实际长度测量，线两端的接头用RJ45水晶头。
下图为终端服务器和通道机箱的连接示意图：通道机箱终端服务器A双绞线图7图6中，通道机箱的两排接口，输出相同的数据信号，分别输入到A前置机的终端服务器和B前置机的终端服务器。
接线的顺序从1口至16口一一对应。
通道机箱RJ45定义表表5终端服务器和通道机箱用双脚线连接对应表：表63.4安装驱动程序和Administrator Configuration管理工具在设备接上计算机后，首先需要进行驱动程序和终端服务器管理工具的安装。
安装步骤如下：步骤 1：将MOXA公司提供的software cd光盘放入光驱中，一会计算机屏幕上会弹出如下图所示对话框，如果没有弹出所示对话框，可以直接运行光盘根目录下\Autorun\Launch.exe程序，也会弹出对话框：步骤2：单击INSTALL UTILITY按钮，弹出下图对话框：步骤3：单击“是”按钮步骤4：单击“Next>”按钮步骤5：选择或填写需要安装的路径，单击“Next>”按钮步骤6：单击“Next>”按钮步骤7：单击“Install”按钮，显示下图，程序正在安装步骤8：程序安装完成后将会显示下图对话框步骤9：单击“Next>”按钮步骤10：将Launch Nport Administrator前的勾去掉，单击“Finish”按钮，Nport5610驱动程序和管理工具安装完成。
交换机的RJ45端口 VS SFP端口,哪种更好？
交换机的RJ45端口VS SFP端口，哪种更好？
从事光通信行业的应该都知道，千兆以太网已经越来越普遍，现在市场
上的千兆以太网交换机一般有两种端口：RJ45端口和SFP端口，这两种端口都可以进行千兆以太网传输，那幺他们有什幺区别，分别应该怎样进行布线呢？今天易天光通信将在这为大家一一解答。
RJ45端口和SFP端口有什幺区别？
千兆以太网交换机的RJ45端口是一种内置端口，只需要使用一根超五类或六类网线就可以连接两个RJ45端口的千兆以太网交换机。
千兆以太网交换机的SFP端口符合1000BASE-T（IEEE 802.3ab）标准，传输速率可达1000 Mbps。
若要进行数据传输，必须要先插入SFP电口光模块到交换机的SFP端口，然后使用网线（五类/超五类/六类网线）；或者先插入
两个SFP光口光模块，然后使用一根光纤跳线。
此外，在数据中心、局域网（LAN）等应用中，交换机的SFP端口还具有100/1000Mbps自适应功能。
千兆以太网交换机的RJ45连接和SFP连接
下图是千兆以太网交换机的RJ45连接和SFP连接实例，从中可以看出
SFP连接需要使用两个SFP电口光模块和一根五类网线，或者使用两个SFP
光口光模块和一根光纤跳线；而RJ45连接只需要使用一根五类网线就可以了。
网络接口(RJ45)布线设计简要说明
网络接口（RJ45）布线设计简要说明在嵌入式工控系统中，常用的是10Mbps/100Mbps网络接口。
但是由于CPU 快速的发展，1000Mbps网络也开始在嵌入式系统中使用。
它们的通讯频率都是100BASE-TX标准：125MHz。
英创公司的ESM6802嵌入式主板，可以提供1000Mbps网络接口，符合1000BASE-T（IEEE802.3ab）标准。
对于10Mbps/100Mbps兼容网络，有2对差分信号线，TX（TX+、TX-）和RX（RX+、RX-），信号TX与RX是相互独立的信号线。
对于英创公司提供的1000Mbps网络，可以向下兼容10Mbps/100Mbps网络，使用4对差分信号线，数据传输时，会使用全部4对差分信号线。
所以对于PCB 走线，要求更高。
然而不少的客户在对以太网端口进行布线设计时，并没有按照以太网信号的差分、阻抗要求进行设计，或者没有考虑网络端口的ESD相关问题，最终导致一部份设备会出现无法预期的异常，或出现损坏率很高的情况。
这篇文章会基于英创公司的嵌入式工控主板接口，简单描述网络接口设计时需要注意的地方，以提高产品的稳定与可靠性。
1、网络信号走线要求同于网络通讯常用的UTP CAT5e网线，在1Mhz-100Mhz频率下，为100欧阻抗，所以为了得到更好的信号传输特性，PCB板上的每对差分信号线也需要设计/生产为100欧阻抗。
例如，在ESMARC EVB V5.0中，每对网络差分信号线的线宽为7mil，线距为8mil，在PCB加工生产说明文档/邮件中，就提出阻抗要求：(线宽-线距-线宽)7mil-8mil-7mil，阻抗100欧。
一般情况下，PCB厂家会根据你的要求，重新调整铜皮，使信号线的阻抗在要求值的+/-10以内，即可满足要求。
为了保证高频差分信号线上的信号相位差足够小，需要尽可能保证每一对差分信号线长一致，或控制最大线差长度。
对于网络通讯信号线，将信号线最大长度差控制在+/-25mil以内即可。
电脑各类接口引脚定义
电脑各类接口引脚定义PS/2接口：分别为AT键盘（即常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多，而AT键盘已经要沦为昨日黄花。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1．DATA 数据信号2．空3．GND 地端4．＋5V5．CLOCK 时钟6．空（仅限PS2键盘）USB接口：接线方式：红线:+5V 黑线:GND 白线:D- 绿线:D+USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
RJ45网线顺序：568B:568A：RS232串口：串口是计算机主要的外部接口之一，通过九针串口连接的设备有很多，像串口鼠标、MODEM、手写板等等，九针串口的示意图如上，其各脚的定义如下：1．DCD 载波检测2．RXD 接收数据3．TXD 发送数据4．DTR 数据终端准备好5．SG 信号地线6．DSR 数据准备好7．RTS 请求发送8．CTS 清除发送9．RI 振铃指示并口：并口是计算机一个相当重要的外部设备接口，最常用来连接的设备那就要算是打印机了，另外，有许多型号的扫描仪也是通过并口来与计算机连接的。
并口也是25针的，与25针串口不同的是，并口是25个孔，所以常称为“母头”，而像串口就常称为“公头”。
网线基础知识
RJ45插头的线序568A标准引脚顺序介质直接连接信号颜色1 TX+(传输) 白绿2 TX-(传输) 绿3 RX+(接收) 白橙4 不使用蓝5 不使用白蓝6 RX-(接收) 橙7 不使用白棕8 不使用棕568B标准引脚顺序介质直接连接信号颜色1 TX+(传输白橙2 TX-(传输) 橙3 RX+(接收) 白绿4 不使用蓝5 不使用白蓝6 RX-(接收) 绿7 不使用白棕8 不使用棕5种颜色.双绞能起到抗干扰的作用!!!!! 网线的8根线其中1236是传输数字信号也就是用于我们网络数据传输的45是模拟信号就是电话脉冲信号传输的78是给IP电话供电的当然需要POE支持，实际上在100M网络运行下,通常八芯就会全用，因为100M网络传输对线路要求较高，不光要用1 3 2 6 ，否则网络运行就会不稳定。
了解超五类双绞线原理与实务一、首先，让我们来具体认识一下什么是双绞线1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。
此主题相关图片如下：此主题相关图片如下：图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。
2、为什么要把二根线双绞？因为这种相互缠绕改变了电缆原有的电子特性。
这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
3、双绞线分类：1）双绞线按其绞线对数可分为：2对，4对，25对。
（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）2）按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
3）按频率和信噪比可分为：3类，4类，5类和超5类。
现在很多地方已经用上了六类线甚至七类线。
用在计算机网络通信方面至少是3类以上。
以下列出各类线说明：一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。
二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。
政法网公安四级网新款升级专用10G综合业务光接入设备
BH3630GDX型双光口保护10G综合业务光接入设备用户手册北京创基互联科技有限公司致用户：本设备在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。
◆仔细阅读本手册，并保存好本手册，以备将来参考用。
◆不要将设备放置在接近水源或潮湿的地方。
◆不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
◆电源接头以及其它设备连接件应互相连接牢固，请经常检查。
◆连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：1．直流－48V机种：-36V ~-72V2．交流220V机种：220V±20％，50Hz◆请注意设备清洁，必要时可用软棉布擦拭。
◆在下列情况下，请立即断开电源，并与公司联系。
1．设备进水；2．设备摔坏或机壳破裂；3．设备工作异常或展示的性能已完全改变；4．设备产生气味、烟雾或噪音。
◆请不要自己修理设备，除手册中有明确指示外。
版权声明本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。
本说明书所提及的商标所有权由各商标持有人所有。
对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他产品、人身造成影响，本公司将不负任何责任。
除此之外，本手册所提到的产品规格和资讯仅供参考，内容亦会随时更新，恕不另行通知，有关信息请向公司查询。
10G综合业务光接入设备一：概述BH3630GDX型10G综合业务光接入设备是我公司采用自主知识产权的大规模集成电路，应用时分复用技术，将四路物理隔离线速千兆以太网信号和E1信号混合编码后在一对光纤上传输,光口支持1+1保护。
实现10/100/1000M以太网、E1接口、普通电话、热线电话、磁石电话、V35业务、RS232/RS485/RS422数据业务、二/四音频、二/四线EM等混合传输，传输通道为光传输通道。
该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。
RJ45网络线接法详解
RJ45网络线接法详解网络, 双绞线, 水晶头, 详解, 连接器来源：广州宏控我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
T568A线序 1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕 T568B线序1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
双绞线接头(RJ45)针脚号码定义:现在通常使用EIA/TIA 568B标准接法，介绍如下： 10M双绞线接头的标准接法线材要求CAT-3(3类线) 号码信号定义线对颜色 1 TX+ 橙白2 TX- 橙3 RX+ 绿白4 未用蓝5 未用蓝白6 RX- 绿7 未用棕白 8 未用棕 100M双绞线接头的标准接法线材要求CAT-5(5类线)，接头接法与10M完全兼容。
号码信号定义线对颜色 1 TX+ 橙白 2 T X- 橙 3 RX+ 绿白4 未用蓝5 未用蓝白6 RX- 绿7 未用棕白8 未用棕 1000M双绞线接头的标准接法线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
(完整版)常见通信端口说明
（1）RJ45接口RJ-45端口是我们最常见的端口了，根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。
其中10Base-T网的RJ-45 端口在路由器中通常是标识为"ETH"，而100Base-TX 网的RJ-45端口则通常标识为"10/100bTX"，这主要是现在快速成以太网路由器产品多数还是采用10/100Mbps带宽自适应的。
如图左图所示为10Base-T 网RJ-45端口，而右图所示的为10/100Base-TX网RJ-45端口。
其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。
（2）RS232接口RS232接口就是我们通常所说的串口。
分同步串口和异步串口，在VPN设备中多用于广域网连接或本地控制。
示意图如下：RS-232接口定义及连线RS-232接口又称之为RS-232口、串口、异步口或一个COM(通信)口。
"RS-232"是其最明确的名称。
在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。
严格地讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口，DTE包括计算机、终端、串口打印机等设备。
DCE通常只有调制解调器(MODEM)和某些交换机COM口是DCE。
标准指出DTE应该拥有一个插头(针输出)，DCE拥有一个插座(孔输出)。
这经常被制造商忽视(如:WYSE终端就是孔输出DTE串口)但影响不大，只要搞清楚DCE、DTE就行了，按照标准接线图接线就不会错了。
(DTE、DCE 引脚定相同)RS-232接口引脚定义RS232与RS485是两个难搞清的东西，尽管它们非常不同。
1.什么是RS-232-C接口？采用RS-232-C接口有何特点？传输电缆长度如何考虑？答：计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
连接线分类
一、看图了解机仪器端口:
RCA端口
HDMI端口
S端子端口
以太网端口
DB端口
光纤端口 音箱端口
二、识别连接线
USB3.0 HDMI S 端子 光纤 DVI 跳线 SCART USB2.0 音视频
品种繁多 各有特色
三、机仪器与机仪器之间的传输
液晶 显示器
HDMI 连接线
DVD
摄像机
IEEE 1394 连接线
PIN位 信号名称 1 VBUS 2 3 4
DD+ GND
描述
Power "+"
信号传输
Power "-"
USB 2.0 PIN位定义
USB 3.0 A Type PIN位定义 PIN位 信号名称 描述 Power "+" 1 VBUS 2 D信号传输 3 D+ 4 GND Power "-" StaA_SSRX5 信号接收 StaA_SSRX+ 6 GND GND_DRAIN 7 8 StaA_SSTX信号发射 StaA_SSTX+ 9
PIN位 1 2 3 4 5 6 7 8 9
DB 9P PIN位定义 信号名称 描述 DCD 载波检测 RXD 接收数据 TXD 发送数据 DTR 数据终端 GND SG(GND) 数据准备 DSR 请求发送 RTS CTS 清除发送 RI 振铃指示 DB 25P PIN位定义 PIN位 信号名称 描述 STROBE 1 选通 2~9 DATA0-DATA7 数据发与收 ACKNLG 10 确认 11 BUSY 忙 12 PE 缺纸 13 选择 SLCT 14 自动换行 AUTO FEED 15 ERROR 错误 16 INIT 初始化 17 SLCT IN 选择输入 GND GND 18~25
BNC转RJ45
可根据客户要需定做
本产品有16路机架式供用户选择
产品设置：
【屏蔽线的设置】
BT-733的出厂设置满足大多数用户的需求，用户可以设置是否连接75ohm铜轴到120ohm接口间的屏蔽线路
跳线配置如下图所示：
RJ-48(120ohm)JumperCoax BNC(75ohm)
Pin3(TX Shield)JP1Tx OUT Shield
2
Receive Ground
Ring
TxA
Transmit Output Negative
4
Transmit Output
Tip
TxB
Transmit Output Positive
5
Transmit Ground
Ring
S1
Transmit Ground
3
S2
Receive Ground
6
BT-733是一种G.703平衡到不平衡转换器，它解决了75Ω
铜轴到120Ω双绞线的信号转换问题。使用BT-733用户只
需使用普通120Ω双绞线就能完成75Ω铜轴硬件间的信号通信。
解决G.703/E1端口不匹配问题
75Ω到120Ω双向信号转换
数据速率2.048Mbps
不需外加电源或电源供电
公头、母头可供用户选择
两种产品都使用带屏蔽端的RJ45座。双绞线和铜轴电缆接线安排如下：
Signalห้องสมุดไป่ตู้
RJ45 Description
DTE RJ45
BNC Description
DTE BNC
RxA
Receive Input Negative
1
Receive Input
千兆以太网RJ45接口连线引脚定义
1、监听信道上是否有信号在传输。如果有的话，表明信道处于忙状 态，就继续监听，直到信道空闲为止。 2、若没有监听到任何信号，就传输数据 3、传输的时候继续监听，如发现冲突则执行退避算法，随机等待一 段时间后，重新执行步骤 1（当冲突发生时，涉及冲突的计算机会发送会返 回到监听信道状态。注意：每台计算机一次只允许发送一个包，一个拥塞序 列，以警告所有的节点） 4、若未发现冲突则发送成功，所有计算机在试图再一次发送数据之 前，必须在最近一次发送后等待 9.6 微秒（以 10Mbps 运行）。 千兆以太网的构建： 千兆以太网络是由千兆交换机、千兆网卡、综合布线系统等构成的。 千兆交换机构成了网络的骨干部分，千兆网卡安插在服务器上，通过布线系 统与交换机相连，千兆交换机下面还可连接许多百兆交换机，百兆交换机连 接工作站，这就是所谓的百兆到桌面。在有些专业图形制作、视频点播应用 中，还可能会用到千兆到桌面，及用千兆交换机联到插有千兆网卡的工作站
千兆以太网 RJ45 接口连线引脚定义
什幺是以太网？ 以太网（Ethernet）指的是由 Xerox 公司创建并由 Xerox、Intel 和 DEC 公司联合开发的基带局域网规范，是当今现有局域网采用的最通用的通 信协议标准。以太网络使用 CSMA/CD（载波监听多路访问及冲突检测）技 术，并以 10M/S 的速率运行在多种类型的电缆上。 以太网分类： 1、标准以太网 2、快速以太网 3、千兆以太网 4、万兆以太网
பைடு நூலகம்
上，满足了特殊应用下对高带宽的需求。 千兆以太网 RJ45 接口连线引脚定义： 10 100base tx rj45 接口是常用的以太网接口，支持 10 兆和 100 兆自 适应的网络连接速度， 网卡上以及 Hub 上接口的外观为 8 芯母插座 （RJ45）： rg45 接口 pc 端的，网线为 8 芯公插头： rg45 接口外观图，其实在 100 兆网络中实际只应用了 4 根线来传输 数据，另 4 根是备份的。传输的信号为数字信号，双铰线最大传输 100 米距 离， 10 100base tx rj45 口引脚定义
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

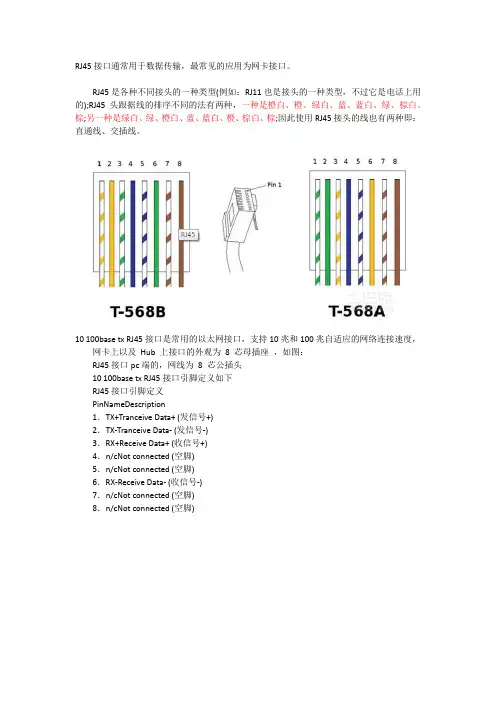

RJ45接口通常用于数据传输，最常见的应用为网卡接口。
RJ45是各种不同接头的一种类型(例如：RJ11也是接头的一种类型，不过它是电话上用的);RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即：直通线、交插线。
10 100base tx RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，
网卡上以及Hub 上接口的外观为8 芯母插座，如图：
RJ45接口pc端的，网线为8 芯公插头
10 100base tx RJ45接口引脚定义如下
RJ45接口引脚定义
PinNameDescription
1．TX+Tranceive Data+ (发信号+)
2．TX-Tranceive Data- (发信号-)
3．RX+Receive Data+ (收信号+)
4．n/cNot connected (空脚)
5．n/cNot connected (空脚)
6．RX-Receive Data- (收信号-)
7．n/cNot connected (空脚)
8．n/cNot connected (空脚)
RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法(线序)，分别称作T568A 线序和T568B 线序。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
T568A 线序的适用范围
这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接，另一端按T568B 线序接，即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：
1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;
2. 集线器←—→集线器;
3. 交换机←—→交换机。
RJ45 型网线插头各脚与网线颜色标志的对应关系是：
插头脚号网线颜色
1————绿白
2————绿
3————橙白
4————蓝
5————蓝白
6————橙
7————棕白
8————棕
T568B 线序的适用范围
一、直连线互连
网线的两端均按T568B 接
1. 电脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的WAN 口
3. 电脑←—→ADSL 路由器的LAN 口
4. 电脑←—→集线器或交换机
二、交叉互连
网线的一端按T568B 接，另一端按T568A 接
1. 电脑←—→电脑，即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机
RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色
1————橙白
2————橙
3————绿白
4————蓝
5————蓝白
6————绿
7————棕白
8————棕。
