SSB变桨系统调试指导

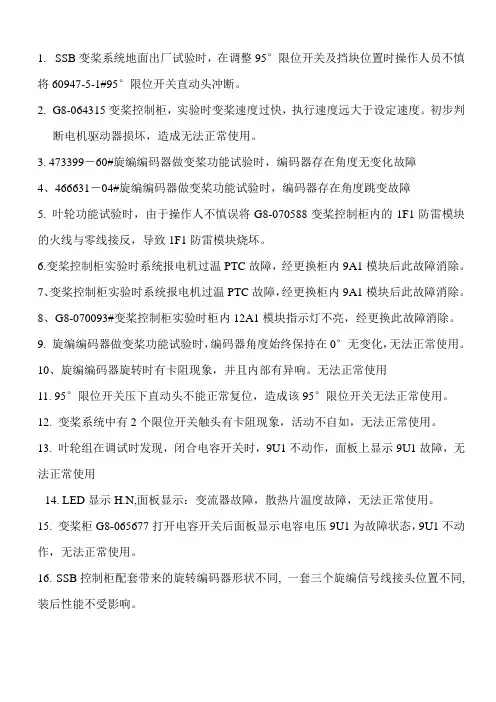

SSB变桨系统试验常见故障
1.SSB变桨系统地面出厂试验时，在调整95°限位开关及挡块位置时操作人员不慎将60947-5-1#95°限位开关直动头冲断。
2.G8-064315变桨控制柜，实验时变桨速度过快，执行速度远大于设定速度。
初步判断电机驱动器损坏，造成无法正常使用。
3. 473399－60#旋编编码器做变桨功能试验时，编码器存在角度无变化故障4、466631－04#旋编编码器做变桨功能试验时，编码器存在角度跳变故障5. 叶轮功能试验时，由于操作人不慎误将G8-070588变桨控制柜内的1F1防雷模块的火线与零线接反，导致1F1防雷模块烧坏。
6.变桨控制柜实验时系统报电机过温PTC故障，经更换柜内9A1模块后此故障消除。
7、变桨控制柜实验时系统报电机过温PTC故障，经更换柜内9A1模块后此故障消除。
8、G8-070093#变桨控制柜实验时柜内12A1模块指示灯不亮，经更换此故障消除。
9. 旋编编码器做变桨功能试验时，编码器角度始终保持在0°无变化，无法正常使用。
10、旋编编码器旋转时有卡阻现象，并且内部有异响。
无法正常使用11. 95°限位开关压下直动头不能正常复位，造成该95°限位开关无法正常使用。
12. 变桨系统中有2个限位开关触头有卡阻现象，活动不自如，无法正常使用。
13. 叶轮组在调试时发现，闭合电容开关时，9U1不动作，面板上显示9U1故障，无法正常使用14. LED显示H.N,面板显示：变流器故障，散热片温度故障，无法正常使用。
15. 变桨柜G8-065677打开电容开关后面板显示电容电压9U1为故障状态，9U1不动作，无法正常使用。
16. SSB控制柜配套带来的旋转编码器形状不同, 一套三个旋编信号线接头位置不同,装后性能不受影响。
变桨培训(SSB)
国电联合动力技术有限公司 国电风电设备调试所
紧急顺桨
91°
96°
桨叶一直运 行到触发限 位开关（接 触器6K3动作） 后停止。如 果想继续变 桨需通过滑 环经BYPASS 信号送给变 桨系统
刹车由电池供电
紧急顺桨 23 电枢由电池供电
国电联合动力技术有限公司 国电风电设备调试所
蓄电池驱动电机工作
28
国电联合动力技术有限公司 国电风电设备调试所
5、变桨内部安全链
限位开关
电池
主控柜
轴柜1 电机
轴3 29 轴2
国电联合动力技术有限公司 国电风电设备调试所
变桨旁路
轴柜
DC Common ground For signals 主柜BYPASS
30
国电联合动力技术有限公司 国电风电设备调试所
主控与变桨系统接口
主控柜将230V Contral voltage 供到轴柜后， 5K4得电吸合， 400V输送给驱 动器
400V
主控柜
8
轴柜
轴柜
国电联合动力技术有限公司 国电风电设备调试所
230VAC Control voltage、UPS，供电
400V 230V Control voltage
24V
当环境温度低于5度C 时，加热器加热，2K1 不动作。当加热器达 到5度C时，延时继电 器开始计时一小时， 计时完成后2K1动作。 230VAC 控制电压、 UPS电源送入
一、变桨系统基本原理介绍
变桨系统桨距的调节方法为： 当风电机组达到运行条件时，控制系统命令调节 桨距角调到50°，当叶轮转速达到1.5rpm时，维持 45S，再调节到0°，使叶轮具有最大的起动力矩，直 到风力机组达到切入转速并网发电； 在运行过程中，当输出功率小于额定功率时，桨 距角保持在0°位置不变，不作任何调节； 当发电机输出功率达到额定功率以后，调节系统 根据输出功率的变化调整桨距角的大小，改变气流对 叶片的攻角，从而改变风力发电机组获得的空气动力 转矩，使发电机的输出功率保持在额定功率。
变桨安装调试系统及其操作方法

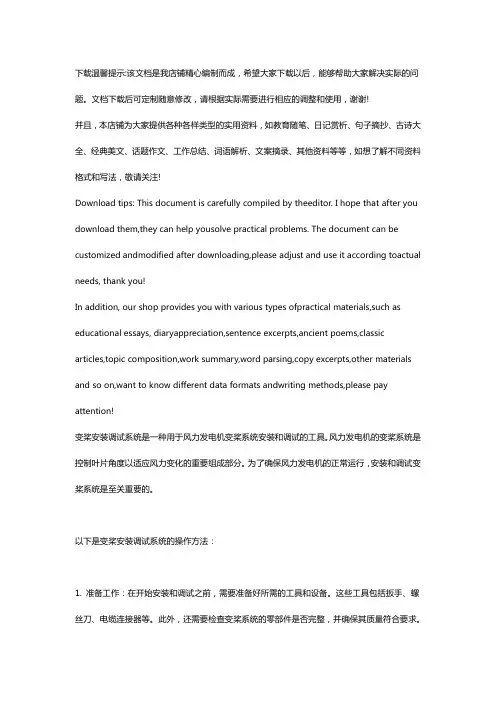

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!变桨安装调试系统是一种用于风力发电机变桨系统安装和调试的工具。
风力发电机的变桨系统是控制叶片角度以适应风力变化的重要组成部分。
变桨调试操作
90度限位开关挡块调整操作
90°限位开关位置校正： 旋转变桨旋钮S2至“B”，使叶片顺时针旋转（面对轮毂），观察叶片角度，旋转至92°时，停止变 桨。调整挡块与限位开关，使限位开关被触发，但小于92°限位开关不被触发，调整限位开关的滚 轮在挡块斜面与平面形成的凸角处触发，防止限位开关被挡块撞断。调整完毕后，观察90°限位开 关反馈，如果为高电平，说明限位开关未被触发，需要继续调节。完成上述操作后，手动变桨进行 测试，观察叶片角度在92°附近，90°限位开关反馈信号的变化是否符合调试要求。
旋转编码器的清零操作
操作规范： 进行以下操作时，要求两人进行操作，一人进行变桨操作，一人进行变桨机械设备安全监测，保证 变桨时机械设备始终在安全的区域。安全区域是指变桨盘两端与变桨驱动齿轮保持一定的安全距离， 使齿形带对变桨盘两端的固定平板存在垂直于平板面的力矩。 操作方法： 旋转变桨旋钮S2至“F”，使叶片逆时针旋转（面对轮毂），旋转时注意接近开关是否与挡块干涉。 在变桨盘0°侧（触发接近开关的挡块侧为0°侧）上有一刻度线，使其与轮毂上0°线对齐（若无 明显标记，也可以用对叶片锁定的销孔的方式对零或者用数螺栓的方式对零），然后使用短接电缆 短接端子X3：14与X2：8持续3秒后断开，主控调试人员观察叶片变桨角度数据是否为0，为0度则 清零成功。清零成功后，用短接线把端子X3：14接地。
四、数据的检查及功能测试 变桨停止功能测试
变桨停止功能测试为测试变桨系统是否能达到软件与硬件停机时的角度。
操作规范： 进行操作，一人进行变桨控制，另外一人进行变桨机械设备安全监测，发现叶片旋转进入危险区域， 立即将变桨控制柜主断路器Q1旋转至“OFF”。 手动变桨切换自动变桨： 旋转变桨旋钮S2至“F”，使叶片逆时针旋转（面对轮毂），观察叶片角度，旋转至70°时，停止变 桨。进行测试时，必须将强制手动变桨切换至正常手动变桨。切换方法：取出X11：5、6的短接排插 入X11：8、9。将变桨模式选择旋钮S1旋转至“A”，两个人分别观察叶片角度与机械设备，叶片会 在87°停止旋转，如果超过92°，叶片仍然没有停止，立即将变桨控制柜主断路器Q1旋转至“OFF”。 主控调试人员同时注意变桨速度是否是7度/秒，并加以记录。
SSB变桨系统的基础知识

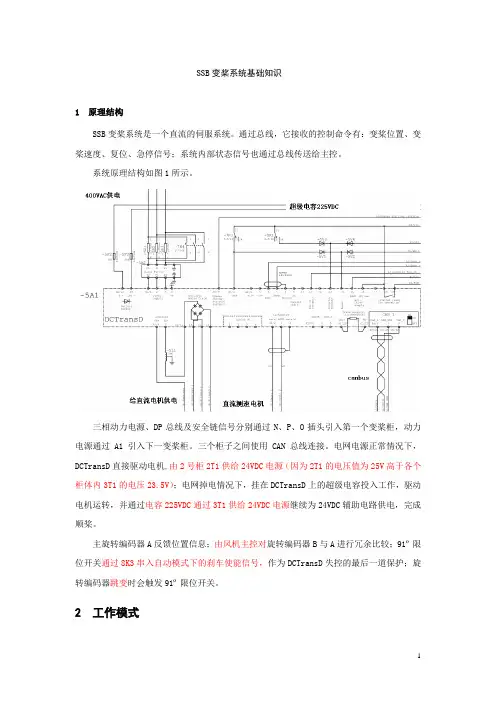

SS B变桨系统基础知识1 原理结构SSB变桨系统是一个直流的伺服系统。
