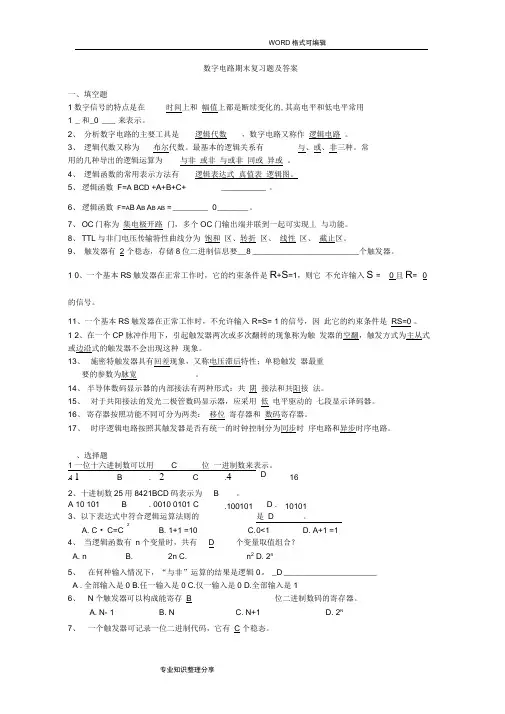

(完整版)数字电路期末复习试题和答案解析
数字电路期末复习题及答案一、填空题1数字信号的特点是在时间上和幅值上都是断续变化的,其高电平和低电平常用1 _ 和_0 ___ 来表示。
2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。
3、逻辑代数又称为布尔代数。
最基本的逻辑关系有与、或、非三种。
常用的几种导出的逻辑运算为与非或非与或非同或异或。
4、逻辑函数的常用表示方法有逻辑表达式真值表逻辑图。
5、逻辑函数F=A BCD +A+B+C+ __________ 。
6、逻辑函数F=A B A B A B AB = ________ 0 _______ 。
7、OC门称为集电极开路门，多个OC门输出端并联到一起可实现丄与功能。
8、TTL与非门电压传输特性曲线分为饱和区、转折区、线性区、截止区。
9、触发器有2 个稳态，存储8位二进制信息要__8 ________________________个触发器。
1 0、一个基本RS触发器在正常工作时，它的约束条件是R+S=1，则它不允许输入S = 0且R= 0的信号。
11、一个基本RS触发器在正常工作时，不允许输入R=S= 1的信号，因此它的约束条件是RS=0 。
1 2、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻，触发方式为主从式或边沿式的触发器不会出现这种现象。
13、施密特触发器具有回差现象，又称电压滞后特性；单稳触发器最重要的参数为脉宽。
14、半导体数码显示器的内部接法有两种形式：共阴接法和共阳接法。
15、对于共阳接法的发光二极管数码显示器，应采用低电平驱动的七段显示译码器。
16、寄存器按照功能不同可分为两类：移位寄存器和数码寄存器。
17、时序逻辑电路按照其触发器是否有统一的时钟控制分为同步时序电路和异步时序电路。
、选择题1 一位十六进制数可以用 C 位一进制数来表示。
A 1B . 2 C.4D162、十进制数25用8421BCD码表示为 B 。
A 10 101B . 0010 0101 C.100101 D .101013、以下表达式中符合逻辑运算法则的是D。

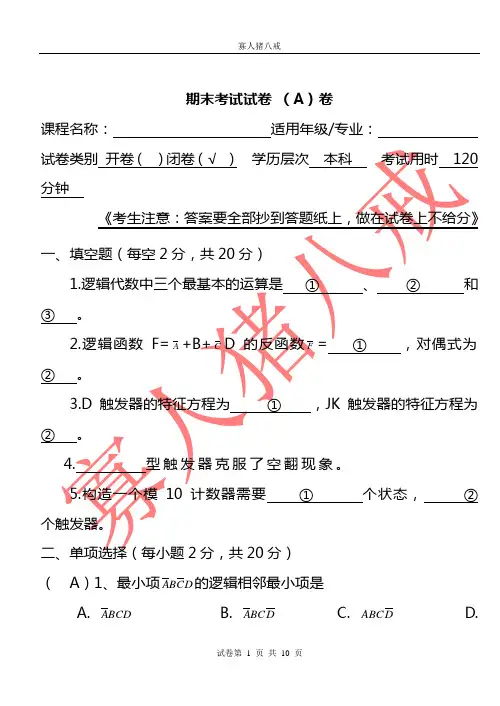

数字电路期末考试卷及答案解析_(1)(绝密)
期末考试试卷（A）卷课程名称：适用年级/专业：试卷类别开卷（）闭卷（√）学历层次本科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．一、填空题（每空2分，共20分）1.逻辑代数中三个最基本的运算是①、②和③。
2.逻辑函数F=A+B+C D的反函数F= ①，对偶式为②。
3.D触发器的特征方程为①，JK触发器的特征方程为②。
4. 型触发器克服了空翻现象。
5.构造一个模10计数器需要①个状态，②个触发器。
二、单项选择（每小题2分，共20分）（A）1、最小项AB C D的逻辑相邻最小项是A. ABC DB. ABC DC. ABC DD.A BC D（）2、若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（C ）位的二进制代码。
A．3 B. 4 C. 5 D. 6（A）3、时序逻辑电路中一定是含A. 触发器B. 组合逻辑电路C. 移位寄存器D. 译码器（D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。
A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者A.没有触发器B. 没有统一的时钟脉冲控制C .没有稳定状态 D. 输出只与内部状态有关（）6、某移位寄存器的时钟脉冲频率为100KH Z，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。
A.10μSB.80μSC.100μSD.800ms（D ）7、没有置0功能的触发器是A.RS-FFB.JK-FFC.D-FFD.T-FF（ ）8、一个4位二进制同步加法计数器用作分频器时，若计数脉冲的频率为=CPf160KHZ ，现需要20KHZ 的信号，取自A 、0Q 端的信号 B 、1Q 端的信号；C 、2Q 端的信号 D 、3Q 端的信号（ D ）9、为实现将D 触发器转换为T 触发器，图（一）的虚框内应是A. 或非门B. 与非门C. 异或门D. 同或门 图一（ D ）10、以下表达式中符合逻辑运算法则的是 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1三、证明与化简：（每小题5分，共15分）1、用公式法证明等式A B A B A AB +++B=1成立。
数电期末考试试题及答案
数电期末考试试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是以下哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 与、同或、非答案：A2. 下列哪个不是组合逻辑电路的特点？A. 有记忆功能B. 输出只依赖于当前输入C. 结构简单D. 响应速度快答案：A3. 触发器的主要用途是什么？A. 存储信息B. 放大信号C. 转换信号D. 滤波答案：A4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 可靠性高C. 集成度高D. 功耗大答案：D5. 一个4位二进制计数器的最大计数范围是多少？A. 8B. 16C. 32D. 64答案：B6. 以下哪个是同步时序逻辑电路的特点？A. 电路中存在多个时钟信号B. 电路中的触发器是异步的C. 电路中的触发器是同步的D. 电路中的触发器是无关紧要的答案：C7. 一个D触发器的输出Q与输入D的关系是？A. Q = DB. Q = ¬ DC. Q = D + ¬ DD. Q = D * ¬ D答案：A8. 以下哪个是数字电路设计中常用的优化方法？A. 增加冗余B. 减少冗余C. 增加噪声D. 减少噪声答案：B9. 布尔代数的基本运算有哪些？A. 与、或、非B. 加、减、乘C. 同或、异或、非D. 乘、除、模答案：A10. 以下哪个是数字电路中常用的存储元件？A. 电容B. 电感C. 电阻D. 二极管答案：A二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的区别。
答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
数字电路具有更高的抗干扰能力，可靠性高，易于集成，功耗相对较低。
模拟电路则在信号处理方面更为灵活，但容易受到噪声干扰，集成度相对较低。
2. 解释什么是时序逻辑电路，并给出一个例子。
答案：时序逻辑电路是一种具有存储功能的数字电路，其输出不仅取决于当前的输入，还取决于电路的历史状态。
数字电路期末试题及答案
数字电路期末试题及答案1. 选择题（每题2分，共30题，总分60分）(1) 以下哪种逻辑门的输出为低电平时，输入端需全为高电平？A. 与门B. 或门C. 非门D. 异或门答案：C(2) 下列选项中，哪个是数码管的常见类型？A. BCD码B. 七段码C. 格雷码D. 码编码答案：B(3) 在数字电路中，把输入引脚作为输出引脚使用的器件是？A. 复用器B. 反相器C. 编码器D. 解码器答案：D(4) 单位延时器可用于延时输入信号，它的作用是？A. 放大延时信号B. 过滤延时信号C. 产生延时信号D. 编码延时信号答案：C(5) 下面哪个是D触发器的输出特性？A. 同步输出B. 反转输出C. 清零输出D. 使能输出答案：B(6) 在四位二进制加法器电路中，超过位数范围的进位称为？A. 高位进位B. 低位进位C. 溢出进位D. 数据进位答案：C...2. 填空题（每空2分，共10空，总分20分）(1) 由三个反相器构成的分频电路称为_______。
答案：三分频(2) 一个四位二进制数可以表示_______个不同的状态。
答案：16...3. 简答题（每题10分，共6题，总分60分）(1) 请简要说明译码器（Decoder）的工作原理及其应用场景。
答案：译码器是一种组合逻辑电路，用于将输入的编码信号转换为输出的解码信号。
它根据特定的逻辑关系来解码输入信号，并且只有一个输出端口被激活，其他输出均为低电平。
常见的应用场景包括数码管显示、地址解码、信号传递等。
(2) 请简要说明触发器（Flip-flop）的工作原理以及它与时序电路的关系。
答案：触发器是一种存储器件，用于在时序电路中存储和传输信息。
它有两个稳定的输出状态，分别称为"Set"和"Reset"。
触发器能够根据控制信号的变化来决定是否改变输出状态，从而实现信息的存储和传输。
触发器在时序电路中起着重要的作用，用于实现存储、计数和时序控制等功能。
数字电路期末考试题及答案
数字电路期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）答案：C2. 下列哪个不是数字电路的特点？A. 精确度高B. 稳定性好C. 功耗大D. 抗干扰能力强答案：C3. 一个简单的触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 无记忆功能C. 可以进行算术运算D. 可以进行逻辑运算答案：B5. 在数字电路中，同步计数器与异步计数器的主要区别是：A. 同步计数器速度更快B. 同步计数器结构更复杂C. 同步计数器计数更准确D. 异步计数器计数更准确答案：A6. 一个4位二进制计数器最多能计数到：A. 15B. 16C. 8D. 4答案：B7. 以下哪个是数字电路中常用的存储元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D8. 以下哪个不是数字电路中的逻辑门？A. NANDB. NORC. XORD. TRIAC答案：D9. 一个完整的数字电路设计流程包括以下哪些步骤？A. 需求分析B. 电路设计C. 仿真测试D. 所有选项答案：D10. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 运算放大器D. 模数转换器答案：B二、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的区别。
答案：数字电路主要处理离散的数字信号，具有逻辑功能，而模拟电路处理连续的模拟信号，主要用于信号放大、滤波等。
2. 解释什么是触发器，并说明其在数字电路中的作用。
答案：触发器是一种具有记忆功能的逻辑电路，能够存储一位二进制信息。
在数字电路中，触发器用于存储数据，实现计数、定时等功能。
3. 什么是组合逻辑电路？请举例说明。
答案：组合逻辑电路是由逻辑门组成的电路，其输出只依赖于当前的输入状态，不具有记忆功能。
数电期末考试题及答案
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 以下哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 任何时刻输出仅由该时刻的输入决定答案：B4. 一个4位二进制计数器可以计数到（）。
A. 8B. 16C. 15D. 14答案：B5. 一个D触发器的特点是（）。
A. 有两个稳定状态B. 只有一个稳定状态C. 没有稳定状态D. 以上都不是答案：A6. 在数字电路中，以下哪个不是基本的门电路？（）。
A. 与门B. 或门C. 非门D. 异或门答案：D7. 一个3线-8线译码器可以译码（）种不同的输入。
A. 3B. 8C. 6D. 7答案：B8. 一个8位寄存器可以存储（）位二进制数。
A. 8B. 16C. 32D. 64答案：A9. 以下哪个是同步时序电路的特点？（）A. 电路的输出仅依赖于当前的输入B. 电路的输出依赖于当前的输入和电路的历史状态C. 电路的输出不依赖于输入D. 电路的输出仅依赖于电路的历史状态答案：B10. 一个JK触发器可以表示（）种不同的状态。
A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的与门电路有_____个输入端和一个输出端。
答案：22. 一个4位二进制计数器的计数范围是从0到_____。
答案：153. 一个D触发器在时钟信号的上升沿到来时，其输出Q将与输入D保持_____。
答案：一致4. 在数字电路中，一个3线-8线译码器的输出是_____进制的。
答案：二5. 一个8位寄存器可以存储的最大十进制数是_____。
答案：2556. 一个JK触发器在J=0，K=0时，其状态将保持_____。
(完整版)数字电路的期末试题及答案
数字电路的期末试题一、客观题：请选择正确答案，将其代号填入（）内；（本大题共10 小题，每空 2 分，共20 分）⒈ 当某种门的输入全部为高电平，而使输出也为高电平者，则这种门将是：A．与非门及或非门；B ．与门及或门；C．或门及异或门； D ．与门及或非门．（ B ）⒉ 在如下所列 4 种门电路中，与图示非门相等效的电路是：（ B ）⒊ 已知，则函数 F 和H 的关系，应是：（ B ）A．恒等； B ．反演； C ．对偶；D ．不确定．⒋ 若两个逻辑函数恒等，则它们必然具有唯一的：（A）A．真值表； B ．逻辑表达式； C ．电路图； D ．逻辑图形符号．⒌ 一逻辑函数的最小项之和的标准形式，它的特点是：（C）A．项数最少； B ．每个乘积项的变量数最少；C．每个乘积项中，每种变量或其反变量只出现一次；D．每个乘积项相应的数值最小，故名最小项．⒍ 双向数据总线可以采用（ B ）构成。
A．译码器； B ．三态门； C ．与非门； D ．多路选择器．⒎ 在下列逻辑部件中，不属于组合逻辑部件的是（ D ）。
A．译码器； B ．编码器； C ．全加器； D ．寄存器．⒏ 八路数据选择器，其地址输入端（选择控制端）有（ C ）个。
A．8 个 B ．2 个 C ．3 个 D ．4 个⒐ 为将D触发器转换为T 触发器，如图所示电路的虚线框内应是（ D ）。
A．或非门 B ．与非门 C ．异或门 D ．同或门⒑ 为产生周期性矩形波，应当选用（ C ）。
A．施密特触发器 B ．单稳态触发器C．多谐振荡器 D ．译码器、化简下列逻辑函数（每小题 5 分，共10 分）⒈ 用公式法化简逻辑函数：⒉ 用卡诺图法化简逻辑函数：Y（A,B,C,D）= ∑ m（2 ,3,7,8,11,14）给定约束条件为m0+m5+m10+m15 =0三、非客观题（本题两小题，共20 分）⒈ 如图所示为三输入变量的或门和与门的逻辑图。
根据两种不同（见图b），画出Y1、Y 2 的输入波形的波形。
数字电子期末考试题及答案
数字电子期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有几种？A. 2种B. 3种C. 4种D. 5种答案：B2. 以下哪个不是基本的逻辑门？A. AND门B. OR门C. NOT门D. XOR门答案：D3. 一个触发器可以存储多少位二进制信息？A. 1位B. 2位C. 3位D. 4位答案：A4. 以下哪个是组合逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态只与过去输入状态有关答案：A5. 以下哪个是时序逻辑电路的特点？A. 输出状态与输入状态有关B. 输出状态与输入状态无关C. 输出状态只与当前输入状态有关D. 输出状态与当前输入状态和过去输入状态都有关答案：D二、填空题（每空2分，共20分）6. 数字电路中，最基本的信号类型是______和______。
答案：数字信号；模拟信号7. 一个完整的数字系统通常由______和______两部分组成。
答案：硬件；软件8. 在数字电路中，常用的计数器类型有二进制计数器、______计数器等。
答案：十进制9. 一个8位的寄存器可以存储______个二进制位。
答案：810. 在数字电路中，信号的频率越高，其传输的______也越高。
答案：数据量三、简答题（每题10分，共30分）11. 简述数字电路与模拟电路的主要区别。
答案：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
数字电路具有更高的抗干扰能力，且易于实现大规模集成。
模拟电路则在信号处理的精度和连续性上有优势。
12. 解释什么是触发器，并简述其在数字电路中的作用。
答案：触发器是一种具有记忆功能的电路元件，可以存储一位二进制信息。
在数字电路中，触发器常用于存储中间结果，实现寄存器、计数器等功能。
13. 描述数字电路中同步计数器和异步计数器的区别。
答案：同步计数器的时钟信号同时控制所有触发器的时钟输入，而异步计数器的触发器时钟输入是独立控制的。
东南大学数字电路实验考试——彩灯显示设计 (1)
数字电路期末考题五一、设计一个简单的四路彩灯显示系统，演示花型为：L1——L4先向左次序点亮再向右次序点亮，即亮暗暗暗——暗亮暗暗——暗暗亮暗——暗暗暗亮——暗暗亮暗——暗亮暗暗——亮暗暗暗……要求：1、简单写出设计过程，画出逻辑电路图。
（30分）2、根据设计搭试电路。
（15分）3、用连续脉冲观察验证结果，并用示波器或者逻辑分析仪观察输入输出波形（给老师检查）（25分）4、绘出输入时钟和输出波形。
（10分）二、简述实验过程中你所用的常见电路故障检查方法。
（20分）数字电路期末考题五一、设计一个简单的四路彩灯显示系统，演示花型为：L1——L4先向左次序点亮再向右次序点亮，即亮暗暗暗——暗亮暗暗——暗暗亮暗——暗暗暗亮——暗暗亮暗——暗亮暗暗——亮暗暗暗……（只能向左不能向右循环演示的；或者只能向右不能向左循环演示的，成绩*0.6） 要求：1、简单写出设计过程，画出逻辑电路图。
（30分）根据题意列出真值表：（5分） CLKL1 L2 L3 L4 第1个1 0 0 0 20 1 0 0 30 0 1 0 40 0 0 1 50 0 1 0 6 0 1 0 0用7490或者触发器设计一个模值为6的计数器（5分），将计数结果送到74138的地址端，则：(10分)1155242431234L Y L Y Y Y Y L Y Y Y Y L Y ==+==+==（若只设计出M6计数器10分，未画接地符号扣2分。
）2、电路搭线符合基本规范（15分）；3、用连续脉冲观察验证结果，并用示波器或者逻辑分析仪观察输入输出波形（给老师检查）（25分）信号源使用（输入信号）：频率的调整，波形的选择正确（5分）；示波器使用：含调零电平，置校准位（模拟示波器），DC耦合，双踪观察，读数（5分），结果正确（15分）或者逻辑分析仪的使用：连接方法正确（包括接地）（5分），结果正确（15分）4、绘出输入时钟和输出波形。
（10分）要求波形相位对齐，至少画满一个周期，波形边沿要画出。
大学数电期末试题及答案
大学数电期末试题及答案第一部分：选择题1. 下面哪个是二进制数？A. 10B. 12C. 18D. 20答案：A2. 在数字电路中，集成电路的功能主要由什么决定？A. 良率B. 封装C. 电源电压D. 接口答案：B3. 在数电实验中，使用的最常见的逻辑门是哪种？A. 与门B. 或门C. 非门D. 异或门答案：A4. 什么是半加器？A. 一种可将两个二进制数相加的逻辑电路B. 一种用于将二进制数转换为十进制数的逻辑电路C. 一种只能进行加法运算的逻辑电路D. 一种只能进行减法运算的逻辑电路答案：A5. 在数字逻辑中，什么是门延迟？A. 信号传输到门的时间延迟B. 信号在门内传播的时间延迟C. 门的工作速度D. 门输出信号的变化时间延迟答案：D第二部分：填空题1. 二进制数1101转换为十进制数为____。
答案：132. 当A与B为0时，M=_____。
答案：03. 数字电路中将多个逻辑门组合在一起形成的模块称为_______。
答案：逻辑电路4. 在半加器中，进位输出由_____和________组成。
答案：AND门，OR门5. 数字逻辑门的输出信号变化到稳定需要一定的______。
答案：时间第三部分：简答题1. 数字电路和模拟电路的区别是什么？答案：数字电路是处理数字信号的电路，它的输入和输出只能是0和1的离散信号。
模拟电路则是处理模拟信号的电路，它能够处理连续范围的信号。
2. 解释与门和或门的逻辑功能。
答案：与门的逻辑功能是当所有输入为1时，输出为1；否则输出为0。
或门的逻辑功能是当任何一个输入为1时，输出为1；只有当所有输入都为0时，输出为0。
3. 什么是触发器？简要描述SR触发器的工作原理。
答案：触发器是一种存储器件，能够存储一个或多个比特的数据。
SR触发器有两个输入端S和R，以及两个输出端Q和Q'。
当S=1，R=0时，Q=1，Q'=0；当S=0，R=1时，Q=0，Q'=1；当S=R=0时，触发器保持之前的状态；当S=R=1时，触发器进入禁止状态。
数字电路考试题目及答案
数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。
3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
数电期末考试题及答案
数电期末考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个D触发器具有（）个稳定状态。
A. 1B. 2C. 3D. 43. 一个四进制计数器有（）个状态。
A. 4B. 8C. 16D. 324. 一个3线到8线译码器可以译出（）种不同的二进制信号。
A. 3B. 4C. 8D. 275. 一个4位二进制计数器的计数范围是（）。
A. 0到7B. 0到15C. 0到31D. 0到2556. 在数字电路中，若要实现逻辑“与”运算，应该使用（）门。
A. 与门B. 或门C. 非门D. 异或门7. 触发器的输出状态取决于（）。
A. 当前输入B. 上一状态C. 输入与上一个状态D. 外部控制信号8. 一个8位寄存器可以存储（）位二进制数。
A. 1B. 4C. 8D. 169. 一个2进制计数器在计数过程中，其输出状态的变化规律是（）。
A. 01, 10, 11, 00B. 00, 01, 11, 10C. 00, 01, 10, 11D. 00, 10, 01, 1110. 在数字电路中，若要实现逻辑“或”运算，应该使用（）门。
A. 与门B. 或门C. 非门D. 异或门二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常用电压______伏特表示，逻辑“1”通常用电压______伏特表示。
2. 一个3线到8线译码器的输入端有______个信号线，输出端有______个信号线。
3. 一个4位二进制计数器的进位链是______进制的。
4. 一个D触发器的输出Q与输入D的关系是______。
5. 在数字电路中，逻辑“非”运算的符号是______。
6. 一个4位二进制计数器的计数范围是______到______。
7. 一个3线到8线译码器可以译出______种不同的二进制信号。
8. 一个8位寄存器可以存储______位二进制数。
数电期末考试题及答案解析
数电期末考试题及答案解析一、选择题1. 在数字电路中，最基本的逻辑关系是（）。
A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：C解析：在数字电路中，最基本的逻辑关系是反相器（非逻辑），它是所有其他逻辑门的基础。
2. 下列哪个不是组合逻辑电路的特点？（）A. 无记忆功能B. 输出只依赖于当前输入C. 输出可以延迟输入D. 结构简单答案：C解析：组合逻辑电路的特点是无记忆功能，输出只依赖于当前输入，结构简单，而输出不能延迟输入。
3. 触发器的主要用途是（）。
A. 实现组合逻辑B. 实现时序逻辑C. 作为放大器使用D. 作为电源答案：B解析：触发器是一种具有记忆功能的电路元件，主要用于实现时序逻辑。
二、填空题1. 一个4位二进制计数器可以计数到 _________ 。
答案：15解析：4位二进制计数器的计数范围是从0到2^4-1，即从0到15。
2. 一个D触发器的Q端在时钟信号的上升沿触发时，Q端输出的是_________ 。
答案：D输入端的当前状态解析：D触发器在时钟信号的上升沿触发时，Q端输出的是D输入端的当前状态。
三、简答题1. 解释什么是同步时序逻辑电路和异步时序逻辑电路的区别。
答案：同步时序逻辑电路是指电路中的所有触发器都由同一个时钟信号控制，触发器在时钟信号的上升沿或下降沿同时触发。
而异步时序逻辑电路中的触发器没有统一的时钟信号，触发器的触发时间取决于输入信号的变化。
解析：同步时序逻辑电路的优点是设计简单，易于实现同步操作，但可能存在时钟偏斜和传播延迟问题。
异步时序逻辑电路的优点是不受时钟信号限制，可以灵活设计，但设计复杂，难以实现大规模集成。
四、计算题1. 假设有一个4位二进制计数器，初始状态为0000，求在经过10个时钟周期后计数器的状态。
答案：1010解析：4位二进制计数器从0000开始计数，每经过一个时钟周期，计数器的状态依次为0001、0010、0011、0100、0101、0110、0111、1000、1001、1010。
东南大学数字电路实验考试——教务考试监考装置
数字电路期末考题二一、教务处需要一考试监考装置：设定每场考试为2小时，假设一个时钟周期是10分钟,用两个数码管分别显示分钟的十位和小时的个位。
当到半小时的时候，红灯亮持续10分钟后灭，提醒监考老师没来的考生不得入场,在场的考生可以交卷离开。
当到1小时50分时，黄灯亮持续10分钟后灭,提醒监考老师考试时间将到，准备收卷。
要求：1．简单写出设计过程,画出逻辑电路图（30分)2．根据设计搭试电路（15分）3．用单脉冲验证电路（由老师检查）（25分）4．用双踪示波器或者逻辑分析仪观察并分别绘出输入时钟和分钟十位输出时的Q m2、Q m1、Q m0输出波形.（10分）二、简答几个三态门的输出端是否允许短接？有无条件限制，应注意什么问题？OC门的输出端是否允许短接,结果是什么?（20分）数字电路期末考题四（答案及评分标准）1．简单写出设计过程，画出逻辑电路图（30分）由题意，设时钟脉冲的周期为10分钟，则分钟部分可设计成模6计数器,整个监考装置是模12计数器，其功能见下表脉冲小时分钟红灯黄灯Q h3 Q h2 Q h1 Q h0Q m3 Q m2 Q m1 Q m0Y红Y黄1 0000 0000 0 02 0000 0001 0 03 0000 0010 0 04 0000 0011 1 05 0000 0100 0 06 0000 0101 0 07 0001 0000 0 08 0001 0001 0 09 0001 0010 0 010 0001 0011 0 011 0001 0100 0 012 0001 0101 0 113 0000 0000 0 0逻辑电路图：评分：a、设计过程15分b、逻辑电路图15分2．电路接线符合基本规范，电源连接正确（15分）；3．用单脉冲验证电路(由老师检查）(25分）4．波形记录符合规范（波形应注意相位对齐，并至少画满一个周期，方波的边沿一定要画出)：波形描述正确且相位对齐8分（每个波形2分）方波边沿画出2分CLKQm2Qm1Qm0二、简答题：几个三态门的输出端允许短接，但有条件限制，不能同时有两个或两个以上三态门的控制端处于使能状态。
数电期末考试试卷
数电期末考试试卷一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是：A. 与运算B. 或运算C. 非运算D. 异或运算2. 以下哪个不是组合逻辑电路的特点？A. 输出只与当前输入有关B. 输出与输入的过去状态有关C. 没有反馈回路D. 可以并行工作3. 触发器的主要用途是：A. 实现逻辑运算B. 存储二进制数据C. 作为放大器使用D. 进行信号调制4. 在数字电路中，同步计数器和异步计数器的主要区别是：A. 同步计数器的时钟频率更高B. 异步计数器的计数速度更快C. 同步计数器的输出是同步的D. 异步计数器的计数过程是连续的5. 下列哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗大D. 易于实现大规模集成电路6. 以下哪个是数字电路中常用的时钟信号？A. 正弦波B. 方波C. 锯齿波D. 三角波7. 以下哪个不是数字电路中常用的存储元件？A. 触发器B. 寄存器C. 计数器D. 锁存器8. 在数字电路中，布尔代数的基本运算不包括：A. 与B. 或C. 非D. 加9. 以下哪个是数字电路中实现数据传输的常用方式？A. 并行传输B. 串行传输C. 模拟传输D. 无线传输10. 以下哪个是数字电路中实现数据存储的常用方式？A. 静态RAMB. 动态RAMC. 只读存储器D. 所有选项都是二、填空题（每空1分，共10分）11. 数字电路中最基本的逻辑门是______和______。
12. 一个4位二进制数可以表示的最大十进制数是______。
13. 一个3位二进制计数器的最大计数值是______。
14. 在数字电路中，一个8位的寄存器可以存储的二进制数据量是______位。
15. 布尔代数中的德摩根定律指的是非（A与B）等价于______与______。
三、简答题（每题5分，共10分）16. 简述数字电路与模拟电路的主要区别。
17. 描述同步计数器和异步计数器的工作原理及其应用。
数电期末考试题及答案
数电期末考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电路的特点？A. 精度高B. 抗干扰能力强C. 体积大D. 可靠性高答案：C2. 数字信号的特点是什么？A. 连续变化B. 离散变化C. 模拟变化D. 随机变化答案：B3. 逻辑门电路中最基本的逻辑关系是？A. ANDB. ORC. NOTD. XOR答案：C4. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 没有记忆功能D. 可以进行复杂的逻辑运算答案：B5. 触发器的主要功能是什么？A. 放大信号B. 存储信息C. 转换信号D. 滤波答案：B6. 以下哪个不是数字电路设计中的优化目标？A. 减小功耗B. 提高速度C. 增加成本D. 减少面积答案：C7. 在数字电路中，同步信号的主要作用是什么？A. 同步时钟B. 同步数据C. 同步电源D. 同步信号源答案：A8. 以下哪个是数字电路中的时序逻辑电路？A. 门电路B. 触发器C. 计数器D. 译码器答案：C9. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. BCD编码答案：C10. 以下哪个是数字电路中的存储元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：B二、填空题（每空2分，共20分）1. 数字电路中最基本的逻辑运算包括________、________和________。
答案：与、或、非2. 一个完整的数字系统通常包括________、________、________和输入/输出设备。
答案：算术逻辑单元、控制单元、存储器3. 在数字电路中，________是用来表示信号状态的最小单位。
答案：位（bit）4. 一个二进制数的位数越多，其表示的数值范围________。
答案：越大5. 触发器的输出状态取决于________和________。
答案：当前输入、前一状态6. 同步计数器与异步计数器的主要区别在于________是否受时钟信号的控制。
数电期末试题及答案
数电期末试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出具有记忆功能C. 没有反馈回路D. 可以并行处理数据答案：B3. 触发器的主要用途是：B. 存储一位二进制信息A. 进行算术运算C. 执行逻辑判断D. 转换模拟信号答案：B4. 以下哪个不是数字电路的优点？A. 抗干扰能力强B. 集成度高C. 功耗低D. 可实现复杂的功能答案：D5. 下列哪个是同步时序逻辑电路的特点？A. 所有触发器的时钟信号相同B. 所有触发器的时钟信号不同C. 没有统一的时钟信号D. 触发器之间存在反馈回路答案：A二、填空题（每空2分，共20分）1. 一个完整的数字系统包括________和________。
答案：组合逻辑部分；时序逻辑部分2. 布尔代数的基本运算有________、________和________。
答案：与；或；非3. 一个D触发器具有________个稳定状态。
答案：24. 一个4位二进制计数器可以计数到________。
答案：155. 一个8位的寄存器可以存储________位二进制数。
答案：8三、简答题（每题10分，共30分）1. 简述什么是同步时序逻辑电路，并给出其与异步时序逻辑电路的区别。
答案：同步时序逻辑电路是指电路中所有触发器的时钟信号都是同步的，即所有触发器在相同的时钟脉冲下更新状态。
与异步时序逻辑电路相比，同步时序逻辑电路具有更少的时钟偏斜，设计更简单，但可能存在竞争冒险问题。
2. 解释什么是冒险和竞争冒险，并说明它们的区别。
答案：冒险是指在逻辑电路中，由于电路的延迟，输出在稳定状态之间短暂地出现不确定状态的现象。
竞争冒险是指由于电路中存在多条路径到达某个逻辑门，不同路径的延迟时间不同，导致输出在稳定状态之间出现不确定状态的现象。
东南大学数字电路期末试卷
数字电路期末试卷一一、一、 设计一个模18计数器（共40分）分） 要求:1．设计电路,写出设计过程并将逻辑图画在答题纸；(15分) 2．用单脉冲或秒脉冲验证实验结果；(由老师检查)(15分) 3．用示波器或者逻辑分析仪观察并记录时钟与个位的低两位信号用示波器或者逻辑分析仪观察并记录时钟与个位的低两位信号（（Q1、Q0）波形。
（10分）分）二、二、 设计一个具有自启动功能的序列信号发生器1011 （共60分）分） 要求:1．设计出电路图,写出设计过程并将逻辑图画在答题纸上；(20分) 2．根据设计搭试电路；（15分）分）3．用指示灯验证电路的正确性,并检查该电路是否具有自启动功能；(15分) 4．用示波器或者逻辑分析仪观察波形,并将测试结果画在答题纸上。
(由老师检查)(10分) 一、一、 设计一个模18计数器（共40分）分） 要求:1．设计电路，写出设计过程并将逻辑图画在答题纸；(15分) 评分标准：原理图完全正确15分；分；若其中低位或者高位单独正确给若其中低位或者高位单独正确给5分；如果两个单独均正确但级联错误给10分；接地不画扣2分。
2．用单脉冲或秒脉冲验证实验结果.(由老师检查)(15分) 3．记录结果．记录结果 （10分）分）评分标准:：相位对齐6分（每个输出端信号3分），画满一个周期3分，方波边沿画出1分。
分。
二、1．评分标准:原理图正确20分，输入没有使能端扣3分，接地不画扣2分。
分。
2．根据设计搭试电路；（15分）分）3．用指示灯验证电路的正确性,并检查该电路是否具有自启动功能；(15分) 评分标准:实验操作,仪器使用5分,指示灯验证和自启动功能检查15分 4．用示波器或者逻辑分析仪观察波形,并将测试结果画在答题纸上.(由老师检查)(10分) 评分标准:波形观察记录，相位对齐6分，至少画满一个周期（3分），且画出边沿（1分）10分。
数字电子技术期末考试试题
数字电子技术期末考试试题一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. T触发器3. 在数字电路设计中，以下哪个是同步电路的特点？A. 所有信号都通过同一个时钟信号同步B. 信号传输速度慢C. 电路复杂度高D. 容易受到噪声干扰4. 以下哪个不是数字电子技术中的存储元件？A. 电容B. 电阻C. 触发器D. 寄存器5. 组合逻辑电路的输出只与：A. 当前输入有关B. 过去输入有关C. 未来输入有关D. 以上都不是6. 在数字电子技术中，一个4位二进制数能表示的最大十进制数是：A. 15B. 16C. 255D. 2567. 以下哪个不是数字电子技术中的编码方式？A. 格雷码B. 曼彻斯特编码C. 哈夫曼编码D. 差分曼彻斯特编码8. 一个标准的5V TTL逻辑门，其高电平输入电压范围是：A. 0V至2VB. 2V至5VC. 3.5V至5VD. 0V至3.5V9. 以下哪个是数字电子技术中常用的模拟/数字转换器？A. 模数转换器B. 数模转换器C. 模数转换器和数模转换器D. 以上都不是10. 在数字电子技术中，以下哪个是布尔代数的基本运算？A. 加法B. 乘法C. 与运算D. 除法二、简答题（每题5分，共10分）1. 解释什么是时序逻辑电路，并给出一个实际应用的例子。
2. 描述什么是布尔代数，并解释其在数字电路设计中的重要性。
三、计算题（每题10分，共20分）1. 给定一个逻辑电路，包含两个与门和两个非门，输入A和B，求输出Y的逻辑表达式，并画出电路图。
2. 设计一个4位的二进制加法器，给出其真值表，并说明其工作原理。
四、分析题（每题15分，共30分）1. 分析一个同步计数器的设计，包括其工作原理、状态转移图和时序图。
2. 讨论数字滤波器的类型和应用，特别是低通滤波器和高通滤波器的区别。
