传感器测电机转速实验2
磁电式转速传感器测转速实验
磁电式转速传感器测转速实验本文主要介绍磁电式转速传感器的工作原理及其在转速测量中的应用。
通过实验验证它的测速精度，并探究其各种测速原理。
一、磁电式转速传感器的工作原理磁电式转速传感器是一种测量转速的传感器，它利用磁电效应实现测量。
磁电效应是指物质受到磁场作用后，会产生电压或电流变化的现象。
磁电式转速传感器利用磁场作用于旋转铁芯时，感应出的磁场信号，然后将这个信号转化成电信号，从而测量转速。
磁电式传感器主要是由磁场发生装置和信号处理电路组成。
其中磁场发生装置中通常包括磁铁和磁性材料，而信号处理电路包括放大电路、滤波电路和信号采集电路等。
磁电式传感器通过磁场感应出的电压信号，可以测量旋转体的转速。
磁电式转速传感器是一种广泛应用于测量转速的传感器。
它通常被用于汽车、摩托车、机床、船舶、电机、风力发电等领域中的转速测量。
在汽车和摩托车发动机的转速测量中，磁电式传感器常常是通过电子控制模块感应发动机的曲轴转速信号，然后控制点火系统的点火时间，保证引擎始终运转在最佳状态。
在机械系统中，磁电式传感器被广泛应用于螺纹切削加工机床、数控机床、切削机床、磨削机床等精密加工设备的转速测量中。
磁电式传感器由于其测量精度高、探测范围广、安装简单等优点，可广泛应用于各种机械系统的转速测量中。
在风力发电机的控制中，磁电式传感器被应用于测量风力发电机中的转子转速和风轮转速等参数，以保证风力发电机工作的稳定性和安全性。
1、实验目的2、实验器材磁电式转速传感器、旋转体、气缸等。
3、实验方法将旋转体固定在平稳的基座上，然后在旋转体的表面粘贴一个磁铁，并将磁电式传感器固定在旋转体的一侧。
然后将旋转体旋转起来，使磁铁经过磁电式传感器，记录下磁电式传感器测量到的电信号。
通过多次测试，得出磁电式传感器感应的信号的方波峰值时间周期，并计算出转速。
最后，通过计算得出磁电式传感器的测速精度。
4、实验结果通过实验得出磁电式转速传感器的测速精度达到了0.1%。
电机转速控制实验报告
电机转速控制实验报告
1. 实验目的
本实验旨在研究电机转速控制的原理和方法，通过实际操作和数据分析来加深对电机控制的理解，并验证控制算法的有效性。
2. 实验原理
电机转速控制是通过改变电机供电电压或者改变电机绕组的接线方式来控制电机的转速。
在本次实验中，我们将采用调制技术来实现电机转速的控制。
3. 实验设备与材料
- 电机：直流电机
- 控制器：单片机控制器
- 传感器：转速传感器
- 电源
- 连接线
4. 实验步骤
1. 搭建实验电路：将电机和传感器连接至控制器，并接通电源。
2. 编写控制程序：根据所选的控制算法，编写相应的控制程序，并将其烧录至控制器中。
3. 运行实验：根据预设条件，控制电机的转速并记录数据。
4. 数据分析：对实测数据进行分析，验证控制算法的有效性。
5. 实验结果与分析
在实验过程中，我们采用了调制技术来实现电机转速的控制。
通过对控制程序的设计和实验数据的分析，我们得出以下结论：
- 当调制信号的频率增加时，电机的转速也随之增加，说明控制算法的设计是成功的。
- 通过调整调制信号的占空比，我们可以实现对电机转速的精确控制。
6. 实验总结
通过本次实验，我们深入了解了电机转速控制的原理和方法。
实验结果表明，调制技术能够有效地实现电机转速的控制，并且可以通过调整参数来实现不同的控制效果。
在实验过程中，我们还学习了如何编写控制程序和分析实验数据。
这些都对我们进一步深入研究电机控制提供了良好的基础。
7. 参考文献
- 电机控制技术原理与应用教材
- 直流电机转速控制实验指导书。
电机转速测量实验报告
电机转速测量实验报告实验目的本实验旨在通过测量电机的转速，探究转速与电压、电流之间的关系，以及验证理论公式与实际测量值之间的一致性。
实验器材•直流电机•转速测量仪•多用途测试仪•电阻箱•直流电源•连接线实验步骤1.将直流电机与直流电源相连，通过测试仪测量电机的电流。
2.将转速测量仪与电机连接，确保测量仪的传感器与电机轴心对齐。
3.设置转速测量仪的测量范围，并记录下所选范围。
4.逐渐增加直流电源的电压，记录下每个电压值对应的电机转速。
5.分别测量不同电压下电机的电流，并记录下每个电压值对应的电机电流。
数据记录与分析1.在实验中记录下不同电压下的电机转速和电流数据。
2.绘制电机转速与电压的关系曲线图，并观察曲线的趋势。
3.绘制电机转速与电流的关系曲线图，并观察曲线的趋势。
4.根据实验数据，分析电机转速与电压、电流之间的关系，并给出结论。
5.使用理论公式计算电机转速与电压、电流之间的关系，并与实验数据进行比较，验证理论公式的准确性。
结果与讨论通过实验测量和数据分析，我们得到了电机转速与电压、电流之间的关系。
根据曲线图的趋势和实验数据，我们可以得出以下结论： - 随着电压的增加，电机的转速呈线性增加趋势。
- 在给定电压下，电机的转速与电流之间存在正相关关系。
我们还将实验数据与理论公式进行了比较，发现实验数据与理论公式的计算结果相符，验证了理论公式的准确性。
实验总结通过本次实验，我们深入了解了电机的转速测量方法，并探究了电机转速与电压、电流之间的关系。
通过实验数据和理论计算的对比，我们验证了理论公式的准确性。
在实验过程中，我们还发现了一些潜在的误差来源，例如测试仪器的精度限制、测量误差、实验条件的不完全控制等。
为了提高实验结果的准确性，我们可以进一步优化实验设计，采取更精确的测量仪器和更严格的实验控制。
通过这次实验，我们不仅获得了实际操作的经验，还加深了对电机转速测量原理的理解，为今后在相关领域的研究和应用奠定了基础。
传感器设计实验―光电测转速甄选
传感器设计实验―光电测转速甄选光电测转速是一种常用的传感器，它可以通过感应旋转物体上的标记物来测量转速。
本实验旨在设计一种光电测转速传感器，以实现稳定准确的转速测量。
1.实验原理：光电测转速传感器的工作原理是利用旋转物体上的凹凸标记物经过传感器时产生光电信号，通过测量信号的频率来确定转速。
标记物可以是黑色和白色的交替环，当光电传感器检测到黑色时输出一个低电平信号，检测到白色时输出一个高电平信号。
通过计数器测量高低电平信号的频率，即可得到旋转物体的转速。
2.实验材料：-光电传感器模块-旋转物体（如风扇叶片）- Arduino开发板-连接线-电源供应器3.实验步骤：（1）搭建电路连接：将光电传感器模块的输出引脚连接到Arduino开发板的数字引脚上，光电传感器模块的供电引脚连接到电源供应器的正极，接地引脚连接到电源供应器的负极。
（2）编写Arduino代码：使用Arduino开发环境编写程序。
程序需要包括以下几个部分：-初始化：定义输入输出引脚，设定计数器初值；-中断函数：当光电传感器模块输出引脚发生电平变化时，中断函数将触发，并在函数中进行计数器增加或减少的操作；-主循环：显示计数器数值，以转速的形式输出。
（3）上传代码并测试：将编写好的代码上传到Arduino开发板上，然后将光电传感器模块与旋转物体相对应。
启动电源供应器后，通过监视器观察计数器数值的变化，并实时显示转速。
4.实验注意事项：-在选择旋转物体时，要确保标记物的凹凸度适中，以确保光电传感器的稳定输出；- 在选择光电传感器模块时，注意其输出引脚的电压和电平状态，以确保和Arduino开发板的兼容性；-在编写程序时，要特别注意中断函数的编写，确保计数器能够正常累加或减少。
通过上述实验步骤，设计并调试光电测转速传感器，可以实现稳定准确的转速测量。
这种传感器在许多领域都有广泛的应用，如工业自动化生产线、电机控制、车辆控制等，对于实现精确的转速控制和监测具有重要作用。
（精品）霍尔传感器测量电机转速（整理）
霍尔传感器测量电机转速一、背景随着单片机的不断推陈出新，特别是高性价比的单片机的涌现，转速测量控制普遍采用了以单片机为核心的数字化、智能化的系统。
本文介绍了一种由单片机C8051F060作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。
二、工作原理1、转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。
由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。
根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。
脉冲信号的周期与电机的转速有以下关系：式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据式(1)即可计算出直流电机的转速。
霍尔器件是由半导体材料制成的一种薄片，在垂直于平面方向上施加外磁场B，在沿平面方向两端加外电场，则使电子在磁场中运动，结果在器件的2个侧面之间产生霍尔电势。
其大小和外磁场及电流大小成比例。
霍尔开关传感器由于其体积小、无触点、动态特性好、使用寿命长等特点，故在测量转动物体旋转速度领域得到了广泛应用。
在这里选用美国史普拉格公司(SPRAGUE)生产的3000系列霍尔开关传感器3013，它是一种硅单片集成电路，器件的内部含有稳压电路、霍尔电势发生器、放大器、史密特触发器和集电极开路输出电路，具有工作电压范围宽、可靠性高、外电路简单<输出电平可与各种数字电路兼容等特点。
2、转速控制原理直流电机的转速与施加于电机两端的电压大小有关，可以采用C8051F060片内的D／A转换器DAC0的输出控制直流电机的电压从而控制电机的转速。
在这里采用简单的比例调节器算法(简单的加一、减一法)。

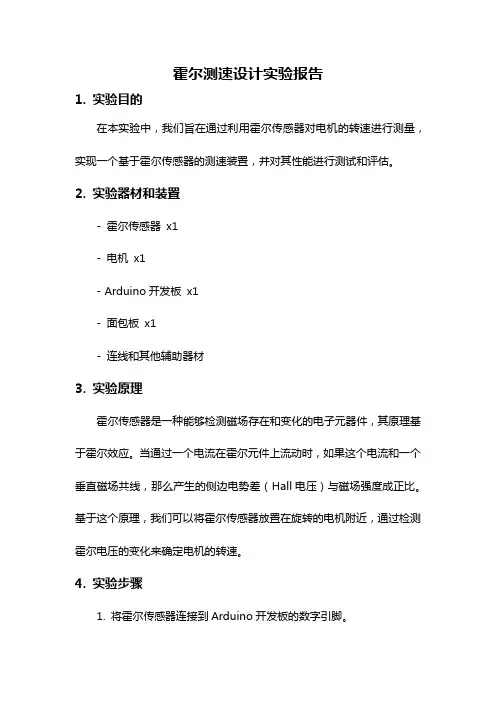

霍尔测速设计实验报告
霍尔测速设计实验报告1. 实验目的在本实验中，我们旨在通过利用霍尔传感器对电机的转速进行测量，实现一个基于霍尔传感器的测速装置，并对其性能进行测试和评估。
2. 实验器材和装置- 霍尔传感器x1- 电机x1- Arduino开发板x1- 面包板x1- 连线和其他辅助器材3. 实验原理霍尔传感器是一种能够检测磁场存在和变化的电子元器件，其原理基于霍尔效应。
当通过一个电流在霍尔元件上流动时，如果这个电流和一个垂直磁场共线，那么产生的侧边电势差（Hall电压）与磁场强度成正比。
基于这个原理，我们可以将霍尔传感器放置在旋转的电机附近，通过检测霍尔电压的变化来确定电机的转速。
4. 实验步骤1. 将霍尔传感器连接到Arduino开发板的数字引脚。
2. 将电机与Arduino开发板连接，确保其旋转轴与霍尔传感器附近。
3. 编写Arduino代码，以读取霍尔传感器的数字信号。
4. 设置一定的时间间隔，在每个时间段内读取霍尔传感器的数值，并根据数值变化计算电机的转速。
5. 运行代码，并通过串口监视器输出转速信息。
5. 实验结果在实验中，我们成功地实现了基于霍尔传感器的测速装置。
通过监测霍尔传感器的数字输出，我们能够准确地计算出电机的转速。
表格中列出了不同电压下的电机转速测量结果：电压(V) 转速(rpm)-3.0 1004.5 1506.0 2007.5 2509.0 300我们还绘制了一个转速-电压曲线图，以更直观地展示电机转速与输入电压之间的关系。
根据实验结果，我们可以看出电机的转速与输入电压是呈线性关系的，这也验证了我们所使用的测速装置的准确性和可靠性。
6. 实验总结通过本次实验，我们成功地设计了一个基于霍尔传感器的测速装置，并对其进行了测试和评估。
实验结果表明，我们所设计的装置能够准确地测量电机转速，并与输入电压呈线性关系。
这说明我们所选用的霍尔传感器和测速算法是可行的。
实验 磁电传感器转速测量实验
实验磁电传感器转速测量实验一. 实验目的1.通过本实验了解和掌握采用磁电传感器测量的原理和方法。
2.通过本实验了解和掌握转速测量的基本方法。
二. 实验原理1.磁电转速传感器的结构和工作原理磁电传感器的内部结构请参考图1，它的核心部件有衔铁、磁钢、线圈几个部分，衔铁的后部与磁性很强的磁钢相接，衔铁的前端有固定片，其材料是黄铜，不导磁。
线圈缠绕在骨架上并固定在传感器内部。
为了传感器的可靠性，在传感器的后部填入了环氧树脂以固定引线和内部结构。
图1 磁电传感器的内部结构使用时，磁电转速传感器是和测速（发讯）齿轮配合使用的，如图2。
测速齿轮的材料是导磁的软磁材料，如钢、铁、镍等金属或者合金。
测速齿轮的齿顶与传感器的距离d比较小，通常按照传感器的安装要求，d约为1mm。
齿轮的齿数为定值（通常为60齿）。
这样，当测速齿轮随被测旋转轴同步旋转的时候，齿轮的齿顶和齿根会均匀的经过传感器的表面，引起磁隙变化。
在探头线圈中产生感生电动势，在一定的转速范围内，其幅度与转速成正比，转速越高输出的电压越高，输出频率与转速成正比。
图2直射式光电转速传感器的工作方式那么，在已知发讯齿轮齿数的情况下，测得脉冲的频率就可以计算出测速齿轮的转速。
如设齿轮齿数为N，转速为n，脉冲频率为f，则有：n=f/N通常，转速的单位是转/分钟（rpm），所以要在上述公式的得数再乘以60，才能得到以rpm为单位的转速数据，即n=60×f/N。
在使用60齿的发讯齿轮时，就可以得到一个简单的转速公式n=f。
所以，就可以使用频率计测量转速。
这就是在工业中转速测量中发讯齿轮多为60齿的原因。
2.DRCD-12-A型磁电转速传感器简介DRCD-12-A型磁电转速传感器采用了RS9001-1型无源磁电转速传感器作为敏感探头，为了适应采集卡对信号幅度的要求，在探头的处理电路中使用了限幅放大电路、比较器等电路，最后将幅值与转速成正比的类正弦（与发讯齿轮的齿形有关系）脉冲信号，处理成幅值在0～＋5V的方波信号。
霍尔传感器测电机转速课程设计
霍尔传感器测电机转速课程设计一、引言在现代自动化控制系统中，电机是最常用的执行元件之一。
而对电机转速的准确测量对于电机控制和系统性能的优化具有重要意义。
本文将围绕着霍尔传感器测电机转速这一主题展开讨论，深入探究其课程设计的相关内容。
二、霍尔传感器测电机转速原理电机的转速测量是自动化控制中的基础问题，而霍尔传感器作为一种常用的位置传感器，在电机转速测量中发挥着重要作用。
霍尔传感器可以通过检测磁场的变化来测量电机转子的位置，进而计算出电机的转速。
在电机转速测量中，霍尔传感器通过测量每个磁极之间的时间间隔来确定电机转子的角度，从而得到转子的角速度。
基于霍尔传感器的电机转速测量方法可以实现高精度和实时性，并且具有较好的抗干扰能力。
在工程应用中被广泛采用。
三、课程设计内容与要求1. 理论分析在课程设计中，首先需要对霍尔传感器测电机转速的原理进行深入的理论分析，包括霍尔传感器的工作原理、电机转速测量方法及其精度、灵敏度等方面的内容。
学生需要了解霍尔传感器和电机之间的工作原理和相互作用，从而为后续的实验设计和数据分析提供理论支持。
2. 实验设计课程设计还需要包括针对霍尔传感器测电机转速的实验设计。
这包括实验装置的搭建、实验步骤的制定以及数据采集和处理的方法。
学生需要通过实际操作，深入理解霍尔传感器测电机转速的原理，并掌握实际实验技能。
3. 数据分析与报告课程设计还需要对实验数据进行分析与综合，撰写实验报告。
学生需要对实验中获得的数据进行分析，验证霍尔传感器测电机转速的准确性和可靠性，并结合理论知识进行综合分析。
实验报告应包括数据处理的具体方法和结果，以及对实验过程和结论的总结性描述。
四、个人观点与理解在我看来，霍尔传感器测电机转速课程设计对于提升学生的实际动手能力和理论知识应用能力具有重要意义。
通过这样的课程设计，学生可以加深对于霍尔传感器原理和电机转速测量方法的理解，并且培养实验数据处理和报告撰写的能力。
这样的课程设计既有助于学生将所学的理论知识应用到实际中，又可以提高他们的实际操作能力和科研创新能力。
转速传感器实验报告
转速传感器实验报告转速传感器实验报告引言：转速传感器是一种用于测量旋转物体转速的传感器。
它在许多领域中都有广泛的应用，如汽车工业、航空航天、工业自动化等。
本实验旨在通过实际操作和数据分析，探究转速传感器的原理和性能。
实验目的：1. 了解转速传感器的工作原理；2. 掌握转速传感器的安装和连接方法；3. 测试不同条件下转速传感器的性能，并进行数据分析。
实验装置：1. 转速传感器2. 电源3. 示波器4. 旋转物体（如电机）实验步骤：1. 将转速传感器正确连接到电源和示波器上；2. 将转速传感器安装在旋转物体上，确保传感器与物体紧密接触；3. 调节示波器的参数，以便观察到传感器输出的波形；4. 通过改变旋转物体的转速，记录示波器上的波形变化；5. 改变传感器与旋转物体的距离，观察波形的变化；6. 将传感器连接到计算机上，使用数据采集软件记录传感器输出的数据；7. 分析数据，绘制转速与时间的曲线图，并计算出转速的平均值和标准差。
实验结果与分析：通过实验观察和数据分析，我们得到了以下结论：1. 转速传感器的输出信号是一个与时间相关的电压波形；2. 当旋转物体的转速增加时，传感器输出的波形频率也增加；3. 传感器与旋转物体的距离增加时，信号的幅值减小，频率保持不变；4. 在不同转速下，传感器输出的电压值存在一定的测量误差；5. 通过对多组数据的分析，可以得到转速的平均值和标准差，从而评估传感器的测量精度。
实验总结：本次实验通过实际操作和数据分析，深入了解了转速传感器的工作原理和性能。
实验结果表明，转速传感器能够准确测量旋转物体的转速，并且在不同条件下的测量结果具有一定的稳定性。
然而，实验中也发现了一些问题，如传感器与物体的距离对信号幅值的影响，这需要在实际应用中予以注意和解决。
未来展望：转速传感器作为一种重要的测量设备，在工业自动化和智能制造领域具有广阔的应用前景。
未来的研究可以进一步探索转速传感器的改进和优化，提高其测量精度和稳定性。
传感器测转速实验报告
传感器测转速实验报告传感器测转速实验报告一、引言传感器是现代科技中的重要组成部分，它们能够将物理量转化为可测量的电信号，广泛应用于各个领域。
转速是衡量机械设备运行状态的重要指标，因此传感器测转速的实验具有重要的意义。
本文将介绍一种基于传感器的转速测量方法，并对实验结果进行分析和讨论。
二、实验目的本实验的目的是通过传感器测量转速，并验证其准确性和可靠性。
通过实验，我们希望了解传感器测速原理、测量误差的来源以及如何提高测量精度。
三、实验装置和方法1. 实验装置本实验使用了一台带有转轴的电机作为被测对象，采用了一种基于光电传感器的转速测量方法。
实验中使用的光电传感器由发光二极管和光敏二极管组成，通过光电效应实现转速的测量。
2. 实验方法首先，将光电传感器固定在电机旁边的合适位置，并调整传感器与转轴的距离，使其能够准确感知转轴的运动。
然后，将传感器的输出信号连接到示波器上，并设置适当的测量参数。
最后，启动电机，记录示波器上显示的转速数据。
四、实验结果与分析在实验中，我们对电机进行了多次测速，并记录了每次实验的转速数据。
通过对数据的分析，我们得出了以下结论：1. 测量误差在实验中，我们发现传感器测量的转速与实际转速存在一定的误差。
这主要是由于传感器本身的精度限制、环境因素以及测量方法等因素所导致的。
为了减小误差，我们可以通过校准传感器、提高测量环境的稳定性以及改进测量方法等方式来提高测量精度。
2. 转速变化规律通过对实验数据的分析，我们发现转速在启动和停止过程中会有一定的变化规律。
在启动过程中，转速呈现出逐渐增加的趋势，直到达到稳定状态。
而在停止过程中，转速则逐渐减小，直到停止。
这种变化规律与电机的运行原理密切相关，对于电机的正常运行具有重要意义。
3. 测量精度通过对实验数据的统计分析，我们计算出了测量精度的指标，即相对误差。
实验结果显示，传感器测量的转速与实际转速之间的相对误差在可接受范围内，表明该传感器具有较高的测量精度。
20.光电传感器转速测量实验
实验二十光电传感器转速测量实验一. 实验目的1. 通过本实验了解和掌握采用光电传感器测量的原理和方法。
2. 通过本实验了解和掌握转速测量的基本方法。
二. 实验原理直接测量电机转速的方法很多，可以采用各种光电传感器，也可以采用霍尔元件。
本实验采用光电传感器来测量电机的转速。
由于光电测量方法灵活多样，可测参数众多，一般情况下又具有非接触、高精度、高分辨率、高可靠性和相应快等优点，加之激光光源、光栅、光学码盘、ccd器件、光导纤维等的相继出现和成功应用，使得光电传感器在检测和控制领域得到了广泛的应用。
光电传感器在工业上的应用可归纳为吸收式、遮光式、反射式、辐射式四种基本形式。
图20.1说明了这四种形式的工作方式。
图20.1 光电传感器的工作方式直射式光电转速传感器的结构见图20.2。
它由开孔圆盘、光源、光敏元件及缝隙板等组成。
开孔圆盘的输入轴与被测轴相连接，光源发出的光，通过开孔圆盘和缝隙板照射到光敏元件上被光敏元件所接收，将光信号转为电信号输出。
开孔圆盘上有许多小孔，开孔圆盘旋转一周，光敏元件输出的电脉冲个数等于圆盘的开孔数，因此，可通过测量光敏元件输出的脉冲频率，得知被测转速，即n=f/n式中：n - 转速f - 脉冲频率n - 圆盘开孔数。
图20.2直射式光电转速传感器的结构图反射式光电传感器的工作原理见图20.3，主要由被测旋转部件、反光片（或反光贴纸）、反射式光电传感器组成，在可以进行精确定位的情况下，在被测部件上对称安装多个反光片或反光贴纸会取得较好的测量效果。
在本实验中，由于测试距离近且测试要求不高，仅在被测部件上只安装了一片反光贴纸，因此，当旋转部件上的反光贴纸通过光电传感器前时，光电传感器的输出就会跳变一次。
通过测出这个跳变频率f，就可知道转速n。
n=f如果在被测部件上对称安装多个反光片或反光贴纸，那么，n=f/n。
n-反光片或反光贴纸的数量。
图20.3 反射式光电转速传感器的结构图三. 实验仪器和设备1. 计算机n台2. drvi快速可重组虚拟仪器平台1套3. 并口数据采集仪（ldaq-epp2）1台4. 开关电源（ldy-a）1台5. 光电转速传感器（lhyf-12-a）1套6. 转子/振动实验台（lzs-a）/(lzd-a) 1 台四. 实验步骤及内容1. 光电传感器转速测量实验结构示意图如图20.5所示，按图示结构连接实验设备，其中光电转速传感器接入数据采集仪5通道。
转速传感器测速实验报告
转速传感器测速实验报告转速传感器测速实验报告引言：转速传感器是一种用于测量机械设备转速的重要工具。
在工业生产中，准确地测量转速对于设备的正常运行和维护至关重要。
本实验旨在通过对转速传感器的测速实验，验证其测量转速的准确性和可靠性。
一、实验目的本实验的主要目的是验证转速传感器的测速准确性和可靠性。
通过对不同转速下的测量数据进行分析，评估转速传感器的性能，并对实验结果进行解释和讨论。
二、实验装置和方法1. 实验装置：本实验使用的转速传感器为型号为XXX的磁电式转速传感器，测速范围为0-10000转/分钟。
实验中还使用了一台转速可调的电机和一台数字示波器。
2. 实验方法：（1）将转速传感器安装在电机的转轴上，并固定好。
（2）将数字示波器连接到转速传感器的输出端口。
（3）调节电机的转速，分别设置为500、1000、2000、5000和8000转/分钟。
（4）记录示波器上显示的转速传感器输出信号，并记录下来。
（5）重复实验3次，取平均值作为最终的测量结果。
三、实验结果和分析在实验过程中，我们按照上述方法进行了多次测量，得到了如下的实验结果：转速（转/分钟） | 传感器输出信号（V）500 | 0.51000 | 1.02000 | 2.15000 | 5.28000 | 8.3通过对实验数据的分析，我们可以得出以下结论：1. 转速传感器的输出信号与转速之间存在线性关系。
随着转速的增加，传感器输出信号也相应增加。
2. 实验数据与理论值相符合，说明转速传感器的测量准确性较高。
3. 由于实验条件的限制，我们无法测试更高转速下的测量结果。
在实际应用中，需要根据设备的转速范围选择合适的转速传感器。
四、实验误差和改进措施在本实验中，可能存在一些误差和改进的空间。
主要包括以下几个方面：1. 由于实验设备的限制，我们无法测试更高转速下的测量结果。
在未来的实验中，可以尝试使用更高转速的电机进行测试。
2. 实验过程中，传感器的安装位置和固定方式可能会对测量结果产生一定的影响。
光电传感器在转速测量中的应用_2
光纤传感器在转速测量中的应用1引言生活生产中很多放方面都要求对速度进行精确测量, 尤其是在转速方面, 对于所有旋转机械而言, 都需要监测旋转机械轴的转速, 转速是衡量机器正常运转的一个重要指标。
例如, 人们日常生活所用的电大都是通过发电机进行发电, 而这时就要知道发电机的转速, 以便对其进行控制, 输出稳定电压, 否则将会给我们的生活和生产带来很多不方便。
因而准确测量转速对生成生活有重要意义。
利用光纤传感器的高灵敏度在较少的对测量系统进行处理并能准确的测到转速值。
2测量原理当反射面与光纤探头相对时, 光纤探头的红外光被反射, 收光器接收到反射光, 放大器输出高电平。
当电机表面其他部位与光纤探头相对时, 光纤探头的红光被阻断, 收光器接收不到反射光, 放大器输出低电平。
产生的一系列高低电平, 将输出的波形使用DATAQ采集并保存。
由于输出的信号为周期信号, 因此对采集的信号进行频谱分析通过频谱分析电机的转速。
图1 测量框图实验装置共分为如图2所示:图2 测量装置图3 整形电路3实验器材光纤传感器、光纤位移传感器模块、DA TAQ、整形电路、电压表及导线若干。
4实验步骤1)按照图2所示, 连接装置, 传感器距离测量面约1mm ；2)调节滑动变阻器使在反射光最小时, 输出为0V 左右；3)检测无误后, 开启电源, 调节输入电压使电机刚好转动时开始；4)改变输入电压, 分别记录波形, 电压从小到大之后再依次减小；5)波形FFT 变换及分析。
5实验记录实验测得的输出波形如下, 对输出信号进行FFT 变换分析, 幅频曲线中存在有转速相关的两个特征频率 幅值较高, 通过验证时域波形发现 为转速的6倍, 据此可通过分析特征频率来计算转速值。
-10123Signaltime (seconds)00.51Single-Sided Amplitude Spectrum of y(t)Frequency (Hz)|Y (f )|图4 低速输出波形及FFT 变换00.010.020.030.040.050.060.070.080.090.10.511.52Signaltime (seconds)0100200300400500600700800900100000.51Single-Sided Amplitude Spectrum of y(t)Frequency (Hz)|Y (f )|图5 高转速输出波形图6 整形后波形 测量序号1.02.03.04.05.06.07.08.0 输入电压(V) 5.0 7.09.0 11.0 13.0 15.0 17.0 19.0 转速/转/s8.3 16.1 23.1 29.9 36.5 44.1 50.8 57.5 测量序号9.0 10.0 11.0 12.0 13.0 14.0 15.0 输入电压(V) 17.0 15.0 13.0 11.0 10.0 7.0 5.0 转速/转/s 52.1 45.6 39.4 32.2 24.0 17.1 9.4V/v 转速/转/s 电机转速测量图7 电压—转速拟合直线6结果分析输出曲线具有如下特点:周期性, 输出的波形是周期信号, 在一个周期中有两至三个波峰及一个波谷, 主要是由于转盘上存在三种不同的反射介质。
运动控制实验报告
运动控制实验报告运动控制实验报告引言：运动控制是现代工程领域中的重要技术之一，它在各种机械系统、自动化设备以及机器人等领域得到广泛应用。
本实验旨在通过实际操作，探索运动控制的原理和应用，以提升我们对运动控制的理解和应用能力。
实验一：电机速度控制在本实验中，我们使用了一台直流电机，通过调节电压来控制电机的转速。
首先，我们将电机与电源连接，并通过转速传感器实时监测电机的转速。
然后，我们逐渐增加电压，观察电机转速的变化。
实验结果显示，电机的转速与电压呈线性关系，即电机转速随着电压的增加而增加。
这验证了电机转速与电压之间的直接关系，并为后续实验奠定了基础。
实验二：位置控制在本实验中，我们使用了一台步进电机，并通过控制步进电机的脉冲数来实现位置控制。
我们将步进电机与控制器连接，并设置目标位置。
通过发送脉冲信号，控制器驱动步进电机旋转一定角度，直到达到目标位置。
实验结果显示，步进电机能够精确控制位置，并且具有良好的重复性。
这表明步进电机在位置控制方面具有较高的精度和可靠性。
实验三：PID控制在本实验中，我们使用了一个小车模型，并通过PID控制器来控制小车的运动。
PID控制器通过比较实际位置与目标位置的差异来计算控制信号，从而实现位置控制。
我们设置了不同的目标位置，并观察小车的运动轨迹。
实验结果显示，PID控制器能够有效地控制小车的位置，使其稳定地停在目标位置上。
同时，我们还测试了PID控制器的鲁棒性，即在外部干扰的情况下，控制器是否能够保持稳定。
实验结果表明，PID控制器对于外部干扰具有一定的鲁棒性，但仍然存在一定的误差。
实验四：力控制在本实验中，我们使用了一个力传感器和一个伺服电机来实现力控制。
我们将力传感器连接到伺服电机上，并设置目标力值。
通过调节电机的转速，控制力传感器输出的力值接近目标力值。
实验结果显示，伺服电机能够根据力传感器的反馈信号，实时调整转速，从而实现力控制。
这为在机器人领域中的力控制提供了重要的参考。
光电式传感器的转速测量实验-实验报告
光电式传感器的转速测量实验一、实验目的1.了解光电式传感器的基本结构。
2.掌握光电式传感器及其转换电路的工作原理。
3.掌握差动变压器的调试方法。
二、实验原理1.光断续器原理如图 15-1 所示，一个开口的光耦合器，当开口处被遮住时，光敏三极管接收不到发光二极管的光信号，输出电压为 0，否则有电压输出。
测速装置示意图1.1 光断续器示意图1.2如图测速装置示意图1.1，其中微型电动机带动转盘在两个成90度的光继续器的开口中转动，转盘上一半为黑色，另一半透明，转动时，两个光继续器将输出不同相位的方波信号，这两个方波信号经过转换电路中的四个运放器，可输出相位差分别为0°、90°、180°、270°的方波信号，它们的频率都是相同的，其中任意一个方波信号均可输出至频率表显示频率。
方波信号经整形电路后可转换为电压信号进行显示。
原理如图1.43.微型电动机的转速可调，电路图如图所示，调节电位器RP可输出 0～12V 的直流电压。
电机调速电路图1.3光电传感器实验原理图1.4三、实验过程与数据处理1.转换电路的输出UOUT接到数字电压表上；0°输出端接至频率表。
2.接通电源，调节电位器RP使输出电压从最小逐渐增加到最大，观察数字电压表上显示四、问题与讨论1.怎样根据显示的频率换算出电动机的转速？如果显示频率是电机转子电压频率的话，那么电动机的转速等于定子与转子的频率差，然后乘以60，再除以电机的极对数，就是电动机的异步转速。
如果是同步机的话，那就是显示频率*60/电机极对数就可以了。
即是，转速用n 表示，频率 f，电机极对数p. 那么转速的计算公式n=60*f/p，f的单位是Hz，的单位RPM.光电式传感器的旋转方向测量实验一、实验目的1.了解旋转方向的测量方法。
二、实验原理及电路光电式传感器经过转换电路后可输出相位差分别为0°、90°、180°、270°的方波信号，如果电动机的旋转方向改变，这四个方波信号之间的相位关系也随之改变，可以根据相位关系判断电动机的旋转方向。
光电转速传感器的转速测量实验.
光电转速传感器的转速测量实验
一、实验目的：了解光电转速传感器测量转速的原理及方法。
二、基本原理：光电式转速传感器有反射型和直射型二种，本实验装置是反射型的，传感器端部有发光管和光电管，发光管发出的光源在转盘上反射后由光电管接受转换成电信号，由于转盘有黑白相间的12个间隔，转动时将获得与转速及黑白间隔数有关的脉冲，将电脉计数处理即可得到转速值。
三、需用器件与单元：光电转速传感器、+ 5V直流电源、转动源单元及转速调节2-24V、数显转速/频率表。
四、实验步骤：
1、光电转速传感器安装如下图所示，在传感器支持架上装上光电转速传感器，调节高度，使传感器端面离平台表面2-3mm,将传感器引线分别插入相应插孔，其中红色接入直流电源+5V，黑色为接地端，蓝色输入主控箱F i。
转速/频率表置“转速”档。
2、将转速调节2-24V接到转动源2-24V插孔上。
3、合上主控箱电源开关，使电机转动并从转速/频率表上观察电机转速。
如显示转速不稳定，可调节传感器的安装高度。
五、思考题：
已进行的实验中用了多种传感器测量转速，试分析比较一下哪种方法最简单、方便。
光电传感器控制电机转速实验.
实验二十八光电传感器控制电机转速实验一、实验目的：了解光电传感器(光电断续器—光耦)的应用。
学会智能调节器的使用。
二、基础原理：利用光电传感器检测到的转速频率信号经F/V转换后作为转速的反馈信号，该反馈信号与智能人工调节仪的转速设定比较后进行数字PID运算，调节电压驱动器改变直流电机电枢电压，使电机转速趋近设定转速(设定值：400转／分～2200转／分)。
转速控制原理框图如图28—1所示。
图28-1 转速控制原理框图三、需用器件与单元：主机箱中的智能调节器单元、+5V直流稳压电源；转动源、光电转速传感器—光电断续器(已装在转动源上)。
附：智能调节器简介：(一)、概述:主机箱中所装的调节仪表为人工智能工业调节仪，仪表由单片机控制，具有热电阻、热电偶、电压、电流、频率TTL电平等多种信号自由输入(通过输入规格设置)，手动自动切换，主控方式在传统PID控制算法基础上，结合模糊控制理论创建了新的人工智能调节PID控制算法，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。
此外仪表还具有良好的人机界面，仪表能根据设置自动屏蔽不相应的参数项，使用户更觉简洁易接受。
(二)、主要技术指标：1、基本误差：≤±0.5%F.S±1个字，±0.3%F.S±1个字2 、冷端补偿误差：≤±2.0℃3 、采样周期： 0.5秒4 、控制周期：继电器输出与阀位控制时的控制周期为2～120秒可调，其它为2秒。
5 、报警输出回差（不灵敏区）： 0.5或56 、继电器触点输出： AC250V/7A（阻性负载）或AC250V/0.3A(感性负载)7 、驱动可控硅脉冲输出：幅度≥3V，宽度≥50μS的过零或移相触发脉冲（共阴）8 、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V9 、连续PID调节模拟量输出： 0～10mA(负载500±200Ω), 4～20mA(负载250±100Ω),或 0～5V(负载≥100kΩ), 1～5V(负载≥100kΩ)10 、电源： AC90V～242V（开关电源）, 50/60Hz，或其它特殊定货11 、工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所(三)、调节器面板说明：面板上有PV测量显示窗、SV给定显示窗、4个指示灯窗和4个按键组成。
(完整word版)检测原理-实验二-光纤传感器测速实验
实验报告课程名称检测原理题目名称光纤传感器测速实验学生学院自动化学院专业班级学号学生姓名指导教师2016 年12月20 日一、实验目的了解光纤传感器测速原理。
二、实验内容和要求本光纤传感器为反射式，光纤采用Y型结构，两束多模光纤合并于一端组成光纤探头，一束作为接收，另一端作为光源发射，近红外二极管发出的近红外光经光源光纤照射至电机的旋转叶片，由叶片反射的光信号经接收光纤传输至光电转换器转换为电信号，反射光的强弱与反射物与光纤探头的距离成一定的比例关系，通过对光强的检测就可得电机的转速。
三、实验方案1.取下光纤光电实验模块的光纤探头装在主机上的支架上，光纤缎面垂直对准小电机叶片。
2.主机上的电压／频率表旋至2KHZ位置，示波器探头置实验模块的光纤位移变换器的输出端VOUT，检测脉冲波形。
3.模块的光纤位移传感变换器输出端接至整形电路输入端，输出端TTLV0接至主机上的“转速信号入”端。
4.开启主机与模块的电源，“电机控制”置“开”调节转速从慢至快，记录实验数据于表4-1。
四、实验结果及数据处理1、实验数据表4-1 光纤位移传感器测速数据11729567884104频率（HZ）转速（X）0.58.514.528394252X=式中N－频率表读数Z－电机叶片数（电机叶片为2）2、根据实验数据画出f-x曲线，如下图所示：图5-2 f-x曲线图五、思考题思考光纤传感器的特点，本实验测速误会有哪些？答：有外部光源影响和实验器材老化六、心得体会通过这次实验，我了解了光纤传感器测速的基本原理。
在实验过程中我们也遇到了一些问题，从这些问题中，我也明白了实验出错了应该思考可能是哪里出问题，一步一步排除，而不是盲目的检查线路或者直接就寻求别人的帮忙，查错的过程我们能学得更多。
实验二 多传感器的工程检测综合实验(2)
实验二多传感器的工程检测综合实验（Ⅱ）一、实验目的1．掌握磁电、光电等各种传感器的工作原理；利用以上传感器进行振动、速度等参数的测量，并采用适当的信号分析方法对测量结果进行分析和显示。
2．结合本实验项目，掌握检测系统的结构和组成，并熟悉振动、速度、轴心轨迹等物理量的测量和工程应用方法。
二、实验台简介多功能转子实验台较好地模拟大型设备（如机床）运行时候的工作状态，提供了振动、转速等测试对象，可以开设磁电、光电、压电等多种传感器的综合实验。
利用不同的传感器，可以对同一个物理量，采用多种方式测量，再现了实际工程应用中物理量的工程测试方法。
转子实验台由以下几个部分组成：1底座、2主轴、3偏心飞轮、4直流电机、5主轴支座、6含油轴承及油杯、7电机支座、8连轴器及护罩、9 RS9008电涡流传感器支架、10磁电转速传感器支架、11测速齿轮(15齿)、12保护挡板支架，如图1所示。
图1 DRZZS-A型多功能转子试验台传感器安装位置示意图主要技术指标为：可调转速范围：0~2500转/分，无级；电源：DC12V；主轴长度：500mm；主轴直径：12mm；外形尺寸：640×140×160mm；重量：12.5kg。
三、实验原理1、转子实验台底座振动测量实验机械在运动时，由于旋转件的不平衡、负载的不均匀、结构刚度的各向异性、间隙、润滑不良、支撑松动等因素，总是伴随着各种振动。
机械振动往往会降低机器性能，破坏其正常工作，缩短使用寿命，甚至导致事故，因此有必要进行机械结构的振动分析和振动测试。
对于转子实验台的振动，可以采用磁电速度传感器和压电加速度传感器进行测量。
将带有磁座的速度和加速度传感器放置在试验台的底座上，如图2所示。
1）采用磁电速度传感器的振动测量：磁电速度传感器是由一个线圈组件和壳体组成的。
如图3所示，壳体中固定有磁铁，线圈组件用弹性元件悬挂在壳体上。
工作时，将传感器壳体固定在振动体上，这样当振动体振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。
磁电式转速传感器测速实验
磁电式转速传感器测速实验一、实验目的了解磁电式测量转速的原理。
二、实验内容用磁电传感器测量电机转速。
三、实验仪器磁电式传感器、转动源模块、数显单元测转速档、直流源2－24V 。
四、实验原理基于电磁感应原理，N 匝线圈所在磁场的磁通变化时，线圈中感应电势：d e w dtθ=- 发生变化，因此当转盘上嵌入N 个磁棒时，每转一周线圈感应电势产生N 次的变化，通过放大、整形和计数等电路即可以测量转速。
五、实验注意事项1、磁电传感器一定要对准磁钢中心。
2、由于转速表内部结构的问题，电机实际转速＝转速表显示值/6。
3、转速较低时电压表可能没有显示值。
六、实验步骤1、磁电式转速传感器按图17－1安装传感器端面离转动盘面2mm 左右。
并且将磁电传感器中心对准磁钢中心。
将磁电式传感器输出端插入数显单元Fin 孔和地孔。
控制00入控制输入控制输出信号输出冷却风扇+-+-+-+-24VSETPVSV余姚市长江温度仪表厂MTF-808M1UTAT M2内（温度）外（转速）开关Vi V0V0图17-1 磁电式传感器测转速实验接线图2、将显示开关选择转速测量档。
3、将转速电源2－24V用引线引入到转动源模块上的24V插孔（如图17—1），合上主控台电源开关。
使转速电机带动转盘旋转，逐步增加电源电压观察转速变化情况。
4、由于转速表内部结构的问题，电机实际转速＝转速表显示值/6。
七、实验报告在实验报告中填写《实验报告十七》，详细记录实验过程中的原始记录（数据、图表、波形等）并结合原始记录进一步理解实验原理。
八、实验思考题为什么说磁电式转速传感器不能测很低速的转动，能说明理由吗？答：磁电转速传感器对环境条件要求不高，但输出电势取决于切割磁力线的速度，转速太低时，输出电势很小，将导致无法测量。
如有侵权请联系告知删除，感谢你们的配合！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器测电机转速实验
实验报告
朱张甫
冶金1309
20132151
实验五 传感器测电机转速实验
一、实验目的
了解磁电式传感器、霍尔传感器测量转速的原理及方法。
二、基本原理
磁电式传感器：基于电磁感应原理，N 匝线圈所在磁场的磁通变化时，
线圈中感应电势：
发生变化，因此当转盘上嵌入n 个磁钢时，每转一周线圈感应电势产生n 次
的变化，通过放大、整形和计数等电路即可以测量转速。
霍尔传感器：利用霍尔效应表达式：U H ＝K H IB ，当被测圆盘上装上N 只磁性体时，圆盘每转一周磁场就变化N 次。
每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。
三、需用器件与单元
主机箱、磁电式传感器、霍尔传感器、转动源。
四、实验步骤
磁电式传感器测电机转速实验
1、根据图5-1将磁电式转速传感器安装于磁电式架上，传感器探头中心与转盘磁钢对
准并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。
图5-1 磁电转速传感器实验安装、接线示意图
2、首先在接线以前，合上主机箱电源开关，将主机箱中的转速调节电源0～24V 旋钮调 到最小(逆时针方向转到底)后接入电压表(显示选择打到20V 档)监测大约为0V 左右；然后 关闭主机箱电源，将磁电式转速传感器、转动电源按图5-1 所示分别接到频率／转速表(转速档)的Fin （1号2号线可任意接到频率／转速表的Fin 上）和主机箱的相应电源上。
3、合上主机箱电源开关，在小于12V 范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变电机电枢电压)，观察电机转动及转速表的显示情况。
4、从2V 开始记录每增加1V 相应电机转速的数据(待电机转速比较稳定后读取数据)
；
填入表5-1。
表5-1磁电式传感器测转速实验数据
开关式霍尔传感器测电机转速实验
1、根据图5-2将霍尔转速传感器安装于霍尔架上，传感器的端面对准转盘上的磁钢并调节升降杆使传感器端面与磁钢之间的间隙大约为2～3ｍｍ。
图5-2 霍尔转速传感器实验安装、接线示意图
2、首先在接线以前，合上主机箱电源开关，将主机箱中的转速调节电源0～24V 旋钮调到最小(逆时针方向转到底)后接入电压表(显示选择打到20V 档)监测大约为0V 左右；然后关闭主机箱电源，将霍尔转速传感器、转动电源按图5-2 所示分别接到主机箱的相应电源和频率／转速表(转速档)的F in 上。
注：霍尔传感器1号线（红）接主机箱+5V,2号线（蓝）接主机箱频率／转速表(转速档)的F in+,3号线（黑）接主机箱+5V的地和频率／转速表(转速档)的F in—
3、合上主机箱电源开关，在小于12V 范围内(电压表监测)调节主机箱的转速调节电源(调节电压改变电机电枢电压)，观察电机转动及转速表的显示情况。
4、从2V 开始记录每增加1V 相应电机转速的数据(待电机转速比较稳定后读取数据)；填入表5-2。
实验完毕，关闭电源。
表5-2 开关式霍尔传感器测转速实验数据
五、实验结果
根据表5-1、表5-2实验数据分别画出电机的V-ｎ(电机电枢电压与电机转速的关系)特性曲线。
5001000150020002500024681012
磁电式
0500100015002000250030000
2
4
6
8
10
12
霍尔式
六、思考题
1、利用霍尔元件测转速，在测量上有否限制？
答：利用霍尔元件测转速时，每当磁感应强度发生变化时霍尔元件就输出一个脉冲，如果转速过慢，磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。
2、本实验装置上用了六只磁钢，能否用一只磁钢？
n/（r/min ）
答：只用一个磁钢时，就等价于将磁感应的测量周期延长，而磁感应的测量周期是不能大于脉冲信号的工作周期的，否则会发生计数错误，所以，一般为了保证计数的正确性用6个是比较合理的选择。
3、为什么磁电式转速传感器不能测很低速的转动，能说明理由吗？
答：磁电式转速传感器是利用旋转体改变磁路，使磁通量发生变化，从而使其线圈产生感应电压，如果转速很慢，旋转体改变磁路也很慢，磁通量的变化也很慢，感应电压就会很小，就无发正确地测定转速。
传感器测电机转速实验
姓名：朱张甫
学号：20132151
班级：冶金1309。
