长螺旋桩钢筋笼技术交底样本
长螺旋钢筋工安全技术交底模板
一、交底目的为确保长螺旋钢筋工在施工过程中的安全，防止事故发生，特进行安全技术交底，要求全体作业人员认真学习并严格遵守以下安全规定。
二、交底内容1. 作业人员要求（1）作业人员必须经过专业培训，取得相关操作证书后方可上岗作业。
（2）作业人员应熟悉本岗位的安全操作规程，了解长螺旋钢筋施工工艺及安全注意事项。
（3）作业人员应遵守国家有关安全生产法律法规，提高安全意识，自觉维护自身和他人的生命财产安全。
2. 机械设备及安全设施（1）长螺旋钢筋设备应定期检查、维护，确保设备安全运行。
（2）设备操作台、扶手、防护栏等安全设施必须齐全有效，不得损坏。
（3）作业现场应设置警示标志，提醒作业人员注意安全。
3. 施工现场安全管理（1）施工现场应设置安全通道，保持通道畅通，不得堆放杂物。
（2）施工过程中，严禁酒后作业、疲劳作业。
（3）作业人员应正确佩戴个人防护用品，如安全帽、防护眼镜、防尘口罩等。
4. 长螺旋钢筋施工安全操作规程（1）作业前，应对设备进行检查，确保设备正常、安全运行。
（2）作业时，操作人员应站在设备操作台中央，保持稳定。
（3）钢筋喂入设备时，严禁将手伸入设备内部，以免发生夹手事故。
（4）钢筋弯曲过程中，严禁将钢筋放置在设备下方，以免发生坠落事故。
（5）作业过程中，如发现设备异常，应立即停机检查，排除故障后方可继续作业。
（6）作业结束后，应关闭设备电源，清理作业现场，确保现场整洁。
5. 防止事故发生措施（1）加强安全教育培训，提高作业人员安全意识。
（2）严格执行安全操作规程，杜绝违章作业。
（3）定期检查机械设备及安全设施，确保其完好有效。
（4）加强施工现场安全管理，确保施工安全。
三、交底要求1. 作业人员必须认真学习本交底内容，确保掌握安全操作技能。
2. 作业过程中，如发现安全隐患，应立即停止作业，并向现场负责人报告。
3. 作业人员应自觉遵守安全操作规程，确保自身和他人的生命财产安全。
4. 施工现场负责人应加强对作业人员的安全管理，确保施工安全。
技术交底(长螺旋桩)
5、浇灌后混凝土顶面距离桩头高度不小于0.8米，确保成桩质量。
6、钢筋焊接应符合规范要求，并按照试验规范进行试验；桩身混凝土留样，第台班不足100方按台班留取，超过100方按100方每组留取。
2、桩身混凝土强度等级C35，最大粒径不超过30mm，施工过程中严格控制混凝土塌落度及和易性；浇灌混凝土时，应按照水下混凝土浇灌方式进行浇灌，钻杆上拔时应缓慢，确保钻头在砼面以下2米，施工过程中应有专人统一指挥，信号明确，施工步骤连贯。
3、桩基施工前，对控制点进行复测，确保无误后再放线施工，确保桩位及高程准确性，在施工过程中项目管理人员应对桩位及标高进行复核。
7、操作人员应具有相应资质，收集齐全后报项目部备案。
8、合理安排施工顺序，桩间距小于。
9、施工结束后做好成品保护措施，严禁车辆及桩基在未初凝的桩身上碾压，造成桩身质量问题。
10、施工过程中做好打桩记录，打桩记录应准确、真实反映施工过程，对于特殊桩位或特殊情况留下映像资料。mm
11、桩位最大允许偏差100mm，桩径最大允许偏差50 mm，主筋间距允许偏差10mm，箍筋间距允许偏差20mm，钢筋笼直径最大允许偏差10mm，钢筋笼长度最大允许偏差50mm，保护层厚度最大允许偏差20mm。桩长最大允许偏差200mm，桩身垂直度最大允许偏差不大于桩长1%。
交底人：
被交底人：
技术交底
03
工程名称
保山市隆阳区2011年保障性住房3标段A片区工程
分部分项工程名称
长螺旋灌注桩施工
交底内容：
1、本工程基础采用直径为φ500长螺旋灌注桩，主楼部分桩长为25米，地下室部分桩长20米，桩头锚入承台及筏板50mm；钢筋笼通长布置，保护层厚度50mm，主筋7根三级直径14mm钢筋，箍筋采用三级直径6.5mm钢筋间距100/200mm，加密区长度为5米，设三级钢直径12mm间距2米加劲箍，第一道箍筋及桩头部位设置加劲箍筋两道，主筋预留锚入承台或筏板为LaE。
长螺旋钻孔灌注桩工程施工技术交底
4、石子：宜选用质地坚硬粒径5-16mm的豆石或碎石，含泥量不大于2%。有进场复验报告。
5、水：自来水或不含有害物质的洁净水。
6、粉煤灰宜选用Ⅰ级或Ⅱ级粉煤灰，细度分别不大于12%和20%，质量检验合格，掺量通过配比实验确定。
7、钢筋：钢筋的品种，级别或规格必须符合设计要求，有产品合格证，出厂检验报告和进场复验报告，表面清洁无老锈和油污。
项
序
检查项目
允许偏差或允许值（mm）
检查方法
主控项目
1
主筋间距
±10
用钢尺量
2
多节桩锚固钢筋位置
100
用钢尺量
一般项目
1
钢筋材质检验
设计要求
抽样送检
2
箍筋间距
±20
用钢尺量
3
直径
±10
用钢尺量
（二）混凝土灌注桩的桩位偏差
灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注50m3必须有1组试件，小于50m3的桩每根桩必须有l组试件。
6、施工前对施工人员做好安全、质量技术交底，并填写《安全交底记录》和《技术交底记录》表，并对机械设备的安全可靠性进行检查，确保施工安全。
（二）材料要求
1、混凝土宜采用和易性，泌水性较好的预拌混凝土，其强度等级应符合设计及相关验收规范要求；初凝时间不少于6小时。灌注前坍落度以为180-220mm。
2、水泥：采用强度等级为32.5级；有产品合格证，出厂检验报告和进场复验报告。
长螺旋钻孔灌注桩分项工程施工技术交底
GD2301003
工程名称
启航馨苑二期项目EPC总承包工程
分部工程
桩钢筋笼安全技术交底模板
一、交底目的为确保桩钢筋笼制作和安装过程中的安全，防止事故发生，提高施工质量和效率，特进行本次安全技术交底。
二、交底内容1. 人员要求（1）所有参与桩钢筋笼制作和安装的作业人员必须经过专业培训，持有相关操作证书。
（2）作业人员应身体健康，无妨碍施工的疾病。
（3）新入职的学徒工应在师傅的指导下进行工作。
2. 施工现场要求（1）施工现场应保持整洁，清除杂物，确保作业空间安全。
（2）施工现场应配备必要的安全设施，如安全帽、安全带、防护眼镜等。
（3）施工现场应设置明显的警示标志，如“危险区域”、“禁止通行”等。
3. 钢筋笼制作要求（1）钢筋笼加工前，应仔细核对设计图纸，确保钢筋规格、长度、间距等符合要求。
（2）钢筋表面应无油渍、漆污、水泥浆等，如有应清除干净。
（3）钢筋应平直，无局部弯曲，成盘的钢筋和弯曲的钢筋应调直。
（4）钢筋调直采用钢筋调直机进行操作，严格按照安全操作规程进行。
4. 钢筋笼安装要求（1）钢筋笼安装前，应检查基础混凝土强度是否符合要求。
（2）钢筋笼吊装前，应检查吊装设备是否完好，吊装方案是否合理。
（3）吊装过程中，下方严禁站人，确保安全。
（4）钢筋笼安装到位后，应进行自检和互检，确保安装质量。
5. 安全注意事项（1）雷雨天气严禁进行露天操作，预防雷击事故。
（2）钢筋断料、配料、弯料等工作应在钢筋加工棚内进行，不宜在绑机现场进行。
（3）搬运钢筋时要留意四周有无障碍物、架空电线和其他临时电气设备，防止碰撞电线或发生触电事故。
（4）高空作业时，不得将钢筋集中堆在模板和脚手板上，也不要把工具、钢箍、短钢筋随意放在脚手板上，以免滑下伤人。
（5）钢筋笼制作必须有确定的场地，不同规格钢筋应分开堆放。
三、交底时间本次安全技术交底时间为____年____月____日。
四、交底负责人交底负责人：____（职务）五、被交底对象被交底对象：____（部门或班组）六、执行与监督1. 所有参与桩钢筋笼制作和安装的作业人员必须严格执行本安全技术交底内容。

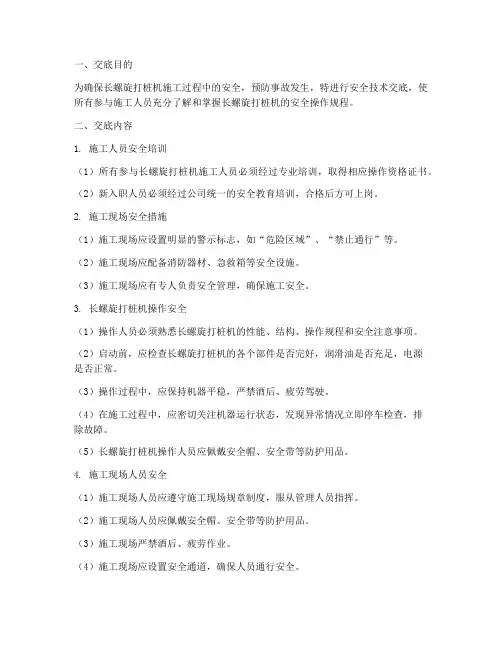

长螺旋打桩机安全技术交底模板
一、交底目的为确保长螺旋打桩机施工过程中的安全，预防事故发生，特进行安全技术交底，使所有参与施工人员充分了解和掌握长螺旋打桩机的安全操作规程。
二、交底内容1. 施工人员安全培训（1）所有参与长螺旋打桩机施工人员必须经过专业培训，取得相应操作资格证书。
（2）新入职人员必须经过公司统一的安全教育培训，合格后方可上岗。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，如“危险区域”、“禁止通行”等。
（2）施工现场应配备消防器材、急救箱等安全设施。
（3）施工现场应有专人负责安全管理，确保施工安全。
3. 长螺旋打桩机操作安全（1）操作人员必须熟悉长螺旋打桩机的性能、结构、操作规程和安全注意事项。
（2）启动前，应检查长螺旋打桩机的各个部件是否完好，润滑油是否充足，电源是否正常。
（3）操作过程中，应保持机器平稳，严禁酒后、疲劳驾驶。
（4）在施工过程中，应密切关注机器运行状态，发现异常情况立即停车检查，排除故障。
（5）长螺旋打桩机操作人员应佩戴安全帽、安全带等防护用品。
4. 施工现场人员安全（1）施工现场人员应遵守施工现场规章制度，服从管理人员指挥。
（2）施工现场人员应佩戴安全帽、安全带等防护用品。
（3）施工现场严禁酒后、疲劳作业。
（4）施工现场应设置安全通道，确保人员通行安全。
5. 防火、防爆措施（1）施工现场应禁止吸烟、使用明火。
（2）施工现场应配备消防器材，确保消防通道畅通。
（3）施工现场应定期进行消防检查，消除火灾隐患。
6. 施工现场急救措施（1）施工现场应配备急救箱，并确保急救药品齐全。
（2）施工现场人员应掌握基本的急救知识，如止血、包扎、心肺复苏等。
（3）发生事故时，应立即启动应急预案，组织人员进行救援。
三、交底要求1. 施工单位应将安全技术交底内容纳入施工方案，确保施工安全。
2. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
3. 施工单位应加强施工现场安全管理，确保施工安全。
四、签字确认1. 施工单位负责人签字确认。

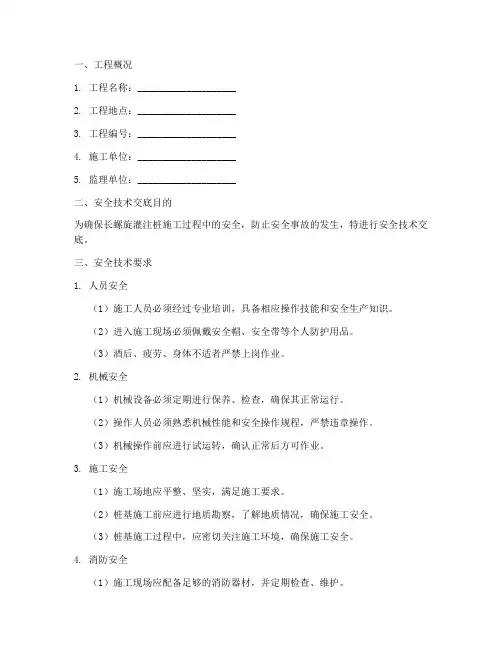

长螺旋灌注桩安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程编号：____________________4. 施工单位：____________________5. 监理单位：____________________二、安全技术交底目的为确保长螺旋灌注桩施工过程中的安全，防止安全事故的发生，特进行安全技术交底。
三、安全技术要求1. 人员安全（1）施工人员必须经过专业培训，具备相应操作技能和安全生产知识。
（2）进入施工现场必须佩戴安全帽、安全带等个人防护用品。
（3）酒后、疲劳、身体不适者严禁上岗作业。
2. 机械安全（1）机械设备必须定期进行保养、检查，确保其正常运行。
（2）操作人员必须熟悉机械性能和安全操作规程，严禁违章操作。
（3）机械操作前应进行试运转，确认正常后方可作业。
3. 施工安全（1）施工场地应平整、坚实，满足施工要求。
（2）桩基施工前应进行地质勘察，了解地质情况，确保施工安全。
（3）桩基施工过程中，应密切关注施工环境，确保施工安全。
4. 消防安全（1）施工现场应配备足够的消防器材，并定期检查、维护。
（2）施工人员应掌握消防器材的使用方法，提高消防安全意识。
（3）严禁在施工现场吸烟、动火，防止火灾事故的发生。
四、安全操作规程1. 人员安全操作规程（1）进入施工现场，必须佩戴安全帽、安全带等个人防护用品。
（2）上下班途中，注意交通安全，严禁酒后驾车、超速行驶。
（3）作业过程中，严格遵守操作规程，不得违章操作。
2. 机械安全操作规程（1）操作前，应检查机械设备的运行状态，确保正常。
（2）操作过程中，密切关注机械运行情况，发现异常情况立即停机检查。
（3）机械操作人员应熟悉机械性能和安全操作规程，严禁违章操作。
3. 施工安全操作规程（1）施工前，应进行地质勘察，了解地质情况，确保施工安全。
（2）施工过程中，密切关注施工环境，发现异常情况立即停工检查。
长螺旋钻成孔灌注桩施工技术交底
（1）保证项目：
1）灌注桩的原材料和混凝土强度必须符合设计要求和施工规范的规定。
2）成孔深度必须符合设计要求。以磨擦力为主的桩，沉渣厚度严禁大于300mm；以端承力为主的桩，沉渣厚度严禁大于100mm。
3）实际浇筑混凝土量严禁小于计算体积。
4）浇筑混凝土后的桩顶标高及浮浆处理，必须符合设计要求和施工规范的规定。
（5）移动钻机到下一位：经过成孔质量检查后，应按表逐项填好桩孔施工记录。然后盖好孔口盖板，并力求防止在盖板上行车走人，最后再移走钻孔机到下一桩位。
（6）浇灌混凝土
1）移走盖孔盖板，再次复查孔深、孔径、孔壁、垂直度及孔底虚土厚度。
2）吊放钢筋笼：钢筋笼上必须选绑好砂浆垫块（或卡好塑料卡）；吊入钢筋笼时，要对准孔位，吊直扶稳，缓慢下沉，避免碰撞孔壁。钢筋笼下放到设计位置时，应立即固定。两段钢筋笼连接时，应采用焊接，以确保钢筋的位置正确，保护层符合要求。浇灌混凝土前并再次检查测量孔内虚土厚度。
6）同一配合比的试块，每班不得少于一组。
（7）冬、雨期施工：
1）冬期当温度低于0℃以下浇灌混凝土时，应采取加热保温措施。浇灌时，混凝土的温度按冬施方案规定执行。在桩顶未达到设计强度50％以前不得受冻。当气温高于30℃时，应根据具体情况对混凝土采取缓凝措施。
2）雨期严格坚持随钻随打混凝土的规定，以防遇雨成孔后灌水造成塌孔。雨天不能进行钻孔施工。现场必须采取有效的排水措施。
（3）根据设计图纸放出轴线及桩位，抄上水平标高橛，并经过预检验证。
（4）分段制作好钢筋笼，其长度以5～8m为宜。
（5）施工前应作成孔试验，数量不少于2根。
4．操作工艺
成孔工艺流程；
钻孔桩就位→钻孔→检查成孔质量→孔底清理→盖好孔口盖板
长螺旋钻孔压灌桩安全技术交底
长螺旋钻孔灌注桩安全技术交底一、安全生产总体措施（1）坚决贯彻“安全第一，预防为主”的方针，制定具体可靠的规则、办法，切实予以执行。
（2）临时用工应签订劳动合同，劳动合同应当有安全卫生保障条款，并进行上岗前安全培训。
（3）组织工程项目施工的安全教育和技术培训考核，对管理人员和施工作业人员按各自的安全职责进行教育，建立安全生产奖惩制度，并认真落实。
（4）确保必需的安全投入。
购置必备的劳动保护用品、安全设备及设施，使其完全满足安全生产的需要。
（5）必须逐级进行安全技术交底，技术交底应有书面材料或作业指导书（或操作细则）。
技术交底针对性要强，并履行签字手续，保存资料。
（6）施工现场实行机械安全管理和安装验收制度。
使用的施工机械、机具和电气设备，在安装完成后，应当按照规定的安全技术标准进行检测，经检测合格验收后方可投入使用。
（7）施工现场的安全管理必须重视施工平面布置和现场设施管理，做到图物相符，井然有序，状况良好，此外还应做好环保、消防、材料、卫生、设备等文明施工管理。
（8）除了在施工现场设置安全宣传标牌外，危险地点必须悬挂按照GB2893-82《安全色》和GB2894-82《安全标志》规定的标牌，夜间有人经过的坑洞还应设红灯示警。
（9）施工现场安全教育，包括对新工人的定期教育和培训、变工种工人、特种作业工人的安全教育。
新进场的职工，未经三级安全教育不准上岗。
（10）施工现场所有的设备、设施、安全装置、工具、必须经常检查附件和个人防护装备，确保完好和安全使用。
二、长螺旋钻孔和压力灌浆桩作业的程序要求（1）承包人应根据工程地质勘察资料和设计文件编制工程桩施工组织设计或施工方案，经发包方技术负责人批准后，并报监理工程师批准。
（2）开工前，必须办理开工手续，总监理工程师签发开工令后方可施工。
（3）特殊工种必须持证上岗，且必须人证相符。
（4）各种原材料的取样应符合相关规范要求，抽样检查必须及时通知监理人和发包人。
长螺旋桩安全技术交底
长螺旋桩安全技术交底工程名称：长沙明德中学老校区教学楼承德楼安全技术交底内容：1、钢筋笼加工过程中，不得出现随意抛掷钢筋现象，在轧制预制节段钢筋笼之前，检查轧制方向是否有人，防止人员被砸伤。
氧气瓶与乙炔瓶在室外的安全距离为5m。
2、钻孔过程中，非相关人员不得离钻机太近，防止机械伤人。
3、钢筋笼安装过程中必须注意：焊接或者机械连接完毕，必须检查脚是否缩回，防止钢筋笼下放时扭伤脚，甚至将人带入孔内的事故。
4、导管安装注意：连接导管时注意手的位置，防止手被导管夹伤。
5、砼浇注过程中，砼搅拌运输车倒车时，指挥员必须站在司机能够看到的固定位置，防止指挥员在行走过程中摔倒，造成机械伤害事故。
轮胎下必须垫有枕木。
倒车过程中，车后不得有人。
同时，吊车提升拆除导管过程中，各现场人员必须注意吊钩位置，以免将头砸伤。
6、现场人员必须佩戴安全帽，焊工工作时必须戴眼镜。
7、泥浆池周围必须设有防护设施。
成孔后，临时不进行下道工序的孔洞必须设置安全防护设施，并有人看守。
8、导管安装及砼浇注前，井口必须设有导管卡，搭设工作平台（留出导管位置），确保人员安全。
9、配电箱和其他电源设备不得放置在水中或泥土中，电线接头要牢固，并且要绝缘，输电线路必须设有漏电开关。
10、挖掘机及吊车工作时，必须有专人指挥，任何人不得站在其工作范围内。
11、矿物材料运输车进出现场时，必须打开转向灯，入场后倒车必须设设专人指挥。
12、起重机和钻机作业前必须进行机械安全检查。
13、施工作业平台必须规整平顺，杂物必须清除干净，防止操作员在拆除导管时绊倒并造成事故。
14、现场卸料（主要指钢筋和钢板、钢管）前，有必要检查卸货方向是否有人，以避免将人员砸伤。
项目部交底人签字：接受披露的运营商签名：二○2011年3月。
长螺旋灌注桩安全技术交底模板
一、交底目的为确保长螺旋灌注桩施工过程中的安全，提高施工质量，预防安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工日期：____________________三、安全技术交底内容1. 施工人员要求（1）所有施工人员必须具备相应的资质，熟悉本岗位的操作规程和安全知识。
（2）特种作业人员必须持有效操作许可证方可上岗操作。
（3）新进场的施工人员必须经过安全教育后方可上岗。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，如：禁止通行、危险区域、高空作业等。
（2）施工现场应保持整洁，不得堆放杂物，通道畅通。
（3）施工现场应设置消防器材，并定期检查，确保其完好有效。
（4）施工现场应设置安全防护设施，如：安全网、安全带、防护栏杆等。
3. 施工机械及设备安全（1）施工机械及设备应定期检查、保养，确保其正常运行。
（2）施工机械及设备操作人员必须熟悉设备性能和安全操作规程。
（3）操作机械时应穿戴好个人防护用品，如：安全帽、防护眼镜、防尘口罩等。
4. 施工工艺及质量控制（1）严格按照施工图纸和施工方案进行施工。
（2）施工过程中，应加强现场管理，确保施工质量。
（3）严格控制混凝土浇筑过程，确保桩身成型。
（4）做好施工记录，对施工过程中的问题及时进行处理。
5. 防护措施（1）施工过程中，应密切关注天气变化，如遇六级以上大风或雨天，应暂停施工。
（2）施工过程中，应加强排水措施，防止积水。
（3）施工过程中，应加强对施工人员的培训，提高其安全意识。
四、应急措施1. 发生安全事故时，应立即停止施工，启动应急预案。
2. 及时上报事故情况，并配合相关部门进行调查处理。
3. 对受伤人员进行救治，并做好善后处理工作。
五、交底确认1. 施工单位应将本安全技术交底内容通知所有施工人员。
长螺旋钻孔灌注桩钢筋笼技术交底
长螺旋钻孔灌注桩钢筋笼技术交底施工单位：中铁建工集团有限公司
长螺旋钻孔灌注桩钢筋笼技术交底
2、钢筋笼在下料制作严格按照设计图纸要求，焊接、机械连接等加强工艺管理，确保符合规范要求。
3、钢筋笼吊装过程中对准孔位轻放、慢放，确保不变形不走样。
三、管理制度
1、所有施工人员必须规范作业，听从项目部技术员的统一指挥；
2、禁止酒后上岗作业；
3、进入施工现场必须佩带安全帽，禁止穿拖鞋等；
4、严格执行施工机械相关操作规程，严禁违章作业施工。
四、其他要求
如有不详，请及时联系工程管理部，严禁擅自施工作业。
交底人：日期：
被交底人: 日期:。
长螺旋钻孔灌注桩技术交底
长螺旋钻孔灌注桩技术交底1．材料要求（1）水泥：宜用42.5级矿渣硅酸盐水泥。
（2）砂：中砂或粗砂，含泥量不大于5％。
（3）石子：卵石或碎石，粒径5～32mm ，含泥量不大于2％。
（4）钢筋：品种和规格均符合设计规定，并有出厂合格证及试验报告。
（5）垫块：用1：3水泥砂浆埋22号火烧丝提前预制成或采用塑料卡。
（6）火烧丝：规格18～20号。
（7）外加剂、掺合料，根据施工需要通过试验确定。
2．主要机具（1）长螺旋钻孔机：常用长螺旋钻孔机械的主要技术参数，见表1－322。
（2）机动小翻斗车或手推车：装卸运土或运送混凝土。
（3）长、短棒式振捣器、部分加长软轴，振捣混凝土用。
（４）盖板：盖孔口用。
（5）溜筒：加大盖板中间孔洞，垂直焊有圆筒；作浇灌混凝土用。
（6）测孔深的测绳、手把灯、低压变压器和测垂直度的线锤等用具。
3．作业条件（1）地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
（2）场地标高一般应为承台梁的上皮标高，并经过夯实或辗压。
（3）根据设计图纸放出轴线及桩位，抄上水平标高橛，并经过预检验证。
（4）分段制作好钢筋笼，其长度以5～8m 为宜。
（5）施工前应作成孔试验，数量不少于2根。
4．操作工艺 成孔工艺流程； → → → →浇灌混凝土工艺流程： → →（1）钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、移位。
为准确控制钻孔深度，应在桩架上或桩管上作出控制的标尺，以便在施工中进行观测、记录。
（2）钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度、停钻、提钻。
（3）检查成孔质量：1）钻深测定。
用测深绳（锤）或手提灯测量孔深及虚土厚度。
虚土厚度等于测量深度与钻孔深的差值。
虚土厚度一般不应超过10cm。
2）孔径控制。
钻进遇有含石块较多的土层，或含水量较大的软塑粘土层时，必须防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土。
长螺旋钢筋笼技术交底
工程名称
昆明市第一中学校园改扩建工程基坑支护
监理单位
云南城市建设工程咨询有限公司
施工单位
云南建工第五建设有限公司第五直管部
施工部位
长螺旋钢筋笼
日期
2011年12月29日
交底内容
1：钢筋笼制作按图纸施工。
2：钢筋笼箍筋@200mm,上部加密区1m@150mm,加强筋为φ14@2000mm.
3:主筋为10φ20。钢筋笼直径≥480mm,长度为10m.
4：钢筋焊接双面焊为5d，长度为100mm.
5：箍筋点焊为隔孔点焊，必须焊牢。
6:钢筋笼制作出现技术要求不合格，必须返工。
7：增加人员加班焊钢筋笼，必须满足施工要求。
8:注意用电安全，施工时必须戴安全帽。
交底人Biblioteka 监理被交底人
长螺旋钢筋笼安全技术交底模板
一、交底目的为确保长螺旋钢筋笼施工过程中的安全，提高施工质量，现将长螺旋钢筋笼安全技术交底如下，请全体施工人员认真学习并严格遵守。
二、交底内容1. 施工现场安全纪律（1）进入施工现场必须佩戴安全帽，扣好帽带，正确使用个人劳动保护用品。
（2）作业人员必须身体健康，取得有效操作证后方可独立操作。
学徒必须在师傅的指导下进行工作。
（3）雷雨天气严禁露天操作，预防雷击钢筋伤人。
2. 钢筋笼制作安全要求（1）钢筋笼制作应在指定区域内进行，不同规格的钢筋应分开堆放，避免混淆。
（2）钢筋表面应无油渍、漆污、水泥浆等杂物，确保钢筋质量。
（3）钢筋笼制作过程中，应严格按照设计要求进行，确保钢筋笼尺寸、形状、间距等符合要求。
（4）钢筋笼制作过程中，严禁使用损坏的设备或工具，确保施工安全。
3. 钢筋笼吊装安全要求（1）吊装前，应对吊装设备进行检查，确保设备完好，吊装过程中不得超载。
（2）吊装时，下方严禁站人，待骨架降到距离模板1m以下时，方可靠近就位支撑。
（3）吊装过程中，应保持吊装设备平稳，避免因振动导致钢筋笼变形或损坏。
（4）吊装过程中，如发现异常情况，应立即停止吊装，待排除故障后方可继续。
4. 施工现场其他安全要求（1）钢筋笼制作、吊装过程中，应保持施工现场整洁，避免发生滑倒、摔伤等事故。
（2）施工过程中，如需进行高空作业，必须佩戴安全带，并确保安全带系挂牢固。
（3）施工过程中，应遵守消防安全规定，严禁吸烟、使用明火。
（4）施工结束后，应清理施工现场，确保施工安全。
三、交底责任1. 施工单位负责组织交底，确保施工人员了解并遵守安全技术交底内容。
2. 施工人员应认真学习安全技术交底内容，提高安全意识，确保自身和他人的安全。
3. 监理单位负责对施工过程进行监督检查，确保施工安全。
四、总结长螺旋钢筋笼施工过程中，安全至关重要。
全体施工人员应认真学习并严格遵守安全技术交底内容，确保施工安全，提高施工质量。
如有违反，将依法追究相关责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.机械垂直吊运钢筋时, 应捆扎牢固, 吊点应设在钢筋束的两端。有困难时, 才在该束钢筋的重心处设吊点, 钢筋要平稳上升, 不得超重起吊。
4.起吊钢筋或钢筋笼时, 下方禁止站人, 待钢筋笼降落至地面或安装标高1m以内人员方准靠近操作, 待就位放稳或支撑好后, 方可摘钩。
技术及安全交底记录表
单位工程名称
项目基坑支护工程
交底日期
9月 19 日
交底部位
长螺旋支护桩钢筋笼加工
工 种
长螺旋钢筋笼班组
1、 长螺旋灌注桩桩长为:12.5~22.5m, 桩径600mm, 主筋保护层50mm, 桩身配筋详见: 设计方案图;
2、 主筋连接采用闪光对焊连接, 接头质量必须经见证取样送检合格, 桩主筋同一截面处接头数量不应超过50%;
5.千斤顶支脚必须与构件对准, 放置平正, 测量拉伸长度、 加楔和拧紧螺栓应先停止拉伸, 并站在两侧操作, 防止钢筋断裂, 回弹伤人。
6.同一构件有预应力和非预应力钢筋时, 预应力钢筋应分二次张拉, 第一次拉至控制应力的70％～80％, 待非预应力钢筋绑好后再拉到规定应力值。
3、钢筋笼存放、 运输、 吊装时, 要谨防变形, 钢筋笼起吊用台25T汽车吊,采用三点起吊法, 应保证整体、 平直起吊。钢筋笼吊离地面后, 利用重心偏移原理, 经过起吊钢丝绳在吊车钩上的滑移并稍加人力控制, 实现扶直, 起吊转化为垂直起吊, 将起吊后的钢筋笼缓缓移至孔口, 钢筋笼的中心轴线与孔口中心对正, 吊车下放吊绳, 钢筋笼在自重作用下植入孔内, 入孔时应轻放慢放, 入孔不得强行左右旋转, 严禁高起猛落、 碰撞和强压下放。钢筋笼安装完毕以后, 必须立即固定。笼子到孔底时要复核笼顶标高。
2.冷拉钢筋要上好夹具, 离开后再发开机信号。发现滑动或其它问题时, 要先行停机, 放松钢筋后, 才能重新进行操作。
3.冷拉和张拉钢筋要严格按照规定应力和伸长度进行, 不得随意变更。不论拉伸或放松钢筋都应缓慢均匀, 发现油泵、 千斤顶、 锚卡具有异常, 应即停止张拉。
4.张拉钢筋, 两端应设置防护挡板。钢筋张拉后要加以防护, 禁止压重物或在上面行走。浇灌混凝土时, 要防止震动器冲击预应力钢筋。
4、 钢筋笼加工、 安装质量要求及标准:
4.1质量标准
钢筋笼质量检验标准
序 号
检 查 项 目
允许偏差或允许值
检查方法
单 位
数 值
1
钢筋笼主筋间距
mm
±10
尺量检查
2
钢筋笼主筋长度
mm
±100
尺量检查
3
钢筋规格及材质
mm
按设计要求
现场取样送检
4
箍筋间距
mm
±20
尺量检查
5
钢筋笼直径
mm
±10
尺量检查
6
3、 钢筋的材质必须符合设计要求。
二、 施工准备
2.1材料准备
2.1.1长螺旋钻孔灌注桩所用钢材的规格、 技术指标均应符合设计和技术规范、 施工及验收规的要求。
2.2人员组织和准备
2.2.1要明确现场管理人员与操作者对长螺旋钻孔灌注桩钢筋笼加工及施工各工序的具体责任人, 并进行技术及安全交底。
2.2.2相关操作工人、 电工、 焊工须有操作证, 施工班组人员必须接受过技术交底和安全交底。
加强箍间距
mm
±50
尺量检查
4.2 钢筋加工及验收还必须符合《混凝土结构工程施工质量验收规范GB50204— 》中关于钢筋工程的有关规定及要求。
1.人工搬运钢筋时, 步伐要一致。当上下坡或转弯时, 要前后呼应, 步伐稳慢。注意钢筋头尾摆动, 防止碰撞物体或打击人身, 特别防止碰挂周围和上下的电线。上肩或卸料时要互相打招呼, 注意安全。
3.送料时, 操作人员要侧身操作严禁在除锈机的正前方站人; 长料除锈要两人操作, 互相呼应, 紧密配合。
4.展开盘圆钢筋时, 要两端卡牢, 切断吲要先用脚踩紧, 防止回弹伤人。
5.人工调直钢筋前, 应检查所有的工具; 工作台要牢固, 铁砧要平稳, 铁锤的木柄要坚实牢固, 铁锤不许有破头、 缺口, 因打击而起花的锤头要及时换掉。
9.弯曲钢筋时, 要紧握板手, 要站稳脚步, 身体保持平衡, 防止钢筋折断或松脱。
10.钢材、 半成品等应按规格ቤተ መጻሕፍቲ ባይዱ 品种分别堆放整齐, 制作场地要平整。工作平台要稳固, 照明灯具必须加网罩。
1.冷拉卷扬机前应设置防护挡板, 没有挡板时, 应将卷扬机与冷拉方向成90º, 而且应用封闭式导向滑轮。操作时要站在防护挡板后, 冷拉场地不准站人和通行。
2.4.2钢筋加工临时用电配电箱必须经公司专业电工检查合格后方可通电。
三、 施工工艺及要求
1、 施工准备 钢筋进场及验收 钢筋笼加工 吊装
合格 合格
不合格, 整改 不合格, 整改
2、钢筋笼螺旋箍筋与主筋必须点焊固定, 要求满焊, 点焊时不得伤害主筋。钢筋笼的主筋规格、 数量及箍筋间距必须符合设计要求。
5.临时堆放钢筋, 不得过分集中。
6.钢筋在运输和储存时, 必须保留标牌, 并按批分别堆放整齐, 避免锈蚀和污染。
7.注意钢筋切勿碰触电源, 严禁钢筋靠近高压线路, 钢筋与电源线路的安全距离应符合相关条款的要求。
1.钢筋除锈时, 操作人员要戴好防护眼镜、 口罩、 手套等防护用品, 并将袖口扎紧。
2.使用电动除锈时, 应先检查钢丝刷固定有无松动, 检查封闭式防护罩装置、 吸尘设备和电气设备的绝缘及接地是否良好等情况, 防止发生机械和触电事故。
6.拉直钢筋, 卡头要卡牢, 地锚要结实牢固, 拉筋沿线2m区域内禁止行人。人工绞磨拉直, 不准用胸、 肚接触推杠, 并要步调一致, 稳步进行, 缓慢松解, 不得一次松开以免回弹伤人。
7.人工断料, 工具必须牢固。打锤和掌克子的操作人员要站成斜角, 注意抡锤区域内的人和物体。
8.切短于30cm的钢筋, 应用钳子夹牢, 铁钳手柄不得短于50cm, 禁止用手把扶, 并在外侧设置防护箱笼罩。
2.3施工机具
2.3.1电焊机、 闪光对焊机、 钢筋切断机等钢筋加工机械已经安装调试完成, 保证各种机械、 设备能正常连续工作, 严禁带病运转。
2.4 施工环境
2.4.1钢筋加工场地清理应做到三通一平, 对影响施工机械运行的松软场地应进行处理, 铺垫砖渣, 确保钢筋笼加工场地的清洁, 雨天不至于淹水及防止泥浆污染钢筋或已经加工完成的钢筋笼。
