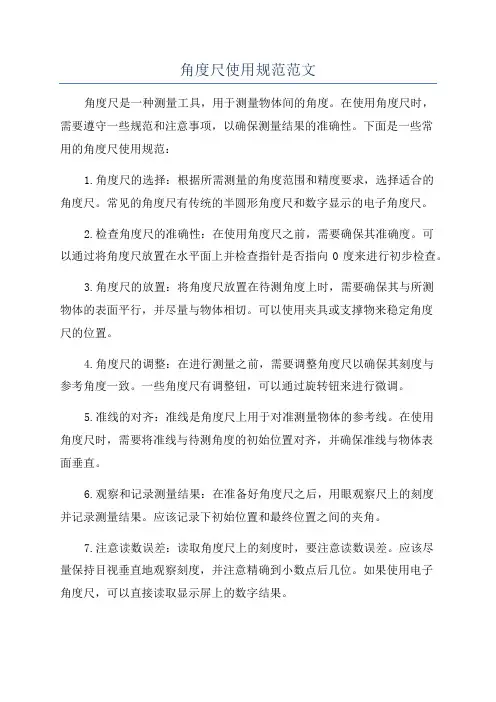

角度尺使用规范范文
角度尺使用规范范文角度尺是一种测量工具，用于测量物体间的角度。
在使用角度尺时，需要遵守一些规范和注意事项，以确保测量结果的准确性。
下面是一些常用的角度尺使用规范：1.角度尺的选择：根据所需测量的角度范围和精度要求，选择适合的角度尺。
常见的角度尺有传统的半圆形角度尺和数字显示的电子角度尺。
2.检查角度尺的准确性：在使用角度尺之前，需要确保其准确度。
可以通过将角度尺放置在水平面上并检查指针是否指向0度来进行初步检查。
3.角度尺的放置：将角度尺放置在待测角度上时，需要确保其与所测物体的表面平行，并尽量与物体相切。
可以使用夹具或支撑物来稳定角度尺的位置。
4.角度尺的调整：在进行测量之前，需要调整角度尺以确保其刻度与参考角度一致。
一些角度尺有调整钮，可以通过旋转钮来进行微调。
5.准线的对齐：准线是角度尺上用于对准测量物体的参考线。
在使用角度尺时，需要将准线与待测角度的初始位置对齐，并确保准线与物体表面垂直。
6.观察和记录测量结果：在准备好角度尺之后，用眼观察尺上的刻度并记录测量结果。
应该记录下初始位置和最终位置之间的夹角。
7.注意读数误差：读取角度尺上的刻度时，要注意读数误差。
应该尽量保持目视垂直地观察刻度，并注意精确到小数点后几位。
如果使用电子角度尺，可以直接读取显示屏上的数字结果。
8.多次测量求平均值：为了提高测量结果的准确性，可以进行多次测量并求平均值。
重复测量可以减小人为误差，并提供更可靠的结果。
9.清洁和储存角度尺：使用完角度尺后，应该及时将其清洁并储存到干燥的地方。
避免角度尺长时间暴露在潮湿或腐蚀性物质中，以免对其造成损坏。
10.定期检查和校准：为了保持角度尺的准确性，应定期进行检查和校准。
可以通过与已知标准角度进行比较，或者请专业的测量仪器公司进行校准。
总结：角度尺的使用规范包括选择适当的角度尺，检查准确性，放置和调整角度尺，对准准线，观察和记录测量结果，注意读数误差，多次测量求平均值，清洁和储存角度尺，以及定期检查和校准。
实验七 万能角度尺的使用
实验七万能角度尺的使用一、实验目的1．掌握角度规的读数原理以及读数方法；2．学会使用角度规测量工件的角度。
二、测量对象台阶轴三、测量原理（1）角度规的结构1.角度规的结构1-微动装置（在主尺背面） 2-直角尺 3-游标尺 4-扇形板 5-制动器6-测量面 7-卡块 8-直尺2.角度规的读数原理角度规的读数原理与其他游标量具相同，也是利用主尺刻线间距与游标刻线间距之差进行小数部分的读数。
如图所示，主尺的分度每个等于1度，游标的分度方法是将主尺29个格的一段弧长分为30个格，则游标每格=29°/30=60′×29/30=58′主尺一格与游标一格之差为1°-29°/30=60′-58′=2′所以角度规的分度值是2′。
3.读数方法在主尺上读取“度”数，在游标上读取“分”数。
（2）角度规的使用方法1.检查角度规零位是否正确使用前，将角度规的各测量面擦干净之后，应先检查零件是否正确。
2.根据被测角度选用角度规的测量尺测量0°～50°之间的角度，如图8-1所示，应装上直角尺和直尺。
测量50°～140°之间的角度，如图8-2所示，只需装上直尺。
测量140°～230°之间的角度，如图8-3所示，只需装上直角尺。
装直角尺时，应注意使直角尺短边与长边的交点与基尺的尖端对齐。
测量230°～320°之间的角度，如图8-4所示，不装直角尺和直尺，只使用基尺和扇形板的测量面进行测量。
图8-1 图8-2图8-3 图8-4四、实验步骤（1）圆锥面斜角的测量1.根据被测角度选择并装好测量尺，调整角度规的角度稍大于被测角度，圆锥面斜角粗略估计在100°左右，故选用50°～140°范围内，装上直尺；2．将工件放在基尺与测量尺测量面之间，使工件的一个被测面与基尺测量面接触；3.利用微动装置，使测量尺与工件另一被测面充分接触好；4.紧固制动器之后即可进行读数，测得锥面的斜角为α=91°32′。

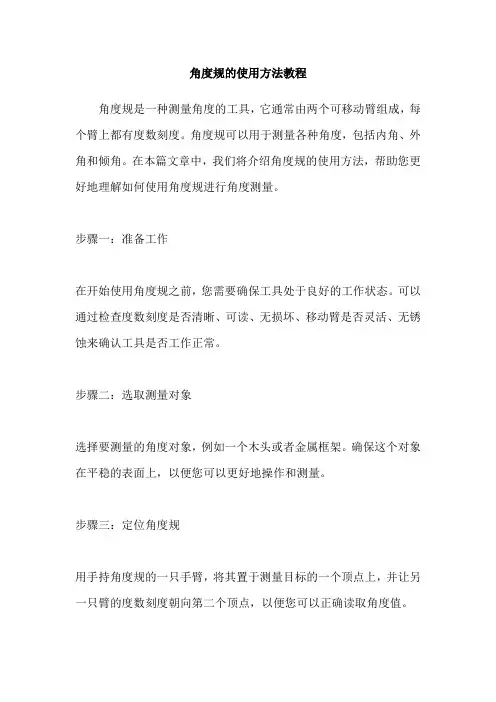

角度规的使用方法教程
角度规的使用方法教程
角度规是一种测量角度的工具，它通常由两个可移动臂组成，每个臂上都有度数刻度。
角度规可以用于测量各种角度，包括内角、外角和倾角。
在本篇文章中，我们将介绍角度规的使用方法，帮助您更好地理解如何使用角度规进行角度测量。
步骤一：准备工作
在开始使用角度规之前，您需要确保工具处于良好的工作状态。
可以通过检查度数刻度是否清晰、可读、无损坏、移动臂是否灵活、无锈蚀来确认工具是否工作正常。
步骤二：选取测量对象
选择要测量的角度对象，例如一个木头或者金属框架。
确保这个对象在平稳的表面上，以便您可以更好地操作和测量。
步骤三：定位角度规
用手持角度规的一只手臂，将其置于测量目标的一个顶点上，并让另一只臂的度数刻度朝向第二个顶点，以便您可以正确读取角度值。
步骤四：读取角度值
用角度规上的度数刻度读取角度值，并记录下来。
如果您需要测量多个角度，请反复执行上述步骤，直到测量完所有的角度对象。
步骤五：校准角度规
在长时间使用角度规后，可能会出现度数刻度不准确的情况。
这时候，您需要对角度规进行校准。
具体方法为，用直尺测量角度规上的度数刻度，然后用卡尺测量两个刻度之间的距离，然后将这些值与标准值进行比较。
如果发现度数刻度有误差，则需要进行相应的修正。
总结：
使用角度规进行角度测量是一项简单而有用的技能，掌握好这个技能可以帮助您更好地完成各种测量任务。
但是需要注意的是，在使用角度规之前，必须要进行认真的准备工作，并确保工具处于良好的工作状态。
角度规操作及保养指导
5.3当发生跌落时，请在检查各部件受损状况后再使用。
制作：xxx审核：xxx核准：生效日期：xxxx年xx月xx日
4.角度规读数：
数“=”与副尺“0”刻度线所重合的主尺刻度线值（主尺刻度示值从左向右，每一小格为1°/单位）；
4.2当没有主尺刻度线与副尺“0”刻度线所重合时，主尺读数应为副尺“0”刻度线所垂直前一主尺刻度线（如上图读数为84°=50°+1°*34格），这时副尺第15条刻度线刚好与主尺其它刻度线完全重合（“0”刻度线除外），则副尺读数“=”该重合之副尺刻度线值
xxxx有限公司
标题
内容
角度规操作及保养指导
文件编号
HN-WI-E-019
文件版本
1.1
页数
共2页第1页
1.目的：
为更精确量测产品，正确使用。
2.应用范围：
产品的角度尺寸。
3.操作程序：
3.1量具部件名称：
①测量基准面
②测杆
③紧固螺丝
④副尺
⑤主尺
⑥测杆紧固螺丝
⑦调整螺丝
3.2角度规量测使用范围为0°～90°。
3.3角度规使用步骤：
3.3.1量测时，先取出量具，目视观察测量基准面、测杆是否生锈、磨损，并用白布、酒精
溶剂擦去表面防锈油；
3.3.2根据测量要求而选用相应测杆组装，并扭紧测杆紧固螺丝；使测量基准面平贴于被测角度直边，目视不可有间隙；
3.3.3调整组装好测杆，旋转调整螺丝使其与被测角度斜边平贴密合（注意施力要均匀），目视不可有间隙,锁紧紧固螺丝。
xxxx有限公司
标题
万能角度尺、螺纹规、指针式拉力计使用说明
万能角度尺的使用
（1）测量0°—-50°之间角度 角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
万能角度尺的使用
（2）测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与扇 形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。
万能角度尺的使用
（3）测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与 扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。
一、定义：又称R规是利用光隙法测量圆弧半径的工具、 二、用途：用于内外接圆弧和折弯半径的测量。 三、优点：效率高 四、缺点：是目测，故准确度不是很高
R1-R7
外R测量
R7.5-R15 R15.5-R25
内R测量
4.1、塞尺的使用
塞尺又称测微片或厚薄规，用于检验间隙的测量器具之一
塞尺的使用
单片塞尺厚度一般为为0.02mm、0.03mm、0.04mm、 0.05mm、0.06mm、0.07mm、0.08mm、0.09mm、0.10mm、 0.15mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、 0.45mm、0.50mm、0.75mm、1.00mm。 根据被测间隙的大小，选择适当厚度的塞尺；为保证测量 的准确性，应使用尽量少的塞尺数量，塞尺数量一般不超过3 片；如果超过3片，通常就要加测量修正值。一般每增加一片 加0.01mm的修正值。在组合使用时，应将薄的塞尺片夹在厚 的中间，以保护薄片。 塞尺应塞入一定深度，手感有一定阻力又不至卡死为宜。 当塞尺片上的刻值看不清或塞尺片数较多时，可用千分尺测量 塞尺厚度。塞尺用完后应擦干净，并抹上机油进行防锈保养。
螺纹规的使用
注意事项： 1、避免跌落及与坚硬物体相互碰撞； 2、避免与水接触，防止生锈； 3、使用牙规时，力度要适中，即正常人用三 个指头旋牙规至 不动为止，不可用太大力气将牙规逼入，以免损坏牙规。
角度规的使用方法教程
角度规的使用方法教程
角度规是一种常用的测量工具，它可以用来测量物体的角度大小。
下面是角度规的使用方法教程。
1. 准备工作
在使用角度规之前，需要先准备好角度规本身以及需要测量的物体。
角度规通常由两个可移动的臂组成，其中一个臂上有一个可旋转的刻度盘，用于读取角度大小。
需要注意的是，角度规的臂应该保持干净，以免影响测量结果。
2. 测量角度
将角度规的两个臂放置在需要测量的物体上，使其与需要测量的角度相切。
然后，将角度规的刻度盘旋转，直到刻度盘上的指针指向零刻度线。
此时，可以读取刻度盘上的角度大小，得到需要测量的角度大小。
3. 注意事项
在使用角度规时，需要注意以下几点：
（1）角度规的臂应该保持平行，以免影响测量结果。
（2）读取角度大小时，应该将眼睛放置在刻度盘的正上方，以避免视角偏差。
（3）在测量较小的角度时，可以使用放大镜等工具来提高精度。
角度规是一种非常实用的测量工具，可以用于测量各种角度大小。
只要掌握了正确的使用方法，就可以轻松地进行测量。
万能角度尺操作指导书
一、目的：为了使操作者能正确使用角度尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。
二、概述：万能角度尺又称角度规。
它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。
适用于机械加工中的内、外角度测量，可测 0°-320°外角及 40°-130°内角。
图一 万能角尺的结构三、作业方法：测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读数。
1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。
2）、测量50°-140°之间角度把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
图二 测量 0°-50°之间角度图三 测量50°-140°之间角度3）测量140°-230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
4）测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
图四 测量140°-230°之间角度图五 测量230°-320°之间角度5）、万能角度尺的读数工作原理：万能角度尺的读数机构是根据游标原理制成的。
主尺刻线每格为1°。
游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2′，也就是说万能角度尺读数准确度为2′。
扭力角度规 使用方法
扭力角度规是一种用于测量螺栓紧固角度和扭矩的工具。
使用扭力角度规的方法如下：
1. 准备工作：确保扭力角度规与相应的扭矩扳手（如1/2或3/4方头扭矩扳手）配套使用，并检查扭力角度规的指针是否归零。
2. 操作步骤：
a. 将扭力角度规的指针归零，确保表盘上的指针与基座保持平行。
b. 将扭力角度规的基座放在螺栓拧紧位置，使其与螺栓保持垂直。
c. 使用扭矩扳手紧固螺栓，同时观察扭力角度规的表盘，确保螺栓在拧紧过程中指针的偏转角度在允许范围内。
d. 当达到预定的扭矩和角度时，记录扭力角度规表盘上的数值，并停止紧固螺栓。
e. 若需拆卸螺栓，使用相同的扭矩扳手逆时针方向旋转，此时扭力角度规不受控制，需手动旋转扳手直至螺栓拆卸。
3. 注意事项：
a. 在使用过程中，确保扭力角度规与螺栓保持垂直，以保证测量结果的准确性。
b. 操作过程中不允许突然切断电源，以免引起扭矩误差。
c. 使用扭力角度规时，应注意安全，避免手指或其他身体部位受伤。
万能角度尺使用方法【干货技巧】
万能角度尺是根据游标卡尺原理设计而成的，是测量工件内外角的量具，在机械工程中应用广发，相信很多刚入门的设计师还不知道怎么使用角度尺，今天就讲讲万能角度尺的用法。
一、万能角度尺的种类二、0-320°万能角度尺的组成结构0-320°万能角度尺主要有以下部分组成：直角尺、直尺、主尺、游标、基尺、扇形板、制动头、卡块。
三、0-50°测量方法将直角尺、直尺所有部件全部安装上，被测物放在基尺和直尺的夹角之间进行测量。
四、50-140°测量方法将直角尺卸掉，把直尺安装上，使直尺与扇形板连在一起，被测物放在基尺和直尺的夹角之间进行测量。
五、140-230°测量方法把直尺和卡块卸掉，只把直角尺安装上，同时将直角尺推上去，使直角尺外直角与基尺尖头对齐，被测物放在基尺和直角尺的夹角之间进行测量。
六、230-320°测量方法把直角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺），被测物放在基尺和扇形板的夹角之间进行测量。
七、读数方法根据测量的角度范围，整度数由游标0刻度线在主尺上从左至右所达到的最大整数格读得，不足的部分由游标刻度上和主尺上完全对齐的刻度读得。
扩展资料：万能角度尺定义：万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。
万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。
万能角度尺的读数机构是根据游标原理制成的。
主尺刻线每格为1°。
游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。
除此之外还有5'和10'两种精度。
其读数方法与游标卡尺完全相同。
保养及保管：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。
科普│万能角度尺的使用方法
万能角度尺的使用方法
万能角度尺又叫角度规、游标角度尺，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。
适用于机械加工中的内、外角度测量。
读数及使用方法详见下文：
万能角度尺的读数及使用方法
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。
这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
一、测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
二、测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量
三、测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐
为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
四、测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
万能角度尺的使用方法
引言概述：万能角度尺是一种常见的测量工具，它能够帮助人们精确测量和绘制各种角度。
它广泛应用于建筑、机械、木工、绘画等领域。
本文将详细介绍万能角度尺的使用方法，包括使用前的准备、正确的使用姿势、如何测量角度以及一些使用技巧和注意事项。
正文内容：一、使用前的准备1.选择适合的角度尺：根据测量的需要，选择不同类型的角度尺，例如传统的90度角度尺、可调节角度尺或者数字显示的电子角度尺。
2.清理工作区域：确保工作区域清洁无障碍，并清除任何可能会干扰测量的物体或尘埃。
二、正确的使用姿势1.握紧角度尺：用手指紧握角度尺的两根臂部，确保尺身和臂部与表面紧密贴合。
2.对齐臂部：将臂部对齐到需要测量的角度，确保它们与参考线或边缘平行。
3.稳定角度尺：用手掌或手指固定住角度尺的一根臂部，确保角度尺不会意外移动。
三、如何测量角度1.使用角度尺的基准线：将角度尺的基准线与参考线对齐，通常是角度尺上的一条边缘或刻度线。
2.调整角度：通过旋转或移动角度尺的臂部，使其与需要测量的角度相匹配。
3.视线判读：通过视线对准角度尺和测量角度的交点，并确保测量的准确性。
四、使用技巧和注意事项1.多次测量：为了提高准确性，建议进行多次测量，并取平均值。
2.保持稳定：在测量过程中保持稳定，避免手抖或移动，以免影响测量结果。
3.注意尺身对齐：确保角度尺的尺身与参考线或表面紧密贴合，避免测量误差。
4.了解角度尺的限制：不同类型的角度尺有不同的测量范围和精度，在使用时要了解其限制并选择合适的工具。
5.保持清洁：定期清洁角度尺，确保刻度线清晰可读，维护其准确性。
总结：通过本文的介绍，我们详细了解了万能角度尺的使用方法。
在进行测量时，我们需要选择适合的角度尺，保持正确的使用姿势，并遵循测量的步骤。
同时，我们也需要掌握一些使用技巧和注意事项，以提高测量的准确性。
使用万能角度尺可以帮助我们在各种领域进行精确的角度测量和绘制，为工程和制作提供了可靠的数据支持。
万能角度尺使用方法
万能角度尺使用方法
1. 了解角度单位：角度单位有度（°）和弧度（rad），在使用万能
角度尺前需要了解所需单位。
2.组装角度尺：将角度尺上的两个刻度尺片拧开，使其形成一个直角。
固定好刻度尺片，并确保刻度尺片的运动扇形边紧密贴合。
3.选择测量对象：确定需要测量的角度对象，例如墙角、桌角、线段
间的角度等。
4.测量角度：将角度尺放置在需要测量角度的两边或两个角内，使刻
度尺片与物体边缘相贴。
移动角度尺，调整它的倾斜度和位置，直到刻度
尺片与需要测量的角度相匹配。
5.读取角度：根据刻度尺片的刻度，读取角度数值。
注意，有些万能
角度尺还配备了镜子，可以使角度读数更清晰。
6.绘制角度：将角度尺放置在绘图纸上，使刻度尺片与已知边缘对齐。
使用铅笔或绘图工具，在刻度尺片的侧边界限上标记出角度。
7.校准角度尺：在使用角度尺之前，首先需要校准角度尺，以确保其
准确性。
校准方法包括检查刻度尺片之间的直角度数和刻度是否对应准确。
8.注意事项：
-使用角度尺时需要小心操作，避免刻度尺片弯曲变形，以免影响测
量结果。
-在测量角度时，应尽量保证角度尺与被测角度的边缘贴合，以避免
引入误差。
-角度对象的边缘应清晰可见，以便更容易与角度尺对齐。
-使用角度尺时，可以辅助使用直尺或其他工具来帮助测量和绘制精确的角度。
-在绘制角度时，应使用轻柔的力度，避免划伤绘图纸。
角度规的使用方法教程
角度规的使用方法教程
角度规是一种常用的测量工具，主要用于测量角度的大小和精度。
以下是角度规的使用方法教程:
1. 检查角度规的精度和校准：在使用角度规之前，需要先检查
其精度和校准情况。
可以使用角度规校准器进行校准，以确保角度规的测量精度。
2. 准备测量场景：在使用角度规进行测量之前，需要先准备好
测量场景，例如测量某个角度的大小或者精度。
3. 放置角度规：将角度规放置在需要测量的角度位置上，并确
保其精度和校准情况符合要求。
4. 读取测量结果：使用角度规测量需要测量的角度大小，并读
取测量结果。
一般来说，角度规上会显示角度的大小和精度。
5. 确认测量结果：在读取测量结果之后，需要对其进行确认，
以确保测量结果的准确性和精度。
6. 记录测量结果：在确认测量结果之后，需要将其记录在相关
的文档中，以便日后的查询和参考。
7. 清洁和维护角度规：在使用角度规的过程中，需要定期清洁
和维护其精度和可靠性。
例如，可以使用润滑剂来减少摩擦，或者更换磨损的零部件。
以上是角度规的使用方法教程，需要根据不同的测量场景和需求，选择合适的测量工具和方法，以确保测量结果的准确性和精度。
角度规使用方法
角度规使用方法一、准备工作在使用角度规之前，需要做好以下准备工作：1. 清洁测量表面：确保要测量的工件表面清洁无杂物，以免影响测量结果。
2. 检查角度规零位：在使用前应检查角度规的零位是否准确，如有偏差需进行校准。
3. 选择合适的测量范围：根据工件的角度大小选择合适的测量范围，避免测量误差。
二、安装角度规1. 将角度规放置在固定位置，确保稳定可靠。
2. 将角度规的测量头调整到与测量表面接触，确保测量头紧贴测量表面。
3. 使用螺丝等工具固定角度规，使其不易移动。
三、调整测量范围1. 根据工件的角度大小，调整角度规的测量范围。
2. 顺时针旋转角度规的微调螺丝，缩小测量范围；逆时针旋转则扩大测量范围。
3. 调整到合适的测量范围后，用锁紧螺丝固定调整螺丝。
四、校准零位1. 将角度规的测量头旋转到标准角度（如0°、90°等）的位置。
2. 观察角度规的读数是否与标准角度一致，如有偏差需进行调整。
3. 重复校准多个标准角度，以确保角度规的零位准确。
五、进行测量1. 将角度规放置在稳定的位置，避免受到振动或冲击。
2. 使用双手操作角度规，避免用力过猛导致测量头与测量表面接触不良。
3. 观察角度规的读数，记录测量结果。
4. 在测量过程中如需调整测量范围，需先松开锁紧螺丝，调整后再重新锁紧。
六、读取并记录数据1. 读取角度规的测量结果，确保读数清晰可见。
2. 将测量结果记录在相应的表格或笔记本中，以便后续分析处理。
3. 在记录数据时，注意保持记录的准确性和完整性。
七、清洁与保养1. 在使用完毕后，及时清洁角度规的测量头和外壳表面，保持清洁卫生。
2. 在长期不使用时，应将角度规存放在干燥、无尘的地方，并定期检查其性能状况。
角度尺操作规范
0-320°游标万能角度尺使用规范一、目的：为了使操作者能正确使用角度尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本使用规程。
二、范围：本规程适用于本公司使用的0-320°游标万能角度尺。
三、概述：万能角度尺又称角度规。
它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。
适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。
图一万能角尺的结构四、使用方法：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读数。
1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。
2）、测量50°-140°之间角度把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
3）测量140°-230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的图二 测量 0°-50°之间角度 图三 测量50°-140°之间角度尖端对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
4）测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
图四 测量140°-230°之间角度图五 测量230°-320°之间角度5）、万能角度尺的读数工作原理：万能角度尺的读数机构是根据游标原理制成的。
万能角度尺操作规程
万能角度尺操作规程一、概述二、使用准备1.确保万能角度尺处于良好的工作状态，没有损坏或松动的部件。
2.清洁和擦干角度尺的刻度尺和主体部分，以确保准确读数和顺畅移动。
3.确保工作环境光线充足，并准备好铅笔、纸张等必要工具，以便于绘制角度。
三、测量角度1.将万能角度尺放置在需要测量的角上，确保角度尺的中心点与角的顶点重合。
2.调整刻度尺，使其与角的一边重合，并通过刻度尺上的刻度，准确读取角的大小。
3.如果角度超过角度尺的测量范围，可以通过两次测量不同的边，并相加得到结果。
4.注意角度的正负方向，根据需要选择相应的读数，以免读取错误的角度。
四、绘制角度1.将万能角度尺放置在需要绘制角度的位置上，确保角度尺的中心点与要绘制的角的顶点重合。
2.使用铅笔轻轻绘制角度尺上的刻度线，以标示出目标角度。
3.绘制合适大小的直线连接刻度线，并使用铅笔标记出角度的大小。
4.检查绘制的角是否正确，如果有错误，可以擦除并重新绘制。
五、注意事项1.使用角度尺时，要保持稳定的手和良好的站姿，避免因为晃动或不稳定造成测量或绘制错误。
2.为了准确度，最好进行反复测量和检查，确保读取和绘制的角度准确。
3.当不使用角度尺时，应该妥善保管，避免损坏或丢失。
4.万能角度尺具有尖锐的边缘和刃口，使用时要小心防止划伤或割伤手部。
六、维护和保养1.定期检查角度尺的各部件是否松动或损坏，并进行必要的维修或更换。
2.使用清洁软布或棉布清洁角度尺的刻度尺和主体部分，避免使用酸、碱等强腐蚀性物品。
3.长时间不使用角度尺时，建议将其存放在干燥、通风的地方，避免湿气和灰尘的积累。
以上是万能角度尺操作规程的详细内容，通过严格按照规程进行操作，可以确保角度测量和绘制的准确性和安全性。
为了保护工具并延长其使用寿命，还需要注意维护和保养的工作。
角度尺的使用方法及读数
角度尺的使用方法及读数
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。
这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
（1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量
（3）测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
（4）测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
游标万能角度尺使用方法
三、 万能角度尺的使用方法
（3）测量140°-230°之间角度 把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的
交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间 进行测量。
第七页，共14页
三、 万能角度尺的使用方法 （4）测量230°-320°之间角度
第四页，共14页
三、 万能角度尺的使用方法 （1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间 进行测量。
第五页，共14页
三、 万能角度尺的使用方法 （2）测量50°-140°之间角度
把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺 和直尺的测量面之间进行测量。
第二页，共14页
二 、 万能角度尺的结构
量程：0-
320°
精度：2′
第三页，共14页
三、 万能角度尺的使用方法
测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把 作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。然后拧 紧制动器上的螺帽加以固定，即可进行读书。
注意：当测量被测工件内角时，应从360°减去角度规上的读数值；如在角度上读数 为306°24′，则内角测量值为360°-306°24′=53°36′。
游标万能角度尺使用 方法
第一页，共14页
一 、 万能角度尺
定义：万能角度尺又称角度规。它是利用活动直尺测量面相对于基尺测量 面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。 使用范围：适用于机械加工中的内、外角度测量，可测 0°-320° 外角及 40°-
130° 内角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
角度规的使用方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
角度规能测量0°~320°范围内的任何角度。
所以要根据被测角度的大小正确使用它的各附件进行测量。
①测量0°~50°间的角度时，直尺与直角尺全部安装上，被测工件放在基尺和直尺之间，如图6-18(a)。
②测量50°~140°间的角度时，取下直角尺，将直尺用卡块装在扇形板上，被测工件放在基尺和直尺之间，如图6-18(b)所示。
③测量140°~230°间的角度时，把直尺和卡块取下来，但要把直角尺推进去，直到直角尺上短边与长边的交点和基尺的尖端对齐为止，然后把直角尺和基尺的测量面靠在被测件工作面上进行测量，如图6-18(c)所示。
④测量230°~320°间的角度时，把直角尺和卡块取下，直接用基尺和扇形板测量面对被测工件进行测量，如图6-18(d)所示。
图6-19是I型角度规的应用实例。
测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读数。
当测量被测工件内角时，应从360°减去角度规上的读数值。
如在角度规上读数为306°24′，则内角测量值为360°- 306°24′=53°36′。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
