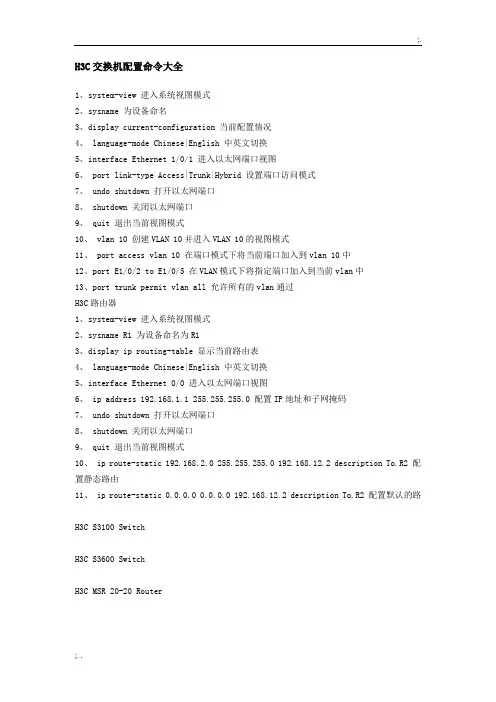

H3C交换机配置命令大全1、system-view进入系统视图模式2、sysname为设备命名3、displaycurrent-configuration当前配置情况4、language-modeChinese|English中英文切换5、interfaceEthernet1/0/1进入以太网端口视图6、portlink-typeAccess|Trunk|Hybrid设置端口访问模式7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan10创建VLAN10并进入VLAN10的视图模式11、portaccessvlan10在端口模式下将当前端口加入到vlan10中12、portE1/0/2toE1/0/5在VLAN模式下将指定端口加入到当前vlan中13、porttrunkpermitvlanall允许所有的vlan通过H3C路由器1、system-view进入系统视图模式2、sysnameR1为设备命名为R13、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图6、ipaddress配置IP地址和子网掩码7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、iproute-staticdescriptionTo.R2配置静态路由11、iproute-static0.0.0.0descriptionTo.R2配置默认的路由H3CS3100SwitchH3CS3600SwitchH3CMSR20-20Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-modeChinese|English中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>resetsave；<H3C>reboot；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C华三交换机基本配置命令大全,弱电人用的到!
H3C华三交换机基本配置命令大全，弱电人用的到！本期我们一起来了解下H3C最详细的基础命令。
一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。
2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。
二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。
但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。
1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤s命令把该链路转换成Access链路，然后再使用本步命令转换成Trunk链路4port trunk permit vlan { vlan-id-list | all }例如：[sysname-GigabitEthernet1/0/1] port trunkpermit vlan 2 to 10将以上Trunk端口加入到一个或多个VLAN，以实现允许来自指定VLAN的数据包通过（也就是Cisco IOS中所说的VLAN修剪）二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ] ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围，vlan-id取值范围为1～4094。
如何初始化配置H3C交换机

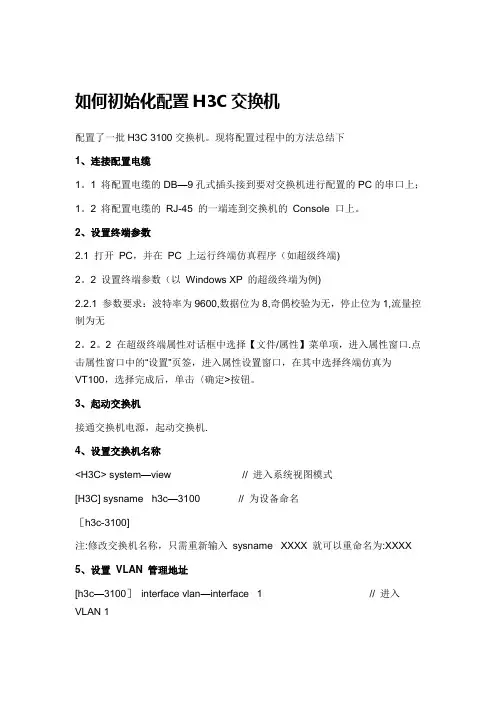

如何初始化配置H3C交换机配置了一批H3C 3100交换机。
现将配置过程中的方法总结下1、连接配置电缆1。
1 将配置电缆的DB—9孔式插头接到要对交换机进行配置的PC的串口上；1。
2 将配置电缆的RJ-45 的一端连到交换机的Console 口上。
2、设置终端参数2.1 打开PC，并在PC 上运行终端仿真程序（如超级终端)2。
2 设置终端参数（以Windows XP 的超级终端为例)2.2.1 参数要求：波特率为9600,数据位为8,奇偶校验为无，停止位为1,流量控制为无2。
2。
2 在超级终端属性对话框中选择【文件/属性】菜单项，进入属性窗口.点击属性窗口中的“设置”页签，进入属性设置窗口，在其中选择终端仿真为VT100，选择完成后，单击〈确定>按钮。
3、起动交换机接通交换机电源，起动交换机.4、设置交换机名称<H3C> system—view // 进入系统视图模式[H3C] sysname h3c—3100 // 为设备命名［h3c-3100]注:修改交换机名称，只需重新输入sysname XXXX 就可以重命名为:XXXX5、设置VLAN 管理地址[h3c—3100］interface vlan—interface 1 // 进入VLAN 1［h3c—3100] ip address 192.168.12。
11 255.255。
255.0 // 设置VLAN 1 的管理地址为:192。
168。
12。
11/24注：修改地址不需用undo 命令，只需重新输入ip address 命令即可用新地址替换原地址[h3c—3100] ip address 192.168.12。
12 255.255.255。
0 // 修改ip 为:192.168.12。
12/246、设置默认网关路由如果不设置路由,交换机将不能与LAN外通信［h3c-3100］ip route-static 0.0。
0。
H3C交换机配置命令大全
H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
H3C交换机配置命令手册簿

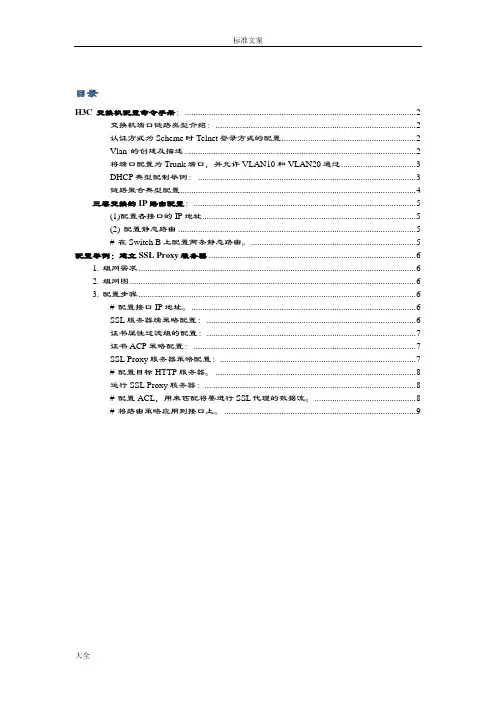

目录H3C 交换机配置命令手册： (2)交换机端口链路类型介绍： (2)认证方式为Scheme时Telnet登录方式的配置 (2)Vlan 的创建及描述 (2)将端口配置为Trunk端口，并允许VLAN10和VLAN20通过 (3)DHCP典型配制举例： (3)链路聚合典型配置 (4)三层交换的IP路由配置： (5)(1)配置各接口的IP地址 (5)(2) 配置静态路由 (5)# 在Switch B上配置两条静态路由。
