雷尼绍探针编程

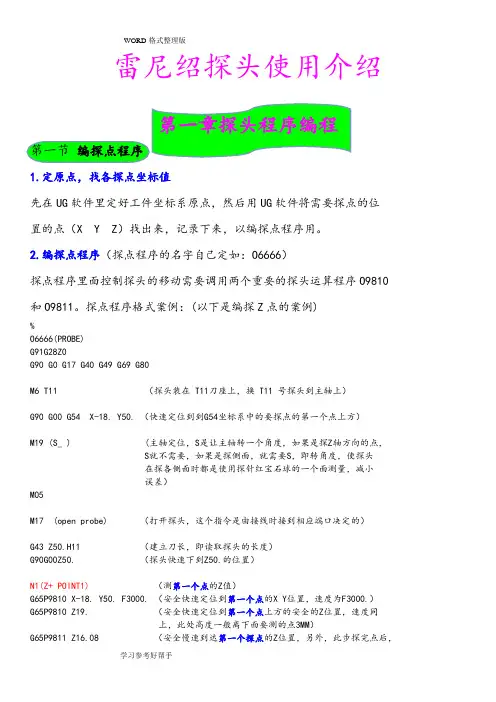

雷尼绍CNC探头编程步骤V
雷尼绍探头使用介绍第一章探头程序编程第一节编探点程序1.定原点，找各探点坐标值先在UG软件里定好工件坐标系原点，然后用UG软件将需要探点的位置的点（X Y Z）找出来，记录下来，以编探点程序用。
2.编探点程序（探点程序的名字自己定如：O6666）探点程序里面控制探头的移动需要调用两个重要的探头运算程序O9810 和O9811。
探点程序格式案例：(以下是编探Z点的案例)%O6666(PROBE)G91G28Z0G90 G0 G17 G40 G49 G69 G80M6 T11 （探头装在T11刀座上，换T11 号探头到主轴上）G90 G00 G54 X-18. Y50. （快速定位到到G54坐标系中的要探点的第一个点上方）M19 (S_ ) (主轴定位，S是让主轴转一个角度，如果是探Z轴方向的点，S就不需要，如果是探侧面，就需要S，即转角度，使探头在探各侧面时都是使用探针红宝石球的一个面测量，减小误差）M05M17 (open probe) （打开探头，这个指令是由接线时接到相应端口决定的）G43 Z50.H11 （建立刀长，即读取探头的长度）G90G00Z50. （探头快速下到Z50.的位置）N1(Z+ POINT1) （测第一个点的Z值）G65P9810 X-18. Y50. F3000. （安全快速定位到第一个点的X Y位置，速度为F3000.）G65P9810 Z19. （安全快速定位到第一个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z16.08 （安全慢速到达第一个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#601=#142 （#142为第一个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第一个点Z向要补尝的值）G65P9810 Z20. （安全快速移到安全高度Z20.的位置）N2(Z+ POINT1)（测第二个点的Z值）G65P9810 X-16.5 Y48.3 F3000. （安全快速定位到第二个点的X Y位置，速度为F3000.）G65P9810 Z17. （安全快速定位到第二个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z14.23 （安全慢速到达第二个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#602=#142 #142为第二个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第二个点Z向要补尝的值）G65P9810 Z35. 安全快速移到安全高度Z20.的位置）N3(Z+ POINT1) （测第三个点的Z值）G65P9810 X12.5 Y51.1 F3000.G65P9810 Z19.G65P9811 Z16.08#603=#142G65P9810 Z20.N4(Z+ POINT1) （测第四个点的Z值）G65P9810 X12.2 Y49.2 F3000.G65P9810 Z16.G65P9811 Z13.73#604=#142G65P9810 Z35................N16(Z+ POINT1) （测第十六个点的Z值）G65P9810 X-16.5 Y-18.2 F3000.G65P9810 Z16.G65P9811 Z14.23#616=#142G65P9810 Z35.(下面是对各探测的点的差值Z设定公差范围，超过了公差即跳转到N20 处执行）#620=0.1 （设定公差为0.1，赋值给#620）IF[ABS[#601]GT#620]GOTO20 （如果#601的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#602]GT#620]GOTO20 （如果#602的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#603]GT#620]GOTO20 （如果#603的绝对值大于#620的值，即跳转到N20 处执行）...............M18G91G28Z0M99N20 #3000=99 point cuo wu Z OUT OF TOL (报警提示，Z超公差，此处“#3000=”后面可以为自己设定0-200另加的提示信息）G91G28Z0M99第二节编辑加工程序将各探点对应的补尝值变量（#601 #602 #603 ......）加到加工程序里面对应的点的坐标处。
雷尼绍CNC探头编程步骤V
雷尼绍探头使用介绍第一章探头程序编程第一节编探点程序1.定原点，找各探点坐标值先在UG软件里定好工件坐标系原点，然后用UG软件将需要探点的位置的点（X Y Z）找出来，记录下来，以编探点程序用。
2.编探点程序（探点程序的名字自己定如：O6666）探点程序里面控制探头的移动需要调用两个重要的探头运算程序O9810 和O9811。
探点程序格式案例：(以下是编探Z点的案例)%O6666(PROBE)G91G28Z0G90 G0 G17 G40 G49 G69 G80M6 T11 （探头装在 T11刀座上，换 T11 号探头到主轴上）G90 G00 G54 X-18. Y50. （快速定位到到G54坐标系中的要探点的第一个点上方）M19 (S_ ) (主轴定位，S是让主轴转一个角度，如果是探Z轴方向的点，S就不需要，如果是探侧面，就需要S，即转角度，使探头在探各侧面时都是使用探针红宝石球的一个面测量，减小误差）M05M17 (open probe) （打开探头，这个指令是由接线时接到相应端口决定的）G43 Z50.H11 （建立刀长，即读取探头的长度）G90G00Z50. （探头快速下到Z50.的位置）N1(Z+ POINT1) （测第一个点的Z值）G65P9810 X-18. Y50. F3000. （安全快速定位到第一个点的X Y位置，速度为F3000.）G65P9810 Z19. （安全快速定位到第一个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）会自动的返回到上一步Z19.0的位置）#601=#142 （#142为第一个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第一个点Z向要补尝的值）G65P9810 Z20. （安全快速移到安全高度Z20.的位置）N2(Z+ POINT1)（测第二个点的Z值）G65P9810 X-16.5 Y48.3 F3000. （安全快速定位到第二个点的X Y位置，速度为F3000.）G65P9810 Z17. （安全快速定位到第二个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z14.23 （安全慢速到达第二个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#602=#142 #142为第二个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第二个点Z向要补尝的值）G65P9810 Z35. 安全快速移到安全高度Z20.的位置）N3(Z+ POINT1) （测第三个点的Z值）G65P9810 X12.5 Y51.1 F3000.G65P9810 Z19.G65P9811 Z16.08#603=#142G65P9810 Z20.N4(Z+ POINT1) （测第四个点的Z值）G65P9810 X12.2 Y49.2 F3000.G65P9810 Z16.G65P9811 Z13.73#604=#142G65P9810 Z35................N16(Z+ POINT1) （测第十六个点的Z值）G65P9810 X-16.5 Y-18.2 F3000.G65P9810 Z16.G65P9811 Z14.23#616=#142(下面是对各探测的点的差值Z设定公差范围，超过了公差即跳转到N20 处执行）#620=0.1 （设定公差为0.1，赋值给#620）IF[ABS[#601]GT#620]GOTO20 （如果#601的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#602]GT#620]GOTO20 （如果#602的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#603]GT#620]GOTO20 （如果#603的绝对值大于#620的值，即跳转到N20 处执行）...............M18G91G28Z0M99N20 #3000=99 point cuo wu Z OUT OF TOL (报警提示，Z超公差，此处“#3000=”后面可以为自己设定0-200另加的提示信息）G91G28Z0M99第二节编辑加工程序将各探点对应的补尝值变量（#601 #602 #603 ......）加到加工程序里面对应的点的坐标处。
雷尼绍探头编程步骤 V01
雷尼绍探头使用介绍第一章探头程序编程第一节编探点程序1.定原点，找各探点坐标值先在UG软件里定好工件坐标系原点，然后用UG软件将需要探点的位置的点（X Y Z）找出来，记录下来，以编探点程序用。
2.编探点程序（探点程序的名字自己定如：O6666）探点程序里面控制探头的移动需要调用两个重要的探头运算程序O9810 和O9811。
探点程序格式案例：(以下是编探Z点的案例)%O6666(PROBE)G91G28Z0G90 G0 G17 G40 G49 G69 G80M6 T11 （探头装在 T11刀座上，换 T11 号探头到主轴上）G90 G00 G54 X-18. Y50. （快速定位到到G54坐标系中的要探点的第一个点上方）M19 (S_ ) (主轴定位，S是让主轴转一个角度，如果是探Z轴方向的点， S就不需要，如果是探侧面，就需要S，即转角度，使探头在探各侧面时都是使用探针红宝石球的一个面测量，减小误差）M05M17 (open probe) （打开探头，这个指令是由接线时接到相应端口决定的）G43 Z50.H11 （建立刀长，即读取探头的长度）G90G00Z50. （探头快速下到Z50.的位置）N1(Z+ POINT1) （测第一个点的Z值）G65P9810 X-18. Y50. F3000. （安全快速定位到第一个点的X Y位置，速度为F3000.）G65P9810 Z19. （安全快速定位到第一个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z16.08 （安全慢速到达第一个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#601=#142 （#142为第一个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第一个点Z向要补尝的值）G65P9810 Z20. （安全快速移到安全高度Z20.的位置）N2(Z+ POINT1)（测第二个点的Z值）G65P9810 X-16.5 Y48.3 F3000. （安全快速定位到第二个点的X Y位置，速度为F3000.）G65P9810 Z17. （安全快速定位到第二个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z14.23 （安全慢速到达第二个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#602=#142 #142为第二个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第二个点Z向要补尝的值）G65P9810 Z35. 安全快速移到安全高度Z20.的位置）N3(Z+ POINT1) （测第三个点的Z值）G65P9810 X12.5 Y51.1 F3000.G65P9810 Z19.G65P9811 Z16.08#603=#142G65P9810 Z20.N4(Z+ POINT1) （测第四个点的Z值）G65P9810 X12.2 Y49.2 F3000.G65P9810 Z16.G65P9811 Z13.73#604=#142G65P9810 Z35................N16(Z+ POINT1) （测第十六个点的Z值）G65P9810 X-16.5 Y-18.2 F3000.G65P9810 Z16.G65P9811 Z14.23#616=#142G65P9810 Z35.(下面是对各探测的点的差值Z设定公差范围，超过了公差即跳转到N20 处执行）#620=0.1 （设定公差为0.1，赋值给#620）IF[ABS[#601]GT#620]GOTO20 （如果#601的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#602]GT#620]GOTO20 （如果#602的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#603]GT#620]GOTO20 （如果#603的绝对值大于#620的值，即跳转到N20 处执行）...............M18G91G28Z0M99N20 #3000=99 point cuo wu Z OUT OF TOL (报警提示，Z超公差，此处“#3000=”后面可以为自己设定0-200另加的提示信息）G91G28Z0M99第二节编辑加工程序将各探点对应的补尝值变量（#601 #602 #603 ......）加到加工程序里面对应的点的坐标处。
雷尼绍探头编程步骤 V01
雷尼绍探头使用介绍第一章探头程序编程第一节编探点程序1.定原点，找各探点坐标值先在UG软件里定好工件坐标系原点，然后用UG软件将需要探点的位置的点（X Y Z）找出来，记录下来，以编探点程序用。
2.编探点程序（探点程序的名字自己定如：O6666）探点程序里面控制探头的移动需要调用两个重要的探头运算程序O9810 和O9811。
探点程序格式案例：(以下是编探Z点的案例)%O6666(PROBE)G91G28Z0G90 G0 G17 G40 G49 G69 G80M6 T11 （探头装在 T11刀座上，换 T11 号探头到主轴上）G90 G00 G54 X-18. Y50. （快速定位到到G54坐标系中的要探点的第一个点上方）M19 (S_ ) (主轴定位，S是让主轴转一个角度，如果是探Z轴方向的点， S就不需要，如果是探侧面，就需要S，即转角度，使探头在探各侧面时都是使用探针红宝石球的一个面测量，减小误差）M05M17 (open probe) （打开探头，这个指令是由接线时接到相应端口决定的）G43 Z50.H11 （建立刀长，即读取探头的长度）G90G00Z50. （探头快速下到Z50.的位置）N1(Z+ POINT1) （测第一个点的Z值）G65P9810 X-18. Y50. F3000. （安全快速定位到第一个点的X Y位置，速度为F3000.）G65P9810 Z19. （安全快速定位到第一个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z16.08 （安全慢速到达第一个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#601=#142 （#142为第一个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第一个点Z向要补尝的值）G65P9810 Z20. （安全快速移到安全高度Z20.的位置）N2(Z+ POINT1)（测第二个点的Z值）G65P9810 X-16.5 Y48.3 F3000. （安全快速定位到第二个点的X Y位置，速度为F3000.）G65P9810 Z17. （安全快速定位到第二个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z14.23 （安全慢速到达第二个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#602=#142 #142为第二个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第二个点Z向要补尝的值）G65P9810 Z35. 安全快速移到安全高度Z20.的位置）N3(Z+ POINT1) （测第三个点的Z值）G65P9810 X12.5 Y51.1 F3000.G65P9810 Z19.G65P9811 Z16.08#603=#142G65P9810 Z20.N4(Z+ POINT1) （测第四个点的Z值）G65P9810 X12.2 Y49.2 F3000.G65P9810 Z16.G65P9811 Z13.73#604=#142G65P9810 Z35................N16(Z+ POINT1) （测第十六个点的Z值）G65P9810 X-16.5 Y-18.2 F3000.G65P9810 Z16.G65P9811 Z14.23#616=#142G65P9810 Z35.(下面是对各探测的点的差值Z设定公差范围，超过了公差即跳转到N20 处执行）#620=0.1 （设定公差为0.1，赋值给#620）IF[ABS[#601]GT#620]GOTO20 （如果#601的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#602]GT#620]GOTO20 （如果#602的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#603]GT#620]GOTO20 （如果#603的绝对值大于#620的值，即跳转到N20 处执行）...............M18G91G28Z0M99N20 #3000=99 point cuo wu Z OUT OF TOL (报警提示，Z超公差，此处“#3000=”后面可以为自己设定0-200另加的提示信息）G91G28Z0M99第二节编辑加工程序将各探点对应的补尝值变量（#601 #602 #603 ......）加到加工程序里面对应的点的坐标处。
雷尼绍CNC探头编程步骤V
雷尼绍探头使用介绍1.定原点，找各探点坐标值先在UG软件里定好工件坐标系原点，然后用UG软件将需要探点的位置的点（X Y Z）找出来，记录下来，以编探点程序用。
2.编探点程序（探点程序的名字自己定如：O6666）探点程序里面控制探头的移动需要调用两个重要的探头运算程序O9810 和O9811。
探点程序格式案例：(以下是编探Z点的案例)%O6666(PROBE)G91G28Z0G90 G0 G17 G40 G49 G69 G80M6 T11 （探头装在 T11刀座上，换 T11 号探头到主轴上）G90 G00 G54 X-18. Y50. （快速定位到到G54坐标系中的要探点的第一个点上方）M19 (S_ ) (主轴定位，S是让主轴转一个角度，如果是探Z轴方向的点， S就不需要，如果是探侧面，就需要S，即转角度，使探头在探各侧面时都是使用探针红宝石球的一个面测量，减小误差）M05M17 (open probe) （打开探头，这个指令是由接线时接到相应端口决定的）G43 Z50.H11 （建立刀长，即读取探头的长度）G90G00Z50. （探头快速下到Z50.的位置）N1(Z+ POINT1) （测第一个点的Z值）G65P9810 X-18. Y50. F3000. （安全快速定位到第一个点的X Y位置，速度为F3000.）G65P9810 Z19. （安全快速定位到第一个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z16.08 （安全慢速到达第一个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#601=#142 （#142为第一个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第一个点Z向要补尝的值）G65P9810 Z20. （安全快速移到安全高度Z20.的位置）N2(Z+ POINT1)（测第二个点的Z值）G65P9810 X-16.5 Y48.3 F3000. （安全快速定位到第二个点的X Y位置，速度为F3000.）G65P9810 Z17. （安全快速定位到第二个点上方的安全的Z位置，速度同上，此处高度一般离下面要测的点3MM）G65P9811 Z14.23 （安全慢速到达第二个探点的Z位置，另外，此步探完点后，会自动的返回到上一步Z19.0的位置）#602=#142 #142为第二个探点的理论Z16.08与实际探得的“Z实”的差值，它是在O9811里面自动计算，然后传递给#142，#142再将所得的值传递给#601，#601为第二个点Z向要补尝的值）G65P9810 Z35. 安全快速移到安全高度Z20.的位置）N3(Z+ POINT1) （测第三个点的Z值）G65P9810 X12.5 Y51.1 F3000.G65P9810 Z19.G65P9811 Z16.08#603=#142G65P9810 Z20.N4(Z+ POINT1) （测第四个点的Z值）G65P9810 X12.2 Y49.2 F3000.G65P9810 Z16.G65P9811 Z13.73#604=#142G65P9810 Z35................N16(Z+ POINT1) （测第十六个点的Z值）G65P9810 X-16.5 Y-18.2 F3000.G65P9810 Z16.G65P9811 Z14.23#616=#142G65P9810 Z35.(下面是对各探测的点的差值Z设定公差范围，超过了公差即跳转到N20 处执行）#620=0.1 （设定公差为0.1，赋值给#620）IF[ABS[#601]GT#620]GOTO20 （如果#601的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#602]GT#620]GOTO20 （如果#602的绝对值大于#620的值，即跳转到N20 处执行）IF[ABS[#603]GT#620]GOTO20 （如果#603的绝对值大于#620的值，即跳转到N20 处执行）...............M18G91G28Z0M99N20 #3000=99 point cuo wu Z OUT OF TOL (报警提示，Z超公差，此处“#3000=”后面可以为自己设定0-200另加的提示信息）G91G28Z0M99第二节编辑加工程序将各探点对应的补尝值变量（#601 #602 #603 ......）加到加工程序里面对应的点的坐标处。
Fanuc系统机床雷尼绍探头编程说明
Fanuc系统机床雷尼绍探头编程说明 (1)1、Fanuc探头相关技术基础及原理 (2)2、探头使用规范 (4)3、全局变量的使用情况 (6)4、测头长度校正-O9801 (8)5、校正测针X/Y偏置-O9802 (9)6、校正测针球半径-O9803 (9)7、保护移动程序-O9810 (10)8、单点测量程序-O9811 (11)9、槽/凸台测量程序-O9812 (12)槽测量程序- O9812 (13)凸台测量程序- O9812 (13)有凸台的槽测量程序- O9812 (14)10、孔/圆台测量程序-O9814 (14)孔测量程序-O9814 (15)圆台测量程序-O9814 (15)有圆台的内孔测量程序-O9814 (15)11、内拐角测量-O9815 (16)12、外拐角处测量-O9816 (17)1、 Fanuc探头相关技术基础及原理G31用于触发跳转编程格式：（G90/G91）G31 X x（G90/G91）G31 Y y（G90/G91）G31 Z zG31后只能编程一个轴地址在G31行代码执行过程中，探头移动时若接触零件，则触发跳转，结束本行剩余行程运动，直接跳转至下行程序运动，并记录跳转时当前工件坐标系下的位置信息。
#5061——第1轴跳转信号位置#5062——第2轴跳转信号位置#5063——第3轴跳转信号位置#5064——第4轴跳转信号位置然后利用宏程序读取这几个变量，通过一定的数据计算处理、写入等实现测量、找正、补偿等探头系列操作。
#4014——当前激活的工作偏置，值：54-59，代表G54-G59附常用系统变量：刀具补偿相关变量（补偿号<=200组，若>200组，查阅《数控车/铣宏程序开发》P16）#3000用于系统报警，编程格式如下：#3000=“报警号”；（“报警说明”）注：报警号只能为英语，例：IF [#20 EQ #0] THEN #3000=80;(TOOL NOT FOUND)若IF条件成立，则发出报警，并在屏幕上显示以下信息：3080 (TOOL NOT FOUND)2、探头使用规范●对于初学者，以下变量范围，建议先不用：•#100-#199•#500-#550•其他全局变量可按需要使用●测头使用必须要标定•初次使用时•更换测针后•使用一段时间后•标定后，挂刀方向要固定•标定时的进给与测量的进给保持一致测头报警信息●3086-PATH OBSTRUCTED•保护移动过程中，光线阻挡•保护移动过程中，测头碰触到障碍物●3092-PROBE OPEN•测量是二次触发，第一次测量后，测头需要完全离开产品表面，再进行第二次测量，如果在第一次后，不能完全离开产品表面，会报警；•可以通过修改#506，将#506中的值增大●3093-PROBE FAIL•测量移动结束时，还没有触碰到任何物体，报警•查看O9811，O9812，O9814后面指定的数据是否有误•坐标系设定等3、全局变量的使用情况4、测头长度校正-O9801格式：G65 P9801 Zz Tt举例：G65 P9801 Z0. T21Tt 要更新的刀具号.Zz 标准表面的工件坐标.O1000G17 G40 G49 G69 G80 G90G54 X0 Y0G43 H21 Z20.G65 P9801 Z0 T21G91 G28 Z0G90M30注意：在这里T21的刀补中要有一个预置的大概刀长为什么要校正:●测头安装后，测头中心与主轴的偏心量●测针球的直径误差●测头的触发距离●机床的重复性所以，每次更换测头，或者更换测针后，必须校正！！校正项目:●测头长度校正》值存放在刀具补偿●测针半径校正》值存放在全局变量●测针偏心校正》值存放在全局变量5、校正测针X/Y偏置-O9802格式：G65 P9802 Dd举例：G65 P9802 D50.005Dd: 用于校正的环规直径O1000G17 G40 G49 G69 G80 G90G54 X0 Y0（环规中心）G65 P9802 D50.005G91 G28 Z0G90M30注意：1.准确将主轴定位至环规的中心位置并将测针置于环规内部2. 程序运行后，会将偏心写入#502和#503 6、校正测针球半径-O9803格式：G65 P9803 Dd举例：G65 P9803 D50.005Dd: 用于校正的环规直径O1000G17 G40 G49 G69 G80 G90G54 X0 Y0（环规中心）G65 P9803 D50.005G91 G28 Z0G90M30注意：1.准确将主轴定位至环规的中心位置并将测针置于环规内部2. 程序运行后，会将半径写入#500和#5017、保护移动程序-O9810功能：在测头移动时，如果有障碍物阻挡，机床停止并报警格式：G65 P9810 Xx Yy Zz FfXx Yy Zz：目标位置在当前坐标系下的坐标Ff：移动的进给率注意1.目标位置指定可以单独指定X/Y/Z中的任何一个值；也可以同时指定其中任意2个或3个全部指定举例：G65 P9810 Y-1. F3000G65 P9810 X0 Z-5. F3000G65 P9810 X0 Y1. Z2. F40002.报警当在移动的过程中，碰到障碍，机床停止，报警号3086提示信息“PATH OBSTRUCTED”#3000 = 86 (PATH OBSTRUCTED)8、单点测量程序-O9811功能：每次测量一个面常用格式：G65 P9811 Xx或Yy或ZzXx Yy Zz：目标位置在当前坐标系下的坐标常用扩展格式：G65 P9811 Xx或Yy或Zz [Ss Tt][ ]中的变量为可选输入变量Ss：欲更新的坐标系Tt：欲更新的刀具编号举例：G65 P9811 X0. S101G65 P9811 Z10. T4S参数工件偏置S参数工件偏置S1 G54 S0 G53S2 G55 S101 G54.1 P1 S3 G56 S102 G54.1 P2 S4 G57 Etc. Etc.S5 G58 S148 G54.1 P48 S6 G59注意1.目标位置指定每次只能指定X/Y/Z中的一个值举例：G65 P9811 X-1.G65 P9811 Z-5.G65 P9811 Y1.测量后的数据输出：1.G65 P9811 X4.输出：#135-实测值（4.012）#140-误差值（0.012）2.G65 P9811 Y4.输出：#136-实测值（4.012）#141-误差值（0.012）1.G65 P9811 Z4.输出：#137-实测值（4.012）#142-误差值（0.012）9、槽/凸台测量程序-O9812功能：测量沿X/Y轴向的槽/凸台，见上图常用格式：G65 P9812 Xx或Yy[Zz Rr Ss Tt] Xx：X方向的槽/凸台测量Yy：Y方向的槽/凸台测量Zz：图2和图3形式的特征测量点Z坐标Rr：图3特征测量时，回退量Ss：欲更新的坐标系Tt：欲更新的刀具编号注意：在使用此程序前，需要事先将测头定位在欲测特征的理论中心上槽测量程序- O98121. G65 P9812 X12. [S1 T3]输出：#135-槽对称中心X坐标#140-槽对称中心坐标值与理论值的误差#138-槽的实测宽度#143-槽的实测宽度与理论宽度的差值2. G65 P9812 Y12. [S2 T4]输出：#136-槽对称中心X坐标#141-槽对称中心坐标值与理论值的误差#138-槽的实测宽度#143-槽的实测宽度与理论宽度的差值凸台测量程序- O98121. G65 P9812 X12. Z1. [S1 T3]输出：#135-槽对称中心X坐标#140-槽对称中心坐标值与理论值的误差#138-槽的实测宽度#143-槽的实测宽度与理论宽度的差值2. G65 P9812 Y12. Z1. [S2 T4]输出：#136-槽对称中心X坐标#141-槽对称中心坐标值与理论值的误差#138-槽的实测宽度#143-槽的实测宽度与理论宽度的差值有凸台的槽测量程序- O98121. G65 P9812 X12. Z-1. R-2. [S1 T3]输出：#135-槽对称中心X坐标#140-槽对称中心坐标值与理论值的误差#138-槽的实测宽度#143-槽的实测宽度与理论宽度的差值2. G65 P9812 Y12. Z-1.[S2 T4 R2.]输出：#136-槽对称中心X坐标#141-槽对称中心坐标值与理论值的误差#138-槽的实测宽度#143-槽的实测宽度与理论宽度的差值10、孔/圆台测量程序-O9814功能：4点测量孔或圆台，见上图常用格式：G65 P9814 Dd [Zz Rr Ss Tt] Dd：孔或圆台的直径Zz：图2和图3形式的特征测量点Z坐标Rr：图3特征测量时，回退量Ss：欲更新的坐标系Tt：欲更新的刀具编号注意：在使用此程序前，需要事先将测头定位在欲测特征的理论中心上孔测量程序-O98141. G65 P9814 D12. [S1 T3]输出：#135-圆心X坐标#140-圆心测量X坐标值与理论值的误差#136-圆心Y坐标#141-圆心测量X坐标值与理论值的误差#138-圆的实测直径#143-圆的直径测量值与理论值的误差圆台测量程序-O98141. G65 P9814 D12. Z-2.[S1 T3]输出：#135-圆心X坐标#140-圆心测量X坐标值与理论值的误差#136-圆心Y坐标#141-圆心测量X坐标值与理论值的误差#138-圆的实测直径#143-圆的直径测量值与理论值的误差有圆台的内孔测量程序-O98141. G65 P9814 D12. Z-2. R-2.[S1 T3]输出：#135-圆心X坐标#140-圆心测量X坐标值与理论值的误差#136-圆心Y坐标#141-圆心测量X坐标值与理论值的误差#138-圆的实测直径#143-圆的直径测量值与理论值的误差11、内拐角测量-O9815G65 P9815 X0 Y0 I5. J-5. S1输出：变量描述变量描述#135 X 位置#143 Y角度误差#136 Y 位置#144 X角度误差#137 #145 真实位置误差12、外拐角处测量-O9816 G65 P9816 X0 Y0 S1G65 P9816 X0 Y0 I-5.0 J5.0 S1输出：。
