舞蹈机器人步进电机驱动电路和程序设计
步进电机驱动器课程设计
步进电机驱动器课程设计一、课程目标知识目标：1. 理解步进电机的工作原理，掌握步进电机驱动器的种类及功能。
2. 学习步进电机驱动器的电路连接方式，了解参数设置对步进电机性能的影响。
3. 掌握步进电机驱动程序编写的基本方法，学会运用相关函数控制步进电机运动。
技能目标：1. 能够正确选用步进电机驱动器，完成电路连接和参数设置。
2. 熟练运用编程软件编写步进电机驱动程序，实现步进电机的精确控制。
3. 培养动手实践能力，学会分析并解决步进电机控制过程中遇到的问题。
情感态度价值观目标：1. 培养学生对步进电机驱动技术研究的兴趣，激发创新意识。
2. 培养学生团队协作意识，学会与他人共同解决问题。
3. 增强学生对我国电机驱动技术发展的自豪感，培养爱国主义情怀。
课程性质：本课程为实践性较强的课程，以理论知识为基础，重点培养学生的动手操作能力和实际应用能力。
学生特点：学生具备一定的电子电路基础知识，具备初步编程能力，对步进电机控制有一定了解。
教学要求：结合学生特点，注重理论与实践相结合，强调动手实践，鼓励学生创新思维，提高解决实际问题的能力。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 步进电机原理及分类：介绍步进电机的工作原理、特点及分类，结合教材第二章内容，理解步进电机在自动化领域的应用。
- 步进电机原理- 步进电机分类- 步进电机应用领域2. 步进电机驱动器：学习步进电机驱动器的功能、选型及参数设置，参考教材第三章内容，掌握驱动器与步进电机的连接方法。
- 步进电机驱动器功能- 驱动器选型- 参数设置及电路连接3. 步进电机驱动程序编写：学习编写步进电机驱动程序，结合教材第四章内容，熟练使用相关函数实现步进电机的运动控制。
- 驱动程序基本结构- 常用函数及功能- 实现步进电机运动控制4. 步进电机控制系统实践：结合教材第五章内容，进行步进电机控制系统实践，培养动手操作能力及问题解决能力。

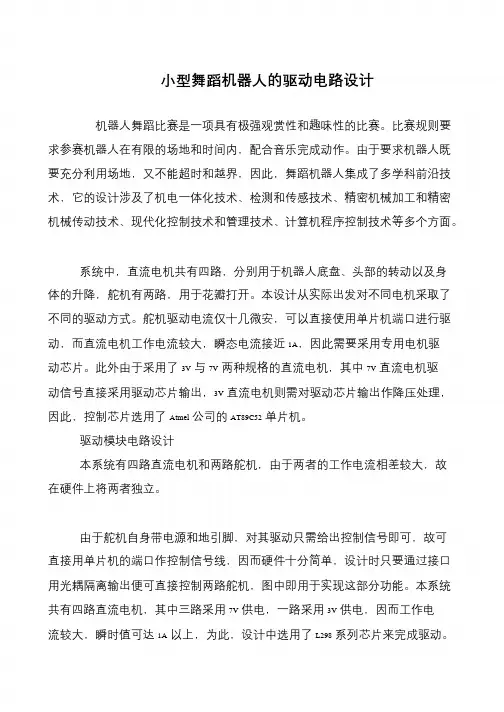

小型舞蹈机器人的驱动电路设计
小型舞蹈机器人的驱动电路设计
机器人舞蹈比赛是一项具有极强观赏性和趣味性的比赛。
比赛规则要
求参赛机器人在有限的场地和时间内，配合音乐完成动作。
由于要求机器人既
要充分利用场地，又不能超时和越界，因此，舞蹈机器人集成了多学科前沿技术，它的设计涉及了机电一体化技术、检测和传感技术、精密机械加工和精密
机械传动技术、现代化控制技术和管理技术、计算机程序控制技术等多个方面。
系统中，直流电机共有四路，分别用于机器人底盘、头部的转动以及身
体的升降，舵机有两路，用于花瓣打开。
本设计从实际出发对不同电机采取了
不同的驱动方式。
舵机驱动电流仅十几微安，可以直接使用单片机端口进行驱动，而直流电机工作电流较大，瞬态电流接近1A，因此需要采用专用电机驱
动芯片。
此外由于采用了3V与7V两种规格的直流电机，其中7V直流电机驱
动信号直接采用驱动芯片输出，3V直流电机则需对驱动芯片输出作降压处理，因此，控制芯片选用了Atmel公司的AT89C52单片机。
驱动模块电路设计
本系统有四路直流电机和两路舵机，由于两者的工作电流相差较大，故
在硬件上将两者独立。
由于舵机自身带电源和地引脚，对其驱动只需给出控制信号即可，故可
直接用单片机的端口作控制信号线，因而硬件十分简单，设计时只要通过接口
用光耦隔离输出便可直接控制两路舵机，图中即用于实现这部分功能。
本系统
共有四路直流电机，其中三路采用7V供电，一路采用3V供电，因而工作电
流较大，瞬时值可达1A以上，为此，设计中选用了L298系列芯片来完成驱动。
步进电机及其工作原理和程序设计共62页文档
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
步进电机及其工作原理和程序设计
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
拉
60、生活的道路一旦选定，就要勇敢地
舞蹈机器人步进电机驱动电路和程序设计

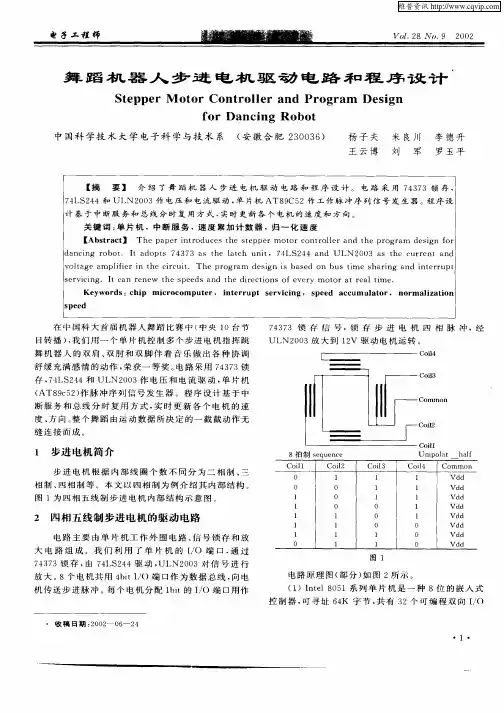

在 中 国科 大 首 届 机 器 人 舞 蹈 比赛 中 （ 央 １ 中 ０台 节 目转 播 ） 我 们 用 一 个 单 片 机 控 制 多 个 步 进 电 机指 挥 跳 。 舞 机 器 人 的 双 肩 、 肘 和 双 脚 伴 着 音 乐 做 出各 种 协 调 双
１ １ １ １ １ ０ ０ ０
Ｃｏｍ ｍ ｏｎ
Ｖ ｄｄ Ｖｄｄ Ｖｄｄ Ｖ ｄｄ Ｖ ｄｄ Ｖ ｄｄ Ｖ ｄｄ Ｖ ｄｄ
２ 四 相五 线制 步 进 电机 的 驱 动 电路
电 路 主 要 由单 片 机 工 作 外 围 电路 、 号 锁 存 和 放 信
大 电 路 组 成 。我 们 利 用 了 单 片 机 的 ＩＯ 端 口 ， 过 ／ 通 ７ ３ ３锁 存 ， ７ Ｉ ２ ４驱 动 ， ０ ３对 信 号 进 行 ４７ 由 ４ ４ ￥ ＵＩ Ｎ２ ０
１ １ １ ０
图 １
放大。 ８个 电机 共 用 ４ ｉ ＩＯ 端 口作 为 数 据 总线 ， 电 ｂｔ ／ 向
Ｃｏｉｌ ｌ
８拍 制 ｓｑ ｅ ｃ ｅ ｕｎｅ
Ｃｏ Ｉ ｉ１
０ ０ １ １
Ｕ ｎｉ ａ ｐｏｌ ｒ Ｃｏｌ３ Ｉ
１ １ １ ０ ０ ０ １ １
ｈａ ｆ ｌ
Ｃｏｉ２ Ｉ
１ Ｏ ０ ０ １ １ １ １
Ｃｏｉ４ １
维普资讯
电 子 工 程 师
０． ８Ｎｏ ９ ２ ０ ２ ． ０ ２
毕业设计-基于单片机的舞蹈机器人控制系统设计
河南科技学院2014届本科毕业论文（设计）基于单片机的舞蹈机器人控制系统设计学生姓名：所在院系：机电学院所学专业：电气工程及其自动化导师姓名：完成时间：2014年5月24 日基于单片机的舞蹈机器人控制系统设计摘要机器人是典型的机电一体化装臵，它综合运用了机械与精密机械、微电子与计算机、自动控制与驱动、传感器与信息处理以及人工智能等多学科的最新研究成果，随着经济的发展和各行各业对自动化程度要求的提高，机器人技术得到了迅速发展，出现了各种各样的机器人产品，本文介绍的就是其中的舞蹈机器人。
舞蹈机器人的设计，首先通过对人类动作的深入了解，分析人类的动作特性，确定机器人的基本构成并选择合适的机械构造，本设计舞蹈机器人采用钢材结构，用舵机充当机器人关节，可实现类人结构。
并且与控制对象跳舞机器人的工作原理、动作过程进行比较，从而选择出组装机器人的造型，文中并分析机器人动作的局限性与优势。
同时本毕业设计介绍了基于AT89C51单片机的舞蹈机器人控制系统的设计，包括硬件部分和软件部分。
硬件部分介绍了舞蹈机器人控制系统的各模块，包括电源模块、单片机及外围接口电路模块、存储模块、串行通信模块、电机驱动控制模块及防碰撞模块六大部分；软件部分包括设定机器人的舞蹈动作程序。
详细阐述了系统的硬件实现方案和软件设计思想。
根据要求舞蹈机器人控制系统采用分时复用的方法，利用PWM信号对驱动电机进行控制，用以完成作品设计。
关键词：单片机，PWM信号，舞蹈机器人，舵机，直流电机MICROCONTROLLER-BASED ROBOT CONTROLSYSTEM DESIGN DANCEAbstractRobot is a typical mechatronic device, which combines the use of the latest research machinery and precision machinery, microelectronics and computer, automatic control and drive, sensors and information processing, and artificial intelligence, multi-disciplinary, with the economic development and the lines each industry to raise the required degree of automation, robotics technology has been developing rapidly, there has been a wide range of robotic products described in this article is one of the dancing robot.Design dancing robot, first through in-depth understanding of human action, human operating characteristics analysis to determine the basic structure of the robot and select the appropriate mechanical construction, the design of steel structures using robot dance, act as a robot with a steering joint, enabling the class human structure.And dancing robot control object works, the course of action are compared to select the shape of the assembly robot, the paper analyzed the limitations and advantages of robot action.Meanwhile, the graduation project presentation based on AT89C51 dance robot control system design, including hardware and software components.Hardware section describes the various modules dancing robot control system, including the power supply module, microcontroller and peripheral interface circuit module, memory module, serial communication module, motor drive control module and anti-collision module six parts; Software includes setting the robot dance program.Elaborated hardware implementations and software design. Dancing robot control system according to the requirements using time division multiplexing method using PWM control signal to the drive motor, designed to complete the work.Keywords: microcontroller, PWM signal, dancing robot, steering, DC目录1 绪论 (1)2方案论证取优及控制系统设计 (1)2.1 设计功能要求 (1)2.2方案论证取优 (2)2.3 自由度的分配 (2)2.4 电机的选择 (4)2.5 舞蹈机器人的机械部件 (5)2.6 系统设计方案分析 (5)3 系统硬件选型 (6)3.1 单片机可编程控制器部分 (6)3.1.1 单片机概述 (6)3.1.2 单片机选型 (6)3.2 电源模块 (7)3.3 串行通信模块 (7)3.4 存储模块 (8)3.5 电机驱动控制模块 (8)3.5.1 舵机的驱动控制模块 (8)3.6 防碰撞模块 (12)4 控制系统软件设计 (12)4.1 主程序 (13)4.2 定时器中断服务子程序 (13)4.3 串行中断服务子程序 (14)4.4 外部中断服务子程序 (14)5 结论 (15)参考文献 (16)附录 (16)致谢 (23)1 绪论40年前，比尔〃盖茨放弃学业，创立了微软，成为个人电脑普及革命的领军人物；10年前，他曾预言，机器人即将重复个人电脑崛起的道路。
舞蹈机器人控制系统研究与设计
关键词：智能服务机器人；舞蹈机器人；控制与调试；动作；舵机；单片机；系统
一ＩＩ—
东北大学硕士学位论文
Ｒｅｓｅａｒｃｈ ａｎｄ Ｄｅｓｉｇｎ ｏｆ Ｄａｎｃｉｎｇ Ｒｏｂｏｔ Ｃｏｎｔｒｏｌ
Ｓｙｓｔｅｍ
Ａｂｓｔｒａｃｔ
Ｓｅｅｎ ｆｒｏｍ ｔｈｅ ｄｅｖｅｌｏｐｍｅｎｔ ｔｒｅｎｄ Ｏｔ ｒｏｂｏｔ，ｉｎｔｅｌｌｉｇｅｎｔ ｓｅｒｖｉｃｅ ｒｏｂｏｔ，ｗｈｉｃｈ ｈａｓ ｃｌｏｓｅ ｒｅｌａｔｉｏｎ ｔｏ ｈｕｍａｎ ｌｉｆｅ，ｉｓ ｐｌａｙｉｎｇ ａ ｍｏｒｅ ａｎｄ ｍｏｒｅ ｓｉｇｎｉｆｉｃａｎｔ ｒｏｌｅ ｉｎ ｖａｒｉｏｕｓ ｆｉｅｌｄｓ．
本文基于单片机自主开发了一个双足１５自由度舞蹈机器人，包括腿、踝、胯、腰、 肩、肘和颈等关节。其控制系统分为硬件系统和软件系统两部分。设计一个舞蹈动作须 １５个电机协调动作，动作调试是一个非常繁琐的过程，为此，开发了基于Ｐｃ计算机（上 位机）的动态调试软件。通过动态调试软件编排舞蹈动作，并把相关的动作数据传送给 下位机，最大限度地缩减了舞蹈动作的设计和调试过程。
Ｆｉｎａｌｌｙ，ｔｈｅ ｄａｎｃｉｎｇ ｒｏｂｏｔ ｉｓ ｅｖａｌｕａｔｅｄ．Ｔｈｅ ｓｕｃｃｅｓｓ ａｎｄ ｆａｉｌｕｒｅ ｉｓ ｐｏｉｎｔｅｄ ｏｕｔ ａｎｄ ．１ｌＩ—
东北大学硕士学位论文 ｂｅＲｅｒｍｅｎｔ ｍｅａｓｕｒｅｓ ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ Ｋｅｙ ｗｏｒｄｓ：ｉｎｔｅｌｌｉｇｅｎｔ ｓｅｒｖｉｃｅ ｒｏｂｏｔ；ｄａｎｃｉｎｇ ｒｏｂｏｔ；ｃｏｎｔｒｏｌ；ｄｅｂｕｇｇｉｎｇ；ｍｏｖｅｍｅｎｔ；ｓｔｅｅｒｉｎｇ ｇｅａｒ；ｓｉｎｇｌｅ—ｃｈｉｐ；ｓｙｓｔｅｍ
步进电机驱动电路
02
步进电机驱动电路设计要素
驱动电路的组成及工作原理
驱动电路的组成
• 电源模块：为驱动电路提供稳定的电压和电流 • 控制模块：接收控制信号，控制电流的方向和大小 • 驱动模块：将控制信号转换为驱动电流，驱动电机运行
驱动电路的工作原理
• 控制模块根据输入的控制信号生成驱动信号 • 驱动模块根据驱动信号产生相应的驱动电流，驱动电机运行 • 电源模块为驱动电路提供稳定的电压和电流，保证电路正常工作
04
步进电机驱动电路在实际应用中的注意事项
驱动电路与步进电机的匹配问题
驱动电路与步进电机的匹配原则
• 度要求选择合适的驱动电路
驱动电路与步进电机的匹配方法
• 通过实验和计算确定最佳匹配方案 • 参考产品手册和应用案例进行匹配
驱动电路的控制策略与优化
未来应用场景的拓展
• 在智能家居、机器人等领域的应用 • 在航空航天、武器装备等领域的应用
未来驱动电路的设计方向
• 高性能、高效率、高可靠性的驱动电路设计 • 绿色环保、节能减排的驱动电路设计
CREATE TOGETHER
DOCS
谢谢观看
THANK YOU FOR WATCHING
模块化驱动电路的优势
• 便于维护和升级 • 提高设计灵活性，易于扩展
新型驱动技术与控制方法的研究与应用
新型驱动技术
• 永磁同步电机等高效电机的研究与应用 • 无刷直流电机等环保电机的研究与应用
新型控制方法
• PID控制等先进控制算法的研究与应用 • 模糊控制等人工智能技术的研究与应用
步进电机驱动电路在未来应用场景的拓展
双极性驱动电路的优缺点
• 优点：驱动能力强，能实现正反转控制 • 缺点：结构较复杂，成本较高
舞蹈机器人步进电机驱动电路和程序设计
舞蹈机器人步进电机驱动电路和程序设计在中国科大首届机器人舞蹈比赛中（中央10台节目转播），我们用一个单片机控制多个步进电机指挥跳舞机器人的双肩、双肘和双脚伴着音乐做出各种协调舒缓充满感情的动作，荣获一等奖。
电路采用74373锁存，74LS244和ULN2003作电压和电流驱动，单片机（Atc52）作脉冲序列信号发生器。
程序设计基于中断服务和总线分时利用方式，实时更新各个电机的速度、方向。
整个舞蹈由运动数据所决定的一截截动作无缝连接而成。
1、步进电机简介步进电机根据内部线圈个数不同分为二相制、三相制、四相制等。
本文以四相制为例介绍其内部结构。
图1为四相五线制步进电机内部结构示意图。
2、四相五线制步进电机的驱动电路电路主要由单片机工作外围电路、信号锁存和放大电路组成。
我们利用了单片机的I/O端口，通过74373锁存，由74LS244驱动，ULN2003对信号进行放大。
8个电机共用4bit I/O端口作为数据总线，向电机传送步进脉冲。
每个电机分配1bit的I/O 端口用作74373锁存信号，锁存步进电机四相脉冲，经ULN2003放大到12V驱动电机运转。
电路原理图（部分）如图2所示。
（1）Intel 8051系列单片机是一种8位的嵌入式控制器，可寻址64K字节，共有32个可编程双向I/O口，分别称为P0～P3。
该系列单片机上集成8K的ROM，128字节RAM可供使用。
（2）74LS244为三态控制芯片，目的是使单片机足以驱动ULN2003。
ULN2003是常用的达林顿管阵列，工作电压是12V，可以提供足够的电流以驱动步进电机。
关于这些芯片的详细介绍可参见它们各自的数据手册。
（3）74373是电平控制锁存器，它可使多个步进电机共用一组数据总线。
我们用P1.0～P1.7作为8个电机的锁存信号输出端，见表1。
这是一种基于总线分时复用的方式，以动态扫描的方式来发送控制信号，这和高级操作系统里的多任务进程调度的思想一致。
跳舞机器人设计毕业设计论文
跳舞机器人设计毕业设计论文课程设计任务书（ 2015 级）目录摘要------------------------------------------------------4引言------------------------------------------------------5任务书-----------------------------------------------------6第一章我国机器人技术的发展概况------------------------------------7 第二章机器人的总体设计解剖1.1资料的收集与阐述-----------------------------------------71.2机器人工作原理简介1.总体设计剖------------------------------------------------82.伺服电机的剖析--------------------------------------------9第三章机器人总体设计综述 ---------------------------------121、1设计课题的阐述-----------------------------------------121、2单片机的选择-------------------------------------------121、3主控板部分简介-----------------------------------------12第四章机器人的总体设计方案与部分简介1、1设计方案-----------------------------------------------131、2各部分功能及原理简介-----------------------------------13第五章机器人的原理图设计、仿真及电路板制作1、1机器人的原理图设计-------------------------------------151、2电源部分-----------------------------------------------161、3稳压电源部分-------------------------------------------161、5接口电路部分-------------------------------------------171、6单片机最小系统和ISP在线编程---------------------------18 1、9电路板制作---------------------------------------------18第六章机器人电路板的调试与结论1、1数据的采集电路和处理方法-------------------------------211、2机器人测脉宽程序---------------------------------------231.2送数据程序----------------------------------------------271、3调试结论-----------------------------------------------31第七章心得体会--------------------------------------------31附录：1元器件清单------------------------------------------------322 参考文献--------------------------------------------------32设计题目跳舞机器人30年前，比尔·盖茨毅然弃学，创立微软，成为个人电脑普及革命的领军人物；30年后的今天，他预言，机器人即将重复个人电脑崛起的道路。
舞蹈机器人电路讲解教案
舞蹈机器人电路讲解教案教案标题：舞蹈机器人电路讲解教案教案目标：1. 了解舞蹈机器人的电路组成和原理。
2. 掌握舞蹈机器人电路的基本知识和操作技巧。
3. 培养学生对电路设计和创意的兴趣和能力。
教学资源：1. 舞蹈机器人电路组件（包括电池盒、电机、开关、导线等）2. 舞蹈机器人电路示意图3. PowerPoint演示文稿4. 实际舞蹈机器人模型（可选）教学步骤：引入活动：1. 使用PowerPoint演示文稿或实际舞蹈机器人模型引起学生的兴趣和好奇心，介绍舞蹈机器人的概念和应用。
知识讲解：2. 介绍舞蹈机器人电路的基本组成，包括电池盒、电机、开关和导线等。
3. 解释每个组件的功能和作用，例如电池盒提供能量，电机驱动机器人运动，开关控制电路的开关状态等。
4. 展示舞蹈机器人电路示意图，解释电路连接的方式和原理。
实践操作：5. 将学生分成小组，每组提供一套舞蹈机器人电路组件。
6. 指导学生按照示意图连接电路，并确保电路连接正确。
7. 引导学生操作开关，观察电机的运动情况。
8. 鼓励学生尝试不同的电路连接方式，观察机器人运动的变化。
讨论与总结：9. 引导学生讨论他们的观察结果和发现，分享不同的电路连接方式对机器人运动的影响。
10. 结合学生的实践经验，总结舞蹈机器人电路的基本原理和设计要点。
拓展活动：11. 鼓励学生设计自己的舞蹈机器人电路，并尝试不同的舞蹈动作和音乐配合。
12. 学生可以展示他们设计的舞蹈机器人电路，并分享他们的创意和心得。
评估方式：1. 观察学生在实践操作中的表现，包括正确连接电路和操作开关的能力。
2. 收集学生的讨论和总结，评估他们对舞蹈机器人电路原理的理解和应用能力。
教学延伸：1. 鼓励学生深入了解其他类型的机器人电路，例如遥控车、智能家居等。
2. 引导学生参与更复杂的机器人项目，培养他们的创新和解决问题的能力。
教学提示：1. 在实践操作中，确保学生的安全意识和正确使用电路组件。
毕业设计——步进电机控制器电路及程序
步进电机控制器本毕设控制器采用STC89C52RC单片机，步进电机驱动采用ULN2003，利用液晶1602显示设置参数和运行状态。
通过设置实现对步进电机，转动度数、转动方向的控制。
程序：#include <reg51.h>#define uchar unsigned char#define uint unsigned intvoid init();void writec(uint com);void writed(uint dat);void delay(uint shu);void xieshuzu(uchar a[],uchar add); void kaiji();void option_turn(uchar n);void rightturn(uchar q);//uchar keyscan();sbit en_a=P1^0;sbit en_b=P1^1;sbit en_c=P1^2;sbit en_d=P1^3;sbit e=P3^4;sbit rs=P3^5;sfr duan=0x80;uchar code table[] =" 0713024031 "; uchar code table2[]=" BYSJ "; uchar code table3[]="POS: +360.00"; uchar code table4[]="V: R/s"; /***************delay1ms************/ void delay(uint shu){uint i,j;for(i=shu;i>0;i--)for(j=110;j>0;j--);}/******************反转****************************/ void option_turn(uchar n){uchar i;for(i=0;i<n;i++){en_a=1;en_b=1;en_c=1;en_d=0;delay(150); //D相en_a=1;en_b=1;en_c=0;en_d=0;delay(150); //DC相 */en_a=1;en_b=1;en_c=0;en_d=1;delay(150); // C 相 */en_a=1;en_b=0;en_c=0;en_d=1;delay(150); //BC相 */en_a=1;en_b=0;en_c=1;en_d=1;delay(150);//B相en_a=0;en_b=0;en_c=1;en_d=1;delay(150); //BA相*/en_a=0;en_b=1;en_c=1;en_d=1;delay(150); //A相en_a=0;en_b=1;en_c=1;en_d=0;delay(150); //DA相*/}}/******************正转****************************/ void rightturn(uchar q){uchar j;for(j=0;j<q;j++){en_b=1;en_c=1;en_d=1;delay(150); //A相en_a=0;en_b=0;en_c=1;en_d=1;delay(150); //ab相 */en_a=1;en_b=0;en_c=1;en_d=1;delay(150); // 、、B 相 */en_a=1;en_b=0;en_c=0;delay(150); //BC相 */en_a=1;en_b=1;en_c=0;en_d=1;delay(150);//c相en_a=1;en_b=1;en_c=0;en_d=0;delay(150); //CD相*/en_a=1;en_b=1;en_c=1;en_d=0;delay(150); //d相en_a=0;en_c=1;en_d=0;delay(150); //DA相*/}}/***********************/void kaiji(){xieshuzu(table,0x80);xieshuzu(table2,0xc0);}/***********************/void xieshuzu(uchar a[],uchar add) {uchar cis;writec(add);for(cis=0;a[cis]!='\0';cis++){writed(a[cis]);delay(2);}}/***********************/ void xies(uchar a,uchar add) {writec(add);writed(0x30+a);}/***********************/ void writec(uint com){ e=0;rs=0;duan=com;delay(2);e=1;delay(2);e=0;}/***********************/ void writed(uint dat){e=0;rs=1;duan=dat;delay(2);e=1;delay(2);e=0;}/***********************/void init(){writec(0x01);writec(0x38);writec(0x0c);}/*******************/ void keyscan(void){/***************uchar keyscan(){uchar k,skey;key=0xfe;skey=key;if(skey!=0xfe){ delay(10);skey=key;if(skey!=0xfe){switch(skey){case(0xee):k=7;kc++;break;case(0xde):k=8;kc++;break;case(0xbe):k=9;kc++;break;case(0x7e):k=0x0a;kc++;break;default:break;}while(skey!=0xfe)skey=key;return k;}key=0xfd;skey=key;if(skey!=0xfd){ delay(10);skey=key;if(skey!=0xfd){switch(skey){case(0xed):k=4;kc++;break;case(0xdd):k=5;kc++;break;case(0xbd):k=6;kc++;break;case(0x7d):k=0x0b;kc++;break;default:break;}while(skey!=0xfd)skey=key;return k;}}key=0xfb;skey=key;if(skey!=0xfb)delay(10);skey=key;if(skey!=0xfb){switch(skey){case(0xeb):k=1;kc++;break;case(0xdb):k=2;kc++;break;case(0xbb):k=3;kc++;break;case(0x7b):k=0x0c;kc++;break;default:break;}while(skey!=0xfb)skey=key;return k;}key=0xf7;skey=key;if(skey!=0xf7){ delay(10);skey=key;if(skey!=0xf7){switch(skey){case(0xe7):k=0x0d;kc++;break;case(0xd7):k=0; kc++;break;case(0xb7):k=0x0e;kc++;break;case(0x77):k=0x0f;kc++;break;default:break;}while(skey!=0xf7)skey=key;return k;}}}********//***********************//********************************************/ void main(void){init();kaiji();delay(2000);xieshuzu(table3,0x80);xieshuzu(table4,0xc0);while(1){if(P2^7==0)option_turn(250);//rightturn(250);delay(250);}}如果在做的过程中遇到问题可以联系我ＱＱ：７９３００１０２１乐意为大家服务！。
舞蹈机器人控制系统研究与设计
舞蹈机器人控制系统研究与设计随着科技的不断发展，机器人已经逐渐融入我们的日常生活。
近年来，舞蹈机器人作为一种具有艺术性和智能性的机器人，越来越受到人们的。
本文旨在研究与设计一种舞蹈机器人控制系统，以提高舞蹈机器人的表现力和控制精度。
在当前的研究中，舞蹈机器人控制系统的研究仍存在许多问题需要解决，因此本文的研究具有一定的现实意义和价值。
本文研究的主要方法是构建一个舞蹈机器人控制系统，包括以下几个步骤：确定机器人结构：根据舞蹈动作的要求，设计机器人的机械结构，包括肢体关节、连杆和驱动器等。
控制系统设计：采用先进的控制算法和硬件设备，设计机器人的控制系统。
具体包括控制器、传感器、致动器等。
跳舞动作编排：根据舞蹈动作的要求，利用计算机编程语言，编写机器人的舞蹈动作程序。
系统调试与优化：通过实验和仿真测试，对系统进行调试和优化，提高机器人的控制精度和表现力。
通过实验和仿真测试，本文得到了以下研究结果：跳舞动作识别：利用机器学习算法，成功实现了对舞蹈动作的识别和分类。
机器人在接收到相应的舞蹈动作指令后，可以快速准确地识别并执行相应的舞蹈动作。
控制系统稳定性分析：通过对比不同控制算法的性能，发现采用先进的模糊控制算法可以使控制系统更加稳定，提高机器人的表现力。
数据采集与分析：通过传感器采集机器人在执行舞蹈动作过程中的各项数据，并对其进行分析和处理。
这些数据包括关节角度、角速度、加速度等。
通过数据分析，可以更好地理解机器人的运动特性，为优化控制系统提供依据。
通过本研究，我们成功地构建了一种舞蹈机器人控制系统，实现了对舞蹈动作的识别、控制系统的稳定性和数据采集与分析。
然而，本研究仍存在一些不足之处，例如对舞蹈机器人的动作多样性、复杂性和人机交互等方面的研究尚不充分。
未来，我们将进一步深入研究舞蹈机器人的控制系统，以提高机器人的动作多样性和灵活性。
同时，我们还将研究如何实现机器人与人类的更高效交互，使舞蹈机器人在艺术表演和娱乐领域发挥更大的作用。
步进电机按键电路课程设计
步进电机按键电路课程设计一、课程目标知识目标：1. 让学生理解步进电机的原理与结构，掌握其工作特性。
2. 使学生掌握按键电路的设计方法，并能够运用到步进电机控制中。
3. 引导学生了解电路图的阅读与绘制，掌握电路仿真软件的使用。
技能目标：1. 培养学生运用所学知识设计简单步进电机按键电路的能力。
2. 提高学生动手操作与团队协作能力，能够完成电路搭建、调试与优化。
3. 培养学生利用电路仿真软件进行电路分析与问题解决的能力。
情感态度价值观目标：1. 培养学生对电子技术课程的兴趣，激发学生的学习积极性与主动性。
2. 培养学生的创新意识，敢于尝试，善于发现问题，勇于解决问题。
3. 培养学生的团队合作精神，学会倾听、交流、分享与互助。
课程性质：本课程为电子技术课程的一部分，旨在帮助学生将理论知识与实际应用相结合，提高学生的动手能力与创新能力。
学生特点：学生为八年级学生，具备一定的电子技术基础，对实践操作有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，以学生为主体，鼓励学生动手实践、合作交流，培养创新意识。
通过课程学习，使学生达到上述课程目标，并能够将所学知识应用于实际电路设计中。
二、教学内容1. 理论知识：- 步进电机的原理与结构- 按键电路的工作原理- 电路图的阅读与绘制方法- 教材章节：第三章“步进电机”与第四章“按键电路”2. 实践操作：- 步进电机按键电路的设计与搭建- 电路仿真软件的使用与操作- 电路调试与优化方法3. 教学安排与进度：- 第一课时：介绍步进电机的原理与结构，让学生了解其工作特性。
- 第二课时：讲解按键电路工作原理，学习电路图的阅读与绘制。
- 第三课时：设计步进电机按键电路，进行电路仿真分析与优化。
- 第四课时：动手搭建电路，进行实际操作与调试。
4. 教学内容列举：- 步进电机的分类、特点与应用- 按键电路的设计方法与注意事项- 电路图绘制规范与技巧- 电路仿真软件的基本操作与功能教学内容依据课程目标，注重理论与实践相结合，引导学生通过自学、合作、实践等途径，掌握电子技术相关知识，培养实际操作与创新能力。
教师参考资料_第三章机器人设计(3)_跳舞机器人
科学探索活动手册教师参考资料第三章机器人设计（3）活动项目三跳舞机器人一、教学活动目标1、熟悉万向轮和编码器的应用原理。
2、掌握子程序、条件循环等程序语句的综合运用和编码器编程使用。
二、教学活动重点熟悉编码器的应用原理和编码器的编程使用。
三、主要教学方法演示法、任务驱动法、课堂讨论法、讲授法、案例教学法。
四、教学准备1、跳舞机器人小组一套；2、中小学通用技术课程配套教材第四册《科学探索》活动手册087页《活动准备》里面的结构胶件每小组一套（有条件每人一套）；3、BDS机器人编程软件、教学课件五、教学过程（一）创设情境导入1、教师用课件播放一些交谊舞的图片。
2、旁白：你会跳舞吗？跳舞是一种有益身心的活动，它能给你的生活带来很多的乐趣。
当然你也可以做一个翩翩起舞的跳舞机器人，你准备好了吗？（二）教学活动环节设计1、教师把制作好的跳舞机器人摆放在空地上，打开电源键键，跳舞机器人会有节奏地在空地上走出舞步。
2、学生观察，教师启发学生思考。
为什么跳舞机器人能自如地的左右斜上斜下行走，而它行走的距离又刚刚好呢？在编程上如何解决这个问题？3、学生根据书本的搭建步骤搭建跳舞机器人或自己设计跳舞机器人，教师巡视，当学生在搭建过程中遇到到问题时，引导学生分析问题、解决问题。
4、教师示范演示讲解跳舞机器人程序。
演示讲解程序之前，可以复习讲解编码器和万向轮的工作原理，这样可以温故而知新。
编程序时，要确定跳舞机器人向前移动时的驱动减速马达为正转；跳舞机器人向右移动时的驱动减速马达为正转。
第一步：导入子程序，命名为xiangqian，由于用到编码器检测减速马达转数，所以在子程序下面添加路程检测模块、附值计算模块，在这里对路程检测模块进行判断就用条件循环模块，相应的在条件循环模块内添加一个启动电机模块和一个路程检测模块，设置启动电机模块电机2正转速度为100。
条件循环模块上和条件循环内的两个路程检测模块属性同样，它俩的通道选择（路程@通道9）和变量选择（distance_1）同样。
步进电机及其工作原理和程序设计
计算公式：
θb = 360°
m* Z*C
式中：m －定子相数
Z － 转子齿数
C －通电方式
C = 1 单相轮流通电、双相轮流通电方式
C = 2 单、双相轮a流通电方式
9
常用步进电机的步距角
常用步进电机的步距角 常用步进电机的定子绕组多数是三相和五相, 与此相
匹配的转子齿数分别为40齿和48齿，即有
a
33
左图 CH250三相双三拍接法
右图 CH250三相六拍接法
a
34
CH250环形脉冲分配器的功能关系如下表所示
a
35
进一步讨论：
单片机输出步进脉冲后，再由脉冲分配电路按事先确定的 顺序控制各相的通断。
一般来说，硬件一旦确定下来，不易更改，这种方案，硬 件设备成本高，它的应用受到了限制。
怎样用软件产生步进脉冲呢？所谓软件产生就是用软件控 制P3.0为0或为1的次序和长短。如果先令P3.0=1，延时一 段时间，再令P3.0=0，再延时一段时间后，又令P3.0=1， 如此循环，就可构成脉冲序列，延时时间的长短决定了脉 冲呢序列的周期，而脉冲序列的周期又与步进电机的步距 有关。
A
B
C
4
1
3
2
A B
C
A B
1 4
2 3
30°
1 2
4 3
B
C
A
a
C A
20
单段反应式步进电机的工作原 理 —— 四转子齿
A
定子通电顺序：
BA→AC→CB→BA
1
B
2
转子旋转方向：
4
B
3
顺时针
A
步距角：
舞蹈机器人制作
目的：消除机器人制作的神秘感，了解机器人制作的基本方法、过程、软硬件条件，促进大家对电子技术的学习热情和兴趣，帮助大家学以致用，有所收获。
主要内容：机器人结构原理设计制作机器人简单定义：由单片机控制的可运动的机器“人”------自动、智能的含义舞蹈机器人：由单片机程序控制，能顺序完成一定舞蹈动作的机器人舞蹈机器人由于可以只是按照一定程序完成预定的一些动作,结构比较简单,具有机器人的基本结构和要素,是制作其他高水平智能机器人的基础.简单舞蹈机器人结构电路部分、机械部分、软件部分电路部分和机械部分也可归为硬件部分。
电路部分：包括控制电路、驱动电路、（传感电路、）电源电路等。
机械部分：包括，安装电动机的底盘、运动关节、外观结构等。
软件部分:主要是编写的程序，把对机器人的运动状态按要求编写成指令，写入单片机，再由单片机端口控制机械运动部分完成各种预设的动作控制电路----机器人的大脑主要由单片机为核心元件组成的智能控制系统，为机器人的运动发号施令，左右着机器人的运行状态。
驱动电路-----机器人动力来源它和电动机一道，组成了机器人的运动机构，由此完成从行走到肢体动作等各种运动电源电路------机器人的能源保证由稳压电路和供电的电池组成，供电电池一般采用可充电的镍氢电池或锂电池，由此需配用相应的充电装置。
学生制作使用二手锂电池比较经济实惠机械部分-------机器人运动的保证由底盘、电动机、齿轮机构、传动机构等组成舞蹈机器人是怎样动起来的?设计人员把运动指令写进单片机,单片机按指令让其输出端口不断改变输出高低电平状态，通过驱动电路使电动机旋转工作,驱动安装在机器人上的各种运动装置,让它们按照各种设计的方案运行工作，实现完整的舞蹈运动效果。
如-----前进运动：旋转运动：摇摆运动： 其他运动等 L293 AT89S51 1单片机 驱动电路 电动机舞蹈机器人设计简单的舞蹈机器人 电路设计程序设计外观设计备料制作调试电路设计设计目标：能使机器人按设定程序完成各种动作必备的基础电路：1、单片机最小系统2、电动机驱动电路3、电源电路如何设计?芯片设计法主要芯片电路及工作原理AT89S51单片机驱动电路专用芯片编程指令 SETB P2.3 CLR P2.2 CLR P2.1 SETB P2.0指令解释： SETB ---指定端口为高电平 CLR ---指定端口为低电平单片机控制原理及编程介绍单片机控制原理及编程介绍CLR P2.3SETB P2.2SETB P2.1CLR P2.0单片机控制原理及编程介绍CLR P2.3CLR P2.2CLR P2.1SETB P2.0单片机控制原理及编程介绍SETB P2.3CLR P2.2CLR P2.1CLR P2.0完整的单片机小系统电路及制作电路原理图用万能电路板焊装的电路板电路制作 制作备料电源电路安装了电源电路的单片机小系统舞蹈机器人实际电路及制作P1.01P1.23P1.34P1.45P1.56P1.67P1.78RST 9P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.5/T115P3.6/WD-16P3.7/RD-17XTAL218XTAL119VSS 20P1.12P2.021P2.122P2.223P2.324P2.425P2.526P2.627P2.728PSEN-29ALE/PR 30VPP/EA-31P0.732P0.633P0.534P0.435P0.336P0.237P0.138P0.039VCC 40IC289S5112M R110KC230PC130P C310u F123456J16针排座12左电机12右电机C13104C14223C15223C16104C17223C18223Vin1G N D2+5V3LM7805C5104C4220u FC6220u FC7104+-J67.2V16752438119161510141312EN 1IN1OU T1GN D GN DOU T2IN2VD DEN 2IN3OU T3GN DGN D OU T4IN4VCC 动力电路I C 3L 293D++S1电路接线图用万能电路板焊接完成电路程序下载线的制作(11期《无线电》资料)《无线电》上完成的下载线电路板12345678910111213141516171819202122232425J225针123456J3R12.2KR22.2KR3100R4100R5100R61001OE 20VCC 20Q 197Q 30D 187D 41D 176D 51Q 166Q 62Q 155Q 72D 145D 83D 134D 93Q 124Q 10GND11LEIC174HC373下载线详细接线图制作方法机械部分的设计与制作底盘的设计制作外观的设计与制作底盘？？？固定电动机，安装车轮、电路板的平台底盘的设计与制作1、总体结构2、电动机选型3、底盘材料4、底盘尺寸总体结构设计外型：运动方式：走的？ 功能：明确我们现在设计制作的方向:轮式,简单的舞蹈机器人电动机选型（模型直流电动机）电动机的类型 电动机的结构 电动机的功率1、类型：高速电机、减速电机、步进电机、舵机2、结构： 电动机的结构决定电动机与底盘的安装方式和尺寸结构3、功率：舞蹈机器人可以选用后三种电机由机器人的工作性质来定，舞蹈机器人对电动机的功率要求不是很大底盘材料最常用的是有机玻璃，但有机玻璃成本较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
舞蹈机器人步进电机驱动电路和程序设计
摘要：介绍了舞蹈机器人步进电机驱动电路和程序设计。
电路采用74373锁存,74LS244和ULN2003作电压和电流驱动,单片机AT89C52作工作脉冲序列信号发生器。
程序设计基于中断服务和总线分时复用方式,实时更新各个电机的速度和方向。
关键词：单片机,中断服务,速度累加计数器,归一化速度
在机器人舞蹈时,我们用一个单片机控制多个步进电机指挥跳舞机器人的双肩、双肘和双脚伴着音乐做出各种协调舒缓充满感情的动作。
电路采用74373锁存,74LS244和ULN2003作电压和电流驱动,单片机（Atc52）作脉冲序列信号发生器。
程序设计基于中断服务和总线分时利用方式,实时更新各个电机的速度、方向。
整个舞蹈由运动数据所决定的一截截动作无缝连接而成。
1 步进电机简介
步进电机根据内部线圈个数不同分为二相制、三相制、四相制等。
本文以四相制为例介绍其内部结构。
图1为四相五线制步进电机内部结构示意图。
2 四相五线制步进电机的驱动电路
电路主要由单片机工作外围电路、信号锁存和放大电路组成。
我们利用了单片机的I/O端口,通过74373锁存,由74LS244驱动,ULN2003对信号进行放大。
8个电机共用4bit I/O端口作为数据总线,向电机传送步进脉冲。
每个电机分配1bit的I/O端口用作74373锁存信号,锁存步进电机四相脉冲,经ULN2003放大到12V驱动电机运转。
电路原理图（部分）如图2所示。
（1）Intel 8051系列单片机是一种8位的嵌入式控制器,可寻址64K字节,共有32个可编程双向I/O口,分别称为P0～P3。
该系列单片机上集成8K的ROM,128字节RAM可供使用。
（2）74LS244为三态控制芯片,目的是使单片机足以驱动ULN2003。
ULN2003是常用的达林顿管阵列,工作电压是12V,可以提供足够的电流以驱动步进电机。
关于这些芯片的详细介绍可参见它们各自的数据手册。
（3）74373是电平控制锁存器,它可使多个步进电机共用一组数据总线。
我们用P1.0～P1.7作为8个电机的锁存信号输出端,见表1。
这是一种基于总线分时复用的方式,以动态扫描的方式来发送控制信号,这和高级操作系统里的多任务进程调度的思想一致。
这种方法明显的好处是节省I/O口,使系统可以控制更多的步进电机。
本电路设计为控制8个。
3 程序设计
传统的步进电机驱动程序利用简单的条件循环来发送脉冲序列,但当电机数目发生变化时,编程繁杂,冗余代码较多,难以做到信号占空比一致,进而产生“抖动”现象。
下面提出一种基于中断服务方式,面向舞蹈动作,可实时改变各个电机速度和方向（每200ms可改变一次）的程序设计方法。
3．1 速度归一化和线性关系
我们将速度量化成一个-128～127内可变的数,正号代表正转,负号代表返转,称之归一化速度（-128～127为一个字节）。
给每个电机分配一个速度累加计数器
speed_tickers[i](I=0,1,2…,7分别代表8个电机),初始值为0,每个中断触发周期内给该累加计数器加上从舞步信息数组dancedata中读取的速度值speeds[i],当计数器值大于或等于预设的阈值MAX_SPEED_TICKER=600时,则发送脉冲序列中的下一个（正转）或上一个（反转）给步进电机,这取决于速度的符号（参考3.2节）。
同时,将该电机的累加计数器speed_tickers[i]恢复为0。
给出的速度值speed[i]越大,则累加达到或超过阈值MAX_SPEED_TICKER的时间就越短,那么向步进电机发送脉冲的频率就越高,速度也就越快。
归一化速度值设为num（-128～127）,电机实际旋转速度设为V,那么V和num之间满足关系式：
（1）当num是阈值600的约数时,
其中,[x]代表不超过x的最大整数。
（3）V0是一个速度常数,即当归一化速度值num=120的时候对应的电机实际速度。
（4）num和速度V近似线性关系,V∝num。
正是因为有了这种函数关系,我们在舞蹈动作控制中,可以轻松实现速度在大范围内变化。
3．2 速度正负实现方式
（1）在程序中,数组steps[8]用于存放步进电机的脉冲序列。
（2）设置指针cur_step[8]指向8个电机当前处在脉冲序列step[8]中的位置。
易知：0<=step[i]<=7,其中,i分别代表8个电机。
（3）设置指针移动变量delta=0。
delta=1,指针向后移动一步,电机正转;delta=-1,指针向前移动一步,电机反转;delta=0,指针不移动,电机不发生转动。
3．3 程序具体步骤
3．3．1初始化计时器InitTimer,然后空循环,进入等中断阶段。
3．3．2 中断触发后,程序进入服务程序。
（1）执行函数SetAllSpeeds,函数根据提供的速度值speed[i]依次判断是否给各个电机发送脉冲,实现电机以特定的速度和方向旋转。
SetAllSpeeds具体算法流程见图3。
（2）从定义的数组dancedata中读取新的速度信息,每200ms一次。
（3）将系统在调用中断处理函数时关闭的计时器重新打开InitTimer。
（4）中断处理函数结束返回。
注意：第一,（1）和（2）不可交换,这是为了保证步进电机每步延时的均匀性;第二,内部中断间隔时间1ms内,8051是否能够将中断服务程序中所有的代码执行完全？答案是肯定的。
参考图4,我们对整个中断服务程序进行了统计,它所要执行的指令数在200～300之间变化,时钟间隔设置为1ms,选用12MHz晶振,执行这些指令需要耗时约500～600μs<1ms,因此,中断处理完全可以在一个计时器周期内执行完毕。
3．4 舞蹈编排
在舞蹈编排中,我们面向的是动作,因此,必须关心三要素：快慢、方向和幅度。
在程序中,舞步信息数组格式如下：
每组数据含有8个字节,分别代表8个电机的归一化速度num,这点在3.1节中已经做了详细分析。
程序每200ms读一次数据,换句话说,每组数据的有效期只有200ms。
我们分析表2一组数据代表的含义。
（1）组数为25,这隐含了动作的时间信息。
因为每组数据的有效期为200ms,所以,25组数据的执行时间为：200ms×25=5000ms
（2）左脚和右脚（轮式）的归一化速度相等,方向相反。
根据公式（1）可以知道
V=0.5×V0
所以,机器人以0.5V0的速度原地转圈5000ms。
（3）其它关节的归一化速度num=0,说明其它关节均无动作。
3．5 可视化辅助程序简介
我们发现一个简单的动作竞需要5组数据,5分钟的舞蹈需要组数据（需占用1.5K存储空间,AT89C52足够）。
如果人工填写这些数据,将十分困难。
因此在实际的运用中,我们用C+Builder编写了机器人模拟程序,采用图形界面,预一化速度和时间信息,写入data.h,只要将其作为头文件,电机驱动程序将自动读取。
4 电路和程序特点总结
（1）一块单片机控制多个步进电机,总线分时复用。
（2）程序基于中断服务,电机工作稳定可靠。
