杆塔倾斜
输电线路铁塔倾斜原因分析及纠偏施工方法

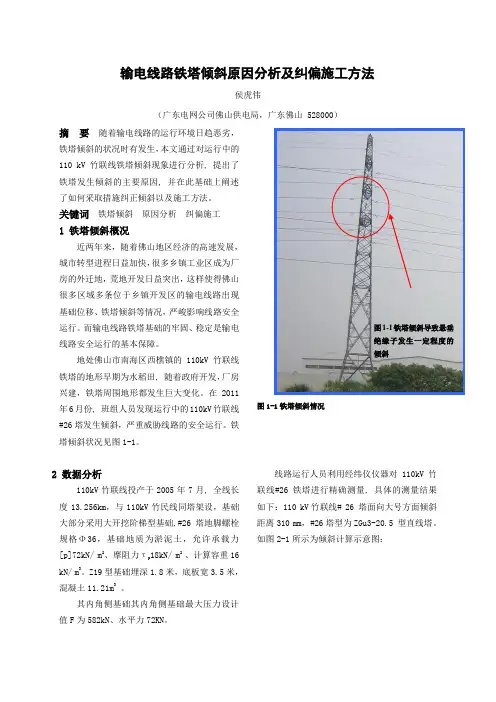

输电线路铁塔倾斜原因分析及纠偏施工方法侯虎伟（广东电网公司佛山供电局，广东佛山 528000）摘要随着输电线路的运行环境日趋恶劣，铁塔倾斜的状况时有发生，本文通过对运行中的110 kV竹联线铁塔倾斜现象进行分析, 提出了铁塔发生倾斜的主要原因, 并在此基础上阐述了如何采取措施纠正倾斜以及施工方法。
关键词铁塔倾斜原因分析纠偏施工1 铁塔倾斜概况近两年来，随着佛山地区经济的高速发展，城市转型进程日益加快，很多乡镇工业区成为厂房的外迁地，荒地开发日益突出，这样使得佛山很多区域多条位于乡镇开发区的输电线路出现基础位移、铁塔倾斜等情况，严峻影响线路安全运行。
而输电线路铁塔基础的牢固、稳定是输电线路安全运行的基本保障。
地处佛山市南海区西樵镇的110kV竹联线铁塔的地形早期为水稻田, 随着政府开发，厂房兴建，铁塔周围地形都发生巨大变化。
在2011年6月份, 班组人员发现运行中的110kV竹联线#26塔发生倾斜，严重威胁线路的安全运行。
铁塔倾斜状况见图1-1。
图1-1铁塔倾斜情况2 数据分析110kV竹联线投产于2005年7月, 全线长度13.256km，与110kV竹民线同塔架设，基础大部分采用大开挖阶梯型基础,#26塔地脚螺栓规格Φ36，基础地质为淤泥土，允许承载力[p]72kN/ m2、摩阻力τp18kN/ m2 、计算容重16 kN/ m3。
Z19型基础埋深1.8米，底板宽3.5米，混凝土11.21m3 。
其内角侧基础其内角侧基础最大压力设计值F为582kN、水平力72KN。
线路运行人员利用经纬仪仪器对110kV竹联线#26 铁塔进行精确测量, 具体的测量结果如下：110 kV竹联线# 26 塔面向大号方面倾斜距离310 mm，#26塔型为ZGu3-20.5 型直线塔。
如图2-1所示为倾斜计算示意图：图1-1铁塔倾斜导致悬垂绝缘子发生一定程度的倾斜2.1 规程要求根据《输电线路运行规程》得知：正常杆塔倾斜最大允许值如下表所示(见表2—1)表2—1 正常杆塔倾斜最大允许值2.2 倾斜度计算查《输电线路测量规程》得知：杆塔倾斜度计算公式为： G= E/H ×100％ 式中 G ——倾斜度，％；E ——倾斜后偏移距离，mm ； H ——对应的高度，mm 。
电力线路杆塔倾斜的原因分析
近年来.随着国民经济及城乡居民生活水平的快速发展，用电增速较快，电网改造投入资金较多，新建、改造的电力线路相应较多，但是部分电力线路投运不长吋间，不少杆塔出现倾斜的现象,严重影响电网安全运行。
笔者通过对杆塔倾斜的原冈进行调查研究.分析总结以F主要原因.并提出相应樂玫措施.取得良好效果°1杆塔基坑挖出的土壤不按规程回填杆塔基坑挖出的上壤未按规程冋填是最4要的主持-朱宀电力设备坷:木T NONGCUN DTANGONG 实际施工时，普遍存在未破碎冻土即回填的现象，这样即使打夯也不可能达到设计要求。
以上情况造成的后果：口后木夯的碎冻土经过高温解7东后形成非常松软的冋填土，再经过雨季及农川灌溉的水的作川，形成自然沉降，杆塔抗倾覆力下降.达不到设汁要求，电力线路经过大风等极限水平荷载作用后，形成杆塔倾斜现象。
2施工时基坑定位不准确杆塔及拉线基坑疋伎不准确.在农村配电线路中电力线路軒塔倾斜的原因分祈(272600)国网山东梁山县供电公司张玉玺(272100)国网山东济宁供电公司张锐原因.据统订-.该原因占杆塔倾斜总数的61%，。
冋填上不合格的悄况人体分为以下几种。
1.1回填土夯不实，夯不透回填时不按照规程分层，造成回填土夯不实.夯不透。
规程规定杆塔基坑冋填土应按每20—30cm分层夯实"施工方为了节省人工，追求更人刊润，冋填土每层大多达到50cm,遇到卡盘、地盘时，回填土调整不均匀，存在死角空隙。
按照杆塔施工规程，回填时应该全面打夯，砸实回填土。
但是，实际工程中普遍存在打夯面覆盖不伞，打夯强度不够等现象，造成回填土夯不实.夯不透。
更有甚者，从底到顶桀个回填过程根本不分层、不打夯。
1.2剩余土壤堆放不规范、不整齐按照文明施工要求，分层夯实后剩余土应该平整对称地堆放在杆塔基坑上Iflf，时问久了,土壤白然沉降。
实际施工现场，回填土是工程收尾阶段，相关监督人员容易忽视缺位.施工人员冋填土堆放的多数不平整、不对称.甚至基坑未与原地面填平就不冋填了，剩余土壤散落在田地里"这样就造成杆塔埋设深度达不到设计耍求，特别是杆塔基坑回填土白然沉降后低于原地面吋,杆塔右效埋设深度史是减少许多，杆塔抗倾覆力矩减少，造成FI后杆塔倾斜"以匕现象还造成田地高低不平，群众耕作不方便，影响电网企业形象.更有甚者发牛：投诉爭件.如果不妥善解决.容易与群众产牛.矛丹，以致多年后再从群众川地里施工，都非常困难。
铁塔倾斜测量及计算公式
铁塔倾斜测量与计算公式一、什么叫杆塔倾斜？什么叫杆塔倾斜率？由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象叫杆塔倾斜。
杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数。
二、杆塔倾斜测量意义：运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。
三、杆塔倾斜测量方法一：1、使用经纬仪测量时，测量横线路方向倾斜，应将仪器支在距杆塔高度约1.5倍的地方，与前后杆塔对应三点成一线的位置确定测量桩位。
2、经纬仪镜中线瞄准电杆边缘线，俯视电杆根部，测量其偏移的差值，即为电杆的倾斜距离。
3、经纬仪镜中线瞄准铁塔中线挂线点螺栓1/2处，或铁塔纵向轴线位置，俯视铁塔根部，做一标志，然后测量铁塔基准根开距离，取根开1/2作基准标点，测量标点与其准标点的差即为铁塔的倾斜距离。
1、杆塔检查一般主要有杆塔横担水平度检查，水泥杆垂直度检查和铁塔倾斜测量等内容。
2、主要介绍铁塔倾斜的检查，铁塔倾斜的测量主要是对已经组立完成和架线完成后的铁塔进行倾斜度的检查，规范要求一般直线塔倾斜率0.3%，高塔0.5%，转角塔、终端塔不应向受力侧倾斜。
倾斜值：绝对尺寸 =倾斜率：相对尺寸 = 倾斜值∕视点高 H*0.003 注意：倾斜率测量视点高度应考虑接腿长度的影响五、杆塔测量方法三：说明：A 、B 两点应在铁塔的正或者侧面中心线上，以此两点作为观测铁塔的倾斜率。
1、为了测量精确，首先将仪器置于铁塔中心线延长线上（可稍微偏移，但不可偏移过多）， 距离为铁塔全高等长以上。
2、测量A 点，得一竖直角∠1，在此将仪器水平制零：3、在步骤2的基础上（此时水平角度为0°），测量B 点（水平线轴），测得竖直角∠2；4、在步骤3的基础上，观测铁塔B 点为左或者右偏移，如图测得为右偏移，转动水平制动微调，测得水平角∠3。
铁塔的倾斜率为tan ∠3/tan(∠2-∠1)cos ∠2铁塔倾斜量＝倾斜率*铁塔全高。
输电线路杆塔学习及倾斜测量
(2)
Db≤5hbd
式中 Db——地线水平线间距离；
(2-9)
hbd——地线与导线间的垂直投影距离，如图2 - 7所示。
(3)
在雷电过电压气象条件下（气温+15℃，无风），应保证档距中央导线与地线之间距离满足
s≥0.012L+1(m) (2- 10) 杆塔断面上导线与地线间的垂直距离hbd =hb+d-b，根据第（1）条规定，有
式中Pd——个水平档导线上的风荷载； Gd——个垂直档的导线重量； Pj——绝缘子串风荷； Gj——绝缘子串的重量。
二、杆塔外形尺寸确定
(2)正常运行电压、操作过电压和雷电过电压气象条件下空气间隙校验
在正常运行电压，操作过电压和雷电过电压三种气象条件下，相应的风荷使绝缘子串风偏一定角度，使得导线与杆塔 部分（杆塔身、拉线、脚除钉等）空气间隙距离减小。为了确保导线“（带电体）与杆塔部分（接地体）之间的空气间隙 不被击穿，须对初步设计的塔头部尺寸进行校验。按照初步确定的线间距离画出塔头。按风偏角公式计算三种气象条件的 绝缘子串风偏角：正、操和雷(正>操>雷)，根据下表查取三种气象条件的空气间隙值R正、R操和R雷（R正< R操< R雷）；根据计算出的风偏角，标出绝缘子串的相应位置，根据绝缘子串长度，确定风偏后相应的导线挂点位置；分别以 相应风偏下的导线挂点为圆心，以各自规定的最小空气间隙值为半径，画间隙圆，如下图所示。验证间隙圆是否与杆塔部 分相切或相离，若不满足要求，需要调整或加大塔头横向尺寸。一般来说，操作过电压和雷电过电压情况下的间隙圆控制 着塔头横向尺寸。
二、杆塔外形尺寸确定 3、杆塔呼称高H的确定：
杆塔的呼称高是指杆塔下横担下缘到设计地面的垂直距离，用H表示。杆塔呼称高 的确定主要是考虑导线与地面、建筑物、树木、铁路、道路、河流、管道、索道、 各电压等级的电力线路的安全距离的要求。
测量杆塔倾斜度作业指导书
测量杆塔倾斜度作业指导书1 适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上测量杆塔倾斜度的作业。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GB 50233—2005 110～500kV架空电力线路施工及验收规范GB 50026-93 工程测量规范DL 409—91 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)Q/CSG 21011-2009 输电线路运行管理标准Q/CSG-EHV 20201－2009 超高压输电公司输电线路运行管理标准实施细则（试行）3 作业准备3．1作业人员要求序号内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。
2 测量人员应具备熟练操作测量仪器的技能和掌握线路运行测量基础知识及计算方法，经过专门培训。
3 登塔人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。
4 作业人员身体健康、精神状态应良好，并无妨碍工作的病症。
5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。
3．2 作业人员组织序号人员分工人数备注1 工作监护人 12 仪器操作员 13 塔上作业人员 14 配合人员 13．3工具材料序名称型号单位数量备注1 经纬仪或全站仪台 12 三脚架付 13 钢卷尺3m 把 24 科学计算器台 15 砍刀或斧头把 16 个人工具套 44作业所需时间不含前往工作地点的时间，完成该项工作所需要时间约30分钟/处。
5作业安全及预防控制措施5.1风险分析风险范畴风险名称风险级别风险来源预防控制措施安全人员坠落高作业人员登杆塔过程中登杆塔前检查人员精神状态是否良好，检查杆塔构件、脚钉等攀爬物结构是否良好、牢靠；系好安全带。
地铁供电系统中柔性接触网常见故障和防范措施解析

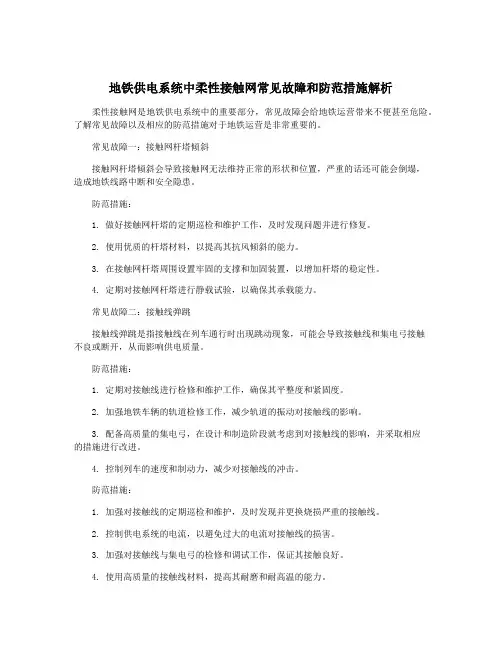

地铁供电系统中柔性接触网常见故障和防范措施解析柔性接触网是地铁供电系统中的重要部分，常见故障会给地铁运营带来不便甚至危险。
了解常见故障以及相应的防范措施对于地铁运营是非常重要的。
常见故障一：接触网杆塔倾斜接触网杆塔倾斜会导致接触网无法维持正常的形状和位置，严重的话还可能会倒塌，造成地铁线路中断和安全隐患。
防范措施：1. 做好接触网杆塔的定期巡检和维护工作，及时发现问题并进行修复。
2. 使用优质的杆塔材料，以提高其抗风倾斜的能力。
3. 在接触网杆塔周围设置牢固的支撑和加固装置，以增加杆塔的稳定性。
4. 定期对接触网杆塔进行静载试验，以确保其承载能力。
常见故障二：接触线弹跳接触线弹跳是指接触线在列车通行时出现跳动现象，可能会导致接触线和集电弓接触不良或断开，从而影响供电质量。
防范措施：1. 定期对接触线进行检修和维护工作，确保其平整度和紧固度。
2. 加强地铁车辆的轨道检修工作，减少轨道的振动对接触线的影响。
3. 配备高质量的集电弓，在设计和制造阶段就考虑到对接触线的影响，并采取相应的措施进行改进。
4. 控制列车的速度和制动力，减少对接触线的冲击。
防范措施：1. 加强对接触线的定期巡检和维护，及时发现并更换烧损严重的接触线。
2. 控制供电系统的电流，以避免过大的电流对接触线的损害。
3. 加强对接触线与集电弓的检修和调试工作，保证其接触良好。
4. 使用高质量的接触线材料，提高其耐磨和耐高温的能力。
常见故障四：供电系统短路供电系统短路是指供电线路中出现电流突然增大或跳闸现象，可能会导致设备损坏、电网瘫痪甚至火灾等严重后果。
防范措施：1. 加强供电系统的定期检查和维护工作，避免设备损坏和故障引起的短路。
2. 使用高质量的绝缘材料和设备，在设计和制造阶段就考虑到防止短路的需求。
3. 配备有效的过电流保护装置，及时切断故障线路，防止短路扩大。
4. 做好供电系统的接地和接零工作，减少电流突然增大的可能性。
地铁供电系统中柔性接触网常见故障包括接触网杆塔倾斜、接触线弹跳、接触线烧损和供电系统短路等。
为什么需要输电线路杆塔倾斜监测装置？
为什么需要输电线路杆塔倾斜监测装置？电网安全运行是社会正常运转的重要保障，电网事故例如输电线路倒塔、倾斜、断线等会对居民用电、生产活动造成极大不方便。
导致输电线路杆塔倾斜的原因有很多，例如滑坡、台风、覆冰脱冰外，还与施工质量不过关、挖矿踩空有关。
杆塔附近违章施工、地质不良等都是重要因素。
输电网覆盖范围广，自然环境复杂，仅仅依靠人力来完成对数量庞大的输电线路杆塔、线路的巡检工作，难度太大。
所以需要专业设备来协助掌握输电线路情况。
（杆塔倾斜，图来源于网络）上海久壬信息科技有限公司输电线路杆塔倾斜监测装置通过双轴倾角传感器监测杆塔倾斜度，通过采集到的倾角数据，计算出杆塔的倾斜度、顺线倾斜度、横向倾斜度等。
监测主机将测量及计算结果通过3G/4G/光纤/wifi等方式传送到监测主站，结合专家知识库和各种理论模型给出杆塔倾斜情况，实现对塔基松动、地质变化引起的塔基倾斜以及由于导线不均匀覆冰、脱冰等引起的塔头倾斜进行远程监测，防止倒塔、折塔等重大事故的发生。
装置适用于采空区、沉降区和不良地质区段，如土质松软区、淤泥区、易滑坡区、风化岩山区或丘陵等。
功能特色功能目标：通过对杆塔横向倾斜、纵向倾斜数据的在线监测，结合线路设计参数给出杆塔倾斜预警信息，便于运维部门及时掌握杆塔运行情况，减少因杆塔倾斜而引发的事故；监测原理：采用双轴倾角传感器，内置高精度A/D 差分转换器，通过5阶滤波算法，从而可以测量传感器输出相对于水平面的倾斜和俯仰角度；选点原则：煤炭开采区、软土质区、山坡地，易发生冰灾、雪灾、滑坡区域，气候恶劣、沙漠地带、河床地带等不良地质区；精确测量：采用双倾角传感器设计，在塔身2/3横担处及塔顶处各安装一个倾角传感器，并做前端计算，综合得出一个比较精确的杆塔倾斜数据；自动采集：自动采集、发送和存储杆塔倾斜数据；智能分析：自动识别并剔除干扰数据；超长续航：产品超低功耗，满足无日照30日工作时长；加密通信：支持多厂家硬件加密芯片，支持I1/国网/南网/MQTT协议；通讯灵活：三网通2G/3G/4G/5G，网口，光纤；远程控制：支持远程升级、查询/设置，支持状态自检，维护便捷。
电力线路测绘中的杆塔倾斜测量技巧与数据处理
电力线路测绘中的杆塔倾斜测量技巧与数据处理电力线路是人们生活中不可或缺的基础设施之一，在电力线路的建设过程中，杆塔的倾斜测量是非常重要的环节。
因为杆塔的倾斜会直接影响电网的稳定运行和安全性。
本文将介绍电力线路测绘中的杆塔倾斜测量技巧与数据处理方法。
首先，在进行杆塔倾斜测量之前，我们需要准备一些必要的设备。
一般来说，我们需要使用三脚架、测量仪器、测角仪等设备。
这些设备可以帮助我们准确地测量杆塔的倾斜角度。
在进行测量之前，我们需要先选择一个合适的测量点。
通常情况下，我们选择杆塔的顶部作为测量点，因为这样可以更准确地反映杆塔整体的倾斜情况。
测量时，我们需要将三脚架稳固地放置在地面上，并将测量仪器固定在三脚架上。
然后，我们可以通过测量仪器来测量杆塔的倾斜角度。
在测量过程中，我们需要注意保持仪器的水平和稳定，以免影响测量结果的准确性。
对于杆塔倾斜测量数据的处理，我们可以使用传统的数学方法进行计算。
首先，我们需要将测得的倾斜角度转化为弧度，然后可以利用三角函数来计算出杆塔倾斜角度的正切值。
通过计算正切值，我们可以得到杆塔的倾斜角度以及方位角。
此外，我们还可以利用一些数据处理软件来对测量数据进行处理。
这些软件可以帮助我们更直观地观察和分析数据，提高数据处理的效率和准确性。
在使用这些软件时，我们需要将测量数据导入软件，并选择适当的算法和方法进行数据处理和分析。
通过这些软件，我们可以得到更详细和全面的测量结果，并且可以进行更深入的数据分析和比较。
除了传统的数学方法和软件处理方法，我们还可以使用一些新兴的测量技术来进行杆塔倾斜测量。
例如，使用无人机进行测量可以大大提高测量的效率和准确性。
无人机可以搭载高精度测量仪器，通过悬停在杆塔附近进行测量，可以更全面地获取杆塔的倾斜数据。
此外，无人机还可以配备摄像头和图像处理软件，可以通过拍摄杆塔的照片进行三维重建和测量，进一步提高测量的精度和全面性。
综上所述，电力线路测绘中的杆塔倾斜测量是一项非常重要的工作。
杆塔倾斜技术方案
杆塔倾斜技术方案引言杆塔是电力输配电线路中的重要基础设施，它起到支撑输电线路和绝缘子串的作用。
然而，由于各种原因，杆塔在使用过程中可能会出现倾斜的情况，这不仅会给输电线路的安全运行带来风险，还会影响杆塔的结构稳定性。
因此，为了保证输电线路的正常运行和杆塔的正常使用，需要采取相应的杆塔倾斜技术方案。
本文将介绍一种用于杆塔倾斜纠正的技术方案。
技术方案概述本技术方案的主要目标是通过使用特定的工艺和设备来纠正杆塔的倾斜，恢复杆塔的垂直状态。
具体步骤如下：1.倾斜检测：首先，需要使用倾斜检测仪器对杆塔进行倾斜检测，获取当前杆塔的倾斜程度和方向。
2.施工准备：根据倾斜检测结果，确定倾斜纠正的具体方案，包括所需的设备和材料等。
同时，需要清理杆塔周围的障碍物，确保施工的顺利进行。
3.杆塔固定：采用专业的固定设备，将杆塔进行固定，避免进一步的倾斜。
4.纠正杆塔倾斜：根据倾斜检测结果，采用相应的纠正工艺和设备对杆塔进行倾斜纠正操作。
这可能包括使用液压装置、抗倾斜锚杆、加固钢筋等。
5.后期巩固：纠正杆塔倾斜后，需要再次进行倾斜检测，以确保杆塔已经恢复到垂直状态。
如果需要，可以使用其他巩固方法，如铜排、胶带等。
技术方案详解1. 倾斜检测倾斜检测是杆塔倾斜技术方案的第一步，它是确保倾斜纠正操作的前提。
倾斜检测仪器被安装在杆塔上，通过测量仪器上的传感器的倾斜角度，可以准确地获取杆塔当前的倾斜程度和方向。
2. 施工准备根据倾斜检测结果，确定倾斜纠正的具体方案。
这可能需要采购一些专业的设备，如液压装置、抗倾斜锚杆等，并准备所需的材料，如钢筋、混凝土等。
同时，需清理杆塔周围的障碍物，以确保施工的顺利进行。
3. 杆塔固定在进行倾斜纠正操作之前，需要先对杆塔进行固定，避免进一步的倾斜。
这可以使用专业的固定设备，如阻挡轮、垂直安全带等。
将这些设备正确安装在杆塔上，以确定杆塔的固定位置。
4. 纠正杆塔倾斜在将杆塔固定好之后，可以开始进行倾斜纠正操作。
输电杆塔倾斜监测方案
输电杆塔倾斜监测方案
方案背景
输电线路走廊地质、气象环境复杂，常伴随冰灾、雪灾、泥石流、山体滑坡、暴雨、强风等自然灾害的发生，容易引发杆塔倾斜或倒塔事故。
方案需求
1、雨季长，易发生滑坡、塌陷、泥石流区域。
2、温度低，易发生冰灾、雪灾区域。
3、强风多，杆塔易变形、倒塌区域。
方案介绍
四信输电杆塔倾斜监测方案由前端监控装置和远程平台两部分组成，前端装置包含倾角传感器、微气象传感器、控制主机、风能和太阳能设备，平台端包括服务器、屏幕墙、移动设备等。
风能和太阳能设备为控制主机和传感器提供电源，控制主机实时获取倾角传感器和微气象传感器采集的杆塔倾斜状态及环境气象数据并传送给服务器，服务器实时分析数据，最终在大屏幕或移动终端上查看数据。
方案价值
全方位采集数据
前端监控装置可全面采集杆塔横向、顺线倾斜数据;同时采集温度、湿度、风速、风向、雨量、气压等数据。
远程调控，现场还原更便捷
后台系统软件采用B/S和C/S混合模式设计，线路管理人员通过Internet网络可随时远程浏览现场视频，远程控制摄像机方位，大大提升了线路监测工作的便捷度。
应用案例。
杆塔倾斜计算范文
杆塔倾斜计算范文杆塔的倾斜是指杆塔在竖直方向上的偏移角度，这是一个常见的问题。
在电力传输、电缆通信、无线通讯等领域中，杆塔的倾斜会对系统的性能和安全产生重要影响。
因此，了解杆塔倾斜的计算方法对于工程设计和维护至关重要。
一、杆塔的几何特征杆塔的几何特征是进行倾斜计算的基础。
主要包括杆塔的高度、倾斜角度、底部宽度等。
1.杆塔的高度：杆塔的高度是指从地面到杆塔顶部的垂直距离。
一般情况下，杆塔的高度是已知的。
2.倾斜角度：杆塔的倾斜角度是指杆塔相对于竖直方向的偏移角度。
在实际应用中，通常通过测量杆塔顶部和底部的水平位移来确定杆塔的倾斜角度。
3.底部宽度：杆塔的底部宽度是指杆塔底部的宽度或者底座的宽度。
这个参数可以影响杆塔的稳定性和倾斜的程度。
二、杆塔的荷载情况杆塔的荷载情况是进行倾斜计算的重要因素。
主要包括水平荷载和垂直荷载两个方面。
1.水平荷载：水平荷载主要来自于风载荷。
风作用是引起杆塔倾斜的主要原因，因此需要对风的强度、风向、杆塔的表面积等因素进行评估和计算。
风的强度可以根据气象数据来确定，活载标准中一般有相应的规定。
在计算水平荷载时，可以采用EC3标准等相关计算方法。
主要考虑的是杆塔顶部和底部的风荷载以及杆塔本身的抗风扭矩能力。
2.垂直荷载：垂直荷载主要包括自重和导线的重力荷载。
自重可以通过杆塔的几何参数和杆塔材料的密度来计算。
导线的重力荷载一般已经给定。
三、土壤的力学特性土壤的力学特性是进行倾斜计算的另一个关键因素。
主要包括土壤的承载力、摩擦力等。
1.承载力：土壤的承载力是指土壤在一定条件下承受外部力所能达到的极限。
在计算杆塔的倾斜时，需要确定杆塔基础和土壤之间的摩擦力和抗力。
一般情况下，土壤承载力可以通过现场勘探、实验室测试或者文献资料查找来确定。
2.摩擦力：摩擦力是指杆塔和土壤之间的摩擦力，它可以抵抗杆塔的倾斜。
摩擦力的大小与土壤的物理特性、杆塔的几何参数等因素有关。
根据以上信息，可以进行杆塔倾斜的计算。
输电线路杆塔倾斜的原因分析及控制措施
输电线路杆塔倾斜的原因分析及控制措施摘要:随着近些年生活质量的大幅度提升,对用电需求也不断增高,供电质量也逐渐受到社会各界重视。
在电力事业发展过程中,输电线路的施工建设是电力工程项目的主要组成环节,其杆塔结构的科学设计也是至关重要的,对于电网的供电质量有着较大影响。
因此,在电力项目输电线路的施工环节中,相关技术人员应有效结合实际问题选用恰当的科学技术设计其杆塔结构,从而确保输电线路的安全使用与稳定运行。
关键词:输电线路;杆塔结构;设计技术在社会经济发展的现今阶段,用电规模逐步扩增,电力工程项目也不断增多。
并且在输电线路项目建设的费用比例中,杆塔结构一般占据30%及以上的建设费用,其对于输电线路的质量建设与经济效益有着重要影响。
为确保我国输电电网的质量建设,相关电力工程单位管理人员应加强对输电线路杆塔结构设计的重视,深入分析其各类影响因素,引进并优化先进的科学技术,合理设计施工方案,从而确保其安全性与可行性,进一步保障输电线路的长期稳定运行。
一、相关概述在输电线路建设中,杆塔是用于架空并支撑线路的主要支撑物,可有效保障地面与输电线路之间的安全距离，并预防外力的不良影响如恶劣天气、人为破坏等,有效减少供电故障的发生。
同时杆塔结构设计还符合绝缘安全要求,进一步保障输电线路的稳定运行与安全使用。
输电线路杆塔的主要施工材料一般包括钢材混凝土或钢筋混凝土、钢管塔、钢管杆等,另外还包括架空地线、绝缘子串等。
另外,输电线路杆塔在实际应用中易受所处地势与环境变化的影响,因此,在杆塔结构设计中,相关技术人员应结合实际采用不同技术科学制定施工方案,从而保障输电线路杆塔的安全荷载与质量建设。
高压电塔线是通常对风敏感的结构,需要研究输电线路的设计,以确保输电线路结构在风荷载作用下安全可靠地运行。
目前,一些研究人员比较了我国输电线路的风荷载与一些主要外国的风荷载,总的结论是,我国输电线路的风荷载比其他国家的标准高度变化敏感,只有在塔高较低时,风荷载和塔线荷载较接近其他国家的标准结算结果,而高度较高(大于60米)时,国家标准计算结果较高。
杆塔倾斜测量讲稿
杆塔倾斜测量讲稿云南省目录一、测量目的和适用范围二、规范要求三、主要工器具四、计算方法五、测量步骤杆塔倾斜测量讲稿一、测量目的和适用范围1.测量目的：1.1 线路投运前，随竣工验收一起对杆塔倾斜进行测量，测量重点是终端塔和耐张塔。
可以及时发现杆塔倾斜存在的缺陷，让施工方及时处理，确保线路投运后的安全运行。
1.2 线路投运后，当发生滑坡、沉陷等地质灾害或外力破坏时，对杆塔进行倾斜测量，可以为事故分析提供准确数据，也可以为采取临时措施和永久措施提供判断的依据。
2.适用范围：本测量方法适用于所有角钢塔，计算方法适则适用于所有塔型。
二、规范要求1.《110-500kV架空送电线路施工及验收规范》（GB 50233-2005）规定：直线杆塔倾斜：一般塔≤3‰，高塔≤1.5 ‰；耐张塔、转角塔应向受力反方向侧倾斜。
高塔是指大跨越设计，塔高在100米以上的塔。
2.《架空输电线路运行规程》（DL/T 741-2010）规定：直线杆塔倾斜：50米及以上高度铁搭≤5‰，50米以下高度铁搭≤10‰；耐张塔、转角塔应向受力反方向侧倾斜。
三、主要工器具四、计算方法由于经纬仪只能测量到裤裆铁联板的位置，所以O点到最低腿高度的倾斜值需按比例计算：以视点1为例∵MO倾斜值÷MO视点高= MD倾斜值÷MD视点高∴MD倾斜值= MO倾斜值÷MO视点高× MD视点高视点1倾斜值=MD倾斜值视点2计算方法同视点1正面视点1和侧面视点1的倾斜率计算：正面视点1倾斜率=视点1倾斜值÷视点1高度×1000‰侧面视点1倾斜值=视点1倾斜值÷视点1高度×1000‰视点1高度为视点1位置到最低腿之间的高度。
正面视点2和侧面视点2的倾斜率计算：正面视点2倾斜率=视点2倾斜值÷视点2高度×1000‰侧面视点2倾斜值=视点2倾斜值÷视点2高度×1000‰视点2高度为视点2位置到最低腿之间的高度。
输电线路杆塔倾斜的原因分析及控制措施
输电线路杆塔倾斜的原因分析及控制措施摘要：当前电力行业发展速度较快，电力企业在实际发展过程中，架空送电线路塔杆与输电线路正常运行具有重要作用和意义。
但如果架空送电线路杆塔出现严重的倾斜问题，对输电线路安全运行造成重大影响，严重情况下，导致出现倒塔断线问题，在维修时，提高维修工作成本。
所以，电力企业在实际发展过程中，需提高对输电线路杆塔倾斜问题重视程度，针对影响因素全面分析和研究，采取科学合理扶正处理措施，避免对输电线路正常运行造成影响。
因此，本文主要针对输电线路杆塔倾斜原因和扶正处理措施进行分析，并提出科学合理的建议。
关键词：输电线路；杆塔倾斜；倾斜原因；控制措施；分析研究电网建设工作发展速度较快，输电线路杆塔在开展输送电能工作时，充分发挥其自身作用和价值，国家相关部门逐渐提高输电线路杆塔验收工作重视程度，对输电线路杆塔质量严格控制和管理。
但依照相关调查数据显示，现阶段多数地区在开展输电线路投运验收工作时，经常会出现线路转角杆塔倾斜超标问题。
所以，为避免对后期输电线路正常运行造成影响，开展杆塔扶正处理工作同时，现阶段多数输电线路杆塔运行过程中，遭受到外界环境因素影响，导致输电线路杆塔倾斜问题，需电力企业工作人员全面分析，采取科学合理措施，为后期扶正处理工作开展提供帮助。
1.杆塔倾斜率针对杆塔倾斜现象，主要原因由于基础不平，导致杆塔中心偏离铅锤位置。
1.1运用经纬仪测量杆塔倾斜率工作人员运用经纬测量方法，测量直线杆塔倾斜情况下，针对横向路方向倾斜数值测量，将经纬仪设备放置顺线路方向，距杆塔两倍远线路中心线，测量出准确横垂直线路方向倾斜数值。
另外，运用经纬仪测量方式情况下，将经纬仪设备放置在横线路方向，通过经纬仪设备，测量杆塔与地面之间高度。
1.2运用重锤测量杆塔倾斜率针对重锤测量杆塔倾斜值方法，需在杆塔顶部中心，用细绳吊重锤垂直地面。
量出垂肩处到杆塔之间距离，从而得出杆塔地面上部位置倾斜值。
1.3杆塔倾斜率相关规定依照国家相关规定和标准显示，转角塔应向受力反方向侧倾斜，高塔主要是通过大跨越设计工作开展，并将高度控制在100米以上，确保能够满足相关规定和标准。
浅谈优化杆塔倾斜测量及防范措施
摘要:架空线路杆塔倾斜对线路安全运行造成重大威胁，对供电公司安全生产和保障供电起到了严重的破坏作用，通过对杆塔倾斜测量和铁塔严重倾斜的原因进行深入分析,研究分析线路杆塔变化趋势，提出预防对策，制定应对措施办法，提高运营效益。
关键词:优化杆塔倾斜测量防范措施1概述随着电网运行逐步向智能化的经营模式转变，电力铁塔倾斜的危害越来越严重，如何做好杆塔倾斜测量，及对高压输电线路杆塔的倾斜状采取防范措施成为我们需要探讨和深入研究的课题。
2现状目前影响高压输电线路杆塔倾斜的因素主要有以下几个方面：2.1人为外力破坏塔基。
近年来随着金属材料的上涨，不法分子大量偷盗电力铁塔塔材、斜拉线等设备，导致塔基倒塌，输电中断。
2.2恶劣天气危害电力设施安全。
如：2007年底的冰灾让人们重新认识了覆冰的危害，大量的覆冰导致导线压断、塔基倒塌。
2.3安全距离不够和野蛮施工造成事故。
施工现场塔吊、车辆等设备穿越城区架空线路安全距离不够标准要求，严重影响城区架空线路的危害。
2.4树木成长过高压线。
导致导线压断或短路，进一步造成杆踏倾斜，严重影响了输电线路的安全。
2.5杆塔周围挖沙石或者取土。
一旦有这样的情况出现，就有可能影响塔基的稳定，造成杆塔倾斜。
3杆塔测量3.1意义3.1.1在竣工验收时，对杆塔倾斜进行测量，测量重点是终端塔和耐张塔。
这样可以及时发现杆塔倾斜存在的缺陷，让施工方及时处理，确保线路投运后的安全运行。
3.1.2线路投运后，当发生滑坡、沉陷等地质灾害或外力破坏时，对杆塔进行倾斜测量，为事故分析提供准确数据，也可以为采取临时措施和永久措施提供判断的依据。
3.2杆塔倾斜度的计算公式q=SH×1000‰式中q———倾斜度；S———倾斜值，mm；H———杆塔顶面或测量点至地面的高度，mm。
3.3正常杆塔倾斜最大允许值正常情况下，铁塔两侧的导线张力基本保持平衡。
但在铁塔两侧导线不均匀时，受力平衡状态被破坏，铁塔两侧产生张力差，铁塔会向张力大的一侧发生倾斜、弯曲，在超过一定允许值后，铁塔杆件发生拉、压破坏，导致铁塔折断、倒塌。
输电线路铁塔结构倾斜检查方法分析
输电线路铁塔结构倾斜检查方法分析摘要：输电线路铁塔的主要功能是为架空输电线，为保证线路的正常搭设，铁塔结构的稳定性有重要意义，因此应加强对铁塔结构的倾斜度检查。
本文就输电线路铁塔结构倾斜检查方法进行探究，研究铁塔的倾斜度检查方法，以期为相关铁塔维修技术人员提供有益参考。
关键词：输电线路；铁塔结构；倾斜检查方法引言：铁塔发生倾斜的原因有很多，包括：受环境中外力作用产生破坏、铁塔基础不稳定发生沉降不均，以及内部构造未达到标准等，导致电路运输受到影响。
为保证铁塔的实际作用不受影响，应在倾斜初期进行及时的调整，因此，需要维修人员能够准确地判断铁塔是否发生倾斜，以及其倾斜的程度，以便及时修整，保证线路正常运作。
1输电铁塔发生倾斜的原因和危害1.1铁塔结构倾斜输电铁塔的质量对电力的传输有着重要的影响，铁塔的倾斜方向不同会出现不同的影响和危害。
铁塔在横线路方向发生倾斜时，会导致绝缘子位置发生变化，向横向发展，与铁塔的距离较近，在电力进行运输时，带电部分不受绝缘子控制，导致出现放电现象，容易引发电气故障[1]。
铁塔向顺线路方向倾斜时，会导致塔身发生倾斜和弯曲，引起输电线的张力变大，使输电线距离地面过近，存在较大的安全隐患，严重时可能存在线路断裂的危险。
或者在铁塔发生倾斜后，绝缘子发生移位，导致地线的承受力增强，出现铁塔头部发生挠曲或横担变形的情况。
或者由于绝缘子位移变化影响地线线夹等，使不同线路在自然环境的影响下发生不同程度的滑动和垂坠现象，可能会出现碰撞，引起事故发生1.2建筑施工不符合标准施工单位在实际的施工过程中，对地基的选择不严密，其地理环境中地质密度不同，导致容易发生基础沉降不均匀的现象发生，使铁塔出现基础位移和倾斜，影响电力的传输。
或者在施工过程中，其实际的施工方式未达到标准要求，或者施工时不注意保护设备，对铁塔的外部造成破坏，同时影响整体的平衡性，或者在施工组架时，施工人员未按标准实施，导致整体的铁塔出现质量问题或安装不良，在后续的使用中，容易发生倾斜状况。
杆塔倾斜弧垂测量
铁塔倾斜测量在铁塔外四周横线路及顺线路方向架设经纬仪，从塔上部取一铁塔几何中心点，对照铁塔下部几何中心点偏差值△L，倾斜率X=△L/H，正面倾斜率X正=（（△L正1+△L正2）/2）/H；侧面倾斜率X侧=（（△L侧1+△L侧2）/2）/H；铁塔倾斜率X=√（（△L正1+△L正2）/2 ）2+（△L侧1+△L侧2）/2）2 ）/H2架线施工弧垂测量2.1 弧垂计算依据机电安装图进行计算，图上有公式，不同设计院公式可能有所不同，但要注意有一点共同的容易忽略的：F=………/cosB；前面是不考虑cosB时的弧垂计算公式，很多时候是该考虑cosB时而把它忽略了；B=tg-1（h/L），俗称高差角，考虑有地形高差时对弧垂的修正；式中：h--观测档挂线点高差；L--观测档档距。
弧垂计算需要计算多个气温条件下的弧垂值，气温及档距可采用插入法取得需要的值。
2.2 弧垂观测方法A、B两悬挂点下移尺尺a、b等于f。
对于小档距弧垂观测也通常用这种方式。
a=b=f异长法：√a+√b=2√f2.2.3、档端角度法观测2.2.3、档端角度法观测经纬仪置于悬挂点下方，测得悬挂点高差及档距，测出仪高，算出a值（仪器镜筒至悬挂点高差），算出观测角，公式如下：B悬挂点比A低时h取负，反之取正；计算出来的角度为正时为仰角，负时为俯角。
档端角度法竣工后弧垂检测公式：2.2.3、档内角度法观测弧垂紧线时观测角：竣工后弧垂检测公式：2.2.4、档外角度法观测弧垂紧线时观测角：竣工后弧垂检测公式：角度法观测注意事项：A、角度法观测的是弧垂近似值，并不一定比等长法精确，a值与f值偏差越小误差越小，偏差越大误差越大；B、采用档端角度法时，a值大于4f时失效，视线在电线上无切点，不能用角度法；C、为了防止产生大误差，当切点x ＜L/8时，不能用角度法；切点距悬挂点水平距离计算公式：档端法时，0.0625f＜a＜3.0625f4.3 紧线施工弧垂的质量要求：相间偏差对架空地线只对水平排列的同线型进行比较。
弧垂、交叉跨越及杆塔倾斜度的理论计算和测量方法(韩斌2020.2)
a l1 tg3 tg1
b l 1 l 2 t g 2 t g 1
2
f l1 tg 3 tg 1 l1 l2 tg 2 tg 1
2
结果判定
❖ 计算出实际测量弧垂，弧垂偏差为
f实 际f设 计100% f设 计
横线路方向不同侧： xx1x2 2
顺线路方向同侧： 顺线路方向不同侧：
yy1y2) 2
yy1y2 2
步骤： 1.仪器安置在线路中心线，转角在角平分线，距铁塔60-7 0米 2.仪器十字丝交点瞄准横担中点a，转动竖直度盘，接腿处 水平材处 3.量出接腿处水平材中点与望远镜竖丝距离x1 4.将仪器移至铁塔背面，同样方法量出距离x2 5.将仪器移通过中心桩至横线路方向上，同样方法量出y1、 y2 6当x1与x2在横线路方向同侧时，不同侧 7.当y1与y2在顺线路方向同侧时，当y1与y2
中，则实
档外法（隔档法）观测弧垂
l1
l2
5#
6#
a
θ3 θ2 θ1
档外（间隔一档）角度法检查弧垂
7#
b
❖ 步骤：
❖ （1）如图上图所示，经纬仪架设在间隔一档杆塔中心正下方，在杆塔明 细表中查出或测出档距L1、L2；
❖ （2）用经纬仪分别测出检查弧垂档6#挂线点的垂直角α3、7#挂线点的
垂直角α2，再测出导线弧垂最低点的垂直角α1，则
— 架空线的水平应力，N / mm2；
g — 架空线的比载，N / m * mm2。
2、观测档内一端联有耐张绝缘子串
测档内架空线一端联有耐张绝缘子串的时，如图8-4所示，观测档观测 弧垂值的计算公式为
A
f
B
直线杆塔结构倾斜允许偏差
直线杆塔结构倾斜允许偏差直线杆塔结构的倾斜允许偏差是指杆塔在运行过程中，由于各种原因产生的倾斜现象。
这个允许偏差的范围通常由设计规范或相关标准规定，并以一定的数值方式表达。
下面将从倾斜的原因、倾斜的影响以及如何控制倾斜三个方面进行阐述。
首先，直线杆塔结构的倾斜常常由以下几个原因引起：土质不良、地基沉降、强风作用、温度变化等。
土质不良是导致杆塔倾斜的主要原因之一，例如在软弱土层中，由于荷载超过土壤承载力，导致杆塔下沉和倾斜。
地基沉降也是造成杆塔倾斜的重要原因，这种沉降往往是由于不均匀沉降或地基沉降引起的。
强风作用是杆塔倾斜的常见原因之一，特别是在大风区域，强风可能会导致杆塔的倾斜。
另外，温度的变化也会造成杆塔的倾斜，由于材料的热膨胀和冷缩，杆塔可能会出现倾斜现象。
其次，直线杆塔结构的倾斜会对其运行产生一定的影响。
首先，杆塔的倾斜会导致导线的张力和角度的变化，从而对输电线路的运行产生一定的不利影响。
其次，倾斜的杆塔可能会影响整个杆塔结构的稳定性，从而增加了杆塔的倒塌风险。
此外，倾斜的杆塔也会增加输电线路的振动和摆动，进一步影响输电线路的安全运行。
最后，为了控制直线杆塔结构的倾斜，需要采取一系列的措施。
首先，应选择合适的材料和结构设计，以提高杆塔的抗倾斜能力。
其次，可以采用加固和修复措施，例如加固杆塔的基础，以提高其抗倾斜能力；对已经倾斜的杆塔进行修复和恢复，使其恢复原来的位置和姿态。
此外，对于风区和温度变化较大的地区，还可以采取一些防护措施，例如设置防风挡板和膨胀节等，以减小倾斜的影响。
最后，定期进行杆塔的巡检和监测，及时发现和处理倾斜情况，以确保输电线路的安全运行。
综上所述，直线杆塔结构的倾斜是一种常见的现象，其允许偏差的范围会受到设计规范和相关标准的限制。
合理控制杆塔的倾斜是确保输电线路安全运行的重要措施，需要从杆塔的设计、加固修复和监测等方面进行综合考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着电网建设的加速和市场经济的推进，输电线路杆塔倾斜对电网安全正常运行的危害越来越大。
我国地理分布广泛，地质条件复杂多样，当输电线路经过煤炭开采区、软土质区、山坡地、沙漠地带、河床地带等不良地质区时，在自然环境和外界条件的作用下，杆塔基础市场会发生滑移、倾斜、沉降、开裂等现象，从而引起杆塔的变形、杆塔倾斜、甚至倒塔断线。
杆塔倾斜将造成杆塔导地线的不平衡受力，引起杆塔受力发生变化，造成电气安全距离不够，影响线路正常运行，给人们的正常生产和生活带来严重影响，并造成了巨大的经济损失。
我司研发的FH-9001型杆塔倾斜在线监测系统利用最新的MEMS传感器技术和无线通信技术，对位于冰灾、雪灾、泥石流、山体滑坡多发区、煤矿采空区等不良地质区域内电线杆塔，进行双向倾斜角度（平行于线路方向和垂直于线路方向）实时监测。
当杆塔倾斜角度超过设定的阈值时，系统能够通过
GSM/CDMA/GPRS/4G网络及时将预/告警信息发送给监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。
该系统采用太阳能电池板+蓄电池供电方式，安装方便。
投入运行后，可使运营部门及时掌握杆塔工作情况，以有效防止因杆塔倾斜而引发的事故。
本设备也可应用于桥梁、大坝、建筑物等对象的倾斜监测.
产品特性
采用进口双轴MEMS传感器，测量精度高；
采用太阳能供电系统供电，安装维护方便；
通信方式灵活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS/4G网络；
为工业级产品，采用防水金属外壳，适应于各种恶劣气候的环境；
系统采用低功耗设计，采用动态电源管理策略以满足节电要求；
配备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对杆塔状态进行趋势分析；
支持受控采集方式和自动采集方式，可通过后台软件设置采样间隔（5分钟-24小时），支持采样手机进行数据查询和报警接受；
满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》
（Q/GDW-242-2010）。
技术指标
倾角测量范围：双轴±30°（可选±15°、±60°或±90°）；
倾角测量误差：≤±0.1°；
倾角测量分辨率：±0.01°；
工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；
防护等级：IP65；
工作功耗：≤1W；待机功耗≤0.1W；
供电方式：太阳能+蓄电池，输入电压＋12～24V；
电池使用寿命：≥3年，无外部充电时最多可连续供电30天以上；
重量：≈3kg；(不包含蓄电池)
适用对象：10KV~500KV输电线、通信铁塔、广告牌、塔吊、建筑物等
后语
杆塔作为电力重要的基础设施,在大部分电网安全事故中，都包含有杆塔的倒塌，
断线等隐患。
能够实时监测杆塔状态，便于提前预判杆塔的受力情况，进行必要的预防措施.
想了解公司详情及更多产品信息，欢迎致电或浏览武汉风河智能官网。
武汉风河小陈1/8/0/7/1/5/0/0/2/9/5
扣扣：2/9/0/1/5/8/3/1/3/7。
