滚珠丝杠精度等级
滚珠丝杆精度分类
滚珠丝杆精度分类滚珠丝杆是一种常见的传动装置,广泛应用于机械设备中。
滚珠丝杆的精度分类是评估其质量和性能的重要指标之一。
本文将从滚珠丝杆的精度分类、常见的精度等级以及精度对应的应用领域等方面进行介绍和分析。
滚珠丝杆的精度分类主要有三类,分别是C级、P级和H级。
C级是滚珠丝杆的一般精度等级,适用于一般机械传动装置。
P级是滚珠丝杆的高精度等级,适用于对传动精度要求较高的机械设备。
H级是滚珠丝杆的超高精度等级,适用于对传动精度要求极高的机械设备。
在滚珠丝杆的制造过程中,需要通过一系列的工艺来保证其精度。
首先是材料的选择,滚珠丝杆需要选择优质的材料,如合金钢等,以保证其强度和刚性。
其次是加工工艺,滚珠丝杆的加工需要采用精密的数控机床进行,确保加工精度和表面质量。
最后是装配工艺,滚珠丝杆的组装需要严格按照要求进行,保证各个部件之间的配合精度。
在滚珠丝杆的精度分类中,C级是最常见的等级。
C级的滚珠丝杆广泛应用于一些一般要求的机械设备中,如数控机床、印刷机、包装机等。
这些设备对传动精度要求一般较低,C级的滚珠丝杆已经能够满足其需求。
P级是高精度等级,适用于对传动精度要求较高的机械设备。
比如高精度的数控机床、精密仪器仪表等。
这些设备对传动精度要求较高,需要使用P级的滚珠丝杆来保证其精度和稳定性。
H级是超高精度等级,适用于对传动精度要求极高的机械设备。
比如光学设备、精密测量仪器等。
这些设备对传动精度要求极高,需要使用H级的滚珠丝杆来保证其精度和稳定性。
除了精度等级的分类外,滚珠丝杆的精度还与其尺寸、形状、表面质量等因素有关。
滚珠丝杆的精度越高,其制造成本也相应增加。
因此,在选择滚珠丝杆时,需要根据实际需求和经济条件进行合理选择。
滚珠丝杆的精度分类对于评估其质量和性能具有重要意义。
不同精度等级的滚珠丝杆适用于不同的机械设备,能够满足其传动精度的要求。
在选择滚珠丝杆时,需要综合考虑其精度等级、尺寸、形状等因素,以选择合适的滚珠丝杆来满足实际需求。
滚珠丝杆精度等级
滚珠丝杆精度等级是如何划分
滚珠丝杆精度等级是如何划分的? 精密,还是会有所等级区别的,等级越高,越精密的螺杆,其价格相对的就较高了,且滚珠螺杆在其行程越长时,所能维持的精度也就越低 .
各种螺杆长度之导程误差(单位为um)如下表所示:
另外螺杆也有标示任意300mm长的精度 , 意即就是不论你的滾珠螺杆有多长 , 任取一段300mm 內之的精度皆为规格中保证之精度以內,如下表所示:
◎精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。
P5是国内标准,精度等级是5级,任意300mm行程内行程变动量为0.023mm,这个精度一般表示成P5=0.023,国产丝杆使用多。
C7是JIS标准,精度等级是7级,任意300mm行程内行程变动量为0.050mm,也就是
C7=0.050,一般日本,台湾产使用的表示方法。
由此可见P5精度要比C7精度高。
国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,不过现在台湾也出现C2和C6,这两种精度,P5
的精度等级介于C5和C7之间,与出现的C6=0.025基本可以等同。
对于你想要知道的1204 100mm这种滚珠丝杆的价格,进口和国产价格相差很多,而且要看螺母的型式,100mm是否是螺纹的长度,需要的精度,这些也都影响到价格,所以还要看具体情况才能确定价格。
滚珠丝杆精度等级是如何划分
滚珠丝杆精度等级是如何划分
滚珠丝杆精度等级是如何划分的? 精密,还是会有所等级区别的,等级越高,越精密的螺杆,其价格相对的就较高了,且滚珠螺杆在其行程越长时,所能维持的精度也就越低 .
各种螺杆长度之导程误差(单位为um)如下表所示:
行程(mm)C0级C1级C2级
C3
级
C5级
100mm以下33055818
100~200mm 3.5 4.571020
200~315mm4681223
315~400mm5791325
400~500mm68101527
500~630mm69111630
630~800mm710131835
800~1000mm811152140
1000~1250m
m
913182446
1250~1600m
m
1115212954
1600以上略 , 请自行参考相关資料
另外螺杆也有标示任意300mm长的精度 , 意即就是不论你的滾珠螺杆有多长 , 任取一段300mm 內之的精度皆为规格中保证之精度以內,如下表所示:
精度等級C0C1C2C3C5C7C10精度(E300)
(um)
3.55781850210
◎精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。
滚珠丝杆精度等级
滚珠丝杆精度等级是如何划分滚珠丝杆精度等级是如何划分的? 精密,还是会有所等级区别的,等级越高,越精密的螺杆,其价格相对的就较高了,且滚珠螺杆在其行程越长时,所能维持的精度也就越低 .各种螺杆长度之导程误差(单位为um)如下表所示:行程(mm)C0级C1级C2级C3级C5级100mm以下3 3.055818100~200mm 3.5 4.571020200~315mm4681223315~400mm5791325400~500mm68101527500~630mm69111630630~800mm710131835800~1000mm8111521401000~1250mm9131824461250~1600mm11152129541600以上略 , 请自行参考相关資料另外螺杆也有标示任意300mm长的精度 , 意即就是不论你的滾珠螺杆有多长, 任取一段300mm內之的精度皆为规格中保证之精度以內,如下表所示:精度等級C0C1C2C3C5C7C10精度(E300)(um)3.55781850210◎精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。
P5是国内标准,精度等级是5级,任意300m m行程内行程变动量为0.023mm,这个精度一般表示成P5=0.023,国产丝杆使用多。
C7是JIS标准,精度等级是7级,任意300m m行程内行程变动量为0.050mm,也就是C7=0.050,一般日本,台湾产使用的表示方法。
由此可见P5精度要比C7精度高。
国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,不过现在台湾也出现C2和C6,这两种精度,P5的精度等级介于C5和C7之间,与出现的C6=0.025基本可以等同。
滚珠丝杠的精度等级标准

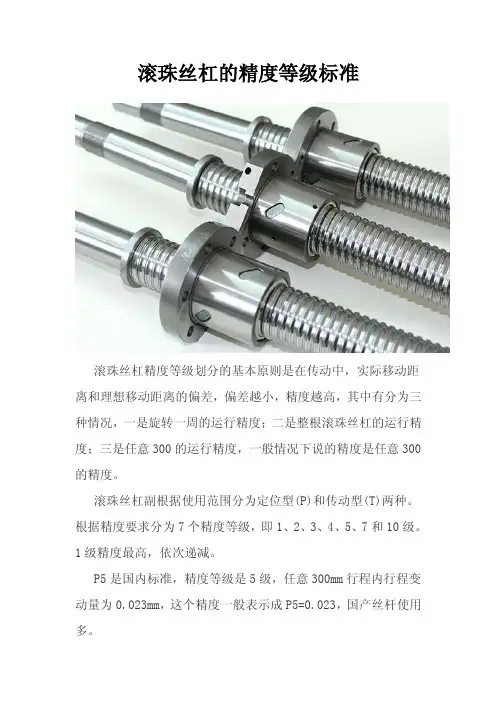

滚珠丝杠的精度等级标准
滚珠丝杠精度等级划分的基本原则是在传动中,实际移动距离和理想移动距离的偏差,偏差越小,精度越高,其中有分为三种情况,一是旋转一周的运行精度;二是整根滚珠丝杠的运行精度;三是任意300的运行精度,一般情况下说的精度是任意300的精度。
滚珠丝杠副根据使用范围分为定位型(P)和传动型(T)两种。
根据精度要求分为7个精度等级,即1、2、3、4、5、7和10级。
1级精度最高,依次递减。
P5是国内标准,精度等级是5级,任意300mm行程内行程变动量为0.023mm,这个精度一般表示成P5=0.023,国产丝杆使用多。
C7是JIS标准,精度等级是7级,任意300mm行程内行程变动量为0.050mm,也就是C7=0.050,一般日本,台湾产使用的表示方法。
由此可见滚珠丝杠的P5精度要比C7精度高。
国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,不过现在台湾也出现C2和C6,这两种精度,P5的精度等级介于C5和C7之间,与出现的C6=0.025基本可以等同。
滚珠丝杠是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。
选择定制加工滚珠丝杠认准钛浩机械,专业品质保障,因为专业,所以卓越!滚珠丝杠是工具机械和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具高精度、可逆性和高效率的特点。
由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器!。
滚珠丝杠精度等级
滚珠丝杠精度等级标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,各种螺杆长度之导程误差(单位为um)如下表所示:另外螺杆也有标示任意300mm长的精度 , 意即就是不论你的滚珠螺杆有多长 , 任取一段300mm内之的精度皆为规格中保证之精度以内,如下表所示:【机床定位精度要求与丝杠精度】的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D 级,精密级数控机床选用C级。
精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】1.螺旋线公差螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为:(1)丝杠一转内螺旋线误差;(2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差:(3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】根据机械工业部颁布的JB2886–81《机床和螺母的精度》规定,及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:4级用于精度特别高的地方,如加工中心、螺纹磨床等。
国标滚珠丝杠精度
国标滚珠丝杠精度一、滚珠丝杠的尺寸精度滚珠丝杠的尺寸精度主要指丝杠轴向间隙、丝杠轴的最大极限尺寸和最小极限尺寸的偏差。
在国标中,这些尺寸精度的等级是根据精度等级代码来表示的,例如H1、H2、H3等。
一般来说,精度等级越高,丝杠的精度就越高,制造难度和成本也就越大。
二、滚珠丝杠的形状和位置精度滚珠丝杠的形状和位置精度主要包括滚珠直径偏差、滚珠圈数偏差、滚珠螺旋线偏差和轴线直线度偏差等。
这些偏差对丝杠的使用性能和使用寿命有很大的影响。
例如,滚珠直径偏差过大可能会影响丝杠的负载能力和寿命,而滚珠螺旋线偏差过大可能会影响丝杠的运动平稳性和精度。
三、滚珠丝杠的运动精度滚珠丝杠的运动精度主要指其运动轨迹的准确性。
滚珠丝杠在传动过程中应该具有准确的传动比和运动稳定性,其误差应该控制在一定的范围内。
在国标中,滚珠丝杠的运动精度是用单个行程内的运动误差来表示的,其中包括行程长度、行程速度、反向间隙等参数。
四、滚珠丝杠的表面质量滚珠丝杠的表面质量对使用性能和使用寿命有很大的影响。
在国标中,滚珠丝杠的表面质量主要包括表面粗糙度和表面硬度两个方面。
表面粗糙度越小,表面质量就越好,摩擦阻力就越小,传动效率也就越高。
而表面硬度则会影响耐磨性和使用寿命。
五、滚珠丝杠的材料和热处理要求滚珠丝杠的材料和热处理要求对其使用性能和使用寿命有很大的影响。
在国标中,滚珠丝杠的材料一般采用优质合金钢或不锈钢制造,而热处理则包括淬火、回火、渗碳等工艺。
这些处理工艺可以改变材料的机械性能和硬度等参数,从而保证丝杠的高强度、高耐磨性和高寿命。
六、滚珠丝杠的密封性和防护要求滚珠丝杠的密封性和防护要求对其使用性能和使用寿命有很大的影响。
在国标中,滚珠丝杠的密封性和防护要求主要包括润滑剂的使用、密封装置的设置和防护装置的设置等。
这些措施可以有效地保护丝杠不受污染和磨损,从而保证其正常运转和使用寿命。
滚珠丝杠精度等级
滚珠丝杠精度等级国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,各种螺杆长度之导程误差(单位为um)如下表所示:另外螺杆也有标示任意300mm长的精度, 意即就是不论你的滾珠螺杆有多长, 任取一段300mm內之的精度皆为规格中保证之精度以內,如下表所示:【机床定位精度要求与丝杠精度】滚珠丝杠的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D级,精密级数控机床选用C级精度滚珠丝杆。
丝杠精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】1.螺旋线公差螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为:(1)丝杠一转内螺旋线误差;(2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差:(3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】根据机械工业部颁布的JB2886–81《机床梯形丝杠和螺母的精度》规定,机床丝杆及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:4级用于精度特别高的地方,如加工中心、螺纹磨床等。
滚珠丝杆的精度级别
滚珠丝杆的精度级别滚珠丝杆是一种精密丝杆,可提供高精度和高速度的线性运动。
它由滚珠与丝杆融合而成,滚珠沿丝杆螺纹轨迹运动,从而实现稳定而平滑的线性运动。
滚珠丝杆的精度级别是评估其制造质量和精度的重要指标。
下面将按照列表划分,详细介绍滚珠丝杆的精度级别及其应用领域。
一、滚珠丝杆的精度级别1. C0级:C0级滚珠丝杆是一种符合一般需求的普通精度级别,适用于一般工业应用。
它具有较低的制造成本和较为常见的尺寸规格,可满足大多数传动需求。
2. P0级:P0级滚珠丝杆是一种高精度级别,具有更高的直线运动精度和重复定位精度。
它常见于精密机床、数控机床、半导体设备等要求高精度的领域。
3. P5级:P5级滚珠丝杆是高精度级别中的一种,具有更高的直线运动精度,并适用于一些对精密度要求相对较高的领域,如精密测量设备、光学仪器等。
4. P7级:P7级滚珠丝杆是超高精度级别,具有最高的直线运动精度和最小的径向偏差。
它常见于超精密机床、光刻机、半导体制造设备等高精度要求的应用。
二、滚珠丝杆的应用领域1. 机械制造:滚珠丝杆广泛应用于各种机械设备的线性运动部件,如数控机床、自动化生产线、注塑机等。
通过滚珠丝杆的应用,可以实现高速、高精度的线性运动,提高生产效率和产品质量。
2. 测量仪器:滚珠丝杆的高精度特性使其成为各种测量仪器的理想选择,如坐标测量机、光学测量仪等。
滚珠丝杆的稳定性和重复性定位精度可确保测量结果的准确性和可靠性。
3. 半导体制造:半导体制造过程对仪器设备的精度要求非常高。
滚珠丝杆能够提供稳定且高精度的线性运动,因此广泛应用于半导体设备中的关键部件,如光刻机、切割机等。
4. 医疗设备:在医疗设备领域,如手术机器人、影像设备等,滚珠丝杆的高精度和高速度特性使其成为实现精准操作和精确成像的关键部件。
5. 其他领域:除了上述应用领域外,滚珠丝杆还广泛应用于航空航天、军事装备、光学仪器等领域,为各种高精度设备提供稳定可靠的线性运动解决方案。
滚珠丝杠技术参数
滚珠丝杠技术参数
滚珠丝杠是一种常见的传动元件,主要用于机械设备中的直线运动。
以下是滚珠丝杠的一些技术参数:
1. 基本参数:滚珠丝杠包括导丝杆和螺母两部分。
导丝杆的直
径和导程是衡量其尺寸的主要参数,一般的标准规格有:16×5、
20×6、25×5、25×10、32×6、32×10、40×8等。
2. 精度等级:滚珠丝杠的精度等级主要取决于螺母的制造精度。
一般分为C0、C1、C2、C3、C5、C7等,其中C0表示最低的精度等级,C7则为最高的精度等级。
3. 承载能力:滚珠丝杠的承载能力和导丝杆的直径有关,直径
越大承载能力就越大。
一般来说,承载能力是以N为单位表示的,常
见的有:500N、1000N、2000N、4000N等。
4. 工作温度:滚珠丝杠的工作温度一般在-30℃~+120℃之间,
具体的温度范围取决于材质和润滑方式等因素。
5. 驱动方式:滚珠丝杠的驱动方式有两种:手动和电动。
手动
滚珠丝杠需要人工转动螺母,而电动滚珠丝杠可以通过电机实现自动
转动。
6. 使用寿命:滚珠丝杠的使用寿命与运动速度、载荷大小、使
用环境、润滑方式等因素有关。
一般来说,其使用寿命可以达到几万
个小时以上。
以上是滚珠丝杠的一些常见技术参数,不同规格和品牌的滚珠丝
杠具体参数会有所不同。
正反滚珠丝杆参数
正反滚珠丝杆参数
滚珠丝杆是一种常见的机械传动元件,通常用于精密机床、自动
化设备、工业机械等领域。
滚珠丝杆可以分为正反两种类型,它们的
参数有以下区别:
1. 直径:正反滚珠丝杆的直径通常相同,一般为6mm、8mm、
10mm、12mm、16mm、20mm等。
2. 导程:正反滚珠丝杆的导程也通常相同,一般为1mm、2mm、
4mm、5mm、10mm、20mm等。
3. 精度等级:正反滚珠丝杆的精度等级不同。
正向滚珠丝杆的
精度等级一般为C5-C7级,反向滚珠丝杆的精度等级一般为C7-C10级。
4. 转动性能:正反滚珠丝杆的转动性能也不同。
正向滚珠丝杆
的转动性能一般比反向滚珠丝杆好,即负荷承受能力更高、摩擦力小、定位精度更高。
5. 适用范围:正反滚珠丝杆的适用范围也不同。
正向滚珠丝杆
适用于高精度、高负载、高速运动的场合,如数控机床、印刷机、纺
织机等;反向滚珠丝杆适用于低负载、中小速度运动的场合,如普通
机床、包装机械、自动化生产线等。
以上是正反滚珠丝杆参数的简要介绍,更具体的参数取决于具体
应用需求,使用前需对机械传动系统进行充分的设计和计算。
滚珠丝杠精度等级
滚珠丝杠精度等级国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,各种螺杆长度之导程误差(单位为um)如下表所示:另外螺杆也有标示任意300mm长的精度, 意即就是不论你的滾珠螺杆有多长, 任取一段300mm內之的精度皆为规格中保证之精度以內,如下表所示:【机床定位精度要求与丝杠精度】滚珠丝杠的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D级,精密级数控机床选用C级精度滚珠丝杆。
丝杠精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】1.螺旋线公差螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为:(1)丝杠一转内螺旋线误差;(2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差:(3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】根据机械工业部颁布的JB2886–81《机床梯形丝杠和螺母的精度》规定,机床丝杆及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:4级用于精度特别高的地方,如加工中心、螺纹磨床等。
滚珠丝杠精度等级
滚珠丝杠精度等级国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,各种螺杆长度之导程误差(单位为um)如下表所示:另外螺杆也有标示任意300mm长的精度, 意即就是不论你的滾珠螺杆有多长, 任取一段300mm內之的精度皆为规格中保证之精度以內,如下表所示:【机床定位精度要求与丝杠精度】滚珠丝杠的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D级,精密级数控机床选用C级精度滚珠丝杆。
丝杠精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】1.螺旋线公差螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为:(1)丝杠一转内螺旋线误差;(2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差:(3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】根据机械工业部颁布的JB2886–81《机床梯形丝杠和螺母的精度》规定,机床丝杆及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:4级用于精度特别高的地方,如加工中心、螺纹磨床等。
滚珠丝杠精度等级
滚珠丝杠精度等级 Revised by Hanlin on 10 January 2021国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,各种螺杆长度之导程误差(单位为um)如下表所示:另外螺杆也有标示任意300mm长的精度 , 意即就是不论你的滚珠螺杆有多长 , 任取一段300mm内之的精度皆为规格中保证之精度以内,如下表所示:【机床定位精度要求与丝杠精度】的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D级,精密级数控机床选用C级。
精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】1.螺旋线公差螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为: (1)丝杠一转内螺旋线误差; (2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差: (3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】根据机械工业部颁布的JB2886–81《机床和螺母的精度》规定,及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:4级用于精度特别高的地方,如加工中心、螺纹磨床等。
滚珠丝杆的精度级别
滚珠丝杆的精度级别摘要:1.滚珠丝杆的概述2.滚珠丝杆的精度级别分类3.滚珠丝杆的精度检测方法4.滚珠丝杆在工业中的应用5.结论正文:一、滚珠丝杆的概述滚珠丝杆是一种将转动运动转化为线性运动的机械传动装置,广泛应用于各种工业设备、机床和自动化生产线等领域。
滚珠丝杆主要由螺纹轴、螺纹滚珠和滚珠丝杆支架等组成,通过螺纹轴和螺纹滚珠之间的滚动摩擦实现转动与线性运动的转换。
二、滚珠丝杆的精度级别分类滚珠丝杆的精度级别主要分为以下几个等级:1.C5:此精度级别的滚珠丝杆适用于一般工业设备的传动,如普通机床等。
2.C4:此精度级别的滚珠丝杆精度较高,适用于对运动精度要求较高的设备,如精密机床等。
3.C3:此精度级别的滚珠丝杆精度更高,适用于高精度设备的传动,如数控机床等。
4.C2:此精度级别的滚珠丝杆精度最高,适用于超高精度设备的传动,如光学设备等。
三、滚珠丝杆的精度检测方法滚珠丝杆的精度检测主要包括以下几个方面:1.螺纹轴的径向跳动检测:通过检测螺纹轴的径向跳动,判断滚珠丝杆的轴向间隙大小。
2.螺纹滚珠的径向跳动检测:通过检测螺纹滚珠的径向跳动,判断滚珠丝杆的滚动精度。
3.螺纹轴的轴向间隙检测:通过检测螺纹轴的轴向间隙,判断滚珠丝杆的传动精度。
四、滚珠丝杆在工业中的应用滚珠丝杆在工业中的应用非常广泛,主要应用于以下领域:1.数控机床:滚珠丝杆作为数控机床的关键部件,对机床的定位精度和运动速度有重要影响。
2.工业机器人:滚珠丝杆在工业机器人中的应用,可以实现机器人的高精度、高速度的运动控制。
3.自动生产线:滚珠丝杆在自动生产线中的应用,可以提高生产线的运行效率和产品质量。
五、结论滚珠丝杆作为工业领域中重要的传动装置,其精度级别对于设备的运动精度和性能有着至关重要的影响。
滚珠丝杆的精度
滚珠丝杆的精度
简单地说精度分级是:0,1,2,3,5,7,10共7级,
日系如日本,韩国,台湾一般称C0,C1....C10
德系如德国,西班牙一般称IT0,IT1....IT10
国内厂家两中叫法都有采用的.
表示精度的参数主要是2个:
1:任意300毫米长的导程误差;
2:有效螺纹长度的累积导程误差.
你说的0.1微米误差就丝杠本身来说即使是C0级也不能达到(0级误差E=0.003),一般机械采用C7,C10级,数控设备一般采用C5,C3级(C5较多,国内大部分数控机床都是C5级),,航空制造设备,精密投影及三坐标测量设备等一般采用C3,C2精度(据我所知,国内民品市场买不到C3以上的滚珠丝杠)
另外,C7,C10级一般采用滚轧方法制造,C5级及以上采用研磨方法制造。
c1级滚珠丝杠精度指标
c1级滚珠丝杠精度指标英文回答:Precision Grades of C1 Class Ball Screws.The precision grade of a ball screw refers to its accuracy and repeatability in terms of positioning and motion. C1 is one of the most common precision grades for ball screws, indicating a high level of precision.The precision grade of a ball screw is determined by several factors, including:Lead accuracy: The accuracy of the lead, or the distance traveled by the nut per revolution of the screw, is critical for precise positioning. C1 class ball screws have a lead accuracy of ±0.01 mm/300 m m, which means that the nut will travel within ±0.01 mm of the intended distance for every 300 mm of travel.Pitch accuracy: The pitch, or the distance between adjacent threads on the screw, is also important for precision. C1 class ball screws have a pitch accuracy of±0.005 mm, which means that the distance between adjacent threads will vary by no more than ±0.005 mm.Runout accuracy: Runout accuracy refers to the wobble or deviation of the screw from a straight line. C1 class ball screws have a runout accuracy of 0.005 mm/100 mm, which means that the screw will deviate from a straightline by no more than 0.005 mm for every 100 mm of length.Axial play: Axial play refers to the amount of movement that the nut can have in the axial direction (parallel to the screw axis). C1 class ball screws have an axial play of 0.01 mm, which means that the nut can move by up to 0.01 mm in the axial direction.These precision specifications make C1 class ball screws ideal for applications where high accuracy and repeatability are required, such as:Machine tools.Robotics.Medical equipment.Aerospace applications.中文回答:C1 级滚珠丝杠精度指标。
滚珠丝杠精度等级教学内容
滚珠丝杠精度等级国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,C1,C3,C5,C7,C10这6种精度,各种螺杆长度之导程误差(单位为um)如下表所示:另外螺杆也有标示任意300mm长的精度, 意即就是不论你的滾珠螺杆有多长, 任取一段300mm內之的精度皆为规格中保证之精度以內,如下表所示:【机床定位精度要求与丝杠精度】滚珠丝杠的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D级,精密级数控机床选用C级精度滚珠丝杆。
丝杠精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】1.螺旋线公差螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为:(1)丝杠一转内螺旋线误差;(2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差:(3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】根据机械工业部颁布的JB2886–81《机床梯形丝杠和螺母的精度》规定,机床丝杆及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:4级用于精度特别高的地方,如加工中心、螺纹磨床等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
滚珠丝杠精度等级
Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
国内的等级精度分为P1,P2,P3,P4,P5,P7,P10这7个等级,JIS等级精度分为C0,
C1,C3,C5,C7,C10这6种精度,
各种螺杆长度之导程误差(单位为um)如下表所示:
另外螺杆也有标示任意300mm长的精度 , 意即就是不论你的滚珠螺杆有多长 , 任取
一段300mm内之的精度皆为规格中保证之精度以内,如下表所示:
【机床定位精度要求与丝杠精度】
的精度将直接影响数控机床各坐标轴的定位精度。
普通精度的数控机床,一般可选用D级,精密级数控机床选用C级。
精度中的导程误差对机床定位精度影响最明显。
而丝杠在运转中由于温升引起的丝杠伸长,将直接影响机床的定位精度。
当L为丝杠螺纹有效长度时,L即为方向目标值T,在丝杠图纸上标示为负值。
用户在定购滚珠丝杠时,必须提出滚珠丝杠的方向目标值。
【提高传动的精度和刚度】
主要是提高进给系统中传动零件的精度和支承刚度。
首先是保证各个零件的加工精度,尤其是提高滚珠丝杠螺母副(直线进给系统)、蜗杆副(圆周进给系统)的传动精度。
另外,在进给传动链中加人减速齿轮传动副,对滚珠丝杠和轴承进行预紧,消除齿轮、蜗杆等传动件的间隙,从而提高进给系统的精度和刚度。
对梯形丝杠的精度要求】
1.螺旋线公差
螺旋线误差是指在中径线上,实际螺旋线相对于理论螺旋线偏离的最大代数差。
又分为:
(1)丝杠一转内螺旋线误差;
(2)丝杠在指定长度上(25 mrn、100 mm或200 mm)的螺旋线误差:
(3)丝杠全长的螺旋线误差。
螺旋线误差较全面地反映了丝杠的位移精度,但由于测量螺旋线误差的动态测量仪器尚未普及,国家标准中只对3、4、5、6级的丝杠规定了螺旋线公差。
2.螺距公差
标准中规定了各级精度丝杠的螺距公差。
【丝杠的精度等级与公差】
根据机械工业部颁布的JB2886–81《机床和螺母的精度》规定,及其螺母分为6个等级,即4、5、6、7、8和9级,4级精度最高,9级精度最低,适用情况如下:
4级用于精度特别高的地方,如加工中心、螺纹磨床等。
5级和6级用作高精度的传动丝杠,如用于坐标镗床、齿轮磨床、不带校正装置的分度机构和测量仪器。
7级用作精确传动丝杠,如用于精密螺丝车床,镗床以及精密的齿轮加工机床。
8级用作一般传动丝杠,如用于普通螺丝车床、螺丝铣床等。
9级用作低精度传动丝杠,如没有分度盘的进给机构。
【丝杠精度的测量】
以丝杠精度为主要精度的机床,在机床大修前,都要对丝杠精度作一检查,以确定丝杠的修理措施,或修复,或更换.丝杠的检查分为综合检查和丝杠自身精度检查两种方法。
具体测量方法如下:
(1)按照正常工艺制造的丝杠(分和)。
最后螺纹加工由螺纹车床或螺纹磨床完成。
完工后由检查单位在丝杠检查仪上检查精度并出具报告,作为修理的依据。
(2)在机床上安置标准线纹尺.读数显微镜,丝杠转动一个螺距或数个螺距,检查丝杠的运动精度,对于机修钳工来说,此测量方法是必须掌握的。
修复后的丝杠运动精度及校正尺修正时的测量均需自己动手进行测量,进行计算,以确定机床的精度。
(3)拆下丝杠,进行清洗,首先观察丝杠的磨损情况,对丝杠的弯曲度进行检查,用齿轮卡尺测量齿厚,确定丝杠磨损程度,决定丝杠有无修复价值。
一般说来,丝杠是作为丝杠副进行加工和供应的,一旦确定了丝杠的修复或更换,那么螺母就随着丝杠的修理渠道配作了。
