fir滤波器实现方法
单片机fir滤波器算法的实现
单片机fir滤波器算法的实现单片机是一种常用的嵌入式系统电路，可以通过编程控制其功能。
其中之一的应用就是实现滤波器算法，用于信号处理和数据分析。
FIR滤波器是一种常见的数字滤波器，通过有限长度的冲激响应函数来处理输入信号。
在本文中，我将探讨单片机中FIR滤波器算法的实现。
1. FIR滤波器简介FIR滤波器，全称为有限冲激响应滤波器（Finite Impulse Response Filter），它的输出只依赖于当前和过去的输入样本，不依赖于未来的输入样本。
FIR滤波器常用于去除信号中的噪声、平滑信号、滤除频率特定的组分等应用。
2. FIR滤波器算法原理FIR滤波器的算法原理是基于信号与滤波器的卷积运算。
具体来说，FIR滤波器将输入信号与一组系数进行加权求和，得到输出信号。
这组系数称为滤波器的冲激响应函数，决定了滤波器的频率特性和幅度响应。
3. 单片机中的FIR滤波器实现步骤1) 定义滤波器的系数。
根据需要设计陷波器或带通滤波器等，确定系数的数量和取值。
2) 获取输入信号样本。
通过单片机的模数转换器（ADC）获取输入信号的模拟样本值。
3) 实现滤波器算法。
将输入信号样本与滤波器系数进行加权求和，得到输出信号样本。
4) 输出滤波后的信号。
通过单片机的数模转换器（DAC）将输出信号样本转换为模拟信号输出。
4. 单片机中FIR滤波器算法的实现要点- 系数选择：根据所需的频率响应和滤波器类型，选择适当的系数。
常见的系数设计方法包括窗函数法、最小二乘法等。
- 数据类型选择：根据单片机的数据类型和精度要求，选择适当的数据类型表示滤波器系数和输入/输出信号。
- 内存管理：考虑到单片机的资源限制，合理管理存储器来存储滤波器系数和中间计算结果。
- 实时性要求：根据实时性要求，合理选择单片机的工作频率和计算速度，确保滤波器算法能够满足实时处理的需求。
5. 我的观点和理解FIR滤波器是一种常用的滤波器算法，其在单片机中的实现能够实现信号处理和数据分析的功能。

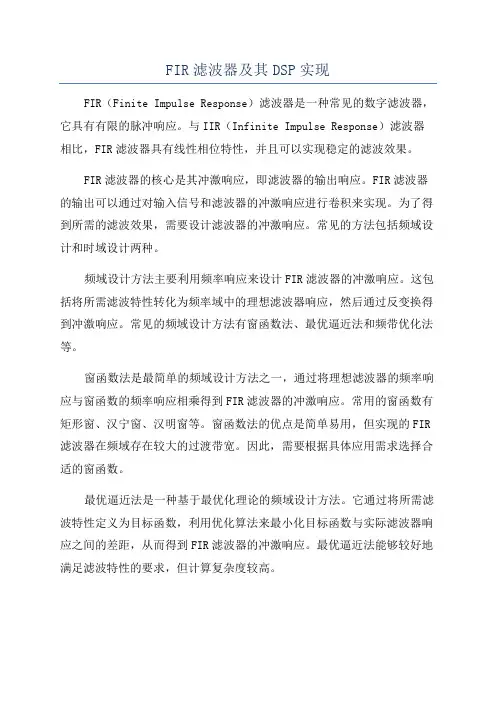

FIR滤波器及其DSP实现
FIR滤波器及其DSP实现FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，它具有有限的脉冲响应。
与IIR（Infinite Impulse Response）滤波器相比，FIR滤波器具有线性相位特性，并且可以实现稳定的滤波效果。
FIR滤波器的核心是其冲激响应，即滤波器的输出响应。
FIR滤波器的输出可以通过对输入信号和滤波器的冲激响应进行卷积来实现。
为了得到所需的滤波效果，需要设计滤波器的冲激响应。
常见的方法包括频域设计和时域设计两种。
频域设计方法主要利用频率响应来设计FIR滤波器的冲激响应。
这包括将所需滤波特性转化为频率域中的理想滤波器响应，然后通过反变换得到冲激响应。
常见的频域设计方法有窗函数法、最优逼近法和频带优化法等。
窗函数法是最简单的频域设计方法之一，通过将理想滤波器的频率响应与窗函数的频率响应相乘得到FIR滤波器的冲激响应。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
窗函数法的优点是简单易用，但实现的FIR 滤波器在频域存在较大的过渡带宽。
因此，需要根据具体应用需求选择合适的窗函数。
最优逼近法是一种基于最优化理论的频域设计方法。
它通过将所需滤波特性定义为目标函数，利用优化算法来最小化目标函数与实际滤波器响应之间的差距，从而得到FIR滤波器的冲激响应。
最优逼近法能够较好地满足滤波特性的要求，但计算复杂度较高。
时域设计方法主要通过对滤波器的冲激响应进行直接设计来实现。
常见的时域设计方法有零相位响应（Zero-Phase Response，ZPR）设计和线性相位设计。
零相位响应设计方法通过首先设计一个偶对称的冲激响应，并通过反转和平移来得到滤波器的冲激响应。
这样可以实现零相位的滤波效果。
零相位响应设计方法能够保持输入信号的相位信息，适用于对相位要求较高的应用，如音频信号处理。
线性相位设计方法主要通过对滤波器的延迟进行优化来实现。
线性相位设计方法能够使得滤波器的相位响应近似为线性函数，从而实现滤波器对不同频率的信号具有相同的延迟。
实验四FIR数字滤波器设计与软件实现
实验四FIR数字滤波器设计与软件实现
实验目的：
掌握FIR数字滤波器的设计与软件实现方法，了解滤波器的概念与基
本原理。
实验原理：
FIR数字滤波器全称为有限脉冲响应数字滤波器，其特点是具有有限
长度的脉冲响应。
滤波器通过一系列加权系数乘以输入信号的延迟值，并
将这些值相加得到输出信号。
FIR滤波器的频率响应由滤波器系数所决定。
实验步骤：
1.确定所需的滤波器的设计规格，包括截止频率、通带波纹、阻带衰
减等。
2.选择适当的滤波器设计方法，如窗函数、最佳近似法、最小二乘法等。
3.根据所选方法，计算滤波器的系数。
4.在MATLAB环境下，使用滤波器的系数实现滤波器。
5.输入所需滤波的信号，经过滤波器进行滤波处理。
6.分析输出的滤波信号，观察滤波效果是否符合设计要求。
实验要求：
1.完成FIR数字滤波器的设计和软件实现。
2.对比不同设计方法得到的滤波器性能差异。
3.分析滤波结果，判断滤波器是否满足设计要求。
实验器材与软件：
1.个人电脑；
2.MATLAB软件。
实验结果：
根据滤波器设计规格和所选的设计方法，得到一组滤波器系数。
通过
将滤波器系数应用于输入信号，得到输出滤波信号。
根据输出信号的频率
响应、通带波纹、阻带衰减等指标，评估滤波器的性能。
实验注意事项：
1.在选择设计方法时，需要根据滤波器要求和实际情况进行合理选择。
2.在滤波器实现过程中，需要注意滤波器系数的计算和应用。
3.在实验过程中，注意信号的选择和滤波结果的评估方法。
fir滤波器设计方法
fir滤波器设计方法
fir滤波器是数字信号处理中常用的一种滤波器，它可以对信号进行滤波处理，去除噪声和干扰，提高信号的质量。
fir滤波器的设计方法有很多种，下面我们来介绍一下其中的几种常用方法。
第一种方法是窗函数法。
这种方法是最简单的fir滤波器设计方法，它的原理是将理想滤波器的频率响应与一个窗函数相乘，得到fir滤波器的频率响应。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
这种方法的优点是简单易懂，计算量小，但是滤波器的性能不够理想。
第二种方法是频率抽样法。
这种方法的原理是将理想滤波器的频率响应进行抽样，得到fir滤波器的频率响应。
抽样的频率可以根据滤波器的要求进行选择。
这种方法的优点是可以得到比较理想的滤波器性能，但是计算量较大。
第三种方法是最小二乘法。
这种方法的原理是通过最小化滤波器的误差平方和来得到fir滤波器的系数。
这种方法可以得到比较理想的滤波器性能，但是计算量较大。
第四种方法是频率采样法。
这种方法的原理是通过对滤波器的频率响应进行采样，得到fir滤波器的系数。
这种方法可以得到比较理想的滤波器性能，但是需要进行频率响应的采样，计算量较大。
以上是fir滤波器的几种常用设计方法，不同的方法适用于不同的滤波器要求。
在实际应用中，需要根据具体的情况选择合适的设计
方法，以得到满足要求的fir滤波器。
设计fir滤波器的方法
设计fir滤波器的方法
设计FIR滤波器的方法主要有以下几种：
1. 正交法：根据滤波器的频率响应要求，将滤波器的频率特性分解成一系列正交基函数，然后通过选取适当的基函数系数来确定滤波器的频率响应。
2. 窗函数法：根据滤波器的频率响应要求，在频域上选取一个窗函数，然后通过窗函数的傅里叶变换来确定滤波器的频率响应。
3. 最小二乘法：根据滤波器的频率响应要求，通过最小化输入输出误差的平方和，利用最小二乘法来确定滤波器的系数。
4. 频率采样法：根据滤波器的频率响应要求，在频域上选取一些特定的频率点，并指定这些点的增益值，然后通过求取这些频率点上的插值样值，从而确定滤波器的系数。
在实际应用中，常常根据具体的滤波器设计要求和计算复杂度的考虑，综合考虑以上方法，采用相关算法进行FIR滤波器的设计，如窗函数法与最小二乘法的结合，频率采样法与正交法的结合等。
FIR滤波器设计与实现
FIR滤波器设计与实现FIR滤波器的设计可以分为两个部分：滤波器的规格确定和滤波器的设计方法。
在滤波器的规格确定阶段，需要确定滤波器的通带、阻带、过渡带等参数。
这些参数的确定通常是根据具体应用需求来确定的。
在滤波器的设计方法阶段，常用的方法有频率采样法（也称为窗函数法）、最优化法（如最小均方误差法）和多项式逼近法等。
这些方法的选择通常依赖于滤波器的规格和设计的要求。
对于FIR滤波器的实现，常用的方法有直接实现法、级联实现法和并行实现法。
直接实现法是最简单直观的实现方法，它根据滤波器的差分方程直接计算输出信号。
级联实现法是将滤波器划分为多个级联的二阶或一阶滤波器，通过级联计算可以减小滤波器的阶数，从而减少计算量。
并行实现法是将输入信号分成多个并行的分支，每个分支都经过一个独立的滤波器，然后将各个滤波器的输出信号相加得到最终的输出信号。
这些方法的选择通常依赖于滤波器的计算复杂度和实现的要求。
FIR滤波器的设计与实现需要考虑的问题有很多，如滤波器的阶数选择、滤波器的性能要求、滤波器的实时性要求等。
滤波器的阶数选择与滤波器的频率响应和计算复杂度有关，一般来说，阶数越高，频率响应越接近理想滤波器，但计算复杂度也越高。
滤波器的性能要求与应用的具体需求有关，如滤波器的截止频率、滤波器的衰减特性等。
滤波器的实时性要求与滤波器的计算速度有关，一般来说，实时性要求高的应用需要更快的滤波器计算速度。
综上所述，FIR滤波器的设计与实现是一项复杂的任务，需要综合考虑滤波器的规格、设计方法和实现方法，并进行权衡和选择。
它在数字信号处理中具有广泛的应用，如音频处理、图像处理、通信系统等。
通过合理的设计和实现，可以实现对信号的滤波和处理，从而满足不同应用的需求。
fir数字滤波器的快速卷积实现原理
一、概述数字滤波器作为数字信号处理领域中的重要工具，其快速卷积实现原理是其中的关键技术之一。
本文将重点介绍数字滤波器的快速卷积实现原理，希望读者通过本文的阐述，能够对数字滤波器的快速卷积实现原理有一个全面的了解。
二、数字滤波器的基本概念1. 数字滤波器是指对数字信号进行滤波处理的工具，其基本原理是利用滤波器的特定性能来实现信号的去噪、增强、平滑等处理。
2. 数字滤波器根据其实现方式可以分为FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器，其中FIR滤波器的特点是其单位脉冲响应是有限长度的。
3. 数字滤波器的设计需要考虑滤波器的频率响应、幅度响应、相位响应等参数，以满足不同信号处理的需求。
三、快速卷积的基本概念1. 卷积是信号处理和图像处理领域中非常重要的数学运算，其作用是通过滤波器和输入信号的卷积运算来得到输出信号。
2. 传统的卷积运算需要进行大量的乘法和加法运算，计算复杂度较高。
3. 为了提高卷积运算的速度和效率，人们提出了快速卷积的算法，其中包括基于FFT（快速傅里叶变换）的快速卷积算法。
四、FIR数字滤波器的快速卷积实现原理1. 基于FFT的卷积实现原理FIR滤波器的离散卷积运算可以通过频域上的乘法来实现，即将信号和滤波器的时域卷积运算转换为频域上的乘法运算。
通过对输入信号和滤波器进行FFT变换，然后在频域上进行乘法运算，最后再进行IFFT逆变换，即可得到卷积运算的结果。
2. 基于快速卷积的算法除了基于FFT的卷积实现方式外，还有一些其他快速卷积算法，例如基于多项式乘法的Toom-Cook算法和Schönhage-Strassen算法等，这些算法能够进一步提高卷积运算的速度和效率。
五、优化与应用1. 优化策略在实际的FIR数字滤波器设计中，为了进一步提高卷积运算的速度和效率，人们常常会采用一些优化策略，例如数据重排、并行计算、硬件加速等方式。
2. 应用领域FIR数字滤波器的快速卷积实现原理在许多领域都有着广泛的应用，例如音频信号处理、图像处理、通信系统等领域。
基于DSP实现的FIR低通滤波器
基于DSP实现的FIR低通滤波器FIR（Finite Impulse Response）低通滤波器是一种数字信号处理（DSP）算法，用于滤除输入信号中高于一些截止频率的频域成分，并使输出信号只包含低于该截止频率的成分。
FIR低通滤波器通常由一组脉冲响应函数（Impulse Response）的加权和组成，其中权重决定了滤波器的频率响应。
实现FIR低通滤波器的一种常见方法是使用离散时间线性卷积运算。
滤波器的输入信号通过一个延迟线数组，然后与一组权重向量进行内积。
该内积计算的结果即为滤波器的输出。
在DSP领域，用于实现FIR低通滤波器的算法有很多种，其中最常用的是基于迭代结构（Direct Form）的算法。
此算法按照滤波器的脉冲响应函数的长度进行迭代，每次迭代处理输入信号的一个样本。
该算法的优点是实现简单、稳定可靠。
下面是一个基于DSP实现的FIR低通滤波器的伪代码示例：```python#定义滤波器的截止频率和脉冲响应函数长度def cutoff_frequency = 1000 # 截止频率为1kHzdef length = 101 # 脉冲响应函数长度为101#初始化滤波器的权重向量def weights = [0.0] * length#计算滤波器的脉冲响应函数for i in range(length):#计算当前权重对应的频率frequency = i * sampling_rate / length#如果当前频率小于截止频率，则设置权重为1，否则为0weights[i] = 1 if frequency <= cutoff_frequency else 0#初始化输入和输出信号数组def input_signal = [0.0] * signal_lengthdef output_signal = [0.0] * signal_length#循环处理输入信号的每个样本for i in range(signal_length):#延迟线数组移位，并将当前输入样本放入延迟线的第一个位置delay_line[1:] = delay_line[:-1]delay_line[0] = input_signal[i]#计算滤波器的输出output_signal[i] = sum(delay_line * weights)```这段示例代码实现了一个FIR低通滤波器，截止频率为1kHz，脉冲响应函数长度为101、首先，根据截止频率计算出权重向量。
FIR滤波器在DSP上的实现
FIR滤波器在DSP上的实现
1引言
近年来，随着数字信号处理（DSP）技术的发展，自由响应滤波器（FIR）已成为DSP系统的核心部分，广泛用于各种应用，如声学信号处理、通信器件、生物医学信号处理等。
本文首先介绍FIR滤波器的基本原理，之后介绍如何在DSP上实现FIR滤波器，主要介绍两种实现方法：延迟求和和移位加法（Shift-Add）。
最后，将对比分析两种实现方法的优劣，并分析哪些条件下使用移位加法。
2FIR滤波器的原理
输入的时域信号x[n]经过一系列不同阶数的延迟单元滤波器系数h[n]的乘法和求和运算，从而得到输出的时域信号y[n]，即
y[n]=\sum_{k=0}^{k=N}h_{k}x[n-k]
其中，x[n]表示输入时域信号，h[n]表示滤波器系数，y[n]表示输出时域信号，N表示滤波器的阶数。
3在DSP上实现FIR滤波器。
单片机 fir滤波器算法实现
单片机 FIR 滤波器算法实现1. 引言FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，它在信号处理中起到了重要的作用。
本文将介绍单片机上如何实现 FIR 滤波器算法。
2. FIR 滤波器原理FIR 滤波器是一种线性时不变（LTI）系统，其输出信号是输入信号与滤波器的冲激响应进行卷积运算得到的。
FIR 滤波器的冲激响应是一个有限长度的序列，因此称之为有限脉冲响应滤波器。
FIR 滤波器的输入输出关系可以表示为以下公式：y[n] = b[0]*x[n] + b[1]*x[n-1] + b[2]*x[n-2] + ... + b[N]*x[n-N]其中，y[n] 是输出信号，x[n] 是输入信号，b[0] 到 b[N] 是滤波器的系数。
3. 单片机上的 FIR 滤波器实现在单片机上实现 FIR 滤波器算法需要以下步骤：3.1. 定义滤波器的系数首先需要定义 FIR 滤波器的系数。
系数的选择决定了滤波器的特性，可以根据具体的需求进行设计。
常见的系数设计方法包括窗函数法、频率采样法等。
3.2. 定义输入输出缓冲区为了实现滤波器的运算，需要定义输入和输出的缓冲区。
输入缓冲区用于存储输入信号的历史数据，输出缓冲区用于存储滤波器的输出结果。
3.3. 实现滤波器算法根据 FIR 滤波器的原理，可以使用循环结构实现滤波器的算法。
具体的实现过程如下： 1. 读取输入信号 x[n]； 2. 将输入信号保存到输入缓冲区； 3. 使用滤波器的系数和输入缓冲区的数据进行卷积运算，得到输出信号 y[n]； 4. 将输出信号保存到输出缓冲区； 5. 更新输入缓冲区的数据，将最新的输入信号放到缓冲区的开头； 6. 重复步骤 1 到步骤 5，直到处理完所有的输入信号。
3.4. 实现滤波器的输入输出接口为了方便使用滤波器，可以实现输入输出接口，使得用户能够方便地输入输出信号。
输入接口可以从传感器、外部设备等获取输入信号，输出接口可以将输出信号发送到显示器、存储设备等。
实验二FIR滤波器设计与实现
实验二FIR滤波器设计与实现FIR（Finite Impulse Response）滤波器是一种数字滤波器，由有限长的冲激响应组成。
与IIR（Infinite Impulse Response）滤波器相比，FIR滤波器具有线性相位、稳定性和易于设计等优点。
本实验旨在设计和实现一个FIR滤波器。
首先，我们需要确定滤波器的规格和要求。
在本实验中，我们将设计一个低通FIR滤波器，将高频信号滤除，只保留低频信号。
滤波器的截止频率为fc，滤波器的阶数为N，采样频率为fs。
接下来，我们需要确定滤波器的频率响应特性。
常用的设计方法有窗函数法、最小最大规范法等。
本实验采用窗函数法进行滤波器设计。
窗函数法的基本思想是利用窗函数来加权冲激响应的幅度，以达到要求的频响特性。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
在本实验中，我们选择汉宁窗作为窗函数。
首先，我们需要计算出滤波器的理想频率响应。
在低通滤波器中，理想频率响应为0频率处幅度为1，截止频率处幅度为0。
然后，我们需要确定窗函数的长度L。
一般来说，窗函数的长度L要大于滤波器的阶数N。
在本实验中，我们选择L=N+1接下来，我们利用窗函数对理想频率响应进行加权处理，得到加权后的冲激响应。
最后，我们对加权后的冲激响应进行归一化处理，使滤波器的频率响应范围在0到1之间。
在设计完成后，我们需要将滤波器实现在实验平台上。
在本实验中，我们使用MATLAB软件进行滤波器实现。
首先，我们需要生成一个输入信号作为滤波器的输入。
可以选择一个随机的信号作为输入，或者选择一个特定的信号进行测试。
然后，我们将输入信号输入到滤波器中，得到滤波器的输出信号。
最后，我们将滤波器的输入信号和输出信号进行时域和频域的分析，以评估滤波器的滤波效果。
在实验的最后，我们可以尝试不同的滤波器设计参数，如截止频率、窗函数的选择等，以观察滤波器设计参数对滤波器性能的影响。
综上所述，本实验是关于FIR滤波器设计与实现的实验。
FIR低通滤波器设计
FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。
设计过程中，需要确定滤波器的截止频率和滤波器的阶数。
阶数越高，滤波器的性能越好，但需要更多的计算资源。
截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。
低通滤波器将高频部分去除，只保留低频部分。
二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。
2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。
3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。
4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。
5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。
6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。
三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。
2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。
3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。
Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。
四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。
FIR滤波器设计与实现实验报告
FIR滤波器设计与实现实验报告实验报告：FIR滤波器设计与实现一、实验目的本实验旨在通过设计和实现FIR滤波器来理解数字滤波器的原理和设计过程，并且掌握FIR滤波器的设计方法和实现技巧。
二、实验原理1.选择滤波器的类型和阶数根据滤波器的类型和阶数的不同，可以实现不同的滤波效果。
常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
选择适当的滤波器类型和阶数可以实现对不同频率分量的滤波。
2.确定滤波器的系数在设计FIR滤波器时，系数的选择对滤波器的性能有重要影响。
通常可以使用窗函数法、最小二乘法、频率采样法等方法来确定系数的值。
常见的窗函数有矩形窗、汉明窗和布莱克曼窗等。
三、实验步骤1.确定滤波器的类型和阶数根据实际需求和信号特点，选择合适的滤波器类型和阶数。
例如，如果需要设计一个低通滤波器，可以选择实验中使用的巴特沃斯低通滤波器。
2.确定滤波器的频率响应根据滤波器的类型和阶数，确定滤波器的频率响应。
可以通过matlab等软件来计算和绘制滤波器的频率响应曲线。
3.确定滤波器的系数根据频率响应的要求，选择合适的窗函数和窗长度来确定滤波器的系数。
可以使用matlab等软件来计算和绘制窗函数的形状和频率响应曲线。
4.实现滤波器的功能将滤波器的系数应用于输入信号，通过加权求和得到输出信号的采样点。
可以使用matlab等软件来模拟和验证滤波器的功能。
四、实验结果在实际实验中，我们选择了一个4阶低通滤波器进行设计和实现。
通过计算和绘制滤波器的频率响应曲线，确定了窗函数的形状和窗长度。
在实际实验中，我们通过实现一个滤波器功能的matlab程序来验证滤波器的性能。
通过输入不同频率和幅度的信号，观察滤波器对信号的影响，验证了设计的滤波器的功能有效性。
五、实验总结通过本实验，我们深入了解了FIR滤波器的设计原理和实现方法。
通过设计和实现一个具体的滤波器，我们掌握了滤波器类型和阶数的选择方法，以及系数的确定方法。
FIR滤波器设计与实现实验报告
FIR滤波器设计与实现实验报告目录一、实验概述 (2)1. 实验目的 (3)2. 实验原理 (3)3. 实验设备与工具 (4)4. 实验内容与步骤 (6)5. 实验数据与结果分析 (7)二、FIR滤波器设计 (8)1. 滤波器设计基本概念 (9)2. 系数求解方法 (10)频谱采样法 (11)最小均方误差法 (14)3. 常用FIR滤波器类型 (15)线性相位FIR滤波器 (16)非线性相位FIR滤波器 (18)4. 设计实例与比较 (19)三、FIR滤波器实现 (20)1. 硬件实现基础 (21)2. 软件实现方法 (22)3. 实现过程中的关键问题与解决方案 (23)4. 滤波器性能评估指标 (25)四、实验结果与分析 (26)1. 实验数据记录与处理 (27)2. 滤波器性能测试与分析 (29)通带波动 (30)虚部衰减 (31)相位失真 (32)3. 与其他设计方案的对比与讨论 (33)五、总结与展望 (34)1. 实验成果总结 (35)2. 存在问题与不足 (36)3. 未来发展方向与改进措施 (37)一、实验概述本次实验的主要目标是设计并实现一个有限脉冲响应（Finite Impulse Response，简称FIR）滤波器。
FIR滤波器是数字信号处理中常用的一种滤波器，具有线性相位响应和易于设计的优点。
本次实验旨在通过实践加深我们对FIR滤波器设计和实现过程的理解，提升我们的实践能力和问题解决能力。
在实验过程中，我们将首先理解FIR滤波器的基本原理和特性，包括其工作原理、设计方法和性能指标。
我们将选择合适的实验工具和环境，例如MATLAB或Python等编程环境，进行FIR滤波器的设计。
我们还将关注滤波器的实现过程，包括代码编写、性能测试和结果分析等步骤。
通过这次实验，我们期望能够深入理解FIR滤波器的设计和实现过程，并能够将理论知识应用到实践中，提高我们的工程实践能力。
本次实验报告将按照“设计原理设计方法实现过程实验结果与分析”的逻辑结构进行组织，让读者能够清晰地了解我们实验的全过程，以及我们从中获得的收获和启示。
fir滤波器的设计及实现
fir滤波器的设计及实现
FIR滤波器的设计及实现步骤如下：
1.调用信号产生函数xtg产生具有加性噪声的信号xt，并自动显示
xt及其频谱。
2.设计低通滤波器，从高频噪声中提取xt中的单频抑制载波调幅信
号，要求信号幅频失真小于0.1dB，将噪声频谱衰减60dB。
观察xt的频谱，确定滤波器指标参数。
3.根据滤波器指标选择合适的窗函数，计算窗函数的长度N，调用
MATLAB函数firl设计一个FIR低通滤波器，并编写程序，调用MATLAB快速卷积函数fftfilt实现对xt的滤波。
绘图显示滤波器的频响特性曲线、滤波器输出信号的幅频特性图和时域波形图。
4.重复步骤3，滤波器指标不变，但改用等波纹最佳逼近设计FIR
滤波器，调用MATLAB函数remezord和remez设计FIR数字滤波器。
比较两种设计方法的滤波器的阶数。
fir滤波器的c语言实现
fir滤波器的c语言实现读者对于fir滤波器的c语言实现的过程和细节问题。
具体步骤如下：第一步：fir滤波器的基本原理fir滤波器，即有限脉冲响应滤波器。
它是一种数字滤波器，通过对输入信号进行加权求和，得到输出信号。
其中，加权系数是固定的，称作滤波器的冲激响应（也称为系统函数）。
fir滤波器的传递函数为：H(z) = b0 + b1z^-1 + ... + bNz^-N其中，b0, b1, ... , bN为滤波器的系数。
为了得到输出信号，必须采样输入信号，并且对其进行加权求和。
如下所示：y[n] = b0x[n] + b1x[n-1] + ... + bNx[n-N]其中，x[n]为输入信号。
第二步：fir滤波器的实现步骤fir滤波器的实现步骤分为以下几个步骤：1. 定义滤波器系数数组fir滤波器的系数b0, b1, ... , bN可以由多种方式计算得出。
常用的方法有窗函数法、最小二乘法和频域设计法。
对于fir滤波器的实现，我们首先需要定义滤波器系数数组。
例如：float b[6] = {0.1, 0.2, 0.3, 0.2, 0.1, 0.1};这里我们定义一个长度为6的滤波器系数数组，分别为0.1，0.2，0.3，0.2，0.1，0.1，可以根据实际情况修改。
2. 定义输入和输出缓冲区为了实现fir滤波器，我们需要定义输入和输出缓冲区。
输入缓冲区存储每个采样点的输入信号，输出缓冲区存储每个采样点的输出信号。
通常情况下，输入和输出缓冲区的长度应该分别为滤波器的长度加1。
例如：float x[7] = {0, 0, 0, 0, 0, 0, 0};float y[7] = {0, 0, 0, 0, 0, 0, 0};这里我们定义了长度为7的输入和输出缓冲区。
fir滤波器需要对输入信号进行采样和更新缓冲区。
具体实现方法如下：采样x[0] = input;更新缓冲区for (int i = 6; i > 0; i) {x[i] = x[i-1];y[i] = y[i-1];}4. 计算加权和fir滤波器的核心是计算加权和，具体实现方法如下：float output = 0;for (int i = 0; i < 6; ++i) {output += b[i] * x[i];}计算完加权和后，需要更新输出缓冲区。
FIR数字滤波器设计实验_完整版
FIR数字滤波器设计实验_完整版FIR数字滤波器设计实验是一种以FIR（Finite Impulse Response）数字滤波器为主题的实验。
在这个实验中，我们将学习如何设计和实现一个FIR数字滤波器，以滤除特定频率范围内的噪声、增强信号或实现其他特定的信号处理功能。
以下是一个可能的FIR数字滤波器设计实验的完整版实验步骤和要求：实验目的：1.学习FIR数字滤波器的基本原理和设计方法。
2. 熟悉Matlab等数字信号处理软件的使用。
3.实践设计和实现一个FIR数字滤波器，以实现特定的信号处理功能。
实验步骤：1.确定实验所需的信号处理功能。
例如，设计一个低通滤波器以滤除高频噪声，或设计一个带通滤波器以增强特定频率范围内的信号。
2.确定数字滤波器的规格。
包括截止频率、滤波器阶数、滤波器类型（低通、高通、带通、带阻）等。
3. 使用Matlab等数字信号处理软件进行设计和仿真。
根据信号处理功能和滤波器规格，选择合适的设计方法（如窗函数法、频率采样法等），并设计出数字滤波器的系数。
4.对设计的数字滤波器进行性能评估。
通过模拟信号输入和滤波输出、频率响应曲线等方式，评估滤波器在实现信号处理功能方面的性能。
5.利用硬件平台（如DSP处理器、FPGA等）实现设计的FIR数字滤波器。
根据设计的滤波器系数，编程实现滤波器算法，并进行实时信号处理和输出。
同时，可以利用外部信号源输入不同类型的信号，进行滤波效果验证和性能测试。
6.对滤波器设计和实现进行综合分析。
根据实际效果和性能测试结果，分析滤波器设计中的优缺点，并提出改进方案。
实验要求：1.理解FIR数字滤波器的基本原理和设计方法。
2. 掌握Matlab等数字信号处理软件的使用。
3.能够根据信号处理要求和滤波器规格，选择合适的设计方法并设计出满足要求的滤波器。
4.能够通过模拟和实验验证滤波器的性能。
5.具备对滤波器设计和实现进行综合分析和改进的能力。
通过完成上述实验，学生可以深入理解FIR数字滤波器的原理和设计方法，掌握数字信号处理软件的使用，提升数字信号处理的实践能力，并了解数字滤波器在实际应用中的重要性和价值。
fir数字滤波器的设计与实现
fir数字滤波器的设计与实现一、引言数字滤波器是数字信号处理中的重要组成部分，它可以用于去除信号中的噪声，平滑信号等。
其中，fir数字滤波器是一种常见的数字滤波器。
本文将介绍fir数字滤波器的设计与实现。
二、fir数字滤波器概述fir数字滤波器是一种线性相位、有限脉冲响应（FIR）的数字滤波器。
它通过一系列加权系数对输入信号进行卷积运算，从而实现对信号的过滤。
fir数字滤波器具有以下特点：1. 稳定性好：由于其有限脉冲响应特性，使得其稳定性优于IIR（无限脉冲响应）数字滤波器。
2. 线性相位：fir数字滤波器在频域上具有线性相位特性，因此可以保持输入信号中各频率分量之间的相对时延不变。
3. 设计灵活：fir数字滤波器可以通过改变加权系数来实现不同的频率响应和截止频率。
三、fir数字滤波器设计步骤1. 确定需求：首先需要确定所需的频率响应和截止频率等参数。
2. 选择窗函数：根据需求选择合适的窗函数，常用的有矩形窗、汉明窗、布莱克曼窗等。
3. 计算滤波器系数：利用所选窗函数计算出fir数字滤波器的加权系数。
常见的计算方法有频率采样法、最小二乘法等。
4. 实现滤波器：将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
四、fir数字滤波器实现方法1. 直接形式：直接将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
该方法简单易懂，但是需要大量运算，不适合处理较长的信号序列。
2. 快速卷积形式：利用快速傅里叶变换（FFT）来加速卷积运算。
该方法可以大大减少计算量，适合处理较长的信号序列。
五、fir数字滤波器应用案例1. 语音处理：fir数字滤波器可以用于去除语音信号中的噪声和杂音，提高语音质量。
2. 图像处理：fir数字滤波器可以用于图像去噪和平滑处理，提高图像质量。
3. 生物医学信号处理：fir数字滤波器可以用于生物医学信号的滤波和特征提取，如心电信号、脑电信号等。
六、总结fir数字滤波器是一种常见的数字滤波器，具有稳定性好、线性相位和设计灵活等优点。
fir带通滤波器
fir带通滤波器滤波器在信号处理中起着重要的作用，可以去除噪声或者筛选出我们需要的频率成分。
其中，fir（有限冲激响应）滤波器是一种常用的数字滤波器，其特点是可以设计出非常精确的滤波效果。
本文将介绍fir带通滤波器的原理、设计方法以及应用。
一、fir带通滤波器的原理fir带通滤波器是一种将特定频率范围内的信号通过，而将其他频率范围内的信号抑制的滤波器。
可以理解为，fir带通滤波器在频率响应上有一个中心频率附近的通带，通带内的信号被保留，而通带之外的信号则被抑制。
fir滤波器的基本原理是利用线性相位特性和零相位特性。
通过分析滤波器的频率响应特性，可以得到fir滤波器的系数，进而实现滤波效果。
二、fir带通滤波器的设计方法fir带通滤波器的设计一般包括以下几个步骤：1. 确定滤波器的通带范围和带宽：根据实际需求，确定希望通过的信号频率范围和带宽。
2. 确定滤波器的阶数：阶数决定了滤波器的斜率和频率响应曲线的形状。
一般而言，滤波器的阶数越高，滤波器的性能越好，但计算量也相应增加。
3. 根据滤波器的阶数选择合适的窗函数：窗函数可以影响滤波器的频率响应曲线。
常用的窗函数有矩形窗、汉明窗、布莱克曼窗等。
4. 计算滤波器的系数：根据所选窗函数以及通带范围、带宽等参数，可以采用不同的方法来计算fir滤波器的系数。
其中，常用的方法有频率采样法、最小二乘法等。
5. 对滤波器进行频率响应测试和调整：设计完成后，可以对滤波器进行频率响应测试，根据实际效果进行调整，以满足要求。
三、fir带通滤波器的应用fir带通滤波器在信号处理领域有着广泛的应用，以下列举几个常见的应用场景：1. 音频处理：fir带通滤波器可以应用于音频处理，比如去除或增强特定频率范围内的声音信号，提高音频的质量。
2. 图像处理：在图像处理中，fir带通滤波器可以用来增强或者去除特定频率范围内的图像信息，例如在医学图像处理中的边缘检测和轮廓提取。
3. 通信系统：fir带通滤波器在通信系统中常用于解调、调制、信道均衡等环节，以达到信号传输的要求。
fir、iir数字滤波器的设计与实现
一、概述数字滤波器是数字信号处理中的重要部分，它可以对数字信号进行滤波、去噪、平滑等处理，广泛应用于通信、音频处理、图像处理等领域。
在数字滤波器中，fir和iir是两种常见的结构，它们各自具有不同的特点和适用场景。
本文将围绕fir和iir数字滤波器的设计与实现展开讨论，介绍它们的原理、设计方法和实际应用。
二、fir数字滤波器的设计与实现1. fir数字滤波器的原理fir数字滤波器是一种有限冲激响应滤波器，它的输出仅依赖于输入信号的有限个先前值。
fir数字滤波器的传递函数可以表示为：H(z) = b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)其中，b0、b1、...、bn为滤波器的系数，n为滤波器的阶数。
fir数字滤波器的特点是稳定性好、易于设计、相位线性等。
2. fir数字滤波器的设计方法fir数字滤波器的设计通常采用频率采样法、窗函数法、最小均方误差法等。
其中，频率采样法是一种常用的设计方法，它可以通过指定频率响应的要求来确定fir数字滤波器的系数，然后利用离散傅立叶变换将频率响应转换为时域的脉冲响应。
3. fir数字滤波器的实现fir数字滤波器的实现通常采用直接型、级联型、并行型等结构。
其中，直接型fir数字滤波器是最简单的实现方式，它直接利用fir数字滤波器的时域脉冲响应进行卷积计算。
另外，还可以利用快速傅立叶变换等算法加速fir数字滤波器的实现。
三、iir数字滤波器的设计与实现1. iir数字滤波器的原理iir数字滤波器是一种无限冲激响应滤波器，它的输出不仅依赖于输入信号的有限个先前值，还依赖于输出信号的先前值。
iir数字滤波器的传递函数可以表示为：H(z) = (b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)) / (1 +a1 * z^(-1) + a2 * z^(-2) + ... + am * z^(-m))其中，b0、b1、...、bn为前向系数，a1、a2、...、am为反馈系数，n为前向路径的阶数，m为反馈路径的阶数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考书目....................................................... 32
鸣谢.....................................................................................33
which can select four sorts of digital filter and seven kinds of window functions.
第一章、 绪论
1.1 数字滤波器的发展概况 1.1.1 数字滤波器的技术发展动态
20 世纪 60 年代起，由于计算机技术、集成工艺和材料工业的 发展，滤波器的发展上了一个新台阶，朝着低功耗、高精度、小体积、 多功能、稳定可靠和价廉等方向努力，其中高精度、小体积、多功能、 稳定可靠成为 70 年代以后的主攻方向，导致数字滤波器、RC 有源滤 波器、开关电容滤波器和电荷转移器等各种滤波器的飞速发展。到 70 年代后期，上述几种滤波器的单片集成已被研制出来并得到应用， 90 年代至现在主要致力于把各类滤波器应用于各类产品的开发研制。 当然，对滤波器本身的研究仍在不断进行。
Abstract Digital fitler algorithm is one of the core techniques in processing. The FIR digital filter has been widely used in signal processing field because of its strict linear phase and stability, now, it becomes a very sigificant research task. In this paper, the mainly task is researching the basic theories of the digital filter,and analyzing the designing and realization of the Finite Impulse Response digital filter(FIR), especially the method which realized under MATLAB environment, the window functions is primarily introduced, the method of using the digital filter design tools in MATLAB is also applied. It also compiles a procedure with MATLAB language
第二章、FIR 滤波器设计方法
最 早 的 FIR DF 设 计 方 法 大 致 分 为 四 类 ： 窗 口 法 （ Window Method）,频率采样方法（Frequency Sampling Method），频率变换法 (Frequency Transformation Method) ， 最 佳 滤 波 器 设 计 方 法 (Optimal Filter Design Method)。窗口法计算简单，但不易给出好的计算结果， 特别是不能很好的折中过渡带和幅频响应误差之间矛盾。在其他三种 基本方法基础上发展起来的 FIR DF 设计方法大致有以下几种： 1． Chebyshev 意义下（in the Chebyshev sense）的最佳一致逼近
效率的代价是相位的非线性，选择性越好，则相位非线性越严重。相 反，FIR DF 则可以得到严格的线性相位。但是，如果需要获得一定 的选择性，则需要用较多的存储器和要进行较长的运算时间，成本比 较高，信号延时也较大。然而，FIR DF 这些缺点是相对于 IIR DF 而 言的。如果按相同的选择性和相同的线性要求的话，那么 IIR DF 就 必须加全通网络来进行相位校正，因此同样要大大增加滤波器的阶数 和复杂性。如果相位特性要求严一点，那么 FIR DF 不仅在性能上而 且在经济上都将更优于 FIR DF。 从结构上看，IIR DF 必须采用递归型结构，极点位置必须在单位圆内， 否则系统将不稳定。另外，在这种结构中，由于运算过程中对序列的 四舍五入处理，有时会引起微弱的寄生振荡。相反，FIR DF 主要采 用非递归结构，不论在理论上还是在实际的有限精度运算中都不会出 现稳定性问题，运算误差也较小。此外，FIR DF 可以采用快速傅立 叶变换算法(FFT)在相同阶数的条件下，运算速度要快得多。 从设计角度看，IIR DF 可以借助模拟滤波器的成果，因此一般都有有 效的封闭函数的设计公式可供准确的计算。又有许多数据和表格可 查，设计和计算的工作量比较小，对计算工具的要求不高。FIR DF 设计则一般没有封闭函数的设计公式。窗口法虽然仅仅对窗口函数可 以给出计算公式，但计算通阻带衰减等仍无法显示表达式。一般，FIR DF 的设计只有计算程序可循，因此对计算工具要求较高。然而，这 个特点又带来相反的一面，即 IIR DF 虽然设计简单，但主要是用于 设计具有片段常数特性的滤波器，如低、高、带通及带阻等，往往脱
摘要
数字滤波技术是数字信号处理的核心技术，而 FIR 数字滤波器因 其具有严格的线性相位、总是稳定等特点而广泛应用于数字信号处理 的各个领域，是一个非常重要的研究课题。本文主要研究了数字滤波 器的基本理论，并对有限冲击响应滤波器的设计和实现进行了分析和 研究，尤其是在 MATLAB 环境下的 FIR 数字滤波器的设计，主要是 窗函数法及利用 MATLAB 环境下 FIR 滤波器的设计工具的设计方 法，并用 MATLAB 语言编写了可以选择滤波器四种类型及七种窗口 函数的仿真程序，进行了具体的仿真分析。 关键词：数字信号处理器；数字滤波器；FIR ；MATLAB
离不了模拟滤波器的格局。而 FIR DF 则要灵活得多，尤其是频率采 样设计法更容易适应各种幅度特性和相位特性的要求，可以设计出理 想的正交变换，理想微分，线性调频等各种重要网络。因而，有更大 适应性和更广阔天地。 从以上简单比较我们可以看到 IIR DF 和 FIR DF 各有所长，所以在实 际应用时应该综合各方面考虑来加以选择。例如，从使用要求来看在 对相位要求不敏感的场合，如语言通讯等，选用 IIR DF 较合适，可 以充分发挥其经济高效的特点。而对于图像信号处理，数据传输等以 波形携带信息的系统，则对线性相位要求较高，如有条件，采用 FIR DF 较好。当然实际设计中经济上的要求及计算工具的条件等多方面 的因素还是要加以考虑的。
及其改进方法;
2． 以 Parka-McClellan 理论和 Remez 算法为基础的算法；
3． 最小二乘法（Minimizing Quadratic Measure）和梯度下降法；
4． 改进的频率采样法（Modified Uniform Sampling）和非均匀频
率采样法(Nonuniform Sampling).
些过程都可能包含衰减一个频率范围阻止或隔离一些频率成分。数字 滤波作为数字信号处理的重要组成部分有着十分广泛的应用前景，科 作为应用系统对信号的前置处理。
从形式上看，数字滤波有线性滤波和非线性滤波。线性滤波是 指卷积滤波，又分为频域滤波和时域滤波，在时域中根据滤波方式又 分为递归滤波和非递归滤波。非线性滤波主要指同态滤波，它是用取 对数的方法将非线性问题线性化。
一、 方误差最小准则
这一准则是使误差能量最小，用
表示要求的频率响应，
表示实际得到的滤波器频率响应，以 表示频率响应误
差，即
则均方误差为
设计的目的就是选择一组 使得 最小。我们先将式中的
和
分别用他们的冲击响应表示
由于用 FIR 滤波器来逼近，故 长度是有限长的。若将他们代入 可得
按照帕赛瓦公式
可得
目录
第一章、绪论...........................................................................................3 1.1 数字滤波器发展概况...................................................................4 1.1.1 数字滤波器技术发展动态....................................................5 1.1.2 FIR DF 和 IIR DF 比较......................................................6
FIR DF 设计方法的性能，主要从计算复杂度及其设计结果两方面来
评价。事实上，FIR DF 的设计工作，可以描述为这样的一个优化问
题：寻找一组冲击响应的实质解，使设计出的 FIR DF 的频率响应(即
其冲击响应的 Fourier 变换)满足或最大限度的接近所提出的理想要
求。下面简要介绍两种 FIR DF 设计的最优化准则。
由于电子计算机技术和大规模集成电路的发展，数字滤波器可 用计算机软件实现，也可用大规模集成数字硬件实时实现。应用数字 滤波器处理模拟信号时，首先必须对输入模拟信号进行限带、抽样和 模\数转换。为得到模拟信号，数字滤波器处理的输出数字信号须经 数\模转换、平滑。数字滤波器具有精度高、高可靠性、可程控改变 特性或复用、便于集成等优点。与传统的通过硬件电路实现的模拟滤 波器相比，数字滤波器有几大优点。
数字滤波，是数字信号处理的基本核心内容之一，占有极重要 的地位。它是语音、图像处理、软件无线电、通信、模式识别、谱分 析等应用中的一个基本处理算法。数字滤波器是一个具有按预定的算 法，将输入离散时间信号转换为所要求输出的离散时间信号的特定功 能装置，是一个离散时间系统。与模拟滤波器相比，数字滤波器不用 考虑器件的噪声、电压漂移、温度漂移等问题，可以更容易地实现不 同幅度和相位频率等特性指标。几乎每一科学领域和工程领域如声 学、物理学、数据通信、控制系统和雷达等都涉及到信号，在应用中 都希望根据期望的指标把一个信号的频谱加以修改、整形或运算，这
