Tekla基本建模流程
tekla建模入门必看
Tekla Structures 建模入门必看管理提醒: 本帖被大沛执行取消精华操作(2011-01-22)一.大楼类钢结构schedule来控制整个项目的柱规格及断点。
2.各楼层3.整理出项目中用到的所有型钢的规格与材质。
市面上买不到的规格要及时通知业主替换规格。
4.整理出项目中用到的接合形式。
特别要注意那些同一种规格的梁在不同楼层接合不同的情况。
（碰到某些自以为高手的结构师时特别要注意）5.楼梯侧板位置及接合。
同时注意一下平台的净高是否有不满足规范要求的情况，及时提出问题以免后续修改图纸。
6.检讨整个工程用到的焊接形式。
焊接是钢结构工程质量控制最重要的地方，好的焊接形式是节省制造成本的好途径。
自己在这方面功力不足时应请教制造部门的前辈。
7.如有用到内爬式塔吊，应注意塔吊区的位置及塔吊补强方式。
塔吊区构件要先行安装，注意出图的先后顺序。
8.注意箱形柱的内隔板及上下封板的位置及厚度的取值要求。
以及内隔板直立式电渣焊的工艺要求。
9.梁穿孔位置，大小，及补强方式。
10.外围预制幕墙与钢梁的接合铁件。
11.地下钢柱与RC梁的接合的钢筋续接器的位置。
12.各楼层的植钉要求。
二.厂房类钢结构schedule。
2.各区檐口及屋脊标高。
3.整理出项目中用到的所有型钢的规格与材质。
市面上买不到的规格要及时通知业主替换规格。
4.整理出项目中用到的接合形式。
5.天车轨顶标高及轨道中心线位置，以此推算出天车梁及牛腿高程。
6.天车背梁或天车桁架与天车梁，走道板及主柱之间的位置关系。
7.牛腿与主柱有无特殊的焊接要求。
8.各处屋面大梁或桁架与天车梁的距离是否满足天车净高的要求。
9.抗风柱位置。
一般情况下其应与主柱外缘对齐。
10.第一根墙檩与最后一根墙檩的位置。
第一根墙檩应check其是否与基础螺栓冲突。
最后一根墙檩应陪合天沟高程。
第一根屋檩与最后一根屋檩也有类似考虑。
11.屋面及墙面斜撑的布置位置。
12.檩条拉杆及偶撑的设置。
tekla教程
tekla教程Tekla教程: 创建模型和导入结构1. 创建新的Tekla模型首先，打开Tekla Structures软件。
在软件的起始页面上，选择"新建模型"选项。
接下来，选择一个合适的项目存储位置，并为模型命名。
点击"确定"按钮。
2. 设置工作环境在模型创建成功后，Tekla Structures会自动打开"任务管理器"窗口。
在此窗口中，可以管理和跟踪所有与模型相关的任务。
为了简化界面，可以关闭窗口顶部的"任务栏"。
3. 导入现有结构如果有现有的结构需要导入到模型中，可以使用Tekla Structures的导入功能。
首先，选择菜单栏上的"文件"选项，然后选择"导入"。
在弹出的对话框中，选择要导入的文件，并确认导入选项。
4. 创建结构元素在模型中创建结构元素十分简单。
选择工具栏上的相应工具，如"柱子"、"梁"或"板"。
然后，在模型中点击鼠标左键来放置该元素。
可根据需要，通过拖动鼠标来定义元素的尺寸和位置。
5. 编辑结构元素一旦创建了结构元素，可以随时对其进行编辑。
选择要编辑的元素，然后点击右键，在弹出的菜单中选择"属性"。
在属性窗口中，可以修改元素的尺寸、材料和其他属性。
6. 添加连接和固定支撑在模型中，可以添加连接和固定支撑来增强结构的稳定性。
选择工具栏上的"连接"或"固定支撑"工具，然后在模型中点击鼠标左键来放置这些元素。
7. 创建装配和构件清单在Tekla Structures中，可以轻松创建装配和构件清单。
选择菜单栏上的"输出"选项，然后选择"装配"或"构件清单"。
在弹出的对话框中，选择要包含在清单中的元素，并设置输出选项。
Tekla基本建模流程
Tekla基本建模流程一、作业流程1、设置轴线；2、设置或建立工作视图；3、3a产生初步布置图；建立主构件、次构件；4、建立节点或细部；5、执行编号；6、修改布置图，产生构件图及零件图；7、产生报表；8、输出CAD图档或PDF档。
二、注意事项1、设置轴线：a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL软件轴线设置，键入正确数据建立之。
b、检查动作：输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。
c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。
2、设置或建立工作视图：a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。
b、检查动作：①检查视图属性设置是否合适。
（含过滤条件是否设置合理）②查看工作视图命名是否正确。
③查看视深是否正确。
④查看平面与立体设置是否恰当等。
c、事前准备：①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。
②判断平立面欲表达之构件内容以利布置图之调用。
3、建立主构件：a、详细阅读设计图所有构件规格、材质、位置、高程、工作点表面处理等重要信息，按规格大小、类别等因素排序，再设定素材代号以利模型之输入；输入时一般要须遵守构件与零件编号原则且接由左而右、由下而上之方向要求绘制。
b、检查动作：有混凝土楼板梁工作点须依T.O.C.条件设置T.O.C—T.O.S距离为其深度方向之数据（一般采后部设置），工作点如在T.O.C.高程，则工作视图上点勿关闭可随时检查该梁是否位于工作面上，其深度方向距离查阅深度方向设置即可得知。
对于同一平面参数相同时更易于控制与修改，如该平面上有特殊不之深度时操作者须特别于相阅数据予以注明并熟记以利后续修改时更能熟记差异性，避免过多的返工。
构件输入完毕后产生布置图检查，并配合各式报表抓取数据排序快速校核。
c、事前准备：详细判读设计图中各相关数据差异性，并针对差异性思考合适对策，利于日后变更修改等操作。
《Tekla-XSTEEL软件的入门操作及技巧》
钢框架一般建模顺序： 钢柱——钢主梁——梁柱节点——柱间支撑——支撑节点——钢次梁
——主次梁节点——屋面檩条。
1.3 劲型及异形结构
学校屋顶工程 采用四坡五脊结构形式
建模难点：斜向脊梁的节点 连接板有双向角度，调图等
北京宣武医院研究所工程 采用劲型结构形式
建模难点：需要多人配合完成耗时较长， 异形梁、异形牛腿、异形节点 钢筋的穿插及处理，无可用节点。
2.2、软件适用范围
钢结构工业 建筑
钢结构大型 桥梁
钢结构多高 层民用建筑
TEKLA软件可深 化结构范围
等钢结构工 程
钢结构公共 建筑
钢结构环保 声屏障建筑
三、Tekla软件的基本操作流程 3.1、流程介绍
建模前的准 备工作
软件建模
调图和出所 需报表
建模前的准备工作：熟悉你所要建模的工程蓝图，重点看图纸中的轴线、 标高、钢构件的截面积截面形式、所用钢材的材质、连接节点及结构布置；
门式刚架一般建模顺序： 钢柱——钢梁——柱间支撑——吊车梁——系杆及屋面支撑
——钢雨棚——墙面檩条——墙面隅撑——屋面天窗——屋面檩条 ——屋面隅撑——屋面及墙面拉条套管——钢爬梯等
1.2 框架类
上下柱对接
梁柱节点
支撑节点
主次梁节点
钢框架类常见组成部分： 钢柱、钢主梁、钢次梁、柱间支撑（可选）、屋面支撑（可选） 、
软件建模：新建模型——创建轴线——创建轴线视图——创建构件截面—— 创建钢构件——创建节点——构件组装——构件编号 ——创建详图——创建 报表
第一步：打开软件新建模型（环境选择中国，配置用完全或者钢结构深化）
第二步：创建轴线
双击已有轴线出来对话框 按照已知数据修改X、Y、Z轴的数据
Tekla钢结构BIM软件教程模块6-Tekla建模(斜梁)
建模（斜梁）
⒈启动软件 ⒉打开原保存的门刚文件
⒊打开CAD看斜梁②，从材料表中知②为H350*175*6*8
门式刚架轻型房屋钢结构的局部模型 —斜梁
从CAD图中可看出，②为斜梁，截面型材为H350*175*6*8，在 “梁的属性”对话框中“截面型材”库里没有，就自定义创建。
Tekla Structures （XБайду номын сангаасteel） 钢结构深化设计软件操作
黄冈科技职业学院建筑工程学院
模块6 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容：
掌握Tekla Structures软件建模（轴线设置、 生成轴视图、柱底板、钢柱、斜梁）
一 、Tekla Structures 建模（项目教学）
双击“创建梁”选中工具条
中
“ ” ，出现“梁的属性”对话框，修改如下，在“截
面型材”里选H350*175*6*8，在“梁的属性”对话框里，点
「修改」、「应用」、 「确认」。
在 打开情况下，先单击柱左边翼缘板与+4.400轴线交点处， 后把鼠标向右上移动至+5.200轴线与C轴线交点处时又单击。调整 位置，使斜梁两翼缘板在上下侧如下图。
注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
作业
重画课堂所讲单跨门式刚架斜梁，并保存 。
在菜单区点建模》截面型材》截面库》+工I截面》点+ 》选I，右 击》添加截面》在“截面名”里输入H350*175*6*8，按键盘『Enter』 键，在“截面图表类型”选“对称焊缝”，修改属性，即高度改350、 宽度改175、腹板厚度改6、翼缘厚度改8，然后点「更新」，点「确 认」，在“保存确认”窗口里点「确认」。
tekla的使用流程
Tekla的使用流程1. Tekla简介Tekla是一种三维建模软件，用于建筑和工程设计领域。
它提供了一整套功能强大的工具，可以帮助用户完成从设计到施工的全过程。
本文将介绍Tekla的使用流程，帮助用户了解如何使用这个强大的软件。
2. Tekla的安装与配置在开始使用Tekla之前，首先需要进行软件的安装和基本配置。
下面是Tekla的安装与配置步骤：•下载Tekla软件安装包•运行安装程序，并按照提示进行安装•配置Tekla的基本设置，包括单位、语言等•完成安装和配置后，打开Tekla软件，进入主界面3. Tekla的模型创建在Tekla中，用户可以创建三维模型，以便进行建筑和工程项目的设计和分析。
下面是Tekla的模型创建步骤：•在主界面上，选择“模型”选项卡•选择“新建模型”命令，创建一个新的模型文件•在模型文件中，可以添加建筑元素，如柱子、梁、楼板等。
可以选择预设的元素，也可以使用自定义元素•进行建筑元素的定位和调整，以适应具体的设计要求•添加附属信息和属性，如材料、尺寸等•保存模型文件，并进行必要的备份和版本管理4. Tekla的模型编辑与修改一旦创建了模型，用户可以对其进行编辑和修改，以便满足具体的设计和构建要求。
下面是Tekla的模型编辑与修改方法：•选择“编辑”选项卡，进入模型编辑模式•使用编辑工具，如移动、旋转、缩放等，对模型元素进行修改•添加或删除模型元素，以满足设计要求•修改模型元素的属性，如材料、尺寸等•保存修改后的模型，并进行必要的备份和版本管理5. Tekla的模型分析与优化除了模型的创建和编辑，Tekla还可以进行模型的分析和优化，以确保设计的可靠和高效。
下面是Tekla的模型分析与优化步骤：•选择“分析”选项卡•使用分析工具，如强度分析、位移分析等，对模型进行分析•根据分析结果，进行模型的优化和改进。
可以增加材料、增加支撑等•保存分析和优化后的模型，并进行必要的备份和版本管理6. Tekla的输出与分享完成了模型的创建、编辑和分析后，用户可以将模型输出为多种格式，并与其他人员进行分享和沟通。
Tekla基本建模流程
Tekla基本建模流程一、作业流程1、设置轴线；2、设置或建立工作视图；3、3a产生初步布置图；建立主构件、次构件；4、建立节点或细部；5、执行编号；6、修改布置图，产生构件图及零件图；7、产生报表；8、输出CAD图档或PDF档。
二、注意事项1、设置轴线：a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL 软件轴线设置，键入正确数据建立之。
b、检查动作：输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。
c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。
2、设置或建立工作视图：a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。
b、检查动作：①检查视图属性设置是否合适。
（含过滤条件是否设置合理）②查看工作视图命名是否正确。
③查看视深是否正确。
④查看平面与立体设置是否恰当等。
c、事前准备：①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。
②判断平立面欲表达之构件内容以利布置图之调用。
3、建立主构件：a、详细阅读设计图所有构件规格、材质、位置、高程、工作点表面处理等重要信息，按规格大小、类别等因素排序，再设定素材代号以利模型之输入；输入时一般要须遵守构件与零件编号原则且接由左而右、由下而上之方向要求绘制。
b、检查动作：有混凝土楼板梁工作点须依T.O.C.条件设置T.O.C—T.O.S距离为其深度方向之数据（一般采后部设置），工作点如在T.O.C.高程，则工作视图上点勿关闭可随时检查该梁是否位于工作面上，其深度方向距离查阅深度方向设置即可得知。
对于同一平面参数相同时更易于控制与修改，如该平面上有特殊不之深度时操作者须特别于相阅数据予以注明并熟记以利后续修改时更能熟记差异性，避免过多的返工。
构件输入完毕后产生布置图检查，并配合各式报表抓取数据排序快速校核。
c、事前准备：详细判读设计图中各相关数据差异性，并针对差异性思考合适对策，利于日后变更修改等操作。
tekla入门篇第一章新建和打开模型
tekla入门篇第一章新建和打开模型想要学好tekla这个软件，单靠学习软件本身是无法办到的。
必须对钢结构深化这个工作有一定的了解才能更好的学习和掌握这个软件。
钢结构深化其实没有那么复杂。
说白了，就是如何将钢厂出来的原料通过合理的管理加工运送到现场，并且组装成建筑物就可以了。
那么如何通过tekla来管理这个流程，这才是tekla软件本身的优势。
听哥一句话，软件只是一个工具，而你才是使用工具的人。
好啦，闲话少说，图解tekla第一步，如何生成一个新项目。
首先当然是打开软件啦然后弹出这个对话框注意哈，环境要选China，配置要选完全。
等你有一定的基础后再研究其他的选项。
当然后面哥会一点儿点儿的告诉你们的。
然后，进入软件。
会弹出一个欢迎对话框。
新建模型就选 1 打开模型就选 2如果你打开的时候没有这个对话框，那么就是有人点击了“启动时不要显示”的这个选项啦。
没关系，点击左上角的这个工具栏上的按钮左边第一个的是新建一个项目，第二个是打开一个项目先说新建一个项目。
点击后就出现下面这个对话框“1”是项目文件保存的地方。
“2”是这个项目的名称我一般工作的时候习惯在名称后面加上日期和作业者的姓名简写。
“3”选择单用户。
tekla的优势是在于多用户操作，这是其他好多钢结构软件做不到的地方。
以后我们会讲解如何进行多用户的管理。
现在还请初学者选择单用户哦。
然后“确认”你就会发现原先软件灰色的按钮都变成彩色的喽。
这样一个新的项目就创建完成了。
一定要记得保存哦。
保存了这个项目后我们到它的保存路径下看一下，看看tekla都干了写什么这个对以后的工作很重要哦。
看到没这个就是刚才我们新建的项目。
然后打开看看里面竟然有这么多东西。
这个文件夹以后的工作中，我们会经常的用到，记住这个叫“工程文件夹”所以以后我们打开一个项目，其实是打开了一整个“工程文件夹”。
从而通过tekla这个软件来对这个文件夹进行管理哦。
然后我们关掉软件。
记得保存重新打开软件。
Tekla钢结构BIM软件教程模块7-Tekla建模(柱底板上螺栓、垫片、加筋板等)
“42.5” ，按键盘上「Enter」(见下图）
在工具栏
选 （使用多边形切割零件），
选中节点左端板，按状态栏提示操作；
使用 显示如下图。
中 或 命令切割柱的两翼缘板，结果
注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
作业
重画课堂所讲单跨门式刚架梁柱节点及钢柱盖 板、腹板、筋板等，并保存 。
门式刚架轻型房屋钢结构的局部模型 —梁柱节点
用工具栏“创建梁”命令创建板。
双击工具条
中 “ ” （创建梁），出现
“梁的属性”对话框，修改如下，在“截面型材”里用键盘输入
PL200*25，在“梁的属性”对话框里，点「修改」、「应用」。
按照下左图选起第一点（柱右翼缘板左前角点），移动鼠标竖直往下拖，
下移动鼠标，在键盘上输入“97”，按“Enter” ，再水平往右或左拖，在
键盘上输入“284”，按“Enter”，并按鼠标中键封闭，且分别双击两角
点，出现“切角属性”对话框，选倒直角，X、Y都输入20，倒完后，点
「确认」如图右。另一块筋板的创建同上。
放坡
切换到1轴线视图，并按Ctrl+P，使视图为平面框图。在梁柱 节点左端板下面创建一条辅助线，然后向下拉长24.5 〔 （25-8） *2.5 〕，即选中与柱相连的端板，按住「Alt」同时用鼠标从左上 至右下框选与柱相连的板下端部，下端部有点高亮显示。
滚动鼠标中键放大视图。
用
（创建多边形板）命令画柱筋板。
双击工具条
中 “ ” （创建多边形板），出现
“多边形板的属性”对话框，修改如下，在“截面型材”里用键盘输入
PL8，在“多边形板的属性”对话框里，点「修改」、「应用」。
Tekla钢结构BIM软件教程模块8-Tekla建模(柱底板上螺栓、垫片、加筋板等)
画加筋板
切换到1轴线视图，选“通用性”工具栏里“ ”（用
两点创建视图），再在A轴线上从上往下竖直地选取两点，创 建视图如下图，注意向上滚动鼠标中键放大视图。
用工具栏“创建多边形板”命令创建加筋
板
双击工具条
中 “ ” （创建多边形板），出现“多边形板的
属性”对话框，修改如下，在“截面型材”里用键盘输入PL6，在“多边形板的属性”对话 框里，点「修改」、「应用」。
用工具栏“创建多边形板”命令创建
垫片
双击工具条
中 “ ” （创建多边形板），出现
“多边形板的属性”对话框，修改如下，在“截面型材”里用键盘输入PL20，在 “多边形板的属性”对话框里，点「修改」、「应用」。
选取A轴线与柱底板相交点为第一点，移动鼠标竖直地往下拖，在键盘上输入 “80”，按“Enter”，再垂直向右移动鼠标，在键盘上输入“80”，按“Enter” ，
「修改」、「应用」（见左2图 ），选取黄色的点，沿着刚创建的辅助线斜向上拖动， 在键盘上输入“160”，在“输入数字定位”对话框里，点「确认」，见右图2；调整位
置如右图1，关闭“梁的属性”对话框。
用工具栏“创建多边形板”命令创建斜梁檩托板旁的加筋板
置1轴线视图于当前视图。双击工具条
中“ ”
（创建多边形板），出现“多边形板属性”对话框，修改如下，在“截面型材”
左键单击「中断」，关闭创建多边形板命令。
选中檩托板和加筋板，右击视图》选择性复制》线性的》选檩托板右上角点 》竖直向上移动鼠标，在键盘上输入“1050”，（见左图）；在“复制-线性的” 窗口里，改复制的份数“4” ，最后点 「复制」、 「确认」 ；将鼠标移动至原 选中的檩托板和加筋板附近处，单击之，关闭选中。（见右图）
Tekla钢结构BIM软件教程Tekla建模(钢柱)
5). 单击确定打开模型。
您也可以双击列表上的模型以打开它，或使用模型名称 列表框打开最近使用的模型。 可以通过单击列标题对模型进行排序。
打开对话框为您提供以下信息： • 上次保存模型是在单用户模式 还是多用户模式下进行的（模 型类型） • 创建模型或上次保存模型所用的 Tekla Structures版本 • 设计者 • 说明
打开CAD看GJ-1中的①（钢柱），看材料表，①为H300*200*6*8，故 用创建梁命令来画“翼缘板” ，在“梁的属性”对话框中，截面型材为
PL200*8，
起点在柱底板上表面A轴线之左150。
门式刚架轻型房屋钢结构的局部模型 —钢柱的两翼缘板
建模
选1轴线视图，即选“通用性”工具栏里“ ”（打开视图列表） 》在
“视图”对话框里选「GRID 1」（见左图） 》 》出现右图对话框， 1 轴线视图出现在屏幕上，再点右图对话框中「确定」，关闭“视图”对话 框。或者在菜单区里选“窗口” 》选「GRID 1」， 1轴线视图出现在屏 幕上。按Ctrl+P，使1轴线视图平面显示。
在柱底板上画“钢柱”
双击工具条
中 “ ” ，出现“点的输入”对话框，
平行于视图平面），再单击1轴线视图。
选中左边翼缘板，鼠标右击，选择性复制》镜像，依次 单击A轴线两点，在“复制-镜像”对话框点「复制」、 「确认」。
最后，保存文件。 注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
作业
重画课堂所讲单跨门式刚架钢柱里的两块 翼缘板，并保存 。
Tekla基本建模流程审批稿
T e k l a基本建模流程 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】Tekla基本建模流程一、作业流程1、设置轴线；2、设置或建立工作视图；3、3a产生初步布置图；建立主构件、次构件；4、建立节点或细部；5、执行编号；6、修改布置图，产生构件图及零件图；7、产生报表；8、输出CAD图档或PDF档。
二、注意事项1、设置轴线：a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL 软件轴线设置，键入正确数据建立之。
b、检查动作：输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。
c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。
2、设置或建立工作视图：a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。
b、检查动作：①检查视图属性设置是否合适。
（含过滤条件是否设置合理）②查看工作视图命名是否正确。
③查看视深是否正确。
④查看平面与立体设置是否恰当等。
c、事前准备：①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。
②判断平立面欲表达之构件内容以利布置图之调用。
3、建立主构件：a、详细阅读设计图所有构件规格、材质、位置、高程、工作点表面处理等重要信息，按规格大小、类别等因素排序，再设定素材代号以利模型之输入；输入时一般要须遵守构件与零件编号原则且接由左而右、由下而上之方向要求绘制。
b、检查动作：有混凝土楼板梁工作点须依条件设置—距离为其深度方向之数据（一般采后部设置），工作点如在高程，则工作视图上点勿关闭可随时检查该梁是否位于工作面上，其深度方向距离查阅深度方向设置即可得知。
对于同一平面参数相同时更易于控制与修改，如该平面上有特殊不之深度时操作者须特别于相阅数据予以注明并熟记以利后续修改时更能熟记差异性，避免过多的返工。
Tekla钢结构BIM软件教程-Tekla建模(柱底板)
看“基础平面布置图”以确定“坐标X，Y”。注意“坐标 X，Y”是相对值。
看“GS-05 GJ-1图”或“GS-07 1-11线墙架结构图” 以确定“坐标Z”。注意“坐标Z”是绝对值。
GS-07 1-11线墙架结构图
门式刚架轻型房屋钢结构的局部模型 —柱底板
门式刚架轻型房屋钢结构的局部模型 —刚架柱网
选1轴线，点GRID 1 》 ，1轴线视图变为 “可见视图” ；同理，选
某可见视图》
， “可见视图”变为 “不可见视图” ；亦可删去某视图。
看“GS-05 GJ-1图”或“GS-07 1-11线墙架结构图” 以确定“坐标Z”。注意“坐标Z”是绝对值。
看GS-07 1-11线墙架结构图
在1轴线与A轴线节点上画“柱底板”
双击“创建梁”选中工具条 出现“梁的属性”对话框。
中“ ”
在 打开情况下，先左后右分别 单击在1轴线与A轴线节点处左右原 创建的170mm一点
输入基本信息：前缀，起始编 号，名字，型号，材料及颜色
调整位置，使部件位置正确，即A轴线穿过柱底板的中心， 柱底面下底面与0轴线平齐。切换到3d视图查看效果。 注意，每次画好后一定要保存到自己的U盘！它作为平时成绩。
2）创建轴线视图
右键单击任意轴线》创建视图》沿着轴线,在XY视图单击》显示，出现 “视图属性”对话框，在角度选“平面”；（在视图类型选“线框表 示”；）点修改》应用》确认，点另存为“standard”。在“沿着轴线生 成视图”对话框里，点击“创建”，生成轴线视图。
建 模 选“通用性”工具栏里“ ”（打开视图列表），将1轴线视图显示于当前。
说明：根据钢结构设计图绘制合适的轴线
设置好“坐标”、“标签”、 “磁性轴线面”、 “另存为”1，点 「修改」，出现“替代确认”窗口，点「是」，再关闭“轴线”窗口， 出现“3d”视图，点虚线框任一线，右击出现活动窗口，点「适合工作 区域到整个模型」。
Tekla钢结构BIM软件教程模块3-Tekla建模(基础操作)
报告模板里英文的含义
assembly_bolt_list_1:螺栓清单 assembly_list_C:构件清单(GZ、GL等) assembly_part_list_C:构件连件清单
（GZ上的零件等） bolt_list_C:螺栓清单（用了多少个螺栓） material_list_C:材料清单（预算用，如
Tekla Structures （Xsteel） 钢结构深化设计软件操作
黄冈科技职业学院建筑工程学院
模块三 Tekla Structures17.0建模
本模块主要介绍以下几个方面的内容：
掌握Tekla Structures软件的启动、常用工 具栏的作用、 建模（轴线设置、生成轴视图、 生成Report ）
工程用槽20a多少……）
5、快捷键（自学）
作业
重画课堂所讲双跨门式刚架钢柱，并保存 。
二、常用基本工具栏简介
新建model
打开现有model
在两个选取点之间创建一个梁（Beam Girder Brace ）
保存当前model
在选取位置创建一个柱（Column Post）
用三点定义的半径创建梁
创建由直线段和曲线段构成的梁
在选取位置创建一个与工作平面正交的梁
在两个选取的点之间创建一个双部件。双部件由两个梁构
3）. 输入模型名称。 4）. 在模型类型列表框中，选择单用户或多用户。 5）. 如果选择多用户，请输入服务器名称，或者从服务器名
称列表框中选择最 近使用的服务器。另请参见多用户系统概述。 6）. 单击确定创建新模型。其他图标将被激活，模型的名称
显示在 Tekla Structures 窗口的标题栏中。 每一个模型都必须有唯一名称。Tekla Structures 不允 许模型名称重复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

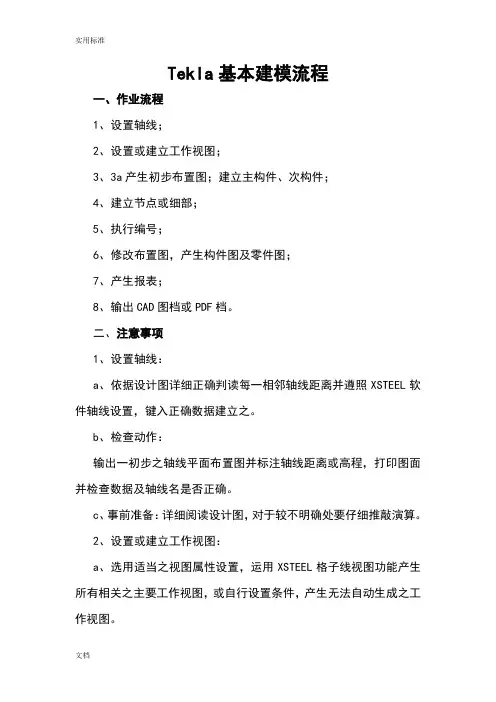

Tekla基本建模流程
一、作业流程
1、设置轴线；
2、设置或建立工作视图；
3、3a产生初步布置图；建立主构件、次构件；
4、建立节点或细部；
5、执行编号；
6、修改布置图，产生构件图及零件图；
7、产生报表；
8、输出CAD图档或PDF档。
二、注意事项
1、设置轴线：
a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL 软件轴线设置，键入正确数据建立之。
b、检查动作：
输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。
c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。
2、设置或建立工作视图：
a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。
b、检查动作：
①检查视图属性设置是否合适。
（含过滤条件是否设置合理）
②查看工作视图命名是否正确。
③查看视深是否正确。
④查看平面与立体设置是否恰当等。
c、事前准备：
①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。
②判断平立面欲表达之构件内容以利布置图之调用。
3、建立主构件：
a、详细阅读设计图所有构件规格、材质、位置、高程、工作点表面处理等重要信息，按规格大小、类别等因素排序，再设定素材代号以利模型之输入；输入时一般要须遵守构件与零件编号原则且接由左而右、由下而上之方向要求绘制。
b、检查动作：
有混凝土楼板梁工作点须依T.O.C.条件设置T.O.C—T.O.S距离为其深度方向之数据（一般采后部设置），工作点如在T.O.C.高程，则工作视图上点勿关闭可随时检查该梁是否位于工作面上，其深度方向距离查阅深度方向设置即可得知。
对于同一平面参数相同时更易于控制与修改，如该平面上有特殊不之深度时操作者须特别于相阅数据予以注明并熟记以利后续修改时更能熟记差异性，避免过多的返工。
构件输入完毕后产生布置图检查，并配合各式报表抓取数据排序快速校
核。
c、事前准备：
详细判读设计图中各相关数据差异性，并针对差异性思考合适对策，利于日后变更修改等操作。
3a产生初步布置图：
a、依据项目特性设置相应条件之图纸属性及图纸视图属性，产生布置图；布置图产生须考虑视深之控制、图面比例、图面布局、字体大小、线条颜色、图签、注解、规格表、图标签、方位符号等细节之设置是否搭配合理适当。
b、检查动作：
须确实与设计图相应数据仔细核对，并依据正确校核方法将正确、不正确及须修正数据标示于图面中，如有不明确之部位须要求再产生更多的剖视图，利于视图。
c、事前准备：
详阅设计图并以各别颜色予以区分，方便日后视图，对于较细微处应自行将其放大打印作为自己的工作数据保证工作能较有效率的完成。
4、建立节点或细部：
a、使用XSTEEL各节点程序将已归类之节点数据设置成节点应用参数并储存，方便点选应用；如不能一次性由程序直接完成之节点或细部，则选用较接近之节点式样处理再进一步修改或设定成自定义节点再行点选应用。
操作时须保证相同的接头能运用同一节点参数，
提高正确性，并利于变更修改。
b、检查动作：
①产生节点布置图校对主结构之节点编号是否设置正确；另须保证相应之节点编号之设定与设计图一致，所有同编号之节点参数全部一致。
②执行碰撞校核。
③零件图面检查。
④报表检查。
c、事前准备：
①对于各式节点设定代码并结合素材编号设定节点号。
②节点号之参数须建档并校核保证内容百分百正确才可使用。
③另对于节点交互影响者，须更加分析其变化将产生的各种变化采取相应的解决方案确保节点调整之可行性。
5、执行编号：
a、编号方式于建模准备前已先定案，但在编号之前仍可调整，但所有作法须配套否则图纸会体系混乱，须慎重执行。
①以XSTEEL内定编号方式执行编号，多物可同一号，一物数量可不只一件，但编号位置较无次序性，其控制流程较为单纯。
②以名称字段设定为构件编号者，编号执行时名称参数不作判断与编号比对，可一物一号，相应使用之图纸模板；报表模板须配合使用，其余条件与ASSEMBLY POISION字段设定为构件编号方法相同。
③对于设置并修改时之编号较为复杂，须整体考虑。
有时编号须
先部份取消编号重编，构件图会随此作法相应变更，故不可草率处理。
b、检查动作：
随时有备份观念及良好档案管理之能力，对于前后版本变化要全面掌握；变化后亦要对变化之部份加以整理，作成数据或提供给业主控管相对应之工作。
c、事前准备：
①严谨了解编号体系及其相应作法。
②对于设计变更须有正确了解后方可修正。
③对于修改后之结果要具备预判之能力，如结果差距甚大须检讨是否方法错误，宁可重改也不应冒然进行下一步骤。
6、修改布置图，产生构件图及零件图：
a、使用XSTEEL软件，2D处理之图面须充分运用其属性设置功能，将需要使用之属性规划保存或有效运用克隆功能产生构件图。
处理调整编号尺寸、线型、颜色、记号等须有整体性；对于个别内容须在满足基本条件下尽快设定完成，切忌于单一向上打转，造成时程延误。
b、检查动作：
①个人部份仍须按校核要求落实自校的动作，自校须掌握要领及进度；对于复杂构件须百分百校核。
②CHECK组人员作二次校核，期能检查出图者不易发现之问题。
③主管重点局部检查及个别抽检，零件图须全面检查可保证显而易见之问题不会发生，确保项目达到百分百质量。
c、事前准备：
①运用报表统计相似构件或掌握各项信息严谨理解工作内容。
②作好各项图纸设定，事前工作会议对于作业事项统一要求。
③作成首份样本图面供他人参考。
7、产生报表：
a、①报表之产生须运用正确之模板及精确之过滤选择，各式报表相互有关联性者须校核，可进一步确保提出数据之正确性。
②依据业主要求产生相应报表文件，并妥善保管。
b、检查动作：
①模型选择之内容数量须清楚了解莫过于自信依赖软件而忽略该注意的事项，如构件总数、总重量、分段、分区与总合抓取之数须一致。
②不同之过滤方式得出之结果相互比较保证万无一失。
c、事前准备：
①将先前步骤所得数据准备好与之比对。
②对已知之条件重复校核。
③充分了解各式报表之产生方法及其注意事项。
8、输出DWG、DXF及PDF文档：
a、设定或运用适合的驱动程序产生相应数据。
b、检查动作：各式图样至少抽样检查一次。
c、事前准备：对于相应转换方法能事先演练至熟练程度，对于不同程序转换充分了解作业流程及操作动作，以期能迅速成功转换或修
正。
结构图纸基本构成：
2、结构图。
1、封皮
2、目录
3、技术说明
4、基础平面图
5、基础详图（含防撞墙大样图、防撞墙门柱、地梁配筋图。
配筋图也可以用平面表示法放在基础平面图中）
6、结构平面图（可用对称表示法一面表示梁、柱等主结构，一面表示檩条、拉条、支撑、隅撑）
7、吊车梁平面图
8、结构立面图（不赞成单做垂直支撑立面图）
9、钢结构组合大样图（也有叫立面图、也可以将节点放于此图）
10、柱详图、梁详图、吊车梁详图、檩条详图及量表、支撑详图、吊车及屋面爬梯详图。
图纸是技术语言，是把设计者意图完整的传达给图纸使用者。
小说是文学语言，讲话是口头语言... ...,语言要求简单易懂、雅俗共赏。
图纸是否能让使用者完全看懂，画图人要站在用图人角度去设计，画好图标准之一是用图人不找设计者。
要做到这一点很难，决非几年时
间就能作到。
绘制钢结构斜梁，不但要标注水平长度，还要标注斜长；（因为水平长度不便于测量）绘制基础详图不但标注总长、宽尺寸，还要标注分段尺寸、各尺寸与轴线关系，这不是重复标注，因为是给不同工种人选用的。
要记住：让用图者多一次计算，就会多一次失误机会，设计者多替用图人想一次，可能现场就会省一天时间。
做详图实际是二次设计，详图应该叫制造图或加工图更准确。
