计算机辅助设计proe习题集含答案
PRO-E考证 基础理论
PDF 文件使用 "pdfFactory Pro" 试用版本创建
7. 下面关于“复制草图”和“派生草图”的描述，哪个是准确的？ (A) 复制草图可以单独修改，派生草图的特性与原草图保持一致，修改原草图，派生跟着改， 反过来不成立 (B) 复制草图的特性与原草图保持一致，派生草图可以单独修改 (C) 两种草图都不允许修改 (D) 两种草图的含义相同 答案：A 8. 进入草绘环境后，由于需求变换了视图，工具箱的 _______具按钮可以定向草绘平面使 其与屏幕平行。
(三) 判断题
1. 【弱】尺寸是指由系统自动建立的尺寸。在用户增加尺寸时，系统不可以删除没有确认 的多余【弱】尺寸。(T/F) 答案：F 2. 在 Pro/ENGINEER 中，同一个草图能够被多个特征共享。(T/F) 答案：F 3. 单击圆标注工具，然后单击圆，最后在圆外单击鼠标中键，可以标注圆的直径。(T/F) 答案：F 4. 使用绘制圆角工具时，用户可以用选择实体交叉点上的顶点位置来加入一个草图的圆角。 (T/F) 答案：T 5. 尺寸锁定后，不随其他尺寸改变而改变。(T/F) 答案：T 6. 使用【修改草图】工具来移动、旋转或按比例缩放单个草图实体。(T/F) 答案：F 7. 几何约束可以替代某些尺寸标注。(T/F) 答案：T 8. 创建的草绘平面可以被使用者重定义和修改。(T/F) 答案：T
(A)
(B)
(C)
(D) 答案：C 9. 绘制草图时，【选择过滤器】工具栏中的不具备的选择有_______。 (A) 全部 (B) 注释 (C) 尺寸 (D) 几何 答案：B 10. 拾取三个点来创建圆的图标为_______。
(A)
(B)
(C)
(D) 答案：C 11. 将【弱】约束变为【强】约束的操作方法是：_______。 (A) 右键后，在弹出菜单中选择【强】 (B) 左键后，在弹出菜单中选择【强】 (C) 中键后，在弹出菜单中选择【强】 (D) 【插入】︱【转换到】︱【加强】 答案：A 12.在【解决草绘】对话框中，系统列出了当前存在冲突的约束和尺寸，以下那种不是可以 选择的解决过约束问题方法。_______ (A) 【撤消】 (B) 【拭除】
proe作业题目及答案
第2章草图绘制1:草绘中圆弧的绘制有多少种绘制方式？A:2种B:3种C:4种D:5种答案:C2.Pro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A:捕捉到栅格B:锁定已修改的尺寸C:始于草绘视图D:定点答案:C3.约束“=”可用来指定什么？A:相同半径B:相同长度C:相同角度D:相同曲率答案:ABD第3章基础实体特征1:参照面与绘图面的关系是什么？A:∥B:⊥C:相交D:无关答案:B2:创建基础扫描特征的基本步骤是什么？A:第一条轨迹定义——第二条轨迹定义——截面定义B:截面定义——扫描轨迹定义C:扫描轨迹定义——截面定义D:扫描轨迹定义——第一截面——第二截面答案:C3:以下哪个选项不属于旋转特征的旋转角度定义方式？A:可变的B:特殊角度（90度的倍数）C:至平面D:穿过下一个答案:B4.使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A:一定要封闭B:一定不要封闭C:不一定要封闭D:一定要封闭且包围扫描起点答案:C5.创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元答案:BC6.在可变截面扫描特征中，截面按照设计意图变化，通常通过以下哪些方法实现？A:顺应轨迹扫描B:截面受X向量轨迹影响C:使用关系式搭配trajpar参数控制截面参数变化D:使用关系搭配基准图形控制截面参数变化答案:ABCD第4章工程特征1.对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A:边链B:曲面——曲面C:边——曲面D:边对答案:A2.按圆角半径定义方式分，简单倒圆角包括哪些类型？A:常数B:可变的C:完全圆角D:通过曲线答案:ABCD3．倒角特征可以分为哪两种类型？A:拐角倒角B:倒圆角C:边倒角D:直倒角答案:AC第5章特征编辑1:若要变更原有特征的属性和参照，应使用哪个操作？A:修改B:重新排序C:重定义D:设置注释答案:C2.特征间建立父子关系的方法有哪些？A:选择一个特征的表面作为另一个特征截面的放置面B:一个特征选择另一特征作为其定位参照C:通过镜像产生新的特征D:在一个特征之后接着建立一个特征答案:ABC3.利用哪些阵列所建立的特征可以超过放置平面？A:一般B:相同C:变化D:圆形答案:AC第6章基准特征1.基准点的用途有哪些？A:作为建立其它基准特征的参考点B:定义孔特征的放置位置C:定义注释箭头指向的位置D:辅助建立或调整复杂曲面答案:ABCD2．创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行答案:B3．以下方式可以独立建立基准平面的是哪些？A:穿过圆柱B:平行平面C:偏距平面D:混合截面答案:CD第8章组件设计1:关于装配中下列叙述正确的是哪个？A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状答案:B2.装配时对某两个面使用对齐约束或匹配约束的区别是什么？A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的答案:A3.以下述说正确的有哪些？A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件答案:BD4.装配组件时使用对齐约束可以是什么？A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线答案:BCD。
计算机辅助设计_习题集(含答案)
《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。
A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。
A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。
A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。
A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。
A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。
A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。
A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。
A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。
A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。
Proe考试试题答案
草绘特征：拉伸、旋转、扫描、平行混合特征、筋特征。
拉伸：1激活拉伸特征命令2定义草绘界面3确定拉伸方向4定义拉伸深度5预览特征旋转：1在零件设计模式下，单击【插入】-【旋转】菜单项，弹出操作面板2单击【放置】-【定义】，定义旋转特征的界面，定义旋转中心3选中旋转中心线4指定旋转角度5指定生成旋转实体为草绘的那一侧6预览扫描：1在零件设计模式下，单击【插入】-【扫描】-【伸出项】2选择轨迹平面，绘制轨迹3在指定平面上绘制截面单击完成4预览平行混合特征：1在零件设计模式下，单击【插入】-【混合】2选择混合及截面生成等方式3创建混合特征的截面4指定截面间的距离5预览筋特征：1在零件设计模式下，单击【插入】-【筋】2建立截面草图3指定厚度及生成材料的侧4预览半径r、长度、角度theta:控制极轴的角度、Z方向坐标z:控制Z方向的尺寸。
参数方程：r=100;theta=t*360;z=0;(t将从0变到1）曲面的建立方法：拉伸曲面，旋转曲面，扫描曲面，混合曲面，填充特征-创建平整曲面，复制粘贴与选择性粘贴曲面。
曲面的编辑方法：【合并】（1）选择要合并的两个曲面2激活【延曲面合并命令3选取合并方法4选定要保留的面组的侧5更改主面组6预览并完成特征。
伸】：1选取要延伸的曲面的边2延伸命令：编辑-延伸系统出现延伸操控模板3选取延伸方式4预览并完成，修剪，加厚，实体化。
驱动尺寸：由定义特征的参数生成的尺寸从动尺寸：设计者使用尺寸标注命令根据集合边界标注的尺寸驱动尺寸：设计者只能让其显示或者不显示而不能添加或删除，修改一个时另一个也会相应的发生变化从动尺寸：反应所标注的几何位置，但设计者不能修改尺寸，这些尺寸也不能驱动零件模型。
特征建立的顺序与过程将使各特征间形成父子关系，一个特征建立过程中若引用了其他特征或其他特征的面作为草绘平面、参照或在草绘图中将其作为了约束的参考，这些特征就称为这个新建立特征的父特征，同时新建立特征称为其所依附特征的子特征。
proe练习题
proe练习题一、题目描述PROE（即PTC Creo）是一款三维CAD软件，被广泛用于产品设计和工程绘图。
本文将提供一些PROE练习题，以帮助读者进一步熟悉和掌握PROE的使用。
二、零件绘制题1. 题目一：绘制一个圆柱体要求：绘制一个半径为10mm，高度为20mm的圆柱体。
步骤：1）打开PROE软件，选择"新建"。
2）在"新建对话框"中选择"零件"，点击"确定"。
3）在"特征工具栏"中选择"创建基础特征"，再选择"圆柱体"。
4）在对话框中输入半径为10mm，高度为20mm，并点击"确定"。
5）保存零件文件，命名为"圆柱体.prt"。
2. 题目二：绘制一个立方体要求：绘制一个边长为15mm的立方体。
步骤：1）打开PROE软件，选择"新建"。
2）在"新建对话框"中选择"零件"，点击"确定"。
3）在"特征工具栏"中选择"创建基础特征"，再选择"立方体"。
4）在对话框中输入边长为15mm，并点击"确定"。
5）保存零件文件，命名为"立方体.prt"。
三、装配体题1. 题目一：组装一个螺母和一个螺栓要求：利用已有的螺母和螺栓零件，进行装配。
步骤：1）打开PROE软件，选择"新建"。
2）在"新建对话框"中选择"装配体"，点击"确定"。
3）在"打开对话框"中依次导入已有的螺母和螺栓零件。
4）在"装配组件窗口"中选择螺母和螺栓，并点击"确定"。
proe考试试题及答案

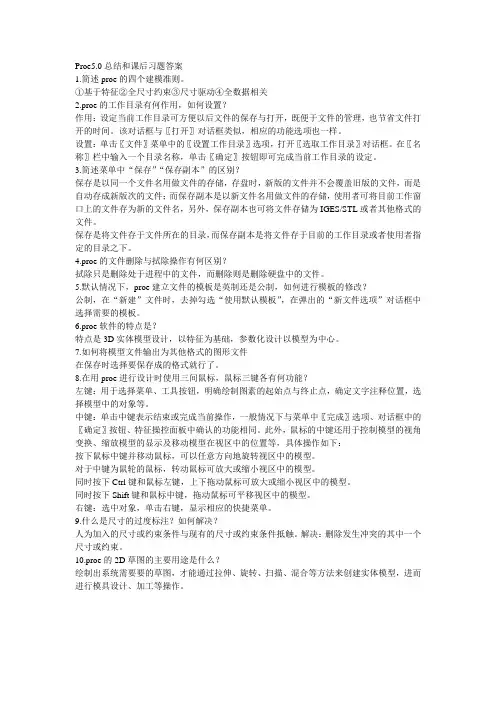

Proe5.0总结和课后习题答案1.简述proe的四个建模准则。
①基于特征②全尺寸约束③尺寸驱动④全数据相关2.proe的工作目录有何作用，如何设置？作用：设定当前工作目录可方便以后文件的保存与打开，既便于文件的管理，也节省文件打开的时间。
该对话框与〖打开〗对话框类似，相应的功能选项也一样。
设置：单击〖文件〗菜单中的〖设置工作目录〗选项，打开〖选取工作目录〗对话框。
在〖名称〗栏中输入一个目录名称，单击〖确定〗按钮即可完成当前工作目录的设定。
3.简述菜单中“保存”“保存副本”的区别？保存是以同一个文件名用做文件的存储，存盘时，新版的文件并不会覆盖旧版的文件，而是自动存成新版次的文件；而保存副本是以新文件名用做文件的存储，使用者可将目前工作窗口上的文件存为新的文件名，另外，保存副本也可将文件存储为IGES/STL或者其他格式的文件。
保存是将文件存于文件所在的目录，而保存副本是将文件存于目前的工作目录或者使用者指定的目录之下。
4.proe的文件删除与拭除操作有何区别？拭除只是删除处于进程中的文件，而删除则是删除硬盘中的文件。
5.默认情况下，proe建立文件的模板是英制还是公制，如何进行模板的修改？公制，在“新建”文件时，去掉勾选“使用默认模板”，在弹出的“新文件选项”对话框中选择需要的模板。
6.proe软件的特点是？特点是3D实体模型设计，以特征为基础，参数化设计以模型为中心。
7.如何将模型文件输出为其他格式的图形文件在保存时选择要保存成的格式就行了。
8.在用proe进行设计时使用三间鼠标，鼠标三键各有何功能？左键：用于选择菜单、工具按钮，明确绘制图素的起始点与终止点，确定文字注释位置，选择模型中的对象等。
中键：单击中键表示结束或完成当前操作，一般情况下与菜单中〖完成〗选项、对话框中的〖确定〗按钮、特征操控面板中确认的功能相同。
此外，鼠标的中键还用于控制模型的视角变换、缩放模型的显示及移动模型在视区中的位置等，具体操作如下：按下鼠标中键并移动鼠标，可以任意方向地旋转视区中的模型。
pro-e题及答案电子书版
*E - B 和 C。
51. 正确还是错误？在零件中隐藏包含特征的层时，只会隐藏非实体特征几何。
*A - 正确
B - 错误
52. 正确还是错误？在组件中隐藏包含元件的层时，只会隐藏非实体元件零件。
A - 正确
*B - 错误
A - 正确
*B - 错误
36. 下列哪项有关父子关系的陈述是错误的？
A - 父子关系是 Pro/ENGINEER 功能最强大的一个方面。
B - 更改零件中的父特征后，会动态地改变所有子项以反映这些更改。
C - 父特征可以在没有子项的情况下存在。
*D - 子特征可以在没有父项的情况下存在。
A - 视图方向。
B - 造型状态。
C - 剖面。
D - 分解状态。
*E - 以上全部。
18. 对于在 PTC 课程中创建的所有新模型，单位均被设置为...
*A - 毫米千克秒
B - 厘米克秒
C - 英寸磅秒
D - 英尺磅秒
19. 正确还是错误？ALT 键通常被用作执行快捷方式的键盘按键。
E - A 和 B
55. 下列哪项不是几何失败的原因？
*A - 一个特征拉伸到另一个特征中
B - 倒圆角半径过小或过大
C - 混合起点不匹配
D - 圆形扫描截面半径大于扫描轨迹半径
56. 编辑草绘时避免发生缺失零件参照失败的方法是...
A - 删除草绘特征，然后再以正确的方法重新创建它。
B - 修改其它元件中的特征。
C - 更改约束。
D - 隐含或冻结失败的元件。
PROE理论试卷及答案
2016~2017学年第1学期期末考试《CAD/CAM技术（Pro/E）》试题（开卷）（A卷）考试时间：90分钟 2016年11月一、单选题（共10分，每题2分）1、要想从内存中清除当前文件，可以选择“文件”中哪个命令？（）A、拭除——不显示B、拭除——当前C、删除——当前D、删除——不显示2、对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？（）A、边链B、曲面——曲面C、边——曲面D、边对3、以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？（）A、选定轨迹B、增加参照C、替换D、指定厚度4、参照面与绘图面的关系是什么？（）A、∥B、⊥C、相交D、无关5、以下何种条件不属于草绘目的管理器的意向假设？（）A、竖直B、等半径C、与某边成450D、900圆弧二、多选题（共 20 分，每题4分）1、以下实体特征可以采用何种方式一次性创建？（）A、旋转B、扫描C、薄板拉伸D、壳2、以下述说错误的是哪些？（）A、建立扫描特征时，其轨迹线必须连续并相切B、使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C、使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D、在创建可变截面扫描特征时，必须依次定义多个不同的截面3、装配组件时使用对齐约束可以是什么？A、使样条线重合B、使实体平面或基准面互相平行且指向相同C、使点与点重合D、使基准轴共线4、我们一般将混合特征分为哪三种类型？（）A、平行混合B、旋转混合C、一般混合D、拉伸混合5、创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A、有相同长度的边B、有相同数目的边（图元）C、起始点有对应关系D、有相同属性的图元三、判断题题（共 10 分，每题2分）1、若要删除所有由阵列所建立的特征，并保留原始特征，应使用“删除”命令。
A、正确B、错误2、使用对齐约束装配元件与组件时，可选择不相同的几何条件，如轴对平面，点对轴。
计算机辅助设计画图考试题及答案
计算机辅助设计画图考试题及答案一、选择题（每题2分，共40分）1. CAD是什么的缩写？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Aided DraftingD. Computer-Aided Diagramming答案：A2. 下列哪个是常见的2D绘图软件？A. AutoCADB. SolidWorksC. SketchUpD. Blender答案：A3. CAD软件中，哪个工具可以用于创建直线？A. 画圆工具B. 画弧工具C. 画多边形工具D. 直线工具答案：D4. 在CAD软件中，如何进行图形的放大操作？A. 使用移动工具B. 使用旋转工具C. 使用缩放工具D. 使用删除工具答案：C5. CAD软件中，什么是图层？A. 图形的颜色B. 图形的线型C. 图形的图案填充D. 图形的组织结构答案：D6. 在CAD软件中，哪个命令可以用于创建圆弧？A. LineB. CircleC. Arc答案：C7. 下列哪种文件格式常用于CAD图纸的保存与交换？A. .docxB. .xlsxC. .pdfD. .dwg答案：D8. 在CAD绘图中，哪个选项可以实现图形的镜像对称？A. OffsetB. RotateC. MirrorD. Scale答案：C9. CAD软件中，哪个命令可以用于创建矩形？A. LineB. CircleC. Arc答案：D10. 在CAD软件中，如何改变图形的颜色？A. 使用编辑工具B. 使用修剪工具C. 使用绘图工具D. 使用属性工具答案：D二、填空题（每题4分，共40分）1. 在CAD软件中，绘制直线可以使用________命令。
答案：line2. CAD软件中，移动图形的工具是________。
答案：Move3. CAD软件中，拉伸图形的工具是________。
答案：Stretch4. CAD软件中，旋转图形的工具是________。
计算机辅助设计有答案
计算机辅助设计(有答案)《计算机辅助设计》复习题目一、单项选择题1.AutoCAD用户图形文件默认的文件名后缀是（D）。
A.DWTB.DXFC.TXTD.DWG2.AutoCAD与其他软件交换数据的文件名后缀是（B）。
A.DWTB.DXFC.TXTD.DWG3.AutoCAD 绘图时用户可以定义（A）个层。
A.256个B.8个C.64个D. 1024个4.不属于AutoCAD中定义的层的属性是（A）。
A.角度B.名称C.颜色D.打印开关5.AutoCAD的绘图界限（Limits）在绘图时（C）。
A.不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限6.AutoCAD设置绘图界限（Limits）的作用是（B）。
A.删除界限外的图形B.只能在界限内绘图C.使界限外的图形不能打印D.使光标不能移动到界限外7. AutoCAD输入点坐标时，使用相对极坐标的格式为（D）。
A. @35,40B.35,40C.100<30D. @100<308. AutoCAD输入点坐标时，使用极坐标的格式为（C）。
A. @35,40B.35,40C.100<30D. <100@309.AutoCAD在标注尺寸时，尺寸端点的形式（C）。
A.必须是箭头B.必须是45度短线C.可以在列表中选择D.不能选择10.AutoCAD在标注尺寸时，尺寸端点的形式（C）。
A.两端必须一样B.必须是45度短线C.可以在列表中选择D. 所有尺寸形式必须统一11.AutoCAD 绘图时用户可用的线型（D）。
A.只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入12.AutoCAD 绘图时用户可用的颜色（C）。
A.不能使用任意颜色B.必须与定义的层颜色一致C.可以调入多种系统颜色D.只能使用7种颜色13.AutoCAD的绘图编辑时，属性匹配（Match）（D）。
A.不能改变属性B.只能改变图层C.所有属性都改变D.除几何属性外都改变14. AutoCAD中，当系统提示输入点坐标时（B）。
计算机辅助设计练习题集
计算机辅助设计练习题集计算机辅助设计练习题填空题1.CAD是的简称，CAM是的简称。
答：Computer Aided Design 计算机辅助设计、Computer Aided Manufacturing 计算机辅助制造2.Protel99SE编辑电原理图时，将电源、地线视为一个元件，通过网络标号来区分。
一般将电源的网络标号定义为，地线的网络标号定义为。
答：VCC、GND3.制作直插元件封装时，焊盘所属图层为。
答：Multi-Layer4.设计规则检查的英文全称是，缩写是。
答：Design Rule Check 、DRC5.印制电路板英文全称是，缩写为。
答：Printed Circuit Board、PCB6.进行电路板设计规则检查，应执行的命令为。
答：Tools/Design Rule Check7.原理图编辑时，执行[Reports]命令，生成电路板信息表。
答：Board Information8.PCB印制板中的计量单位有两种，英制单位的1mil约等于毫米。
答：0.02549.在进行电原理图编辑时，分立元件如电阻、电容、电感、三极管、电位器等元件的电气图形符号存放在元件库中。
答：Miscellaneous Devices.DDB10.是原理图编辑器SCH与印制板编辑器PCB之间连接的纽带。
答：网络表文件(.net)11.新元件的制作除了直接绘制新元件外，还可通过来制作新元件。
答：修改已有元件12.项目文件本质上还是原理图文件，只是扩展名为而已，当模块电路原理图内含有更低层次的子电路时，该模块电路原理图的扩展名依然为。
答：.prj 、.sch13.层次原理图设计中项目文件（.prj）本质是文件。
答：原理图14.protel99中，在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自“Design Explorer 99SE/Library/Sch”文件夹下的元件图形符号库内。
proe附答案
1.参数化设计的含义是什么？Proe软件符合参数化设计要求么？如果符合，在设计中怎样体现的？#参数化设计的意思是零件设计中所有的尺寸和几何约束都是相关联的，改变一个参数会引起零件形状的整体变化；proe符合参数化设计的要求，设计中是通过参数化的截面草图构造特征来实现的。
2.在参数化设计中创建的实体模型与对应的工程图是什么关系？与在cad环境中绘制的工程图有什么区别？在参数化设计中创建的实体模型与对应的工程图是相互关联的，实体模型的变化会引起工程图中对应尺寸的改变，在工程图中改变尺寸（自动生成的驱动尺寸）也会引起实体模型对应的尺寸的改变与在cad环境中绘制的工程图完全不同，在cad环境中绘制的工程图是非参数化的。
3.Proe零件设计环境上，如何确保每次设计的零件都在一个目录下？#每次启动proe后，将工作目录设置在同一目录下即可。
4.Proe零件设计环境下，如果同时打开的零件文件太多而影响内存如何处理？#可以将当前设计中暂时不需要的零件文件从内存中拭除。
5.零件的重定向视图界面中，简述第一参照和第二参照的含义及两者之间的关系？第一参照定义要设置视图的正视方向，第二参照定义正视方向视图的方位，第一参照和第二参照两者之间必须互相垂直。
6.在实体建模中，基准平面的用途有哪些？#⑴作为尺寸标注参照平面⑵决定三维零件的方向⑶作为草绘平面⑷作为零件装配时的参照平面⑸用以产生剖面图7.基准平面创建方式“旋转”的作用是什么？采用该方式需要什么几何条件？旋转方式用于旋转基准面的创建，需要一个参考面，参考轴及指定的旋转角度。
8.截面草图绘制中应该先标注尺寸还是先添加几何约束？为什么？一般应该先添加几何约束，后标注尺寸。
因为几何约束保证草图几何线段之间正确的几何关系。
在特殊情况下，部分几何约束可以后添加。
9.截面草图绘制中需要绘制“圆中心线”时应该采用什么方法？先绘制实线圆，再采用“旋转几何”的方法将其旋转为“圆中心线”10.截面草图绘制中什么时候需要使用“点”来帮助标注尺寸？在两个直线段的交点处需要直线标注尺寸时需要参考“点”来帮助标注尺寸。
计算机辅助设计基础试题（含答案）.doc
1、WI<I》GE是以下哪一用一次性特殊点捕捉光25、AutoCAD 中CAD1>、整体移动对象种实体形成的命令。
标菜申As %%u B、％标准文件后缀名为31、拉命令（C ）C、楔形A、TAB+鼠标器右键%p C、%%o(A )“lengrhen”修改开放曲2、下面的哪个操作可以单击»、%%c A、dwg B、线的长度时畚很多选宄成移动、复制、旋转B/11T+鼠你器右键单18、CAI）当中的图形文dxf C、项，除了（B〉和编放所选对象的多种iif件是下列哪一种（A ）dwt D、dws A 、增®编辑功能（I））C、SHIFT+鼠标器右A、矢量图B、26、不是环形阵列定义B、封闭1＞、.V1OCORO键单击位图C、点阵阵列对象数目和分布方 C 、丙分数3、保存块的应用以下D、鼠标器右键吶击图D、矢量图或位法的是（C >D、动态（A ）操作。
12、CAD屮自动保存图.4、项F1总数和填充32、不能应用修剪命令A.WBLOCK时，临时文件的扩展名19、在AutoCAD 中保角度B、项U总“trim”进行修剪的对象5、UCS是一种坐鉍系为（D〉存文件的安全选项是：数和项目间的角度是（D ）图标，属于（B ）B、D、AC$(B )C、项目总数和基点 A 、圆弧用户坐标系13.样条曲线不能用下A、白动锁定文件位贯1）、填充角B、圆6、将一个桁定的帄面面的（D ）命令进行B、口令和数字签名度和项目间的角度 C 、直线_个或多个三维对象切编辑C、用户和密码27、移动圆对象，使其D、文字开，形成一个实体对象，A、刪除B、移D、数字化签名圆心移动到S线屮点，33.应用倒角命令以上操作要用到下面哪动C、修2«、AutoCAD软件的设蒲要应用（1> ）“chamfer”进行倒角操个命令。
（B ）剪D、分解计特点是（D ）.4、正交B、作时（C >B.SLIC14、AUTOCAD 系统为A、参数化强B、捕捉C、栅格A、不能对多段线对7 、AUTOCAD 为我们提供了两个虚拟的可视化强C、界面1>、对象捕捉象进行倒角B、可以（A）的产品计算机绘图设计空间是友好D、精确28、用旋转命令“rotate”对样条曲线对象进彳J•倒A、美国(A )21、绘制多段线的命令旋转对象时（B ）8、使光标只能在水帄方A、摸窀空间和图纸是（B ）A、必须指定旋转角€\不能对文卞对象向成垂直方向移动执行空问B、模型空 A x LINE B、度B、必须指进行倒角1》、不能下面（D〉命令。
计算机辅助设计_习题集(含答案)
《计算机辅助设计》课程习题集一、单选题1.在AutoCAD中，将整个视图在视区内最大限度地加以显示，应该使用的命令是（）。
A．Zoom All B．Zoom Extents C．Zoom Window D．Zoom Center2.在AutoCAD中，打开正交模式（ORTHO）后用鼠标（）。
A．可以画任意方向的直线B．只能画水平线C．只能画垂直线D．只能画水平线和垂直线3.在AutoCAD中，下列设备中不属于输出设备的是（）。
A．显示器B．打印机C．绘图仪D．数字化仪4.在AutoCAD的Trim命令执行过程中，欲恢复刚刚误操作剪切的边，正确的操作是（）。
A．键入字符"U" B．直接回车C．键入字符"R" D．键入字符"P"5.在AutoCAD中，标注某一尺寸后，尺寸线、尺寸文本和延伸线（）。
A．都不能改变 B．都可以改变C．只有尺寸文本和尺寸线可以改变D．只有延伸线和尺寸文本可以改变6.在AutoCAD中，角度型尺寸（dimangular）标注命令进行尺寸标注时，（）。
A．只能标注圆弧角度和两直线角度B．只能标注两直线角度和整圆的部分角度C．只能在整圆上标出部分角度和圆弧角度D．既能在整圆上标出部分角度，也可以标注圆弧和两直线角度7.在AutoCAD中，如何根据坐标系图标来判断用户当前所处的坐标系（）。
A．UCS能随图形旋转，而WCS则不能B．UCS图标有U，WCS图标有WC．只有WCS图标有W D．WCS能随图形旋转，而UCS则不能8.在AutoCAD中使用rotate命令对图形进行旋转操作时，旋转基点（）。
A．只能是（0，0）B．要进行旋转操作的图形上的一个端点、中点或交点C．只能是某个圆的圆心点D．可以是任意的一个点9.在用鼠标点击图形构建AutoCAD图形选择集时，下列说法正确的是（）。
A．一次选中一个图形实体B．在交点处点击可选中多个实体C．无法选中实体D．选出最后画的实体10.在AutoCAD中，以下哪种方式不能打开正交方式（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算机辅助设计（P R O E)》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《计算机辅助设计（PROE)》（编号为09015）共有单选题,判断题,问答与作图题,作图题等多种试题类型，其中，本习题集中有[问答与作图题]等试题类型未进入。
一、单选题1. 在Pro/E环境中，鼠标左键的功能可以是什么？（）A:选择命令执行B:与“ctrl”结合进行缩放C:绘制图元D:选择2-D图元、特征、曲面等2. 相对坐标系的主要用途是什么？（）A:辅助尺寸的标注B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系D:拉伸特征创建必须使用它3. 曲面中下列说法正确的是哪些？（）A:曲面中黄色线是边界线B:曲面中黄色线是棱线C:面中紫色线是棱线D:棱线间可以放置倒圆角特征4. 鼠标中键的功能可以是哪些？（）A:完成确认选择B:放弃或结束图元的绘制C:与Ctrl结合旋转模型D:打开相关快捷菜单5. 以下方式可以独立建立基准平面的是哪些？（）A:穿过圆柱B:平行平面C:偏距平面D:混合截面6. 创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？（）A:穿过某平面法线B:偏距某平面C:相切于某圆柱面D:与某平面平行7. 在模具设计时对参考模型所作的修改不会影响什么？（）A:参考模型源零件B:模具元件C:模具型腔D:模具型芯8. 建立分型面的常用方法有哪些？（）A:使用曲面创建与编辑工具构建B:使用着色功能C:使用侧面影像曲线产生裙边特征D:骨架折弯9. 以下选项用于对曲面进行编辑修改的有哪些？（）A:合并B:裁剪C:造型D:延拓10. 我们一般将混合特征分为哪三种类型？（）A:平行混合B:旋转混合C:一般混合D:拉伸混合11. 在Pro/E中，选取【插入】菜单，然后选取其中的（）选项即可在设计中根据需要加入各种基准特征。
A. 【模型基准】B. 【修饰】C. 【造型】D. 以上都不正确12. 创建工程图中增加投影视图是指什么？（）A:用户自定义投影视角的视图B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图D:产生与其它视图无从属关系的独立视图13. 视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？A:投影视图B:辅助视图C:一般视图D:局部（详尽）视图14. 填充特征只是通过其边界定义的一种平面曲面特征，用于（）曲面。
A. 复制B.剪切C. 镜像D.加厚15. 在标注圆（圆弧）和圆（圆弧）之间的相对距离的尺寸时，选取被标注的几何图元制后会弹出【尺寸定向】对话框，可能有（）情况。
A. 【竖直】B. 【水平】C. 【竖直】和【水平】D. 以上都不正确16. 创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？（）A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元17. 以下述说正确的有哪些？（）A:完成装配体创建后可任意更改零件文件的文件名B:使用匹配或对齐约束时，可对偏距输入负值C:爆炸图只能由系统自动定义，不可以人工定义D:可以在装配环境下创建零部件18. 倒角特征可以分为哪两种类型？（）A:拐角倒角B:倒圆角C:边倒角D:直倒角19. 使用定向约束条件时，正确的是哪些？（）A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向20. 以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？（）A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理21. 以下实体特征可以采用何种方式一次性创建？（）A:旋转B:扫描C:薄板拉伸D:壳22. 以下述说错误的是哪些？（）A:建立扫描特征时，其轨迹线必须连续并相切B:使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C:使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时，必须依次定义多个不同的截面23. 装配组件时使用对齐约束可以是什么？（）A:使样条线重合B:使实体平面或基准面互相平行且指向相同C:使点与点重合D:使基准轴共线24. 为了成功建立分模曲面，必须满足什么？（）A:分模曲面必须与工件或模具体积块完全相交以期能形成分割B:分模曲面不能自我相交C:分模曲面必须连续并相切D:以上都不正确25. 关于装配中下列叙述错误的是哪些？（）A:装配中将要装配的零、部件数据都放在装配文件中B:装配中只引入零、部件的位置信息和约束关系到装配文件中C:装配中产生的爆炸视图将去除零、部件间的约束D:装配中不能直接修改零件的几何拓扑形状26. 以下述说错误的是哪些？（）A:建立扫描特征时，其轨迹线必须连续并相切B:使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C:使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D:在创建可变截面扫描特征时，必须依次定义多个不同的截面27. 创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？（）A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元28. 创建3-D特征的截面时，常使用以下哪些技巧？（）A:对齐B:使用边界C:偏置边界D:放置截面29. 草绘目的管理器的作用是什么？（）A:直接生成设计者需要的最终图形B:管理设计目的C:猜测设计者的绘图意向自动定义尺寸与约束D:以通用格式输出文件30. 装配时对某两个面使用对齐约束或匹配约束的区别是什么？（）A:对齐使两个面指向一致，匹配使两个面指向相反B:匹配可设置偏矩，而对齐不能C:对齐可设置定向而匹配不能D:以上都是对的31. 利用边界成型Boundaries建构曲面时会怎样？（）A:相邻的边界线不可为相切曲线B:相邻的边界线不可平行C:相邻的边界线不可相交D:相邻的边界线不可共面32. 在圆锥曲线的端点处进行角度标注的正确方法是哪个？（）A:必须按顺序点选曲线、参照、端点后再放置B:按任意顺序点选曲线、参照、端点后再放置C:双击曲线，再点击参照，在端点附近放置D:点击曲线，再双击参照，在端点附近放置33. 标注直线OB长度必需的方法是什么？（）A:点选OB两点，在任意位置放置B:点选OB两点，在以OB为对角点的矩形区域放置C:点选OB直线，在任意位置放置D:B和C都可以34. 要想从内存中清除当前文件，可以选择“文件”中哪个命令？（）A:拭除——不显示B:拭除——当前C:删除——当前D:删除——不显示35. 若要变更原有特征的属性和参照，应使用哪个操作？A:修改B:重新排序C:重定义D:设置注释36. 创建3-D特征的截面时，常使用以下哪些技巧？（）A:对齐B:使用边界C:偏置边界D:放置截面37. 创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？（）A:有相同长度的边B:有相同数目的边（图元）C:起始点有对应关系D:有相同属性的图元38. 倒角特征可以分为哪两种类型？（）A:拐角倒角B:倒圆角C:边倒角D:直倒角39. 使用定向约束条件时，正确的是哪些？（）A:两平面相互平行B:其法线向量指向特定的方向C:两平面法线方向指向相异方向D:两平面法线方向指向相同方向40. 以下哪些选项是创建滑块、镶块、斜销等模具零件的常用方法？（）A:数据来自文件B:利用曲面工具建立局部分模面分出相应体积块C:建立相应的实体特征然后切割D:NC后置处理41. 要想从内存中删除当前文件，可以选择【文件】︱（）命令。
A. 【拭除】︱【不显示】B. 【拭除】︱【当前】C. 【删除】︱【当前】D. 【删除】︱【不显示】42. 以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？（）A:选定轨迹B:增加参照C:替换D:指定厚度43. 参照面与绘图面的关系是什么？（）A:∥B:⊥C:相交D:无关44. Pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是什么？（）A:计算机辅助设计/计算机辅助制造/计算机辅助分析B:计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C:计算机集成制造系统/计算机辅助制造/计算机辅助分析D:制造系统/企业资源计划/计算机管理45. 以下何种条件不属于草绘目的管理器的意向假设？（）A:竖直B:等半径C:与某边成450 D:900圆弧46. 创建扫描特征时，若扫描轨迹与已有实体表面接触，要使扫描特征与原有实体接合混成一体，应选择以下哪个选项？（）A:自由端点B:合并终点C:开放轨迹D:封闭轨迹47. 数值或数学式输入后，有3种方式告知系统已完成输入，其中不正确的是（）。
A. 按Enter 键B.单击绿色【打勾】按钮C. 按鼠标中键D.按鼠标右键48. 若要改变特征增加或切削方向时要怎样做？（）A:使用修改直接将深度尺寸改为一个负值B:使用重定义来改变特征生长方向C:使用设置命令重新设定方向D:使用编辑参照命令49. 绘制偏距型横截面时会怎样？（）A:所编制剖截面的范围必须是一个开放截面B:所编制剖截面的范围必须是一个封闭截面C:所编制剖截面的各部分必须平行D:以上答案都不正确50. 创建工程图中增加投影视图是指什么？（）A:用户自定义投影视角的视图B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图D:产生与其它视图无从属关系的独立视图二、判断题51. 使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”（）52. 完成装配体创建后可任意更改零件文件的文件名（）53. 在Pro/E环境中，鼠标左键的功能可以是选择命令执行。
（）54. 样条线一旦创建就不能修改。
（）55. 扫描混合特征必须定义两个或两个以上的截面（剖面）。
（）56. 使用匹配或对齐约束时，可对偏距输入负值（）57. 爆炸图只能由系统自动定义，不可以人工定义。
（）58. 草图曲线可以和曲线之间互相转换（）59. 建立扫描特征时，其轨迹线必须连续并相切。
（）60. 使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭（）61. 可以在装配环境下创建零部件。
（）62. 若要删除所有由阵列所建立的特征，并保留原始特征，应使用“删除”命令。
（）63. 使用对齐约束装配元件与组件时，可选择不相同的几何条件，如轴对平面，点对轴。
（）64. 在Pro/E环境中，鼠标左键的功能可以是选择命令执行。
（）65. 相对坐标系的主要用途是拉伸特征创建必须使用它。
