贴片电容、贴片电阻、贴片电感的区别

贴片电阻电容电感的认识方法

用肉眼就可以识别
贴片电阻一般上面有数字表示阻值，另一面是白色瓷体，扁平长方形状！
贴片电容身上没有标识，黄褐色，通常比同封装的电阻厚，长方形状！
贴片电感形状是扁方形的，中间是个圆盘，里面可以看到线圈！
（3）片式铝电解电容器
片式铝电解电容器按外形可分为圆柱形、矩形两种类型。

按封装形式可以分为金属封装形、树脂封装形，如图
铝电解电容器的容量范围在0.1~220μF，误差范围为±20%，额定耐压值为4~50V。

铝电解电容器的极性表示方法如图
图2.1.5 片式铝电解电容
图2.1.6 铝电解电容极性表示方法
（2）片式钽电解电容器
容量超过0.33μF的表面组装元件通常使用钽电解电容器，优点是响应速度快，内部为固体电解质。

矩形钽电解电容器有裸片型、模塑封装型和端帽型三种类型。

日本松下公司的TE系列矩形钽电容的外型尺寸如表，误差范围为±20%或±10%，额定耐压值为4~35V。

表松下TE系列矩形钽电容
1
5.片式电感器
片式电感器是将线绕在磁芯上，低电感时用陶瓷作磁芯，大电感时用铁氧体作磁芯，再将绕组引出两个电极，制作成贴片元件。

按分类可以分为两类普通型和功率应用型。

常见的外形，如图
图2.1.7 片式电感器外形。

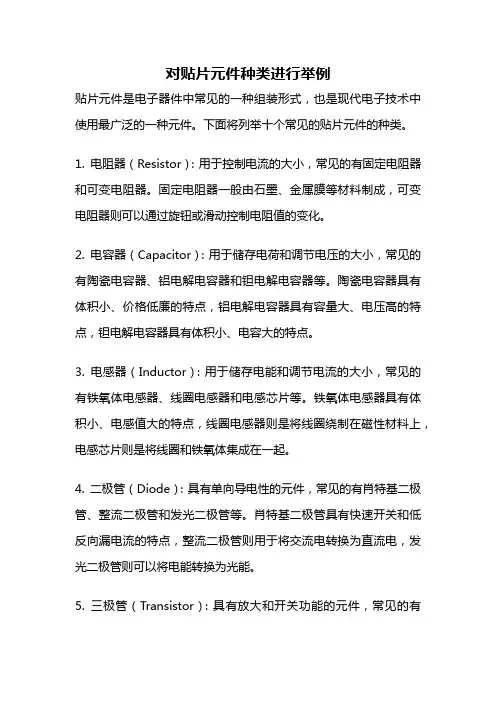

对贴片元件种类进行举例

对贴片元件种类进行举例贴片元件是电子器件中常见的一种组装形式，也是现代电子技术中使用最广泛的一种元件。

下面将列举十个常见的贴片元件的种类。

1. 电阻器（Resistor）：用于控制电流的大小，常见的有固定电阻器和可变电阻器。

固定电阻器一般由石墨、金属膜等材料制成，可变电阻器则可以通过旋钮或滑动控制电阻值的变化。

2. 电容器（Capacitor）：用于储存电荷和调节电压的大小，常见的有陶瓷电容器、铝电解电容器和钽电解电容器等。

陶瓷电容器具有体积小、价格低廉的特点，铝电解电容器具有容量大、电压高的特点，钽电解电容器具有体积小、电容大的特点。

3. 电感器（Inductor）：用于储存电能和调节电流的大小，常见的有铁氧体电感器、线圈电感器和电感芯片等。

铁氧体电感器具有体积小、电感值大的特点，线圈电感器则是将线圈绕制在磁性材料上，电感芯片则是将线圈和铁氧体集成在一起。

4. 二极管（Diode）：具有单向导电性的元件，常见的有肖特基二极管、整流二极管和发光二极管等。

肖特基二极管具有快速开关和低反向漏电流的特点，整流二极管则用于将交流电转换为直流电，发光二极管则可以将电能转换为光能。

5. 三极管（Transistor）：具有放大和开关功能的元件，常见的有NPN型和PNP型三极管。

NPN型三极管和PNP型三极管通常由两个PN结组成，可以实现电流的放大和控制。

6. 集成电路（Integrated Circuit）：将多个电子器件集成在一片芯片上，常见的有数字集成电路和模拟集成电路。

数字集成电路用于处理和存储数字信号，模拟集成电路则用于处理和存储模拟信号。

7. 晶体振荡器（Crystal Oscillator）：用于产生稳定的时钟信号，常见的有石英晶体振荡器和陶瓷振荡器。

石英晶体振荡器具有高精度和稳定性的特点，陶瓷振荡器则具有低成本和小体积的特点。

8. 发光二极管显示器（LED Display）：用于显示数字和字符的元件，常见的有数码管和点阵显示器。

贴片元件的识别

方法3:
色环标称法
2.贴片电容
片式电阻、电容常以他们的外形尺寸的长宽命名，来标志他们的大小以in SI制（mm）为单位，如外形尺寸为0.12in X 0.06in，记为1206。方法1：一个字母和一个数字表示法，在白色基线上打印一个黑色字母和一个黑色数字作为代码。其中字母表示容量的前两位数字，见表。后面的数字表示在前面的二位数字的后面再加多少个“0”。单位“pF”。方法2:
颜色和一个字母表示法是用电容上标一种颜色加一个字母的组合来表示电容量。其字母的含义见表，其颜色则表示在字母代表的容量后面再添加“0 ”的个数，单位为“pF”。例如：红色后面还印有“Y”字母，则表示电容量为8.2X100=8.2pF。
方法3: 色环标称法方法4：
贴片电容目前使用NPO/X7R/Z5U/Y5V等不同的材质规格，不同的规格有不同的用途。NOP/X7R/Z5U/Y5V的主要区别是他们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等就不同，所以在使用电容器时应根据电容器在电路中作用它的内部有铁氧体磁心，绕上电感线圈后，在四周加一层磁屏蔽材料，这种贴片电感可避免漏磁对临近电路产生干扰。电感量及代码采用不同结构和材料的电感器，其电感量的范围是不同的。如多层片状电感，所用材料的代码为A的其电感量从0.047 ~ 1.5uH；材料代码为M 的，其电感量从2.2 ~ 100nH。线绕式电感量范围为10nH ~ 10mH。目前应用的电感量范围主要在5nH ~ 1mH之间方法2：电感量代码也由三位数表示，如表，N表示nH，如有小数点时，N还表示小数点。如3N3表示3.3nH。在以μH为单位时，R表示小数点，如3R3表示3.3 方法3：允差，电感的允差如表所示。线绕式电感的精度可以做得高，有G/J级，但也有要求低的，如K、M级，而薄膜电感、多层电感的精度低（一般为K、 M）电感的一些电特性，如Q值、自谐振频率、直流电阻、额定电流等参数

贴片电容,贴片电阻,贴片电感基础知识,品牌大全

贴片电容，贴片电阻，贴片电感基础知识--品牌大全1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。

电阻：美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信电容：美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA 三和、SAMYOUNG三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC 禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi 艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子电感：美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达2、请解释电阻、电容、电感封装的含义：0402、0603、0805。

SMT元器件的认识

SMT元器件的认识一．关于SMT元器件1．SMT是英文Surface Mount Technology 的缩写，其中文含义是表面贴装技术，是一种无需在印制线路板上钻插装孔，直接将表面组装元器件贴或焊接到印刷线路板规定位置上的电路联装技术。

2．SMT主要由SMT元器件、组装技术、贴装设备三部分组成。

3．SMT元器件主要有：贴片用印制电路板（PCB：Printed Circuit Board）贴片电阻（Chip Resistor）、贴片电容（Chip Capacitor）、贴片电感（ChipInductor）、贴片磁珠（Chip Bead）、贴片二极管、贴片三极管、贴片集成电路（IC：Integrated Circuit）和贴片插座等。

4．SMT元器件的电脑编号以字母“BD”开头，以字母“T”结尾表示贴片。

二．贴片用印制电路板（PCB）1．印制电路板也叫印刷电路板，即PCB（Printed Circuit Board）。

2．PCB有单层板、双层板和多层板。

3．贴片用PCB与一般PCB从外观上最显而易见的区别就是贴片用PCB上固定插机元件用的插装孔较少，取而代之的是用来焊接SMT元器件的焊盘较多。

4．在贴片用PCB上还可以找到定位光点，其用途是贴装设备，用此来对PCB进行定位，避免元器件贴装在PCB上时发生偏移。

5．PCB上的白色丝印可用来标识该PCB的型号、生产厂家、生产日期、元器件的类型、位置和有方向、极性元件的贴插装要求等。

1）标识元器件的类型是指一般在PCB上用英文字母来表示元器件的类型，如电容表示为C，电阻表示为R，电感表示为L，二极管表示为D，三极管表示为Q，IC表示为U，插座表示为J，变压器表示为T。

2）标识元器件位置与BOM（物料清单，Bill Of Material）相对应，查BOM单即可知对应位置元器件的规格型号。

3）标识有方向、极性元件的插装要求是指如电解电容的正负极会有区别的标识；二极管的极性标识；连接器、插座等插装时应按丝印要求进行插装；集成电路IC进行贴装时所必须确定的第一脚和方向等。

元件封装的种类及辨识

元件封装的种类及辨识2010年9月25日13:47目前接触到的封装的种类：1.SMD电阻电容电感（SMD/NSMD）2.SOT3.SOD4.SOP/TSOP/TSSOP/SOIC/SSOIC/SOPIC/SOJ/CFP5.QFP6.QFN/PLCC7.BGA/CBGA/CSP8.TO9.CAN10.SIP/DIP11.其它类型封装的具体介绍以及区别：一、贴片电阻电容电感的封装贴片的RLC按照通用的封装形式即可，一般根据形状的大小就可以分辨：1.电阻（不包括插件电阻）从大到小的顺序，贴片电阻的封装形式有：2512（6332）/2010（5025）/1210（3225）/1206（3216）/0805（2012）/0603（1310）/0402（1005）其实际尺寸为0402（1.0*0.5mm）记作1005，其它以此类推2.电容片式电容最大的能做到1825（4564），焊盘的设计都采用的是H型。

若为钽电容则封装会更大一些，可以做到73*43mm。

3.电感电感的长和宽比较接近，整体呈现接近正方形，也是H型的焊盘。

具体根据datasheet上的设计，有时候也会出现在对角线上，或者是四个脚。

注：①对于0201的封装，设计焊盘时要注意适当改善焊盘形状，主要是为了避免过炉时产生的立碑飞片等现象，适合的焊盘形状为矩形或者圆形，例如圆形焊盘：圆形边界最近的距离为0.3mm，圆心之间的距离为0.4或0.5mm。

一般BGA的焊盘有两种：SMD和NSMD。

SMD的阻焊膜覆盖在焊盘边缘，采用它可以提高锡膏的漏印量，但是会引起过炉后锡球增多的现象，NSMD的阻焊膜在焊盘之外。

上图就是SMD和NSMD在BGA焊盘中设计带来的不同效果，NSMD焊盘的设计要好。

二、 SOT（小外形晶体管）型封装：1. SOT-5 DCK/DBVSOT的体系下很多封装都和上图类似，若为5个脚则中间那个脚省略。

例如下两个图：此处DCK和DBV的主观区别在于DBV比DCK大一号。

贴片电感和电阻的区别及选用小技巧

贴片电感和电阻的区别及选用小技巧一、贴片电感和电阻的本质区别电感和电阻同属于被动元件，只有通过电流时,才会工作，电感的作用是将交流转换为直流,然后滤除一部分杂讯波,让平稳的波通过,电感的制作目前重要是以手工为主,屏蔽电感的组装要依靠治具,否则会让公差加大。

检测主要是通过LCR数字电桥或其他阻抗分析仪，分为物理测试和环境测试。

贴片电感的主要参数有：电感量、电流、电阻。

电阻通常是容易被忽略的，因为电阻是个耗能元件，它的值对电流没有什么大的影响，只是随着过多的热量流失，就产生了大量的无用功。

有些客户会对电阻有要求，大多数情况之下，只要不是相差太多，就没有大的影响。

和电感一样,电阻也是被动元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在电阻挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。

应注意的是，测试电阻时手不能接触到表笔的金属部分。

但在实际手机维修中，很少出现电阻损坏，除少数机型的一些电阻外，也很少去关心电阻的阻值。

着重注意的是电阻是否虚焊，脱焊。

当一个电感被击穿之后，就成了电阻。

二、电感线圈结构与特点电感线圈一般由磁心或铁心、骨架、绕线组、屏蔽罩、封装材料等组成。

1．骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器，大多数是将漆包线直接绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。

小型电感线圈一般不使用骨架，而是直接将漆包线绕在磁芯上。

空心电感线圈不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2．绕组是指具有规定功能的一组线圈，它是电感线圈的基本组成部分。

SMT元件的识别

例: 图片中的排阻丝印排阻为820第一、二位82 第三位0 ＝82*10^0＝82欧
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、纸多层贴片电容、贴片电解电容。
贴片钽电容
容量
正极
耐压
贴片钽电容:是有极性的电容，
丝印上标明了电
容值为6.8 μF和
耐压值25V。
常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性，国际上各大厂家进行了尺寸要求的规范工作，形成了相应的尺寸系列。其中在不同国家采用不同的单位基准主要有公制和英制，对应关系如下表：
单位（英制） 0201 0402 0603 0805 1008 1206 1210 单位（公制） 0.6x0.3 1.0x0.5 1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
3:常见元件在PCB板上的丝印
(1)、贴片电阻的丝印:
元件位置电阻元件代号
3:常见元件在PCB板上的丝印
(5)、晶振的丝印:
晶振标识
元件位置
4:常见电子元件误差及耐压表示方法
(1)、误差字母识别法:
C
D
J
K
MZ
±0.25pF ±0.5pF ±5% ±10% ±20% +80% -20%
(4)、二极管(DIO):电子学符号D 贴片二极管、硅二极管、锗二极管、发光二极管
(5)、三极管(TRA):电子学符号Q§T (6)、开关(KEY): 电子学符号SW
拨档开关、按键开关 (7)、集成电路(IC):电子学符号U
QFP、 PLCC、SOP、BGA (8)、晶振(CRYSTAL):电子学符号Y (9)、插座(JACK): 电子学符号J

贴片电阻电容电感封装尺寸功率对应表

贴片电阻、贴片电容规格、封装、尺寸对应表贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:02011/20W04021/16W06031/10W08051/8W12061/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil)公制(mm)额定功率(W)@70°C020106031/20040210051/16060316081/10080520121/8120632161/4121032251/3181248321/2201050253/4251264321国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR－表示电阻S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K－表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

贴片电容及电阻的识别方法

贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。

SMT元件的识别

6:电容的识别
贴片瓷片电容
贴片瓷片电容：体积小，无极性，无丝印。基本单位pF
6:电容的识别
纸多层贴片电容
纸多层贴片电容:与贴片电容基本相同，材质纸质。基本单位为pF,但此电容容量一般在uF级。
6:电容的识别
贴片电解电容
电容值
负极
耐压值
贴片电解电容:丝印印有容量、耐压和极性标示。其基本单位为μF。
例: 图片中的排阻丝印排阻为820第一、二位82 第三位0 ＝82*10^0＝82欧
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、纸多层贴片电容、贴片电解电容。
贴片钽电容
容量
正极
耐压
贴片钽电容:是有极性的电容，
丝印上标明了电
容值为6.8 μF和
耐压值25V。
7:电感元件的识别
贴片叠层电感
贴片叠层电感:外观上与贴片电容的区别很小,区分的方法是贴片电容有多种颜色其中有褐色、灰色、紫色等，而贴片电感只有黑色一种。基本单位：nH.
7:电感元件的识别
贴片电感实例：
图一
图二
元件值读取的例子：图一中电感的丝印为100，读取其元件值：第一、二位10 X 第三位0＝10X1＝10μH 图二中电感的丝印为红红红，读取元件值：第一、二位22 X 第三位2＝22X100＝2200nH=2.2μH
注：1）此处的0201表示0.02X0.01inch,其他相同; 2）在材料中还有其它尺寸规格例如：0202 、0303、0504、1808、1812、
2211、2220等等，但是在实际使用中使用范围并不广泛所以不做介绍。 3）对于实际应用中各种对尺寸的称呼有所不同，一般情况下使用英制单位称

笔记本电脑中常用元器件的种类和功能特点

2.1 笔记本电脑中常用元器件的种类和功能特点2.1.1 笔记本电脑中电阻元件的种类和功能特点在笔记本电脑中，电阻器主要用来稳定和调节电路中的电流和电压。

电阻器还可以与电容、电感、晶体管构成具有一定功能的电路，起到阻抗匹配与转换、信号幅度调节和滤除杂波等作用。

电阻器在笔记本电脑电路板卜常用“R”、“RN”、“RF”和“Fs”等表示。

在笔记本电脑中，常用的电阻器种类较多，主要有普通电阻、熔断电阻、排电阻和热敏电阻等几种。

1．普通电阻在笔记本电脑中，最常见的普通电阻是贴片电阻。

贴片电阻分布在笔记本电脑电路板的正反两面。

常用的贴片电阻类似扁平的小方块，两边焊有银白色的引脚，如图2-1所示。

—要点提示一贴片电阻的阻值通常用3住数字标示，其中前两位为有效数字，第三位表示倍乘。

电阻的单位为欧姆，用字母Q表示。

图2-1中所示的贴片电阻标识为“l00”，其中第一个有效数字“l”表示电阻值的十位数是1，第二个有效数字“O”表示电阻值的个位数为0，第三位…0，则表示倍乘为l00，故标识为“100”的贴片电阻的阻值应为lOQ。

若阻值中有小数点，则用“R0’表示并占一位有效数字。

如电阻器上标识有cc2R2”，表示该电阻器的阻值为2_2n。

—信息扩展一在笔记本电脑中，还有一种采用数字与字母的组合来标注阻值的方式，其中前两住是数字，第三位是字母，如图2-2所示。

这种标识方式中的前两住数字并不代表电阻值，而是封装形的代码标识。

2．熔断电阻有些贴片电阻的表面标有“0”或“000”字样，表示该电阻的阻值为0n，如图2．3所示。

这种电阻实际上是短路线，通常情况下这种电阻常用来作为熔断电阻使用。

熔断电阻又称保险电阻，它是具有保护功能的电阻器。

熔断电阻在笔记本电脑电路扳中起着保险丝的作用，主要应用在电源输出电路中。

在笔记本电脑中，常用字母“F”、“Rx”、RF”、“FUSE”、“XD”、“FS”表示熔断电阻。

如图2-4所示，图中扁平封装的元件也是熔断电阻，其表面标识表示该熔断电阻的额定电流为1A。

电子元器件基础知识(SMT部分)

宽(mm) 0.3±0.03 0.05±0.05 0.8±0.1 1.25±0.2 1.6±0.2 2.54±0.3 2.0±0.2 3.2±0.3 6.3±0.5 9.0±0.05
四、常见电子元器件种类
1.贴片电阻、贴片电容、贴片电感、二极管、三极管、钽质电容、IC、排插、排阻、IC座。
2.其中：元件字母贴片电阻： R 贴片电容： C 电感： L
区分方式有字区分有颜色区分有方向颜色区分
二极管： D
三极管： T
钽电容： C
IC： U
3.IC分为： SOJ两边脚朝内
母“R”代表电阻。单位为欧姆，用符号“Ω”表示。片式固定电阻器，俗称贴片电阻(SMD Resistor)，是金属玻璃铀电阻器中的一种。
②贴片电阻封装与尺寸：贴片电阻的封装与尺寸如下表：
英制(mil) 公制(mm) 长(mm) 宽(mm) 高(mm) a(mm) b(mm)
0201
0603 0.6±0.05 0.3±0.05 0.23±0.05 0.1±0.05 0.15±0.02
。力应折
5. 。求要合符要性焊可的脚引或端焊的件器元 235 ℃ ±5 ℃ ，2±0.2s或230 ℃ ± 5 ℃ ， 3±0.5s端焊，90
锡沾％ 6.合符回。求要接焊温高耐的焊峰波和焊流回：焊流235 ℃ ±5 ℃ ，2±0.2s 。：焊峰波260 ℃ ±5 ℃ ，5±0.5s 。 7.涤洗的剂溶机有受承。
1%精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是 1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、 2010是3/4W、2512是1W。

元件识别(2)常见电子元器件识别(书签)

六、电容元件的识别：
c、贴片钽电容：材质钽介质。表面有丝印，有极性。有多种颜电容值正极标示色主要有黑色、黄色等。钽电容表面有一条白色丝印用来表示钽工作电压电容的正极，并且在丝印上标明有电容值和工作电压，大部分生产厂家还在丝印上加注一些跟踪标记。尺寸有各种大小（主要尺寸见附页1贴片元件尺寸介绍）。贴片钽电容的基本单位：μF.
五、电阻元件的识别：
3、热敏电阻：热敏电阻是一种电阻值随温度变化而产生变化的电阻，由于它的这种变化特性使它广泛的被应用在需要进行元器件需要热保护或热控制的产品上。在我们公司的电源类产品中被使用在大功率放大管的热保护，当放大管温度增高时热敏电阻阻值变化利用电阻分流网络的工作使输入到放大管的电流减小，从而使放大管输出功率减小发热降低，这样放大管在达到热平衡后保持稳定输出，从而使放大管得到了保护。
六、电容元件的识别：
负极标示
温度系数工作电压容许误差电容值
d、电解电容：材质电解质。外观上有一端引脚方式和两端引脚方式元件有丝印，有极性。电容值的辨认非常容易因为厂家将容量及单位都印在电容的封套上，并且印有工作电压、容许误差、温度系数等。
六、电容元件的识别：
元件值读取的例子：图片中电容的丝印为561K，读取其元件值：第一、二位56 X 第三位1＝56X10＝560pF 系数。 K表示容许误差：10% ，B代表温度
六、电容元件的识别：
b、聚脂电容：材质聚脂薄膜，外观上有绿色、红褐色和透明的，薄膜材容许误差元件值工作电压料有聚丙烯和聚乙烯两种，绿色和透明的一般为聚乙烯，红褐色一般为聚丙烯。性能上聚丙烯优于聚乙烯。表面有丝印，无极性。容值识别规则：第一、二位表示元件值有效数字，第三位表示有效数字后应乘的位数。允许误差也在丝印上有体现，并且印有工作电压。基本单位： pF。元件值读取的例子：图片中电容的丝印为104K，读取其元件值：第一、二位10 X 第三位4＝10X10000＝100000pF=0.1μF 10% ，100V表示工作电压为100V。 K表示容许误差：

电阻、电容、电感规格、封装、尺寸、功率识别

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种，分别用两种尺寸代码来表示，其中一种是由4位数字表示的EIA代码，另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的，如0805和1206等。

电阻封装尺寸与功率有对应关系，通常来说，0201对应1/20W，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系，如0402对应1.0x0.5，0603对应1.6x0.8，0805对应2.0x1.2，1206对应3.2x1.6，1210对应3.2x2.5，1812对应4.5x3.2，2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102－5％精度阻值表示法是一种常用的电阻命名方法。

其中，前两位数字表示有效数字，第三位数字表示有多少个零，基本单位为___（Ω）。

例如，102表示1000Ω，即1KΩ。

另外，1002是1％阻值表示法，其中前三位数字表示有效数字，第四位数字表示有多少个零，基本单位同样为___。

例如，1002表示Ω，即10KΩ。

此外，J－和F－分别表示电阻的精度为5％和1％，而T－则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如，3欧姆用3R0表示，10欧姆用100表示，100欧姆用101表示。

其中，“R”表示小数点的意思，而101后面个位数的“1”表示带有1个零。

另外，电阻上的数字和字母表示的就是阻值。

例如，R002表示0.002欧姆，180表示的是18欧姆。

此外，通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的，而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中，阻值误差精度有±1％、±2％、±5％、±10％等不同精度。

电感和电容的区别

电感和电容的区别电容的单位为uf，pf，nf。

电感的单位为nh，uh，mh。

用万用表的导通档量两端，如果蜂鸣器响了，就是电感，不响就是电容。

贴片电容，一般电容体颜色较深一些，用万用表电阻档量是开路的，没有标志。

电感一般有白色的、线绕的等，用万用表电阻档量是短路的，一般会标电感值在上面。

电感和电容的区别1、结构不同。

电感器是指能够承载电流的电导体，符号是亨利，简称亨，常见的电感单位多为uh,mh。

电容器是两个相互靠近的电导体，中间填充绝缘介质，整体构成电容器，电感器符号是法拉，简称F，常见电容单位为uF。

2、功能不同。

电感器可以将电路转换成磁能，在适当的时候又释放出去转换成电路。

电感器通直流阻交流，可以对电路进行滤波，振荡，延迟，谐振，具体应用作用就是：筛选信号，过滤噪声，抑制电磁波干扰，稳定电流。

经常和电容器组合搭配使用。

3、原理不同。

电容器，是两个极板之间施加电压，电容器就会将电荷储存起来。

可以通过交流方式来隔断直流，原理和电感器相反，隔直通交。

电容器可以反复的充放电。

电容和电感在交流电路中都有减小电流的作用，区别在于电感是通过线圈的自感方向电压来减小电流，电容是因为电流改变了电容内部的物理结构，电子移动偏向一边，而产生反向电压减小电流。

4、应用场景不同。

电感器一般用于电路智能控制，升压降压，信号筛选等，和电容组合使用，多适用于电路板上，电源块等场景，电容器可以和电感组合使用，也可以单独使用，如电池，充电宝，电源，等等。

应用的就是电容的原理，尤其是充电宝，本质上就是电容器，也就是说电感器消费者很少接触到，电容器却是天天接触到，只是不知道什么是电容器罢了。

贴片电子物料知识点总结

贴片电子物料知识点总结一、贴片电子物料的类型1. 贴片电阻2. 贴片电容3. 贴片电感4. 贴片二极管5. 贴片三极管6. 贴片MOS管7. 贴片集成电路二、各种贴片电子物料的工作原理及特点1. 贴片电阻的工作原理及特点贴片电阻是通过焊接在电路板上，起到限流、限压、分压、功率调整等作用。

它的特点是：尺寸小、散热快、可靠性高。

2. 贴片电容的工作原理及特点贴片电容是用来储存电荷和释放电荷，并且具有通过高频电流的特性。

它的特点是：容量大、尺寸小、频率响应好。

3. 贴片电感的工作原理及特点贴片电感是通过电磁感应的原理来实现对电流的阻抗变化。

它的特点是：频率响应好、散热快、尺寸小。

4. 贴片二极管的工作原理及特点贴片二极管是用来实现电流的导通或截至的元件。

它的特点是：导通性好、尺寸小、响应速度快。

5. 贴片三极管的工作原理及特点贴片三极管是用来控制电流的放大或切断的元件。

它的特点是：放大系数大、封装小、可靠性高。

6. 贴片MOS管的工作原理及特点贴片MOS管是一种场效应管，用来实现对电流的控制。

它的特点是：耗电小、尺寸小、控制精准。

7. 贴片集成电路的工作原理及特点贴片集成电路是将多个电子元件集成在一个芯片上，起到复杂功能的作用。

它的特点是：功能强大、集成度高、尺寸小。

三、贴片电子物料的选型及使用注意事项1. 选型时需要考虑电子元件的参数是否符合设计要求，比如电容的容量、电阻的阻值、电压和功率的承受能力等。

2. 使用时需要注意焊接温度，以免损坏元件。

3. 贴片电子物料在使用过程中需要注意防静电，以免损坏元件。

4. 贴片电子物料的封装类型也需要根据使用环境和需求来选择，比如SMD封装、BGA封装等。

5. 在贴片电子物料布局和设计时，需要考虑到电磁兼容性和导热性等因素。

四、贴片电子物料的应用领域1. 通信领域贴片电子物料在手机、通信基站、卫星通信中都有广泛应用，比如贴片滤波器、贴片天线等。

2. 汽车电子领域贴片电子物料在汽车电子系统中也有大量应用，比如车载控制系统、车载娱乐系统等。
