FANUC伺服报警

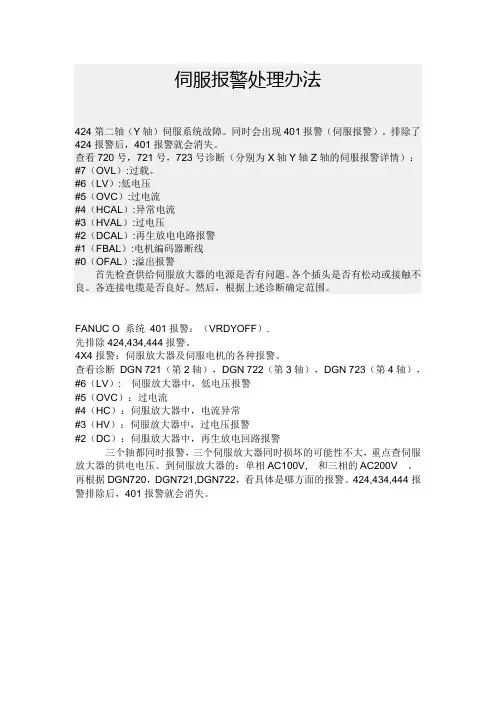

伺服报警处理办法
伺服报警处理办法
424第二轴（Y轴）伺服系统故障。
同时会出现401报警（伺服报警）。
排除了424报警后，401报警就会消失。
查看720号，721号，723号诊断（分别为X轴Y轴Z轴的伺服报警详情）：#7（OVL）:过载。
#6（LV）:低电压
#5（OVC）:过电流
#4（HCAL）:异常电流
#3（HVAL）:过电压
#2（DCAL）:再生放电电路报警
#1（FBAL）:电机编码器断线
#0（OFAL）:溢出报警
首先检查供给伺服放大器的电源是否有问题。
各个插头是否有松动或接触不良。
各连接电缆是否良好。
然后，根据上述诊断确定范围。
FANUC O 系统401报警：（VRDYOFF）.
先排除424,434,444报警。
4X4报警：伺服放大器及伺服电机的各种报警。
查看诊断DGN 721（第2轴），DGN 722（第3轴），DGN 723（第4轴），#6（LV）: 伺服放大器中，低电压报警
#5（OVC）：过电流
#4（HC）：伺服放大器中，电流异常
#3（HV）：伺服放大器中，过电压报警
#2（DC）：伺服放大器中，再生放电回路报警
三个轴都同时报警，三个伺服放大器同时损坏的可能性不大，重点查伺服放大器的供电电压。
到伺服放大器的：单相AC100V, 和三相的AC200V 。
再根据DGN720，DGN721,DGN722，看具体是哪方面的报警。
424,434,444报警排除后，401报警就会消失。
FANUC伺服报警
l 伺服报警的详细信息#7（OVL）：发生过载报警。
#6（LV）： 伺服放大器中发生低电压报警。
#5（OVC）：数字伺服内部发生过电流报警。
#4（HCA）：伺服放大器发生异常电流报警。
#3（HVA）：伺服放大器中发生过电压报警。
#2（DCA）：伺服放大器中发生再生放电回路报警。
#1（FBA）：发生断线报警。
#0（OFA）：数字伺服内部发生溢出报警。
当诊断数据No.200中的OVL等于1时（发生伺服报警No.400）。
#7（ALD）： 0：电机过热1：放大器过热当诊断数据No.200中的FBA等于1时#6（OFS）： 数字伺服中发生电流变换错误。
#5（MCC）：伺服放大器上的电磁接触器触点熔焊。
#4（LDA）： LED指示串行脉冲编码器C故障。
#3（PMS）： 反馈电缆故障造成反馈脉冲错误。
如果没能解决您的问题可到留言薄留言以寻求帮助，本文相关问题也可直接在文章后留言.我会尽快回复原创文章，转载请注明：转载自爱数控本文链接地址:.下面的文章可能对您有所帮助与 PMC、I/O Link 相关的系统报警 (SYS_ALM197)今天在群里（群号：33475775）有朋友问到关于ALM197报警的解决方法 解决方法： 在系统报警画面上显示系统报警 197 时，表示这是与 PMC、 Link 相关的系统I/O...FANUC2056报警今天看见有人在群里问到有关于2056报警的问题 首先2000+号报警是各个机床厂自己自己设定的报警号与FANUC系统无关 所以每个机床厂家的2056报警是不同的 对于你这个报警已经写...FANUC 数字伺服参数与维修数字伺服参数设定、主要参数调整及维修 伺服参数的设置 维修过程中主要伺服参数的调整 iB/iC/18i系列FSSB的设置 伺服报警与故障处理 主...368报警 （串行数据错误）上图中368报警以及相关编码器报警的原因有： （1） 电机后面的编码器有问题，如果客户的加工环境很差，有时会有切削液或液压油浸入编码器中导致编码器故障。
FANUC常见伺服报警及解决方法
FANUC常见伺服报警及解决方法SV0301：APC报警：通信错误1、检查反馈线，是否存在接触不良情况。
更换反馈线；2、检查伺服驱动器控制侧板，更换控制侧板；3、更换脉冲编码器。
SV0306：APC报警：溢出报警1、确认参数、是否正常；2、更换脉冲编码器。
SV0307：APC报警：轴移动超差报警1、检查反馈线是否正常；2、更换反馈线。
SV0360：脉冲编码器代码检查和错误（内装）1、检查脉冲编码器是否正常；2、更换脉冲编码器。
SV0364：软相位报警（内装）1、检查脉冲编码器是否正常；2、更换脉冲编码器。
3、检查是否有干扰，确认反馈线屏蔽是否良好。
SV0366：脉冲丢失（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰；2、更换脉冲编码器。
SV0367：计数丢失（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰；3、更换脉冲编码器。
SV0368：串行数据错误（内装）报警1、检查反馈线屏蔽是否良好；2、更换反馈线；3、更换脉冲编码器。
SV0369：串行数据传送错误（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰源；2、更换反馈线；3、更换脉冲编码器。
SV0380：分离型检查器LED异常（外置）报警1、检查分离型接口单元SDU是否正常上电；2、更换分离型接口单元SDU。
SV0385：串行数据错误（外置）报警1、检查分离型接口单元SDU是否正常；2、检查光栅至SDU之间的反馈线；3、检查光栅尺。
SV0386:数据传送错误 (外置)1、检查分离型接口单元SDU是否正常；2、检查光栅至SDU之间的反馈线；3、检查光栅尺。
SV0401:伺服准备就绪信号断开1、查看诊断，根据的内容转换成二进制数值，进一步确认401报警的故障点。
2、检查MCC回路；3、检查EMG急停回路；4、检查驱动器之间的信号电缆接插是否正常；5、更电源单元。
同步控制中SV0407:误差过大报警1、检查同步控制位置偏差值；2、检查同步控制是否正常。
FANUC伺服驱动器故障
1)与FANUC交流伺服电动机AC0、5、10、20M、20、30、30R等配套的模拟式交流速度控制单元。
它是FANUC最早的AC伺服产品，速度控制单元采用正弦波PWM控制，大功率晶体管驱动。
在结构形式上，可以分单轴独立型、双轴一体型、三轴一体型三种基本结构。
单轴独立型速度控制单元，常用的型号有A06B-6050-H102/H103/H104/H113等；双轴一体型速度控制单元，常用的型号有A06B-6050-H201/H202/H203等；三轴一体型速度控制单元，常用的型号有A06B-6050-H401/H402/H403/H404等，多与FANUC 11、0A、0B等系统配套使用。
2)与FANUC交流S (L、T)系列伺服电动机配套的S (L、C)系列数字式交流伺服驱动器，它是FANUC中期的AC伺服产品，驱动器采用全数字正弦波PWM控制，IGBT驱动。
其中，S系列用量最广，规格最全；L系列只有单轴型结构，常用的型号有A06B-6058-H001-H007/H102/H103等；C系列有单轴型、双轴型两种结构，常用的单轴型有A06B-6066-H002-H006等规格，常用的双轴型有A06B-6066-H222~H224/H233、H234、H244等规格。
作为常用规格，S系列有单轴型、双轴型、三轴型三种结构，常用的单轴型有A06B-6058-H001~H007/H023/H025等；常用的双轴型有A06B-6058-H221~H231/H251-H253等规格；常用的三轴型有A06B-6058-H331-H334等规格；多与FANUC 0C、11、15系统配套使用。
3)与FANU C α/αC/αM/αL系列伺服电动机配套的FAN UC α系列数字式交流伺服驱动器，它是FANUC当前常用的AC伺服产品，驱动器带有IPM智能电源模块，采用全数字正弦波PWM 控制，IGBT驱动。
FANUC α系列数字式交流速度控制单元有如下两种基本结构形式：①各驱动公用电源模块(PSM)、伺服驱动单元(SVM)为模块化安装的结构形式，驱动器可以是单轴型、双轴型与三轴型三种结构。

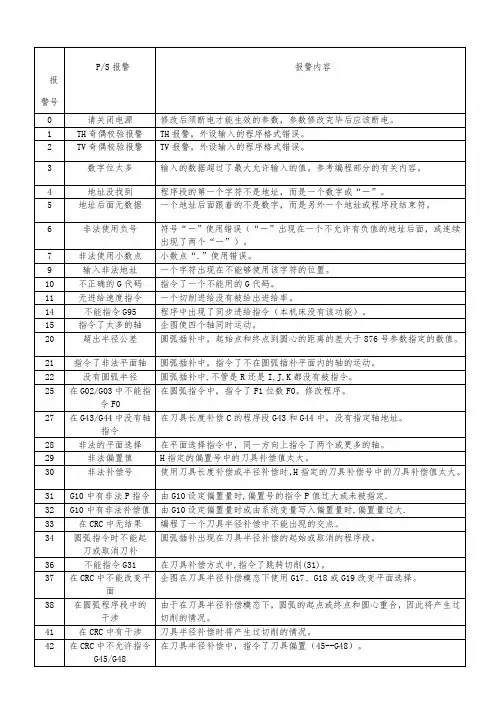

FANUC PS和伺服报警号
计算数据溢出
计算结果在允许范围（-1047到-10-29，0和10-29到1047）之外。
112
被零除
指定的除数为零（包括tan90。）
113
不正确指令
在用户宏程序中指定了不能用的功能指令。
114
宏程序格式错误
<公式>的格式出错。修改程序。
115
非法变量号
在用户宏程序中指定了不能作为变量号的值。修改程序。
101
请清除存储器
当用程序编辑操作对内存执行写入操作时，关闭了电源。如果该报警出现，按住<PROG>键，同时按住<RESET>键清除存储器.但是只删除编辑的程序.存储被删除的程序。
109
G08中格式错误
在G08代码P后指定了除0或1之外的值或没有值被指定。
110
数据溢出
固定小数点显示数据的绝对值超过了允许范围。修改程序。
报警号
伺服报警
报警内容
401
n轴VRDYOFF
速度控制器准备号信号（VRDY）被关断。
402
SV卡不存在
没有轴控制卡。
403
卡/软件不匹配
轴控制卡和伺服软件的组合错误
404
n轴VRDYON
VRDY信号没有被关断，但位置控制器准备好信号（PRDY）被关断。正常情况下，VRDY和PRDY信号应同时存在。
46
非法的参考点返回指令
G30指令中P地址被赋与了一个无效的值（对于本机床只能是2）。
50
在螺纹切削程序段中不允许CHF/CNR
在螺纹切削程序段中，指定了倒角和拐角R。
51
在CHF/CNR之后错误移动
自动切角或自动圆角程序段后出现了不可能实现的运动。
FANUC常见伺服报警及解决方法
FANUC常见伺服报警及解决方法SV0301：APC报警：通信错误1、检查反馈线，是否存在接触不良情况。
更换反馈线；2、检查伺服驱动器控制侧板，更换控制侧板；3、更换脉冲编码器。
SV0306：APC报警：溢出报警1、确认参数No.2084、No.2085是否正常；2、更换脉冲编码器。
SV0307：APC报警：轴移动超差报警1、检查反馈线是否正常；2、更换反馈线。
SV0360：脉冲编码器代码检查和错误（内装）1、检查脉冲编码器是否正常；2、更换脉冲编码器。
SV0364：软相位报警（内装）1、检查脉冲编码器是否正常；2、更换脉冲编码器。
3、检查是否有干扰，确认反馈线屏蔽是否良好。
SV0366：脉冲丢失（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰；2、更换脉冲编码器。
SV0367：计数丢失（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰；3、更换脉冲编码器。
SV0368：串行数据错误（内装）报警1、检查反馈线屏蔽是否良好；2、更换反馈线；3、更换脉冲编码器。
SV0369：串行数据传送错误（内装）报警1、检查反馈线屏蔽是否良好，是否有干扰源；2、更换反馈线；3、更换脉冲编码器。
SV0380：分离型检查器LED异常（外置）报警1、检查分离型接口单元SDU是否正常上电；2、更换分离型接口单元SDU。
SV0385：串行数据错误（外置）报警1、检查分离型接口单元SDU是否正常；2、检查光栅至SDU之间的反馈线；3、检查光栅尺。
SV0386:数据传送错误(外置)1、检查分离型接口单元SDU是否正常；2、检查光栅至SDU之间的反馈线；3、检查光栅尺。
SV0401:伺服准备就绪信号断开1、查看诊断No.358，根据No.358的内容转换成二进制数值，进一步确认401报警的故障点。
2、检查MCC回路；3、检查EMG急停回路；4、检查驱动器之间的信号电缆接插是否正常；5、更电源单元。
同步控制中SV0407:误差过大报警1、检查同步控制位置偏差值；2、检查同步控制是否正常。
