frs裂缝预测中建立模型及正演计算

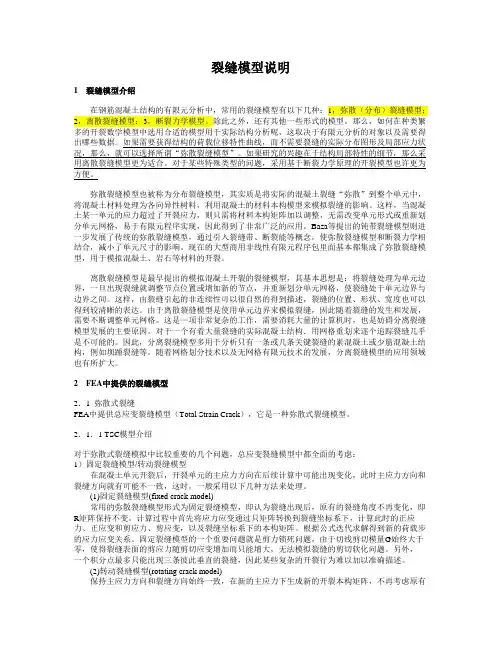

(完整版)裂缝模型说明
裂缝模型说明1 裂缝模型介绍在钢筋混凝土结构的有限元分析中，常用的裂缝模型有以下几种：1，弥散（分布）裂缝模型；2，离散裂缝模型；3，断裂力学模型。
除此之外，还有其他一些形式的模型。
那么，如何在种类繁多的开裂数学模型中选用合适的模型用于实际结构分析呢，这取决于有限元分析的对象以及需要得出哪些数据。
如果需要获得结构的荷载位移特性曲线，而不需要裂缝的实际分布图形及局部应力状况，那么，就可以选择所谓“弥散裂缝模型”。
如果研究的兴趣在于结构局部特性的细节，那么采用离散裂缝模型更为适合。
对于某些特殊类型的问题，采用基于断裂力学原理的开裂模型也许更为方便。
弥散裂缝模型也被称为分布裂缝模型，其实质是将实际的混凝土裂缝“弥散”到整个单元中，将混凝土材料处理为各向异性树料，利用混凝土的材料本构模型来模拟裂缝的影响。
这样，当混凝土某一单元的应力超过了开裂应力，则只需将材料本构矩阵加以调整，无需改变单元形式或重新划分单元网格，易于有限元程序实现，因此得到了非常广泛的应用。
Baza等提出的钝带裂缝模型则进一步发展了传统的弥散裂缝模型，通过引入裂缝带、断裂能等概念，使弥散裂缝模型和断裂力学相结合，减小了单元尺寸的影响。
现在的大型商用非线性有限元程序包里面基本都集成了弥散裂缝模型，用于模拟混凝土、岩石等材料的开裂。
离散裂缝模型是最早提出的模拟混凝土开裂的裂缝模型，其基本思想是：将裂缝处理为单元边界，一旦出现裂缝就调整节点位置或增加新的节点，并重新划分单元网格，使裂缝处于单元边界与边界之间。
这样，由裂缝引起的非连续性可以很自然的得到描述，裂缝的位置、形状、宽度也可以得到较清晰的表达。
由于离散裂缝模型是使用单元边界来模拟裂缝，因此随着裂缝的发生和发展，需要不断调整单元网格。
这是—项非常复杂的工作，需要消耗大量的计算机时，也是妨碍分离裂缝模型发展的主要原因。
对于一个有着大量裂缝的实际混凝土结构．用网格重划来逐个追踪裂缝几乎是不可能的。
FMI裂缝参数计算
利用成像数据计算裂缝参数在使用GeoFrame处理成像数据的BroView模块进行地层特征拾取时，用户可灵活选择原始数据，动态加强数据，静态加强数据，或经BorScale刻度后的成果数据进行拾取工作。
但由于裂缝孔隙度及裂缝张开度的计算是基于BorScale的计算结果，因此若要计算这些参数，需在BorScale计算的成果数据上进行。
具体方法如下：1．运行BorView模块刻度后的成果数据。
2．点击ImageView，将成像显示数据更换为BorScale刻度后的成果数据•双击成像数据图头，程序将弹出以下窗口：• 点击 FMS4 Data 按钮，在弹出窗口中选择相应的BorScale 计算结果。
如下图所示：3. 在显示BorScale 图像的窗口中图像的窗口中，，拾取裂缝倾角Conductive Fracture注意:这个例子是错误的这个例子是错误的，，我的培训数据上没有裂缝菜单条中，，选择Set Recompute Dip Set 弹出以下窗口, 点亮Conductive4. 在菜单条中点亮Recompute），点亮Fracture，给出Fracture Filling Resistivity 参数（泥浆滤液电阻率Rmf，按钮。
按钮。
然后点击OK 或Apply 按钮Traces 按钮Rmf裂缝参数计算裂缝参数5．计算•在菜单条中，选择File Save Session … , 弹出以下窗口：•选择Export Fracture Channels … , 弹出以下窗口，点亮Conductive Fracture, 输入相应参数数据，点击OK 或Apply 按钮, 即可计算出所需的裂缝参数曲线。
给出仪器的井眼覆盖率6. 保存裂缝参数•可以在BorView的信息栏中察看保存的裂缝参数•在DATA>Data Managers>General中显示裂缝参数曲线附件附件：：裂缝参数说明FCAH (IN) ：Cumulative Mean Hydraulic Aperture (from FV AH) in the uphole direction 沿井轴方向的累积的平均水动力沿井轴方向的累积的平均水动力宽度宽度FCAP(IN) ：Cumulative Mean Aperture （from FVA ）in the uphole direction 沿井轴方向的累积的平均宽度FCNB ：Cumulative number of fractures in the uphole direction 沿井轴方向的累积的裂缝条数FVPA(V/V)：Apparent Electrical Fracture Porosity_Ratio of the apparent area of fractures seen on the borehole wall over the area of borehole for a given window height 裂缝孔隙度裂缝孔隙度（（为所见到的裂缝在1m 井壁上的视开口面积除以1m 井段中FMI 图像的覆盖面积图像的覆盖面积，，相当于相当于（（裂缝长度*裂缝宽度裂缝宽度））/井壁面积FV AH(IN) ：Hydraulic Electrical Fracture Aperture_Cube root of the cube of the fracture trace aperture summed over a given window height裂缝水动力宽度裂缝水动力宽度，，是对每个裂缝宽度立方相加再开立方是对每个裂缝宽度立方相加再开立方，，受小裂缝影响大响大，，会降低平均数FV A(IN)：Electrical Fracture Aperture_Mean value of fracture trace aperture averaged over a given window height裂缝宽度, 是简单平均是简单平均，，把所有宽度相加后再平均FVTL(1/FT)：Areal Trace Length_Cumulated fracture trace length seen per unit area of borehole wall within a given window height 裂缝长度裂缝长度，，每平方米井壁里面的裂缝长度每平方米井壁里面的裂缝长度，，是裂缝长度之和FVDA(1/FT)：Apparent Fractuer Density_Number of fracture per feet within a given window height裂缝发育密度裂缝发育密度，，沿井轴方向计算出的每米有多少条裂缝FVDC(1/FT)：Corrected Fracture Density_Apparent Fracture Density (FVDA) 校正以后的裂缝发育密度校正以后的裂缝发育密度，，指沿裂缝的垂向法线方向每米有多少条裂缝。
