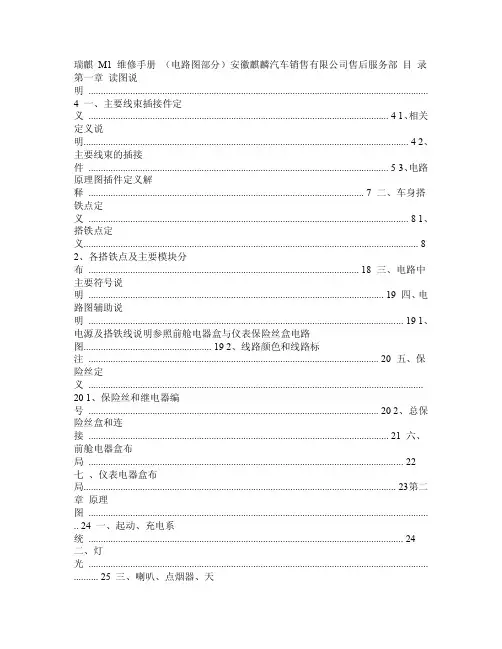

2009款奇瑞瑞麒M1电路图维修手册
瑞麒M1 维修手册(电路图部分)安徽麒麟汽车销售有限公司售后服务部目录第一章读图说明..........................................................................................................................................4 一、主要线束插接件定义.......................................................................................................................... 4 1、相关定义说明.................................................................................................................................... 4 2、主要线束的插接件.......................................................................................................................... 5 3、电路原理图插件定义解释................................................................................................................ 7 二、车身搭铁点定义.................................................................................................................................. 8 1、搭铁点定义. (8)2、各搭铁点及主要模块分布.............................................................................................................. 18 三、电路中主要符号说明........................................................................................................................ 19 四、电路图辅助说明................................................................................................................................ 19 1、电源及搭铁线说明参照前舱电器盒与仪表保险丝盒电路图.................................................... 19 2、线路颜色和线路标注...................................................................................................................... 20 五、保险丝定义........................................................................................................................................20 1、保险丝和继电器编号...................................................................................................................... 20 2、总保险丝盒和连接.......................................................................................................................... 21 六、前舱电器盒布局.. (22)七、仪表电器盒布局............................................................................................................................... 23第二章原理图.......................................................................................................................................... .. 24 一、起动、充电系统.. (24)二、灯光.......................................................................................................................................... .......... 25 三、喇叭、点烟器、天窗........................................................................................................................ 26 四、灯光.......................................................................................................................................... .......... 27 五、BCM ...................................................................................................................................... ............. 28 六、组合仪表.......................................................................................................................................... .. 29 七、后视镜、雨刮 (30)八、音响、倒车雷达 (31)九、安全气囊.......................................................................................................................................... .. 32 十、ABS ....................................................................................................................................... ............. 33 十一、空调.......................................................................................................................................... ...... 34 十二、ECU、防盗 (35)十三、ECU ....................................................................................................................................... ......... 36第三章线束图.......................................................................................................................................... .. 37 一、仪表线束总成(S18-3724030)....................................................................................................... 37 二、仪表线束总成(S18-3724030)插件针脚说明............................................................................... 38 三、室内地板线束总成(S18-3724050)............................................................................................... 47 四、室内地板线束总成(S18-3724050)插件针脚说明....................................................................... 48 五、发动机电喷线束总成(S18-3724180)........................................................................................... 57 六、发动机电喷线束总成(S18-3724180)插件针脚说明................................................................... 58 七、前舱线束图(S18-3724010) (61)八、前舱线束(S18-3724010)插件针脚说明....................................................................................... 62 2九、ECU 线束图(S18-3724840) (66)十、ECU 线束针脚定义........................................................................................................................... 67十一、四门线束........................................................................................................................................75 1、左前门线束(S18-3724070)线束图和插件针脚说明................................................................. 75 2、右前门线束(S18-3724080)线束图和插件针脚说明................................................................. 78 3、后门线束(S18-3724090)线束图和插件针脚说明 (80)4、右后门线束(S18—3724520)线束图和插件针脚说明.............................................................. 81十二、安全气囊线束图............................................................................................................................ 83十三、安全气囊线束针脚定义................................................................................................................ 84十四、顶棚线束(S18-3724370)........................................................................................................... 86十五、后背门线束(S18-3724160)....................................................................................................... 87十六、电瓶负极线束S18-3724040 ........................................................................................................ 88十七、除霜正极线束(S12-3724530)................................................................................................... 89十八、除霜负极线束(S12-3724540)................................................................................................... 90 3 第一章读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端:完整插接件一般有两端构成,我们这里将带针脚的一端定义为插接件针脚端。
AS-T-T035 T11整车电器系统
电动车窗控制
1)控制器的主电源受点火开关控制,点火开 关打开时才允许玻璃升降工作,点火开关 关闭60S之后,禁止玻璃升降工作。 2)四个玻璃升降开关均是小电流控制大电流, 过流点随外界电压变化;四个摇窗机具有 连续输出8秒保护; 3)电动车窗防夹功能。 4)实现方式:手动上升,下降,自动下降
手动上升: 按下相应的玻璃升降开关上升键,对应的玻璃升降电机工作,玻璃上升, 松开上升键则停止。 手动下降: 按下相应的玻璃升降开关下降键(按下时间<300ms或按下时间> 600ms),对应的玻璃升降电机工作,玻璃下降,松开下降键,则停 止。 自动下降: 按下相应的玻璃升降开关下降键,300ms≤按下时间<600ms,对应的玻 璃升降电机工作,比例下降到底;或一直下降到重新按下上升键和下 降键; 注:玻璃自动下降期间,如果按下相应的玻璃升降超过300ms,则改为 相应的手动模式,如小于300ms,则玻璃升降停止工作
技术性能参数
后风窗后视镜除霜功能图
功能条件
• 除霜按钮按下后,在(15±3)分钟后,自 动关闭。 • 除霜按钮按下后,如在(15±3)分钟内再 次按下除霜按钮,则取消除霜。 • 如果在发动机启动之前按下开关,除霜功 能工作,但将在发动机启动后(ACC的下 降沿)停止工作,且除霜状态不被保存。
室内灯照明
门打开,室内照明会自动点亮 门关闭后,室内照明将延时约8秒后熄灭 如门打开15分钟,为防止蓄电池过度放电, 室内照明将自动熄灭。
遥控开锁与防盗
a.遥控防盗器采用两键式:一键为控制车门以及遥控设防, 一键为控制后备箱开。 b.设防状态:按下遥控器车门控制键,在0.2秒后,车小灯 (1s±50ms)闪一次,嘟嘟一声。中控锁在0.2±50ms 内自动闭锁,安全LED会显示系统处于警戒状态,当系统 被触发时,车转向灯闪烁,报警喇叭报警,延时28秒。如 因某一车门未关好,使得设防不成功时,则只有车小灯 (1s±50ms)闪1次,无声音提示。 c.系统触发条件: -当门或者后备箱未用钥匙打开 -当发动机罩被打开
A21焊装线电气控制系统说明书
a奇瑞A21项目合装电气说明书一、设备的硬件构成奇瑞海外T11项目合装工位的电气系统A.系统主要设备:1.MAIN BUCK LH12.MAIN BUCK RH本电控系统由主控制系统和现场从站模块组成。
控制系统集中安装在主控制柜内。
主控制柜内安装合装线PLC控制器及I/O模块、信号端子排、电源单元和其他附属器件。
系统还配有操作面板和触摸屏,用于电控系统的运行操作和运行状态及故障显示。
控制系统主要完成生产现场各种信号数据的实时采集及监控,并按焊装线的动作时序向生产现场执行机构发出控制指令。
生产现场部分由工位上按钮台,现场采集模块、现场信号传感器(行程开关)、驱动元件(电磁阀)等组成。
这一部分向控制系统提供操作人员的操作信号和各种现场设备的运行状态信号,同时接收来之控制系统的各种控制指令来驱动电磁阀,使其按照工艺时序进行动作。
工位的传感器信号电缆和驱动元件的控制电缆集中到附近的I/O采集模块中,再通过Profitbus总线同主控制柜相连(参见电控系统构成示意图:触摸屏中的系统配置界面)。
本套设备的控制系统采用SIEMENS的CPU315-2DP PLC作为控制单元,整个系统采用分散布式系统结构。
设备的状态由控制器将数据处理后送至SIMENS MP277触摸屏上显示,使操作者可以方便的了解到设备的当前状态。
在本系统中,采用SIMENS S7300系列的CPU加Profibus扩展总线结构。
整套系统的部件均采用国外进口器件,电磁阀和行程开关的使用寿命为10亿次(实验室条件),在保证了系统的稳定性的基础上,使系统更易于维护和改造。
二、PLC模块及其它模块概述1.电源模块PS307PS307电源模块用来将220V交流电转换为24V直流电,为主控柜PLC 的CPU模块提供电源。
远程I/O模块的电源使用外部的24V电源,而不使用PS307电源模块供电。
2.CPU模块S7 315-2DPCPU模块用来完成输入信号的处理及控制信号的输出,实现对设备的控制。
奇瑞瑞麒M1电路图手册 ——原厂 2009
瑞麒M1维修手册(电路图部分)安徽麒麟汽车销售有限公司售后服务部目 录第一章 读图说明 (4)一、主要线束插接件定义 (4)1、相关定义说明 (4)2、主要线束的插接件 (5)3、电路原理图插件定义解释 (7)二、车身搭铁点定义 (8)1、搭铁点定义 (8)2、各搭铁点及主要模块分布 (18)三、电路中主要符号说明 (19)四、电路图辅助说明 (19)1、电源及搭铁线说明(参照前舱电器盒与仪表保险丝盒电路图) (19)2、线路颜色和线路标注 (20)五、保险丝定义 (20)1、保险丝和继电器编号 (20)2、总保险丝盒和连接 (21)六、前舱电器盒布局 (22)七、仪表电器盒布局 (23)第二章原理图 (24)一、起动、充电系统 (24)二、灯光 (25)三、喇叭、点烟器、天窗 (26)四、灯光 (27)五、BCM (28)六、组合仪表 (29)七、后视镜、雨刮 (30)八、音响、倒车雷达 (31)九、安全气囊 (32)十、ABS (33)十一、空调 (34)十二、ECU、防盗 (35)十三、ECU (36)第三章 线束图 (37)一﹑仪表线束总成(S18-3724030) (37)二、仪表线束总成(S18-3724030)插件针脚说明 (38)三﹑室内地板线束总成(S18-3724050) (47)四﹑室内地板线束总成(S18-3724050)插件针脚说明 (48)五﹑发动机电喷线束总成(S18-3724180) (57)六﹑发动机电喷线束总成(S18-3724180)插件针脚说明 (58)七﹑前舱线束图(S18-3724010) (61)八、前舱线束(S18-3724010)插件针脚说明 (62)九、ECU线束图(S18-3724840) (66)十、ECU线束针脚定义 (67)十一、四门线束 (75)1、左前门线束(S18-3724070)线束图和插件针脚说明 (75)2、右前门线束(S18-3724080)线束图和插件针脚说明 (78)3、后门线束(S18-3724090)线束图和插件针脚说明 (80)4、右后门线束(S18—3724520)线束图和插件针脚说明 (81)十二、安全气囊线束图 (83)十三、安全气囊线束针脚定义 (84)十四、顶棚线束(S18-3724370) (86)十五、后背门线束(S18-3724160) (87)十六、电瓶负极线束(S18-3724040) (88)十七、除霜正极线束(S12-3724530) (89)十八、除霜负极线束(S12-3724540) (90)第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端:完整插接件一般有两端构成,我们这里将带针脚的一端定义为插接件针脚端。
瑞虎T11+QR425AHA自动档车型维修指导附件
2.46、用 15#套筒扳手拆下变速箱与发动机上部的 3 个 固定螺栓; 安装力矩:80±5Nm 2.47、几人配合将变速箱取下。
3、安装步骤
安装步骤参考拆卸步骤反顺序进行。
3.1、左悬置软垫总成和左悬置支架的装配
2、拆卸步骤(参考)
说明:拆装方法有两种,1、仅拆变速箱;2、先拆动力 总成,再拆变速箱。这里仅介绍第一种方法。 2.1、将车辆停放在(置于“P”档)举升机的适当位置, 举升机臂顶好车辆支撑点;
2.2、支撑起前仓盖;
2.3、关闭点火开关,用 10#套筒扳手拆下蓄电池负极和 正极线; 安装力矩:9±1Nm
4.3、档位开关定位
将换档手柄置于“P”档位置,松开档位开关(位于变速箱 上部)的两个固定螺钉,用万用表测量图中两插脚电阻,同 时旋转档位开关,当电阻为零时,紧固档位开关固定螺钉, 档位开关定位结束。
5、失速试验
5.1、举升车辆,不要离地面太高; 5.2、连接诊断仪并进入; 5.3、先挂入 P 档,启动发动机; 5.4、通过诊断仪观看油温达到 60-80 度; 5.5、将档位置于“D”或“R”档,踩死刹车踏板、拉起手制动; 5.6、油门踏板踩到全开位置(不能超过 5 秒); 5.7、通过诊断仪观察发动机转速和输入轴转速。 发动机转速超过 2250 转,输入轴转速大于 0,说明变速箱有问题 发动机转速低于标准值 600 转,说明发动机有问题 发动机转速超过 2250 转,输入轴为 0,说明液力变矩器有问题
-启动车子并保持怠速状态;
-连接诊断仪;
-与 TCU 建立连接,监控变速箱油温,当油温达到 60±1℃ 时,打开放油螺塞⑤(位于变速箱下部);
瑞虎T11维修手册QR523变速箱部分修改
惰轮总成安装螺栓
扭矩 N.m(kgf) 6.9(0.7) 44(4.5) 9.8(1.0) 18(1.9) 18(1.9) 3.9(0.4) 132(13.5) 32(3.3) 48(4.9)
5
三、拆装方法
奇瑞瑞虎维修手册
1、外型结构图
QR523 变速箱部分
轴承盖总成 双头螺柱
变速器壳体总成
换档机构总成
叉口架-三、四档拨叉
三、四档换档拨叉 五、倒档换 档导轨
(2)安装三、四档换档拨叉和叉口架及五、倒 档换档拨叉和叉口架。
12
叉口架 三、四档
奇瑞瑞虎维修手册
QR523 变速箱部分
叉口架 五、倒档
(3)一面在齿毂内安装各换档拨叉, 一面将叉口架向图示方向移动。
锁销的安装
MB990938 MB990935
11. 轴套-四档 12. 滚针轴承-二、四档 13. 四档主动齿轮总成 14. 五档主动齿轮 15. 止推板-五档主动齿轮 16. 卡子-五档主动齿轮止推板 17. 输入轴后轴承 18. 卡环-输入轴后轴承 19. 油封-输入轴集油孔
15
MD998801
奇瑞瑞虎维修手册
QR523 变速箱部分
解体须知
外座圈的安装
变速箱壳的安装 (1) 在变速箱壳的图示位置上挤出直径
为 1-1.2mm 的密封胶。 注意: 挤出的密封胶线,应均匀连续,不得有断 开处或过度涂抹处。 装上壳体后,螺栓对角拧紧至规定力矩。
13
奇瑞瑞虎维修手册
QR523 变速箱部分
底盖-变速箱的安装 在变速箱壳的图示位置上挤出直径为 1-1.2mm 的密封胶。 规定密封胶: 注意: 挤出的密封胶线,应均匀连续,不得有断开 处或过度涂抹处。速度表齿轮的安装 (换档控制机构的安装与之相同)
上汽奇瑞轿车维修手册 第01章整车部分
第一章整车部分上汽集团的安徽奇瑞汽车有限公司生产的奇瑞轿车(CHERY)于2001年1月13日在全国正式上市,该车是吸收国外的先进技术自行设计、适合于中国道路状况的普及型乘用车。
奇瑞轿车装备的4缸电喷CAC 480M型发动机,是引进福特(FORD)技术和生产线生产的CAC系列发动机,并匹配意大利M&M公司电控燃油喷射系统。
奇瑞轿车发动机排量为1.6L,最高车速为168km/h;燃油经济性良好,100km油耗仅为6.9L,尾气排放符合欧洲Ⅱ标准。
奇瑞轿车底盘装备带超速档的5档手动变速器;采用麦弗逊式独立前悬架和纵向托臂式半独立后悬架,配以液压筒式减振器和螺旋弹簧;安装低子午线轮胎,最大限度地吸收由地面传给汽车行驶带来的振动;前轴配有防侧倾横向稳定杆,增加了整车的抗侧倾能力;采用齿轮齿条式转向器(可选装液压动力转向机构);采用真空助力、双管路对角交叉布置的液压制动系统;后轴带感载比例阀,可以根据后轴的载荷大小,调整前后轴的制动力分配,使制动时汽车不会失去方向控制;选装ABS(防抱死制动系统)及EDS(电子控制差速锁定装置),可使车辆发挥最大的制动效能和防侧滑功能。
奇瑞轿车外形美观、圆润流畅,风阻系数仅为0.3;3厢5门车身,内部宽敞;设置超大行李舱(550~1360L)和可以翻起的后背厢门,使得这一3厢车同时具有2厢车的优点。
驾驶座椅可前后移动、靠背角度可以调节,以适应不同高度和不同习惯的驾驶人员;可选装电动后视镜、电调大灯和电动玻璃升降器等。
第一节主要技术数据与特性一、基本数据奇瑞轿车基本数据,如表1-1所示。
二、使用数据奇瑞轿车使用数据,如表1-2所示。
表1-2 使用数据三、容量数据奇瑞轿车容量数据,如表1-3所示。
表1-3 容量数据四、结构数据奇瑞轿车结构数据,如表1-4所示。
表1-4 结构数据第二节汽车的使用一、钥匙有两把钥匙,主钥匙(不带电子锁止的主钥匙或带电子锁止的主钥匙),这把钥匙能开启车上所有的锁。
维修手册_奇瑞
置输入适当的设定号,以进行控制单元编码。 8. 终止测试通讯:利用该功能可退回到系统选择目录下,重新选择系统进行测试。
说明:VAG155 也能测试上汽奇瑞的防抱死制动系统(ABS)和安全气囊系统,只是显示 的基本界面略有不同;VAG1551 的使用方法请参阅其相应的使用说明书。
由于汽车技术的高速发展和汽车种类的不断增加,我们虽经努力,但难免有不 当之处,恳请广大业内人士斧正!
深圳市元征科技股份有限公司汽车技术部
i
元征技术通讯一
上汽奇瑞
目录
前言
随着汽车电子技术的不断发展,电子燃油喷射系统车辆的普及,单纯的靠经验和机械式维 修已根本解决不了汽车故障,因此要求汽车维修技术人员必须掌握现代的诊断技术,学会 使用现代的汽车诊断仪器。
实现有效的诊断需具备合适的诊断设备,完善的资讯支持和经过专业培训并掌 握了设备使用方法和正确诊断理念的技术人员,三者相辅相成、相互促进、缺 一不可。
元征公司多年来在致力于汽车诊断设备的开发和研制的同时,也注重于对元征 用户的资讯服务,包括资讯支持和培训服务,旨在为维修企业提供一套完整的 诊断平台。
这套技术通讯的出版进一步地体现了元征公司的服务理念。元征人愿意与中国 广大的维修技术人员一道,振兴民族的汽车维修业。
号及服务站代码等。 2. 读故障代码:该功能可读取汽车 ECU 存储器中存储的故障码,帮助排除故障。 3. 清除故障代码:该功能可清除电控系统控制单元存储器中存储的故障码。 4. 测试执行元件:该功能可测试执行元件的动作,帮助用户进行故障监测和诊断。 5. 系统基本调整:该功能可对电控系统某些基本运行参数进行设定。 6. 读动态数据流:该功能可读取汽车运行过程中的某些实时数据,帮助用户进行故障监
奇瑞瑞虎维修手册
6
未经本公司书面允许,不得翻译、复制或摘录。本公司明确保留按照法律规定有关版权的一切权利。
第一章 目录
奇瑞瑞虎5车型电路图 (一)、读图例解
2.2、PEPS供电及通讯系统、整车供电系统 3
版本
作者
日期
内容
肖金山、吕乃伟、
00版
2013年11月5日 电路图
黄开成、吴要标
肖金山、吕乃伟、
01版
2013年11月20日 电路图
黄开成、吴要标
相对上一版本变更内容 适用车型和配置
00版
2.0DVVT+CVT
01版
2.0DVVT+CVT
版本说明
说明: (1)、本电路图适用配置(电器)参见配置表。 (2)、本电路图中的线束零件号是作电路图时参考的零件号,车辆配置不同,其线束 零件号不同,服务站如需订购线束,请以备件图册为准。 (3)、由于编者水平有限,难免有遗漏或错误,欢迎给予指正,各服务站在使用中, 如发现错误或疑问,请电话联系奇瑞汽车销售总公司售后服务部(国内)技术支援科。
总目录
4
T11FL+1_6VVT 车型维修指导
T11FL+1.6VVT 车型维修指导
版本:00版
日期:2011-6-20
奇瑞汽车销售总公司售后服务部
PDF 文件使用 "pdfFactory Pro" 试用版本创建w
T11-FL+E4G16+QR525MHE车型维修指导T11FL+1.6VVT(T11-FL+E4G16+QR525MHE)车型是在SQR7160T117(SQR481F+QR523MHC)的基础上作了部分变更后推出的一款车型,为了使服务人员在维修过程中能够方便顺利的排除故障,特编写了T11FL+1.6VVT 车型的维修指导。
主要内容如下:
一、动力总成部分
电喷:ECU零件号为:T11-3605010BM,型号为:ME7.8.8,首款搭载车型为:
T11FL+E4G16+MT+国四+带防盗,和新内饰A3电喷比较,变更较少,零部件参见《电
喷更改零部件清单-图纸》,电喷部分的维修详见以前下发的《A3VVT+E4G16电喷系
统维修手册》或附件一。
瑞虎T11+1_9D维修手册(电路图和部分电器)
T11+1.9D维修手册(舒适型电路图、电器部分)编制:肖金山吴要标李天翔日期:2011-3-23版本:1.1目录第一章读图说明 (3)一、电路图例解 (3)二、主要线束插接件定义 (5)三、搭铁点定义 (16)四、各搭铁点及主要模块分布 (25)五、电路中主要符号说明 (26)六、保险丝定义 (26)1、保险丝和继电器编号 (26)2、ISU的保险说明 (26)3、ISU端子位置图 (27)4、正极保险丝盒和连接 (27)七、前仓保险丝和继电器盒内部电路图 (28)八、前舱电器盒布局和背面端子图 (29)九、仪表电器盒原理 (30)十、仪表电器盒布局和背面端子图 (31)第二章线束图 (33)1、发动机线束总成图 (33)2、仪表线束总成图 (34)3、前舱线束总成图 (35)4、室内地板线束总成图 (36)5、左后门线束总成图 (37)6、右后门线束总成图 (37)7、左前门线束总成图 (38)8、右前门线束总成图 (38)9、后背门线束总成图 (39)10、ISU转接线束图 (39)11、室内顶棚线束总成图 (40)12、真空电磁阀线束总成图 (40)13、电瓶正极线束总成图 (41)14、电瓶负极线束总成图 (41)第三章原理图 (42)第四章车身电器 (60)1、ISU:T11-3600030BE(08款) (60)1.1、功能描述 (60)1.2、新增功能描述 (61)1.3、PIN脚定义 (62)1.4、诊断菜单 (63)2、门接触开关说明 (66)3、仪表 (67)3.1、多功能显示仪 (67)3.2、黑屏仪表 (71)3.3、诊断菜单 (72)3.4、PIN脚定义 (74)3.5、00版本的仪表 (75)4、倒车雷达 (78)4.1、系统配置(基本型) (78)4.2、基本要求 (78)4.3、结构 (78)4.4、垂直探测范围分析 (79)4.5、探头布置示意图 (79)4.6、功能要求 (79)第一章读图说明一、电路图例解K-LINE K-LINE 51:电源及搭铁线说明(参照前舱电器盒与仪表保险丝盒电路图)30b:来自蓄电池正极保险丝盒7号80A的保险---à前舱电器盒D螺栓---à30b30a:来自蓄电池正极保险丝盒6号40A的保险---à前舱电器盒E螺栓---à30a30:来自蓄电池正极保险丝盒3号80A的保险---à前舱电器盒仪表保险丝盒C端子(仪保C)---à30aIG1:由点火开关的2号端子---à仪表保险丝盒仪表保险丝盒E1端子(仪保E1)---à IG1 IG2a :由点火开关的6号端子---à仪表保险丝盒E2端子(仪保E2)---à IG2a IG2b :由点火开关的6号端子---à舱/仪A13---à前舱保险丝盒I 端子---à IG2b Acc :来自点火开关的3号端子---à仪保E4端子---àACC 58b: 仪表板照明调节开关4号--à夜光照明线.31:用车身或动力总成搭铁,此线在实际线束中并不存在2:在电路图上,这个区域内的电路在前舱保险丝盒内部,保险丝与继电器都在前舱保险丝盒上。
瑞虎T11+1_8MT国四排放+EOBD维修指导
T11+1.8MT国四排放+EOBD维修指导一、简介SQR7180T117(T11+SQR481FC国四+EOBD)车型是奇瑞公司在SQR7180T116(T11+SQR481FC MT国三+EOBD)车型的基础上新开发的,其排放标准达到国四及欧四标准。
SQR7180T117(T11+SQR481FC国四+EOBD)车型与SQR7180T116(T11+SQR481FC MT国三+EOBD)车型相比较,除了电喷控制系统、排气净化系统不一样外,其余部分都沿用SQR7180T116(T11+SQR481FC MT国三+EOBD)车型的零部件。
服务站在维修此车时请注意以下事项:1、SQR481FC发动机机械部分维修请参照我部前期发放的A520《发动机机械部分维修手册》。
2、QR523MHC变速箱维修请参照我部前期发放的《T11变速箱维修手册》。
3、底盘部分维修请参照我部前期发放的《T11底盘部分维修手册》。
4、车身附件及车身尺寸部分维修请参照我部前期发放的《T11车身尺寸与附件部分维修手册》。
5、电器部分的维修请参照我部前期发放的《T11的电路维修手册》,《奇瑞瑞虎维修手册增补部分》的第三章《瑞虎1.8L车型维修指导》的电器部分内容。
6、其他差异部分的维修见本维修指导。
二、差异件清单SQR7180T117(T11+SQR481FC国四+EOBD) SQR7180T116(T11+SQR481FC MT国三+EOBD)采用不采用零件号名称数量备注零件号名称数量备注T11-3605010PA ECU控制单元1新开发T11-3605010GA ECU控制单元 1T11-1205220EA 预催化器总成 1 新开发T11-1205220CA 预催化器总成 1T11-1205210EA 主催化器总成 1 新开发T11-1205210DA 主催化器总成 1三、电喷控制系统SQR7180T117(T11+SQR481FC国四+EOBD)车型与SQR7180T116(T11+SQR481FC MT国三+EOBD)车型的电喷控制系统的组成、控制策略、故障诊断都一样,唯一不同的是ECU电脑内部标定参数以及控制程序有所变化。
汽车电器系统维修手册
汽车电器系统维修手册保险丝的使用注意事项在确定烧断原因并且排除故障后,用规定类型的保险丝更换烧断的保险丝,如果更换前不进行故障排除,保险丝可能再次被烧。
主保险丝的拆除/加装1.拆下电瓶负极连线。
2.拆下主保险丝盒盖。
3.按表中指定顺序拆卸。
4.安装顺序与拆卸顺序相反。
保险丝盒的拆除/加装1.拆下电瓶负极连线。
2.拆下来驾驶员两端的前侧内饰。
3.按表选定顺序拆除。
4.加装顺序与拆除顺序恰好相反。
点火开关的拆卸/安装1.拆下来电瓶负极连线。
2.拆下来转为管柱盖板。
3.按表选定顺序拆除。
4.加装顺序与拆除顺序恰好相反。
点火开关的检查1.拆下来电瓶负极连线。
2.拆下来转为管柱盖板。
3.断裂燃烧控制器接点。
4.用欧姆表检查点火开关接线端间的导通性,如果不符合技术要求更换点火开关。
钥匙未忽提示信息控制器的拆除/加装1.拆下电瓶的负极连线。
2.拆下来转为管柱盖板。
3.拆下钥匙未拔提示开关接头。
4.拆下钥匙未拔提示开关。
5.加装顺序与拆除顺序恰好相反。
钥匙未拔提示开关的检查1.拆下来电瓶负极连线。
2.拆下来转为管柱盖板。
3.拆下钥匙未拔提示开关接头。
4.用欧姆表检查钥匙未忽提示信息控制器接线端间的导通性,如果不合乎技术建议更改钥匙未忽提示信息控制器。
点烟器的拆卸/安装1.拆下来电瓶的负极连线。
2.拆下来仪表面板。
3.按照表中指定顺序拆卸。
4.安装顺序与拆卸顺序相反。
1.用缠存有胶带的平头螺丝刀沿着插座孔压制住环路的凸缘,同时旋转插座。
2.向前推插座。
3.顺时针旋转插座至图示边线并将其打穿。
1.压住倒钩向前拉下环。
1.旋转燃烧控制器至acc附件边线。
2.确认在插入插座后点烟器在10-20秒内弹出,如果点烟器工作不正常,更换点烟器塞和插座。
前女团灯的拆除/加装1.拆下电瓶负极连线。
2.拆下前保险杠。
3.按照表选定的顺序拆除。
4.加装顺序与拆除顺序恰好相反。
5.调节前大灯对光。
(参见t前大灯的对光)1.调节轮胎压力达至规定值。
瑞虎T11维修手册德尔福MT20电喷系统
德尔福 MT20 电喷部分
奇瑞瑞虎维修手册
(德尔福 MT20 电喷部分)
奇瑞汽车销售有限公司售后服务部
1
奇瑞瑞虎维修手册德尔福 MT20 Fra bibliotek喷部分目录
第一章 电喷控制和执行元件工作原理 ....................................................................................................... 5 1、进气压力和温度传感器 ................................................................................................................... 5 2、节气门位置传感器 ........................................................................................................................... 6 3、冷却液温度传感器 ........................................................................................................................... 7 4、爆震传感器....................................................................................................................................... 8 5、前氧传感器....................................................................................................................................... 9 6、后氧传感器..................................................................................................................................... 10 7、电子控制单元 ECU ........................................................................................................................ 11 8、电动燃油泵..................................................................................................................................... 13 9、电磁喷油器..................................................................................................................................... 14 10、怠速执行器步进电机 ................................................................................................................... 15 11、点火线圈 ....................................................................................................................................... 16 12、钢制燃油分配管总成 ................................................................................................................... 17 13、曲轴位置传感器(转速传感器) ............................................................................................... 18 14、碳罐电磁阀................................................................................................................................... 19 15、空调控制系统............................................................................................................................... 20 16、风扇控制....................................................................................................................................... 21
奇瑞开瑞维修手册电路部分
奇瑞开瑞维修手册(电路部分)奇瑞汽车销售有限公司售后服务部目录一、读图说明 (3)1、继电器盒主电路编号 (3)2、中央电器盒插接件说明 (3)3、中央电器盒功能说明 (3)二、各电路系统控制原理图 (5)1、启动、充电系统 (5)2、空调系统 (6)3、防盗、玻璃升降 (7)4、仪表系统 (8)5、音响系统 (9)6、ABS系统 (10)7、安全气囊 (11)8、雨刮系统 (12)9、电动后视镜 (13)10、灯光、除霜系统 (14)11、发动机电喷系统 (15)12、顶灯系统、倒档信号、刹车信号、喇叭、点烟器 (16)一、读图说明1、继电器盒主电路编号30:无保险丝,直接来自蓄电池15:直接来至点火开关X: 直接来至点火开关,启动时断开31: 虚拟地线58b:内照明调节线2、中央电器盒插接件说明电路原理图中有一条红色线,表示过中央电器盒电路针脚。
如:B+表示过中央电器盒主电源接线座;D/10表示过中央电器盒D插座第10号针脚。
3、中央电器盒功能说明二、各电路系统控制原理图1、启动、充电系统31-(GROUNDX 灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色2、空调系统58b (RHEO 31X 1530(B+)灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色3、防盗、玻璃升降31X 1530(B+)灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色铅色乳白黄色紫色橙色粉红白色黑色红色棕色绿色蓝色灰色58b(RHEO)30(B+)X 311531X 1530(B+)灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色黑色铅色紫色棕色乳白橙色灰色黄色粉红红色绿色蓝色白色3158b (RHEO 30(B+)X 157、安全气囊31X1530(B+)8、雨刮系统灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色1531X 30(B+)9、电动后视镜31-(58b(RHEO)31X 1530(B+)灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色10、灯光、除霜系统31X 1530(B+灰色蓝色绿色棕色红色黑色白色粉红橙色紫色黄色乳白铅色11、发动机电喷系统=Gr =L =G =Br =R =B W =V =Y =12、顶灯系统、倒档信号、刹车信号、喇叭、点烟器31X 1530(B+)铅。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电器系统电气系统一、电源、发动机起动及点火系统汽车电气的关键部分是电源系统、发动机起动系统及发动机点火系统。
这三大系统构成了汽车行使的必要条件,它们是汽车电气最早发展的三大系统。
(一)电源系统汽车电源系统由蓄电池和发电机及调节器组成。
汽车上用电设备所需要的电能是由蓄电池和发电机这两个电气部件供给的。
它们用来保证汽车在任何时候都能起动。
在汽车行驶期间要为用电设备提供足够的电能;在发动机停止运转时,要为车的用电设备提供电能;在发动机起动及发动机点火时也要提供所需的电能。
1.蓄电池l)作用:蓄电池也是靠内部的化学反应来储存电能和向外输出电能的电器部件。
在汽车上它是和发电机并联工作的。
·汽车在低速行驶时,发电机所输出的电能不能满足车上用电设备的需要,这时需由蓄电池和发电机共同供给电能。
·汽车虽然高速行驶,但由于车上同时使用的用电设备较多,所需电能的总和超过了发电机的发电能力,这时也需由蓄电池和发电机共同供给电能。
汽车电源系统的动态特性取决于:蓄电池和发电机的容量和工作温度;用电设备的负荷种类及大小;发动机的转速以及电机与发动机的速比选择。
2)规格:12V,63。
3)特点:它在短时间内可输出几百安培(A)的大电流,以满足发动机起动时起动机所需要的大电流。
在低温条件下一般起动机的工作电流可达200-600A。
4)结构:蓄电池由容器、极板、隔板及电解液等组成。
容器内设有单格,单格内装入极板、隔板、电解液,从而构成一个单格蓄电池。
输出电压是2V。
汽车上用的蓄电池多数在容器中分6个单格,其输出电压是12V。
5)维护:·定期检查蓄电池液面高度,蓄电池电解液液压能浸没极板,缺液时,及时补充蒸馏水,液面高度应以高于极板10-15mm为宜。
·保持蓄电池外壳干燥、清洁,避免产生漏电现象。
·应该保持端子和接头接触良好,接头和端子保持清洁且夹紧,严禁敲击端头。
·保持蓄电池盖的透气孔清洁畅通。
·超过一个月不用汽车时,应断开蓄电池负极电缆。
6)注意:·拆除蓄电池时,应该先拆掉负极电缆接头,然后再拆下正极接头。
·在无蓄电池时不要让交流发电机运转,发电机运转时,不能断开蓄电池的电路。
·连接蓄电池电路前,务必保证耗电量大的各元件处在不工作状态。
若出现火花表明出现了短路或有设备在工作,应采取措施。
·在给蓄电池充电时,要拆掉蓄电池的正负接头。
·正负极电缆接头切勿装反,否则会损坏交流发电机的二极管。
(二)发电机及电压调节奇瑞轿车发电机的配制采用的是国际标准,8级硅整流/11管交流发电机,发电机标称电压14V,发电机可持续输出电流90A。
发电机的特点:双内冷却、体积小、重量轻、寿命长、抗振性能好、抗高温、低噪音。
采用晶体管调节器。
电压调节器为电子式电压调节器,改变发电机的磁声强弱只需改变激磁电流的大小。
调节器的作用:使发电机输出电压稳定在13.5V左右。
以保证用电设备正常工作。
(三)发动机点火系统发动机点火系统由点火开关、分电器、点火模块、点火线圈、火花塞及高压线等电器元件组成,用来在发动机气缸内产生火花,以点燃吸入气缸的燃油和空气的混合气。
1.点火系统要求1)能发出足以击穿火花塞间隙的电压;2)具有足够的点火能量;3)点或时间也须与发动机的工况相适应。
2.点火开关安装在驾驶室内的转向柱上,由它接通或切断点火系统电路。
3.分电器1)触发功能;2)配电功能;3)调整功能:有真空点火提前装置和离心点火提前装置。
4.点火模块又称点火放大器。
在霍尔传感器方波信号触发下,控制点火线圈初级导通时间(闭合角)及最高电流,并切断电路电流,以便在次级线圈产生高压。
5.点火线圈由初、次级线圈组成,可将初级的12V低压电流在次级转变成可击穿火花塞间隙的几万伏的高压电。
6.火花塞电机在高压作用下击空混合气,产生火花,点燃可燃混合气,火花塞正负电极间的火花电弧是在电压高达2万伏时产生的。
7.高压阻尼线将线圈上产生的高压电传输到分电器上,自分电器上的分火头传到各缸火花塞,并对点火产生的多次谐波振荡具有的阻尼作用,以避免无线电干扰。
(四)电源、发动机起动及点火系统电路(见图14-1)1.电路工作原理首先用钥匙打开点火锁,将其点火起动开关旋转第Ⅱ位置,这时开关便把电源30端与点火端及起动50端接通。
这时电路中电流的工作情况:1)由蓄电池正极→点火起动开关→起动机50端→保位线圈→蓄电池负极:吸拉于是起动机开始运转。
2)由蓄电池正极→点火起动开关→点火线圈15端→点火控制器l端→分电器5端→蓄电池负极→点火控制电源4端→蓄电池负极。
由点火线圈的次级线圈4端→分电器的配电转子→分电器盖的侧电极→火花塞→蓄电池负极→蓄电池正极→点火线圈的初级线圈15端→点火线圈l端。
至此,发动机完成了起动全过程。
于是,司机松开点火锁钥匙,点、火起动开关便自动回转到第Ⅰ档位,即正常行车的点火工作位置。
2.发动机起动系统发动机的起动系统由起动机、起动开关、起动继电器和空档起动开关组成。
奇瑞轿车配制的起动机为永磁式减速起动机。
与传统起动机相比,具有如下优点:·单位重量的输出功率增加,在同样输出功率条件下比普通起动机减轻重量约2030%。
·缩小了外部尺寸,便于在发动机上安装。
·提高了起动转矩,有利于发动机在低温时起动。
·减轻了蓄电池负担,延长了使用寿命1)规格:12.2。
2)结构及组成:电动机、传动机构、减速齿轮装置、控制装置及工作过程。
3)使用注意事项:·检查蓄电池的储电状态。
蓄电池储电不足是起动机工作不正常的重要原因之一;·发动机启动后,应立即松开启动开关,以防止起动机损坏;·起动机在启动发动机时,接通启动开关的时间不宜过长。
长时间接通起动机,容易损起动机,也会使蓄电池大电流放电。
遇到这种情况应立即关断启动开关,间隔10s左右再进行启动。
二、照明和信号报警系统汽车上的照明装置可分为车外照明和车内照明两类。
车外照明是为丁保障行车安全,提高运输效率。
不同种类的汽车照明灯在国家法规中对其配光性能有严格的规定。
车内照明灯是为了方便司机和乘客而设置的。
同样,汽车信号装置也可分为车外信号和车内信号;按其信号装置的类别可分为声响信号和灯光信号。
车外信号装置是为了保璋行车安全,车内信号装置是为提醒司机注意设置的。
无论哪种信号装置,法规中对其声强、光强及颜色都有严格的规定。
(一)照明及信号系统奇瑞轿车的照明、信号报警装置:1.照明装置1)车外照明装置:前大灯、前雾灯、倒车灯、牌照灯。
2)车内照明装置:室内前后顶灯、行李箱灯、烟灰盒灯、仪表照明灯、用电器具及开关位置灯、点烟器位置灯、收放机位置灯、空调开关位置灯。
2.车外信号报警装置1)车外信号报警装置·转向灯:前转向灯、侧转向灯、后转向灯·车前信号灯:前行车灯、后停车灯·车后信号灯:后行车灯、后停车灯(制动灯、反射器)·事故报警信号灯:前、侧、后转向灯·声响报警信号:电喇叭2)车内信号装置·室内前后顶灯与门联锁开关信号·发动机冷却水位及高温报警灯·机油压力报警灯·手制动工作指示信号灯·前大灯远光工作指示信号灯·事故报警工作指示灯·转向工作信号灯(二)声响信号系统汽车上的声响信号系统按其用途分为两大类。
一是装在车外的喇叭;二是装在车内的声响报警系统。
1.喇叭喇叭是依靠电磁力使同类片振动而发出声音的。
当按下喇叭开关时电流通过线圈使铁芯磁化吸下衔铁,中心杆压下活动臂使触点分开而切断电路,此时电磁力消失,触点又重新闭合,上述过程反复进行膜片也就不断振动,因而发出一定音调的声波,并由喇叭筒加强后传出。
奇瑞轿车采用的是盆形电子喇叭。
选装型车上装有蜗牛双音电子喇叭,它的最大特点是声昔悦耳。
2.喇叭继电器喇叭按钮为了方便司机操作装在方向盘上,而这种按钮通过的电流小于喇叭的工作电流值,这就需要增加一个继电器,用喇叭按钮来控制继电器的线圈工作电流,由继电器的触点来控制电喇叭的接通与断开。
为了减小环境噪声的危害,我国规定电喇叭的声强不超过105分贝()。
3.车内声响报警信号奇瑞轿车的组合仪表装有机油压力报警器,当机油压力低于规定值时,或水温高于规定值时,表内发出鸣声,提醒司机注意并及时进行检查,排险故障。
(三)照明及信号系统电路照明系统电路包括前大灯、前雾灯、倒车灯、牌照灯;信号系统电路中包括转向灯、行车灯、停车灯、制动灯、后雾灯及电喇叭;电路中还包括蓄电池电路、点火开关电路、保险丝电路、卸荷继电器电路、保险丝电路、车灯开关、变光开关及超车灯开关电路、转向灯开关及闪光器电路等,见图14-2。
三、仪表、传感器及警报系统汽车仪表用来随时指示汽车各部件的工作状态,使司机能握汽车和发动机主要部分的工作情况,及时发现和排除可能出现的故障。
仪表、传感器及警报系统电路见图14-3。
1.组合仪表汽车仪表是整车仪表板中非常重要的一个零部件,它的功能是为司机提供来自汽车各方面的信息和有关数据。
除止之外仪表在仪表板中也起到一定的装饰作用。
奇瑞轿车组合仪表功能齐全,美观大方。
组合仪表上装有水温表、燃油表、车速里程表、发动机转速表、石英电子钟,表中还有4只仪表照明灯。
组合仪表上的一些指示灯,提示了行车状态,如手制动指示、油压抱警、充电指示、油量指示、转向和遇险报警指示、远光指示及油压和温度峰鸣报警功能。
选装型车上的组合仪表内除上述功能外,还装有多功能显示器,可以显示外界温度、机油温度、百公里油耗、行车时平均车速、报警指示及动态油压显示。
燃油表刻有红色标记,指针在此位置,说明油箱中还剩10L燃油,应该就近寻找加油站,以免车辆抛锚。
2.水温表传感器及警报灯开关随着电子技术的发展,热敏电阻作为一个新的半导体元件已广泛地应用在汽车仪表传感器上,它对温度有高度的灵敏性,体积又可以做得很小,结构简单,寿命长。
按其特性分:一种是随温度升高电阻值急剧加大,称为正温度系数的热敏电阻;另种是随温度升高,电阻值急剧减小,称为负温度系统的热敏电阻。
奇瑞轿车采用的水温表传感器是用负温度系数的热敏电阻制成的,传感器中还多设置一个124℃闭合的警报灯开关,它是由一种低熔点、膨胀率数很大的合金制成。
当它受热温度超过124℃时,将由固体变成液体,且体积增大,于是便推动顶杆使其触点闭合,水温报警灯点亮。
3.稳压装置由水温表的结构及工作原理可知,水温表指针摆角(指示刻度值)主要取决于工作臂上的电阻丝所流过的电流值。
因为工作臂上电阻丝的电流一定,所以最终该电流值于传感器的电阻值和施加到工作臂电阻丝上的电压值。
