周边超前帷幕注浆技术
帷幕注浆施工
帷幕注浆施工一、概述在地质特殊地段(富水、破碎岩层或自稳性差的地质地段),采用预注浆(地表超前注浆、洞内围岩全断面注浆等)对围岩进行处理,即可形成较大范围的筒状加固区,这种注浆方式称为帷幕注浆。
帷幕注浆分为两种:对于破碎岩层,砂卵石层,中、细、粉砂层等有一定渗透性的地层,采用中低压力将浆液压注到地层中的裂缝、孔隙里,经过物理化学作用凝固后将岩土或土颗粒胶结为整体,称为“渗透注浆”;对于颗粒更细的不透水、不透浆液的地层,采用高压浆液强行挤压孔周,使黏土层劈裂成缝并使浆液充塞凝结于其中,从而对黏土层起到挤压加固的作用,称为“劈裂注浆”。
帷幕注浆是加固地层、封堵水源的一种方法,对保持围岩稳定、增强隧道施工安全有着积极的作用。
二、帷幕注浆施工技术要点1.地质判断及注浆范围确定进行地质判断是为了搜集有关帷幕注浆施工地段的工程地质和水文地质情况,为正确选择注浆参数和采取相应的技术参量提供依据。
一般的超前地质判断手段有超前探水孔钻探、红外线、TSP地质雷达超前地质预测预报和地质素描等。
通过对地质预报信息的综合分析,可以比较准确地判明相应施工区域的地质情况,从而可以掌握岩土的渗透性、土颗粒的组成、孔隙率、饱和度及地下水量、水压和水质等物理化学性质,为合理地采取注浆方法和获得理想的注浆效果提供理论依据。
注浆范围与地质情况、开挖断面大小、开挖方法、对周边的影响等密切相关,可根据自身工程所处的地质环境、设计图纸和试验效果来确定注浆范围。
如下面工程实例中明月山隧道的注浆加固范围为隧道开挖断面及开挖轮廓线外5~10 m。
2.注浆材料的选择及配比注浆材料的选择与地质条件和涌水量有关,通常有以下几个方面。
①断层破碎带和砂卵石地层,当裂隙宽度(或粒径)大于1 mm时,加固地层或者堵水注浆,宜优先选用料源广、价格便宜的单液水泥浆和水泥-水玻璃浆液。
a.采用单液水泥浆时,水灰比宜采用0.8∶1~2∶1,若须缩短胶凝时间,可加入食盐或三乙醇胺速凝剂。
帷幕注浆技术

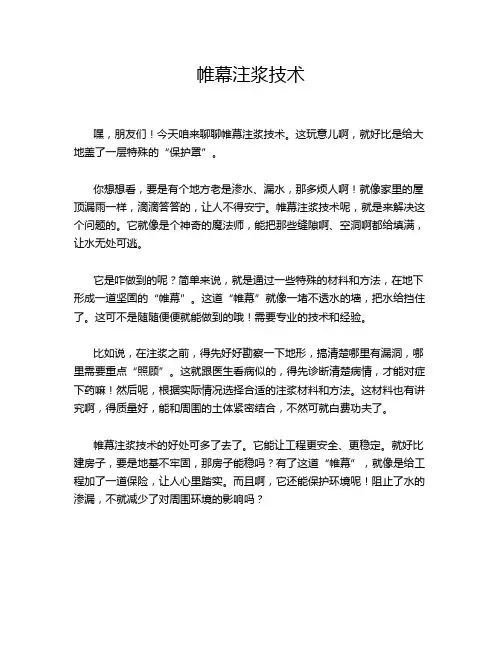

帷幕注浆技术嘿,朋友们!今天咱来聊聊帷幕注浆技术。
这玩意儿啊,就好比是给大地盖了一层特殊的“保护罩”。
你想想看,要是有个地方老是渗水、漏水,那多烦人啊!就像家里的屋顶漏雨一样,滴滴答答的,让人不得安宁。
帷幕注浆技术呢,就是来解决这个问题的。
它就像是个神奇的魔法师,能把那些缝隙啊、空洞啊都给填满,让水无处可逃。
它是咋做到的呢?简单来说,就是通过一些特殊的材料和方法,在地下形成一道坚固的“帷幕”。
这道“帷幕”就像一堵不透水的墙,把水给挡住了。
这可不是随随便便就能做到的哦!需要专业的技术和经验。
比如说,在注浆之前,得先好好勘察一下地形,搞清楚哪里有漏洞,哪里需要重点“照顾”。
这就跟医生看病似的,得先诊断清楚病情,才能对症下药嘛!然后呢,根据实际情况选择合适的注浆材料和方法。
这材料也有讲究啊,得质量好,能和周围的土体紧密结合,不然可就白费功夫了。
帷幕注浆技术的好处可多了去了。
它能让工程更安全、更稳定。
就好比建房子,要是地基不牢固,那房子能稳吗?有了这道“帷幕”,就像是给工程加了一道保险,让人心里踏实。
而且啊,它还能保护环境呢!阻止了水的渗漏,不就减少了对周围环境的影响吗?我记得有一次去参观一个工地,那里就正在用帷幕注浆技术。
看着那些工人师傅们熟练地操作着设备,把浆液注入地下,我心里那叫一个佩服!他们就像是一群默默守护地下世界的英雄,用自己的双手和智慧创造着安全和稳定。
咱再回过头来想想,如果没有帷幕注浆技术,那会怎么样呢?哎呀,那后果可不堪设想啊!可能会导致地面塌陷、建筑物倾斜,那可就麻烦大了!所以说啊,这帷幕注浆技术可真是个了不起的发明。
总之呢,帷幕注浆技术就像是我们生活中的一个隐形守护者,虽然我们平时可能不太注意到它,但它却在默默地发挥着重要的作用。
它让我们的生活更安全、更美好,难道我们不应该为它点赞吗?所以啊,大家可别小看了这小小的帷幕注浆技术,它可是有着大大的能量呢!。
帷幕注浆施工方法与技术措施
六、施工方法与技术措施6.1概述本标段帷幕灌浆自桩号G0+423.00起至G0+631.00止,轴线长度208m,向上及向下钻孔灌浆形成防渗帷幕。
向上孔深为18.5m;向下孔深为133m。
本标段工作内容包括:按规范规定、图纸及工程师要求,提供一切劳务、设备、材料,并完成灌浆孔、检查孔所必需的钻孔、套管、冲洗和压水试验,以及帷幕灌浆材料的提供、储存、拌合、注浆,等所需的各项工作。
本标段主要工作项目应包括:(1)灌浆工作场地的排水、清污、照明和施工后的场地清理;(2)动力和照明设备的连接(业主提供电源至施工场地附近);(3)洞内通风设备及管道的提供和安装;(4)洞内穿过混凝土底板至一定深度以及地面不要求灌浆的上部岩层或覆盖层的孔口管的提供和镶铸;(5)帷幕灌浆孔、检查孔、抬动观测孔的钻孔、测斜和观测仪器的提供和安装;(6)井下电视的安装和观测;适用标准:(1)灌浆部位的施工图:(2)《水工建筑物水泥灌浆施工技术规范》(DL/T5158-2001)(3)《硅酸盐水泥和普通硅酸盐水泥技术规范》(GB175-85)(4)《水工混凝土外加剂技术规范》(SD108)(5)施工过程总工程师下达的指令和有关文件。
6.2灌浆试验本次实施补强灌浆的廊道高程较低,幕底高程更低,灌浆施工时可能会遇到较高的水压力和出现较大的涌水量,为保证灌浆质量,在灌浆前将进行灌浆试验,以确定合适的灌浆方法、灌浆浆液、灌浆工艺、灌浆压力和灌浆结束标准,以及遇到较高涌水压力、大涌水量和较大耗浆量时的紧急处理措施,并报工程师批准。
6.2.1首先进行浆液试验:(1)按监理工程师的指示对不同水灰比、不同掺合料和不同外加剂的浆液进行下列项目的试验:①浆液配制程序及拌制时间;②浆液密度或比重测定;③浆液流动性或流变参数;④浆液的沉淀稳定性;⑤浆液的凝结时间,包括初凝或终凝时间;⑥浆液结石的容重、强度、弹性模量和渗透性;⑦监理工程师指定的其它试验内容;(2)用于现场灌浆试验的浆液水灰比以及掺合料、外加剂等的品种及其掺量要通过浆液试验选择,并将试验成果报送监理工程师;6.2.2选择地质条件有代表性的部位进行帷幕灌浆生产性试验,以验证灌浆孔的布孔方式、灌浆分段、灌浆压力及浆液配比等参数;6.2.3在生产试验区内,按批准的灌浆试验大纲拟定的施工程序和方法进行灌浆试验,检查灌浆效果,整理分析各序孔和检查孔的透水率、单位耗灰量等试验资料,并将试验成果报送监理工程师;根据先导孔或一序孔压水试验结果,经工程师同意后调整灌浆参数和选择孔距的大小。
富水段施工(帷幕注浆)技术指导书
富水段施工(帷幕注浆)技术指导书一、超前深孔围幕注浆超前小导管注浆,对围岩加固的范围和加大处理的程度是有限的,作为软弱破碎围岩隧道施工的一项主要辅助措施,它占用时间和循环次数较多。
因此,在不便采取其它施工方法(如盾构法)时,深孔预注浆加固围岩就较好地解决了这些问题。
注浆后即可形成较大范围的筒状封闭加固区,称为围幕注浆。
1、注浆机理及适用条件注浆机理可分为两种:一种是对于破碎岩层、砂卵石层、中、细、粉砂层等有一定渗透性的地层,采有中低压力将浆液压注到地层中的空穴、裂缝、孔隙里、凝固后将岩土或土颗粒胶结为整体,称为“渗透注浆”。
另一种是对于颗粒更细的粘土质不透水(浆)地层,采用高压浆液强行挤压孔周,使粘土层劈裂成缝并充塞凝结于其中,从而对粘土层起到了挤压加固和增加高强夹层加固作用,称为“劈裂注浆”。
关于挤压加固即压密作用,在土力学与基础工程中多有叙述;在软弱粘土层中增加的高强夹层,将粘土分隔包围,使其整体性和强度大大提高。
这也相当于在软弱土体中加筋加骨。
因此原则上讲,深孔预注浆可适用于所有软弱破碎围岩的加固。
深孔预注浆一般可超前开挖面30m~50m,可以形成有相当厚度的和较长区段的筒状加固区,从而使得堵水的效果更好,也使得注浆作业的次数减少,它更适用于有压地下水及地下水丰富的地层中,也更适用于采用大中型机械化施工。
2、注浆范围要确定加固区的大小,即确定围岩塑性破坏区的大小,可以按岩体力学和弹塑性理论计算出开挖坑道后围岩的压力重力分布结果,并确定其塑性破坏区的大小,这也是应加固区的大小。
3、注浆数量及注浆材料选择注浆数量应根据加固区需充填的地层孔隙数量来确定。
一般来讲,不可能也无需将全部渗透孔隙充填密实,就可以达到加固和堵水的目的。
工程中常用充填率来估算和控制注浆总量。
所谓充填率是指注浆体积占孔隙总体积的比率。
于是注浆总量可按下式计算:Q=n•a•A式中:Q——注浆总数量,立方;A——被加固围岩的体积,立方;n——被加固围岩的孔隙率,%;a——过去实践证实了的充填率,%。
隧道超前帷幕注浆作业指导书
目录1.合用范围.............................................................................. 错误!未定义书签。
2.作业准备.............................................................................. 错误!未定义书签。
2.1内业技术准备................................................................... 错误!未定义书签。
2.2外业技术准备................................................................... 错误!未定义书签。
3.技术规定.............................................................................. 错误!未定义书签。
4.施工程序与工艺流程.......................................................... 错误!未定义书签。
4.1施工程序........................................................................... 错误!未定义书签。
4.2施工工艺流程................................................................... 错误!未定义书签。
5.施工规定.............................................................................. 错误!未定义书签。
5.1超前地质预报................................................................... 错误!未定义书签。

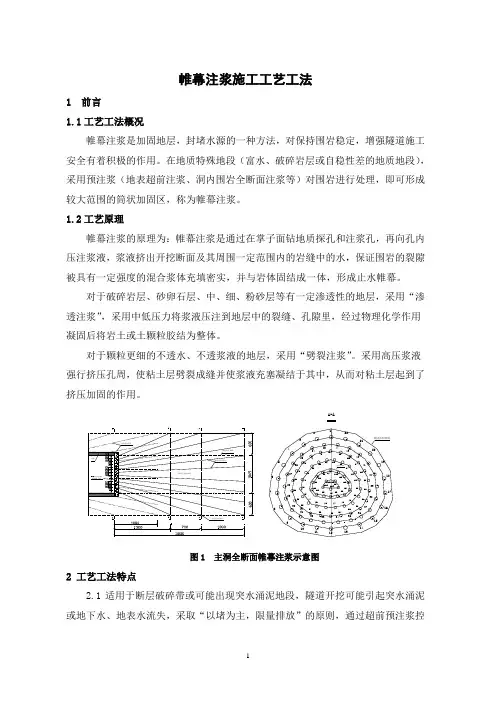

帷幕注浆施工工艺工法
凝固后将岩土或土颗粒胶结为整体。
对于颗粒更细的不透水、不透浆液的地层,采用“劈裂注浆”。采用高压浆液
强行挤压孔周,使粘土层劈裂成缝并使浆液充塞凝结于其中,从而对粘土层起到了
挤压加固的作用。 B-B
约600
R740 约600
5
衬砌
3
A
4
上阶段注浆孔
6
50cm厚止浆墙 开挖掌子面
7
(23~104号注浆孔未示)
2
1
22
21
B
C
D
20
隧道内轮廓线 超前注浆加固区
隧道内轮廓线
19
本阶段注浆孔
18
17
8 A 9
约600
B
10
11
12
C
下一阶段注浆起点
16
D
15
14 13
A-A
5 6 7
8
2 3
1
22
隧道内轮廓线
21
4
23
44
24 46 45
43 66
20
25
47
65 42
26 48
67 86
68
85
隧道内轮廓线
η——浆液消耗率,取 1.1。
6
5 注浆材料的选择及配比 注浆材料的选择与地质条件和涌水量有关,通常有以下几个方面:
1)断层破碎带和砂卵石地层,当裂隙宽度(或粒径)大于 1mm 时,加固地层 或者堵水注浆,宜优先选用料源广、价格便宜的单液浆水泥浆和水泥—水玻璃浆液:
①采用水泥浆液时,水灰比宜采用 0.8:1~2:1。需缩短胶泥时间,可加入食盐 或三乙醇胺速凝剂。
单液水泥浆类浆液、水泥—水玻璃类浆液、TGRM 水泥基特种灌浆材料(是以特制的 高性能水泥,配以适当种类和数量的外加剂,共同混合均匀,制成具有早强、高性 能的水硬性胶凝材料。),可以根据地质情况的渗透系数进行选用。
水利工程中帷幕灌浆施工技术的重难点析
水利工程中帷幕灌浆施工技术的重难点析摘要:当今社会,随着水利工程建设的不断发展,水利工程作为民生工程,其结构安全和施工质量受到社会各界关注。
但是实际工程由于长期受到水体冲刷和侵蚀容易损坏,其损坏与防渗能力有着直接的关系,要想提高建筑运行安全性,必须提高施工防渗技术,使其可以保障建筑安全。
因此,水利工程施工时必须要注重帷幕灌浆施工技术,把握好施工要点,解决施工难点。
关键词:水利工程;帷幕灌浆;施工技术1帷幕灌浆施工技术概述在水利工程建筑中,帷幕灌浆应用广泛,其防渗性能得到认可,帷幕灌浆主要是指在土层裂缝或岩体空隙中浇筑混凝土浆液进而构成具有阻水性能的连续帷幕,降低水利工程渗透压力和渗流量,其在施工时利用地质钻机钻孔得到帷幕钻孔,之后通过高压灌注注入基础材料,通过高压灌注增强水泥浆渗透性。
帷幕灌浆技术施工方法包括分段灌浆和一次性灌浆两种,其中分段灌浆适用性强,可以用于不同水文地形环境的水利工程建设项目中。
根据施工顺序划分施工技术将其分为从上到下和从下到上两类,也就是施工人员根据孔位高度以及钻孔深度划分施工区域明确灌浆工序,避免孔位距离远等问题。
施工时先要对下孔位灌浆之后再上孔位灌浆,这样能够保证灌浆质量。
当前该方法应用在硬岩地质条件中,可以防止出现冒浆现象,而从上到下的施工顺序在水利工程中的应用也十分常见。
一次性灌浆则是在钻孔作业完成一段时间后使用水泥浆液对钻孔灌浆,使帷幕防水墙能够一次性成型。
该方法尽管优势和劣势比较明显,但是其施工简单,无需停顿,效率较高,施工人员在施工时必须要注意同时进行多个孔洞的灌注,并持续开展灌浆作业,若是项目区域现场水势、地形水流速慢且地形比较平稳,那么可以将一次性灌浆作用充分发挥出来,这需要施工人员尤为注意。
2帷幕灌浆施工技术在水工建设工程施工中的应用2.1做好前期测量工作在开始之前,必须做好充足的前期工作,才能确保以后的建设工作的顺畅进行。
在水利工程中,施工勘测是进行施工的依据,必须按照设计图纸及具体的施工情况来决定钻孔的位置及数目,以确保以后的施工工作的顺利进行。
帷幕注浆施工方案
帷幕注浆施工方案目录一、编制依据 (1)二、工程概况 (1)三、总体施工方案 (1)四、施工工艺流程 (5)五、施工方法 (6)六、主要机械设备配置与主要注浆材料 (11)七、人员配置 (12)八、质量保证措施 (12)九、安全生产保证措施 (13)十、环境保护措施 (14)一、编制依据1、《***铁路客运专线***有限责任公司建设标准化管理体系》。
2、《***至***铁路客运专线***隧道设计图》3、《铁路隧道工程施工技术指南》(TZ204-2008);4、《客运专线隧道工程施工质量验收暂行标准》铁建设[2005]160号;5、现有的施工技术水平、施工管理水平和机械设备配备能力。
二、工程概况***隧道1#斜井位于***省***县***乡***村,地形起伏较大,坡度30°~40°,沟谷深切,出口处有小溪通过,常年流水,山坡植被茂密,交通不便。
斜井起点与线路交会里程为DK275+300,斜井与正洞相交处轨面标高为301.238,最大埋深454米。
斜井设计为双车道断面,无轨运输;斜井平距660m,斜井与线路左线交角为45°,综合坡度为7.6%,最大坡度为9%。
斜井小里程方向DK274+735~300段,灰质板岩、砂质板岩,强风化为主,两条断层通过,破碎带宽大,带内岩体破碎,碎石状;结构富水性好,洞身浅埋,可能突水、突泥、坍塌。
设计洞内采用***支护形式,帷幕注浆。
正常涌水量4000m³/d,最大涌水量11544.75m³/d。
三、总体施工方案采用超前帷幕注浆,每一环注浆长度30米,开挖25米,保留5米长止浆岩盘。
注浆范围为隧道开挖轮廓线外8米。
图1 全断面超前预注浆孔开孔立面布置图(B-B)注浆孔深度统计表图2 全断面超前预注浆纵剖面O图3 全断面超前预注浆C-C终孔位置图O图4 全断面超前预注浆D-D终孔位置图O图5 全断面超前预注浆E-E终孔位置图四、施工工艺流程1、施工工艺流程图。
新吉坪隧道超前帷幕注浆施工技术
新吉坪隧道超前帷幕注浆施工技术超前帷幕注浆施工技术。
标签:超前帷幕注浆;注浆设计;地质预报;断层;TSP红外探水中圖分类号:U453.61 文献标识码:B 1 工程概况新吉坪隧道位于湖南省湘乡市内,隧道起讫里程为DK94+045~DKl01+724,全长7679m。
双线隧道,线间距5m。
隧道最大埋深218m,隧道最小埋深约28m。
新吉坪隧道地质条件复杂,区域地质作用剧烈,碳酸岩分布广泛,岩溶、构造破碎带及影响带等不良地质特别发育。
根据地表调绘及物探揭示存在7条断层破碎带,并存在多处浅埋地段。
DK100+930-DK100+970位于F3正断层,断层特征表现为岩层产状紊乱,牵引褶皱发育,该区段的正常隧道涌水量Qo=2200m3/d,隧道最大涌水量Qs=5572m3/d。
设计V级围岩,岩性为灰岩,浅灰~灰色,弱风化,受构造影响,岩体较破碎,呈碎块状,有突水可能。
区段采用Vb(断层)支护形式。
为了防止突水、突泥(石)及改良地层,确保施工安全,保护地下水资源,对DK100+930-DK100+970共计40m段落采取帷幕注浆堵水措施。
2 帷幕注浆设计方案及参数2.1 注浆参数注浆孔直径110mm,长度3m;孔洞剩余部分直径均为91mm。
单孔扩散半径3.0m,注浆孔端达到隧道开挖轮廓线外8.0m。
注浆压力应根据水文地质条件及工艺试验调整确定,一般比净水压力大0.5~1.5MPa。
2.2 注浆技术标准2.2.1 单孔注浆压力逐渐升高至设计终压,并稳定10min。
注浆量不小于设计注浆量的80%。
进浆速度为开始进浆速度的1/4。
2.2.2 全段所有注浆孔均己满足单孔技术条件。
浆液加固范围大于设计值。
2.3 帷幕注浆后效果检查2.3.1 钻孔检查法按总注浆孔的5~10%设置检查孔,检查孔应在均布的原则下,结合注浆资料的分析布设;检查孔应无涌泥、涌砂,不塌孔,渗水量应小于0.2L(min·m)或小于设计涌水量,否则应予补注。
别岩槽隧道超前帷幕注浆施工技术
别岩槽隧道超前帷幕注浆施 工技术 : 魏
辉
15 0
别 岩 槽 隧道 超 前 帷幕 注 浆 施 工 技 术
魏 辉
( 中铁二十局集团宜万铁路工程指挥部 , 庆 重 442 ) 0 0 7
Co s r c i n Te h l g f Le d H e v r a n n t u to c no o y o a a y Cu t i
安全 。
7
终孔孔间距/ m
22 .
25 注浆 结束标 准 .
() 1 单孔 注浆 结束标 准 注浆 压 力 逐 步 升 高 至 设 计 终 压 , 继 续 注 浆 1 并 0
mi n以 上 ;
2 2 注浆 加 固的 范 围 .
超 前帷幕 预 注 浆 段 为 D 45+50~ +50, 浆 K0 8 5 注 段落 长 3 注浆 范 围为衬砌 外 5m。 0m,
( ) 过超 前 帷幕 注 浆 , 开 挖 轮 廓 线 外 形 成 不 2通 在 小 于 5m厚 的 注浆 加 固 圈 , 少 地 层 透 水 系数 , 到 减 达 “ 以堵 为 主 , 限量 排放 ” 的防排水 方案 。
D 4 5+ 8 K 0 5 0~ + 5 5 0段衬砌外 5n 围岩 l 20 . 4— 5
维普资讯
16 0
铁
道
勘
察
20 07年第 3期
检 查孔涌水 量 小于 0 2L m ・ i ; , / m n
检 查孔钻 取 岩芯 , 液充 填饱 满 ; 浆 浆 液有效 注入 范 围大ቤተ መጻሕፍቲ ባይዱ设 计值 。
5 注 浆 过 程控 制
5 1 注浆过 程 问题 的 处理 . () 1 注浆过程中, 要随时注意泵压及 流量变化, 若
隧道超前帷幕注浆施工工法
隧道超前帷幕注浆施工工法中铁二十三局集团有限公司关培山金坤学1 前言近年来,随着我国高速铁路及客运专线建设的快速发展,我国的铁路隧道越修越多,越修越长,特别是我国东南部、西部山区的铁路建设将有许多长大或特长铁路隧道修建,洞身穿越的地质条件也将越来越复杂,其中超前帷幕注浆技术是穿越富水断层的必要手段,该方法技术标准高、施工工艺复杂、工期较长、成本较大,如果在实施处理过程中稍有不慎,对断层涌水封堵效果会带来遗留问题,甚至造成封堵失败,针对上述问题,结合我单位承建的向莆铁路青云山隧道F9断层带超前帷幕注浆封堵涌水的成功实践,特制定本工法。
2 特点2.1止浆墙采用台阶施工技术根据现场实际情况,创造性的将止浆墙设计成台阶形式,减少了止浆墙的工程数量和施工难度,节省了清理涌水带来的废渣清理量;钻机、注浆设备在二级平台作业,提高了机械钻孔、围岩注浆的施工工效(隧道上半断面钻孔、注浆时利用止浆墙的二级台阶作为施工平台),为快速处理和穿越涌水塌方地段赢得了时间。
1.2帷幕注浆孔采用上半断面进行开孔布置技术帷幕注浆孔采用上半断面的开孔布置,节省钻机开孔移动的距离,提高钻机的机械效率;开孔位置通过计算机程序进行计算,利用激光全站仪进行钻机钻杆位置、方向控制,方法比较新颖、可靠。
1.3注浆采用分段前进式注浆工艺注浆采用分段前进式注浆工艺,按照先外环后内环,自下而上的注浆方式进行,有效防止塌孔卡钻现象,并通过缩短分段长度减少了其压力损失,确保了注浆压力的有效性。
1.4注浆前采用高压水洗孔工艺在注浆前采用高压水洗孔工艺,确保浆液的有效扩散半径;浆液采用单液、双液、单双液综合式,并根据P-Q-T关系进行动态调整,浆液填充饱满,注浆效果好。
1.5隧道拱顶塌方空腔采用长管棚、回填混凝土加固技术隧道拱顶塌方空腔部位采用长管棚加固、回填混凝土的方案不仅有效阻止了水的侵入,而且也为隧道开通后的运营提供安全保障,有效防止了遗留问题的发生。
隧道超前周边注浆施工方案
隧道超前周边注浆施工方案第一章编制目的 (3)第二章编制依据及范围 (3)2.1 编制依据 (3)2.2 、编制范围 (3)第三章工程概况 (4)3.1 线路概况 (4)3.2 工程地质及水文地质概况 (6)3.3 施工段落水文地质情况 (7)3.4 地下水环境保护标准 (7)第四章超前周边注浆设计要求 (8)4.1 注浆范围 (8)4.2 止浆墙制作 (8)4.3 注浆段长和注浆孔的布置 (8)4.4 注浆材料 (9)4.5 注浆方式 (9)4.6 注浆压力 (9)4.7 注浆结束标准 (9)第五章XX 瑞威类似工程施工实例 (26)第六章超前周边注浆钻孔施工 (26)6.1 封堵超前探孔 (26)6.2 施工C25 喷射砼止浆墙 (27)6.3 施工钻机平台 (28)6.4 钻孔施工 (28)第七章超前周边注浆施工 (32)7.1 注浆配合比选定 (32)7.2 注浆设备选定 (33)7.3 注浆压力选定 (33)7.4 注浆方式选定 (33)7.5 注浆设备接示意图及工艺流程图 (34)7.6 注浆作业 (35)第八章检查孔施工 (38)第九章补注浆施工 (38)第十章注浆设备及人员 (40)第十一章施工工期安排 (41)第十二章注浆施工中问题处理 (41)第十三章施工注意事项和质量控制措施 (42)13.1 施工注意事项 (42)13.2 超前注浆质量控制措施及控制体系 (43)13.2.1 质量控制措施 (43)第十四章安全生产保证措施 (46)第十五章环境保护措施 (47)第十六章文明施工措施 (48)第一章编制目的新XX 右线隧道在施工至XX 北站右联络线大跨段YDK293+230位置时,出现超前钻探探孔涌水现象,实测水流量170m3/h ,最大水压1.2Mpa, 水温为17.5 ℃。
为有效保护XX地下水环境及隧道施工安全质量要求,特制定本方案。
第二章编制依据及范围2.1 编制依据(1)《D3K292+358新XX右线隧道岔区大跨G型衬砌超前周边注浆方案》施工图;(2)《新XX左右线隧道地下水环境保护方案设计》中国XX二院工程集团有限责任公司XX年2 月;(3)《新XX隧道水文地质专题报告》中国XX二院工程集团有限责任公司XX年4 月;(4)《高速铁路隧道工程施工技术指南》铁建设〔2010〕241 号;(5)《高速铁路隧道工程施工质量验收标准》TB10753-2010;(6)《铁路混凝土工程施工技术指南》铁建设〔2010〕241 号;(7)《铁路混凝土工程施工质量验收标准》TB10424-2010;(8)《地下工程防水技术规范》GB50108-2008;(9)《铁路隧道防排水施工技术指南》TZ331-2009;2.2 、编制范围本方案编制范围为:新XX隧道YDK293+23~0 +200 超前周边注浆施工(注浆范围为开挖轮廓线外5m),新XX右线大跨段YDK293+230正线侧导坑超前探孔封堵第三章工程概况3.1线路概况XX 客专新XX 隧道为左右线分修的两座单线隧道,其中左线长4124m,右线长4119m,隧道线间距在19.1m~65.3m 之间,最大覆盖层厚度270m,最小覆盖层厚度4.7m,全隧除大跨段外采用内半径R=4.7m 的圆形衬砌。
帷幕注浆施工方案
帷幕注浆施工方案1. 引言帷幕注浆是一种常用的土木工程处理方式,主要用于加固土地和岩石,并提高其稳定性。
通过注入浆液,可以填补土壤和岩石中的空隙,并增加其强度和抗压能力。
本文将介绍帷幕注浆的基本原理、施工步骤和相关注意事项,以便工程师和承包商能够正确并安全地进行该工程。
2. 原理帷幕注浆利用注浆机将浆液注入地下土层或岩石中,填充空隙并形成固体胶状体。
浆液一般由水泥、砂浆和添加剂等组成,通过注浆机的高压喷射将浆液注入地下。
在注浆过程中,地下空隙会被填充,形成一条条固体的注浆帷幕,增加土壤和岩石的整体密度和强度。
帷幕注浆可用于加固地基、防水、地下沉降控制等工程。
3. 施工步骤帷幕注浆的施工步骤主要包括准备工作、注浆孔钻制、注浆作业等。
3.1 准备工作在进行帷幕注浆之前,需要对施工现场进行准备工作,包括:•调查勘测:了解地质条件、土层信息和周边环境等。
•制定方案:根据勘测结果,制定注浆方案、孔位布置和注浆参数等。
•准备设备:包括注浆机、钻机、浆液搅拌设备等。
3.2 注浆孔钻制注浆孔钻制是帷幕注浆的关键步骤,主要包括孔位布置和钻孔操作两个方面。
•孔位布置:根据设计方案确定注浆孔位并标记。
•钻孔操作:使用钻机进行钻孔操作,根据设计要求控制孔径、孔深和孔距等参数。
•清理孔内泥浆:钻孔过程中会产生泥浆,需要及时清理孔内泥浆,以保持孔内的清洁。
3.3 注浆作业注浆作业是帷幕注浆的核心步骤,主要包括准备浆液、注浆操作和监测等。
•准备浆液:按照设计方案要求,将水泥、砂浆和添加剂等按比例混合制成浆液。
•注浆操作:使用注浆机将浆液注入注浆孔中,根据设计要求控制注浆压力和注浆量。
•监测:在注浆过程中,需要对注浆压力、注浆速度和孔周围地下水位等参数进行监测,以评估注浆效果。
4. 注意事项在进行帷幕注浆施工时,需要注意以下几点:•安全措施:施工人员需要佩戴符合规定的安全防护设备,如安全帽、安全鞋、手套等。
同时,要确保施工现场的安全,防止事故发生。
水利工程施工中帷幕灌浆施工技术的应用
水利工程施工中帷幕灌浆施工技术的应用一、引言水利工程是为了调控水资源、保护土地和防洪减灾而进行的工程建设,而在水利工程的施工过程中,帷幕灌浆技术是一种非常重要的施工技术。
帷幕灌浆技术是通过向地下注入水泥浆料,形成一道坚固的帷幕,用以加固土体、减少地下水渗透,防止水土流失,同时也可以提高工程的整体的稳定性。
水利工程施工中帷幕灌浆技术的应用显得尤为重要。
二、帷幕灌浆技术的基本原理1.注浆:通过特定的注浆设备将水泥浆注入到土层中,形成一道坚固的帷幕,以加固土层。
2.减少地下水渗透:注入水泥浆料可以减少地下水的渗透,避免地下水的侵蚀。
3.稳定土体:充分利用水泥浆料的固结特性,使土体变得更加坚固,提高土体的稳定性。
帷幕灌浆技术主要适用于岩石、混凝土和砂砾等地质条件下的水利工程中,通过合理的设计和施工,可以提高水利工程的整体质量和稳定性。
1.方案设计:根据工程实际情况,确定帷幕灌浆的深度、间距、浆料配比等参数,制定施工方案。
2.定位测量:根据设计方案进行测量,确定灌浆孔的位置和深度。
3.钻孔:使用专用的钻机对地下进行钻孔,根据设计要求进行定向钻孔。
4.注浆:通过注浆设备将水泥浆注入到地下,形成坚固的帷幕。
5.浆料固化:等待一定的时间,使水泥浆料充分固化、凝结,形成坚固的帷幕。
通过以上工艺流程,可以实现对水利工程中的土体进行加固和稳定,提高水利工程的整体可靠性。
1.加固堤坝:在水坝附近进行帷幕灌浆技术的应用,可以加固土壤,提高水坝的整体稳定性,有效防止水坝的坍塌。
2.护坡工程:在陡坡和河道边坡上进行帷幕灌浆技术的应用,可以减少坡面的土壤流失,保护土地资源。
3.隧道工程:在隧道岩体中进行帷幕灌浆技术的应用,可以加固岩石,防止岩层的崩塌,保障隧道工程的安全。
五、帷幕灌浆技术的优势和不足1.优势:(1)施工便捷:帷幕灌浆技术的施工工艺相对简单,施工周期较短,可以提高工程的进度。
(2)效果显著:帷幕灌浆技术可以加固土体、减少地下水渗透,通过合理施工可以长期保持稳定效果。
帷幕灌浆技术交底
帷幕灌浆技术交底帷幕灌浆技术是一种广泛应用于建筑工程的地基基础处理方法,其主要应用于软土地区的建设工程中,能够显著提高基础的稳定性和承载力,减缓、预防和规避地基沉降的现象。
本文将对帷幕灌浆技术进行深入的分析和交底,以期对建筑工程从业人员有所帮助。
一、帷幕灌浆技术的原理及分类帷幕灌浆技术是一种在地基中钻孔并注入灌浆材料的方法,其主要原理是利用灌浆材料填充孔洞和空隙,增加土体中的摩擦力,提高土体的稳定性和承载力。
帷幕灌浆技术根据灌浆材料和施工方法的不同,可以分为水泥浆灌浆、膨润土浆灌浆、混凝土灌浆、树脂灌浆和化学土改灌浆等多种类型。
二、帷幕灌浆技术的应用帷幕灌浆技术通常应用于以下场合:(一)软土地区:软土地区容易发生沉降和液化现象,通过帷幕灌浆技术可以增加软土的强度及稳定性,有效避免土体沉降问题。
(二)基坑支护:在城市建设中,在基坑梁更施工时容易面临基坑深度较大、土层疏松、水位高等问题,而帷幕灌浆技术可以用来加固基坑周围的土壤,从而保证基坑更稳固。
(三)液态废弃物处理:液态废弃物常常需要在地下进行处理和存储,在这种情况下,帷幕灌浆技术在地下结构的加固、提高地下建筑的承载力方面都有着广泛的应用。
三、帷幕灌浆技术的施工流程帷幕灌浆技术的实施流程大体上可以分为以下几个步骤:(一)精确定位:在施工前需要进行勘探和设计,确定需要加固的区域、孔洞的数量、直径和深度等参数。
(二)钻孔:按照设计要求,使用不同规格的钻头在地下钻孔,并在孔内设置管线,方便注浆。
(三)清洁孔道:在钻孔完成后,使用清洁泵或高压水枪清洗孔洞,确保孔内杂质及水分被清除干净,以便于后续工作。
(四)灌浆注入:使用特定的设备将灌浆材料送入孔洞中,使其充满孔内,并完全充实周围疏松土层。
(五)处理孔头:在灌浆完成后,对孔洞头部进行处理,便于下一步工作的进行。
四、帷幕灌浆技术的优缺点帷幕灌浆技术具有如下优点:(一)效果显著:帷幕灌浆技术能够有效加固地基,提高土体的稳定性和承载力,降低沉降现象的出现。
帷幕灌浆施工方法
帷幕灌浆施工方法帷幕灌浆是一种常用的土木工程施工方法,特别适用于灌浆加固混凝土结构,以提高其抗水渗性、抗渗性、承载力等性能。
下面将详细介绍帷幕灌浆的施工方法。
1.设计:根据工程需要进行帷幕灌浆结构的设计,包括灌浆孔的布置、灌浆孔的直径和深度等。
2.材料准备:选择适合的灌浆材料,常用的有水泥浆料、高分子浆料、聚合物浆料等。
确保灌浆材料的质量合格。
1. 孔洞凿击:根据设计要求,在需要灌浆加固的混凝土结构上打孔。
孔的直径一般为30-60mm,孔的间距和深度根据具体情况设计。
要确保孔的位置准确,并避免损坏原有结构。
2.清洁处理:将打好的孔进行清洁处理,确保孔内无杂物,使灌浆材料能够充分渗透到混凝土裂缝中。
3.灌浆材料配置:根据施工现场的实际情况,配制适合的灌浆材料,通常是将水泥、高分子材料和适量的水进行搅拌,使其达到适当的浆液状。
4.注浆:通过注浆泵将灌浆材料注入到孔洞中,由下至上逐步灌注。
注浆时要控制好注浆压力和流量,以避免给原有结构带来过大的压力。
5.灌浆夯实:注浆完成后,用锤子或者其他工具轻轻敲击孔洞周围,使灌浆材料充分与混凝土结构相互贴合,提高其粘结力。
6.后处理:根据设计要求,在灌浆面上进行后处理,如刮涂、抹灰、保护缝等。
同时,也要对施工现场进行清理,保持工程环境整洁。
1.施工人员应具备相关技术资质和经验,了解施工方法和规范要求。
2.施工前需要认真检查施工现场和设备,确保施工安全。
3.灌浆材料应该按照规定比例进行配制,避免因质量问题导致施工质量不达标。
4.注浆时应控制好注浆压力和流量,避免给原有结构带来过大的压力。
5.灌浆完毕后要对施工现场进行清理,确保周围环境整洁。
总之,帷幕灌浆是一种常用的土木工程施工方法,通过在混凝土结构中打孔,并注入灌浆材料,提高其性能,从而达到加固混凝土结构的目的。
在施工过程中,需要严格按照设计要求和工艺规范进行操作,并注重施工质量和安全。
隧道帷幕注浆施工工艺
6. 结束语
超前地质预报 注浆参数设计
施工准备
布 孔 钻机就位 钻 孔 下注浆管 浆液制备 注 浆 效果检查
Y N
埋设孔口管
注浆泵就位 管路连通试水
结 束
补充注浆
帷幕注浆施工工艺流程图
1 超前地质预报 在帷幕注浆施工前,应对不良地质体进行 详细的地质调查和超前探测,以便为制定施工 方案和确定注浆参数提供依据,因此,钻孔作 业前必须把超前地质预报作为一个工序纳入施 工过程,防止因地质不准引发各种风险,确保 施工安全是非常重要的首道工序。 1.1预报内容 预测工作面前方注浆段长范围地质构造和 岩性、地下水出露位置和水量大小,以及断层 围岩变化情况等。
隧道帷幕注浆施工工艺
中铁十六局集团有限公司技术中心
隧道帷幕注浆施工工艺
1. 前言 2. 工艺特点 3. 基本原理 4. 施工工艺流程 5. 主要作业程序
6. 结束语
隧道帷幕注浆施工工艺
1.前言 2. 工艺特点 3. 基本原理 4. 施工工艺流程 5. 主要程序说明
6. 结束语
注浆技术是以堵水和加固岩土为目的的,实用性强, 应用范围广,在隧道及地下工程中,注浆技术主要用于软 土地层的加固、富水断层破碎带的堵水加固等,由于围岩 软弱破碎,稳定性差,加之水的影响,采用一般的方法, 施工极其困难,掘进速度慢,施工安全难以保证。在这种 不良地质地段施工,采用深孔超前帷幕注浆全封闭固结止 水技术,是一种安全可靠的有效方法。 帷幕注浆技术是超前预注浆的一种,主要包括注浆工 艺、注浆材料和注浆设备。
(2) 水泥—水玻璃浆液(简称C-S浆) 这是工程中常用的材料,其料源广,价格 便宜,结石强度高,结石率大,凝胶时间可控, 无毒污染,是理想的注浆材料。其缺点是结石 体稳定性较差,特别在干燥地层条件下易风化 崩解,不适用于做永久性堵水加固材料。 水泥:选用425号以上的普通硅酸盐水泥, 质量应符合《硅酸盐水泥、普通硅酸盐水泥的 各项指标》(GB178-85)标准。 水玻璃:选用出厂浓度42~45,比重1.42~ 1.45,模数2.4~2.8的水玻璃原液。
11 隧道超前帷幕注浆安全技术交底
XXXXXX公司安全技术交底
4C25喷射混凝土m344.7封闭掌子面5C25早强混凝土m3298止浆墙
现场据实收方,施工具体要求参照现场技术人员要求进行。
如未按项目要求实施导致超方超耗,不予计量。
3、工序及工艺
3.1施工工艺流程
超前帷幕注浆工艺流程图
3.2操作要点
(1)止浆墙施工
(7)钻机、注浆泵应定期保养,修护,加油。
(8)注浆期间洞内要加强监测,随时掌控围岩变形情况,如发现围岩变形异常,立即采取措施。
(9)掌子面应有安全警报系统和通信系统,并配备足够内力的排水系统和应急材料,防止涌水、突泥,一旦其它掌子面出现险情,立即报警,组织现场人员撤离。
(10)掌子面应配备灭火设备,预防火灾。
7、文明施工及环境保护措施
(1)施工现场坚持工完料清,不留垃圾杂物,余料备用品集中整理堆放,集中处理。
(2)施工废水严禁乱排乱放。
8、附图
帷幕注浆钻孔布置图
帷幕注浆纵断面图
注:本表一式三份,由项目技术负责人签发,后附交底过程照片。
所有参加交底的人员必须履行签字手续,班组、交底人、安全员三方各留执一份,并记录存档。
帷幕注浆施工工艺
4。
5.7.1.1。
帷幕注浆材料、设备帷幕注浆是通过在掌子面钻地质探孔和注浆孔,再向孔内压注浆液,浆液挤出开挖断面及其周围一定范围内的岩缝中的水,保证围岩的裂隙被具有一定强度的混合浆体充填密实,并与岩体固结成一体,形成止水帷幕。
4。
5。
7。
1。
1.1.注浆材料的选择及适用范围针对本隧道富水区各种岩溶水的赋存情况的不同,拟采用三种不同的注浆堵水材料。
单液水泥浆类浆液:单液水泥浆类浆液是以水泥为主,添加一定量的速凝剂,用水调剂成的浆液。
它具有以下特点:凝结时间可根据实际需要随意调节,其变化范围为几十分钟至几小时;浆液结石率较高,抗压强度可达5~10Mpa,对于基岩裂隙中堵水和加固是完全能满足要求的;抗渗性能好;工艺设备简单,操作方便,较之双液浆有更大的优越性;难以注入0。
2mm以下岩溶裂隙;浆液无毒性,对地下水和环境无污染,较之使用化学药剂为添加剂的浆液更安全;来源丰富,价格便宜;凝结时间相对较长。
根据注浆对浆液凝胶时间的要求,施工中试验人员在隧道内对不同浆液配比进行分组试验,取得不同凝胶时间下的配比,供注浆选用。
水泥-水玻璃类浆液:水泥-水玻璃类浆液是以水泥和水玻璃为主剂,两者按一定的比例采用双液方式注入,必要时加入缓凝剂(磷酸氢二钠)所形成的注浆材料,是一种用途及其广泛,使用效果良好的注浆材料。
它具有以下特点:来源丰富,价格便宜;结石体抗压强度高,可达5~20Mpa,但后期强度由于水玻璃的作用易降低;浆液结石率为100%,结石体渗透系数10~3cm/s,抗渗性能好;难以注入0。
2mm以下岩溶裂隙;采用双液方式注入,施工工艺较单液复杂。
TGRM水泥基特种灌浆材料:TGRM水泥基特种灌浆材料:是以特制的高性能水泥,配以适当种类和数量的外加剂,共同混合均匀,制成具有早强、高性能的水硬性胶凝材料.它具有以下特点:比表面积大,可注入0。
2mm以下岩溶裂隙中,弥补了普通水泥浆液在岩溶小裂隙中不易扩散的不足;浆液结石率可达100%,抗压强度可达50MPa以上;操作技术要求高;浆液无毒性,对地下水和环境无污染,较之使用化学药剂为添加剂的浆液更安全;价格昂贵。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(二)周边超前帷幕注浆技术
1 施工设计
为了防止海底一般地段隧道开挖以后,围岩本身存在的裂隙和在隧道应力场重新分布以后产生细小裂隙,在应力的诱导作用下,造成扩张,裂隙通道被海水软化,地下水渗漏,隧道开挖施工前必要时对隧道开挖轮廓线周边进行帷幕注浆封堵。
周边帷幕注浆断面布置见图7-1所示。
图7-1 周边帷幕注浆断面布置见
2 注浆参数选择
注浆范围:隧道开挖轮廓线外5m范围,
注浆段长:每循环长20m,开挖17m,
注浆压力:1.5~2MPa,
注浆材料:超细水泥、水玻璃
3 周边帷幕注浆实施原则
周边帷幕注浆主要适用于节理、裂隙发育、富含地下水的地层中,它的主要目的是封堵基岩裂隙水,以及爆破震动可能引起的裂隙张开,施工时根据超前钻孔以及掌子面围岩渗漏状况确定是否采用全断面或周边帷幕注浆。
(三)地层固结径向注浆
注浆方案选择的合理与否对施工速度和施工进度会造成很大影响。
实施全断面超前预注浆要占用掌子面,这样掌子面就开挖缓慢,而实施开挖后径向注浆基本不会对掌子面开挖形成影响,因而当施工环境适合径向注浆时应选择径向注浆措施。
确定实施径向注浆方案条件的目前最可靠方法是超前探孔。
通过利用超前探孔,判定水流方向,测算总涌水量,确定裂隙发育段和裂隙发育度,从而判析出前方地层在开挖后是否能够自稳,是否存在着大量涌水、涌砂的可能,是否能保证涌出水量不会对施工造成太大的影响,并确定在开挖施工完成后是否能对涌水量进行控制。
径向注浆适用于当前方地层为富水岩体裂隙构造时,只要总涌水量不超过30m3/h,那么将不会对正常开挖施工造成太大影响,完全
可以通过采取径向注浆措施进行注浆堵水。
1 设计参数
径向注浆是在隧道开挖完成后实施的,它垂直于开挖轮廓线环向布设φ42注浆钻孔。
注浆钻孔呈梅花型布置,开孔间距1.5m,排距3m。
根据围岩状况,当围岩条件较好时,可不安设注浆小导管,直接采用TSS止浆系统进行注浆施工;当围岩条件较差时,应进行注浆小导管的安设,利用注浆小导管进行注浆施工,加固围岩,以达到抗水压要求。
径向注浆设计如图7-2所示。
图7-2 注浆孔横断面布设图
径向注浆设计参数见表7-1所示。
2 材料选择
径向注浆作为工程结构的一部分,它起到加固堵水和抗水压的作用,因而在选择径向注浆材料时一定要综合考虑注浆材料的耐久性、高强性以及收缩性和无污染性。
目前国内外常用的注浆材料可基本分为水泥基浆液和非水泥基浆液。
水泥基浆液是指以水泥为基本主要材料所配制的浆液。
常用的有普通水泥单液浆、超细水泥单液浆、以及目前新推广应用的HSC 浆和TGRM浆。
非水泥基浆液是指水泥基浆液以外的其它注浆材料,例如普通水泥-水玻璃双液浆、改性水玻璃、环氧树脂等。
对于非水泥基浆液的耐久性,只要经过充分化学反应,生成凝胶的不易再继续发生反应的化合物时则浆液本身已具有耐久性,在动水压作用下,劈裂脉之间的夹层泥、砂被水逐渐冲击,形成“渗透→流水→涌水”,从而形成大量破坏,涌水的发展将浆液主脉冲出。
因而,只要地层注浆机理是劈裂作用,如果产生渗透水后置之不理,就有可能产生这一破坏现象,解决或避免这一破坏现象的主要方法是加密注浆孔数,加入钢管形成支护构架,采用超细型材料形成主脉下渗透,注浆过程中采用低压力,小流量使主脉厚度减小。
这样只要能形成网络状结构体系,支护后实施径向补强注浆,真正做到初支不渗漏,二衬无水,不使水形成动水,那么地层越不容易被破坏。
径向注浆应尽量采用高浓度浆液配比,以提高浆液的抗压和抗剪能力,减少浆液的收缩率。
同时在选择浆液配比时,又要充分考虑浆液的可注性和可操作性要求,根据以往注浆施工经验和室内浆液试配
结果,径向注浆材料配比参数如表7-2所示。
采用选择的配比参数配制浆液进行室内试验。
试验结果如表7-3所示。
径向注浆材料性能特点及施适应范围见表7-4。
3 注浆方式
径向注浆采用全孔一次性注浆方式进行施工。
当地层裂隙不太发育时,径向注浆管可采用自进式锚杆,或钻孔
后下入注浆花管进行注浆施工;当地层裂隙比较发育时,或在断层破碎带及风化槽段,径向注浆要求很高,因而宜采用TSS管(即单向袖阀式注浆管)结构,以减少或防止注浆施工中串浆的发生,从而提高径向注浆加固效果。
4 注浆工艺
径向注浆采用注浆花管(必要时采用TSS管)进行全孔一次性注浆。
注浆管采用φ42mm、δ=3mm焊接钢管加工制作。
注浆顺序宜按两序孔进行,即先跳孔跳排注单序孔,然后注剩下的二序孔。
这样,通过实施约束型注浆模式,实现挤压密实的注浆目的。
径向注浆施工工艺流程如图7-3所示。
图7-3 径向注浆方案施工工艺流程图
5 注浆结束标准控制
一序孔注浆结束标准以定量定压相结合为原则进行控制。
注浆施工过程中,以定压为第一控制原则,如果长时间注浆压力不上升,应将注浆材料调整为HSC单液浆,然后按定量标准进行注浆控制;二序孔注浆结束标准以必须达到设计注浆终压为原则进行控制。
根据地勘报告反映,场地内无地表水体通过,岩层中主要以季节性地表雨水和层间裂隙水为主。
根据现场反映,基础施工时场地内确无地表水,只有少数基坑点涌水不止,如电梯基坑及集水坑等位置。
此类情况印证地勘报告结论,场地水应为岩层中季节性地表雨水和层间裂隙水。
场地开挖后,地势较低,周边已建建设物及市政道路水均向项目场地内经流,造成地下室局部点管涌。
现根据以上结论进行治水处理意见:
将涌水点及周边范围内已浇筑砼凿开、清洗,找出涌水岩层裂隙点,由专业队伍进行钻孔加压注浆处理,注浆后涌水应得到有效封堵。
