1.4 35kV导线架设施工方案
35KV架线施工技术方案(完整版)
35kV集电线路架线施工技术措施1.工程概述：1.1地理条件1.2气象条件1.3工程概况×××××风电场35KV集电线路全线总长为：×××km。
主线长××km；支线长××××km。
主线采用LGJ-×××钢芯铝绞线，支线采用×××型钢芯铝绞线，架空地线的型号为××和××两种。
35KV线路交叉跨越：10KV电力线路××处，光缆××处，公路××次，380V线路××次。
导线的最大使用张力在满足安全系数×××的条件下，LGJ-×××的张力为×××KN。
满足年平均运行张力不超过导线抗拉强度的25%，其最大值为×××KN。
LGJ-×××的张力为×××KN。
保证年平均运行张力不超过导线抗拉强度的25%，其最大值为××KN。
架空地线最大使用张力在满足安全系数××的条件下，GJ-××张力为××KN。
全线地线年平均运行张力均小于抗拉强度的25%，其最大值为××KN。
GJ-××张力为××KN,全线地线年平均运行张力均小于抗拉强度的25%，其最大值为×××KN。
导线和地线的塑性伸长对弧垂的影响采用降温法补偿。
LGJ-××导线降温××℃；LGJ-××导线降温××℃；GJ-××地线降温××℃；GJ-××地线降温××℃。
1.4 35kV导线架设施工方案
doc 平山驼梁35kV输电线路新建工程线路架设施工方案平山县金诚电力建设中心2015年1月目录第一章编写依据 (2)No table of contents entries found.第一章编写依据1.1根据该工程设计单位编制的施工图纸。
1.2《110-500kV架空电力线路工程施工质量及评定规程》1.3《110-750kV架空输电线路施工及验收规范》1.4电气装置安装工程《电缆线路施工及验收规范》和《电缆线路施工质量检验》1.5《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1.6国家及地方颁布的现行有关法规、标准等。
第二章施工概况2.1全线避雷线挂线后予留尾线1.5m，进行跳线连接，导线挂线后予留尾线5m。
2.2防振装置与绝缘配合①为了防止导线及避雷线由于振动造成疲劳损坏导线及避雷线采用加装防振锤防振，全部导线采用FD-3型防振锤；GJ-35型避雷线采用FG-35型防振锤。
②直线塔采用单串合成绝缘子FXBW-35/70-2，重要交叉跨越采用独立挂点的双串合成绝缘子FXBW-35/70-2，耐张、转角和终端塔采用双串合成绝缘子FXBW-35/70-2，转角塔中导线跳线和转角塔边导线跳线（30o转角以上）采用双串重力合成绝缘子FXBW-35/70-2，导线悬垂线夹采用XGU-3, 耐张线夹采用NLD-3型，不用压接。
2.3导地线如有接头，采用接续液压管联接，导线采用LGJ-120/20钢芯铝绞线，地线采用GJ-35钢绞线及OPGW缆。
第三章施工前的准备3.1施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规范和质量标准，介绍施工程序、施工方法和安全技术措施，使施工班组在施工前掌握施工要求，保证施工顺利正常进行。
3.2施工人员在施工前要熟悉施工现场，施工线路、地形条件，作到心中有数。
施工前根据需要的工具和材料进行认真检查，必须符合质量和安全要求。
3.3本工程线路耐张段较短，计划导地线从线盘上盘出来再搬运到施工现场展放，一般采用人力施放导地线。
35千伏电力线路施工技术方案
35千伏电力线路施工技术方案1. 项目概述本方案旨在详细描述35千伏电力线路的施工技术步骤和注意事项，确保施工过程安全、高效。
本项目涉及线路选线、土建施工、设备安装等关键步骤。
2. 线路选线在选线过程中，需考虑以下因素：1. 充分调研相关地区地形地貌、气象条件和土壤情况，确保线路经济、可靠。
2. 具备良好的承载能力和接地条件，避免土质差、湿地等区域。
3. 考虑周边环境和规划要求，最小化对居民和环境的影响。
3. 土建施工土建施工包括以下步骤：1. 现场勘测和设计，制定详细的施工方案。
2. 进行地基处理，包括挖掘、填实和土壤加固等。
3. 建设支架和塔基，确保稳定性和承重能力。
4. 安装绝缘子、交流塔和终端塔，确保安全和可靠性。
4. 设备安装设备安装分为以下几个步骤：1. 线路电缆敷设和连接，确保电力传输效率和安全。
注意运输和安装过程中的保护措施。
2. 断路器和避雷器的安装，确保系统的过载和过压保护。
3. 安装变压器、变电站和其他电力设备，建立完善的供电系统。
5. 安全措施为确保施工过程安全，需采取以下措施：1. 制定详细的施工计划，包括安全监控、紧急救援和防护设备等。
2. 考虑天气和自然灾害等不确定因素，采取预防措施，确保施工过程顺利进行。
3. 保证施工人员的安全培训和技能培养，提高施工质量和效率。
6. 施工验收施工完成后，需进行验收工作：1. 进行线路接地、绝缘和接头的测试，确保设备和线路的正常运行。
2. 检查施工质量，包括线路的外观和安装完整性。
3. 汇总验收报告，确保施工符合相关标准和规范。
7. 环境保护在施工过程中，需注意以下环境保护问题：1. 合理处理施工废弃物，包括废弃材料和污水等。
2. 避免对自然环境的破坏和污染，采取相应的防护和修复措施。
以上为35千伏电力线路施工技术方案的完整版，希望能对项目的顺利进行提供帮助。

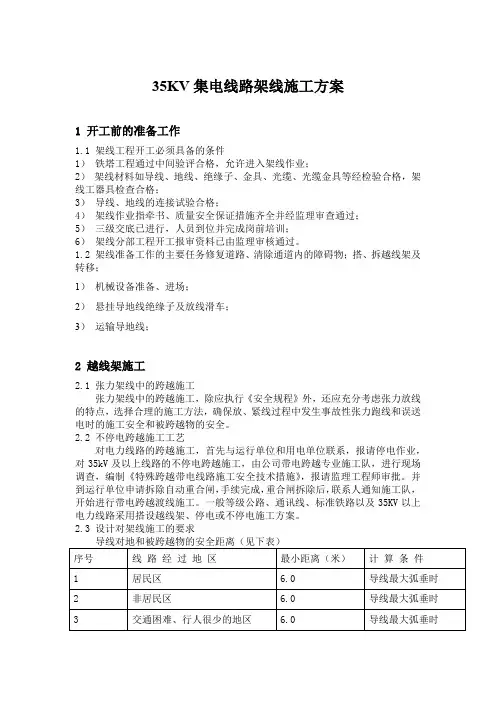

35KV集电线路架线施工方案
35KV集电线路架线施工方案1 开工前的准备工作1.1 架线工程开工必须具备的条件1）铁塔工程通过中间验评合格，允许进入架线作业；2）架线材料如导线、地线、绝缘子、金具、光缆、光缆金具等经检验合格，架线工器具检查合格；3）导线、地线的连接试验合格；4）架线作业指牵书、质量安全保证措施齐全并经监理审查通过；5）三级交底已进行，人员到位并完成岗前培训；6）架线分部工程开工报审资料已由监理审核通过。
1.2 架线准备工作的主要任务修复道路、清除通道内的障碍物；搭、拆越线架及转移；1）机械设备准备、进场；2）悬挂导地线绝缘子及放线滑车；3）运输导地线；2 越线架施工2.1 张力架线中的跨越施工张力架线中的跨越施工，除应执行《安全规程》外，还应充分考虑张力放线的特点，选择合理的施工方法，确保放、紧线过程中发生事故性张力跑线和误送电时的施工安全和被跨越物的安全。
2.2 不停电跨越施工工艺对电力线路的跨越施工，首先与运行单位和用电单位联系，报请停电作业，对35kV及以上线路的不停电跨越施工，由公司带电跨越专业施工队，进行现场调查，编制《特殊跨越带电线路施工安全技术措施》，报请监理工程师审批。
并到运行单位申请拆除自动重合闸，手续完成，重合闸拆除后，联系人通知施工队，开始进行带电跨越渡线施工。
一般等级公路、通讯线、标准铁路以及35KV以上电力线路采用搭设越线架、停电或不停电施工方案。
2.3 设计对架线施工的要求线路与一级公路、110KV及以上电力线路交叉跨越时、跨越档内不得有接头。
本工程500m以上大跨越档距内的导线、钢绞线不许有接头。
3 导线绝缘子串及放线滑车的吊装3.1 放线滑车吊装注意事项张力放线用的单轮滑车应符合现行标准《放线滑轮直径与槽型》的规定，其轮槽宽度应能顺利通过接续管及其护套。
通过导线的轮槽应挂胶或使用其他防护材料，滑轮的磨损系数不大于1.015，使用前应逐个检查。
3.2 组装绝缘子串注意事项3.2.1 绝缘子串组装前应进行下列外观检查绝缘子的瓷质部分无裂纹、碰损、缺釉等缺陷，钢帽和钢脚无弯曲、松动、裂纹和砂眼；绝缘子表面的尘垢及附着物需清洗干净，瓷质绝缘子安装前必须用绝缘电阻不低于5000V 绝缘子摇表测量其绝缘电阻，绝缘电阻值不低于500MΩ；各种金具应符合有关标准，表面无损坏、裂纹、脱锌等缺陷，重要部位无气孔、渣眼、砂眼及飞边等缺陷；组装绝缘子串时，禁止锤击，防止破坏锌层。

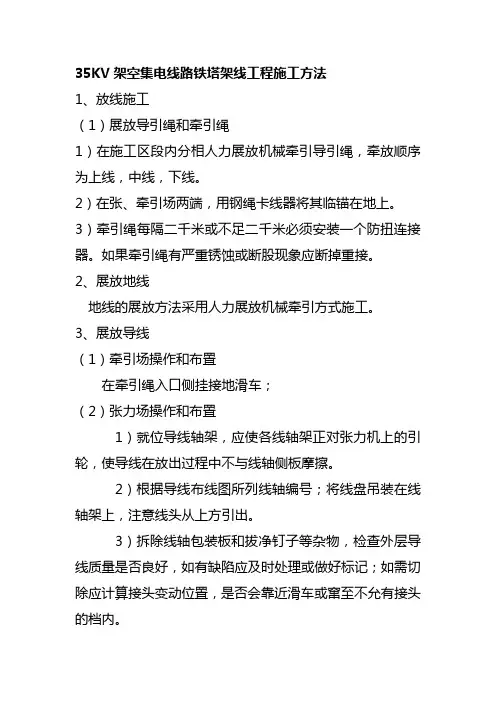

35KV架空集电线路铁塔架线工程施工方法
35KV架空集电线路铁塔架线工程施工方法1、放线施工（1）展放导引绳和牵引绳1）在施工区段内分相人力展放机械牵引导引绳，牵放顺序为上线，中线，下线。
2）在张、牵引场两端，用钢绳卡线器将其临锚在地上。
3）牵引绳每隔二千米或不足二千米必须安装一个防扭连接器。
如果牵引绳有严重锈蚀或断股现象应断掉重接。
2、展放地线地线的展放方法采用人力展放机械牵引方式施工。
3、展放导线（1）牵引场操作和布置在牵引绳入口侧挂接地滑车；（2）张力场操作和布置1）就位导线轴架，应使各线轴架正对张力机上的引轮，使导线在放出过程中不与线轴侧板摩擦。
2）根据导线布线图所列线轴编号；将线盘吊装在线轴架上，注意线头从上方引出。
3）拆除线轴包装板和拔净钉子等杂物，检查外层导线质量是否良好，如有缺陷应及时处理或做好标记；如需切除应计算接头变动位置，是否会靠近滑车或窜至不允有接头的档内。
4）引出导线头套入连接网套，并检查距导线端部3米左右范围是否有钢芯接头（稍有鼓包；厂家标志）如有应断掉。
5）为防止导线通过导线轮时发生松股，导线在导线轮上的缠绕方向，应与其外层线股捻回方向相同。
国产钢芯铝绞线的外层采用右捻，因此，站在线轴架处面向张力机看，导线应由导线轮的左边最外一槽进线，由右边出线。
6）将从导线轮引出的线头，通过旋转连接器与牵引绳连接。
7）当牵引绳牵动导线，张力机出口侧的导线悬空时，在导线上分别挂接地滑车。
8）在展放导线过程中，张力机根据导线对地、对被跨越物、跨越架距离的大小调整张力。
对于农田，荒地等一般地段导线距地面不小于3米；导线与越线架顶距离应在1米以上；只通行行人及少量车辆的道路如不搭设跨越架，设专人看守时导线距地面不小于5米。
各放线段导线放线张力可控制在10KN-15KN之间。
9）当导线线盘的线剩余半层左右时，通知牵引场放慢牵引速度，至余线6圈左右时停止牵引。
张力轮后的导线用卡线器卡住后再用白棕绳固定在线轴架上，卸下空盘，装上新盘。
35KV架线施工技术方案(完整版)
35kV集电线路架线施工技术措施1.工程概述：1.1地理条件1.2气象条件1.3工程概况×××××风电场35KV集电线路全线总长为：×××km。
主线长××km；支线长××××km。
主线采用LGJ-×××钢芯铝绞线，支线采用×××型钢芯铝绞线，架空地线的型号为××和××两种。
35KV线路交叉跨越：10KV电力线路××处，光缆××处，公路××次，380V线路××次。
导线的最大使用张力在满足安全系数×××的条件下，LGJ-×××的张力为×××KN。
满足年平均运行张力不超过导线抗拉强度的25%，其最大值为×××KN。
LGJ-×××的张力为×××KN。
保证年平均运行张力不超过导线抗拉强度的25%，其最大值为××KN。
架空地线最大使用张力在满足安全系数××的条件下，GJ-××张力为××KN。
全线地线年平均运行张力均小于抗拉强度的25%，其最大值为××KN。
GJ-××张力为××KN,全线地线年平均运行张力均小于抗拉强度的25%，其最大值为×××KN。
导线和地线的塑性伸长对弧垂的影响采用降温法补偿。
LGJ-××导线降温××℃；LGJ-××导线降温××℃；GJ-××地线降温××℃；GJ-××地线降温××℃。
35kv线路施工方案
35kv线路施工方案1. 引言本文档旨在介绍35kv线路的施工方案。
35kv线路施工是电力输送过程中的重要环节，施工方案的合理性和高效性对于确保电力输送的安全稳定至关重要。
2. 施工流程2.1 前期准备在开始施工之前，需要进行前期准备工作，包括但不限于以下内容：•确定施工区域，并进行现场勘察和测量；•制定施工计划，包括工期、工程量、施工人员等；•聘请专业团队，包括工程师、电气技术人员和施工人员等；•购买所需材料和设备，并进行检验和备案。
2.2 施工准备在开始实际施工之前，需要进行施工准备工作，包括但不限于以下内容：•确定施工队伍的分工和责任；•配备必要的施工工具和设备；•制定安全施工措施和应急预案；•确保施工现场的通风、照明和清洁。
2.3 施工步骤根据35kv线路的特点和施工要求，施工可分为以下步骤：2.3.1 埋设线缆首先，需要埋设35kv线路的电缆，包括地下管道的开挖、线缆的敷设以及封闭和固定线缆。
在此过程中，应注意安全措施，保证施工人员的安全和线缆的完好。
2.3.2 引线安装在线缆埋设完成后，需要进行引线安装工作。
引线的安装需要根据设计规定进行，并进行必要的接地和绝缘处理。
2.3.3 支架和绝缘子安装根据设计图纸，安装支架和绝缘子，确保线路的稳定和绝缘性能。
2.3.4 转向站建设如果线路需要经过转向站，需要在此阶段进行转向站建设工作，包括建设转向站的基础和安装相关设备。
2.4 安全和质量控制在施工过程中，必须严格遵守安全和质量控制措施，确保施工的安全和质量，包括但不限于以下措施：•施工人员必须佩戴安全防护装备，并进行相关培训；•施工现场必须设置明显的安全警示标志；•施工设备和工具必须符合安全规范，并定期检验和维护；•施工现场需要进行临时用电的安全管理；•施工人员必须按照质量控制要求进行施工操作，并及时记录和报告施工质量。
3. 施工进度与交付施工进度的把握和交付的时间是项目成功的关键点。
施工方案应合理安排施工进度，并在合同规定的时间内交付电力设备。
35kV集电线路(含光缆)施工方案(架空部分)
2.1.1杆塔组立本工程塔材运输采用人力、汽车运输。
本工程位于山区，塔位施工操作作业面狭小。
虽然部分铁塔吨位较大，但是经过计算，内拉线悬浮抱杆可以满足吊装要求。
在经过技术经济比较后，我公司对集电线路主体部分采取悬浮抱杆分解组立方法组立施工。
具体流程如下图所示。
该方法将抱杆悬浮于塔中间，抱杆头部设有四根落地拉线且拉线呈对角线方向布置，四根落地拉线通过塔身进行固定；与外拉线悬浮抱杆组立铁塔相比，此种方案在吊件的重量上要相应的减小。
如图所示：在组立铁塔底段时，使用钢尺测量，保证铁塔底部成严格的矩形。
在组立塔身时用经纬仪监控铁塔的正侧面坡度，保证组立完毕后的铁塔的正侧面倾斜满足规范要求。
钢圈连接的钢筋混凝土电杆宜采用电弧焊接。
焊口宜先点焊3-4 处，然后对称交叉施焊。
点焊所用焊条牌号应与正式焊接用的焊条牌号相同。
考虑到风电场风速较大，6级风以上严禁组塔施工，对于已组好铁塔必须在常见风向对侧安装临时拉线，防止大风倒塔/杆，未组完铁塔在第二天开工前，必须对铁塔的紧固性、地脚螺栓、临时锚固位置进行检查，排除危险后方能继续作业。
2.1.2架空线路施工2.1.2.1架线施工本工程导线架设采用人力展放牵引绳，牵张机展放导地线和光缆，采取机动绞磨紧线。
放线区段的划分，要根据地形、道路交通条件、施工组织、进度与施工安全、质量等因素综合考虑，本着放线段能保证风机及时送电的原则，本标段工程初步划分如下：A线暂定为2个放线段，B线暂定为2个放线段，投入两套设备、两套人员、A线、B线同时展放，以保证风机能及时送电。
具体流程如下：（1）工器具准备：工器具主要如下（2）准备工作1）调查和分工：展放负责人应会同各组长对沿线情况进行周密的调查和分工。
2）放线滑车的悬挂：在直线杆塔绝缘子串的金具上悬挂放线滑轮。
3）在耐张杆塔的横担上悬挂放线滑车。
4）布置牵引场和张力场。
5）若需要跨越果树、低压线路等设施，预先搭设跨越架。
6）准备好通讯联络工具，布置通讯联系。
35kV高压输电线路导线架设施工及技术要点
35kV高压输电线路导线架设施工及技术要点摘要：高压输电线路导线的安装和施工是一项复杂而繁琐的工程项目。
任何疏忽都可能导致工程质量下降，严重时可能造成安全隐患。
因此，有必要注意其技术要点。
然而，在许多建筑案例中仍然存在建筑问题。
关键词：35kV；高压输电线路；导线架设；施工；技术要点1 35k V高压输电线路导线架设施工1.1 做好准备工作35kV高压输电线路导线安装的准备工作主要包括以下内容：1.1.1 项目工程部、安全质量部等部门参与施工组织设计，报甲方同意，报有关部门批准后，方可开展施工组织工作。
1.1.2 制定各种工程管理制度，并在后续施工阶段实施。
1.1.3施工测量。
施工部门、设计部门、施工部门、监理部门等将进行施工测量，明确施工现场的地形地貌、导线的安装条件、水文因素、气候特征等，然后据此绘制施工图。
1.1.4 办理临时用地准备、永久用地征用等协议。
1.2基础工程基础工程包括以下内容：1.2.1 重新测试并划分凹坑。
用电子全站仪复核角度、高差、跨度，补充丢失的桩位；根据施工图上各构件的尺寸，划分基坑进行放线。
1.2.2基坑开挖。
土坑开挖应采用人工开挖和机械开挖同时进行；对于水坑、流沙、泥沼等基坑的开挖，应先将其中的水抽干，并用挡土板保护周围区域，以避免坍塌。
然后进行机械开挖。
1.2.3 钢筋和模板组装。
钢筋的手工绑扎和组装；斜柱试验基础由模板、固定支架和标准模板组合而成。
1.2.4混凝土浇筑。
用轻质分解型混凝土搅拌机搅拌振捣，然后人工覆盖薄膜进行养护。
1.3铁塔组立施工1.3.1行（1）检查极位螺栓孔的方向、位置、规格是否符合标准要求；检查杆部分是否有裂纹。
预应力钢筋连续出现横向和纵向裂缝，普通钢管的裂缝宽度应≤0.1mm。
（2）接地螺孔的方向、脚钉的位置、螺栓孔应按施工图标准布置，与杆段接头的钢圈对齐，并留有约3mm的焊缝间隙。
1.3.2焊接（1）电弧焊应选用钢圈连接的电杆，并应符合以下标准：由专业焊接人员完成焊接工作，焊后应清理焊口。
35kv线路施工方案
35kv线路施工方案1. 引言本文档为35kv线路施工方案的详细描述，旨在对该项目的施工过程进行规划和安排。
该施工方案旨在确保施工过程的顺利进行，并确保线路的安全和可靠性。
2. 施工准备在正式开始施工之前，需要进行以下准备工作：2.1 施工人员配备根据施工任务的复杂性和工期的要求，确定所需的施工人员数量和技能要求。
确保每个工作班组都有足够的人员来完成任务，并确保他们具备所需的技能和资质。
2.2 施工设备准备检查和准备所需的施工设备，包括起重机械、施工车辆、测量仪器等。
确保所有设备都处于正常工作状态，并进行必要的维护和检修。
2.3 材料采购根据施工计划和设计要求，采购所需的材料，包括电缆、绝缘子、导线等。
确保所采购的材料符合相关标准，并具有所需的质量和性能。
2.4 施工区域准备对施工区域进行勘察和清理，确保施工区域的平整和无障碍。
清除可能影响施工进程的障碍物，并确保施工区域的安全性。
3. 施工流程本节将详细描述35kv线路的施工流程。
3.1 停电安排在正式进行施工之前，需要与相关部门（如供电局）协商并制定停电计划。
确保在施工过程中，无法正常供电的区域能够得到合理的安排和通知。
3.2 杆塔安装根据设计要求和线路布置图，安装杆塔。
确保杆塔的安装位置准确无误，并符合相关的安装要求。
3.3 电缆敷设在完成杆塔安装之后，进行电缆的敷设工作。
根据设计要求，将电缆埋入地下或悬挂在杆塔上。
在敷设过程中，需要注意电缆的保护和绝缘，以确保线路的安全运行。
3.4 设备安装安装与线路相关的设备，如绝缘子、开关设备等。
确保设备的安装牢固可靠，并符合相关标准和要求。
3.5 调试和测试在完成线路的安装之后，进行线路的调试和测试工作。
包括线路的通电测试、绝缘测试等。
通过测试，确保线路的安全性和可靠性。
3.6 施工记录和验收在施工过程中，记录施工的关键信息和数据，如施工日志、测试报告等。
在施工结束后，进行线路的验收工作，确保线路的质量和性能符合设计要求和施工标准。
1.4 35kV导线架设施工方案
平山驼梁35kV输电线路新建工程线路架设施工方案平山县金诚电力建设中心2015年1月目录第一章编写依据 (2)第二章施工概况 (2)第三章施工前准备 (3)第四章导地线展放 (4)第五章连接 (7)第六章紧线 (8)第七章附件安装 (12)第八章施工记录 (13)第一章编写依据1.1根据该工程设计单位编制的施工图纸。
1.2《110-500kV架空电力线路工程施工质量及评定规程》1.3《110-750kV架空输电线路施工及验收规范》1.4电气装置安装工程《电缆线路施工及验收规范》和《电缆线路施工质量检验》1.5《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1.6国家及地方颁布的现行有关法规、标准等。
第二章施工概况2.1全线避雷线挂线后予留尾线1.5m，进行跳线连接，导线挂线后予留尾线5m。
2.2防振装置与绝缘配合①为了防止导线及避雷线由于振动造成疲劳损坏导线及避雷线采用加装防振锤防振，全部导线采用FD-3型防振锤；GJ-35型避雷线采用FG-35型防振锤。
②直线塔采用单串合成绝缘子FXBW-35/70-2，重要交叉跨越采用独立挂点的双串合成绝缘子FXBW-35/70-2，耐张、转角和终端塔采用双串合成绝缘子FXBW-35/70-2，转角塔中导线跳线和转角塔边导线跳线（30o转角以上）采用双串重力合成绝缘子FXBW-35/70-2，导线悬垂线夹采用XGU-3, 耐张线夹采用NLD-3型，不用压接。
2.3导地线如有接头，采用接续液压管联接，导线采用LGJ-120/20钢芯铝绞线，地线采用GJ-35钢绞线及OPGW缆。
第三章施工前的准备3.1施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规范和质量标准，介绍施工程序、施工方法和安全技术措施，使施工班组在施工前掌握施工要求，保证施工顺利正常进行。
3.2施工人员在施工前要熟悉施工现场，施工线路、地形条件，作到心中有数。
35KV集电线路组塔架线施工方案
35KV集电线路组塔架线施工方案1.综合说明1.1工程概况汉江能源公司襄州峪山一期100MW 农光互补电站项目位于湖北省襄阳市襄州区峪山镇境内，场址区中心点坐标为 E112°24'，N31°53'，场址中心点距离峪山镇直线距离约 12km，距宜城市约 23km，本工程规划设计总容量为 100MW，直流侧安装容量为 108.9858MWp，项目总占地面积约2584 亩，海拔高度约 90-170m。
本项目地貌主要土地属性为一般农田，局部地貌为丘陵。
项目区域被省道S218 穿过，其余区域有村道可直达项目区，对外交通便利。
本工程新建35kV线路路径长23.941km，共解决10个地块光伏输送电，其中单回路线路10.775km，双回路线路13.166km。
以下为地块区域35kV线路建设规模：8#、9#地块为1# 35kV线路，编号为A，单回架设4.453km，同塔双回架设8.267km（同2# 35kV线路），导线选用JL/G1A-240/30型钢芯铝绞线，单回架空线路地线选用OPGW-24B1-50型光纤复合地线，双回架空线路选用OPGW-48B1-50型光纤复合地线；4#、6#、7#地块为2# 35kV线路，编号为B，同塔双回架设8.267km（同1# 35kV线路），导线选用JL/G1A-240/30型钢芯铝绞线，地线选用OPGW-48B1-50型光纤复合地线；1#、2#、5#地块为3# 35kV线路，编号为C，单回架设2.379km，同塔双回架设4.899km（同4# 35kV线路），导线选用JL/G1A-240/30型钢芯铝绞线，单回架空线路地线选用OPGW-24B1-50型光纤复合地线，同塔双回架空线路地线选用OPGW-48B1-50型光纤复合地线；3#、10#地块为4# 35kV线路，编号为D，其中3#地块单回架设1.302km，同塔双回架设4.899km（同3# 35kV线路），单回线路导线选用JL/G1A-120/20型钢芯铝绞线，同塔双回线路导线选用JL/G1A-240/30型钢芯铝绞线，单回架空线路地线选用OPGW-24B1-50型光纤复合地线，同塔双回架空线路地线选用OPGW-48B1-50型光纤复合地线；10#地块为4# 35kV线路，单回架设2.641km，导线选用JL/G1A-240/30型钢芯铝绞线，地线选用OPGW-24B1-50型光纤复合地线。
35KV电力线路施工技术方案(完整版)
35KV电力线路施工技术方案(完整版)
前言
本文旨在介绍 35KV 电力线路施工技术方案和技术要求，帮助施工方准确理解施工标准和质量要求，确保施工过程中的安全生产和质量控制，切实保障电力系统的运行安全可靠。
施工前准备
人员组织
施工前应组织专业技术人员进行现场踏勘，确定施工方案和作业计划，组织必要的技术培训，确保施工人员掌握技术要求和安全操作规程。
材料准备
在材料准备前应认真核对材料的质量标准和数量，并按照施工计划分类堆放，确保施工材料的完整无损。
设备检查
施工前应仔细检查和调试设备是否完好，并按照安全操作规程进行使用和维护。
安全防护
施工前应做好现场安全防护措施，确保施工作业的安全可靠。
施工流程
埋管施工
在施工前，现场要按照图纸标注和要求进行测量，然后定位开挖位置和深度，随后在开挖基础上进行管道敷设和回填，确保管道的牢固和稳定。
杆塔架设
在施工前，要严格按照图纸标注和要求进行测量和布局，确保杆塔的准确位置和方向，然后安装塔筒部件和各类附件，逐步实现杆塔的整体架设，确保精度和牢固性。
导线架设
在施工前，现场应摆放好各种设备和工具，并将电缆吊装到预定位置，然后按照设计要求进行导线的布设和调整，完成架空线路的整体施工。
施工总结
在施工过程中，应严格按照技术要求和安全规程进行操作，确保施工期间的安全生产和质量保障。
同时，应及时记录和归档施工过程中所遇到的各种问题和处理措施，以便于日后的维护和管理。
1.4 35kV导线架设施工方案
三级及以下，不限制
不限制
4.1.4放线滑车的使用应符合下列规定：
⑴．轮槽尺寸及所用材料应与导线或架空地线相适应。
⑵. 导线放线滑车槽底部的轮径：应符合现行国家标准《放线滑轮基本要求 检验规定及测试方法》DL/T685的规定。展放镀锌钢绞线架空地线时，其滑车槽底部的轮径与所放钢绞线直径之比不宜小于15。
⑵.耐张段长度为200～300m时，过牵引长度不宜超过耐张段长度的0.5‰；
⑶.耐张段长度为200m以内时，过牵引长度应根据导线的安全系数不小于2的规定进行控制，变电所进出口档除外。
⑷.大跨越档的过牵引值由设计验算确定。
6.1.6紧线弧垂在挂线后应随即在观测档内检查，其允许偏差应符合下列规定：
⑴.一般情况下符合下表规定：
平山驼梁35kV输电线路新建工程
线路架设施工方案
平山县金诚电力建设中心
2015年1月
第一章编写依据2
第七章附件安装12
第八章施工记录13
第一章编写依据
1.1根据该工程设计单位编制的施工图纸。
1.2《110-500kV架空电力线路工程施工质量及评定规程》
1.3《110-750kV架空输电线路施工及验收规范》
导线在同一处的损伤的强度已超过总拉断力的5%，但不足17%，且截面积损伤也不超过导电部分截面的25%时
导线在同一处的损伤，强度损失超过总拉断力的5%，但不足17%时
注：导线总拉断力是指计算拉断力。
⑵. 采用缠绕处理
b. 缠绕材料应为铝单丝，缠绕应紧密，回头应绞紧，处理平整，并应将受伤部分全部覆盖，其缠绕长度不得小于100mm。
⑸.弧垂观测档的数量可以根据现场条件适当增加，但不得减少。
6.1.4观测弧垂时的实测温度应能代表导线或架空地线的温度，温度应在观测档内实测。
35kv电缆施工方案
35kv电缆施工方案35kV电缆施工方案一、施工前准备1. 对施工现场进行勘测，确定电缆敷设线路和位置。
2. 编制电缆敷设方案，并进行审核。
3. 准备必要的施工工具和设备，包括电缆卷盘、发电机、吊车等。
4. 建立安全防护措施，确保施工过程中人员和设备安全。
二、敷设电缆1. 按照设计方案，将电缆从电缆卷盘上滚放到施工现场。
2. 将电缆固定在起吊装置上，使用吊车或机械设备将其悬挂起来。
3. 逐段将电缆敷设到预定位置，确保电缆无明显断裂、弯曲或受损。
4. 使用橡胶垫垫放电缆，以减少电缆的摩擦和振动。
5. 电缆终端处理：根据设计要求进行终端连接，包括终端套管、填充绝缘体等。
6. 完成电缆敷设后，进行必要的试验和检查，确认电缆安装质量。
三、电缆连接和绝缘处理1. 根据设计要求，连接电缆的两端。
2. 清洁电缆外皮，去除污垢和氧化物。
3. 进行绝缘处理，包括使用绝缘胶带或绝缘套管进行包覆。
4. 完成绝缘处理后，进行必要的试验和检查，确认电缆连接和绝缘处理质量。
四、验收和记录1. 对电缆敷设和绝缘处理进行验收，检查是否符合设计要求和规范要求。
2. 编制并记录施工质量报告，包括电缆敷设情况、绝缘处理情况以及试验结果等。
3. 整理并归档相关施工文件，保存至少五年。
五、安全措施1. 施工现场应设置明显的警示标志，并保持清洁整齐。
2. 施工期间，应设置专人负责安全监督，并按照要求进行安全培训。
3. 施工人员应佩戴必要的防护用品，如安全帽、安全鞋等。
4. 严禁在电缆敷设现场抽烟、火源或使用易燃物品。
5. 严禁擅自更换电缆型号、规格或设计方案，必须经过审核和批准。
6. 施工结束后，清理施工现场，确保不留下危险物品和垃圾。
六、总结本方案是针对35kV电缆敷设的施工方案，通过严格按照设计要求和规范要求进行施工，确保电缆安装质量和人员安全。
同时，施工过程中要加强安全意识，做好安全防护措施，避免事故发生。
施工完成后，还需要进行验收和记录，保留施工文件，以备后续使用和维护。
35KV架空线路施工方案
本工程所采用的预应力水泥杆.杆段连接采用现场焊接,接头钢圈二道防锈漆、一道油漆防腐.杆塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均应热镀锌防腐处理.1.2.1.4、导、地线及防振措施本工程导线采用LGJ-70/10钢芯铝绞线;地线采用一根GJ-25锌铝合金镀层钢绞线.导线采用FD-3型防震锤消震,地线采用FG-35型防震锤消震.1.2.1.5、绝缘子该地区为Ⅰ级污染区,耐张、悬垂串采用XP-70型绝缘子.1.2.1.6、金具金具全部采用原电力部1997《电力金具产品样本》中的电力金具产品.1.2.1.7、防雷、接地:本工程在全线均架设地线作为防止雷击时保护,地线对外侧导线的保护角不小于25度.地线在外过电压无风条件下和导线在档距中央的距离不小于0.012L+1米(L为档距).本工程接地装置采用方环射线水平浅埋试,接地埋深为山地0.6米,水田0.8米,接地体均采用Ф10圆钢,接地引下线均采用Ф12圆钢并热镀锌防腐.全线架空避雷线段按《过电压保护规程》要求,工频接地电阻应视不同土壤电阻率按规程规定取值.1.2.2、重要跨越交叉跨越情况表:序号交叉跨越项目跨越数量跨越总数备注1 简易公路13次56次2 10kV线路15次3 通讯线22次4 220KV线路1次5 河流3次6 房屋2次第二章:施工现场组织机构2.1、组织机构图(见附图一)根据本工程的特点,为保证工程质量,确保工期,公司对本工程实行项目管理,由公司有关部门选派业务骨干,成立现场项目经理部,对本工程进行现场管理.2.2、工程主要负责人简介:2.2.1、项目经理姓名×××性别男年龄43职务项目经理职称工程师学历大学参加工作时间1983．2 从事送变电施工技术管理工作年限8年2.2.2、项目技术负责人姓名××××性别男年龄38职务技术负责人职称工程师学历大学参加工作时间1989.7 从事送变电施工技术管理工作年限8年2.2.3、各部门负责人部室姓名性别年龄职称学历工作年限施工部×××男36 助工中专8年质安部××××男52 助工中专8年2.2.4、主要负责人及各部门主要职责:2.2.4.1、项目经理:项目经理是×××××工程有限公司在本工程的指定代表,是本工程施工安全、质量第一负责人.其主要职责是:(1)贯彻执行国家有关法律、法规和政策,执行本公司的各种规章制度及决议.(2)全面负责工程的计划、技术、质量、安全、工期、文明施工、资金、降低成本等项目的管理,并组织实施.(3)严格财经制度,加强财经管理,正确处理国家、企业、集体与个人利益之间的关系.(4)对本工程施工进行有效控制,确保工程质量和工期,确保安全生产,努力提高经济效益.(5)在我公司法人代表授权和委托范围内,负责组成项目班子,处理本工程施工有关的外部关系、签署有关合同.(6)负责指挥本工程的生产、经营活动、调动人力、资金、物资等生产要素,保证施工任务和各项经济指标的完成.(7)合理组织施工技术力量.(8)认真执行公司内部项目经济负责制,按劳、按效益分配的原则,促进各项施工任务的完成.2.2.4.2、项目技术负责人:项目技术负责人是本工程的技术管理、施工质量达标投产的负责人.其主要职责是:(1)负责在本工程贯彻执行国家的有关技术标准、法规、规程、设计图纸以及招标单位及本公司的有关技术规定等.(2)负责或组织编制工程项目的施工组织设计、施工说明、用料计划、机具计划,制定和审定单项重点和危险工程施工方案的安全、技术、质量保证措施.(3)负责组织施工技术交底,参加招标单位组织的施工图会审,坚决执行设计变更等有关制度,为工程提供优质服务.(4)负责工程项目保证质量的技术预控工作,严格按公司质量管理的要求组织进行本工程整个施工过程的质量控制.(5)坚持工程技术管理制度,经常深入现场,检查、督促各施工说明书的贯彻执行.解决施工中的技术问题,保证施工正常进行.(6)负责组织工程的中间验收和总体验收.2.2.4.3、施工部(1)在项目技术负责人的领导下,负责技术交底、施工说明的编制和实施;负责停电工作计划的制定.(2)负责工程图纸的管理和发放.(3)经常深入工地检查施工技术方案的实施情况.(4)负责竣工图纸的编制.(5)负责在施工全过程中从技术上提供质量和安全的保证.(6)配合进行工程的中间验收和总体验收,并负责准确提供工程技术施工记录等资料,向监理公司移交完整的竣工资料.2.2.4.4、质安部(1)贯彻执行国家有关安全规程、规定,落实安全管理的各项制度.(2)制定安全管理措施和计划,落实安全管理的奖惩办法.(3)定期对入场的所有施工人员进行安全教育和安全考核.(4)召开每月的安全会议;指导、检查每周安全活动情况;检查班前、班后会和安全工作票制度的执行情况.(5)定期组织安全大检查;深入工地,例行安全监察工作;监控施工隐患,消除习惯性违章.(6)经常性检查各处的易燃、易爆品的管理,严格按章办事.(7)严格审核停电工作计划,并监督停电施工的全过程,保证停电工作人员按章办事.(8)按照《输变电工程达标投产考核评定标准(1998版)》及其它质量管理的有关规定,认真制定该工程的质量管理的措施和计划,并严格组织实施,保证工程质量目标的实现.(9)制定质量工作教育计划,制定施工全过程实施质量监控和奖惩办法,对工程质量保证体系的实施情况向项目经理汇报并提出奖惩建议;配合招标单位、监理公司对本工程的质量检查审核,并为监理公司提供必要的工作条件和检测手段;负责工程的中间验收和三级验收,配合做好总验收工作.2.2.4.5、项目部(1)做好工程合同管理,负责进行工程的综合进度计划、统计工作,向招标单位和公司报送有关报表和工程进度情况.(2)负责工程财务管理,制定工程用款计划,做好工程成本核算,监督成本降低措施的实施.(3)负责工程结算,并向招标单位及公司提供财务报告.(4)制定工程的供料及工器具调配计划和管理制度,负责按施工计划进行材料、机具采购、供应、运输工作及机具、材料的退场工作.(5)负责公共关系及暂住人口联系工作;负责后勤保障和通讯联络及保卫工作.(6)负责劳力调配及劳保用品的发放管理工作.(7)负责工程车辆的管理工作.(8)负责档案管理,处理来往文件.2.2.4.6、施工队长(1)在项目部的领导下,组织本队职工、民工搞好施工管理工作,按时完成施工任务.(2)施工队长是本队第一安全负责人,按规定组织职工、民工进行安全学习,坚持“安全第一,预防为主”的方针和对事故“三不放过”的原则.(3)坚持质量第一的方针,全面贯彻执行公司质量保证规定和施工组织措施计划.(4)做好队级核算工作,节约工料,提高经济效益.(5)做好考勤、考核和奖金分配工作,调动职工的积极性.(6)实行民主管理,做好职工和民工的思想工作和协调工作.(7)尊重驻地民风民俗,融洽好与当地政府部门和群众的关系.第三章:施工现场总平面布置3.1、施工现场总平面布置图(附图二)3.2、项目经理部及材料站设置:(1)项目经理部设在小湖村.(2)材料总站设在小湖村驻点.3.3、本工程主要运输交通道路:本工程主要运输道路为×××至×××公路及其它乡(镇)各级公路.交通情况一般.3.4、施工队驻点:施工一队:×××村.第四章、施工方案4.1、施工准备线路施工需要多工种配合、多种设备同时投入,因此技术、材料、设备等方面准备工作直接影响工程质量及进度,以下是本工程准备工作项目表:序号准备工作内容责任者1 设置指挥部及管理机构、指挥部人员进场项目经理;2 材料站的设定、材料场地选定施工部;3 沙石料、水泥供应地点的调查、定货,并送质检站检验施工部、质安部;4 施工现场调查、联系施工驻点、分段项目经理、质安部;5 制定材料、工器具、设备调配计划和管理制度,安排运输施工部;6 全线施工的协调和理顺与地方政府的关系项目部;7 制定各种管理制度、劳力调配计划.建立通讯联络系统.做好后勤保障工作项目部;8 研究图纸及设计文件,参加图纸会审,编制施工组织设计、施工说明及其它技术、质量、安全文件.做施工技术交底和安全教育的准备工作项目技术负责人、施工部、质安部;9 建立财务管理、计划管理、成本核算的工作制度和措施项目部4.1.1、施工人员进场的培训教育进入施工现场前,组织全体施工人员进行安全学习教育和安规考试,进行达标投产、质量管理规定、爆炸物品管理和当地治安管理的学习和培训,同时进行民俗民风、文明施工的教育.4.1.2、主要施工技术准备4.1.2.1、图纸会审:组织有关人员,结合现场实际情况,对施工图进行详细学习和审核,将施工图中的一切问题在开工前予以解决,防止因施工图纸中的问题影响工程进度.4.1.2.2、编制施工技术资料主要内容如下:(1)施工组织设计(2)组立杆塔施工说明(3)架线施工说明(包含附件安装)(4)特殊工序施工说明(5)质量检验计划和达标投产工作计划(6)安全生产计划(7)编制材料表和材料采购计划4.1.2.3、技术交底和技术培训4.1.3、材料供应4.1.4、施工现场的准备4.1.4.1、若我公司中标后,我们将立即派人员进入现场,与当地政府取得联系,办理有关手续.4.1.4.2、办理租借房屋、材料堆放场地及其它设施的手续.4.1.5、施工机具配置和安排各类工程机械按工期要求,陆续运抵现场.以下为本次工程施工的主要施工机械,其余配套工具将按施工进度分批运抵现场,一次形成施工能力.4.1.6、施工力量的配置本公司将组织素质好、作风过硬的管理人员及对35KV线路有丰富施工经验的施工人员进驻施工现场.所有特殊工种(包括测工、液压工、焊接工、机械操作工、爆破工等)均由专业人员持证上岗.主要施工机具使用计划如下表:序号机具名称规格单位数量进场时间退场时间01 指挥车1.75T 辆1 视工程施工进展情况而定02 载重汽车5T 辆103 内燃水泵汽油机型台104 搅拌机台105 振动器台106 凿岩机内燃手提式台107 经纬仪J2 台108 铁抱杆付109 机动绞磨5吨台110 导线放线架付111 地线放线架付112 手链葫芦6吨付613 牵引绳￠13防扭公里1014 对讲机对1015 放线滑车付3016 吊车临时租用4.1.6.1、管理层人员配置:项目经理部安排管理人员数人,具体安排如下:序号管理类别安排人数(人) 备注1 工地代表2 含青赔人员2 安监13 质检14 后勤1 含后勤生活人员5 经营1 含计划、财务人员6 物资、材料1 含材料站人员4.1.6.2、施工层人员配置基础及组立杆塔和架线施工(包括附件安装)时分一段,投入一个队.具体安排如下表:序号工序名称人数技工普工合计1 基础工程5 40 452 立杆工程10 40 503 架线工程10 40 504.1.6.3、计划投入本工程的技术力量安排如下表:序工序工程技术人员(人) 特殊工种(人)号名称高级中级初级测量焊接爆破压接1 前期准备0 12 1 0 02 基础工程0 1 2 1 1 13 立杆工程0 1 2 1 14 架线工程0 1 2 1 15 竣工验收0 1 2 1说明:1、基础工程含接地敷设.2、组立杆塔含接地引下线安装.3、架线工程含附件安装.4.2、施工总体工序安排4.2.1、本工程工序安排是根据招标文件对工程进度和达标投产的要求及本工程的特点,计划分一段,由一个队分别包干完成.4.2.2、在该段施工中,为了做好三抓(进度、效率、效益)、三控(技术控制、质量控制、安全控制)的工作,我们每个队的编制除队长、副队长、技工(包括特殊工种)、普通工外,还配置技术员、质检员、安全员、及一个测量人员.各种人员根据工序的进度安排,分类分批地逐步进场.4.2.3、中标后,我们将进一步进行调查研究、科学统筹、优化组合,合理安排施工,创造最佳工作状态,最合理的工作程序,使计划精确和现实,从而为总体工期的顺利实现提供可靠保证,达到低投入高效率的目的. 4.3、主要工序和特殊工序的施工方法4.3.1、主要工序的施工方法4.3.1.1、土石方开挖:土方开挖以人工开挖为主;石方开挖优先考虑爆破及手提式凿岩开挖,其次采用人工开挖.4.3.1.2、混凝土预制品制作,全部采用机械搅拌机搅拌、机械振捣、钢模板制模的施工工艺.4.3.1.3、杆塔组立采用铁抱杆进行分体组立.4.3.1.4、架线施工导地线采用人工展放.4.3.1.5、导、地线接续均采用液压连接;导线耐张段连接通过耐张线夹连接,地线耐张段连接通过契型线夹连接.4.3.2、特殊工序施工方法4.3.2.1、10KV电力线的跨越施工与当地电力部门联系,进行停电施工;被跨越的线路,当日恢复送电.4.3.2.2、果树的跨越施工如有跨越部分果林,架线施工时搭设跨越架进行保护.4.4、工程成本的控制措施4.4.1、加强组织领导及管理工作,深化内部改革,项目部领导及职能人员必须经常深入现场,确保施工顺利进行.现已全面推行项目法管理,借项目管理东风,充分调动职工的生产积极性,提高劳动效率,降低劳动消耗.4.4.2、紧密依靠当地县、镇、乡各级政府,协调好地方群众的关系.充分利用我公司多年的施工经验,及时妥善地处理好工程中的有关停电、树木砍伐及其他障碍,保证施工顺利进行.4.4.3、杜绝重大质量事故和安全事故,杜绝设备事故.在施工中严格执行各项操作规程和安全规程,制定攻关课题,全面开展QC小组活动.4.4.4、严格按图施工,认真执行各项施工工艺,杜绝擅自修改设计和误施工现象的发生;号召广大职工提合理化建议,改进落后的管理、施工方法,积极采用新工艺、新技术施工,提高工效、降低损耗,提高综合经济效益.4.4.5、加强现场材料保管、发放工作,杜绝偷、漏、掉等现象,严格材料需用制度,对计划外领料必须查明原因,认真审查,教育职工发扬勤俭节约的精神,不浪费一根材、一颗螺栓,逐步降低装置性材料和消耗性材料的损耗率.施工部对购进的材料,在进仓库时应作严格的数量检查与质量检查,及时查出漏缺项目,特别对线、材要着重检查.4.4.6、各项费用必须精打细算,节约开支,公司财务部建立专账,负责工程资金管理,依据报价施工图预算、实际工程进度、按甲方的要求,分拨工程用款.为了降低成本,节约材料、人工费、机械使用费和青苗赔偿等项费用,必须加强经济核算,加强班组管理,项目经理部、队坚持“经济活动分析会”制度,定期(或按工序)对材料、人工、机械质量等指标进行分析核算,项目部应编制降低成本措施计划,并发动职工努力实现.4.4.7、各级生产负责人必须认真做好施工日志,准确、真实地记录施工进度、工程质量、施工组织和管理情况,积累和总结经验、提高管理水平.4.4.8、严格执行主办局、公司制定的对分包队、辅助工的管理办法.继续加强对人力运输、土石方两个单项工程的进度,安全、质量管理工作的检查和监督,确保整个工程施工任务的顺利完成,提高综合经济效益.4.5、影响施工的主要环节(1)施工前期的准备工作,是工期按时完成的重要保证.(2)施工的物资材料、机械设备的供应和资金到位是工程按时完成的基础.(3)各主要工序的衔接和交叉施工的合理、科学,是工程顺利进行的重要步骤.(4)安全施工和工程质量是工程进度的关键.(5)施工通道和地方关系畅通是工程进度的重要环节.(6)当地的气候条件是影响工程进度的重要因素.(7)重要跨越(如跨越各种电压等级的电力线)、特殊环节也是影响工程进度的不可忽视的环节.第五章:施工综合进度及保证工期措施5.1、施工进度计划5.1.1、施工工期5.1.1.1、计划开工日期: 2005年10月13日5.5.1.2、计划竣工日期: 2006年1月20日总日历工期90天5.1.2、综合进度计划序号工作内容施工日期日历工期1 施工准备2005.10．13─2005.10.15 2天2 土、石方2005.10．15─2005.11.10 25天3 基础及接地工程2005.11．08─2005.11.30 22天4 杆塔组立2005.12．08─2005.12.28 20天5 架线工程2005.12．27─2006.01.14 18天6 自检消缺2006.01．16─2005.01.20 4天7 竣工验收2006.01．19─2006.01.20 2天5.1.3、施工进度计划网络图(见附图三)5.2、施工进度横道图计划(见附图四)5.3、施工资源计划5.3.1、人力资源计划表(每月用工计划)月份05/10月11月12月06/1月2月3月用工数45 45 50 505．3．2、材料供应计划:物资名称到货时间基础钢筋、水泥及接地圆钢2005年11月01日水泥杆及铁件2005年11月10日导线、地线2005年12月16日金具及绝缘子2005年12月20日5.3.3、机具计划参见4.1.5施工机具配置及安排.5.3.4、场地及进场道路计划:中标后立即派出部分人员进驻现场,首先进行项目部、材料站及两个施工队的驻点联系;作好前期进场准备工作.5.3.5、公共关系计划:5.3.5.1、首先应先与监理单位取得联系,获得与本工程相关的管理信息,协调好与监理的接口问题.5.3.5.2、进场后,尽快与地方政府取得联系,办好暂住人口登记.5.4、施工进度计划分析5.4.1、计划潜在的问题5.4.1.1、气候影响:时逢春天雨季之际,对工程施工进度较大影响.5.4.1.2、青苗赔偿:青苗赔偿历来是影响施工进度的主要问题.5.4.1.3、材料供应:材料供应不及时,易造成窝工,影响施工进度5.4.2、计划中的潜力及其开发的途径:如果各分项工程中间验收与工程监理能够做到分批进行中间验收,可以缩短工期,节约工程各项投入.其开发途径是乙方在进行完分项工程部分批量的施工后,马上向工程监理提出中间验收要求,而不必等到分项工程工作量全部完成后再进行中间验收.5.5、计划控制(程序、方法及制度等)5.5.1、计划控制程序(见附图五)5.5.2、计划控制方法与制度5.5.2.1、施工进度计划(网络图)确定后,项目经理部严格执行,如果实际进度与计划进度不符时,要随时进行调整.5.5.2.2、积极预测影响工程进度的因素并加以控制.5.5.2.3、施工进度计划在实施过程中,处理协调好工程投资与进度、地方关系与进度、施工与设计、施工与物资设备供应和其它有关工作的关系.5.5.2.4、建立现场调度会制度、信息传递制度、现场代表制度.第六章:质量目标、质量保证体系技术组织措施6.1、质量方针目标6.1.1、质量方针:贯彻国家标准,严格管理,精心施工;建设安全可靠的送变电工程,让业主放心满意.6.1.2、质量目标:以GB/T19002质量体系为标准,竣工投产的每个单项工程达优良标准,争创优质工程.(1)一次验收合格率:95% 优良率:85%(2)竣工移交合格率:100% 优良率:95%,工程质量达到优良级.(3)工程技术资料、图纸、质量记录完整、真实、准确、满足工程档案归档要求.6.2、质量管理组织机构及主要职责6.2.1、质量管理组织机构图:(见附图六)6.2.2、各部门有关人员主要质量管理职责:6.2.2.1、项目经理(1)负责实施公司的质量方针、目标.(2)负责组织工程质量管理、检验工作;审批本工程的质量计划.(3)对为质量保证能力而提供的生产过程的基本条件负责.(4)对本工程的工程质量和服务质量负领导责任.6.2.2.2、项目技术负责人:(1)对为保证工程质量而提供的设备、技术工艺、技术资料的质量负责.(2)全面负责本工程的质量管理工作,审核本工程的质量计划,检查、督促质量计划和施工技术措施的实施.(3)配合甲方、设计部门、监理单位组织的各项质量检查、中间验收、竣工验收及其它各项工作.6.2.2.3、质安部:(1)负责本工程质量工作的策划、组织、协调、督促、检查和评价.(2)负责推进和开展质量管理、质量检验工作.(3)对移交工程的符合性和服务质量负责.(4)负责编制适应本工程的质量计划、质量管理细则.(5)结合本工程的特点,有针对性地开展质量竟赛活动.继续开展QC小组活动,杜绝质量通病.(6)对特殊工艺、关键工序以及新工艺和新技术进行现场监控.6.2.2.4、施工队:负责本施工队施工全过程的质量控制、自检、施工记录的填写.配合公司项目部、监理、甲方的质量检查、中间验收、竣工验收等.6.3、质量管理的措施6.3.1、按本工程质量体系的要求,工程项目经理对本工程质量负全责,为工程质量第一负责人.6.3.2、质安部为本标段质量保障部门,负责质量体系的建立和实施.6.3.3、项目部各部门及施工队为质量体系的执行部门,负责按体系要求完成质量计划安排的工作.6.3.4、全体施工人员为施工具体操作者,按施工说明的要求,完成施工过程操作,每道工序均要填写施工工序把关卡、记录卡、检查表,经检验合格后方能转入下道工序,并作出施工记录.6.3.5、整个工程实行全过程质量控制.6.3.6、施工过程按送电施工安装过程控制程序的规定,设立质量管理点,并对管理点实施有效控制.6.3.7、工程管理实施“六不准”即:未经会审的图纸,不准作为施工依据;未经设计同意,不准更改施工图;不合格的原材料、半成品不准使用;上道工序不合格,不准转入下道工序;未经验收检查的工程不准移交;质量不合格的工程,不准带电投运.6.3.8、分部工程实行“三级验收签证制”.6.3.9、过程控制管理实行“关键过程,特殊过程控制”,并且需经监理工程师检查签证;基础隐蔽工程、导地线压接等必须有监理工程师在场、签证.6.3.10、做好质量管理、设计修改、原材料的材质证明等资料的编制、审批、审核、管理工作;做好工序质量的控制,使工程质量始终处于受控状态;执行班组、项目部、公司三级检查制度,检查的记录应真实,不搞回忆录.6.3.11、每一部分工程施工完成后,经中间检查和监理部门检查确认质量合格,才能进行下一部分工程施工.6.3.12、所有工程原材料必须按质量管理规定进行检验和标识.6.3.13、所有施工方案、施工措施、施工工艺,必须有保证质量的技术措施,并经质量管理部门认定.6.3.14、所有施工过程,必须确保按施工组织措施计划和规范要求进行施工安装,及时形成施工记录并有效控制.6.3.15、施工检查及评级记录必须由招标单位的监理工程师签字认可.6.3.16、按程序进行质量回访,搞好投产移交后的服务.6.4、质量保证技术措施6.4.1、本工程质量薄弱环节6.4.1.1、基础施工方面:预制基础浇制采用机械搅拌及振捣,浇制后应按有关规定要求进行养护;运输及装卸应等到设计强度达到要求后进行;岩石基础施工不符合规范.6.4.1.2、砼杆组立方面:起吊时的吊点及现场布置应按有关施工说明及根据现场的实际情况确定,预防起吊时水泥杆变形.6.4.1.3、架线方面:防止导线磨损,导地线压接管质量控制,跳线质量及工艺控制.6.4.2、所采取的质量保证措施薄弱环节质量保证措施岩石基础施工1、岩石基础根据具体地形进行局部的开挖或小剂量的爆破或人工开挖,以确保岩石基础基坑的设计尺寸及整体性.2、当设计有要求时,基坑开挖接近完毕时请设计工带到现场观看,看现场情况是否与设计一致.砼杆组立1、合理选择砼杆吊装点,并在该处垫以空麻袋等纺织物,使钢丝绳不直接砼杆接触.2、严格控制整体重量,确保起吊安全.3、立杆后及紧线前各进行一次全面的紧固件及拉线检查,确保紧固件及拉线符合要求. 导地线展放1、导、地线全部采用防扭钢丝绳牵引放线.导地线压接1、压接工作由经培训合格并持证上岗者进行,现场压接施工开始前,先进行压接拉力试验.2、压接工现场操作,现场检查,现场记录.跳线施工1、成立跳线施工技术QC小组,不断总结经验,改进工艺.2、采用空中量线,提高跳线制作质量及工艺水平.6.5、质量监督、检查大纲.6.5.1、总则(1)为了确保送电线路工程质量及工程投产后安全可靠运行,特制定本大纲.(2)本大纲适用于公司质检部门对公司承建的新建、改建35kV架空送电线路的工程质量进行监督、检查.(3)公司质检部门对公司承建的送电线路工程质量的监督、检查应是随机取样和阶段性监督、检查相结合,同时要对关键部位和重点项目进行重点监督、检查.6.5.2、检查的标准和依据(01)《110-500kV架空电力线路施工及验收规范(DC/TS902-1999)》;(02)《架空送电线路施工及验收规范(GBJ233-90)》;(03)《普通砼配合比设计技术规定(JGJ55-97)》;(04)《砼强度检验评定标准(GBJ107-87)》;(05)《工业与民用建筑灌注桩基础设计与施工规程(JGJ4-80)》;(06)《砼结构工程施工及验收规范(GB50204-92)》;(07)《建筑钢结构焊接规程(JGJ81-91)》;。
35KV架线专项施工方案
目录一、工程概况 (1)1.1编制依据 (1)1.2工程概况 (1)1.3施工组织机构与质安监督管理办法 (2)1.3.1施工阶段设置施工领导小组 (2)1.3.2指导与监督 (3)二、施工方法 (4)2.1导地线展放 (4)2.1.1器材检验 (4)2.1.2放线前准备 (9)2.1.3放紧线施工 (15)2.1.4操作杆塔挂线 (21)2.2 OPGW光缆的架设施工措施 (25)2.2.1 OPGW 光缆的展放施工方法及措施 (25)2.2.2 OPGW 光缆紧线及附件安装 (27)2.2.3光缆展放施工质量、安全保证措施 (31)大唐新能源龙感湖风电场工程35KV线路架线工程施工方案一、工程概况1.1编制依据1、《电力建设工程施工技术管理制度》（GB/T50326-2001）。
2、《110～500KV架空送电线路施工及验收规范》(GB50233-2005)3、《跨越电力线路架线施工规程》（DL/T5106-1999）。
4、《电网建设安全健康与环境管理办法实施细则》（中国南方电网计[2004]27号）。
5、《电力建设安全工作规程（架空电力线路部分）》DL5009·2-946、《大唐湖北龙感湖风电工程施工组织设计》7、现行国家（或部）颁发的规范、规程和标准8、施工现场的具体环境、气候、地质、水文实际情况。
1.2工程概况本工程总长26.495km，其中单回路15.727km，同塔双回10.768km。
本工程导线采用LGJ-240/30钢芯铝绞线，地线采用一根24芯G.652 OPGW，OPGW随每基电缆下线塔接入风机后上塔。
导线是电源的输送通道，避雷线是导线与杆塔的保护设备。
为了保证供电的可靠与安全，导地线的架设是一项只能做好不能做坏的工作。
因此，本工序必须按照设计要求和《110～500KV架空送电线路施工及验收规范》(GB50233-2005)精心组织施工，严格做到质量的优良性。
同时放紧线施工又是线路施工中危险程度较高的分部工作，我们每一个同志都必须以严肃认真和一丝不苟的态度严格地按操作程序办事。
35KV高压线路施工技术方案
35KV高压线路施工技术方案一、施工前准备1.设计阶段在设计阶段，需要详细论证设计方案，尤其是需要重点关注新型材料、新工艺、新技术对工程施工企业的要求，做好施工准备工作。
2.材料采购材料采购要按照设计方案要求和国家标准进行，确保材料的质量和技术指标符合要求，同时还要注意及时供货和库存管理。
3.人员培训施工企业需要对施工人员进行岗前培训，培养专业技能和安全知识，提高技术水平和安全意识。
4.现场调查和勘测施工企业需要对施工场地进行现场调查和勘测，了解地质情况、地面情况、交通情况以及安全隐患等，制定详细的施工计划和安全管理计划。
二、施工阶段1.开挖基础开挖基础时需要根据设计方案进行开挖作业，注意地质情况和地面情况，防止塌方和坍塌。
2.安装杆塔安装杆塔时需要按照设计方案和国家标准进行操作，注意杆塔的垂直度和水平度，确保杆塔的安装符合要求。
3.线路安装线路安装时需要注意线路的安装高度和张力，保证线路的垂直度和水平度，确保线路的安装符合要求。
4.接头连接接头连接需要按照设计方案和国家标准进行，注意接头的质量和技术指标符合要求，确保接头连接的质量。
5.施工安全施工安全是施工过程中一个至关重要的方面，需要制定详细的安全管理计划，采取多种安全措施，确保施工安全。
三、施工后验收1.检查验收施工完成后需要进行检查验收，检查施工质量和技术指标是否符合要求，如果符合要求，则进行验收。
2.存档验收完成后需及时存档，保存施工记录和相关资料，以备日后查阅。
四、总结本文对35KV高压线路施工技术方案作了详细地介绍，该方案包含施工前准备、施工阶段、施工后验收等多个方面，涵盖了施工的各个环节，对于施工企业在35KV高压线路施工中具有较高的参考价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平山驼梁35kV输电线路新建工程线路架设施工方案平山县金诚电力建设中心2015年1月目录第一章编写依据 (2)第二章施工概况 (2)第三章施工前准备 (3)第四章导地线展放 (4)第五章连接 (7)第六章紧线 (8)第七章附件安装 (12)第八章施工记录 (13)第一章编写依据1.1根据该工程设计单位编制的施工图纸。
1.2《110-500kV架空电力线路工程施工质量及评定规程》1.3《110-750kV架空输电线路施工及验收规范》1.4电气装置安装工程《电缆线路施工及验收规范》和《电缆线路施工质量检验》1.5《安全生产法》、《国家电网公司安全生产规程、规定》、《电力建设安全工作规程》1.6国家及地方颁布的现行有关法规、标准等。
第二章施工概况2.1全线避雷线挂线后予留尾线1.5m，进行跳线连接，导线挂线后予留尾线5m。
2.2防振装置与绝缘配合①为了防止导线及避雷线由于振动造成疲劳损坏导线及避雷线采用加装防振锤防振，全部导线采用FD-3型防振锤；GJ-35型避雷线采用FG-35型防振锤。
②直线塔采用单串合成绝缘子FXBW-35/70-2，重要交叉跨越采用独立挂点的双串合成绝缘子FXBW-35/70-2，耐张、转角和终端塔采用双串合成绝缘子FXBW-35/70-2，转角塔中导线跳线和转角塔边导线跳线（30o转角以上）采用双串重力合成绝缘子FXBW-35/70-2，导线悬垂线夹采用XGU-3, 耐张线夹采用NLD-3型，不用压接。
2.3导地线如有接头，采用接续液压管联接，导线采用LGJ-120/20钢芯铝绞线，地线采用GJ-35钢绞线及OPGW缆。
第三章施工前的准备3.1施工前技术人员向施工班组作技术交底，组织学习施工图，施工验收规范和质量标准，介绍施工程序、施工方法和安全技术措施，使施工班组在施工前掌握施工要求，保证施工顺利正常进行。
3.2施工人员在施工前要熟悉施工现场，施工线路、地形条件，作到心中有数。
施工前根据需要的工具和材料进行认真检查，必须符合质量和安全要求。
3.3本工程线路耐张段较短，计划导地线从线盘上盘出来再搬运到施工现场展放，一般采用人力施放导地线。
3.5技术要求3.5.1 本工程所使用的导线，避雷线、标准金具及绝缘子等原材料，必须符合国家现行有关标准（或部颁标准），并应持有该批产品的出厂质量检验合格说明书，对于缺少质检资料者需经有资格的检验单位检验合格后方准使用。
3.5.2 紧线观测弧垂时，应以观测档内实测的温度为基准，再按导线或避雷线安装的要求查弧垂表，表中数据已按降温补偿法补偿。
（导线降温15℃，避雷线降温10℃）。
3.5.3 所有交叉跨越档的弧垂不得有正误差，并且折算到40℃的弧垂要满足设计要求。
3.5.4引流线安装呈悬锤状自然下垂，跳线弧垂由横担下边缘起至导线，控制值为1.2m，误差为±100mm之间。
3.5.5 避雷线跳线连接使用并沟线夹2只，导线跳线连接使用并沟线夹3只。
3.5.6 防鸟针安装、线路的编号、相序、标志牌、警告牌按运行单位的要求。
第四章导地线展放4.1 放线的一般规定4.1.1 放线前应有完整有效的架线（包括放线、紧线及附件安装等）施工技术文件。
4.1.2 放线过程中，对展放的导线或架空地线（也称地线，下同）应进行外观检查，且符合下列规定：⑴. 导线或架空地线的型号、规格应符合设计要求；⑵. 对制造厂在线上设有损伤或断头帮助的地方，应查明情况，妥善处理。
4.1.3 跨越电力线路、弱电线路、铁路、公路、索道及通航河流时，必须有完整可靠的跨越施工技术措施。
导线或架空地线在跨越档内接头应符合设计规定。
当无设计规定时，应符合表4-1规定：表4-1 导线或架空地线在跨越档内接头的基本规定4.1.4放线滑车的使用应符合下列规定：⑴．轮槽尺寸及所用材料应与导线或架空地线相适应。
⑵. 导线放线滑车槽底部的轮径：应符合现行国家标准《放线滑轮基本要求检验规定及测试方法》DL/T685的规定。
展放镀锌钢绞线架空地线时，其滑车槽底部的轮径与所放钢绞线直径之比不宜小于15。
⑶. 对严重上扬、下压或垂直档距很大处的放线滑车应进行验算，必要时采用特制的结构。
⑷. 应采用滚动轴承滑轮，使用前应进行检查并确保转动灵活。
4.2 非张力放线4.2.1 由于条件限制不适应采用张力放线的线路工程采用人力或机械牵引放线。
4.2.2 导线在同一处的损伤同时符合下列情况时可不作修补，只需将损伤处将棱角与毛刺用0#砂纸打磨光。
⑴. 铝合金绞线单股损伤深度小于股直径1/2；⑵. 钢芯铝绞线及钢芯铝合金绞线损伤截面积为导电部分截面积的5%及以下，且强度损失小于4%；⑶. 单金属绞线损伤截面积为4%及以下。
4.2.3 导线在同一处的损伤需要修补时，应符合下列规定：⑴. 导线损伤修补处理标准应符合表4-2的规定：表4-2 导线损伤修补处理标准⑵. 采用缠绕处理时应符合下列规定：a. 将受伤处线股处理平整；b. 缠绕材料应为铝单丝，缠绕应紧密，回头应绞紧，处理平整，并应将受伤部分全部覆盖，其缠绕长度不得小于100mm。
⑶. 采用补修预绞丝处理应符合下列规定：a. 将受伤处线股处理平整；b. 补修预绞丝长度不得小于3个节距，或符合现行国家标准《预绞丝》GB2337中的规定；c. 补修预绞丝应与导线接触紧密，其中心应位于损伤最严重处，并应将损伤部位全部覆盖。
⑷. 采用补修管补修时应符合下列规定：a. 将损伤处的线股先恢复原绞制状态，线股处理平整；b. 修补管的中心应位于损伤最严重处，需修补的范围应位于管内各20mm;c. 修补管可采用液压，其操作必须符合连接有关规定。
4.2.4 导线在同一处损伤出现下述情况之一时，必须将损伤部分全部割去，重新以接续管连接：⑴. 导线损失的强度或损伤的截面超过4.2.3条采用补修管补修规定时；⑵. 连续损伤的截面或损失的强度都没有超过4.2.3条以补修管补修规定，但其长度已超过补修管的能补修范围；⑶. 复合材料的导线钢芯有断股；⑷. 金钩、破股已使钢芯或内层铝股形成无法修复的永久变形。
4.2.5 作为架空地线的镀锌钢绞线，其损伤应按表4-3规定予以处理：表4-3 镀锌钢绞线损伤处里规定4.2.6 安装预绞丝护线条时，每条中心与线夹中心应重合，对导线包裹应坚固。
4.3放线施工注意事项4.3.1 对运到现场的导、地线进行外观检查，核对规格、长度。
4.3.2导线拆装后要清理轴上铁钉等硬物，以防导线损伤。
4.3.3紧放线由专人统一指挥，统一调度。
除护线人员外，跨越电力线、通讯线、公路和河流和对房屋、路口、外露岩石、跨越架、跨越管道滑车均应设专人看守，要保证通讯可靠、畅通。
4.3.4 导地线展放过程中，应控制放线速度，防止线轴飞车。
应设专人传递信号，当线轴或线圈接近放空时，应放慢牵引进度。
机械牵引时速度不得过快，司机应随时注意指挥信号。
4.3.5导、地线被障碍物卡住时，作业人员必须站在线弯的外侧，并应用工具处理，不得直接用手推拉。
4.3.6非施工人员不得进入施工区，工程施工人员不得站在悬空导、地线的下方。
展放导、地线人员不得站在线圈内或线弯的内角侧。
4.3.7 不得站在悬空导、地线的下方。
第五章连接5.1 导线或架空地线连接质量技术要求5.1.1 不同金属、不同规格、不同绞向的导地线，严禁在一个耐张段内连接使用。
5.1.2 导线或架空地线采用液压连接时，操作人员必须经过培训及考试合格、持有操作许可证。
连接完成并自检合格后，应在压接管上打上操作人员的钢印。
5.1.3 导线或架空地线，必须使用合格的电力金具配套接续管及耐张线夹进行连接。
连接后的握着强度，应在架线施工前进行试件试验，试件不得少于3组（允许接续管与耐张线夹合为一组试件）。
其试验握着强度对液压不得小于导线或架空地线设计使用拉断力的95%。
5.1.4 对于导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。
螺栓式耐张线夹的握着强度不得小于导线设计使用拉断力的90%。
架空地线的连接强度应与导线相对应。
5.1.5 导线切割及连接应符合下列规定：⑴.切割导线铝股时严禁伤及钢芯（压接续管时）；⑵.切口应整齐；⑶.导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷；⑷.连接口附近不得有明显的松股现象。
5.1.6 在一个档距内除设计要求不得有接头外，每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足下列规定：⑴.各类管与耐张线夹出口间的间距离不应小于15m；⑵.接续管或修补管与悬垂线夹中心的间距不应小于5m；⑶.接续管或修补管与间隔棒中心的间距不宜小于0.5m；⑷.宜减少因损伤而增加的接续管。
第六章紧线6.1 紧线施工质量技术要求6.1.1 紧线施工应在基础混凝土强度达到设计要求规定，全紧线段内铁塔已经全部检查合格后方可进行。
6.1.2紧线施工前应根据施工荷载验算耐张、转角铁塔强度，必要时加装临时拉线或进行补强。
6.1.3弧垂观测档的选择应符合下列规定：⑴. 紧线段在5档以内时靠近中间选择一档；⑵. 紧线段在6～12档时靠近两端各选择一档；⑶. 紧线段在12档以上时靠近两端及中间可选择3～4档；⑷. 观测档宜选档距较大和悬挂点高差较小及接近代表档距的线档。
⑸. 弧垂观测档的数量可以根据现场条件适当增加，但不得减少。
6.1.4 观测弧垂时的实测温度应能代表导线或架空地线的温度，温度应在观测档内实测。
6.1.5 挂线时对于孤立档、较小耐张段及大跨越的过牵引长度应符合设计要求；设计无要求时，应符合下列规定：⑴. 耐张段长度大于300m时过牵引长度不宜超过200mm；⑵. 耐张段长度为200～300m时，过牵引长度不宜超过耐张段长度的0.5‰；⑶. 耐张段长度为200m以内时，过牵引长度应根据导线的安全系数不小于2的规定进行控制，变电所进出口档除外。
⑷. 大跨越档的过牵引值由设计验算确定。
6.1.6紧线弧垂在挂线后应随即在观测档内检查，其允许偏差应符合下列规定：⑶. 架线后应测量导线对被跨越物的净空距离，计入导线蠕变伸长换算到最大弧垂时必须符合规定。
6.1.7导线或架空地线各相间的弧垂力求一致，当满足6.1.6条的弧垂允许偏差标准时，各相间弧垂的相对偏差最大值不应超过下列规定：一般情况下应符合下表的规定：6.1.8 连续上（下）山坡时的弧垂观测，当设计有规定时按设计规定观测。
其允许偏差值应符合相规定。
6.1.9 紧线施工质量标准及检查方法，按《110-500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）表5.4.1-5.4.4（架线工程）、表5.5.1-5.5.2（接地工程）和表5.6.1（线路防护）的要求及方法执行。
