多用电表原理

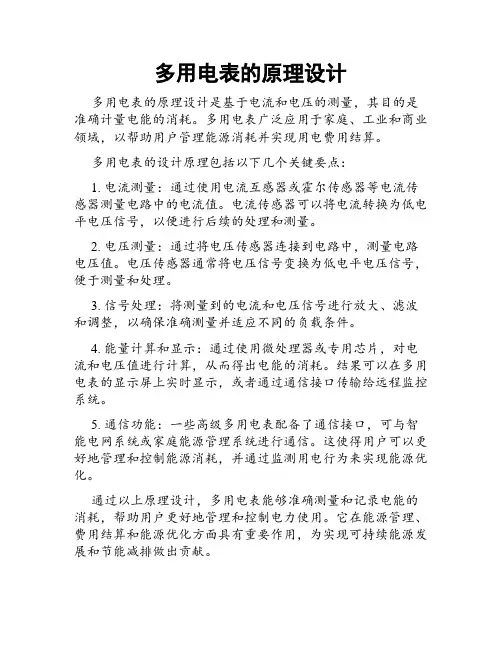

多用电表的原理设计
多用电表的原理设计
多用电表的原理设计是基于电流和电压的测量，其目的是准确计量电能的消耗。
多用电表广泛应用于家庭、工业和商业领域，以帮助用户管理能源消耗并实现用电费用结算。
多用电表的设计原理包括以下几个关键要点：
1. 电流测量：通过使用电流互感器或霍尔传感器等电流传感器测量电路中的电流值。
电流传感器可以将电流转换为低电平电压信号，以便进行后续的处理和测量。
2. 电压测量：通过将电压传感器连接到电路中，测量电路电压值。
电压传感器通常将电压信号变换为低电平电压信号，便于测量和处理。
3. 信号处理：将测量到的电流和电压信号进行放大、滤波和调整，以确保准确测量并适应不同的负载条件。
4. 能量计算和显示：通过使用微处理器或专用芯片，对电流和电压值进行计算，从而得出电能的消耗。
结果可以在多用电表的显示屏上实时显示，或者通过通信接口传输给远程监控系统。
5. 通信功能：一些高级多用电表配备了通信接口，可与智能电网系统或家庭能源管理系统进行通信。
这使得用户可以更好地管理和控制能源消耗，并通过监测用电行为来实现能源优化。
通过以上原理设计，多用电表能够准确测量和记录电能的消耗，帮助用户更好地管理和控制电力使用。
它在能源管理、费用结算和能源优化方面具有重要作用，为实现可持续能源发展和节能减排做出贡献。
多用电表的原理和应用
多用电表的原理和应用1. 多用电表的概述多用电表是一种用于测量电能消耗的仪器，在现代社会中得到了广泛的应用。
它的原理是基于电流和电压的相乘关系，通过测量两者的数值并计算得出电能的消耗情况。
多用电表的应用非常广泛，从家庭用电到工业生产都可以看到其身影。
2. 多用电表的工作原理多用电表的工作原理可分为几个关键步骤：2.1 测量电流多用电表通过电流传感器测量电流的大小。
电流传感器主要分为直接接触式和非接触式两种类型。
直接接触式电流传感器需要将电流导线穿过传感器内部的孔洞，通过感应和测量电流来确定电流的数值。
而非接触式电流传感器则通过电磁感应的原理，在不接触电线的情况下测量电流的大小。
2.2 测量电压多用电表使用电压传感器测量电压的大小。
电压传感器通常采用分压原理，将电压进行分压处理后再进行测量。
分压原理是通过串联电阻将电压降低到可测量的范围内，然后通过测量电阻两端的电压来确定电压的数值。
2.3 计算电能根据电流和电压的测量结果，多用电表可以通过数学计算来得出电能消耗的数值。
通常，电能的计算公式为P = VI，其中P表示功率，V表示电压，I表示电流。
通过将电流和电压的数值代入到公式中，就可以得到电能消耗的数值。
3. 多用电表的应用3.1 家庭用电多用电表在家庭中的应用非常常见。
它可以用于测量家庭各个电器设备的电能消耗情况，帮助家庭了解各个电器设备的能耗情况，并根据实际情况进行动态调整。
这样可以有效地降低家庭用电的成本，同时也有利于节能环保。
3.2 工业生产在工业生产中，多用电表的应用更加广泛。
它可以用于监测和控制生产线上的电能消耗情况，帮助企业了解生产过程中各个环节的能耗情况。
通过对能耗的实时监测和分析，企业可以采取相应的节能措施，提高能源利用效率，降低生产成本。
3.3 公共领域多用电表还可以应用于公共领域，如商场、学校、医院等。
通过对电能消耗情况的测量和分析，可以帮助相关机构合理调整用电计划，避免电能的浪费和不必要的消耗。
多用电表测量电压的原理
多用电表测量电压的原理
多用电表测量电压的原理是利用电场的作用来测量电压。
具体原理如下：
1. 电场的形成：电压是由电荷之间的电势差引起的，当两个带电体之间存在电势差时，就会形成电场。
2. 电荷的感应：电表的探针通过接触电路中的两个位置，将电势差感应到电表上。
当探针接触到不同电势的位置时，电势差就会通过电表的内部电路传导到电表上。
3. 电势差的测量：电表内部的电路会将接收到的电势差转换为与电势差成比例的信号。
这个信号可以是一个电流或一个电压，它的大小与电势差成正比。
4. 电势差的显示：测量到的电势差信号经过一系列的放大、滤波和转换处理后，会在电表上显示出来。
通常电表上的刻度表示电势差的大小，用户可以通过读取刻度来测量电压值。
需要注意的是，电表本身的内阻会对测量结果产生影响。
为了减小内阻对测量结果的影响，一般会使用高阻抗的电表，从而尽量避免电流流入电表而引起测量误差。
多用电表的原理和使用方法
多用电表的原理和使用方法一、多用电表的结构和原理（1）多用电表由一只灵敏的电流表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
（2）多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表内的电流表电路就被接通，将多用电表的选择开关旋转到电阻档，多用电表内的欧姆表电路就被接通，另外还可以测量二极管的单向导电性及三极管的放大倍数等。
（3）多用电表的表面结构如图所示，其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”，是用于测电阻的。
中间的刻度线是用于测电流和直流电压的，其刻度是均匀的，，最下面的一条刻度线左侧标有“V”，是用于测交流电压的，其刻度是不均匀的。
多用电表的下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流档，多用电表就能测量电流；将多用电表的选择开关旋转到其他功能区域时，就可用于测量电压和电阻。
多用电表的表面还有一对正、负插孔。
红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零。
另外，在表盘和选择开关之间还有一个调零螺丝，用它可进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在“0”刻线。
二、多用电表的使用方法（一）多用电表在使用前，应观察指针是否指电流表的零刻度，若有偏差，应用螺丝刀调节多用电表中间的机械调零螺丝，使多用电表的指针指电流表的零刻度。
（二），使用多用电表进行测量时，要根据测量要求选择正确的档位。
（1）直流电流档：直流电流档的几个档位实际是由同一表头改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头改装而成的几个量程不同的电压表。
（3）欧姆档（欧姆表）①使用欧姆档操作要点的口诀：开关扳到欧姆档，估计阻值选量程；正负表笔相碰时，转动旋钮调好零；接入待测电阻后，金属测棒手莫碰；从右向左读示数，阻值还须倍率乘；每次换档都调零，这条牢牢记心中；用完拔出两表笔，选择开关空档停。
多用电表的原理 课件
E r＋Rg＋R
＝Ig，则表头的指针指到满刻度，所以
刻度盘上指针指在满偏处定为刻度的零点，(r＋Rg＋R)是欧姆表的
内阻．
当红、黑表笔不接触时(如图乙所示)，相当于被测电阻Rx＝ ∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置 是刻度的“∞”点．
当红、黑表笔间接入被测电阻R(1)当欧姆表未接入电阻，处于断路状态，即Rx→∞时，电路中 没有电流，指针不偏转，故刻度盘最左端为“∞”处，故当电路接 入电阻后如偏角很小表明被测阻值较大． (2)当欧姆表表笔直接相连，即Rx＝0时，电路中电流最大，指 针满偏，故电阻零刻度在最右端满偏电流处． (3)因Rx与I是非线性关系，故电阻挡表盘刻度不均匀． 从表盘上看“左密右疏”，电阻零刻度是电流最大刻度，电阻 “∞”刻度是电流零刻度．
3．欧姆表的选挡． 从理论上讲，欧姆表可以直接测量从零至无限大之间任何阻值 的电阻，但由于面板刻度不均匀(即I与Rx的非线性关系)，使得在零 值附近和无限大值附近很难准确地读出被测电阻的数值(测量误差很 大)．一般来说，欧姆表刻度标尺长度的10%～90%之间为有效工作 刻度．另外当Rx＝R内时，即在中值附近时，指针偏角φ与Rx的关系 比较接近线性，刻度较均匀，因此，在具体测量时，最好使指针位 于中央附近，这就是选挡的依据．
定律可知，流过新表头的电流为I＝
E R′＋r′＋r＋Rx
，式中r′是R1和
R2串联后与Rg的并联等效电阻，R′是R5和R6串联的等效电阻．从
此式可解出Rx＝EI －r－r′－R′.可见，Rx与I有着一一对应的关系，如
果在刻度盘上直接标出与I对应的Rx的值，则就能从刻度盘上直接读
出待测电阻Rx的值．
(1)测直流电流和直流电压的原理，就是电阻的分流和分压原理， 其中转换开关接 1 或 2 时测直流电流；接 3 或 4 时测直流电压；转换 开关接 5 时，测电阻．

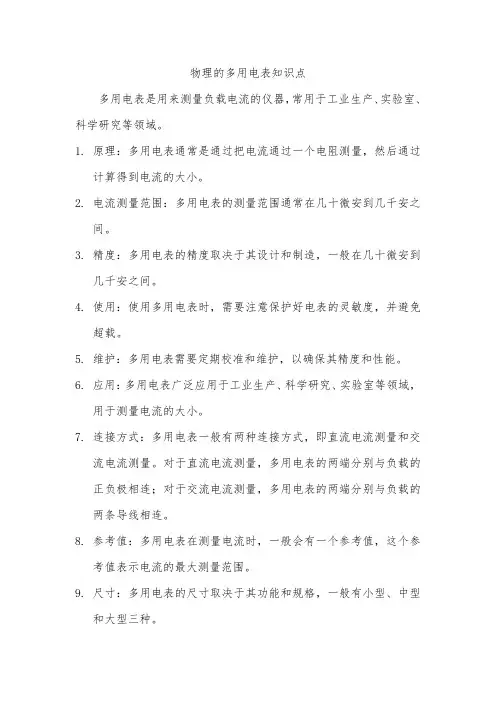

物理的多用电表知识点
物理的多用电表知识点
多用电表是用来测量负载电流的仪器，常用于工业生产、实验室、科学研究等领域。
1.原理：多用电表通常是通过把电流通过一个电阻测量，然后通过
计算得到电流的大小。
2.电流测量范围：多用电表的测量范围通常在几十微安到几千安之
间。
3.精度：多用电表的精度取决于其设计和制造，一般在几十微安到
几千安之间。
4.使用：使用多用电表时，需要注意保护好电表的灵敏度，并避免
超载。
5.维护：多用电表需要定期校准和维护，以确保其精度和性能。
6.应用：多用电表广泛应用于工业生产、科学研究、实验室等领域，
用于测量电流的大小。
7.连接方式：多用电表一般有两种连接方式，即直流电流测量和交
流电流测量。
对于直流电流测量，多用电表的两端分别与负载的正负极相连；对于交流电流测量，多用电表的两端分别与负载的两条导线相连。
8.参考值：多用电表在测量电流时，一般会有一个参考值，这个参
考值表示电流的最大测量范围。
9.尺寸：多用电表的尺寸取决于其功能和规格，一般有小型、中型
和大型三种。
10.品牌：市面上有许多多用电表的品牌，其中一些著名的品牌有
Fluke、Agilent、Keithley、Tektronix 等。
多用电表原理
多用电表原理多用电表原理一、概述多用电表是一种电力测量仪器，广泛应用于各种场合的电能计量。
其主要原理是通过对电路中的电流和电压进行测量，计算出所消耗的电能。
二、多用电表的组成1. 机械部分：包括表壳、转盘等部件，用于显示读数。
2. 电路部分：包括测量电流和电压的传感器、信号放大器、数字处理器等部件。
3. 通讯接口：用于将测量结果传输给计算机或其他设备。
三、多用电表的工作原理1. 传感器测量电流和电压多用电表中的传感器主要有两种类型：磁性传感器和霍尔效应传感器。
磁性传感器利用磁场对导体所产生的力来测量电流，而霍尔效应传感器则利用半导体材料在磁场中产生的霍尔效应来测量电流。
在实际使用中，通常会根据需要选择不同类型的传感器。
2. 信号放大与数字处理经过传感器测量后得到的信号需要经过放大和数字处理才能得到准确的读数。
信号放大器主要用于放大传感器输出的微弱信号，使其能够被数字处理器处理。
数字处理器则将放大后的信号进行数字化处理，并通过算法计算出电能的消耗量。
3. 通讯接口传输数据多用电表通常会配备通讯接口，用于将测量结果传输给计算机或其他设备。
通过通讯接口，可以实现对多个电表的集中管理和监控。
四、多用电表的应用场景1. 工业生产：在工业生产中，多用电表可以用于测量各种设备和机器所消耗的电能，从而掌握设备运行情况并进行节能管理。
2. 商业建筑：在商业建筑中，多用电表可以用于测量整栋建筑物的总能耗和各个区域的分项能耗，从而为节能管理提供数据支持。
3. 居民家庭：在居民家庭中，多用电表可以用于测量各种家电和照明设备所消耗的电能，并提供详细的分项统计数据，帮助家庭用户实现节能减排。
五、总结通过上述分析可知，多用电表是一种基于传感器、信号放大和数字处理等技术原理构成的电力测量仪器。
其应用范围广泛，可以用于工业生产、商业建筑和居民家庭等多个场合。
在实际使用中，需要根据具体情况选择不同类型的传感器，并结合数字处理算法进行精确的测量和数据处理，以实现有效的节能管理和减排措施。
多用电表的原理
欧姆表：根据闭合电
路的欧姆定律制成的
基本元件
•
欧姆表中值电阻及刻度Rx的值对应一个I/Ig的值，这 个值实际意义是唯一决定表针的位置．当I/Ig=1时， 表针指最右端，I/Ig=1/2时，表针指刻度盘中心处， 等等．即每个Rx决定一个I/Ig的值，而每个I/Ig决定一 个表针的位置，如果两个欧姆表有不同的（R+Rg） 的值，同一个Rx就对应不同的I/Ig，即对应不同的表 针的位置．它们的刻度情况就不一样，反之；只有两 个欧姆表的（R+Rg）的值相等．它们的刻度就完全 相同．（可共用一个刻度盘）、欧姆表的（R+Rg） 叫它的中值电阻，也就是中值电阻唯一决定了欧姆表 的刻度盘．中值电阻一经确定，刻度盘的刻度全盘定 局．当Rx的值分别为R中的2倍、3倍、4倍……时， 电流表中的电流I分别为满度电流Ix的1/3、 1/4、 1/5……即电表指针的偏转角度为满刻度时的1/3、 1/4、1/5……当Rx的值分别为R中的1/2、1/3、1/4时， 电表指针的偏转角度分别为满偏时的2/3、3/4、 4/5……所以，欧姆表的表盘的刻度是不均匀的。
（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量 程．而欧姆表的刻度总是从0→∞Ω．这是否说明所有欧姆表都有相同的刻度？是否欧 姆表不存在量程的问题?不是的．下面会对这两个问题分别进行分析． (4)电流表和电压表在使用时都需要电路连接（即串联或并联），但欧姆表可以不用连 接电路而直接读取其示数。
多用电表表盘
• •
欧姆表的刻度特点与电流表和电压表不同，欧姆表有以下几个显著特点： （1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造 成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度 处电阻为“0”在最右端．
多用电表原理图及解释
多用电表原理图及解释多用电表是一种用来测量电路中各种电参数的仪器，它可以测量电压、电流、电阻等多种电学量。
多用电表的原理图及解释如下：1. 电压测量原理。
多用电表在测量电压时，通过内部的电压测量电路，将待测电压与内部的电压进行比较，从而得到待测电压的数值。
在测量直流电压时，多用电表的原理图中会有一个电压分压电路，通过分压电路将待测电压降低到可测范围内，然后再进行测量。
在测量交流电压时，多用电表内部会有一个整流电路，将交流电压转换为直流电压后再进行测量。
2. 电流测量原理。
多用电表在测量电流时，通过内部的电流测量电路，将待测电流引入测量回路中，然后通过电流测量电路将电流转换为可测范围内的电压信号，最后再进行电压测量得到电流数值。
在测量直流电流时，多用电表的原理图中会有一个电流测量回路，通过电流测量回路将待测电流转换为电压信号，然后再进行测量。
在测量交流电流时，多用电表内部会有一个交流电流传感器，将交流电流转换为直流电压信号后再进行测量。
3. 电阻测量原理。
多用电表在测量电阻时，通过内部的电阻测量电路，将待测电阻接入测量回路中，然后通过电阻测量电路对待测电阻进行测量。
在测量电阻时，多用电表会给待测电阻加上一个已知的电压，然后通过测量电路测量待测电阻两端的电压，从而得到电阻数值。
4. 其他功能原理。
除了电压、电流、电阻的测量外，多用电表还具有其他功能，如测试二极管、三极管、电容等。
在进行这些测试时，多用电表会通过不同的测试回路将待测元件的特性转换为电压信号，然后再进行测量。
总结：多用电表是一种功能强大的电学量测量仪器，通过内部的各种测量回路和传感器，可以实现对电路中各种电参数的准确测量。
掌握多用电表的原理图及解释，有助于对多用电表的使用和维护有更深入的理解。
多用电表的基本原理与结构
多用电表的基本原理与结构多用电表是一种用于测量电能消耗的仪器，广泛应用于工业和家庭用电中。
它通过测量电流和电压的变化，计算出电能的使用量。
本文将介绍多用电表的基本原理和结构，以及其在电能计量中的重要性。
一、多用电表的基本原理多用电表的工作原理主要基于安培定律和法拉第电磁感应定律。
根据安培定律，通过导体的电流与该导体所围成的闭合曲面的磁通量成正比。
而根据法拉第电磁感应定律，当一个导体通过一个变化的磁场时，会在导体两端产生感应电动势。
在电能计量中，多用电表内部安装有两个线圈：电流线圈和电压线圈。
电流线圈通过接入电路，测量电流的变化；电压线圈则通过与电路相连测量电压的变化。
多用电表的计量原理是通过这两个线圈的变化，来计算出电能的消耗量。
二、多用电表的结构多用电表由电流线圈、电压线圈、时基元件、磁电机、显示装置等多个部分组成。
1. 电流线圈：电流线圈一般采用大扭矩式电流线圈，它能够适应不同的电流变化。
电流线圈的设计要根据具体的测量范围和电流大小来确定。
2. 电压线圈：电压线圈通常由细线绕制而成，其匝数决定了电压线圈的灵敏度。
电压线圈的设计需要考虑到测量范围和电压等级。
3. 时基元件：时基元件用于测量时间间隔，通过时间的累积，可以精确地计算出电能的使用量。
常见的时基元件有电子脉冲、机电脉冲等。
4. 磁电机：磁电机是多用电表用于显示电能使用量的设备，它通过测量电流和电压的变化，将计算结果转换为机械指针的运动，从而进行电能的计量。
5. 显示装置：现代的多用电表一般采用液晶显示屏，通过数字显示方式，直观地展示电能的使用量。
显示装置除了可以显示电能消耗量，还可以显示其他相关信息，如功率因数、电压波形等。
三、多用电表在电能计量中的重要性多用电表作为电能计量的重要工具，具有以下重要作用：1. 提供准确的电能计量：多用电表能够通过测量电流和电压的变化，精确计算出电能的使用量，提供可靠的电能计量数据。
2. 实现合理用电：通过实时监测电能使用量，多用电表可以帮助用户了解自己的用电情况，并据此合理安排用电计划，从而实现节能减排的目标。
9.2 认识多用电表
3.使用方法
3.2 测量直流电压 将选择开关旋到直流电压挡相应的量 程上。测量电压时，需将电表并联在 被测电路上，并注意正、负极性。如 果不知被测电压的极性和大致数值， 需将选择开关旋至直流电压挡最高量 程上，并进行试探测量（如果指针不 动则说明表笔接反；若指针顺时旋转， 则表示表笔极性正确） 然后再调整极 性和合适的量程。测量方法如右图所 示。
(二)使用 2.测量电流 怎样 用多用电表测量通过小灯泡的电流?测量中 应注意什么? 步骤: (1)选档; (2)测量; (3)读数. 注意: (1)将电流表串联在待测电路中. (2)量程应大于通过小灯泡电流的估计值. (3)电流应从红表笔流入电表.
(4)读数时先看量程再看小格,要正视表针.
(二)使用 3.测量电阻：
1.概述
万用表又称多用表， 用来测量直流电流、直流 电压和交流电流、交流电 压、电阻等，有的万用表 还可以用来测量电容、电 感以及晶体二极管、三极 管的某些参数。指针式万 用表主要由指示部分、测 量电路、转换装置三部分 组成，常用的万用表的外 形如右图所示，下面以该 型 号 为 例 作 介 绍 。
Rx
思 考 与 讨 论
甲
+ A
A
_
乙
+ A _
R1
丙
+ A _
A
R2
B
A
B
B
电流表
欧姆表
电压表
二、多用电表
甲
(一) 结 构
多用电表的原理与使用
长期不用，应取出表内的电池。
3．用多用电表进行电阻测量的操作步骤
4．用多用电表测电阻时的注意事项
(1)在测量待测电阻前，先要把待测电阻与电源和
别的元件断开，而且测量时不要用手同时接触表笔的金 属部分和电阻的两根金属引线。 (2)在选择电阻挡量程时，应尽可能地使电表指针 指在中央刻度的附近位置，以便尽可能地提高测量的精 确度，减小误差。
确地进行测量，应换到________挡。如果换挡后立即
用表笔连接待测电阻进行读数，那么缺少的步骤是 __________，若补上该步骤后测量，表盘的示数如图4 －2－6所示，则该电阻的电阻值是________ Ω 。
图4－2－6
解析：用×10挡测电阻时，指针偏角很小说明所测电阻 阻值很大，所选量程太小，为较准确地进行测量，应换 到×100挡，换×100挡后要重新欧姆调零。该电阻表盘 读数是22 Ω ，倍率是×100，所以该电阻阻值为22×100 Ω ＝2.2×103 Ω 。
(4)若选择开关的位置如箭头c所示，正确操作后发现
指针的偏转角很小，那么接下来的正确操作步骤应该
为：________________________________________。 (5)全部测量结束后，应将选择开关拨到__________挡 或者__________。 (6)无论用多用电表进行何种测量(限于直流)，电流都 应该从________色表笔经________插孔流入电表。
“∞” 位置。
(3)当红黑表笔间接入某一电阻 Rx 时， 通过电流表的 E 电流 I＝ ， 可见 Rx 与 I 有着一一对应关系。 Rg＋r＋R＋Rx 如果在刻度盘上标出与 I 对应的 Rx 值，就可以从 刻度盘上直接读出待测电阻 Rx 的值。
4．欧姆表的内阻与中值电阻的关系 E 1 由 I＝ 可得， 当 Rx＝R 内时 I＝2Ig， 指针半偏， R内 ＋ Rx 则当指针半偏时，表盘的中值电阻 R 中＝R 内，通常把此 时的 Rx 的值(即表盘中央的标度)称为中值电阻。
多用电表原理图及解释
多用电表原理图及解释1。
多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器。
(2)多用电表的原理：如图是多用电表电路图。
①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成。
②将选择开关拨至触点1或2为直流测量端。
③将选择开关拨至触点3或4为直流测量端。
④将选择开关拨至触点5为测量端。
(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理。
注意读数时要读取跟选择开关挡位相对应的刻度值。
②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律。
如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻。
当待测电阻Rx接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx 的阻值。
I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处。
II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到最大值，表盘最右端指示电阻为0处。
2。
多用电表的表面结构：(1)上半部分为表盘，共有三条刻度线。
①最上面的刻度线的左端标有，右端标有0，是用于测电阻的。
②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的。
③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的。
(2)下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻。
(3)多用电表表面还有一对正、负插孔。
红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线。
多用电表的构造和原理
多用电表的构造和原理
1. 多用电表的构造
多用电表是一种集成了多种测量功能的电子仪表,通常包括以下几个主要部分:
(1) 测量回路:包括各种测量电路,如电压测量回路、电流测量回路、电阻测量回路等。
(2) 模拟数字转换器(ADC):将模拟测量信号转换为数字信号。
(3) 微处理器:根据测量数据进行运算、控制及显示。
(4) 显示屏:通常采用LCD液晶显示屏,显示测量结果。
(5) 电源电路:为仪表提供工作电源。
(6) 选择开关:用于选择不同的测量功能和量程。
2. 多用电表的原理
(1) 电压测量原理
多用电表测量电压时,将带有高阻抗放大电路的测量端并联接入被测电路。
放大电路将被测电压信号进行放大,然后通过ADC转换为数字信号,最后由微处理器运算和显示结果。
(2) 电流测量原理
测量电流时,多用电表利用串联电阻将被测电流转换为电压信号。
串
联电阻的值通常很小,以减小对被测电路的影响。
转换后的电压信号经过放大、ADC转换后,由微处理器计算并显示电流值。
(3) 电阻测量原理
电阻测量时,多用电表提供一个已知的恒定电流,通过测量被测电阻两端的电压值,根据欧姆定律计算出电阻值。
为了测量不同量程的电阻,多用电表内部会切换不同值的电流源。
(4) 其他测量功能
除了上述基本功能外,部分多用电表还具有测量电容、频率、温度等其他辅助功能。
测量原理类似,通过相应的测量电路、运算和显示来实现。
多用电表的出现大大提高了电气测量的便利性和准确性,是现代电子和电气领域不可或缺的重要测试工具。
多用电表的原理
多用电表的原理1.结构：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图所示，上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮，机械调零旋钮和测试笔的插孔．由于多用表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电压和直流电流共用的标度．2．挡位如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．(1)当S接通1或2时，表头与电阻并联，所以1、2为电流挡，由于并联阻值的大小不同，量程也不同，______的量程较大．(2)当S接通3或4时，接通内部电源，此时为欧姆挡，______的倍率高．(3)当S接通5或6时，表头与电阻串联，此时为电压挡，由于串联的阻值不同，______的量程大．3．多用电表欧姆挡(1)原理：欧姆挡是根据闭合电路的欧姆定律制成的，它的原理如图所示．电阻R是可变电阻，也叫________电阻．①当红、黑表笔相接时(图甲)，相当于被测电阻R x＝0，调节R的阻值，使Er＋Rg＋R＝Ig，则表头的指针指到满偏刻度，所以刻度盘上指针指在满偏处定为刻度的零点．r＋Rg＋R是欧姆表的________．②当红、黑表笔不接触时(图乙)相当于被测电阻R x＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是示数为“______”点．③当红、黑表笔间接入被测电阻R x时(图丙)，通过表头的电流I＝Er＋Rg＋R＋R x，改变R x，电流I随着改变，每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．(2)中值电阻与刻度盘特点当R x＝r＋Rg＋R时，I x＝______________，指针指在表盘刻度中心，所以欧姆表的内阻等于中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是________的，电阻的零刻度在电流满刻度处．多用电表的使用一、准备1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整______________使指针指零．3．将红、黑表笔分别插入“＋”“－”插孔．二、测电压和电流4．将选择开关置于直流电压________挡，测1.5 V干电池的电压．5．将选择开关置于交流电压________挡，测220 V的交流电压．6．将选择开关置于直流电流________挡，测量1.5 V干电池与200 Ω电阻串联回路的电流．三、测电阻7．将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动欧姆调零旋钮，使指针指向__________________．8．将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．9．将选择开关置于欧姆挡的“×100”挡，______________，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较．10．选择适当的量程，测定灯泡、电炉丝和人体的电阻．11．实验完毕，将表笔从插孔中拔出，并将选择开关置于____________________________．注意事项1．欧姆表刻度盘不同于电压、电流刻度盘(1)左∞右0：电阻无限大与电流、电压零重合，电阻零与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．(4)欧姆表的读数：待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．2．多用电表使用的“七大注意”(1)使用前要机械调零．(2)两表笔在使用时，电流总是“红入”、“黑出”．(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流．(4)电压、电流挡为量程范围，欧姆挡为倍率．(5)刻度线有三条：上为电阻专用，中间为电流、电压、交流、直流共用，下为交流2.5 V专用．(6)测电阻时①选挡接着调零；②换挡重新调零；③示数要乘倍率；④待测电阻与电路、电源一定断开；⑤指针指在中值附近．使用完毕，选择开关要置于“OFF”挡或交流电压最高挡练习1．多用电表表头的示意图如图所示．在正确操作的情况下：(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如箭头c所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如箭头c所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该为：_____________________.(5)全部测量结束后，应将选择开关拨到________挡或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．2．(2010·泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：(1)把选择开关拨到“×10”的欧姆挡上；(2)把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；(3)把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；(4)换用“×100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；(5)把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？①________________________________________________；②_________________________________________________3.(2011·北京·21(1))用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量．①旋动部件________，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0”刻线或“∞刻线”)．④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准4.(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零5.用多用电表的欧姆挡(×100)测试三只二极管，测试三次如图中的①②③所示，由图可知，第________次测量的二极管是好的，该二极管的正极是________端．。
多用电表原理
多用电表原理多用电表是一种用于测量电能消耗的仪器，它可以准确地记录电器设备的用电量，为用户提供了方便的用电管理和节能控制手段。
在我们日常生活和工作中，多用电表起着至关重要的作用，那么它的原理是怎样的呢？接下来，我们就来详细介绍一下多用电表的原理。
多用电表的原理主要是基于电磁感应定律和法拉第电磁感应原理。
当电能流过电表的线圈时，会产生一个与电流成正比的磁场。
而当电器设备工作时，电流会不断地通过电表的线圈，从而产生一个交变的磁场。
根据法拉第电磁感应原理，当磁场发生变化时，就会在线圈中产生感应电动势，这个电动势的大小与电流的大小成正比。
因此，通过测量线圈中的感应电动势，就可以准确地得到电流的大小，从而计算出电器设备的用电量。
在多用电表中，通常会采用电流互感器和电压互感器来实现电流和电压的测量。
电流互感器主要用于测量电流的大小，它通过感应电流产生一个与被测电流成正比的感应电动势。
而电压互感器则用于测量电压的大小，它通过感应电压产生一个与被测电压成正比的感应电动势。
通过这两个互感器的配合，就可以准确地测量出电器设备的用电量。
除了电流和电压的测量，多用电表还需要考虑功率因素的影响。
功率因素是指电器设备实际消耗的有用功率与表观功率之比，它反映了电器设备的能效水平。
在多用电表中，通常会通过测量电流和电压的相位差来计算功率因素，从而更加准确地评估电器设备的能耗情况。
总的来说，多用电表的原理是基于电磁感应定律和法拉第电磁感应原理，通过测量电流和电压的大小以及功率因素的影响，来准确地记录电器设备的用电量。
它为用户提供了方便的用电管理和节能控制手段，对于促进能源的合理利用和减少能源浪费起着至关重要的作用。
希望通过本文的介绍，能够让大家对多用电表的原理有一个更加清晰的认识，从而更好地利用它来管理和控制用电，为节能减排做出自己的贡献。
同时也希望大家在日常生活和工作中，能够更加注重节能减排，共同建设美好的家园。
多用电表原理
多用电表原理
多用电表是一种用于测量不同用电设备的电能消耗的仪表，它能够计算出所测量设备的实时耗电量。
多用电表的工作原理是基于电能测量原理进行的。
多用电表通常由电流传感器、电压传感器、脉冲计数器、信息处理单元和显示屏等组成。
在多用电表中，电流传感器起着非常重要的作用。
它通过电流互感器等器件感测到被测量设备的电流变化，并将其转化为可以进行测量和计算的电信号。
同时，电压传感器也起到了关键作用。
它负责感测电量计算时所需的电压信息，并将其转化为电信号供信息处理单元进行处理。
接下来，脉冲计数器根据电流和电压传感器的信号，对电能进行相关的测量和计算。
通过对电流的积分和电压的乘法运算，可以计算得出实时的耗电量。
信息处理单元是多用电表的核心部件，负责对从脉冲计数器接收到的信息进行处理和分析。
它将耗电量数据转化为可以显示的形式，并提供给显示屏进行显示。
最后，显示屏用于直观地显示出测量结果。
用户可以通过显示屏了解被测量设备的实时耗电量。
总的来说，多用电表通过电流传感器和电压传感器感测被测量设备的电流和电压信号，并通过脉冲计数器和信息处理单元将其转化为实时耗电量数据，最终通过显示屏展示给用户。
这一过程基于电能测量原理，以实现对电能消耗的准确测量。
多用电表的工作原理
多用电表的工作原理
多用电表又称为多路电表，是一种用于测量电能的仪表。
它的工作原理如下：
1. 输入电流：多用电表通过感性和阻性元件将电路中的电流引入，根据电压降和电流的伏安特性，获得电路中的电流信息。
2. 输入电压：多用电表通过电阻分压等方式将电路中的电压引入，根据电压分压关系，获得电路中的电压信息。
3. 信号处理：多用电表将输入的电压和电流信号进行放大和滤波处理，使得信号变得更加稳定和可靠。
4. 电能计算：多用电表根据电压和电流信号，利用功率计算公式（P = UI）计算出瞬时功率，然后将瞬时功率进行时间积分得到总电能。
5. 显示和存储：多用电表将计算得到的电能数值进行显示，在显示屏上实时显示当前用电量。
同时，也可以将用电数据存储到存储器中，以备后续分析和记录。
总之，多用电表通过测量电流和电压，进行信号处理、功率计算和数据显示，实现对电能的准确测量和监控。
多用电表的原理
多用电表的原理
多用电表是一种用于测量电能消耗的仪器，它可以准确地记录电器设备的用电情况，为用户提供用电数据，帮助用户合理安排用电计划，节约能源。
多用电表的原理是基于电磁感应和电能计量原理，下面我们来详细了解一下多用电表的原理。
首先，多用电表利用电磁感应原理进行电能计量。
当电流通过多用电表的线圈时，会在线圈内产生磁场，这个磁场会随着电流的变化而变化。
而在磁场发生变化的同时，线圈内会产生感应电动势，这个感应电动势的大小与电流的大小成正比。
因此，通过测量感应电动势的大小，就可以准确地测量电流的大小，从而实现电能的计量。
其次，多用电表利用电能计量原理进行电能测量。
电能是电流和电压的乘积，而电压可以通过电压互感器测量得到，电流可以通过电流互感器测量得到，因此，通过测量电流和电压的大小，就可以计算出电能的消耗量。
多用电表内部的电路会对电流和电压进行精确的测量和计算，然后将结果显示在仪表上，供用户查阅。
最后，多用电表利用数字技术进行数据处理和显示。
多用电表内部设有微处理器和显示屏，微处理器可以对测量到的电流和电压进行数字化处理，然后将处理后的数据显示在显示屏上。
用户可以通过显示屏上的数据了解到电器设备的实时用电情况，以及一定时间内的用电量。
同时，多用电表还可以通过通信接口将数据传输给电力公司，实现远程抄表和计费。
综上所述，多用电表的原理是基于电磁感应和电能计量原理，通过对电流和电压的测量和计算，实现对电能的准确计量。
同时，多用电表还利用数字技术进行数据处理和显示，为用户提供了方便的用电管理功能。
希望通过本文的介绍，可以更好地了解多用电表的原理和工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ug UR
I Ig U Ug I
Ig
V
A
Ug
U
2.如何把电流表改装成量程较大的电流表?
能否把电流表改装成直 接测量电阻的欧姆表?
例 题
如图电源的电动势E=1.5V, 内阻r=0.5Ω,电流表满偏电 流Ig=10 mA,电流表电阻 Rg=7.5Ω,A、B为接线柱。 (1)用导线把A、B直接连起 来,此时应把可变电阻R调节 为多少才能使电流表恰好达 到满偏电流?
E Rg
r
R B
A
E Ig = Rg+ r + R
E - (Rg + r ) R= Ig
=142 Ω
例 题
如图电源的电动势E=1.5V, 内阻r=0.5Ω,电流表满偏电 流Ig=10 mA,电流表电阻 Rg=7.5Ω,A、B为接线柱。 (1)用导线把A、B直接连起 来,此时应把可变电阻R调节 为多少才能使电流表恰好达 到满偏电流? 142 Ω
E
r
R A
R0
B
中值电阻 (2)调到满偏后保持R的值不变,在A、 B间接一个 150Ω的电阻R0,电流表指针指着多少刻度的位置?
E =5mA I0 = Rg+ r + R + R0
例 题
如图电源的电动势E=1.5V, 内阻r=0.5Ω,电流表满偏电 流Ig=10 mA,电流表电阻 Rg=7.5Ω,A、B为接线柱。 (1)用导线把A、B直接连起 来,此时应把可变电阻R调节 为多少才能使电流表恰好达 到满偏电流? 142 Ω
结构
指 针 式 表 多 用 电
数 字 式 多 用 电 表
例题 如图所示的欧姆表刻度盘中，
未使用时指针指A，两表笔短接 时指针指B。如果欧姆表的总内 阻为24Ω，C是AB的中点，D是 AC的中点，则C、D两点的刻度 分别为多少欧姆？ E
解：根据闭合电路够姆定律：
E Ig = R g + r + R R g + r + R = 24 Ig E = 2 R g + r + R + Rc
A R1
A
R2 B
A
B
A
B
A
电流表
欧姆表
电压表
多用电表
结 构
A A R1 A B A B
A
R2 B
A
A
R1 R2
现在要使 B 接1时能成为电
流表，接2时能成为欧姆表，
2
A
1
3 B
电流表、欧姆表和 接3时能成为电压表，这就 电压表都有一个表 成了一个简单的多用电表。 头，能不能让它们 这个多用电表的电路图是 共用一个表头制成 怎样的？请把它在下图基 一个多用电表呢?
础上画出来。
结 构
在识别电阻档和电压档电路时，可以把虚线框 内的电路当成一个电流表。 1. 开关 S调到1、 1 、 2为电流表 2、3、4、5、6 3 、 4 为欧姆表 个位置时电表分 5 、6为电压表 别测的是什么 ?
6
E
E
5 2 3 4 1
A
B
2.在测量电流或 电流： 1 大 电压时两个位置 中哪个位置的量 电压：6大 程比较大?
Rx=1.5/Ix-150 转换成电阻刻度,
欧姆表结构:
欧姆表由电流表G、 电池、调零电阻R，刻度 盘和红、黑表笔组成. 如图，就电路部分而 言，在欧姆表内部是电流 表、电池、调零电阻三者 串联而成，在欧姆表外部， 接上被测电阻后，与欧姆 表内部电路一起组成闭合 电路．
I
Rx
思 考 与 讨 论
A
Ig
E = 4 Rg + r + R + RD
Rc = 24
R D = 72
问：E点为B、C的中点，则E点的刻度为多少欧姆？
E
r
R
A
Rx
B
(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与 Rx的值有什么关系?
Ix =
E Rg+ r + R + Rx
通过以上计算你有何启发?
思 考Biblioteka 如果把电流表10mA刻度标为 “ 0Ω” , 5 m A 刻 度 标 为 “150Ω”,
0 m A 刻 度 标 为
“∝Ω”,
