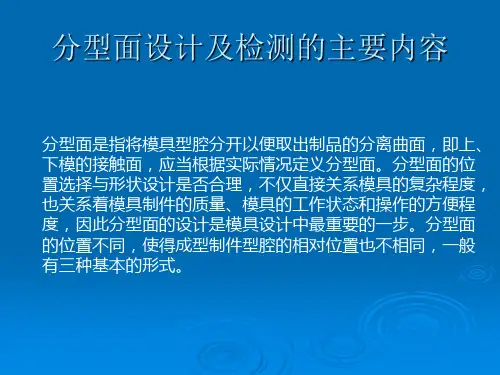

第五章分型面的创建

裙边曲面设计实例
裙边曲面设计实例
非闭合的侧面实例
第三节 分型面曲面特征的操作 分型面修改的常用方法： Merge(合并)：将两个单独的曲面 片合并成为一个整体。 Trim(剪切)：用某种方式剪切掉曲 面中多余的部分。
Extend(延伸)：将曲面边界延伸一 个距离或者延伸到某个范围。
延伸面的形式 Same Srf (相同曲面) : 延伸特征与被延伸的曲面 是同一类型，原始曲面将根据指定的距离连续通 过被选定的原始边缘。 Approx Srf (近似曲面) : 系统创建一个边界混合 相似的延伸曲面。 Along Dir (沿某个方向) :此选项与至平面(Up To Plane) 合用时才有效，其作用是将曲面边界延 伸至Up To Plane所指定的平面，延伸方向与此平 面垂直。 Tangent Srf (相切曲面) : 系统创 建一个与原来曲面相切的直纹面 (ruled surface)。
Sweep(扫描 )：通过沿着已定义的轨迹扫描定义 的形状来裁剪曲面。 Blend(混合 )：通过在几个已定义的横截面之间 进行转接来裁剪曲面。 Use Quilt(使用曲面 )：使用已存在另一个面组或 基准平面来裁剪曲面。
Use Curve(使用曲线 )：使用被剪切曲面上的基准 线或是边界线来裁剪曲面，如图所示。
二、分型面曲面特征的建立方法
1) Extrude/Revolve/Sweep/Blend方法创建曲 面特征 与创建实体特征相同的操作方法来创建分型曲面， 如图所示。
利用拉伸方法来创建分型面的特征
利用旋转方法来创建分型面的特征
2) Flat方法创建曲面特征
平整分型面是有边界的平面，通过选择编辑 |填充命令，依次选取草绘平面和草绘方向参 照，并绘制一个封闭图作为曲面的边界来实现。 如图所示。
延伸距离的形式
Single Dst (单一距离) : 在欲延伸的边上的每一 点具有的延伸距离，且延伸距离大小的衡量方式 也相同 。
Variable (可变的) : 在欲延伸的边上的每一点 可以有不同的延伸距离。
延伸的基准
Dist On Srf (曲面距离) : 此选项必须指定一条 边界线以作为延伸的起始线，而延伸距离的大小 是沿着延伸曲面来计算 。 Dist In Pln (平面距离) : 此选项必须选定一平面 基准面，系统将延伸的曲面投影至所选定的面， 而延伸距离的大小是投影量来计算 。 Up To Plane (向上至平面) : 将曲面延伸到一个 指定的平面为止 。
顶点指定方式 Vert By Vert(依次顶点)：逐一选取边界线链中 的顶点，指定延伸距离。 Sel Pnt/Vert(选取点/顶点)：选取要指定延伸的 基准点或顶点。
延伸距离的衡量方式 Specify Distance(指定距离)：延伸一 个指定的距离。 Up To Vertex(至顶点为止)： 要 延伸至顶点为止。 Norm To Bnd(垂直边界)：延伸 距离的大小沿着垂直于边界线的延 伸线来衡量。如果有多个曲面边界， 可使用Next Normal(下一个垂直边) 选项来指定所需的边界。 Along Edge(沿着侧边)：延伸距离的大小沿着 一个侧边来衡量。如果有多个边，可使用Next Along(沿着下一个侧边)选项来指定所需的边。
作用：将基本曲面特征与其他曲面片特征合并成 为一个曲面特征，当使用Merge命令时，系统弹 出SURF MERGE(曲面合并)对话框，如图所示。
合并曲面的方式：
Intersect(相交)：取两个相交曲面的交集。当要 合并的面组有相交或相互贯穿时，则可以使用此 种方式合并，系统会自动计算并创建两个面组的 相交边界，通过选取面组中的Side1和Side2决定需 要保留的部分，并以网格显示。如图所示
Vertex Round(顶点圆角 )：在曲面顶点处产生圆 角特征，如图所示。
Silhoute(轮廓线 )：使用曲面的轮廓线来修剪已 经存在的曲面，如图所示。
三、Extend(延伸曲面)
作用：将分型面的边界延伸 指定的距离或延伸到选定的平 面，延伸出的曲面自动成为原 始曲面的一部分，不须Merge 命令合并，当使用Extend命令 时，系统弹出OPTION(选项)菜 单管理器，如图所示。
Transform(转换)：对已经存在的曲面进行某些 转变，如平移、镜像曲面，以及反向曲面的法线方 向。 Draft(拔模)：对曲面进行拔模。 Area Offset(面积偏移)：将指定的曲面偏移一个 距离。 Draft Offset(拔模角偏移)：对曲面进行拔模，同 时将拔模曲面进行偏移。
一、 Merge(合并)
b)利于排气
4、保证产品质量：
a)不合理
b)合理
5、保证产品外观：
a)不合理
b)合理
6、有利于侧向抽芯：
a)不合理
b)合理
a)不合理
b)合理
二、 Pro/E中分型面的介绍
Pro/E中分型面的作用：利用创建的分型面分开工件体 积块，最后从分割开来的体积块抽出模具元件。
创建分型面遵循的原则：
1)分型曲面必须与工件或模具体积块完全相交才能进行 分割，对于有多张分型面，需要经过多次分型的模具， 要考虑到分割的次序。如图所示；
二、Trim(剪切曲面) 作用：用于从一个曲面特征上移除某些片段曲面， 当使用Trim命令时，系统弹出FORM(造型)菜单 管理器，如图所示。
Extrude(拉伸)：通过拉伸已定义的形状使其穿 过曲面来裁剪曲面，如图所示
Revolve(旋转)：通过旋转已定义的形状使其穿过 曲面来裁剪曲面，如图所示
① 必须是在一个工件上执行着色特征，也就是在模具 模型中必须添加工件模型； ② 使用着色特征前必须对参照模型完全拔模。
1. 单击 按钮，进入分型面的创建模式，选择 【编辑】|【阴影曲面】命令，将打开如图所示的 【阴影曲面】对话框。
【阴影零件】：可以选取单个或多个参照模型，如果只有一个 参照模型，默认情况下Pro/E将选取它。如果有多个参照模型，就 会出现 【特征参照】菜单。
Join(合并)：取两个相邻曲面的并集。当 要合并的面组有共同的边线时，则可以使 用此种方式合并，一个面组的黄色单侧边 线必须位于另一个面组上，如果超出另一 个面组时，可通过选取面组中的Side1和 Side2，指定面组的哪一部分要包含在合并 特征中，并以网格显示，系统不须计算曲 面的交线，处理速度稍快些 。如图所示

【名称】：设置侧面影像曲线指定名称。 【曲面参照】：选择要在其上创建侧面影像曲线的曲面。 【方向】：选取平面、曲线、边、轴或坐标系，以指定光源方向。 【投影画面】：指定处理参照零件中底切区域的体积块或元件。 【间隙关闭】：处理初始侧面影像中的间隙。 【环路选择】：手工选取环或链或两者都选，以解决底切和非拔 模区中的模糊问题。
【工件】：选取在其上创建阴影特征的工件。 【方向】：定义光源的方向，可以通过选择平面、曲面、边、 轴或坐标系来确认方向。 【修剪平面】：使用基准平面控制阴影修剪（系统不会从在光源 下方的修剪平面复制曲面），应当指定修剪平面。 【环闭合】：为初始阴影曲面中的环定义环闭合和顶平面。 【关闭扩展】：如果已定义了关闭平面，并想在阴影曲面放置到关 闭平面之前将其延伸到参照模型之外，可以通过选择关闭距离或设 置边界来定义阴影曲面的边。 【拔模角度】：要指定关闭延伸长度与关闭平面之间的过渡曲面 的拔模角，拔模角度的默认值为0。 【关闭平面】：指定拔模曲面的延伸距离，默认情况下，系统将 阴影曲面延伸到所选工件或夹模器的内部边界处。 【阴影片】：表示选取片的体积块。
4) 种子及边界曲面的方式选取 数个曲面(Seed and Boundary surface)：选取一个面为种子面后， 按住Shift，选取一个面或数个面 为边界面，即可选到与种子面相 邻的所有面，直到碰到边界面为 止(边界面不会被选取)。
4) 通过Shade(着色/阴影)产生分模面 阴影分型面的形成过程是：将光线按指定的 方向照射设计模型，模型会遮蔽光线形成阴影， 在模具模型中迅速创建所需要的分型面。 产生Shade曲面的前提：
5）单击【延伸】选项，然后单击【定义】按钮，将弹 出如图所示的【延伸控制】对话框。可以排除一些曲线、 指定相切条件或改变延伸方向。 6）如果要改变处理内环的方法，单击【环路闭合】， 然后单击【定义】按钮显示【环闭合】菜单。 7）如果要定义关闭延伸并使曲面延伸截止到一个分型 平面，则使用【关闭扩展】和【关闭平面】，并用【拔 模角度】定义关闭角度。
进入分型面创建步骤：
1. 点选【插入】|【模具几何】|【分型面】命令， 然后使用基础特征（如拉伸、旋转）创建所需要 的分型面，并单击 按钮确认分型面的创建或者 单击 按钮取消创建。如图所示。 2.在【模具制造】工具栏上单击 。
3. 在【模具】菜单中选择【特征】|【型腔组件】 |【曲面】命令，在 【曲面选项】菜单中，选择 创建分型面的方式，如图所示。
步骤：依次点选Extend(延伸) →SameSrf(相同曲 面)/Variable(变化的)/Done。
延伸 距离 指定 方式
选择要 延伸的 曲面边 缘
曲线选取方式 One By One(依次)：逐一选取曲线 Tangent Chain(相切链)：选取一条边线，若此 边线有相邻的相切边线，则系统会连续的且自动 的选取相切边线，一直到没有相切边线为止。 Intent Chain(曲线链)：选取一条边 线，则系统会连续的且自动的选取相 邻曲线。 Bndry Chain(边界链)：选取一个曲 面上的边界线。
阴影曲面设计实例
零件
分型面
凸模
凹模
有台阶分型面
凸模
凹模
阴影曲面设计实例
分型面
凸模
凹模
5) 通过Skirt(裙边)产生分模面
利用Skirt(裙边)方式产生曲面之前，可利用侧面 影像(Silhouette)命令，对参考模型向某个方向投影， 从而得到轮廓曲线。
