光纤熔接流程
光纤熔接工艺
光纤熔接工艺是一种将两段或多段光纤永久性地结合在一起的技术，以实现光信号在光纤链路中的无损耗或低损耗传输。
以下是光纤熔接工艺的主要步骤：
1. 准备工作：
光纤端面处理：使用光纤剥线钳剥去光纤外皮和缓冲层，露出裸光纤（涂覆层），然后使用专用的光纤切割刀精确切割光纤，确保端面平整且无毛刺。
2. 清洁光纤端面：
使用含有酒精或其他光纤清洁剂的棉签对光纤端面进行细致清洁，去除灰尘、油污等杂质。
3. 光纤定位与夹持：
将清洁后的光纤放入光纤熔接机中，设备上的V型槽或夹具会自动固定住光纤，确保光纤轴向对齐。
4. 光纤对接与预放电：
纤维被机器自动或手动对准后，通过显微镜系统观察并调整位置，使得两根光纤端面尽量接近并达到最佳对准状态。
在正式熔接前，部分熔接机会先进行预放电，以便更准确地估算熔接参数。
5. 熔接过程：
设备根据预设或实时计算的熔接参数进行电弧放电，利用高温熔化光纤端面，使两者相互融合成一个连续的整体。
此过程需保证温度、压力和时间的精确控制，以获得良好的熔接效果。
6. 熔接后评估：
熔接完成后，熔接机会对熔接点进行光学检测，查看熔接损耗（如反射损耗、插入损耗等）是否满足标准要求。
如损耗过大，则可能需要重新调整熔接参数或重新熔接。
7. 保护熔接点：
对于户外或需要长期使用的光纤，熔接点通常会被放置到热缩套管或冷接子内，以提供额外的机械强度和防止环境因素导致的损害。
8. 文档记录：
记录每个熔接点的位置、损耗值以及熔接日期等信息，便于后续维护和故障排查。
以上是一个典型的光纤熔接工艺流程，实际操作时需遵循相关安全规程，并根据所用熔接机的具体型号和功能进行操作。

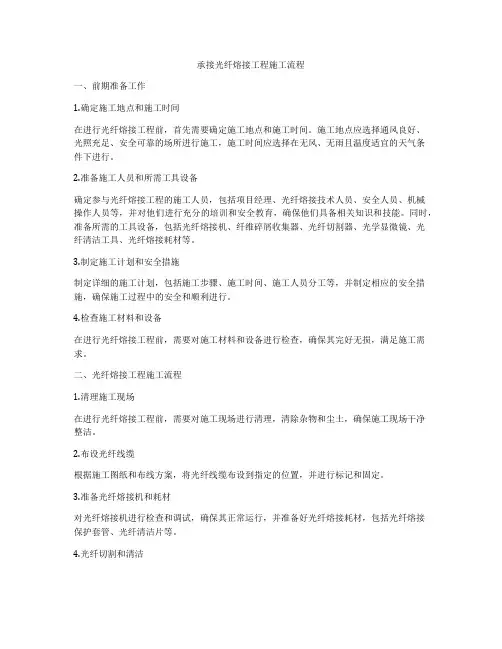

承接光纤熔接工程施工流程
承接光纤熔接工程施工流程一、前期准备工作1.确定施工地点和施工时间在进行光纤熔接工程前，首先需要确定施工地点和施工时间。
施工地点应选择通风良好、光照充足、安全可靠的场所进行施工，施工时间应选择在无风、无雨且温度适宜的天气条件下进行。
2.准备施工人员和所需工具设备确定参与光纤熔接工程的施工人员，包括项目经理、光纤熔接技术人员、安全人员、机械操作人员等，并对他们进行充分的培训和安全教育，确保他们具备相关知识和技能。
同时，准备所需的工具设备，包括光纤熔接机、纤维碎屑收集器、光纤切割器、光学显微镜、光纤清洁工具、光纤熔接耗材等。
3.制定施工计划和安全措施制定详细的施工计划，包括施工步骤、施工时间、施工人员分工等，并制定相应的安全措施，确保施工过程中的安全和顺利进行。
4.检查施工材料和设备在进行光纤熔接工程前，需要对施工材料和设备进行检查，确保其完好无损，满足施工需求。
二、光纤熔接工程施工流程1.清理施工现场在进行光纤熔接工程前，需要对施工现场进行清理，清除杂物和尘土，确保施工现场干净整洁。
2.布设光纤线缆根据施工图纸和布线方案，将光纤线缆布设到指定的位置，并进行标记和固定。
3.准备光纤熔接机和耗材对光纤熔接机进行检查和调试，确保其正常运行，并准备好光纤熔接耗材，包括光纤熔接保护套管、光纤清洁片等。
4.光纤切割和清洁根据需要的长度，使用光纤切割器对光纤进行切割，然后使用光纤清洁工具对光纤进行清洁，确保其表面干净无尘。
5.光纤熔接将预先清洁的光纤放入光纤熔接机中，根据设备说明书进行熔接操作，确保熔接的精准度和稳定性。
6.检查熔接质量对光纤熔接的质量进行检查，包括观察熔接点是否光滑、无气泡和裂纹，测量熔接点的损耗和传输损耗等。
7.光纤熔接保护对熔接好的光纤进行保护，使用光纤熔接保护套管等材料对其进行包裹和固定，防止光纤在使用过程中受到损坏。
8.清理施工现场和设备在光纤熔接工程完成后，需对施工现场和设备进行清理和整理，确保施工现场恢复整洁，并对设备进行保养和维护，以备下次使用。

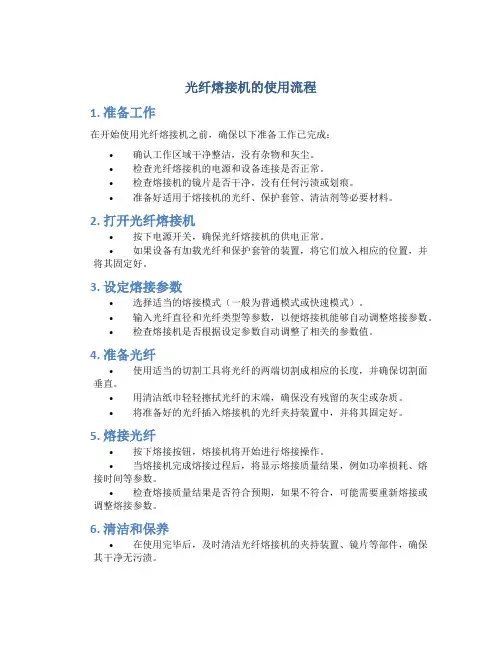

光纤熔接机的使用流程
光纤熔接机的使用流程1. 准备工作在开始使用光纤熔接机之前，确保以下准备工作已完成：•确认工作区域干净整洁，没有杂物和灰尘。
•检查光纤熔接机的电源和设备连接是否正常。
•检查熔接机的镜片是否干净，没有任何污渍或划痕。
•准备好适用于熔接机的光纤、保护套管、清洁剂等必要材料。
2. 打开光纤熔接机•按下电源开关，确保光纤熔接机的供电正常。
•如果设备有加载光纤和保护套管的装置，将它们放入相应的位置，并将其固定好。
3. 设定熔接参数•选择适当的熔接模式（一般为普通模式或快速模式）。
•输入光纤直径和光纤类型等参数，以便熔接机能够自动调整熔接参数。
•检查熔接机是否根据设定参数自动调整了相关的参数值。
4. 准备光纤•使用适当的切割工具将光纤的两端切割成相应的长度，并确保切割面垂直。
•用清洁纸巾轻轻擦拭光纤的末端，确保没有残留的灰尘或杂质。
•将准备好的光纤插入熔接机的光纤夹持装置中，并将其固定好。
5. 熔接光纤•按下熔接按钮，熔接机将开始进行熔接操作。
•当熔接机完成熔接过程后，将显示熔接质量结果，例如功率损耗、熔接时间等参数。
•检查熔接质量结果是否符合预期，如果不符合，可能需要重新熔接或调整熔接参数。
6. 清洁和保养•在使用完毕后，及时清洁光纤熔接机的夹持装置、镜片等部件，确保其干净无污渍。
•定期对熔接机进行维护保养，包括清洁镜片、检查电源和设备连接、更换熔接机配件等。
7. 安全注意事项•使用光纤熔接机时，务必注意安全，遵循相关安全操作规程。
•在操作过程中，避免触碰高温部件，以免烫伤。
•在熔接机未冷却完全之前，不要拿出熔接后的光纤，以免烫伤手部。
•避免光纤熔接机长时间连续工作，以免过热引起故障。
以上为光纤熔接机的使用流程，简单而全面地介绍了光纤熔接机的使用步骤和注意事项。
在使用光纤熔接机时，请务必仔细阅读并按照操作手册进行操作，以确保熔接质量和操作安全。
光纤熔接流程操作文字
光纤熔接流程操作文字
好啦，咱们来聊聊光纤熔接这个事儿吧。
首先啊，光纤熔接可不是闹着玩儿的，得有点技术才行。
得先
把光纤的涂层给剥了，这一步得小心，别伤到里面的纤芯。
剥好了
之后，得把光纤放到熔接机里，对齐，这可是个精细活，得确保两
根光纤对得整整齐齐的。
然后呢，就是最关键的一步了——熔接。
按下熔接按钮，机器
就会自动把两根光纤给熔到一起。
这时候啊，机器还会自动检测熔
接的质量，告诉你熔得好不好。
熔完了之后，别忘了把光纤放到热缩管里，再放到加热器里加
热一下，这样熔接的地方就变得更牢固了。
这步也挺重要的，别小
看它哦。
最后啊，就是收尾工作了。
检查一下熔接的地方有没有气泡、
杂质啥的，确保光纤的质量没问题。
然后就可以把光纤放到盘子里，准备下一步的安装工作了。
说实话，光纤熔接这活儿虽然看起来简单，但真的得细心、耐心才行。
每一步都得认真对待，不然一不小心就可能出问题。
所以啊，如果你也想学光纤熔接的话，可得好好练习才行哦！。

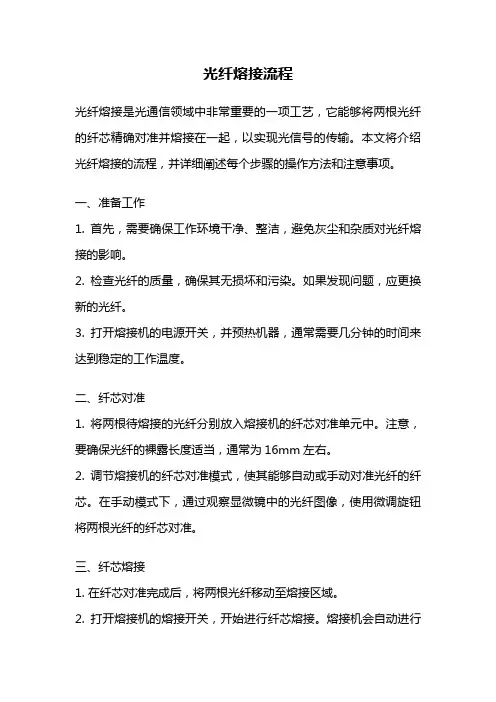

光纤熔接流程
光纤熔接流程光纤熔接是光通信领域中非常重要的一项工艺，它能够将两根光纤的纤芯精确对准并熔接在一起，以实现光信号的传输。
本文将介绍光纤熔接的流程，并详细阐述每个步骤的操作方法和注意事项。
一、准备工作1. 首先，需要确保工作环境干净、整洁，避免灰尘和杂质对光纤熔接的影响。
2. 检查光纤的质量，确保其无损坏和污染。
如果发现问题，应更换新的光纤。
3. 打开熔接机的电源开关，并预热机器，通常需要几分钟的时间来达到稳定的工作温度。
二、纤芯对准1. 将两根待熔接的光纤分别放入熔接机的纤芯对准单元中。
注意，要确保光纤的裸露长度适当，通常为16mm左右。
2. 调节熔接机的纤芯对准模式，使其能够自动或手动对准光纤的纤芯。
在手动模式下，通过观察显微镜中的光纤图像，使用微调旋钮将两根光纤的纤芯对准。
三、纤芯熔接1. 在纤芯对准完成后，将两根光纤移动至熔接区域。
2. 打开熔接机的熔接开关，开始进行纤芯熔接。
熔接机会自动进行加热和熔接操作。
3. 等待一段时间，直到熔接机提示熔接完成。
此时，两根光纤的纤芯已经被熔接在一起。
四、保护层熔接1. 纤芯熔接完成后，需要再进行保护层熔接。
保护层熔接是为了保护纤芯的完整性，并提高光纤的机械强度。
2. 将两根光纤移动至熔接机的保护层对准单元中，调节熔接机的保护层对准模式，使其能够自动或手动对准光纤的保护层。
3. 打开熔接机的熔接开关，开始进行保护层熔接。
熔接机会自动进行加热和熔接操作。
4. 等待熔接机提示熔接完成，并观察保护层的熔接质量。
如果发现熔接质量不理想，可以重新进行保护层熔接。
五、熔接检测1. 熔接完成后，需要对熔接点进行检测，以确保熔接质量符合要求。
2. 使用显微镜观察熔接点，检查是否存在裂纹、气泡或其他缺陷。
同时，可以使用光源对熔接点进行光损耗测试，以评估熔接点的质量。
六、清洁和保养1. 熔接完成后，及时清洁熔接机和工作区域，以确保下次使用时的工作环境干净。
2. 定期对熔接机进行保养，包括清洁熔接机内部的灰尘和杂质，检查加热丝和电极的状况，并校准熔接机的纤芯对准功能。
光纤熔接流程图
光纤熔接流程图1、光纤熔接需用到的工具2.先将光纤穿过光纤收容箱3、光纤熔接的准备工作步骤一：剥光纤加固钢丝 (约剥1米长)步骤二：2 步骤三：3 步骤四：剥光纤外皮(约剥1米长) 步骤五：剥光纤金属保护层 (用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)步骤7： (用美工刀在四周轻刻，不要太用力以免损伤光纤。
) 步骤8：轻拆光纤让塑料保护管断裂(注弯曲角度不能大于45度)步骤9：9 步骤十：用较好纸巾沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤 (斩切长度要适中) 步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好) 步骤17：固定好光纤步骤18、光纤跳线的加工，当中剪断分开(两头圆口)。
19剪光纤跳线石棉保护层 (要用石英剪刀)步骤20：剥好的跳线内绝缘层与外保护层之间长度至少20cm 步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切光纤跳线 (斩切长度要适中) 步骤23：将斩好的光纤跳线放到光纤熔接机的另一侧(注：两光纤尽量对齐) 步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤 X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知原因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度) 步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤上述项是焊一芯光纤步骤，重复至其他熔接完成。
光缆直熔算接续
光缆直熔算接续
1. 准备工作：在进行光缆直熔接续之前，需要准备好所需的工具和材料，包括光缆熔接机、光纤切割刀、光缆接头盒、光纤清洁工具等。
2. 光缆准备：将需要接续的两根光缆的外皮剥开，露出光纤。
使用光纤切割刀将光纤切割成平整的端面，并用光纤清洁工具清洁光纤端面，确保光纤表面干净、光滑。
3. 光纤对准：将两根光纤放入光缆熔接机的熔接槽中，并通过熔接机的对准系统将两根光纤对准。
对准的准确性对于熔接质量至关重要。
4. 熔接：一旦光纤对准，光缆熔接机将开始加热光纤端面，使其熔化并融合在一起。
熔接过程通常需要几秒钟的时间。
5. 接续保护：熔接完成后，将接续好的光纤放入光缆接头盒中，进行保护和固定。
接头盒可以提供机械保护和防水保护，确保接续部位的安全和稳定。
6. 测试：在接续完成后，使用光功率计或光时域反射仪（OTDR）等测试设备对接续后的光缆进行测试，确保光信号传输正常。
需要注意的是，光缆直熔接续需要一定的技术和经验，操作人员需要经过专业培训并具备相关的技能和知识。
此外，在进行光缆直熔接续时，应遵循相关的操作规范和安全注意事项，确保操作的准确性和安全性。
光纤熔接机操作规程完整
光纤熔接机操作规程熔接机正式工作前应进行完好性检查。
接通电源预热5-10分钟，按说1、目的：对施工过程中直接影响工程质量的施工设备进行控制，确保工程达到规定的技术要求。
2、适用围：适用本公司工程施工设备的管理。
3、职责：工程部负责设备包括：施工设备、辅具的管理。
4、工作程序：4.1 根据工程施工需求而需新配置的设备，经总经理批准后才能采购，综合部必须按规定要求进行采购，工程部组织安装调试，《填写设备验收报告》，合格后建卡、立帐。
4.2 做好设备的登记工作，建立“设备台帐”。
4.2.1 设备要有专人保管和使用，关键设备要有安全操作规程。
要不断提高操作人员的操作水平，做到“四懂三会”（懂原理、懂结构、懂用途、懂性能、会操作、会维护、会排除一般障碍）。
4.2.2工程部根据本公司设备使用的规律工程部安排设备的周保和定期保养。
定期保养每年一次，《设备年度保养计划》应安排在工程淡季或节假日，并填写《设备/维护保养记录》；设备的周保由操作人员按《设备日常保养记录表》的保养项目进行，使设备处于良好状态，充分发挥设备的施工能力。
4.2.3当发生设备故障时，应保护好现场，由有关责任部门进行事故调查分析，作出处理意见，坚持做到“三不放过”的原则：不查清事故原因不放过；责任者和职工没有受到教育不放过；没有防和预防措施不放过。
对事故的责任者，要分责任大小作出处理，并把处理意见报告工程部，经最高管理者批准后实施。
检修中的设备需挂红色检修牌，并填好《设备/维护保养记录》。
4.2.4设备每正常使用三年应安排大修一次，设备本身配置的监视仪表发现异常或损坏时应及时更换，在设备安排大修时监视仪表应同时送检。
4.2.5凡设备的转移、封存或报废需由施工管理部门提出申请、技术部门审核、报最高管理者批准后方可执行。
封存和报废的设备要作好标识，在“设备台帐”中注明原因和情况。
报废的设备需挂黑色报废牌。
一．总则1.仓库管理是企业管理的重要环节。
光缆熔接施工工艺
11、光纤熔纤11.1 施工准备及工艺流程11.1.1施工准备1）核查工程中使用的电缆的型号、规格应符合设计中的规定和合同要求。
2）核查电缆外包装应无外部破损，对缆身应检查外护套是否完整无损，有无压扁或裂纹等现象，如发现有上述现象，应做记录，及时更换。
11.1.2光纤熔接1）开剥光缆时同步进行接头盒的拆卸工作，开剥完成后一定要检查下开剥后的光缆根部。
2）光缆固定束管开剥,把开剥好后的光缆装到光缆接头盒的架子上，加强芯不要压到光缆束管上，开剥光缆束管时，在扎带外一公分处开剥，拉束管时注意要顺着光缆拉，不要向上或旁边倾斜。
3）确定光纤的长度,开剥好后的光纤要在熔纤盘里比一下，保证光纤在熔纤盘里有两圈半的余留，把多余的光纤掐掉。
4）将光纤穿入热缩保护套管5）开剥光纤，开剥光纤要在光纤顶端3.5公分的位置开剥，6）使用浓度为99%以上的纯酒精清洁光纤，确保开剥后的光纤上涂覆层残渣或其它污物已被清除7）切割光纤：把光纤涂覆层的顶端放到切割刀15刻度的位置进行切割8）将切割好后的光纤置于熔接机上，放置光纤时不要让切割后的光纤头碰到任何东西，光纤要放置到v型槽的底部，不要让光纤翘起来，放光纤在其位置时，不要太远也不要太近，1/2处，熟练程度很重要9）移动光纤使熔接点位于热缩套管中心处，加热热缩套管，过程学名叫接续部位的补强，加热时，光纤熔接部位一定要放在正中间，加一定张力，防止加热过程出现气泡，固定不充分等现象，强调的是加热过程和光纤的熔接过程可以同时进行，加热后拿出时，不要接触加热后的部位，温度很高，避免发生危险（热缩管冷却以前一定不要碰触，避免出现不必要的故障10）盘纤：在盘纤时注意热缩管里面的加强芯要朝上，光纤朝下。
接头盒两端光缆余留长度不少于3米，接头盒内光纤余留长度不小于0.8米，收容后光纤的弯曲半径不小于40mm。
光纤接续双向平均损耗不大于0.08db。
11.1.3台账制作1）线缆成端后需对每根线缆进行绑扎固定,应排列整齐,不得出线扭曲。
光缆熔接的规范
一、光纤熔接前的准备光纤熔接前，首先要准备好剥纤钳、切刀、熔接机、热缩套管、酒精棉等必要操作设备、工具和必需材料，查看熔接机电源是否充裕够用，各种材料是否齐全等，然后把要熔接的光纤外护套、钢丝等视盘纤长度去除，查找出需要熔接的相对应的光纤，在做好前期充分准备工作的前提下，按照制备端面、熔接光纤、盘纤整理、质量检查四个步骤逐一进行。
二、光纤端面的制备合格的光纤端面是熔接的必要条件，端面质量好坏将直接影响到熔接质量。
光纤端面的制备包括剥覆、清洁和切割三个环节。
1 、光纤的剥覆光纤剥覆即剥除光纤涂面层，操作时要按照平、稳、快三字剥纤法原则，掌握其技巧。
“ 平 ” ，要求持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以 5cm 为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“ 稳 ” ，要求剥纤钳要握得稳，不允许打颤、晃动。
“ 快 ” ，要求剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平向外推出去，整个过程要一气呵成，尽量一次剥覆彻底，不能犹豫停滞。
2 、裸纤的清洁清洁裸纤，首先要观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
清洁时，将棉花撕成层面平整的扇形小块，沾少许酒精，夹住以剥覆的光纤，顺光纤轴向擦拭，不能做往复运动。
一块棉花使用 2 ～ 3 次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了裸纤的再次污染。
3 、裸纤的切割裸纤的切割是光纤端面制备中最为关键的环节。
在这一环节中，精密、优良的切刀是基础，而严格、科学的操作规范是保证。
切刀有手动和电动两种。
手动切刀操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高。
电动切刀切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，要求裸纤较长。
光缆熔接的规范
一、光纤熔接前的准备光纤熔接前，首先要准备好剥纤钳、切刀、熔接机、热缩套管、酒精棉等必要操作设备、工具和必需材料，查看熔接机电源是否充裕够用，各种材料是否齐全等，然后把要熔接的光纤外护套、钢丝等视盘纤长度去除，查找出需要熔接的相对应的光纤，在做好前期充分准备工作的前提下，按照制备端面、熔接光纤、盘纤整理、质量检查四个步骤逐一进行。
二、光纤端面的制备合格的光纤端面是熔接的必要条件，端面质量好坏将直接影响到熔接质量。
光纤端面的制备包括剥覆、清洁和切割三个环节。
1 、光纤的剥覆光纤剥覆即剥除光纤涂面层，操作时要按照平、稳、快三字剥纤法原则，掌握其技巧。
“ 平” ，要求持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以 5cm 为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“ 稳” ，要求剥纤钳要握得稳，不允许打颤、晃动。
“ 快” ，要求剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平向外推出去，整个过程要一气呵成，尽量一次剥覆彻底，不能犹豫停滞。
2 、裸纤的清洁清洁裸纤，首先要观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
清洁时，将棉花撕成层面平整的扇形小块，沾少许酒精，夹住以剥覆的光纤，顺光纤轴向擦拭，不能做往复运动。
一块棉花使用 2 ～ 3 次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了裸纤的再次污染。
3 、裸纤的切割裸纤的切割是光纤端面制备中最为关键的环节。
在这一环节中，精密、优良的切刀是基础，而严格、科学的操作规范是保证。
切刀有手动和电动两种。
手动切刀操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高。
电动切刀切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，要求裸纤较长。
因此，在选择切刀时，熟练的操作者在常温下进行快速光缆接续或抢险，宜采用手动切刀；初学者或在野外较寒冷条件下作业时，宜采用电动切刀。
光纤线路熔接工艺
光纤线路熔接工艺主要包括以下步骤：
1. 准备工具和材料：光纤熔接机、剥线钳、酒精棉、切刀、热缩套管、光纤跳线等。
2. 剥离光纤涂层：使用剥线钳剥离光纤涂层，确保光纤表面干净无杂质。
3. 切割光纤：使用切刀将光纤切割成适当的长度，确保切口平整。
4. 放置光纤：将光纤放置在熔接机的V型槽中，确保光纤端面与熔接机镜头平行。
5. 对准光纤：通过熔接机的显示屏，调整光纤端面对齐，确保对准精度。
6. 熔接光纤：在熔接机的熔接室中，将两个光纤端面熔接在一起。
熔接机会自动完成熔接过程。
7. 热缩套管：将热缩套管放置在熔接点上方，使用热源加热热缩套管，使其收缩包裹住熔接点。
8. 测试光纤：使用光功率计测试光纤熔接点是否正常工作。
9. 结束工作：清理现场，确保工具和材料归位。
注意事项：
1. 在剥离光纤涂层和切割光纤时，要小心操作，避免损坏光纤内部结构。
2. 在对准光纤和熔接光纤时，要确保精度，避免出现错位或虚焊等现象。
3. 在热缩套管时，要确保热源温度适宜，避免过热或不足导致包裹不紧或起泡等问题。
4. 在测试光纤时，要确保测试仪器正常工作，避免出现误差或误判。
带状光纤熔接现场操作流程
带状光纤熔接现场操作流程英文回答：Fiber Fusion Splicing Field Operation Procedure.1. Preliminaries.Safety First: Ensure proper personal protective equipment (PPE) is worn, including safety glasses, gloves, and appropriate clothing.Site Preparation: Prepare the work area by clearing obstructions, providing adequate lighting, and establishing a stable work surface.2. Fiber Preparation.Fiber Stripping: Remove the protective outer jacket and expose the bare fiber (typically 25-90 mm).Fiber Cleaning: Thoroughly clean the exposed fiber using isopropyl alcohol (IPA) and lint-free wipes to remove any contaminants.Fiber Cleaving: Use a precision cleaver to obtain a clean, perpendicular cleave approximately 90-120 μm from the end of the fiber.3. Splicing Process.Splicer Setup: Power on the fusion splicer and ensure proper alignment settings are configured.Fiber Loading: Load the prepared fibers into the splicer's alignment V-grooves.Fiber Alignment: Perform automated or manual alignment using the splicer's built-in features to precisely align the fiber cores.Fusion: Initiate the fusion process, which applies a controlled arc to melt and splice the fibers together.Curing: Once fusion is complete, allow sufficient time for the splice to cure and strengthen.4. Post-Splicing Operations.Splice Protection: Slide a protective sleeve over the splice to provide mechanical support and prevent damage.Fiber Wrapping: Wrap the excess fiber around thesplice protection and secure it using heat-shrink tubing.Splice Testing: Perform optical testing using an optical loss test set (OLTS) to verify the quality of the splice.5. Documentation.Splice Records: Document all relevant details of the splicing operation, including fiber identification, splice location, and test results.Maintenance Logs: Keep a record of splicer maintenance, including cleaning, calibration, and any repairs or adjustments.中文回答：带状光纤熔接现场操作流程。
光纤熔接工艺流程和施工方法
光纤熔接工艺流程和施工方法
光纤熔接工艺流程主要包括以下几个步骤：
1. 端面的制备：包括剥覆、清洁和切割等环节。
剥覆要掌握平、稳、快三字剥纤法，清洁和切割方法如下：
清洁：观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，
这样即可提高棉花利用率，又防止了探纤的两次污染。
切割：切刀的选择。
2. 熔接：将制备好的光纤端面放入熔接机中，按照熔接机的操作说明进行熔接。
3. 测试：对熔接好的光纤进行测试，检查是否有光损耗和断点。
4. 结束：完成熔接并确保光纤质量达标后，进行收尾工作。
请注意，在施工时应该根据具体的工程要求和光纤规格来选择合适的光纤熔接工艺，如有需求请咨询专业人员。
光钎熔接步骤
光纤熔接的步骤如下：
1.开剥光缆，并将光缆固定到接续盒内。
2.将不同束管，不同颜色的光纤分开，穿过热缩管。
3.打开熔接机电源，采用预置的程式进行熔接，并在使用中和使
用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽
内的粉尘和光纤碎未。
4.制作光纤端面。
光纤端面制作的好坏将直接影响接续质量，所
以在熔接前一定要做好合格的端面。
用专用的剥线钳剥去涂覆
层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然
后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，
切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度
只能是16mm。
5.放置光纤。
将光纤放在熔接机的V形槽中，小心压上光纤压板
和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，
关上防风罩，即可自动完成熔接，只需11秒。
6.移出光纤用加热炉加热热缩管。
打开防风罩，把光纤从熔接机
上取出，再将热缩管放在裸纤中心，放到加热炉中加热。
7.取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其
他熔接完成）。
8.熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），
冷却后成组将热缩管整齐装入光纤配线架上的盘线板内。
9.将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘
好并用封箱胶纸固定在配线架盒内。
10.光纤固定好盘光纤完成并将光纤接头接入光纤耦合器。
11.光纤配线架安装完成后开始跳纤给设备使用。
以上步骤仅供参考，建议咨询专业人士获取更准确的信息。
光纤熔接顺序口诀
光纤熔接顺序口诀光纤熔接是一项非常重要的技术，用于连接光纤的两端，确保光信号的传输质量。
正确的熔接顺序是关键，下面将以口诀的形式介绍光纤熔接的顺序与步骤。
一、准备工作1. 检查设备：确保光纤熔接机的工作状态良好，热收缩管、剥线钳、清洁纸等工具齐全。
2. 环境检查：确保工作环境整洁无尘，保持适宜的温度和湿度，避免影响熔接质量。
二、光纤准备3. 光纤清洁：使用清洁纸擦拭光纤端面，保持清洁无污染，避免影响熔接质量。
4. 光纤剥皮：使用剥线钳剥去光纤外层保护套，露出裸露光纤。
三、纤芯对准5. 光纤对准：使用光纤固定夹将两根光纤固定，确保纤芯对准。
6. 纤芯检查：使用显微镜观察光纤断面，确保纤芯齐平无破损。
四、熔接操作7. 熔接预设：根据光纤类型和熔接要求，在熔接机上进行预设参数，如熔接时间、电弧电流等。
8. 熔接操作：将两根准备好的光纤放入光纤熔接机中，按下开始熔接的按钮，机器将自动完成熔接过程。
五、熔接结果检查9. 熔接结果：使用显微镜观察熔接后的光纤连接点，确保熔接质量良好。
10. 熔接损耗：使用光功率计测试熔接点的光损耗，确保在合理范围内。
光纤熔接顺序口诀，通过以上的步骤，我们可以清晰地了解光纤熔接的顺序与操作。
准备工作的充分和环境的整洁是熔接成功的基础。
在光纤准备阶段，清洁光纤端面和剥皮是确保纤芯对准的重要步骤。
而在熔接操作中，预设熔接参数和机器自动完成熔接是保证熔接质量的关键。
最后，通过显微镜和光功率计的检查，我们可以对熔接结果进行验证，确保其质量良好。
光纤熔接技术在通信领域中具有重要地位，它不仅影响着光信号的传输质量，也直接关系到通信网络的稳定性和可靠性。
因此，掌握正确的熔接顺序和操作步骤是非常重要的。
通过口诀的形式，可以帮助人们快速记忆和理解光纤熔接的流程，提高工作效率和质量。
在实际的光纤熔接操作中，除了掌握熔接顺序外，还需要注意一些细节问题，比如光纤的存储和保护、设备的维护和校准等。
只有全面掌握光纤熔接技术的要点，才能保证光纤连接的稳定性和可靠性，提高通信网络的性能。
光纤熔接施工方案
光纤熔接施工方案1. 引言光纤熔接是光通信工程中非常重要的一环，它的质量直接影响着光纤系统的传输性能。
本文档将详细介绍光纤熔接的施工方案，包括所需工具、步骤、注意事项等内容，以指导施工人员顺利完成光纤熔接工作。
2. 所需工具在进行光纤熔接前，需要准备以下工具和设备：•光纤熔接机：用于将光纤的两端进行熔接，常见的熔接机有电弧熔接机和激光熔接机。
•光源和光功率计：用于测试熔接后的光纤的传输性能，确保熔接质量。
•光纤剥皮刀：用于去除光纤表面的涂层。
•光纤折弯工具：用于对光纤进行弯曲处理，并保持弯曲后的光纤不受外力干扰。
•清洁工具：包括纤维吹尘枪、棉签、清洁棉等，用于对光纤进行清洁。
3. 熔接步骤3.1 准备工作在进行光纤熔接前，需要进行以下准备工作：1.确认光纤的类型和编号，根据需要进行准备。
2.清洁工作台，并确保工作台平整、干净。
3.根据需要，将光纤进行标记，以区分不同的纤芯。
4.检查光纤熔接机的参数设置，并根据实际情况进行相应的调整。
3.2 剥皮和清洁1.使用光纤剥皮刀将光纤表面的涂层剥离，剥皮长度根据实际需要而定。
2.使用纤维吹尘枪清除剥离后的光纤表面的灰尘和杂质。
3.使用棉签蘸取清洁液清洁光纤表面，确保光纤干净无污染。
3.3 熔接操作1.打开光纤熔接机的盖子，并将光纤端面对准熔接机的光纤夹持装置。
2.按下设备上的熔接按键，启动熔接程序。
根据设备提示，等待熔接过程完成。
3.熔接完成后，取出熔接好的光纤，并将其放置在光纤架上。
4.使用光源和光功率计测试熔接后的光纤的传输性能，确保熔接质量符合要求。
5.如有需要，重复以上步骤，熔接另一根光纤。
4. 注意事项在进行光纤熔接工作时，需要注意以下事项：1.确保工作环境清洁，避免灰尘和杂质污染光纤。
2.根据需求选择合适的光纤熔接机和参数设置。
3.注意操作规范，避免因操作不当导致光纤熔接质量下降。
4.定期检查光纤熔接机的维护情况，保持设备良好状态。
5.严格按照安全操作规程进行工作，避免发生意外事故。
光缆熔接工作方案
光缆熔接工作方案
一、概述
光缆熔接是指利用光纤熔接机将两根光纤加热至一定温度进行熔接的过程。
光缆熔接对于光纤通信的站点建设和光缆网络维护起到了至关重要的作用。
本文将阐述光缆熔接的工作流程和注意事项。
二、工作流程
1.准备工作：光缆熔接前，必须先检查光纤的质量、长度及瑕疵情况并进行拼接。
2.器材准备：光缆熔接机的安装和调试，以及保证所使用的光纤熔接机处于正常状态。
3.操作步骤：
1)确认好光缆熔接机的操作设置和熔接程序
2)将光缆放入器具当中，并调整放置位置和修改光缆熔接机的方向
3)确认光纤与光纤融合过程中的裸露光纤的长度
4)进行光纤的预处理：包括线皮剥离，清洁并留出特定长度的的裸露光纤
5)放入母线和子线光缆收纳盒：确保新切割地光缆异位光缆得到护理
6)进行光缆熔接：将熔接机的头部与光纤顶部接触，启动光缆熔接机，并进行熔接处理。
7)检查结果：进行时检查，主要包括检查熔接前后测试和光纤联通情况、检测光芯的直径和圆度、确认质量指标是否符合工程规范等等。
三、注意事项
1.光缆熔接进行过程中不要将光纤造成瞬间过热，否则将会产生损坏。
2.切断的光缆未熔接前不要留在空气中，避免灰尘和杂质对光纤表面的损坏。
3.有关光缆熔接记录的相关技术指导，必须由具有相关技术负责人审核，并严格执行。
4.确保用于操作的光纤光程长度符合要求，并通过熔接机检测进行检查。
四、总结
光缆熔接在光纤通信建设和光缆网络维护中具有重要的作用。
本文详细介绍了光缆熔接工作的流程和注意事项，希望能对广大从事光缆熔接工作的人员有所帮助，从而更好地完成工作任务。
光纤熔接机操作步骤和注意事项
光纤熔接机操作注意事项一、为什么熔接光纤的连接：活动连接(连接头连接)熔融连接(光纤熔接机)化学粘剂连接（有些实验室）我们知道光纤通信本身的优点很多，但其连接就不象电线连接那么简单了，光纤熔接机就是利用电弧放电原理对光纤进行熔接的机器二、常见的光纤熔接机及其型号、技术指标住友 SUMITOMO 单芯TYPE-36、37 多芯 TYPE-65藤仓 FUJIKURA 单芯FSM-30S、40S、50S 多芯 FSM-30R古河FITEL 单芯S175、S176系列多芯 S199美国康宁单芯X77系列多芯 X99爱立信，国产熔接机（南京吉隆，电子四十一所），不是很常用主要特点都差不多：快速、全自动熔接，结构紧凑、轻巧，彩色显示屏幕，可同时观测X，Y光纤，体积小，重量轻，提供存储熔接数据等功能，适用光纤类型广泛：SM、MM、DSF等光纤都可以.三、认识光纤熔接机的各个部分（略）四、熔接过程1、工具：主机、切割刀、光纤、剥线钳、酒精（99%工业酒精最好，用75%的医用酒精也可）、棉花（用面巾纸也可）、热缩套管2、放电实验：目的：让光纤熔接机适应当前的环境为什么做：更好的适应环境，放电更充分，熔接效果更好怎么做：（1）、加入光纤，选择“放电实验”功能，按“SET”键即可，屏幕显示出放电强度，直到出现“放电OK“为止。
（2）、空放电，按ARC键做多少次：过程会出现“放电过强，放电过弱“，直到放电OK止什么时候做：（1）、位置改变时（一般超过300KM）（2）、海拔变化时（一般超过1000m）（3）、在更换电极后一定需要做放电实验（4）、纬度变化时注意：不是每次熔接前都要做放电实验3、确认你所熔接的光纤类型和需要加热的热缩套管类型如何选择：光纤类型：在熔接模式中选择SMF、MF、DSF、NZDF等热缩套管类型：在加热模式中选择，一般热缩套管分40mm、60mm两种，当然也有生产厂家按照自己生产的光纤熔接机来定做热缩套管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、熔接工具的准备光纤熔接过程中使用的主工具要有：光纤熔接机、光纤切割刀、剥线钳、热缩套管、酒精和脱脂棉球、卫生纸、标签。
另外辅助工具有：十字螺丝刀、笔、尾纤盒、剪刀等。
它们作用如下：光纤熔接机――用来熔接光纤光纤切割刀――用来制作光纤端面剥线钳――用来剥去光纤束管和涂覆层热缩套管――放在光纤熔接处保护光纤酒精棉球――用来清理光纤卫生纸――用来清理光纤上的油层标签――给光缆和尾纤做标记十字螺丝刀――用来拆卸尾纤盒尾纤盒――用来盘放熔接好的尾纤，起保护作用笔――用来写标签剪刀――用来剪去光缆和尾纤中的保护丝线等工具准备好后，我们把熔接机放到整洁水平的地面上，准备开始熔接。
二、二、尾纤盒的连接及开纤熔接:尾纤盒的连接及开纤熔接工具准备好后，我
们把光缆穿进尾纤盒，尾纤和光纤先在尾纤盒内比划好后，开出尾纤所需长度，一般情况为1米左右。
三、光纤熔接端面的制作:光纤熔接端面的制作光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。
对普通尾纤，先用剥线钳后端口去掉光纤上的保护层，再用的剥线钳后端口剥去涂覆层；而光缆中的光纤直接剥涂覆层即可。
剥涂覆层时用力一定要适中，用力过轻涂覆层不容易去掉，用力过大会把纤芯刮坏，去掉的涂覆层长度大约要30mm，去掉涂覆层后，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤。
四、切割刀的右侧紧固压件一定要压紧:切割刀的右侧紧固压件一定要压紧；第五，切割时，推刀要果断。
第六，切割完成后拿光纤时注意切割面不要碰任何东西，不要在空气中放置时间过长，直接放到熔纤机中，另一端也要赶紧做好，因为切割端面在空气中暴露时间过长会影响溶接质量；第七，切割掉的废光纤头要放到安全的地方，以防扎到人。
五、光纤切割好要立即放到熔纤机中:光纤切割好要立即放到熔纤机中，融纤机平台要保正洁净无灰尘，如有灰尘要用酒精棉球擦拭干净；放置光纤时要放到V型槽内，光纤的前端要平稳，不能翘起，距离电极约2mm，放好后压下紧固件，盖好防风盖。
等另一端也放好后
六、光纤的熔接光纤熔接过程:光纤的熔接光纤熔接过程中影响接续损耗的因素有以下几种：1）轴心错位：单模光纤纤芯很细，两根对接光纤轴心错位会影响接续损耗。
当错位1.2μm时，接续损耗达0.5dB。
2）轴心倾斜：当光纤断面倾斜1°时，约产生0.6dB 的接续损耗，如果要求接续损耗≤0.1dB，则单模光纤的倾角应为≤0.3°。
3）端面分离：活动连接器的连接不好，很容易产生端面分离，造成连接损耗较大。
当熔接机放电电压较低时，也容易产生端面分离，此情况一般在有拉力测试功能的熔接机中可以发现。
4）端面质量：光纤端面的平整度差时也会产生损耗，甚至气泡。
5）接续点附近光纤物理变形：光缆在架设过程中的拉伸变形，接续盒中夹固光缆压力太大等，都会对接续损耗有影响，甚至熔接几次都不能改善。
在光纤熔接过程中，我们一般选择自动熔接，即放好光纤后，按熔接机右侧带箭头的绿色按键，光纤熔接机会自动对准，在精确对准后，自动放电熔接并计算熔接损耗。
光纤熔接好后，按右侧红色按键复位。
然后打开防风盖，轻轻拿出熔接好的光纤，把热缩套管轻轻放到接头处（注意热缩管一定要包含光纤的保护层），然后放到加热机中（热缩管要放在加热机上所画白线之内），放置放好后按熔接机右侧上端的黄色按键开始自动加热，大约40-60秒时间就会加热好，加热指示灯会自动熄灭。
加热好后不要急着拿出，待热
缩管晾一会定型后在取出。
如此这般，可以熔接另一根光纤。
