天正日照分析详细讲解教程

天正日照分析

详解

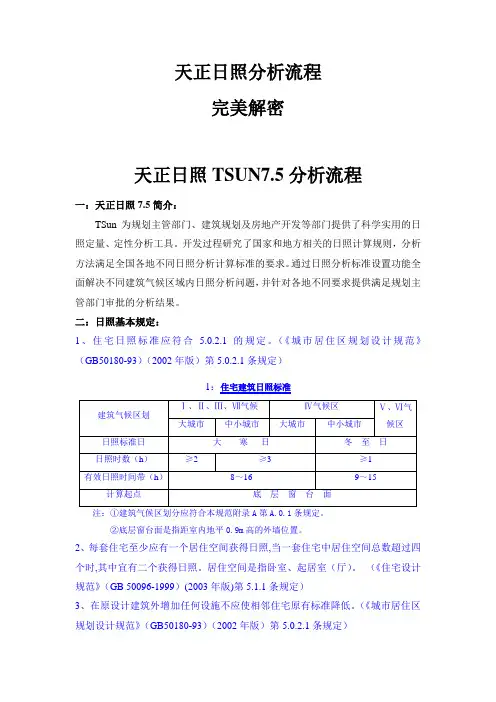

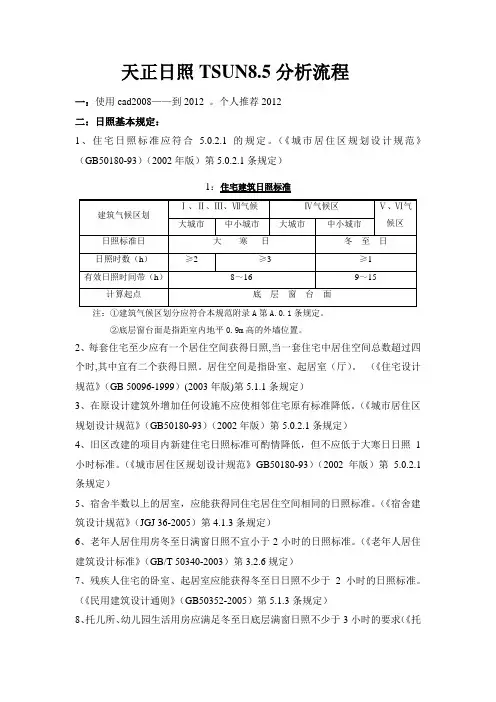

天正日照TSUN7.5分析流程

一：天正日照7.5简介：

TSun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具。开发过程研究了国家和地方相关的日照计算规则，分析方法满足全国各地不同日照分析计算标准的要求。通过日照分析标准设置功能全面解决不同建筑气候区域日照分析问题，并针对各地不同要求提供满足规划主管部门审批的分析结果。

二：日照基本规定：

1、住宅日照标准应符合 5.0.2.1的规定。（《城市居住区规划设计规》（GB50180-93）（2002年版）第5.0.2.1条规定）

1：住宅建筑日照标准

②底层窗台面是指距室地平0.9m高的外墙位置。

2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照。居住空间是指卧室、起居室（厅）。（《住宅设计规》（GB 50096-1999）(2003年版)第5.1.1条规定）

3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低。（《城市居住区规划设计规》（GB50180-93）（2002年版）第5.0.2.1条规定）

4、旧区改建的项目新建住宅日照标准可酌情降低，但不应低于大寒日日照1小时标准。（《城市居住区规划设计规》GB50180-93）（2002年版）第5.0.2.1条规定）

5、宿舍半数以上的居室，应能获得同住宅居住空间相同的日照标准。（《宿舍建筑设计规》（JGJ 36-2005）第4.1.3条规定）

6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准。（《老年人居住建筑设计标准》（GB/T 50340-2003）第3.2.6规定）

7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第5.1.3条规定）

8、托儿所、幼儿园生活用房应满足冬至日底层满窗日照不少于3小时的要求（《托儿所、幼儿园建筑设计规》（JGJ 39-87）第3.1.7条规定），其活动场地应有不少于1/2的活动面积在标准的建筑日照阴影线之外（《城市居住区规划设计规》（GB50180-93）（2002年版）附表A.0.3中规定）。中小学教学楼南向的普通教室冬至日底层满窗日照不应低于2小时（《中小学校建筑设计规》（GBJ 99-86）第2.3.6条规定）。

9、医院病房楼应满足冬至日日照不低于2小时的日照标准（《城市居住区规划设计规》（GB50180-93）（2002年版）附表A.0.3中规定）。

10、疗养院半数以上的疗养室应能获得冬至日不小于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第5.1.3条规定）

11、居住区（含小区与组团）的组团绿地应满足有不少于1/3的绿地面积在标准的建筑日照阴影线围之外。（《城市居住区规划设计规》（GB50180-93）（2002年版）第7.0.4.1条规定）

满足上述日照要求即视为日照符合国家标准。

三：分析流程：

1：设置-日照设置：

绘图单位：米或者毫米为单位都可。

地点：选择日照分析的区域。

标注当前设置如下：

当前标准：下拉菜单-配置管理器出现‘日照分析标准’如下设置：

有效日照设置、累计方法、日照窗分析、时间设置。根据不同地区的日照要求，设置不同的日照分析标准。

日照窗分析设置中：如图：

满窗日照分析：当某一时刻A和B两点同时有直射，即认定这一时刻整个窗户有有效日照。

窗台中点分析：当某一时刻窗的中点O有直射，即认定这一时刻整个窗户有有效日照。

精度设置：即误差值。

2、基本建模

先打开一总图，只保留建筑的外轮廓线。

红线为新建项目，红线外为已建项目，日照分析的结果，既要考虑新建的日照情况，更要考虑新建项目是否对已建有遮挡。

1：基本建模：

A：建筑高度

建筑高度（24000）：输入建筑的高度

建筑底标高（0）：建议选用相对高度为建筑底标高，以便后面分析容易辨别。可以设置所有建筑物中底标高最低的一个为0，其他底标高就往上加。

用建筑高度命令，把所有的要考虑的建筑平面图都执行一遍。

所得到下面的图：

B：窗户建模

有顺序插窗、两点插窗、快速插窗

建议用两点插窗，把建筑施工图附在总图下面，

如此栋房子有7层，就在重复层数设置为7层，窗台标高为此建筑物的建筑底标高+900mm的窗台高。若下面有商铺，窗台高为此建筑物的建筑底标高+900mm+商铺的层高。

把需要考虑日照的窗户都画出来，包括已建和新建。

（此图为例，因此只画一部分窗户）日照窗计算规则：

A

B计算

基

准

面

转角直角窗凸窗

计算基准面凹阳台计算基准面

半凸半凹阳台

计算基准面

半凸半凹阳台

计算基准面

凸阳台

不同形式的窗户、阳台有不同的计算基准面，绘制建筑轮廓时就直接画直线段。C:窗分户号：为了生成带有住户号的日照窗报表，可以把同属一套住宅的多个日照窗定义其所属的住户号，如把五层在501户中的某几个日照窗给出分户号名为“501”等，不参与日照计算的窗不必插入和定义。

D：建筑命名

需要计算为遮挡物与日照窗的建筑都要命名，属于一个建筑物的日照窗以及建筑的附属构件（屋顶、阳台）都要选中一起命名。名称可以为汉字、字母和数字。

E：建筑分组

建筑分组，一般分为已建建筑和新建建筑两组，这样分以便后面断定日照时间不满足是否为新建建筑的影响。名称可以为汉字、字母和数字。

F：坡地屋顶

任意坡顶：由封闭的任意形状PLINE线生成指定坡度的坡形屋顶，可采用对象编辑单独修改每个边坡的坡度，不支持布尔运算开洞功能。

人字坡顶：

以闭合的PLINE为屋顶边界生成人字坡屋顶和单坡屋顶。两侧坡面的坡度可具有不同的坡角，可指定屋脊位置与标高，屋脊线可随意指定和调整，因此两侧坡面可具有不同的底标高，除了使用角度设置坡顶的坡角外，还可以通过限定坡顶高度的方式自动求算坡角，此时创建的屋面具有相同的底标高。
