工程图尺寸标注简介
工程图尺寸标注简介
在电子工程中的应用
在电子工程中，工程图尺寸标注主要用于电路板的设计和制 造。
尺寸标注需要详细描述电路板上各个元件的位置、大小和间 距，以确保电路板的制造精度和元件的装配顺利。
在其他领域中的应用
工程图尺寸标注的应用还涉及到航空航天、船舶制造、汽 车制造等多个领域。
工程图尺寸标注简介
目录
• 尺寸标注的基本原则 • 尺寸标注的种类 • 尺寸标注的步骤 • 尺寸标注的注意事项 • 工程图尺寸标注的应用
01 尺寸标注的基本原则
尺寸标注的完整性
完整性
尺寸标注必须完整，不能遗漏任 何必要的尺寸信息。所有需要测 量和确定的尺寸都应在图样上标 注清楚。
示例
在机械工程图中，标注的尺寸应 包括长、宽、高三个方向的尺寸 ，以及必要的角度、半径、直径 等尺寸。
尺寸标注的清晰性
清晰性
尺寸标注应清晰可辨，易于理解。尺 寸线和尺寸数字应清晰、规整，易于 阅读。
示例
尺寸数字应采用标准字体，数字和字 母的高度应符合国家标准的有关规定 。同时，尺寸线应与视图轮廓线分离 ，避免在轮廓线上直接标注尺寸。
尺寸标注的准确性
准确性
尺寸标注应准确无误，不能有任何错误或歧义。标注的尺寸应与设计要求一致， 且与实际情况相符。
这些领域的工程图尺寸标注要求非常高，需要精确地描述 各个部件的尺寸和相对位置，以确保产品的安全性和性能 。
THANKS FOR WATCHING
感谢您的观看
机械制造中，工程图尺寸标注是至关 重要的环节，它能够准确表达零件的 大小、形状和相对位置，确保制造过 程中的精度和准确性。
尺寸标注需要遵循国际标准，使用统 一的符号和单位，以便于不同国家和 地区的工程师进行交流和合作。
尺寸标注深度符号
尺寸标注深度符号
摘要：
1.尺寸标注的概述
2.深度符号的定义与应用
3.尺寸标注深度符号的作用
4.尺寸标注深度符号的规范与使用
5.总结
正文：
一、尺寸标注的概述
尺寸标注是工程图中重要的组成部分，它能够清晰、准确地表达零件的尺寸和形状，指导零件的加工和装配。
尺寸标注通常包括线性尺寸、角度尺寸、圆弧尺寸等，是工程技术人员和工人进行生产制造的重要依据。
二、深度符号的定义与应用
深度符号是尺寸标注中的一种，用于表示零件的深度尺寸，通常用“→”表示。
在机械加工中，特别是孔的加工中，深度符号的应用十分广泛。
例如，加工一个孔，需要在图纸上标注孔的深度，这时就需要用到深度符号。
三、尺寸标注深度符号的作用
深度符号的主要作用是明确零件的深度尺寸，指导零件的加工，保证零件的尺寸精度和加工质量。
在机械制造中，尺寸标注的准确性直接影响产品的质量，因此，深度符号的正确使用至关重要。
四、尺寸标注深度符号的规范与使用
在工程图中，深度符号的使用需要遵循一定的规范。
首先，深度符号的箭头应指向被测尺寸，箭头方向应与尺寸线一致。
其次，深度符号的标注应清晰、明确，避免产生歧义。
最后，深度符号的尺寸数值应准确无误，以保证加工的精度。
五、总结
尺寸标注是工程图中重要的组成部分，深度符号是尺寸标注中的一种，用于表示零件的深度尺寸。
深度符号的应用可以指导零件的加工，保证加工质量，对于机械制造业来说具有重要的意义。
[整理]CATIA工程图尺寸标注 (2)
![[整理]CATIA工程图尺寸标注 (2)](https://img.taocdn.com/s3/m/994ce5f4d5bbfd0a795673c4.png)
-------------CATIA 工程图尺寸标注2008-02-01 09:20:37 作者： 来源：互联网 浏览次数：1 文字大小：【大】【中】【小】 简介： 工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的 工程图。
CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、 自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5 软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、 半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径 等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标 ，然后单击图上的直线，自动标注出 直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具 栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行， 则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则 可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大 小或尺寸样式等。
如图 8.50 所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
--------------------------图 8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
CAD工程图中的尺寸标注方法与技巧
CAD工程图中的尺寸标注方法与技巧在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。
在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时，可以使用一些技巧来确保标注的准确和美观。
例如，在选择终点时按住Shift 键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。
选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。
选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。
选择两条直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准确和美观。
4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基准点。
选择起点和终点时，可以使用吸附功能确保标注的准确。
选择基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注正确定位在曲线的最高点。
5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。
在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外，CAD软件通常还提供了一些高级的标注功能，例如标注式样的自定义、标注尺寸的文字样式和大小调整等。
大学课程工程图学基础第9讲-尺寸标注课件
5) 尺寸线相互平行时，应小尺寸在里，大尺寸在外。
6) 圆的尺寸 • 注在圆的视图上时: 尺寸线过中心，加“”表示直径； • 注在非圆视图上时: 同长度尺寸，加“”表示直径。
双箭头
150 直径可以注在圆视图上，也可以注在非圆视图上。 4
66
同心圆柱的直径尺寸，最好注在非圆的视图上。
4×
4×
不好！
本章作业： P75：1，2； P76：3，4； P81：2
1
三. 尺寸的基本规则
1. 尺寸要素
尺寸线 尺寸界线
数字
19
.尺寸界线—（细实线）表示尺寸的端点。
箭头宽b 长4b
} 2mm
}7mm
.尺寸线— （细实线，带箭头） •标注长度时，应平行于所注线段；
•在圆的视图上注半径、直径时，应过圆心。
1 2 3 4 5 R .尺寸数字
—文字、字母、符号，
字高 3.5 mm。
6 7 8 9 0 字体如右：
2
19 19
19
2. 标注规则
1) 长度单位: mm，不注出。
19
19
2) 数字在尺寸线的上方、或中断处。 19
3) 字头方向: 向上、或斜上方、或向正左。
4) 30度禁区内不直接注出，而是引出标注。
30° 19
19
字在左边，
易错！
头向左
3
30
20 15
15 0 30
9
3. 定位尺寸 —— 确定各基本体之间相对位置的尺寸
⑴ 基准
基准
基准
⑴ 一组孔的定位尺寸
⑵ 基准 基准
基准
⑵ 圆柱体的定位尺寸
10
4. 总体尺寸 —— 总长、总高、总宽 总体尺寸有时可能就是某形体的定形或定位尺寸，这时不
工程图的尺寸标注

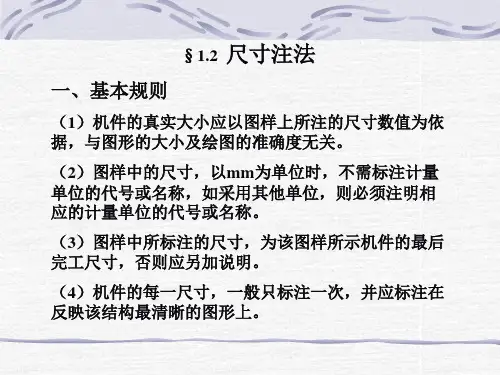

二、标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线、尺寸数字 三 个基本要素。
1、尺寸界线 尺寸界线要用细实线绘制，并应由图形的轮廓线、轴线
或对称中心线处引出。也可以利用轮廓线、轴线或对称中心 线作尺寸界线。
指出：
[关于教学手段] 1 、为了使学生掌握尺寸的三要素，利用电子课件 的优越性，分别将尺寸界线、尺寸线、尺寸数字 在平面图形中逐一显示，使学生明确正确的画法， 并感受到操作的全过程，从而突出本节内容的重 点。 2 、由于本节内容知识点较多，有各种常用尺寸的 注法需要学生掌握，这时教学中应抓住尺寸的三 要素，分别从尺寸界线、 尺寸线、尺寸数字三个
本节内容的重点是使学生掌握尺寸的三个要素，即 尺寸界线、尺寸线的正确画法，及尺寸数字正确注写。
[教材的难点] 1、 线性尺寸的数字方向的判断。 2 、尺寸线两端箭头规范画法的掌握。
[难点突破的方法] 1 、 用圆规作教具在黑板上演示不同位置的
手段，以鉴别各种不同位置线性尺寸的数字方 向。
2 、利用版画演示正确箭头的画法，另外还 可以在巡视指导过程中给学生面授，使学生正 确掌握。
18
2-ø6
30 50
3、尺寸数字
指出：
（1）尺寸数字标注在尺寸线的上方或中断处。 （2）尺寸数字不可被任何图线所通过，当不可避 免时，必须把图线断开。
（3）线性尺寸的数字方向应认真鉴别，不可把数 字方向弄反。
（4）在300区域内的尺寸数字，应引出标注。
三、常用的尺寸注法
1、线性尺寸
2、圆与圆弧
六、小结
1、基本规则 2、尺寸的三要素
（1）尺寸界线 （2）尺寸线 （3 Nhomakorabea尺寸数字 3、常用尺寸的标注方法。
工程图中尺寸标注
建筑工程施工标注
建筑工程施工标注是指在建筑工程图中，用特定的符号、文字和数字，对建筑物的构造、尺寸、材料、工艺、施工要求等内容进行说明和标注，以便于施工、监理和验收等环节的正确理解和执行。
建筑工程施工标注是建筑设计的重要补充，是施工过程中必不可少的指导文件。
建筑工程施工标注主要包括以下几个方面：1. 尺寸标注：尺寸标注是施工标注中最基本的内容，包括总尺寸、轴线尺寸、细部尺寸等。
尺寸标注应准确、清晰，便于施工人员理解和执行。
在标注尺寸时，应注意统一单位，一般采用毫米（mm）作为基本单位。
2. 构件名称和编号：构件名称和编号是对建筑物中各种构件进行标识和区分的重要手段。
构件名称应简明扼要，编号应具有唯一性和规律性。
编号一般采用字母和数字的组合，如梁编号为L-1-1，表示第一层第一根梁。
3. 材料和工艺标注：材料和工艺标注是对建筑物中使用的材料和施工工艺进行说明的重要内容。
标注应明确材料种类、规格、性能要求等，以便于施工人员正确选择和使用材料。
同时，还对施工工艺进行说明，如混凝土浇筑、防水处理等。
4. 施工要求标注：施工要求标注是对施工过程中的关键技术要求进行说明的内容。
包括施工顺序、施工方法、质量标准等。
如基础施工顺序、混凝土浇筑时间等。
5. 结构标高和倾斜度：结构标高和倾斜度标注是对建筑物中各部位的高度和倾斜度进行说明的内容。
包括结构标高、楼层标高、屋面标高等。
倾斜度标注一般用于斜屋面、坡道等部位。
6. 符号和图例：符号和图例是对建筑工程中特殊部位、构件和设备进行标识的内容。
包括消防、安全、卫生等标志，以及建筑设备如给排水、电气、暖通等专业的图例。
在建筑工程施工标注中，应注意以下几点：1. 标注应规范、清晰、一致，便于施工人员理解和执行。
2. 标注应与建筑设计图纸相一致，不得有误。
3. 标注应全面、详细，涵盖建筑物各方面的内容。
4. 标注应具有一定的灵活性，便于施工过程中根据实际情况进行调整。
5. 施工标注应由专业人员进行编制和审核，确保标注的准确性和可靠性。
(整理)CATIA工程图尺寸标注.
精品文档CATIA 工程图尺寸标注2008-02-01 09:20:37 作者： 来源：互联网 浏览次数：1 文字大小：【大】【中】【小】 简介： 工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的 工程图。
CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、 自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5 软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、 半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径 等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标 ，然后单击图上的直线，自动标注出 直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具 栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行， 则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则 可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大 小或尺寸样式等。
如图 8.50 所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
精品文档精品文档图 8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
工程图尺寸标注简介
图（ቤተ መጻሕፍቲ ባይዱ）
7
注意： ① 一般情况下，同一张图样中
只能采用一种尺寸终端形式。 尺寸线的终端采用斜线形式
时，尺寸线与尺寸界线必须相互垂直。 尺寸线必须单独画出，不能
用其它图线代替，也不能与其它图线 重合或画在其延长线上。
isplaying your vision!
8
尺寸线画法常见错误
尺寸线与其他 图线重合
式中l分别取lp，lw，lr
常用 Ra 的数值如下： 0.40；0.8；1.6；3.2；6.3；12.5；25；50；100等。
isplaying your vision!
在设计零件时，表面粗糙度数值的选择，是 根据零件在机器中的作用决定的。
总的原则是： 在保证满足技术要求的前提下，选用较大的 表面粗糙度数值！
尺寸的组成形式
图样上标注的每一 个尺寸，一般都由尺寸 界线、尺寸线和尺寸值 （包括阿拉伯数字、必 要的字母、符号及计量 单位）三部分组成
isplaying your vision!
⑴尺寸界线
尺寸界线用细实线绘制，并 应由图形的轮廓线、轴线或对 称中心线处引出。也可利用轮 廓线、轴线或对称中心线作尺 寸界线，如右图所示。
② 对于螺钉、铆钉的头部、 轴和手柄的端部等，在不致引起 误解的情况下，可省略符号“S”。
isplaying your vision!
⑸ 小尺寸
小尺寸是指没有足够位 置画箭头或注写尺寸数字的 尺寸，其标注方法见右图所 示。
在没有足够位置画箭 头或注写尺寸数字时，可将 箭头或数字布置在外面，也 可将箭头和数字都布置在外 面
isplaying your vision!
13
⑶ 角度尺寸
使用CAD绘制工程图中常用的标注方法
使用CAD绘制工程图中常用的标注方法在工程设计中，工程图是必不可少的一环。
而对于工程图的绘制，正确的标注方法是非常重要的。
本文将介绍使用CAD软件绘制工程图中常用的标注方法，并提供一些实用的技巧供大家参考。
一、尺寸标注1. 直线尺寸标注：在CAD软件中选择“标注”工具栏，点击“线性尺寸标注”。
然后按照所需要标注的直线进行选择，系统会自动将直线标注出来，并给出相应的尺寸数值。
2. 圆直径标注：选择“标注”工具栏的“直径尺寸标注”。
然后选择要标注直径的圆，系统会自动将直径标注出来。
3. 圆半径标注：选择“标注”工具栏的“半径尺寸标注”。
然后选择要标注半径的圆上的任意一点，系统会自动将半径标注出来。
4. 角度标注：选择“标注”工具栏的“角度尺寸标注”。
然后按照所需要标注的角进行选择，系统会自动将角度标注出来。
二、文字标注1. 单行文字标注：选择“文字”工具栏，点击“单行文字”，在所需位置点击鼠标，输入相应的文字。
可以设置文字的字体、大小、颜色等属性。
2. 多行文字标注：选择“文字”工具栏，点击“多行文字”，然后在所需位置点击鼠标，拖动鼠标绘制出文字框，输入相应的文字内容。
三、符号标注1. 直线、箭头标注：在CAD软件中选择“注释”工具栏，点击“直线”或“箭头”工具，然后按照所需位置绘制出直线或箭头。
2. 圆形标注：在CAD软件中选择“注释”工具栏，点击“圆”工具，然后按照所需位置绘制出圆形标注。
3. 矩形标注：在CAD软件中选择“注释”工具栏，点击“矩形”工具，然后按照所需位置绘制出矩形标注。
四、符号库的使用CAD软件提供了丰富的符号库，可以方便地添加各种常用标注。
在CAD软件中选择“导入符号库”，然后找到所需的符号库文件，点击导入即可。
然后在绘图中点击所需位置，系统会自动添加符号标注。
五、标注布局技巧1. 标注的布局要简洁清晰，避免过于拥挤，以便于阅读和理解。
2. 尺寸标注可以在CAD软件中选择“标注”工具栏的“尺寸样式”，选择合适的样式进行标注。
SolidWorks工程图尺寸与注解
工程图打印设置
01
02
03
选择打印机
选择合适的打印机，确保 打印质量和速度。
设置打印参数
设置打印方向、纸张大小、 打印比例等参数，以满足 不同需求。
打印预览
在打印之前进行预览，检 查打印设置是否正确。
工程图打印
打印工程图
按照预定的设置打印工程图，确保图纸清晰、准确。
打印多份工程图
根据需要，可以一次打印多份工程图，便于分发给相 关人员。
添加方式
在工程图模式下，选择符号工具栏中的焊接符号工具，在 绘图区域中点击确定焊接符号的位置，选择所需的焊接符 号类型即可。
格式设置
可以通过修改符号样式来调整焊接符号的大小、颜色等格 式。
04
工程图模板定制
模板定制的必要性
提高绘图效率
通过定制模板，可以预先设置好常用的绘图参数、视图配置和标注样式，减少重复设置的 时间，提高绘图效率。
02
它通常由一组视图、尺寸、注解 和公差等元素组成，用于指导制 造和检验过程。
工程图的用途
工程图是产品设计和制造过程中 的重要沟通工具，用于传递设计
信息给生产部门和供应商。
它提供了详细的产品规格和要求， 确保制造过程中的准确性和一致
性。
工程图还用于产品检验和质量控 制，以确保最终产品的符合设计
要求。
实例一：简单零件的工程图绘制
01
在工程图模块中创建一个新的工程图文件，选择适 当的视图方向和比例。
02
使用尺寸工具添加必要的尺寸标注，确保准确表达 零件的尺寸和形状。
03
使用注解工具添加文字说明和表面处理要求等信息。
实例二：复杂零件的工程图绘制
• 总结词：详细展示复杂零件的工 程图绘制过程
工程图学基础课件-尺寸标注
数字高度3.5毫米
16 10
尺寸界线 尺寸线
20 35
平行
最好7<L<10
尺寸界线超出箭头约2毫米
尺寸线不能用其它图线代替，也不得与其它 图线重合。
标注线性尺寸时尺寸线必须与所标注的 线段平行。
尺寸界线由图形的轮廓线、轴线或对称中
心线引出，也可以利用轮廓线、轴线或对
称中心线作尺寸界线。
64
轴线
20
轮廓线
45 48 68
80 100
尺寸线注法
尺寸线不能和任何线相交
多余标注
一般数字应注在尺寸线的上方，也可注在尺 寸线的中断处。
水平方向 字头向上
340
数字在尺寸线上
数字在尺寸线中断处 340
Ф190 Ф190
垂直方向 字头向左
垂直方向 字头向左
线性尺寸数字的方向
尽可能避免在 30°内标注尺寸
30°
16
16
尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
16
10
无法避免 时标注图
16
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸
⑴ 尺寸线应画成圆弧，其圆心是该角的顶
点。尺寸界线沿径向引出。圆弧的半径则
根据图中的需要确定。
角度数字一
律水平书写
60°
90°
25° 5°
1.2 标注尺寸的基本要求与规则
一、标注尺寸的基本要求
正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺
寸，不遗漏，不重复。 清晰：
尺寸布置要整齐、清晰，便于阅读。
合理： 标注的尺寸要符合设计要求及工 艺要求。
CATIA工程图尺寸标注资料
CA TIA工程图尺寸标注2008-02-01 09:20:37 作者：来源：互联网浏览次数：1 文字大小：【大】【中】【小】简介：工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
操作步骤如下：以曲轴的工程图为例。
CAD工程图的标准符号与标记
CAD工程图的标准符号与标记在CAD软件中，工程图是非常关键的一部分，它能够直观地展现出物体的形状、结构和尺寸信息。
为了能够更好地理解和解读这些工程图，我们需要熟悉一些标准符号与标记。
本文将针对CAD工程图的标准符号与标记进行详细介绍。
1. 尺寸标注：尺寸标注是工程图上最常见的一种标记方式，用来表示物体的尺寸大小。
常见的尺寸标注符号包括直线、箭头和数字，通过这些符号的组合，可以清晰地表示出物体的长度、宽度和高度等尺寸信息。
2. 图形标记：在工程图中，一些常见的图形标记可以用来表示不同的形状和特性。
例如，实线用于表示实体物体的轮廓，虚线用于表示虚拟物体或隐藏的轮廓，波浪线用于表示表面的光洁度，等等。
熟悉这些图形标记能够帮助我们更好地理解工程图上的信息。
3. 比例尺：比例尺是用于表示工程图上的缩放比例的标记。
通常在工程图的一角标注上比例尺，例如“1:50”，表示实际尺寸与绘图尺寸的比例关系。
比例尺的标记是非常重要的，它能够帮助我们准确地了解工程图上物体的实际尺寸。
4. 符号：工程图中常用的符号有很多种类，例如电气图中的电线符号、液压图中的阀门符号、流程图中的箭头符号等。
这些符号都有其特定的含义和用途，熟悉这些符号能够帮助我们更好地理解工程图上的信息，并能够准确地进行设计和制造。
5. 标题与说明：工程图中的标题和说明也是非常重要的标记方式。
通过标题和说明，我们可以了解到工程图的名称、使用范围、制图人员等相关信息。
标题和说明的标记通常出现在工程图的上方或下方，通过这些标记能够帮助我们更准确地理解和运用工程图。
6. 每个标准符号和标记在CAD软件中都有其对应的绘制方法和命令。
在进行CAD绘图的过程中，我们需要根据实际需要选择合适的标记方式，并在绘图过程中正确地使用这些标记。
正确地应用标准符号与标记能够提高CAD绘图的准确性和专业性，确保工程图的有效传达和应用。
通过学习和掌握CAD工程图的标准符号与标记，我们能够更好地理解和解读工程图上的信息，并能够准确地进行设计和制造。
第四章 工程图中尺寸及文本标注
图4-14 平面图形的尺寸标注
表4-1 常见平面图形的尺寸标注
§4.4 立体的尺寸标注
图形只能表达形体的结构形状，各部分结构的大小及相互位置需用标 注尺来解决。
• 基本体的尺寸标注 • 集合体的尺寸标注
基本体的尺寸标注
基本体一般要标注长、宽、高三个方向的尺寸。在图4-15中，长方体标 注了长、宽、高；正六棱柱只需标注对面距（或对角距）以及柱高；四棱 台可标注上、下两个底面的形状尺寸和高度。有些基本体标注尺寸后，可 以减少视图，如圆柱、圆锥、球等回转体。
图4-15 基本体的尺寸标注
对于具有截平面和缺口的基本体，除了注出基本体的尺寸外，还要 注出确定截平面位置的尺寸，如图4-16所示。截平面对于基本体的相对位 置确定以后，立体表示的截交线形状也就完全确定，因此，不可标注截交 线的尺寸。
正确
错误
正确
错误
图4-16 基本体截切后的尺寸标注
四、组合体表面具有相贯线和截交线时的尺 寸标注 错误 50 50
图4-5 圆及圆弧尺寸标注
h尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿 径向引出。 h角度数字一律水平注写。
90° 60° 25° 5°
3.直径和半径尺寸的注法
h整圆或大于半圆的圆弧一般标注直径尺寸，并在数值 前加“φ”。
f10 f10
f5
f5
3.直径和半径尺寸的注法
h标注半径尺寸时，应在尺寸数字前加注符号“R ” 。
图4-8 对称图形尺寸标准示例
(七) 正方形结构的标注
断面为正方形时，可在边长尺寸数字前加注符号“”或用14×14替 代“14”，如图4-9所示，图中相交的两细实线是平面符号。
图4-9 正方形结构的尺寸标准示例
