墙、楼板、门等都具有隔断烟气传播的作用 。
2020/5/3
防烟分区，在设置排烟措施的过道、房间中用 隔墙或其他措施(可以阻挡和限制烟气的流动)分 隔的区域。防烟分区在防火分区中分隔；每个防 烟分区的建筑面积不宜超过500㎡；通常按楼层 划分防烟分区；特殊用途场所单独划分防烟分区 。
2020/5/3
2020/5/3
• 挡烟隔墙 走廊两侧的隔墙、面积超过100m2的房间隔墙、贵重设备房间隔墙、火 灾危险性较大的房间隔墙以及病房等房间隔墙，均应砌至梁板底部，不 留缝隙，以阻止烟火流窜蔓延，不致使灾情扩大 。
2020/5/3
2 排烟
排烟的部位有两类：着火区和疏散通道。着火 区排烟的目的是将火灾发生的烟气(包括空气受热膨 胀的体积)排到室外，降低着火区的压力，不使烟气 流向非着火区，以利于着火区的人员疏散及救火人 员的扑救。对于疏散通道的排烟是为了排除可能侵 入的烟气，以保证疏散通道无烟或少烟，以利于人 员安全疏散及救火人员通行。
制冷剂分为：无机化合物、有机化合物、混合工质。
2020/5/3
目录
13 通风空调基础知识 2 通风空调施工图识读
3 通风空调设备
Hale Waihona Puke Baidu
2020/5/3
Back
1 通风与空调基础知识
1.1通风系统的分类、组成及原理
1.1.1通风的任务和意义
创造良好的空气环境条件（如温度、湿度、空 气流速、洁净度等），对保障人们的健康、提高劳 动生产率、保证产品质量是必不可少的。这一任务 的完成，就是由通风和空气调节来实现的。
却方法的生产过程中，需使用载冷剂来传送冷量。载冷 剂起到了运载冷量的作用，故又称为冷媒。常用载冷剂 有水、盐水、有机物
2.制冷剂 制冷剂又称制冷工质。它是在制冷系统中不断循环并通
过其本身的状态变化以实现制冷的工作物质。制冷剂在 蒸发器内吸收被冷却介质（水或空气等）的热量而汽化 ，在冷凝器中将热量传递给周围空气或水而冷凝。
2020/5/3
13
12
10
14
空 调 房 间 9
8
空 调 房 间
16 17
15
11 2
7
2020/5/3
12 3 4
5
6 来 自 热 源 热 水 回 水 管
来 自 热 源 热 水 供 水 管
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
棚内，其下垂有效高度应从楼板底面起算；当顶棚材料为可燃材料 时，挡烟垂壁的有效高度仍按顶棚面起算，但挡烟垂壁或挡烟隔墙 应向上延伸，穿过顶棚面，并紧贴在非燃烧体楼板或顶板上，必须 完全隔断，使顶棚内实现隔烟。这样，一旦顶棚烧毁，挡烟垂壁仍 能起到有效的防烟作用；当顶棚材料为非燃烧材料或难燃烧材料时 ，挡烟垂壁的有效高度只按顶棚面起算即可，而挡烟垂壁或挡烟隔 墙也只紧贴顶棚面即可，不必完全隔断。 • 挡烟梁作为顶棚构造的一个组成部分，在顶棚某处下垂一梁式构造 ，其高度应超过挡烟垂壁的有效高度，而宽度应小于顶棚总宽度的 十分之一。 • 防烟吊顶是利用吊顶本身下垂的结构部分起隔烟作用，因此要求下 垂部分的有效高度应超过挡烟垂壁的有效高度。
2020/5/3
1.2民用建筑防、排烟系统的分类、组成及原理
1.2.1建筑火灾烟气的特性 毒害性、高温危害、遮光作用
1.2.2火灾烟气控制原则 烟气控制的主要目的是在建筑物内创造无烟
或烟气含量极低的疏散通道或安全区。烟气控制 的实质是控制烟气合理流动，使烟气不流向疏散 通道、安全区和非着火区，而向室外流动。主要 方法有隔断或阻挡、疏导排烟和加压防烟。 1 隔断或阻挡
• 防烟分区的隔烟部位：设定在走廊和房间之间；设定在走廊中某处 ；设定在走廊和楼梯间前室之间；设定在楼梯间前室和楼梯间之间 。
• 挡烟垂壁的设置要求 挡烟垂壁的设置应与顶棚的构造相适应，这样才能起到有效的
防烟作用，具有代表性的有如下几种： 顶棚高度不同时，挡烟垂壁的下垂有效高度应从较低的顶棚面
上起算； 对于格栅式顶棚，由于本身不隔烟，所以挡烟垂壁应设置在顶
根据换气方法不同可分为排风和送风。排风是在局部地 点或整个房间把不符合卫生标准的污染空气直接或经过处理 后排至室外；送风是把新鲜或经过处理的空气送入室内。
此外，如果按照系统作用的范围大小还可分为全面通风 和局部通风两类。通风方法按照空气流动的作用动力可分为 自然通风和机械通风两种。
其中机械通风中根据有害物分布的情况，按照系统作用 范围大小分为局部通风和全面通风。
通风是利用室外空气（称为新鲜空气或新风） 来置换建筑物内的空气（简称室内空气），以改善 室内空气品质。
通风的功能主要有： 提供人呼吸所需要的氧气 ；稀释室内污染物或气味；排除室内工艺过程产生 的污染物；除去室内多余的热量(称余热)或湿量(称 余湿)；提供室内燃烧设备燃烧所需的空气。
2020/5/3
1.1.2通风系统的分类
优先采用自然排烟，有两种方式：一是利用外 窗或专设的排烟口排烟；二是利用竖井排烟。
2020/5/3
也可采用机械排烟。对于某些重点地区应 当采用加压防烟。
2020/5/3
2020/5/3

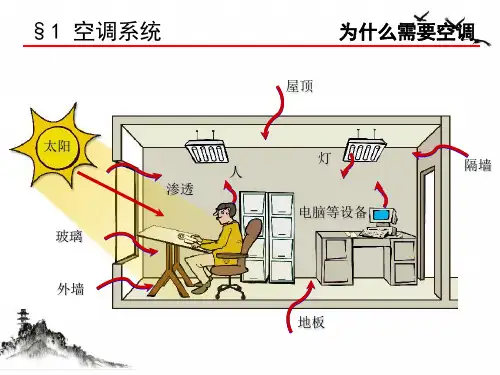

1.3 空调系统的分类、组成及原理 实现对某一房间或空间内的温度、湿度、洁净
度和空气流速等进行调节和控制，并提供足够量的 新鲜空气的方法叫做空气调节，简称空调。空调可 以实现对建筑热湿环境、空气品质全面进行控制， 它包含了采暖和通风的部分功能。 1.3.1空调系统的分类
1.按承担室内冷热湿负荷的介质分类
2020/5/3
2.按空气处理设备的集中程度分类 集中式、半集中式、分散式
3.根据集中式系统处理空气来源分类
4.按空调系统用途或服务对象不同分类 舒适性、工艺性、洁净性
2020/5/3
1.3.2空调系统的组成
• 处理、输送 、分配、辅 助
2020/5/3
Back
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
1.3.3空调制冷原理
2020/5/3
Back
2020/5/3
2020/5/3
2020/5/3
2020/5/3
1.3.4制冷剂和载冷剂
1.载冷剂 在盐水制冰、冰蓄冷系统、集中空调等需要采用间接冷
2020/5/3
防烟分区，在设置排烟措施的过道、房间中用 隔墙或其他措施(可以阻挡和限制烟气的流动)分 隔的区域。防烟分区在防火分区中分隔；每个防 烟分区的建筑面积不宜超过500㎡；通常按楼层 划分防烟分区；特殊用途场所单独划分防烟分区 。
2020/5/3
2020/5/3
• 挡烟隔墙 走廊两侧的隔墙、面积超过100m2的房间隔墙、贵重设备房间隔墙、火 灾危险性较大的房间隔墙以及病房等房间隔墙，均应砌至梁板底部，不 留缝隙，以阻止烟火流窜蔓延，不致使灾情扩大 。
2020/5/3
2 排烟
排烟的部位有两类：着火区和疏散通道。着火 区排烟的目的是将火灾发生的烟气(包括空气受热膨 胀的体积)排到室外，降低着火区的压力，不使烟气 流向非着火区，以利于着火区的人员疏散及救火人 员的扑救。对于疏散通道的排烟是为了排除可能侵 入的烟气，以保证疏散通道无烟或少烟，以利于人 员安全疏散及救火人员通行。
制冷剂分为：无机化合物、有机化合物、混合工质。
2020/5/3
目录
13 通风空调基础知识 2 通风空调施工图识读
3 通风空调设备
Hale Waihona Puke Baidu
2020/5/3
Back
1 通风与空调基础知识
1.1通风系统的分类、组成及原理
1.1.1通风的任务和意义
创造良好的空气环境条件（如温度、湿度、空 气流速、洁净度等），对保障人们的健康、提高劳 动生产率、保证产品质量是必不可少的。这一任务 的完成，就是由通风和空气调节来实现的。
却方法的生产过程中，需使用载冷剂来传送冷量。载冷 剂起到了运载冷量的作用，故又称为冷媒。常用载冷剂 有水、盐水、有机物
2.制冷剂 制冷剂又称制冷工质。它是在制冷系统中不断循环并通
过其本身的状态变化以实现制冷的工作物质。制冷剂在 蒸发器内吸收被冷却介质（水或空气等）的热量而汽化 ，在冷凝器中将热量传递给周围空气或水而冷凝。
2020/5/3
13
12
10
14
空 调 房 间 9
8
空 调 房 间
16 17
15
11 2
7
2020/5/3
12 3 4
5
6 来 自 热 源 热 水 回 水 管
来 自 热 源 热 水 供 水 管
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
棚内，其下垂有效高度应从楼板底面起算；当顶棚材料为可燃材料 时，挡烟垂壁的有效高度仍按顶棚面起算，但挡烟垂壁或挡烟隔墙 应向上延伸，穿过顶棚面，并紧贴在非燃烧体楼板或顶板上，必须 完全隔断，使顶棚内实现隔烟。这样，一旦顶棚烧毁，挡烟垂壁仍 能起到有效的防烟作用；当顶棚材料为非燃烧材料或难燃烧材料时 ，挡烟垂壁的有效高度只按顶棚面起算即可，而挡烟垂壁或挡烟隔 墙也只紧贴顶棚面即可，不必完全隔断。 • 挡烟梁作为顶棚构造的一个组成部分，在顶棚某处下垂一梁式构造 ，其高度应超过挡烟垂壁的有效高度，而宽度应小于顶棚总宽度的 十分之一。 • 防烟吊顶是利用吊顶本身下垂的结构部分起隔烟作用，因此要求下 垂部分的有效高度应超过挡烟垂壁的有效高度。
2020/5/3
1.2民用建筑防、排烟系统的分类、组成及原理
1.2.1建筑火灾烟气的特性 毒害性、高温危害、遮光作用
1.2.2火灾烟气控制原则 烟气控制的主要目的是在建筑物内创造无烟
或烟气含量极低的疏散通道或安全区。烟气控制 的实质是控制烟气合理流动，使烟气不流向疏散 通道、安全区和非着火区，而向室外流动。主要 方法有隔断或阻挡、疏导排烟和加压防烟。 1 隔断或阻挡
• 防烟分区的隔烟部位：设定在走廊和房间之间；设定在走廊中某处 ；设定在走廊和楼梯间前室之间；设定在楼梯间前室和楼梯间之间 。
• 挡烟垂壁的设置要求 挡烟垂壁的设置应与顶棚的构造相适应，这样才能起到有效的
防烟作用，具有代表性的有如下几种： 顶棚高度不同时，挡烟垂壁的下垂有效高度应从较低的顶棚面
上起算； 对于格栅式顶棚，由于本身不隔烟，所以挡烟垂壁应设置在顶
根据换气方法不同可分为排风和送风。排风是在局部地 点或整个房间把不符合卫生标准的污染空气直接或经过处理 后排至室外；送风是把新鲜或经过处理的空气送入室内。
此外，如果按照系统作用的范围大小还可分为全面通风 和局部通风两类。通风方法按照空气流动的作用动力可分为 自然通风和机械通风两种。
其中机械通风中根据有害物分布的情况，按照系统作用 范围大小分为局部通风和全面通风。
通风是利用室外空气（称为新鲜空气或新风） 来置换建筑物内的空气（简称室内空气），以改善 室内空气品质。
通风的功能主要有： 提供人呼吸所需要的氧气 ；稀释室内污染物或气味；排除室内工艺过程产生 的污染物；除去室内多余的热量(称余热)或湿量(称 余湿)；提供室内燃烧设备燃烧所需的空气。
2020/5/3
1.1.2通风系统的分类
优先采用自然排烟，有两种方式：一是利用外 窗或专设的排烟口排烟；二是利用竖井排烟。
2020/5/3
也可采用机械排烟。对于某些重点地区应 当采用加压防烟。
2020/5/3
2020/5/3
1.3 空调系统的分类、组成及原理 实现对某一房间或空间内的温度、湿度、洁净
度和空气流速等进行调节和控制，并提供足够量的 新鲜空气的方法叫做空气调节，简称空调。空调可 以实现对建筑热湿环境、空气品质全面进行控制， 它包含了采暖和通风的部分功能。 1.3.1空调系统的分类
1.按承担室内冷热湿负荷的介质分类
2020/5/3
2.按空气处理设备的集中程度分类 集中式、半集中式、分散式
3.根据集中式系统处理空气来源分类
4.按空调系统用途或服务对象不同分类 舒适性、工艺性、洁净性
2020/5/3
1.3.2空调系统的组成
• 处理、输送 、分配、辅 助
2020/5/3
Back
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
2020/5/3
1.3.3空调制冷原理
2020/5/3
Back
2020/5/3
2020/5/3
2020/5/3
2020/5/3
1.3.4制冷剂和载冷剂
1.载冷剂 在盐水制冰、冰蓄冷系统、集中空调等需要采用间接冷
