AA 模拟A/DC模拟信号到数字信号的转换A/L音频/逻辑板AAFPCB音频电路板AB 地址总线ab 地址总线accessorier 配件ACCESSORRIER 配件ADC(A/O)模拟到数字的转换adc 模拟到数字的转换ADDRESS BUS地址总线AFC 自动频率控制afc 自动频率控制AFC自动频率控制AFMS 来音频信号afms 来自音频信号AFMS来音频信号AFPCB 音频电路板AF音频信号AGC 自动增益控制agc 自动增益控制AGC自动增益控制aged 模拟地AGND 模拟地AGND模拟地ALARM 告警alarm 告警ALC 自动电平控制ALEV 自动电平AM 调幅AMP 放大器AMP放大器AM调幅ANT 天线ANT/SW 天线开关ant 天线Anternna天线antsw 天线开关ANTSW天线切换开关ANT天线APC 自动功率控制APC/AOC自动功率控制ARFCH 绝对信道号ASIC 专用接口集成电路AST-DET 饱和度检测ATMS 到移动台音频信号atms 到移动台音频信号ATMS到移动台音频信号AUC 身份鉴定中心AUDIO 音频AUDIO音频AUTO自动AUX辅助AVCC音频处理芯片A模拟信号b+ 内电路工作电压BALUN平衡于一不平衡转换BAND-SEL频段选择/切换BAND频段Base band基带(信号)base 三极管基极batt+ 电池电压BDR接收数据信号Blick Diagram方框图BPF带通滤波器BUFFER缓冲放大器BUS通信总线buzz 蜂鸣器CCALL 呼叫CARD 卡Carrier载波调制CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号CDMA 码分多址cdma 码分多址CEPT 欧洲邮电管理委员会CH 信道CHAGCER 充电器CHECK 检查CIRCCITY 整机Circuit Diagram电路原理图CLK 时钟CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola 手机)COBBA音频IC(诺基亚系列常用)COL 列COLLECTOR 集电极CONTROL 控制control 控制CP 脉冲、泵CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平CPU 中央处理器cpu 中央处理器CS 片选CTL-GSM频段控制信号d b 数据总线D/AC数字信号到模拟信号的转换d 数字dac 数字到模拟的转换dcin 外接直流电愿输入DCS-CS发射机控制信号:控制TXVCO与I/Q调制器DDI数据接口电路DECIPHRIG解秘DEINTERLEARING去交织DET检测dfms 来数据信号dgnd 数字地Diplex双工滤波器Direct Coner Siorl Lionear Receicer直接变换的线性接收机dsp 数字信号处理器DSP数字信号处理器dtms 到数据信号DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔EEarph 耳机EEPROM 电擦除可编程只读存储器EIR 设备号寄存器EL 发光EMITTER 发射极emitter 三极管发射极EMOD Demodu Laticon解调EN 使能EN 使能、允许、启动en 使能ENAB 使能EPROM 电编程只读存贮器ERASABLE 可擦的ETACS 增强的全接入通信系统etacs 增强的全接入通信系统EXT 外部EXT 外部ext 外部的FBUS处接通信接口信号线fdma 频分多址feed back 反馈fh 跳频FILFTER滤波器fl 滤波器fm 调频from 来自于gain 增益GAIN增益Gen Out信号发生器gnd 地GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制hook 外接免提状态II 同相支路I/O 输入/输出I/O输入/输出i/o输入输出i 同相支路IC 集成电路ICTRL 供电电流大小控制端ictrl 供电电流大小控制端IF 中频if 中频IFLO中频本振IF中频IMEI 国际移动设备识别码IN 输入INSERT CARD 插卡INT 中断int 中断Interface界面,电子电路基础知识2,接口ISDN 综合业务数字网I同相支路LayoutPCB元件分布图LCDCLK显示器时钟led 发光二极管LOCK锁定loop fliter 环路滤波器LO本振LPF低通滤波器lspctrl 扬声器控制MMAINVCO主振荡器(Motorola) MCC 移动国家码MCLK 主时钟mclk 主时钟MCLK主时钟MCLK主时钟MDM 调制解调MDM调制解调器(Motorola手机) MENU 菜单MF 陶瓷滤波器MIC 话筒mic 送话器MISO主机输入从机输出(Motorola) MIX 混合Mixed Second第二混频信号MIXER SECOND 第二混频信号MIX混频器MOD 调制信号mod 调制信号MODEM调制解调器MODFreq调制频率MODIN 调制I信号负modin 调制i信号负MODIN调制I信号负MODIP 调制I信号正MODIP调制I信号正MODQN 调制Q信号负MODQN调制Q信号负MODQP 调制Q信号正MODQP调制Q信号正MOD调制MOD调制信号MOEM调制解调器DM mopip 调制i信号正MOSI主机输出从机输入(Motorola) MS 移动台MSC 移动交换中心MSIN 移动台识别码MSK 最小移频键控MSRN 漫游MUTE 静音mute 静音NNAM 号码分配模块NC 空、不接NO NETWORK 无网络ofst 偏置on 开onsrq 免提开关控制PA 功率放大器PADRV功率放大器驱动PCB板图PCM脉冲编码调制PD/PH相位比较器pll 锁相环PLL锁相环PLL锁相环路powcontrol 功率控制POWCONTROL功率控制Power Supply电源系统powlev 功率级别POWLEV功放级别PURX复位信号(NOKIA)pwrsrc 供电选择QQ uadrature modulalion正交调制Q 正交支路Q 正交支路q 正交支路RRACH 随机接入信道RADIO射频本振RAM 随机存储器ram 随机储存器(暂存)RD 读Receiver收信机REF 参考、基准ref 参考RESET 复位reset 复位RF PCB 射频板RF 射频rf 射频RFADAT 射频频率合成器数据rfadat 射频频率合成数据RFADAT射频频率合成器数据RFAENB 射频频率合成器启动rfaenb 射频频率合成启动RFAENB射频频率合成器启动RFConnector射频接口RFI 射频接口RFIN/OFF高频输入/输出ROM 只读存储器ROW 行RSSI 场强RSSI 接收信号强度指示rssi 接收强度指示RSSI接收信号强度指示RX 接收rx 接收RX-ACQ接收机数据传输请求信号RXEN接收使能RXIFN 接收中频信号负rxifn 接收中频信号负RXIFN接收中频信号负RXIFP 接收中频信号正rxifp 接收中频信号正RXIFP接收中频信号正RXIN接收I信号负RXIN接收输出RXIP接收I信号正RXI接收基带信号(同相) RXON 接收开rxon 接收开RXON接收机启动/开关控制RXOUT接收输出RXQN接收Q信号负RXQP接收Q信号正RXQ接收基带信号(正交) RXVCO 收信压控振荡器RX接收sat-det 饱和度检测saw 声表面波滤波器SAW声表面波滤波器SF超级滤波器SHFVCO专用射频VCO(NOKIA) SLEEPCLK睡眠时钟SMOC数字信号处理器spi 串行外围接口spk 扬声器SUPLEX双工器作用相当于天线开关sw 开关swdc 末调整电压SW开关synclk 频率合成器时钟SYNCLK频率合成器时钟syndat 频率合成器数据SYNDAT频率合成器数据SYNEN频率合成器启动/使能synstr 频率合成器启动SYNSTR频率合成器启动SYNTCON频率合成器开/关synton 频率合成器开/关TTACS 全接入移动通信系统TCH 话音通道TDMA 时分多址tdma 时分多址TEMP 温度监测temp 温度监测TEST 测试TP 测试点tp 测试点 tx 发送Transmitter发信机TRX 收发信机TX EN 发送使能tx en 发送使能TX 发送TX 发信TXC 发信控制TX-DEY-OUT发射时序控制输出TXENT发射供电TXEN发射使能TXEN发送使能TX-IF 发信中频TXIN发送I信号负TXIP发送I信号正TXI发射基带信号TXON 发送开txon 发送开TXON发送开TXOUT发射输出TXPWR发射功率TXQN发送Q信号负TXQP发送Q信号正TXQ发射基带信号TXRF发射射频TXVCO 发信压控振荡器txvco 发送压控振荡器频率控制UHFVCO超高频/射频VCOUHF超高频段UI用户接口BSIC专用集成电路UREGISTERED未注册vbatt 电池电压vcc 电愿VCO 压控振荡器vco 压控振荡VCTCXO温补压控振荡器vcxocont 基准振荡器频率控制VHFVCO甚高频/中频VCOvpp 峰峰值vppflash flash 编程控制vrpad 调整后电压vswitch 开关电压WWATCH DOG 看门狗WATCHDOG看门狗信号WCDMA 宽带码分多址WD-CP 看门狗脉冲WDG看门狗(维持信号电压) WDOG 看门狗WR 写逻辑音频电路射频电路电路图中常用的英文缩写的中文解释电子知识UHF超高频段UREGISTERED未注册SW开关UI用户接口BSIC专用集成电路BAND频段BAND-SEL频段选择/切换BUFFER缓冲放大器BUS通信总线DET检测Circuit Diagram电路原理图Blick Diagram方框图PCB板图LayoutPCB元件分布图Receiver收信机Transmitter发信机Interface界面,电子电路基础知识2,接口Power Supply电源系统射频电路A模拟信号AFC自动频率控制AGC自动增益控制APC/AOC自动功率控制AGND模拟地ANT天线ANTSW天线切换开关AM调幅BPF带通滤波器CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔DCS-CS发射机控制信号:控制TXVCO与I/Q调制器FILFTER滤波器Gen Out信号发生器GAIN增益GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Second第二混频信号PA 功率放大器PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCO VHFVCO甚高频/中频VCO SHFVCO专用射频VCO(NOKIA) VCO 压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO主振荡器(Motorola)MIX混频器Anternna天线RFConnector射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lionear Receicer 直接变换的线性接收机Carrier载波调制POWCONTROL功率控制POWLEV功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDAT频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX 发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助AVCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用) Base band基带(信号)BDR接收数据信号CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola手机) DEINTERLEARING去交织DECIPHRIG解秘I同相支路I/O输入/输出MODEM调制解调器MCLK主时钟MDM调制解调器(Motorola手机) MISO主机输入从机输出(Motorola) MOD调制信号MODIN调制I信号负MODIP调制I信号正MODQN调制Q信号负MODQP调制Q信号正MOSI主机输出从机输入(Motorola) PCM脉冲编码调制Q uadrature modulalion正交调制Q 正交支路SMOC数字信号处理器WATCHDOG看门狗信号WDG看门狗(维持信号电压)A/DC模拟信号到数字信号的转换AF音频信号CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号D/AC数字信号到模拟信号的转换DDI数据接口电路EMOD Demodu Laticon解调DSP数字信号处理器FBUS处接通信接口信号线MCLK主时钟MOD调制MOEM调制解调器DMPD/PH相位比较器PLL锁相环PURX复位信号(NOKIA) SLEEPCLK睡眠时钟LCDCLK显示器时钟ab》地址总线accessorier》配件adc》模拟到数字的转换afc》自动频率控制agc》自动增益控制aged》模拟地afms》来自音频信号alarm》告警ant》天线antsw》天线开关atms》到移动台音频信号base》三极管基极batt+》电池电压b+》内电路工作电压buzz》蜂鸣器cdma》码分多址control》控制cpu》中央处理器d》数字dac》数字到模拟的转换d b》数据总线dcin》外接直流电愿输入dgnd》数字地dtms》到数据信号dfms》来数据信号dsp》数字信号处理器emitter》三极管发射极en》使能etacs》增强的全接入通信系统ext》外部的feed back》反馈fdma》频分多址fh》跳频fl》滤波器fm》调频from》来自于gain》增益gnd》地hook》外接免提状态i》同相支路if》中频int》中断i/o输入输出ictrl》供电电流大小控制端led》发光二极管loop fliter》环路滤波器lspctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器(暂存)ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syndat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA模拟AB地址总线ACCESSORRIER配件ADC(A/O)模拟到数字的转换ADDRESS BUS地址总线AFC自动频率控制AGC自动增益控制AGND模拟地AFMS来音频信号ALARM告警ALEV自动电平ALC自动电平控制AM调幅AMP放大器ANT天线ANT/SW天线开关APC自动功率控制ARFCH绝对信道号AFPCB音频电路板ATMS到移动台音频信号ASIC专用接口集成电路AST-DET饱和度检测AUC身份鉴定中心AUDIO音频CCDMA码分多址CONTROL控制CPU中央处理器CIRCCITY整机COLLECTOR集电极CALL呼叫CARD卡CEPT欧洲邮电管理委员会CH信道CHAGCER充电器CHECK检查CLK时钟COL列CP脉冲、泵CS片选EEMITTER发射极EN使能ENAB使能ETACS增强的全接入通信系统EXT外部EL发光ERASABLE可擦的Earph耳机EEPROM电擦除可编程只读存储器EPROM电编程只读存贮器EIR设备号寄存器EN使能、允许、启动EXT外部II同相支路IF中频INT中断I/O输入/输出ICTRL供电电流大小控制端IC集成电路IMEI国际移动设备识别码IN输入INSERT CARD插卡ISDN综合业务数字网MMCLK主时钟MIC话筒MOD调制信号MODIP调制I信号正MODIN调制I信号负MODQP调制Q信号正MODQN调制Q信号负MUTE静音MIXER SECOND第二混频信号MF陶瓷滤波器MCC移动国家码MENU菜单MDM调制解调MIX混合MS移动台MSC移动交换中心MSK最小移频键控MSIN移动台识别码MSRN漫游NNAM号码分配模块NC空、不接NO NETWORK无网络QQ正交支路RRAM随机存储器REF参考、基准RESET复位RF射频RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXON接收开RXIFP接收中频信号正RXIFN接收中频信号负RF PCB射频板RACH随机接入信道RD读RFI射频接口ROM只读存储器ROW行RSSI场强RXVCO收信压控振荡器TTDMA时分多址TEMP温度监测TXVCO发信压控振荡器TP测试点TX发信TX EN发送使能TXON发送开TACS全接入移动通信系统TCH话音通道TEST测试TRX收发信机TXC发信控制TX-IF发信中频WWATCH DOG看门狗WCDMA宽带码分多址WD-CP看门狗脉冲WDOG看门狗WR写。
电路图中常用的英文缩写的中文解释

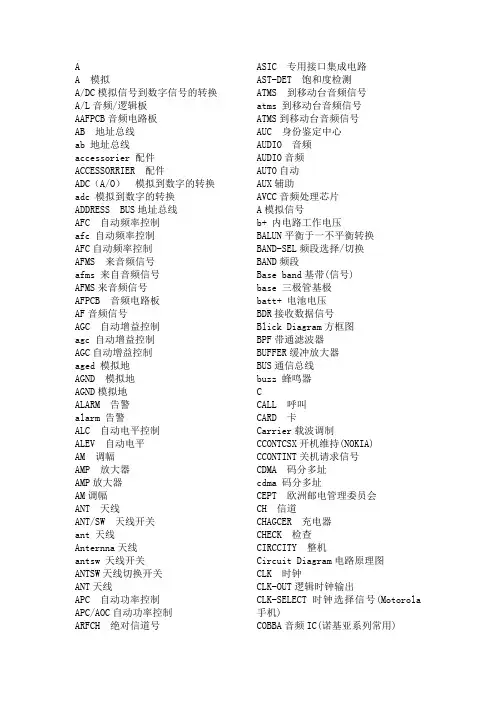

A ASIC专用接口集成电路A模拟AST-DET饱和度检测A/DC模拟信号到数字信号的转换ATMS到移动台音频信号A/L音频/逻辑板atms到移动台音频信号AAFPC音频电路板ATMS到移动台音频信号AB地址总线AUC身份鉴定中心ab地址总线AUDIO音频accessorier 酉己件AUDIO音频ACCESSORRIEF配件AUTO自动ADC( A/O)模拟到数字的转换AUX i助adc模拟到数字的转换AVCC音频处理芯片ADDRESSBUS地址总线A模拟信号AFC自动频率控制b+内电路工作电压afc自动频率控制BALUNS衡于一不平衡转换AFC自动频率控制BAND-SEI频段选择/切换AFMS来音频信号BAND频段afms来自音频信号Base band 基带(信号)AFM睐音频信号base三极管基极AFPCB音频电路板batt+ 电池电压AF音频信号BDR接收数据信号AGC自动增益控制Blick Diagram 方框图agc自动增益控制BPF带通滤波器AGC自动增益控制BUFFERS冲放大器aged模拟地BUS通信总线AGND模拟地buzz蜂鸣器AGN模拟地CALARM告警CALL呼叫alarm告警CARD 卡ALC自动电平控制Carrier载波调制ALEV自动电平CCONTCSX机维持(NOKIA)AM调幅CCONTIN关机请求信号AMP放大器CDMA码分多址AMP放大器cdma码分多址AM调幅CEPT欧洲邮电管理委员会ANT天线CH信道ANT/SW天线开关CHAGCER充电器ant天线CHECK检杳Anternna 天线CIRCCITY 整机antsw天线开关Circuit Diagram 电路原理图ANTSV天线切换开关CLK时钟ANT天线CLK-OUT逻辑时钟输出APC自动功率控制CLK-SELECT时钟选择信号(Motorola APC/AOC!动功率控制手机)ARFCH绝对信道号COBBAT频IC(诺基亚系列常用)UHF 超高频段UREGISTERED 未注册 SW 开关UI 用户接口 BSIC 专用集成电路 BAND 频段BAND-SEL 频段选择/切换 BUFFER 缓冲放大器 BUS 通信总线 DET 检测Circuit Diagram 电路原理图 Blick Diagram 方框图 PCB 板图 LayoutPCB 元件分布图 Receiver 收信机 Transmitter 发信机In terface 界面,,接口 Power Supply 电源系统 射频电路 A 模拟信号AFC 自动频率控制 AGC 自动增益控制 APC/AOC 自动功率控制 AGND 模拟地ANT 天线ANTSW 天线切换开关 AM 调幅BPF 带通滤波器CP-TX RXVCO 控制输出接收锁相电 平 CP-TX TXVCO 控制输出发射锁相电 平 DUPLEX / DIPLEX 双工器Duplex Sapatation 双工间隔 DCS-CS 发射机控制信号:控制TXVCO 与I/Q 调制器 FILFTER 滤波器 Gen Out 信号发生器TXIN 发送I 信号负 TXIP 发送I 信号正 TXI 发射基带信号 TXON 发送开 txon 发送开 TXOF 发送开 TXOU 发射输出 TXPW 发射功率TXQF 发送Q 信号负 TXQp g 送Q 信号正 TXQ 发射基带信号 TXRF 发射射频TXVCO 发信压控振荡器 txvco 发送压控振荡器频率控制 UHFVC 超高频/射频VCO UHF 超高频段UI 用户接口 BSIC 专用集成电路 UREGISTERE 未 注册 vbatt 电池电压 vcc 电愿VCO 压控振荡器 vco 压控振荡 VCTCX 温补压控振荡器vcxocont 基准振荡器频率控制 VHFVC 甚高频/中频VCO vpp 峰峰值 vppflash flash 编程控制 vrpad 调整后电压 vswitch 开关电压 WWATCH DOG 看门狗 WATCHDOGS 狗信号 WCDMA 宽带码分多址 WD-CP 看门狗脉冲WDGJ 门狗(维持信号电压) WDOG 看门狗 WR 写逻辑音频电路 射频电路电路图中常用的英文缩与的中文 解释GAIN增益GSM-PINDIODE 功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ 发射VCO 切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Seco nd第二混频信号PA功率放大器PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCO VHFVCO甚高频冲频VCO SHFVCO 专用射频VCO(NOKIA)VCO压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO 主振荡器(Motorola)MIX混频器Anternna 天线RFConnector 射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lion ear Receicer 直接变换的线性接收机Carrier载波调制POWCONTROL 功率控制9 POWLEV 功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI 接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDAT频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助AVCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用)Base band基带(信号)BDR接收数据信号adc 》模拟到数字的转换 afc 》自动频率控制 agc 》自动增益控制 aged 》模拟地 afms 》来自音频信号 alarm 》告警 ant 》天线 an tsw 》天线开关 atms 》到移动台音频信号 base 》三极管基极 batt+》电池电压b+》内电路工作电压 buzz 》蜂鸣器 cdma 》码分多址 control 》控制 cpu 》中央处理器 d 》数字dac 》数字到模拟的转换 d b 》数据总线 dcin 》外接直流电愿输入dgnd 》数字地 dtms 》到数据信号dfms 》来数据信号 dsp 》数字信号处理器 emitter 》三极管发射极 en 》使能etacs 》增强的全接入通信系统 ext 》外部的feed back 》反馈 fdma 》频分多址 fh 》跳频 fl 》滤波器 fm 》调频 from 》来自于 gain 》增益 gnd 》地hook 》外接免提状态 i 》同相支路 if 》中频int 》中断 i/o 输入输出ictrl 》供电电流大小控制端 led 》发光二极管 loop fliter 》环路滤波器CLK-OUT 逻辑时钟输出CLK-SELECT 时钟选择信号 (Motorola 手机) DEINTERLEARING 去交织DECIPHRIG 解秘I 同相支路I/O 输入/输出MODEM 调制解调器MCLK 主时钟MDM 调制解调器(Motorola 手机)MISO 主机输入从机输出(Motorola )MOD 调制信号MODIN 调制I 信号负 MODIP 调制I 信号正 MODQN 调制Q 信号负 MODQP 调制Q 信号正MOSI 主机输出从机输入(Motorola ) PCM 脉冲编码调制Q uadrature modulalio n 正交调制Q 正交支路SMOC 数字信号处理器 WATCHDOG 看门狗信号 WDG 看门狗(维持信号电压) A/DC 模拟信号到数字信号的转换 AF 音频信号 CCONTCSX 开机维持(NOKIA ) CCONTINT 关机请求信号 D/AC 数字信号到模拟信号的转换 DDI 数据接口电路EMOD Demodu Latic on 解调 DSP 数字信号处理器FBUS 处接通信接口信号线 MCLK 主时钟MOD 调制MOEM 调制解调器DM PD/PH 相位比较器 PLL 锁相环PURX 复位信号(NOKIA ) SLEEPCLK 睡眠时钟 LCDCLK 显示器时钟ab 》地址总线 accessorier 》配件Ispctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器(暂存)ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syn dat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA模拟AB地址总线ACCESSORRIER 配件ADC(A/O)模拟到数字的转换ADDRESS BUS地址总线AFC 自动频率控制AGC 自动增益控制AGND 模拟地AFMS 来音频信号ALARM 告警ALEV 自动电平ALC 自动电平控制AM 调幅AMP 放大器ANT 天线ANT/SW 天线开关APC 自动功率控制ARFCH 绝对信道号AFPCB 音频电路板ATMS 到移动台音频信号ASIC 专用接口集成电路AST-DET 饱和度检测AUC 身份鉴定中心AUDIO 音频CCDMA 码分多址CONTROL 控制9CPU 中央处理器CIRCCITY 整机COLLECTOR 集电极CALL 呼叫CARD 卡CEPT 欧洲邮电管理委员会CH信道CHAGCER 充电器CHECK 检查CLK 时钟COL 列CP 脉冲、泵CS片选EEMITTER 发射极EN使能ENAB 使能ETACS 增强的全接入通信系统EXT 外部EL发光ERASABLE 可擦的Earph 耳机EEPROM 电擦除可编程只读存储器EPROM 电编程只读存贮器EIR设备号寄存器EN使能、允许、启动EXT 外部II同相支路IF 中频INT 中断I/O 输入/输出ICTRL 供电电流大小控制端IC集成电路IMEI国际移动设备识别码IN输入INSERT CARD 插卡ISDN 综合业务数字网MMCLK 主时钟MIC话筒MOD 调制信号MODIP 调制I信号正MODIN 调制I信号负MODQP 调制Q信号正MODQN 调制Q信号负MUTE 静音MIXER SECOND 第二混频信号MF 陶瓷滤波器MCC 移动国家码MENU 菜单MDM 调制解调MIX混合MS 移动台MSC 移动交换中心MSK 最小移频键控MSIN 移动台识别码MSRN 漫游NNAM 号码分配模块NC 空、不接NO NETWORK 无网络QQ 正交支路RRAM 随机存储器REF 参考、基准RESET 复位RF射频RFADAT 射频频率合成器数据RFAENB 射频频率合成器启动RSSI接收信号强度指示RX接收RXON 接收开RXIFP 接收中频信号正RXIFN 接收中频信号负RF PCB 射频板RACH 随机接入信道RD 读RFI 射频接口ROM 只读存储器ROW 行RSSI 场强RXVCO 收信压控振荡器TTDMA 时分多址TEMP 温度监测TXVCO 发信压控振荡器TP 测试点TX发信TX EN 发送使能TXON 发送开TACS 全接入移动通信系统TCH 话音通道TEST 测试TRX 收发信机TXC 发信控制TX-IF 发信中频WWATCH DOG 看门狗WCDMA 宽带码分多址WD-CP 看门狗脉冲WDOG 看门狗WR 写。
电路中常用的英文缩写汇总,太长了
电路中常用的英文缩写汇总,太长了A/D:模数转换。
AC:交流。
ADDRESS:地址线。
AF:音频。
AFC:自动频率控制,控制基准频率时钟电路。
在GSM手机电路中,只要看到AFC字样,则马上可以断定该信号线所控制的是13MHz 电路。
该信号不正常则可能导致手机不能进入服务状态,严重的导致手机不开机。
有些手机的AFC标注为VCXOCONT。
AGC:自动增益控制。
该信号通常出现在接收机电路的低噪声放大器,被用来控制接收机前端放大器在不同强度信号时给后级电路提供一个比较稳定的信号。
ALERT:告警。
属于接收音频电路,被用来提示用户有电话进入或操作错误。
ALRT:铃声电路。
AMP:放大器。
常用于手机的电路框图中。
AMPS:先进的移动电话系统。
ANT:天线。
用来将高频电磁波转化为高频电流或将高频信号电流转化为高频电磁波。
在电路原理图中,找到ANT,就可以很方便地找到天线及天线电路。
ANTSW:开线开关控制信号。
AOC:自动功率控制。
通常出现在手机发射机的功率放大器部分(以摩托罗拉手机比较常用)。
AOC-DRIVE:自动功率控制参考电平。
ASIC:专用应用集成电路。
在手机电路中,它通常包含多个功能电路,提供许多接口,主要完成手机的各种控制。
AUC:鉴权中心。
AUDIO:音频。
AUX:辅助。
AVCC:音频供电。
BACKLIGHT;背光。
BALUN:平衡/不平衡转换。
BAND:频段。
BAND-SELECT:频段选择。
只出现在双频手机或三频手机电路中。
该信号控制手机的频段切换。
BASEBAND:基带信号。
B+:电源。
BATT:电池电压。
BAND:频段。
BCH:广播信道。
BDR:接收数据信号。
BDX:发射数据信号。
BKLT-EN:背景灯控制。
BIAS:偏压。
常出现在诺基亚手机电路中,被用来控制功率放大器或其他相应的电路。
BOOT:屏蔽罩。
BRIGHT:发光。
BS:基站。
BSC:基站控制器。
BSEL:频段切换。
BTS:基站收发器。
电路中常用的英文缩写汇总
电路中常用的英文缩写汇总A/D:模数转换。
AC:交流。
ADDRESS:地址线。
AF:音频。
AFC:自动频率控制,控制基准频率时钟电路。
在GSM电路中,只要看到AFC字样,则马上可以断定该信号线所控制的是13MHz电路。
该信号不正常则可能导致不能进入服务状态,严重的导致不开机。
有些AFC标注为VCXOCONT。
AGC:自动增益控制。
该信号通常出现在接收机电路的低噪声放大器,被用来控制接收机前端放大器在不同强度信号时给后级电路提供一个比较稳定的信号。
ALERT:告警。
属于接收音频电路,被用来提示用户有电话进入或操作错误。
ALRT:铃声电路。
AMP:放大器。
AMPS:先进的移动电话系统。
ANT:天线。
用来将高频电磁波转化为高频电流或将高频信号电流转化为高频电磁波。
在电路原理图中,找到ANT,就可以很方便地找到天线及天线电路。
ANTSW:开线开关控制信号。
AOC:自动功率控制。
通常出现在发射机的功率放大器部分。
AOC-DRIVE:自动功率控制参考电平。
ASIC:专用应用集成电路。
在电路中,它通常包含多个功能电路,提供许多接口,主要完成各种控制。
AUC:鉴权中心。
AUDIO:音频。
AUX:辅助。
AVCC:音频供电。
BACKLIGHT;背光。
BALUN:平衡/不平衡转换。
BAND:频段。
BAND-SELECT:频段选择。
只出现在双频或三频电路中。
该信号控制频段切换。
BASEBAND:基带信号。
B+:电源。
BATT:电池电压。
BAND:频段。
BCH:广播信道。
BDR:接收数据信号。
BDX:发射数据信号。
BKLT-EN:背景灯控制。
BIAS:偏压。
被用来控制功率放大器或其他相应的电路。
BOOT:屏蔽罩。
BRIGHT:发光。
BS:基站。
BSC:基站控制器。
BSEL:频段切换。
BTS:基站收发器。
BSI:电池尺寸。
,若该信号不正常,会导致不开机。
BUFFER:缓冲放大器。
常出现在VCO电路的输出端。
BUS:通信总线。
电路图中常用的英文缩写的中文解释
AA 模拟A/DC模拟信号到数字信号的转换A/L音频/逻辑板AAFPCB音频电路板AB 地址总线ab 地址总线accessorier 配件ACCESSORRIER 配件ADC(A/O)模拟到数字的转换adc 模拟到数字的转换ADDRESS BUS地址总线AFC 自动频率控制afc 自动频率控制AFC自动频率控制AFMS 来音频信号afms 来自音频信号AFMS来音频信号AFPCB 音频电路板AF音频信号AGC 自动增益控制agc 自动增益控制AGC自动增益控制aged 模拟地AGND 模拟地AGND模拟地ALARM 告警alarm 告警ALC 自动电平控制ALEV 自动电平AM 调幅AMP 放大器AMP放大器AM调幅ANT 天线ANT/SW 天线开关ant 天线Anternna天线antsw 天线开关ANTSW天线切换开关ANT天线APC 自动功率控制APC/AOC自动功率控制ARFCH 绝对信道号ASIC 专用接口集成电路AST-DET 饱和度检测ATMS 到移动台音频信号atms 到移动台音频信号ATMS到移动台音频信号AUC 身份鉴定中心AUDIO 音频AUDIO音频AUTO自动AUX辅助AVCC音频处理芯片A模拟信号b+ 内电路工作电压BALUN平衡于一不平衡转换BAND-SEL频段选择/切换BAND频段Base band基带(信号)base 三极管基极batt+ 电池电压BDR接收数据信号Blick Diagram方框图BPF带通滤波器BUFFER缓冲放大器BUS通信总线buzz 蜂鸣器CCALL 呼叫CARD 卡Carrier载波调制CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号CDMA 码分多址cdma 码分多址CEPT 欧洲邮电管理委员会CH 信道CHAGCER 充电器CHECK 检查CIRCCITY 整机Circuit Diagram电路原理图CLK 时钟CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola 手机)COBBA音频IC(诺基亚系列常用)COL 列COLLECTOR 集电极CONTROL 控制control 控制CP 脉冲、泵CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平CPU 中央处理器cpu 中央处理器CS 片选CTL-GSM频段控制信号d b 数据总线D/AC数字信号到模拟信号的转换d 数字dac 数字到模拟的转换dcin 外接直流电愿输入DCS-CS发射机控制信号:控制TXVCO与I/Q调制器DDI数据接口电路DECIPHRIG解秘DEINTERLEARING去交织DET检测dfms 来数据信号dgnd 数字地Diplex双工滤波器Direct Coner Siorl Lionear Receicer直接变换的线性接收机dsp 数字信号处理器DSP数字信号处理器dtms 到数据信号DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔EEarph 耳机EEPROM 电擦除可编程只读存储器EIR 设备号寄存器EL 发光EMITTER 发射极emitter 三极管发射极EMOD Demodu Laticon解调EN 使能EN 使能、允许、启动en 使能ENAB 使能EPROM 电编程只读存贮器ERASABLE 可擦的ETACS 增强的全接入通信系统etacs 增强的全接入通信系统EXT 外部EXT 外部ext 外部的FBUS处接通信接口信号线fdma 频分多址feed back 反馈fh 跳频FILFTER滤波器fl 滤波器fm 调频from 来自于gain 增益GAIN增益Gen Out信号发生器gnd 地GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制hook 外接免提状态II 同相支路I/O 输入/输出I/O输入/输出i/o输入输出i 同相支路IC 集成电路ICTRL 供电电流大小控制端ictrl 供电电流大小控制端IF 中频if 中频IFLO中频本振IF中频IMEI 国际移动设备识别码IN 输入INSERT CARD 插卡INT 中断int 中断Interface界面,电子电路基础知识2,接口ISDN 综合业务数字网I同相支路LayoutPCB元件分布图LCDCLK显示器时钟led 发光二极管LOCK锁定loop fliter 环路滤波器LO本振LPF低通滤波器lspctrl 扬声器控制MMAINVCO主振荡器(Motorola) MCC 移动国家码MCLK 主时钟mclk 主时钟MCLK主时钟MCLK主时钟MDM 调制解调MDM调制解调器(Motorola手机) MENU 菜单MF 陶瓷滤波器MIC 话筒mic 送话器MISO主机输入从机输出(Motorola) MIX 混合Mixed Second第二混频信号MIXER SECOND 第二混频信号MIX混频器MOD 调制信号mod 调制信号MODEM调制解调器MODFreq调制频率MODIN 调制I信号负modin 调制i信号负MODIN调制I信号负MODIP 调制I信号正MODIP调制I信号正MODQN 调制Q信号负MODQN调制Q信号负MODQP 调制Q信号正MODQP调制Q信号正MOD调制MOD调制信号MOEM调制解调器DM mopip 调制i信号正MOSI主机输出从机输入(Motorola) MS 移动台MSC 移动交换中心MSIN 移动台识别码MSK 最小移频键控MSRN 漫游MUTE 静音mute 静音NNAM 号码分配模块NC 空、不接NO NETWORK 无网络ofst 偏置on 开onsrq 免提开关控制PA 功率放大器PADRV功率放大器驱动PCB板图PCM脉冲编码调制PD/PH相位比较器pll 锁相环PLL锁相环PLL锁相环路powcontrol 功率控制POWCONTROL功率控制Power Supply电源系统powlev 功率级别POWLEV功放级别PURX复位信号(NOKIA)pwrsrc 供电选择QQ uadrature modulalion正交调制Q 正交支路Q 正交支路q 正交支路RRACH 随机接入信道RADIO射频本振RAM 随机存储器ram 随机储存器(暂存)RD 读Receiver收信机REF 参考、基准ref 参考RESET 复位reset 复位RF PCB 射频板RF 射频rf 射频RFADAT 射频频率合成器数据rfadat 射频频率合成数据RFADAT射频频率合成器数据RFAENB 射频频率合成器启动rfaenb 射频频率合成启动RFAENB射频频率合成器启动RFConnector射频接口RFI 射频接口RFIN/OFF高频输入/输出ROM 只读存储器ROW 行RSSI 场强RSSI 接收信号强度指示rssi 接收强度指示RSSI接收信号强度指示RX 接收rx 接收RX-ACQ接收机数据传输请求信号RXEN接收使能RXIFN 接收中频信号负rxifn 接收中频信号负RXIFN接收中频信号负RXIFP 接收中频信号正rxifp 接收中频信号正RXIFP接收中频信号正RXIN接收I信号负RXIN接收输出RXIP接收I信号正RXI接收基带信号(同相) RXON 接收开rxon 接收开RXON接收机启动/开关控制RXOUT接收输出RXQN接收Q信号负RXQP接收Q信号正RXQ接收基带信号(正交) RXVCO 收信压控振荡器RX接收sat-det 饱和度检测saw 声表面波滤波器SAW声表面波滤波器SF超级滤波器SHFVCO专用射频VCO(NOKIA) SLEEPCLK睡眠时钟SMOC数字信号处理器spi 串行外围接口spk 扬声器SUPLEX双工器作用相当于天线开关sw 开关swdc 末调整电压SW开关synclk 频率合成器时钟SYNCLK频率合成器时钟syndat 频率合成器数据SYNDAT频率合成器数据SYNEN频率合成器启动/使能synstr 频率合成器启动SYNSTR频率合成器启动SYNTCON频率合成器开/关synton 频率合成器开/关TTACS 全接入移动通信系统TCH 话音通道TDMA 时分多址tdma 时分多址TEMP 温度监测temp 温度监测TEST 测试TP 测试点tp 测试点 tx 发送Transmitter发信机TRX 收发信机TX EN 发送使能tx en 发送使能TX 发送TX 发信TXC 发信控制TX-DEY-OUT发射时序控制输出TXENT发射供电TXEN发射使能TXEN发送使能TX-IF 发信中频TXIN发送I信号负TXIP发送I信号正TXI发射基带信号TXON 发送开txon 发送开TXON发送开TXOUT发射输出TXPWR发射功率TXQN发送Q信号负TXQP发送Q信号正TXQ发射基带信号TXRF发射射频TXVCO 发信压控振荡器txvco 发送压控振荡器频率控制UHFVCO超高频/射频VCOUHF超高频段UI用户接口BSIC专用集成电路UREGISTERED未注册vbatt 电池电压vcc 电愿VCO 压控振荡器vco 压控振荡VCTCXO温补压控振荡器vcxocont 基准振荡器频率控制VHFVCO甚高频/中频VCOvpp 峰峰值vppflash flash 编程控制vrpad 调整后电压vswitch 开关电压WWATCH DOG 看门狗WATCHDOG看门狗信号WCDMA 宽带码分多址WD-CP 看门狗脉冲WDG看门狗(维持信号电压) WDOG 看门狗WR 写逻辑音频电路射频电路电路图中常用的英文缩写的中文解释电子知识UHF超高频段UREGISTERED未注册SW开关UI用户接口BSIC专用集成电路BAND频段BAND-SEL频段选择/切换BUFFER缓冲放大器BUS通信总线DET检测Circuit Diagram电路原理图Blick Diagram方框图PCB板图LayoutPCB元件分布图Receiver收信机Transmitter发信机Interface界面,电子电路基础知识2,接口Power Supply电源系统射频电路A模拟信号AFC自动频率控制AGC自动增益控制APC/AOC自动功率控制AGND模拟地ANT天线ANTSW天线切换开关AM调幅BPF带通滤波器CP-TX RXVCO控制输出接收锁相电平CP-TX TXVCO控制输出发射锁相电平DUPLEX / DIPLEX双工器Duplex Sapatation双工间隔DCS-CS发射机控制信号:控制TXVCO与I/Q调制器FILFTER滤波器Gen Out信号发生器GAIN增益GSM-PINDIODE功率放大器输出匹配电路切换控制信号GSM-SEL频段切换控制信号之一G-TX-VCO900MHZ发射VCO切换控制IF中频IFLO中频本振LO本振LOCK锁定MODFreq调制频率Mixed Second第二混频信号PA 功率放大器PLL锁相环路PADRV功率放大器驱动TXRF发射射频TXEN发射使能TXENT发射供电TXIN发送I信号负TXIP发送I信号正TXON发送开TXQN发送Q信号负TXQP发送Q信号正TXI发射基带信号TX-DEY-OUT发射时序控制输出TXQ发射基带信号UHFVCO超高频/射频VCO VHFVCO甚高频/中频VCO SHFVCO专用射频VCO(NOKIA) VCO 压控振荡器VCTCXO温补压控振荡器AMP放大器CTL-GSM频段控制信号Diplex双工滤波器SUPLEX双工器作用相当于天线开关LPF低通滤波器MAINVCO主振荡器(Motorola)MIX混频器Anternna天线RFConnector射频接口BALUN平衡于一不平衡转换Direct Coner Siorl Lionear Receicer 直接变换的线性接收机Carrier载波调制POWCONTROL功率控制POWLEV功放级别RFIN/OFF高频输入/输出RADIO射频本振RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXIN接收输出RXON接收机启动/开关控制RXOUT接收输出RXEN接收使能RXIFN接收中频信号负RXIFP接收中频信号正RXIN接收I信号负RXIP接收I信号正RXQN接收Q信号负RXQP接收Q信号正RX-ACQ接收机数据传输请求信号RXI接收基带信号(同相)RXQ接收基带信号(正交)SAW声表面波滤波器SF超级滤波器SYNCLK频率合成器时钟SYNDAT频率合成器数据SYNEN频率合成器启动/使能SYNSTR频率合成器启动SYNTCON频率合成器开/关TX 发送TXEN发送使能TXOUT发射输出TXPWR发射功率逻辑音频电路AFMS来音频信号AAFPCB音频电路板ATMS到移动台音频信号AUDIO音频AUX辅助AVCC音频处理芯片AUTO自动A/L音频/逻辑板COBBA音频IC(诺基亚系列常用) Base band基带(信号)BDR接收数据信号CLK-OUT逻辑时钟输出CLK-SELECT时钟选择信号(Motorola手机) DEINTERLEARING去交织DECIPHRIG解秘I同相支路I/O输入/输出MODEM调制解调器MCLK主时钟MDM调制解调器(Motorola手机) MISO主机输入从机输出(Motorola) MOD调制信号MODIN调制I信号负MODIP调制I信号正MODQN调制Q信号负MODQP调制Q信号正MOSI主机输出从机输入(Motorola) PCM脉冲编码调制Q uadrature modulalion正交调制Q 正交支路SMOC数字信号处理器WATCHDOG看门狗信号WDG看门狗(维持信号电压)A/DC模拟信号到数字信号的转换AF音频信号CCONTCSX开机维持(NOKIA) CCONTINT关机请求信号D/AC数字信号到模拟信号的转换DDI数据接口电路EMOD Demodu Laticon解调DSP数字信号处理器FBUS处接通信接口信号线MCLK主时钟MOD调制MOEM调制解调器DMPD/PH相位比较器PLL锁相环PURX复位信号(NOKIA) SLEEPCLK睡眠时钟LCDCLK显示器时钟ab》地址总线accessorier》配件adc》模拟到数字的转换afc》自动频率控制agc》自动增益控制aged》模拟地afms》来自音频信号alarm》告警ant》天线antsw》天线开关atms》到移动台音频信号base》三极管基极batt+》电池电压b+》内电路工作电压buzz》蜂鸣器cdma》码分多址control》控制cpu》中央处理器d》数字dac》数字到模拟的转换d b》数据总线dcin》外接直流电愿输入dgnd》数字地dtms》到数据信号dfms》来数据信号dsp》数字信号处理器emitter》三极管发射极en》使能etacs》增强的全接入通信系统ext》外部的feed back》反馈fdma》频分多址fh》跳频fl》滤波器fm》调频from》来自于gain》增益gnd》地hook》外接免提状态i》同相支路if》中频int》中断i/o输入输出ictrl》供电电流大小控制端led》发光二极管loop fliter》环路滤波器lspctrl》扬声器控制mclk》主时钟mic》送话器mod》调制信号mopip》调制i信号正modin》调制i信号负mute》静音ofst》偏置on》开onsrq》免提开关控制powcontrol》功率控制powlev》功率级别pwrsrc》供电选择pll》锁相环q》正交支路ram》随机储存器(暂存)ref》参考reset》复位rf》射频rfadat》射频频率合成数据rfaenb》射频频率合成启动rssi》接收强度指示rx》接收rxon》接收开rxifp》接收中频信号正rxifn》接收中频信号负sat-det》饱和度检测saw》声表面波滤波器spk》扬声器spi》串行外围接口swdc》末调整电压synstr》频率合成器启动synclk》频率合成器时钟syndat》频率合成器数据synton》频率合成器开/关sw》开关tdma》时分多址temp》温度监测txvco》发送压控振荡器频率控制tp》测试点tx》发送tx en》发送使能txon》发送开vbatt》电池电压vrpad》调整后电压vpp》峰峰值vppflash flash》编程控制vcxocont》基准振荡器频率控制vswitch》开关电压vcc》电愿vco》压控振荡AA模拟AB地址总线ACCESSORRIER配件ADC(A/O)模拟到数字的转换ADDRESS BUS地址总线AFC自动频率控制AGC自动增益控制AGND模拟地AFMS来音频信号ALARM告警ALEV自动电平ALC自动电平控制AM调幅AMP放大器ANT天线ANT/SW天线开关APC自动功率控制ARFCH绝对信道号AFPCB音频电路板ATMS到移动台音频信号ASIC专用接口集成电路AST-DET饱和度检测AUC身份鉴定中心AUDIO音频CCDMA码分多址CONTROL控制CPU中央处理器CIRCCITY整机COLLECTOR集电极CALL呼叫CARD卡CEPT欧洲邮电管理委员会CH信道CHAGCER充电器CHECK检查CLK时钟COL列CP脉冲、泵CS片选EEMITTER发射极EN使能ENAB使能ETACS增强的全接入通信系统EXT外部EL发光ERASABLE可擦的Earph耳机EEPROM电擦除可编程只读存储器EPROM电编程只读存贮器EIR设备号寄存器EN使能、允许、启动EXT外部II同相支路IF中频INT中断I/O输入/输出ICTRL供电电流大小控制端IC集成电路IMEI国际移动设备识别码IN输入INSERT CARD插卡ISDN综合业务数字网MMCLK主时钟MIC话筒MOD调制信号MODIP调制I信号正MODIN调制I信号负MODQP调制Q信号正MODQN调制Q信号负MUTE静音MIXER SECOND第二混频信号MF陶瓷滤波器MCC移动国家码MENU菜单MDM调制解调MIX混合MS移动台MSC移动交换中心MSK最小移频键控MSIN移动台识别码MSRN漫游NNAM号码分配模块NC空、不接NO NETWORK无网络QQ正交支路RRAM随机存储器REF参考、基准RESET复位RF射频RFADAT射频频率合成器数据RFAENB射频频率合成器启动RSSI接收信号强度指示RX接收RXON接收开RXIFP接收中频信号正RXIFN接收中频信号负RF PCB射频板RACH随机接入信道RD读RFI射频接口ROM只读存储器ROW行RSSI场强RXVCO收信压控振荡器TTDMA时分多址TEMP温度监测TXVCO发信压控振荡器TP测试点TX发信TX EN发送使能TXON发送开TACS全接入移动通信系统TCH话音通道TEST测试TRX收发信机TXC发信控制TX-IF发信中频WWATCH DOG看门狗WCDMA宽带码分多址WD-CP看门狗脉冲WDOG看门狗WR写(注:文档可能无法思考全面,请浏览后下载,供参考。
?电工常用电路图符号英文缩写大全

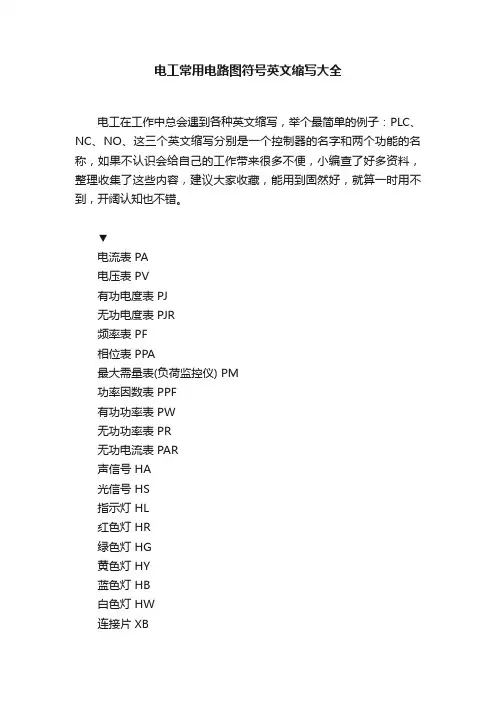

电工常用电路图符号英文缩写大全电工在工作中总会遇到各种英文缩写,举个最简单的例子:PLC、NC、NO、这三个英文缩写分别是一个控制器的名字和两个功能的名称,如果不认识会给自己的工作带来很多不便,小编查了好多资料,整理收集了这些内容,建议大家收藏,能用到固然好,就算一时用不到,开阔认知也不错。
▼电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F电工电子电路图符号英文缩写大全熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电工电子电路图符号英文缩写大全电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BMA 电流AD 模拟-数字转换器ADC 模拟-数字转换器ADR 地址AFM 附加频率修正AG 自动化装置AIN 模拟量输入AOP 高级操作面板AOUT 模拟量输出ASIC 专用集成电路ASP 模拟量给定值ASVM 非对称空间矢量调制AC交流AUT自动ACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BCC 块校验字符BCD 二-十进制编码BI 开关量连接器输入BICO 开关量连接器/连接器BO 开关量连接器输出BOP 基本操作面板BRK 制动BK 黑BL 蓝BW 向后C 控制C 调试CB 通信板CCW 逆时针CDS 命令数据组CW 顺时针CCW 逆时针CI 连接器输入CM 配置管理CMD 命令CO 连接器输出CO/BO 连接器输出/开关量连接器输出COM 公共端(连接到常开或常闭触点上的端子)COM-Link 通信链路CT 调试、准备运行CT 恒转矩CUT 调试、运行、准备运行CW 顺时针DAC 数字-模拟转换器DC 直流(电)DDS 传动数据组DIN 数字量输入DIP开关DOUT 数字量输出DS 传动装置状态DA 数字-模拟转换器D 延时(延迟)D 差动D 数字D 降DC 直流DEC 减E 接地EEC 欧洲经济共同体EEPROM 电可擦可编程只读存储器ELCB 漏电保护断路器EM 紧急EMC 电磁兼容性EMF 电动势EMI 电磁干扰ESB 等效电路F 快速FB 反馈FW 正,向前FAQ 经常问到的问题FB 功能块FCC 磁通电流控制FCL 快速电流限制FF 固定频率FFB 自由功能块FOC 磁场定向控制FSA 框架尺寸AGSG 入门指南GUI ID 全局唯一性标识符GN 绿HIW 主实际值HSW 主给定值HTL 高阈值逻辑H 高I/O 输入/输出IBN 调试IGBT 绝缘栅双极型晶体管IND 变址IN 输入INC 增IND 感应JOG 点动KIB 动能缓冲LCD 液晶显示器LED 发光二极管LGE 长度L 左L 限制L 低LA 闭锁MHB 电动机抱闸MM4 第4代MICROMASTER变频器MOP 电动电位器M 主M 中M 中间线MAN 手动NC 常闭NO 常开NPN 负-正-负N 中性线OPI 使用说明书OFF 断开ON 接通(闭合)OUT 输出PDS 电气传动系统PID PID(比例-积分-微分)调节器PKE 参数IDPKW 参数ID值PLC 可编程序调节器PLI 参数表PNP 正-负-正POT 电位器PPO 参数过程数据对象PTC 正温度系数PWE 参数值PWM 脉宽调制PX 功率扩展PZD 过程数据P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护QC 快速调试RAM 随机访问存储器RCCB 剩余电流断路器RCD 剩余电流保护装置RFG 斜坡函数发生器RFI 无线电频率干扰RPM 转/分,每分钟转数R 记录R 右R 反RD 红色RST 复位RES 备用RUN 运转SCL 定标SDP 状态显示屏SLVC 无传感器矢量控制STW 控制字STX 正文开始SVM 空间矢量调制S 信号ST 启动SET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步TTL 晶体管-晶体管逻辑T 温度T 时间TE 无噪音(防干扰)接地USS 通用串行接口VC 矢量控制Vdc 直流中间回路电压VT 可变转矩V 真空V 速度V 电压WH 白YE 黄ZSW 状态字ZUSW 附加给定值来源:技成培训。
电路中常用的英文缩写汇总
电路中常用的英文缩写汇总电路中常用得英文缩写汇总A/D:模数转换。
AC:交流。
ADDRESS:地址线。
AF:音频。
AFC:自动频率控制,控制基准频率时钟电路。
在GSM电路中,只要瞧到AFC字样,则马上可以断定该信号线所控制得就是13MHz电路。
该信号不正常则可能导致不能进入服务状态,严重得导致不开机。
有些AFC标注为VCXOCONT。
AGC:自动增益控制。
该信号通常出现在接收机电路得低噪声放大器,被用来控制接收机前端放大器在不同强度信号时给后级电路提供一个比较稳定得信号。
ALERT:告警。
属于接收音频电路,被用来提示用户有电话进入或操作错误。
ALRT:铃声电路。
AMP:放大器。
AMPS:先进得移动电话系统。
ANT:天线。
用来将高频电磁波转化为高频电流或将高频信号电流转化为高频电磁波。
在电路原理图中,找到ANT,就可以很方便地找到天线及天线电路。
ANTSW:开线开关控制信号。
AOC:自动功率控制。
通常出现在发射机得功率放大器部分。
AOC-DRIVE:自动功率控制参考电平。
ASIC:专用应用集成电路。
在电路中,它通常包含多个功能电路,提供许多接口,主要完成各种控制。
AUC:鉴权中心。
AUDIO:音频。
AUX:辅助。
AVCC:音频供电。
BACKLIGHT;背光。
BALUN:平衡/不平衡转换。
BAND:频段。
BAND-SELECT:频段选择。
只出现在双频或三频电路中。
该信号控制频段切换。
BASEBAND:基带信号。
B+:电源。
BATT:电池电压。
BAND:频段。
BCH:广播信道。
BDR:接收数据信号。
BDX:发射数据信号。
BKLT-EN:背景灯控制。
BIAS:偏压。
被用来控制功率放大器或其她相应得电路。
BOOT:屏蔽罩。
BRIGHT:发光。
BS:基站。
BSC:基站控制器。
BSEL:频段切换。
BTS:基站收发器。
BSI:电池尺寸。
,若该信号不正常,会导致不开机。
BUFFER:缓冲放大器。
常出现在VCO电路得输出端。
电路图中常用的英文缩写的中文解释
晴晴晴晴電路圖中常用の英文縮寫の中文解釋電子知識UHF 超高頻段UREGISTERED 未注冊 SW 開關UI 用戶接口BSIC 專用集成電路 BAND 頻段BAND-SEL 頻段選擇/切換 BUFFER 緩沖放大器 BUS 通信總線 DET 檢測Circuit Diagram 電路原理圖 Blick Diagram 方框圖 PCB 板圖LayoutPCB 元件分布圖 Receiver 收信機 Transmitter 發信機Interface 界面,電子電路基礎知識2,接口Power Supply 電源系統 射頻電路 A 模擬信號AFC 自動頻率控制 AGC 自動增益控制APC/AOC 自動功率控制 AGND 模擬地 ANT 天線ANTSW 天線切換開關 AM 調幅BPF 帶通濾波器CP-TX RXVCO 控制輸出接收鎖相電平 CP-TX TXVCO 控制輸出發射鎖相電平 DUPLEX / DIPLEX 雙工器 Duplex Sapatation 雙工間隔DCS-CS 發射機控制信號:控制TXVCO 與I/Q 調制器 FILFTER 濾波器 Gen Out 信號發生器 GAIN 增益GSM-PINDIODE 功率放大器輸出匹配電路切換控制信號GSM-SEL 頻段切換控制信號之一G-TX-VCO900MHZ 發射VCO 切換控制 IF 中頻IFLO 中頻本振 LO 本振 LOCK 鎖定MODFreq 調制頻率Mixed Second 第二混頻信號 PA 功率放大器 PLL 鎖相環路PADRV 功率放大器驅動 TXRF 發射射頻 TXEN 發射使能 TXENT 發射供電 TXIN 發送I 信號負 TXIP 發送I 信號正 TXON 發送開TXQN 發送Q 信號負 TXQP 發送Q 信號正 TXI 發射基帶信號TX-DEY-OUT 發射時序控制輸出 TXQ 發射基帶信號UHFVCO 超高頻/射頻VCO VHFVCO 甚高頻/中頻VCOSHFVCO 專用射頻VCO(NOKIA) VCO 壓控振蕩器VCTCXO 溫補壓控振蕩器 AMP 放大器CTL-GSM 頻段控制信號 Diplex 雙工濾波器SUPLEX 雙工器作用相當於天線開關 LPF 低通濾波器MAINVCO 主振蕩器(Motorola) MIX 混頻器 Anternna 天線RFConnector 射頻接口BALUN 平衡於一不平衡轉換Direct Coner Siorl Lionear Receicer 直接變換の線性接收機 Carrier 載波調制POWCONTROL 功率控制 POWLEV 功放級別RFIN/OFF 高頻輸入/輸出 RADIO 射頻本振RFADAT 射頻頻率合成器數據 RFAENB 射頻頻率合成器啟動 RSSI 接收信號強度指示 RX 接收RXIN 接收輸出RXON 接收機啟動/開關控制 RXOUT 接收輸出 RXEN 接收使能RXIFN 接收中頻信號負 RXIFP 接收中頻信號正 RXIN 接收I 信號負 RXIP 接收I 信號正 RXQN 接收Q 信號負 RXQP 接收Q 信號正RX-ACQ 接收機數據傳輸請求信號 RXI 接收基帶信號(同相) RXQ 接收基帶信號(正交) SAW 聲表面波濾波器 SF 超級濾波器SYNCLK 頻率合成器時鐘 SYNDAT 頻率合成器數據 SYNEN 頻率合成器啟動/使能 SYNSTR 頻率合成器啟動 SYNTCON 頻率合成器開/關 TX 發送TXEN 發送使能 TXOUT 發射輸出 TXPWR 發射功率 邏輯音頻電路AFMS 來音頻信號 AAFPCB 音頻電路板 ATMS 到移動臺音頻信號 AUDIO 音頻 AUX 輔助AVCC 音頻處理芯片 AUTO 自動 A/L 音頻/邏輯板COBBA 音頻IC(諾基亞系列常用) Base band 基帶(信號) BDR 接收數據信號CLK-OUT 邏輯時鐘輸出CLK-SELECT 時鐘選擇信號(Motorola 手機)DEINTERLEARING 去交織 DECIPHRIG 解秘 I 同相支路 I/O 輸入/輸出MODEM 調制解調器晴晴晴晴MCLK 主時鐘MDM 調制解調器(Motorola 手機) MISO 主機輸入從機輸出(Motorola) MOD 調制信號MODIN 調制I 信號負 MODIP 調制I 信號正 MODQN 調制Q 信號負 MODQP 調制Q 信號正MOSI 主機輸出從機輸入(Motorola) PCM 脈沖編碼調制Q uadrature modulalion 正交調制 Q 正交支路SMOC 數字信號處理器 WATCHDOG 看門狗信號 WDG 看門狗(維持信號電壓)A/DC 模擬信號到數字信號の轉換 AF 音頻信號CCONTCSX 開機維持(NOKIA) CCONTINT 關機請求信號D/AC 數字信號到模擬信號の轉換 DDI 數據接口電路EMOD Demodu Laticon 解調 DSP 數字信號處理器FBUS 處接通信接口信號線 MCLK 主時鐘 MOD 調制MOEM 調制解調器DM PD/PH 相位比較器 PLL 鎖相環PURX 複位信號(NOKIA) SLEEPCLK 睡眠時鐘 LCDCLK 顯示器時鐘ab 》地址總線 accessorier 》配件adc 》模擬到數字の轉換 afc 》自動頻率控制 agc 》自動增益控制 aged 》模擬地afms 》來自音頻信號 alarm 》告警 ant 》天線antsw 》天線開關atms 》到移動臺音頻信號 base 》三極管基極batt+》電池電壓 b+》內電路工作電壓 buzz 》蜂鳴器 cdma 》碼分多址 control 》控制 cpu 》中央處理器 d 》數字dac 》數字到模擬の轉換 d b 》數據總線dcin 》外接直流電願輸入 dgnd 》數字地 dtms 》到數據信號 dfms 》來數據信號 dsp 》數字信號處理器 emitter 》三極管發射極 en 》使能etacs 》增強の全接入通信系統 ext 》外部のfeed back 》反饋 fdma 》頻分多址 fh 》跳頻 fl 》濾波器 fm 》調頻 from 》來自於 gain 》增益 gnd 》地hook 》外接免提狀態 i 》同相支路 if 》中頻 int 》中斷 i/o 輸入輸出ictrl 》供電電流大小控制端 led 》發光二極管loop fliter 》環路濾波器 lspctrl 》揚聲器控制 mclk 》主時鐘 mic 》送話器 mod 》調制信號mopip 》調制i 信號正 modin 》調制i 信號負 mute 》靜音 ofst 》偏置 on 》開onsrq 》免提開關控制 powcontrol 》功率控制 powlev 》功率級別 pwrsrc 》供電選擇 pll 》鎖相環 q 》正交支路ram 》隨機儲存器(暫 存) ref 》參考 reset 》複位 rf 》射頻rfadat 》射頻頻率合成數據 rfaenb 》射頻頻率合成啟動 rssi 》接收強度指示 rx 》接收rxon 》接收開rxifp 》接收中頻信號正 rxifn 》接收中頻信號負 sat-det 》飽和度檢測 saw 》聲表面波濾波器 spk 》揚聲器spi 》串行外圍接口 swdc 》末調整電壓synstr 》頻率合成器啟動 synclk 》頻率合成器時鐘 syndat 》頻率合成器數據 synton 》頻率合成器開/關 sw 》開關tdma 》時分多址 temp 》溫度監測txvco 》發送壓控振蕩器頻率控制 tp 》測試點 tx 》發送 tx en 》發送使能 txon 》發送開 vbatt 》電池電壓 vrpad 》調整後電壓 vpp 》峰峰值vppflash flash 》編程控制vcxocont 》基准振蕩器頻率控制 vswitch 》開關電壓 vcc 》電願vco 》壓控振蕩 AA 模擬AB 地址總線ACCESSORRIER 配件ADC (A/O ) 模擬到數字の轉換 ADDRESS BUS 地址總線 AFC 自動頻率控制晴晴晴晴AGC 自動增益控制 AGND 模擬地 AFMS 來音頻信號 ALARM 告警 ALEV 自動電平 ALC 自動電平控制 AM 調幅 AMP 放大器 ANT 天線ANT/SW 天線開關 APC 自動功率控制 ARFCH 絕對信道號 AFPCB 音頻電路板ATMS 到移動臺音頻信號 ASIC 專用接口集成電路 AST-DET 飽和度檢測 AUC 身份鑒定中心 AUDIO 音頻 CCDMA 碼分多址 CONTROL 控制 CPU 中央處理器 CIRCCITY 整機COLLECTOR 集電極 CALL 呼叫 CARD 卡CEPT 歐洲郵電管理委員會 CH 信道CHAGCER 充電器 CHECK 檢查 CLK 時鐘 COL 列CP 脈沖、泵 CS 片選 EEMITTER 發射極 EN 使能 ENAB 使能ETACS 增強の全接入通信系統 EXT 外部 EL 發光ERASABLE 可擦の Earph 耳機EEPROM 電擦除可編程只讀存儲器 EPROM 電編程只讀存貯器 EIR 設備號寄存器EN 使能、允許、啟動 EXT 外部 II 同相支路 IF 中頻 INT 中斷 I/O 輸入/輸出ICTRL 供電電流大小控制端 IC 集成電路IMEI 國際移動設備識別碼 IN 輸入INSERT CARD 插卡 ISDN 綜合業務數字網 MMCLK 主時鐘 MIC 話筒MOD 調制信號MODIP 調制I 信號正 MODIN 調制I 信號負 MODQP 調制Q 信號正 MODQN 調制Q 信號負 MUTE 靜音MIXER SECOND 第二混頻信號 MF 陶瓷濾波器 MCC 移動國家碼 MENU 菜單 MDM 調制解調 MIX 混合 MS 移動臺MSC 移動交換中心 MSK 最小移頻鍵控 MSIN 移動臺識別碼 MSRN 漫遊 NNAM 號碼分配模塊 NC 空、不接NO NETWORK 無網絡 QQ 正交支路 RRAM 隨機存儲器 REF 參考、基准 RESET 複位 RF 射頻RFADAT 射頻頻率合成器數據 RFAENB 射頻頻率合成器啟動RSSI 接收信號強度指示 RX 接收RXON 接收開RXIFP 接收中頻信號正 RXIFN 接收中頻信號負 RF PCB 射頻板 RACH 隨機接入信道 RD 讀RFI 射頻接口 ROM 只讀存儲器 ROW 行 RSSI 場強RXVCO 收信壓控振蕩器 TTDMA 時分多址 TEMP 溫度監測TXVCO 發信壓控振蕩器 TP 測試點 TX 發信TX EN 發送使能 TXON 發送開TACS 全接入移動通信系統 TCH 話音通道 TEST 測試 TRX 收發信機 TXC 發信控制 TX-IF 發信中頻 WWATCH DOG 看門狗 WCDMA 寬帶碼分多址 WD-CP 看門狗脈沖 WDOG 看門狗 WR 寫。
电路原理图英文缩写(请收藏)
电路原理图英文缩写(请收藏)大家在看电路原理图的时候,或多或少都会看见许多用英文标注的一些缩写词。
本文摘抄一些经典常见的缩写,供大家参考学习。
EDA365电子论坛一、常用控制接口EN:Enable,使能。
使芯片能够工作。
要用的时候,就打开EN脚,不用的时候就关闭。
有些芯片是高电平使能,有些是低电平使能,要看元器件的数据手册才知。
CS:Chip Select,片选。
芯片的选择。
通常用于发数据的时候选择哪个芯片接收。
例如一根SPI总线可以挂载多个设备,DDR总线上也会挂载多颗DDR内存芯片,此时就需要CS来控制把数据发给哪个设备,一般为低电平有效,也就是/CS表示。
RST:Reset,重启。
有些时候简称为R或者全称RESET。
也有些时候标注RST_N,表示Reset信号是拉低生效。
INT:Interrupt,中断。
中断的意思,就像你正睡觉的时候有人把你摇醒了,或者你正看电影的时候女朋友来了个电话,在处理器中非常常用的一个功能,与“查询”功能相对应。
PD:Power Down,断电。
断电不一定非要把芯片的外部供电给断掉,如果芯片自带PD脚,直接拉一下PD脚,也相当于断电了。
摄像头上会用到这根线,因为一般的摄像头有3组供电,要控制三个电源直接断电,不如直接操作PD 脚来的简单。
(在USB Type-C接口中有一个Power Delivery也叫PD,跟这个完全不一样,不要看错了。
)CLK:Clock,时钟。
时钟线容易干扰别人也容易被别人干扰,Layout的时候需要保护好。
对于数字传输总线的时钟,一般都标称为xxx_xCLK,如SPI_CLK、SDIO_CLK、I2S_MCLK(Main Clock)等。
对于系统时钟,往往会用标注频率。
如SYS_26M、32K等。
标了数字而不标CLK三个字,也是无所谓的,因为只有时钟才会这么标。
CTRL:control,控制。
写CONTROL太长了,所以都简写为CTRL,或者有时候用CMD (Command)。
