对讲机是不是移动通信？
移动通信的概念
移动通信的最高目标
任何人 （Whoever） 任何时候 （Whenever） 任何地方 (Wherever) 任何种方式（Whatever） 任何其它人（Whomever）
5W
学习内容
移动通信的概念 移动通信的特点 移动通信的工作方式 移动通信的发展历史和趋势
受限系统以频道区分用户地址，一个频道传输一路模拟/数字话路对功控的要求不严，
硬件设备取决于频率规划和频道设置基站由多部不同载波频率的发射机同时工作适
宜大容量系统使用
应用：模拟/数字蜂窝移动通信系统
移动通信的工作方式
2、移动通信的多址方式
时分多址（TDMA）技术
每个用户占用一个时隙，用时隙号区别不同用户
空分多址（SDMA ）技术
根据每个用户空间位置的不同来区分 用户，码型、频率、时间共享。 特点：通过智能天线实现，可以大大提 高频谱利用率，但该技术尚不成熟，一 般结合其他多址技术使用。
应用：TD-SCDMA系统 对讲机有没有多址方式？
学习内容
A -B传输方向
A
B
B -A传输方向
移动通信的工作方式
1、通信系统的工作方式 全双工通信：指通信双方可以在同一时刻进行双向的消息传输。
A -B传输方向
A
B
B -A传输方向
移动通信的工作方式
2、移动通信的工作方式 移动通信采用全双工的通信方式，双工的方式包括频分双工、时分双工。
频分双工（FDD):用不同的频段来区分发射和接收信号 时分双工（TDD):用不同的时段来区分发射和接收信号
移动通信的特点
移动通信系统由于用户的移动性，管理技术要比固定通信要复杂，移动通信网中依靠的 是无线电波的传播，传播环境比有线媒质的传播特性复杂，移动通信有着与固定通信不同的 特点。
1、无线电波传播环境复杂
移动通信的电波处在特高频（300－3000MHz）频段，电波传播主要方式是视距传 播。电磁波在传播时不仅有直射波信号，还有经地面、建筑群等产生的反射、折射、绕射 的传播，从而产生多径传播引起的快衰落、阴影效应引起的慢衰落，系统必需配有抗衰落 措施，才能保证正常运行。
➢码分多址(CDMA)
➢空分多址(ห้องสมุดไป่ตู้DMA)
移动通信的工作方式
2、移动通信的多址方式
频分多址（FDMA）技术
Power
Time
每个用户占用一个频率，用频道号识别不同用户。
特点： 简单，容易实现，适用于模拟和数字信号
FDMA Frequency
以频率复用为基础，以频带划分各种小区需要严格的频率规划，是频率受限和干扰
特点：每个基站只需一个射频系
统，每个码传输一路数字信号， 每个用户共享时间和频率，是一 个多址干扰受限系统，需要严格 的功率控制，需要定时同步，软 容量、软切换，系统容量大，抗 衰落、抗多径能力强
应用：IS-95 CDMA系统、cdma2000系统、WCDMA系统
移动通信的工作方式
2、移动通信的多址方式
发射信号
FDD 频率分隔
接收信号 频率
发射信号
TDD 时间分隔
接收信号 时间
请举例其他全双工通信方式、上网打游戏、qq聊天、固定电话
移动通信的工作方式
2、移动通信的工作方式
GSM 900 :
890
915
935
960
双工距离 : 45 MHz
GSM 1800 :
1710
1785
1805
1880
双工距离 : 95 MHz
接收信道统计分析曲线
移动通信的特点
2、在强干扰的情况下进行工作 移动台在移动时即受到环境噪声的干扰。通信质量的好坏与外部的噪声及干扰
有关，主要噪声来源是人为噪声，如汽车的点火系统、居家装修工程中的工具使用 等。此外还有由设备中器件的非线性引起的互调干扰。由移动台“远近效应”引起 的邻道干扰及同频复用所引起的同频干扰等。
区切换及漫游等跟踪交换技术。
Base 1
Base 2 Base 3
学习内容
移动通信的概念 移动通信的特点 移动通信的工作方式 移动通信的发展历史和趋势
移动通信的工作方式
1、通信系统的工作方式 单工通信：指通信双方间通信只能沿一个指定的方向进行。
传输方向
A
B
半双工通信：指通信双方可以进行双向的消息传输，但不是在同一时刻。
移动通信的特点
1、无线电波传播环境复杂
基站天线
反射、散射
直射波
地面散射波
反射波
移动台天线
移动通信的特点
1、无线电波传播环境复杂
基站天线
绕射波
绕射
山峰
移动台天线
移动通信的特点
1、无线电波传播环境复杂 移动环境下的信号场强的特性：
❖ 移动通信环境下场强变化剧烈 ❖ 场强变化的平均值随距离增加而衰减 ❖ 场强特性曲线的中值呈慢速变化（慢衰落） ❖ 场强特性曲线的瞬时值呈快速变化（快衰落）
人为干扰：考试、会议、军事管制
移动通信的特点
3、具有多卜勒效应 当移动台具有一定速度V的时候，基站接收到移动台的载波频率将随V的不同，
产生不同的频移，反之也如此。
信号功率
fd
v
cos( )
fc -fd
fc
fc +fd
f
移动通信的特点
4、用户经常移动 移动体在通信区域中是随机运动的，这就要求通信设备必须具有位置登记、越
信道间隔： 200kHz
移动通信的工作方式
2、移动通信的多址方式 多址技术就是把多个用户接入一个传输媒质实现相互间通信时，给每
个用户信号赋予不同的特征，以区分不同的用户的技术。 多址的目的是使众多的用户共用公共的通信线路，扩大通信容量。
多址技术主要包括：
➢频分多址(FDMA)
➢时分多址(TDMA)
移动通信网络概述
合肥分公司运行维护部 20011年7月
学习内容
移动通信的概念 移动通信的特点 移动通信的工作方式 移动通信的发展历史和趋势

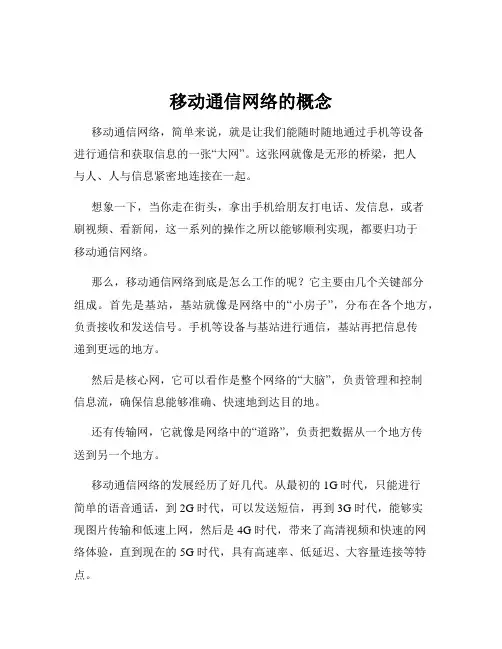

移动通信的概念

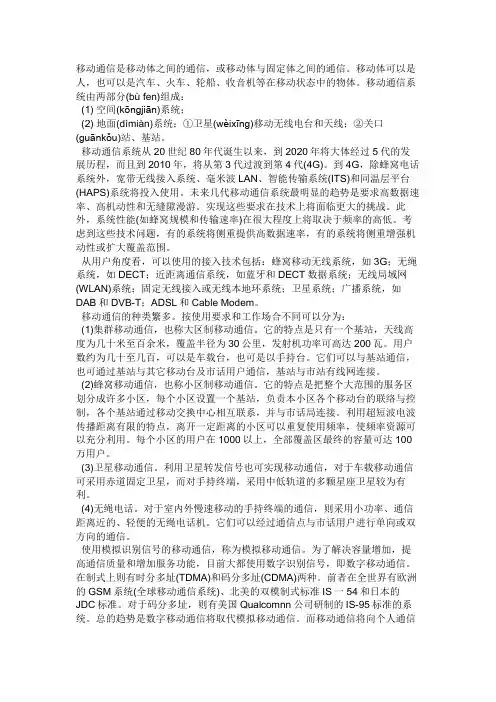

➢什么是移动通信 移动通信是指通信双方或至少一方处于移动中进行信
息交互的通信，即移动体与移动体、移动体与固定体之间的 通信。
按照移动体所处的运动区域不同，移动通信可分为陆地 移动通信、海上移动通信和空中移动通信。
特点：以频率复用为基础，小区内以时隙区分用户每个时隙传输一路数字信号，
软件对时隙动态配置系统要求严格的系统定时同步对功控的要求不严是时隙受限和 干扰受限系统。
应用：GSM系统
移动通信的工作方式
2、移动通信的多址方式
码分多址（CDMA）技术
每个用户使用一个码型， 频率/时间共享，用不同的码来 识别不同的用。
移动通信的概念
移动通信的最高目标
任何人 （Whoever） 任何时候 （Whenever） 任何地方 (Wherever) 任何种方式（Whatever） 任何其它人（Whomever）
5W
学习内容
移动通信的概念 移动通信的特点 移动通信的工作方式 移动通信的发展历史和趋势
受限系统以频道区分用户地址，一个频道传输一路模拟/数字话路对功控的要求不严，
硬件设备取决于频率规划和频道设置基站由多部不同载波频率的发射机同时工作适
宜大容量系统使用
应用：模拟/数字蜂窝移动通信系统
移动通信的工作方式
2、移动通信的多址方式
时分多址（TDMA）技术
每个用户占用一个时隙，用时隙号区别不同用户
空分多址（SDMA ）技术
根据每个用户空间位置的不同来区分 用户，码型、频率、时间共享。 特点：通过智能天线实现，可以大大提 高频谱利用率，但该技术尚不成熟，一 般结合其他多址技术使用。
应用：TD-SCDMA系统 对讲机有没有多址方式？
学习内容
A -B传输方向
A
B
B -A传输方向
移动通信的工作方式
1、通信系统的工作方式 全双工通信：指通信双方可以在同一时刻进行双向的消息传输。
A -B传输方向
A
B
B -A传输方向
移动通信的工作方式
2、移动通信的工作方式 移动通信采用全双工的通信方式，双工的方式包括频分双工、时分双工。
频分双工（FDD):用不同的频段来区分发射和接收信号 时分双工（TDD):用不同的时段来区分发射和接收信号
移动通信的特点
移动通信系统由于用户的移动性，管理技术要比固定通信要复杂，移动通信网中依靠的 是无线电波的传播，传播环境比有线媒质的传播特性复杂，移动通信有着与固定通信不同的 特点。
1、无线电波传播环境复杂
移动通信的电波处在特高频（300－3000MHz）频段，电波传播主要方式是视距传 播。电磁波在传播时不仅有直射波信号，还有经地面、建筑群等产生的反射、折射、绕射 的传播，从而产生多径传播引起的快衰落、阴影效应引起的慢衰落，系统必需配有抗衰落 措施，才能保证正常运行。
➢码分多址(CDMA)
➢空分多址(ห้องสมุดไป่ตู้DMA)
移动通信的工作方式
2、移动通信的多址方式
频分多址（FDMA）技术
Power
Time
每个用户占用一个频率，用频道号识别不同用户。
特点： 简单，容易实现，适用于模拟和数字信号
FDMA Frequency
以频率复用为基础，以频带划分各种小区需要严格的频率规划，是频率受限和干扰
特点：每个基站只需一个射频系
统，每个码传输一路数字信号， 每个用户共享时间和频率，是一 个多址干扰受限系统，需要严格 的功率控制，需要定时同步，软 容量、软切换，系统容量大，抗 衰落、抗多径能力强
应用：IS-95 CDMA系统、cdma2000系统、WCDMA系统
移动通信的工作方式
2、移动通信的多址方式
发射信号
FDD 频率分隔
接收信号 频率
发射信号
TDD 时间分隔
接收信号 时间
请举例其他全双工通信方式、上网打游戏、qq聊天、固定电话
移动通信的工作方式
2、移动通信的工作方式
GSM 900 :
890
915
935
960
双工距离 : 45 MHz
GSM 1800 :
1710
1785
1805
1880
双工距离 : 95 MHz
接收信道统计分析曲线
移动通信的特点
2、在强干扰的情况下进行工作 移动台在移动时即受到环境噪声的干扰。通信质量的好坏与外部的噪声及干扰
有关，主要噪声来源是人为噪声，如汽车的点火系统、居家装修工程中的工具使用 等。此外还有由设备中器件的非线性引起的互调干扰。由移动台“远近效应”引起 的邻道干扰及同频复用所引起的同频干扰等。
区切换及漫游等跟踪交换技术。
Base 1
Base 2 Base 3
学习内容
移动通信的概念 移动通信的特点 移动通信的工作方式 移动通信的发展历史和趋势
移动通信的工作方式
1、通信系统的工作方式 单工通信：指通信双方间通信只能沿一个指定的方向进行。
传输方向
A
B
半双工通信：指通信双方可以进行双向的消息传输，但不是在同一时刻。
移动通信的特点
1、无线电波传播环境复杂
基站天线
反射、散射
直射波
地面散射波
反射波
移动台天线
移动通信的特点
1、无线电波传播环境复杂
基站天线
绕射波
绕射
山峰
移动台天线
移动通信的特点
1、无线电波传播环境复杂 移动环境下的信号场强的特性：
❖ 移动通信环境下场强变化剧烈 ❖ 场强变化的平均值随距离增加而衰减 ❖ 场强特性曲线的中值呈慢速变化（慢衰落） ❖ 场强特性曲线的瞬时值呈快速变化（快衰落）
人为干扰：考试、会议、军事管制
移动通信的特点
3、具有多卜勒效应 当移动台具有一定速度V的时候，基站接收到移动台的载波频率将随V的不同，
产生不同的频移，反之也如此。
信号功率
fd
v
cos( )
fc -fd
fc
fc +fd
f
移动通信的特点
4、用户经常移动 移动体在通信区域中是随机运动的，这就要求通信设备必须具有位置登记、越
信道间隔： 200kHz
移动通信的工作方式
2、移动通信的多址方式 多址技术就是把多个用户接入一个传输媒质实现相互间通信时，给每
个用户信号赋予不同的特征，以区分不同的用户的技术。 多址的目的是使众多的用户共用公共的通信线路，扩大通信容量。
多址技术主要包括：
➢频分多址(FDMA)
➢时分多址(TDMA)
移动通信网络概述
合肥分公司运行维护部 20011年7月
学习内容
移动通信的概念 移动通信的特点 移动通信的工作方式 移动通信的发展历史和趋势
移动通信的概念
➢什么是移动通信 移动通信是指通信双方或至少一方处于移动中进行信
息交互的通信，即移动体与移动体、移动体与固定体之间的 通信。
按照移动体所处的运动区域不同，移动通信可分为陆地 移动通信、海上移动通信和空中移动通信。
特点：以频率复用为基础，小区内以时隙区分用户每个时隙传输一路数字信号，
软件对时隙动态配置系统要求严格的系统定时同步对功控的要求不严是时隙受限和 干扰受限系统。
应用：GSM系统
移动通信的工作方式
2、移动通信的多址方式
码分多址（CDMA）技术
每个用户使用一个码型， 频率/时间共享，用不同的码来 识别不同的用。
