常用管道支吊架间距规范
沟槽管道支吊架间距规范

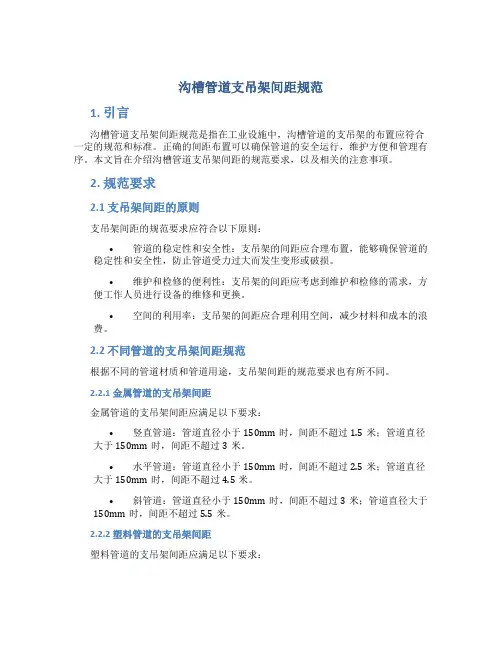

沟槽管道支吊架间距规范1. 引言沟槽管道支吊架间距规范是指在工业设施中，沟槽管道的支吊架的布置应符合一定的规范和标准。
正确的间距布置可以确保管道的安全运行，维护方便和管理有序。
本文旨在介绍沟槽管道支吊架间距的规范要求，以及相关的注意事项。
2. 规范要求2.1 支吊架间距的原则支吊架间距的规范要求应符合以下原则：•管道的稳定性和安全性：支吊架的间距应合理布置，能够确保管道的稳定性和安全性，防止管道受力过大而发生变形或破损。
•维护和检修的便利性：支吊架的间距应考虑到维护和检修的需求，方便工作人员进行设备的维修和更换。
•空间的利用率：支吊架的间距应合理利用空间，减少材料和成本的浪费。
2.2 不同管道的支吊架间距规范根据不同的管道材质和管道用途，支吊架间距的规范要求也有所不同。
2.2.1 金属管道的支吊架间距金属管道的支吊架间距应满足以下要求：•竖直管道：管道直径小于150mm时，间距不超过1.5米；管道直径大于150mm时，间距不超过3米。
•水平管道：管道直径小于150mm时，间距不超过2.5米；管道直径大于150mm时，间距不超过4.5米。
•斜管道：管道直径小于150mm时，间距不超过3米；管道直径大于150mm时，间距不超过5.5米。
2.2.2 塑料管道的支吊架间距塑料管道的支吊架间距应满足以下要求：•竖直管道：管道直径小于150mm时，间距不超过1米；管道直径大于150mm时，间距不超过2.5米。
•水平管道：管道直径小于150mm时，间距不超过2米；管道直径大于150mm时，间距不超过4米。
•斜管道：管道直径小于150mm时，间距不超过2.5米；管道直径大于150mm时，间距不超过5米。
2.3 额外的注意事项在安装和布置沟槽管道的支吊架时，还有一些额外的注意事项需要注意：•支吊架的选材和制造要符合相应的标准和规范要求。
•支吊架的安装要牢固可靠，能够承受管道在运行过程中的重量和振动。
•支吊架的布置要避开其他设施和设备，不得影响其他工作区域的正常运行。
建筑安装管道支吊架间距
90
110
立
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
2.4
水平
冷
0.4
0.4
0.5
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.35
1.55
热
0.2
0.2
0.25
0.3
0.3
0.35
0.4
0.5
0.6
0.7
0.8
喷淋管道支吊架间距GB50261
DN
25
32
40
50
70
80
100
125
150
200
250
300
m
3.5
4.0
4.5
5.0
6.0
6.0
6.57.08.09.511.0
12.0
管道支吊架与喷头间距不宜小于300mm，与末端喷头不宜大于750.
钢塑复合管沟槽连接水平管最大支吊架间距10ss411
20
25
32
40
50
65
80
100
125
150
200
250
管道支吊架间距
给水管：
钢管支吊架间距GB50242
15
20
25
32
40
50
70
80
100
125
150
200
250
300
保
2
2.5
2.5
2.5
管道间距规范要求
管道间距规范要求篇一：管道间距规范不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲，这个尺寸，那个数值的，为了方便大家记忆管道距墙距离，给大家找了一些资料，做了下汇总！并都标明了出处了！有需要的收藏！1、管与管及与建筑构件之间的最小净距《建筑施工手册》第四版，缩印版，第1500页（网上可下载到，大约100Mb）或《水暖工长速查》第119页（杨磊主编化学工业出版社 2010年7月第1版）管井管道：敷设在管井内的管道，管道表面（有防结露保温时按保温层表面计）与周围墙面的净距不宜小于50mm。
《建筑施工手册》第四版，缩印版，第1504页2、水暖管离墙距离水暖管离墙距离：标准图规定给水、热水、采暖管（DN15~DN32）中心起距墙表面50mm为宜，DN40以上取60mm 为宜。
因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间（其他管道也一样—清秋怀远）。
均采用管外皮距墙表面30mm；而对于排水管，由于打口所需，采用承口距墙表面50mm。
《给水排水及采暖工程现场施工处理方法与技巧》，第39页3、排水柔性接口铸铁管离墙距离当管道沿墙或墙角敷设时，应保证管道及附件的安装及检修距离，管道与墙体面层净距一般为40~60mm，管道及附件不得入墙，其卡箍与法兰压盖的螺栓位置应调整至墙（角）的外侧，以便于拧紧螺栓。
《排水柔性接口铸铁管技术规程》（DB11/T364-2006,北京地方标准，可在百度文库下载到），第6页4、立管管外皮距建筑装饰面的间距（mm）（明装给水立管）管径 32以下 32~5065~100 125~150间距 20~2525~3030~50 60《建筑给排水及采暖工程施工工艺标准》（DBJ/T61-38-2005）第42页; （此书为陕西地方标准，可在百度文库下载到）采暖干管距墙尺寸：供水干管沿内墙架空敷设，当管径＜DB80时，供水干管距墙尺寸为150mm；当管径≥DB80时，供水干管距墙尺寸为180mm。

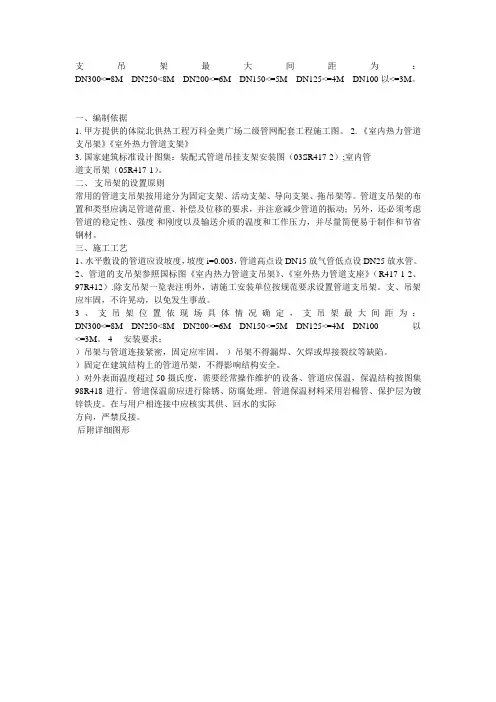

支吊架最大间距为
支吊架最大间距为：DN300<=8M DN250<8M DN200<=6M DN150<=5M DN125<=4M DN100以<=3M。
一、编制依据1. 甲方提供的体院北供热工程万科金奥广场二级管网配套工程施工图。
2. 《室内热力管道支吊架》《室外热力管道支架》3. 国家建筑标准设计图集：装配式管道吊挂支架安装图（03SR417-2）;室内管道支吊架（05R417-1）。
二、支吊架的设置原则常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。
管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。
三、施工工艺1、水平敷设的管道应设坡度，坡度i=0.003，管道高点设DN15放气管低点设DN25放水管。
2、管道的支吊架参照国标图《室内热力管道支吊架》、《室外热力管道支座》（R417-1-2、97R412）.除支吊架一览表注明外，请施工安装单位按规范要求设置管道支吊架。
支、吊架应牢固，不许晃动，以免发生事故。
3、支吊架位置依现场具体情况确定，支吊架最大间距为：DN300<=8M DN250<8M DN200<=6M DN150<=5M DN125<=4M DN100以<=3M。
4 安装要求；）吊架与管道连接紧密，固定应牢固。
）吊架不得漏焊、欠焊或焊接裂纹等缺陷。
）固定在建筑结构上的管道吊架，不得影响结构安全。
）对外表面温度超过50摄氏度，需要经常操作维护的设备、管道应保温，保温结构按图集98R418进行。
管道保温前应进行除锈、防腐处理。
管道保温材料采用岩棉管、保护层为镀锌铁皮。
在与用户相连接中应核实其供、回水的实际方向，严禁反接。
后附详细图形。
喷淋管道支吊架间距标准
喷淋管道支吊架间距标准
喷淋管道支吊架间距的标准是根据具体项目的设计要求、管道的材质、直径和安装方法等因素来确定的。
一般情况下，喷淋管道的支吊架间距应满足以下要求：
1. 水平管道：一般情况下，直径小于等于50mm的水平管道的支吊架间距不应超过
2.4m，直径大于50mm的水平管道的支吊架间距不应超过
3.6m。
2. 垂直管道：直径小于等于50mm的垂直管道的支吊架间距不应超过
3.6m，直径大于50mm的垂直管道的支吊架间距不应超过5.4m。
3. 弯头和变径管道：支吊架间距的计算应基于弯头和变径管道的直线段长度。
需要注意的是，以上仅为一般情况下的标准，具体的项目需根据设计要求和实际情况进行具体确定。
同时，在安装喷淋管道时，还需要考虑管道的重量、受力情况、周围环境等因素，确保支吊架的稳定性和安全性。
因此，在具体施工前，需要根据相关规范和设计要求进行具体计算和确定。
支吊架最大允许间距
支吊架最大允许间距
支吊架最大允许间距是指在工业设备及管道系统安装过程中，支吊架之间距离的最大值。
这个间距的大小对于整个系统的稳定性和安全性有着非常重要的影响。
在设计和安装管道系统时，必须考虑到支吊架之间的距离。
如果间距太小，可能会导致管道受到过度压力，甚至会引起管道破裂。
而如果间距太大，管道可能会发生振动和摇晃，从而导致管道系统的损坏。
支吊架最大允许间距的大小取决于管道的直径、管道的材料、管道的厚度和管道的载荷等因素。
一般来说，管道直径较大、材料较脆弱、厚度较薄或者载荷较大的管道需要更密集的支吊架。
而对于直径较小、材料较柔软、厚度较厚或者载荷较轻的管道，支吊架之间的间距可以稍微大一些。
在进行管道系统的设计和安装时，必须遵守相关的规范和标准，以确保支吊架之间的间距符合要求。
这样才能保证管道系统的稳定性和安全性，避免出现不必要的事故和损失。
- 1 -。
虹吸雨水排水管支吊架间距表
虹吸雨水排水管支吊架间距表【原创版】目录1.虹吸雨水排水管支吊架的概述2.虹吸雨水排水管支吊架的间距规定3.虹吸雨水排水管支吊架的安装与维护正文一、虹吸雨水排水管支吊架的概述虹吸雨水排水管支吊架是一种用于固定和支撑虹吸雨水排水管的装置，可以确保排水管在运输雨水过程中保持稳定，并能够有效地防止管道因自身重量或外力作用而产生的位移或变形。
在现代建筑中，虹吸雨水排水管支吊架的应用已经非常普遍，它为建筑排水系统提供了可靠的保障。
二、虹吸雨水排水管支吊架的间距规定在实际工程应用中，虹吸雨水排水管支吊架的间距需要根据管道的直径、材质、使用环境等因素进行合理设置。
根据相关规范，虹吸雨水排水管支吊架的间距应满足以下要求：1.管道直径小于或等于 200mm 时，支吊架间距不应大于 4m；2.管道直径大于 200mm 且小于或等于 400mm 时，支吊架间距不应大于 3m；3.管道直径大于 400mm 且小于或等于 600mm 时，支吊架间距不应大于 2.5m；4.管道直径大于 600mm 时，支吊架间距不应大于 2m。
需要注意的是，在管道转弯、分支、接入等部位，应根据实际情况适当减小支吊架间距，以确保排水系统的稳定性。
三、虹吸雨水排水管支吊架的安装与维护1.安装：在安装虹吸雨水排水管支吊架时，应首先根据设计图纸确定支吊架的位置，然后将支吊架固定在管道上，确保其牢固可靠。
同时，支吊架的安装高度也需要符合相关规定，以保证排水系统的正常运行。
2.维护：在排水系统运行过程中，应定期对虹吸雨水排水管支吊架进行检查和维护，发现问题及时进行处理。
此外，还需要定期对支吊架进行清洁，以避免因污垢积累而影响排水效果。
总之，虹吸雨水排水管支吊架在建筑排水系统中起着关键作用，合理的间距设置、安装和维护能够确保排水系统的稳定性和长期运行。
管道支架间距计算规范
给水给排水管道支吊架规范
1、钢管管道支架的最大间距
公称直径(mm) 15 20 25 32 40 50 70 80 100 125 150 200 250 300
支架最大间距保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5
不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12
2、塑料管及复合管管道支架的最大间距
公称直径(mm) 12 14 16 18 20 25 32 40 50 63 75 90 110
支架最大间距立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4
水平管冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55
水平管热水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 3 3
3、铜管垂直水平安装的支架间距
公称直径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
支架最大间距垂直管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4 4水平管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5
采暖,给水及热水供应系统的金属管道立管管卡安装应符合下列规定:
1、楼层高度小于或等于5m,每层必须安装1个。
2、楼层高度大于5m,每层不得少于2个。
3、管卡安装高度,距地面应为1.5~1.8m,2个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。
管道支吊架安装规范
管道支吊架安装规范管道支吊架安装规范是为了确保管道系统能够稳定、安全地运行，同时也方便于管道的维护和检修工作。
以下是管道支吊架安装的一般规范：1. 支吊架设计应符合相关国家标准和规范的要求，并考虑管道的材料、直径、重量、温度、压力等因素。
2. 支吊架的材料应选用耐腐蚀、耐高温、抗拉强度高的材料，常用的材料包括碳钢、不锈钢、铸铁等。
3. 管道支吊架的安装位置和数量应按照设计要求确定，一般每段直管尺寸为6-12米之间设置一个支吊架。
4. 支吊架的安装高度应符合相关标准，一般情况下，管道使用直径小于等于150mm的，支吊架的高度应在300mm以下；直径大于150mm的，支吊架的高度应在500mm以下。
5. 支吊架应安装牢固，连接处应紧固可靠，避免松动和摇晃。
连接部位的螺栓和螺母应使用防松装置，以防止长期使用后螺栓松动。
6. 支吊架的间距应合理布置，以保证管道的稳定性。
一般情况下，管道的水平间距不应大于2米，垂直间距不应大于3米。
7. 支吊架的安装应遵循“先高后低、先大后小”的安装原则。
即先安装高的支吊架，再安装低的支吊架；先安装大管径的支吊架，再安装小管径的支吊架。
8. 支吊架的安装高度应根据管道的设计要求和安装条件确定，同时要考虑到管道的热膨胀和压力变化等因素。
9. 支吊架安装过程中要注意防止对管道系统和设备的损坏，避免挤压、划伤、变形等情况的发生。
10. 安装完成后，应进行验收检查，确保支吊架的安装符合规范要求，并对支吊架进行标识和记录，方便日后维护和检修。
以上是管道支吊架安装规范的一些基本要求，具体的安装细节还需要根据具体的管道系统和工程情况来确定，并进行相应的设计和施工方案。
空调水管支吊架的间距
空调水管支吊架的间距摘要：一、空调水管支吊架间距的概述二、空调水管支吊架间距的规范1.水平安装的支、吊架间距2.垂直安装的支、吊架间距3.风管支吊架间距的规范三、空调水管支吊架间距的实用建议四、结论正文：【一、空调水管支吊架间距的概述】空调水管支吊架的间距是一个关键的施工参数，合理的间距设置既能保证管道的稳定运行，又能避免不必要的损失。
通常，空调水管支吊架的间距受到管径、安装方式、工程类型等因素的影响。
【二、空调水管支吊架间距的规范】1.水平安装的支、吊架间距：根据管径和工程类型，一般普通不是很大的水管，例如DN20、DN25、DN32、DN40等，横向的支、吊架间距为1.5米，竖向的支、吊架间距为2米。
对于DN50以上的水管，横向支、吊架间距可以适当增大。
2.垂直安装的支、吊架间距：排水管距离墙壁有20cm、30cm、40cm、58cm等不同间距。
风管的支、吊架间距也有相应的规定。
3.风管支吊架间距的规范：风管水平安装时，直径或长边尺寸小于等于400mm，间距不应大于4m；大于400mm，不应大于3m。
螺旋风管的支、吊架间距可分别延长至5m和3.75m。
对于薄钢板法兰风管，其支、吊架间距不应大于3m。
【三、空调水管支吊架间距的实用建议】在实际施工中，还需考虑以下因素：1.支、吊架的安装应平整牢固，与管道接触紧密。
管道与设备连接处，应设独立支、吊架。
2.冷(热)媒水、冷却水系统管道机房内总、干管的支、吊架，应采用承重防晃管架；与设备连接的管道管架宜有减振措施。
3.当水平支管的管架采用单杆吊架时，应在管道起始点、阀门、三通、弯头及长度每隔15m设置承重防晃支、吊架。
4.无热位移的管道吊架，其吊架间距可根据实际情况适当调整。
【四、结论】掌握空调水管支吊架间距的规范和实用建议，能确保管道系统的稳定运行，降低施工风险。
消防管道支吊架间距
消防管道支吊架间距朋友们！今天咱们来聊聊消防管道支吊架间距这个看似专业，实则超级重要的事儿。
你可别小瞧了这个间距哦，它就像是消防管道的“骨架”，支撑着整个消防系统的稳定运行呢！消防管道支吊架间距，那可是有严格规定的哦。
就好比我们走路，一步跨多大是有节奏和规律的，不然就会走得歪歪扭扭。
消防管道也是一样，支吊架间距合适了，它才能稳稳地待在那里，在关键时刻发挥出巨大的作用。
一般来说，不同管径的消防管道，其支吊架间距也不一样。
比如说，管径较小的管道，可能支吊架间距可以相对小一些。
这就好像是小孩子的步伐小一点，因为他们的腿短嘛；而管径大的管道呢，就需要更大的间距，就像大人的步子大一些一样。
你看，这样是不是很好理解呀？如果支吊架间距设置得不合理，那可就麻烦啦！要是间距太大，消防管道就会像一个没有支撑的“软面条”一样，晃晃悠悠的。
想象一下，在发生火灾的时候，消防管道可是要承担输送大量灭火用水的重任啊。
如果它晃晃悠悠的，能稳定工作吗？肯定不行啊！说不定还会出现漏水等问题，那可就会影响灭火效果，危及人们的生命财产安全啦。
这可不是闹着玩的哦！相反，如果间距太小呢，虽然管道会很稳固，但是会造成材料的浪费呀。
而且，安装起来也会更麻烦，花费更多的时间和精力。
这就像我们做蛋糕，糖放多了太甜，放少了又没味道，得恰到好处才行。
在实际安装过程中，我们要根据相关的标准和规范来确定支吊架间距。
这些标准和规范就像是我们的“导航仪”，告诉我们该怎么做才是正确的。
比如说，对于一些常见的消防管道材质，像镀锌钢管、无缝钢管等，都有对应的支吊架间距要求。
我们要严格按照这些要求来操作，不能马虎哦。
同时，还要考虑到消防管道的安装位置和环境。
如果是在建筑物内部，可能要考虑到天花板的高度、梁的位置等因素。
如果是在室外，就要考虑到风力、温度变化等对管道的影响。
这就像是给不同的人穿衣服，要根据他们的身材和活动环境来选择合适的尺码和款式一样。
而且哦，支吊架的质量也很重要呢！一个坚固可靠的支吊架，就像是一个强壮的“大力士”，能稳稳地托住消防管道。
管道支吊架间距计算
水平管道上的支吊架间距应满足刚度条件和强度条件1、刚度条件Et 190.5I1183.229q0.3754D20δ4g 9.81h 7u 700n 18d 19.2L max5.895812、强度条件W82.53353管子截面抗弯距，cm 3q0.3754管道单位长度自重，kN/m D16.8管道外径；cm d16管道内径；cm L max 6.429206支吊架的最大允许间距，m管道单位长度重量（自重加灰重），kN/m 管道外径；cm 管道内径；cm管道单位长度自重 kg管道壁厚mm干灰密度取值kg/m 3管道磨损后壁厚m m重力加速度 m/s 2支吊架的最大允许间距，m 管道强度按照《火力发电厂汽水管道应力计算技术规定》DL/T5366一2006有关外载应力验算的规按照强度条件，均布荷载水平直管道的最大支吊架间距按下式计算管道支吊架间距计算管道的一阶固有频率应大于3.5Hz，即单跨管道按简支梁计算，其最大挠度值不应大于2.62mm。
按照刚度条件，均布荷载水平直管道的支吊架允许最大间距用下式计算：钢材在设计温度下的弹性模数，kN/mm 2；由《火力发电厂汽水管道应力计算技术规程管子截面惯性距，cm 4I=π（D4-d4）/64算的规定计算，使管道的持续外载当量应力在允许范围内；并且单跨管道按简支梁计算，管道自重2mm。
水管道应力计算技术规程》附录A中“常用国产材料的弹性模量数据表”中查得4t max 2118.0L qIE =qW 4336.0L max =()D D W 32d44-=π道自重引起的最大弯曲应力不大于23.5MPa。
建筑给排水管道支架支承间距123
dn75 2 1.2 0.8
ቤተ መጻሕፍቲ ባይዱdn90 2.2 1.35 0.95
dn100 dn125 2.4 2.5 1.55 1.7 1.05 1.2
dn160 2.8 1.85 1.35
暗敷直埋管道的支架间距可采用 1000—1500mm 表5.5.4 支架的最大间距
公称外径（mm）
最大间距 （m）
立管 水平 冷水管
管 热水管
dn20 0.9 0.6 0.3
dn25 1 0.7
0.35
dn32 1.1 0.8 0.4
dn40 1.3 0.9 0.5
dn50 1.6 1 0.6
dn63 1.8 1.1 0.7
外径mm
20
25
32
40
50
63
75
90 110
水平横管 550
550
650
800
950 1100 1200 1350 1550
立管
900
1000 1200 1400 1600 1800 2000 2200 2400
5.5.3 支吊架管卡的最小尺寸应按管径确定，公称外径dn≤63时，最小管卡宽度为16mm；公称外径为dn75和dn90时，最小管卡宽度 为20mm；当称外径dn110时，最小管卡宽度为22mm；公称外径dn为125mm时，最小管卡宽度为23mm；公称外径dn为160mm时，最小管卡 宽度为25mm 。5.5.4 管道支架的间距不得大于表5.5.4的规定。注：冷、热水管共用支、吊架时，应根据热水管支吊架间距确定。
建筑给排水管道支架支承间距
规范规定：PVC-U给排水管第3.1.13条管道支架支承间距立管外径为50mm应不大于己于1.5m径,为75mm应不大于己于2.0m，横管应不 大于3-1-13表
管道支吊架间距标准
管道支吊架间距标准
根据不同的管道尺寸、材质和安装要求，管道支吊架的间距标准会有所不同。
一般来说，以下是常见的几种管道支吊架间距标准：
1. 排水管道：在水平线上，直径小于100mm的排水管道的支吊架间距一般为3-4米；直径100-300mm的排水管道的支吊架间距一般为2-3米；直径大于300mm的排水管道的支吊架间距一般为1-2米。
2. 输送管道：输送管道的间距标准根据管道的直径、重量和材质等因素而定。
一般来说，直径小于100mm的输送管道的支吊架间距一般为1-2米；直径100-300mm的输送管道的支吊架间距一般为0.8-1.5米；直径大于300mm的输送管道的支吊架间距一般为0.6-1.2米。
需要注意的是，以上仅为一般情况下的参考数值，具体的管道支吊架间距标准应根据相关标准和设计要求进行确定。
在实际安装过程中，还需考虑管道的热胀冷缩、振动和重量等因素，以确保管道的安全和稳定。
pvc管道支吊架间距标准
PVC管道支吊架间距标准是指在安装和布置PVC管道系统时，支吊架之间应满足一定的间距要求。
这个间距标准是为了确保管道系统的稳定性、安全性以及方便维护和检修。
以下是关于PVC管道支吊架间距标准的详细说明：一、概述PVC管道支吊架间距标准是根据国家相关规范和经验总结得出的，旨在保证PVC管道系统的正常运行和使用。
在进行PVC管道系统的设计和安装时，必须严格按照这些标准进行操作。
二、支吊架的作用支吊架是PVC管道系统中的重要组成部分，它的作用是支撑和固定管道，防止管道产生位移或下沉，保证管道的稳定性和安全性。
支吊架的选用和布置必须符合标准要求，合理安排支吊点的间距。
三、间距标准1. PVC水平管道（非隧道）：支吊架的间距一般为1.5-2.5米，具体间距要根据管道的直径和重量来确定。
对于较大直径的管道，间距可以适当缩小，但不得小于1.5米；对于较小直径的管道，间距可以适当增大，但不得大于2.5米。
2. PVC垂直管道：支吊架的间距一般为1-2米，具体间距要根据管道的高度和重量来确定。
对于较高的管道，间距可以适当缩小，但不得小于1米；对于较低的管道，间距可以适当增大，但不得大于2米。
3. PVC水平和垂直交叉管道：支吊架的间距一般按水平管道和垂直管道的标准分别确定，具体间距要根据交叉点的情况来确定。
交叉点处应设置合适的支吊架，以确保管道的稳定性和安全性。
四、其他注意事项1. 在PVC管道系统的设计和安装过程中，应充分考虑管道的载荷、温度变化和压力变化等因素，合理选择支吊架的类型和布置方式。
2. 支吊架的安装位置应符合相关规范的要求，避免与其他设备或构件发生干涉。
3. 支吊架的选用应符合国家相关规范的要求，具备足够的承载能力和耐候性。
4. 支吊架的安装应牢固可靠，固定件应采用适当的材料和规格，确保管道系统的稳定运行。
5. 在支吊架的布置过程中，应留有必要的维护和检修空间，方便对管道进行日常维护和故障排除。
充分遵循以上PVC管道支吊架间距标准，可以有效确保PVC管道系统的安全性、可靠性和经济性。
常用管道支吊架间距规范
常用管道支吊架间距规范管道支吊架是管道系统中非常重要的组成部分，其作用是支持和固定管道，保证管道在使用过程中的稳定性和安全性。
在安装管道支吊架时，需要按照一定的间距规范进行布置，以确保管道系统的正常运行。
本文将介绍常用的管道支吊架间距规范，以供参考。
1. 竖直管道支吊架间距竖直管道的支吊架间距应符合以下规范：1.1 竖直支架间距在一根竖直管道上，通常需要安装多个支架来支撑。
支架的间距取决于管道的质量和直径。
一般情况下，垂直管道的支架间距应满足以下条件之一：a) 对于水平管道，间距不应超过3.6米；b) 对于包含沉重介质的竖直管道，间距应根据介质重量和管道直径进行计算，并在管道上方和下方各设置一个支架以支撑管道的重量；c) 对于高温管道，间距应根据管道温度和管道材料进行计算，以确保支架能够承受高温膨胀引起的管道移动。
1.2 竖直吊架间距竖直吊架的间距主要取决于管道的直径和重量。
一般而言，竖直吊架的间距应满足以下条件之一：a) 吊架间距不应超过管道直径的10倍，以确保管道的垂直度；b) 对于较大直径的管道或重量较大的管道，吊架间距应根据管道的重量和直径进行计算，以确保吊架能够承受管道的重量。
2. 水平管道支吊架间距水平管道的支吊架间距应符合以下规范：2.1 水平支架间距水平支架的间距主要取决于管道的直径和重量。
一般而言，水平支架的间距应满足以下条件之一：a) 支架间距不应超过3.6米；b) 对于较大直径的管道或重量较大的管道，支架间距应根据管道的重量和直径进行计算，以确保支架能够承受管道的重量。
2.2 水平吊架间距水平吊架的间距主要取决于管道的直径和重量。
一般而言，水平吊架的间距应满足以下条件之一：a) 吊架间距不应超过管道直径的10倍，以确保管道的水平度；b) 对于较大直径的管道或重量较大的管道，吊架间距应根据管道的重量和直径进行计算，以确保吊架能够承受管道的重量。
3. 斜管道支吊架间距斜管道的支吊架间距应符合以下规范：3.1 斜支架间距斜支架的间距主要取决于管道的倾角和重量。
喷淋管道支吊架间距标准
喷淋管道支吊架间距标准
喷淋管道支吊架间距的标准通常由设计规范或标准规定，具体间距要根据管道的直径、重量、材质、工作温度、压力等因素来确定。
以下是一些常见的标准：
1. 根据NFPA 13标准，喷淋管道的支吊架间距应不超过3.7米（12英尺）。
2. 根据ASME B31.1标准，喷淋管道的支吊架间距应根据管道的直径和重量来确定，一般不超过6米（20英尺）。
3. 根据GB 50231标准，喷淋管道的支吊架间距应根据管道的直径、重量、材质、工作温度、压力等因素来确定，一般不超过4米（13.1英尺）。
需要注意的是，以上标准仅供参考，具体的支吊架间距应根据实际情况进行设计和确定。
管道间距及管道支吊架间距传
5.5
6.5
7.5
8.5
9.5
6.5
6.5
7.5
7.5
9
9.5
10.5
为0.7～1.0m,弯曲段宜为0.2～0.3m。
1.6
1.8
2.1
1
1.2
1.4
1.5
建筑给水聚氯乙烯管(PE、PEX、PE—RT)的管道支架间距
40
50
63
75
1.9
1.6
1.8
2
0.9
1
1.1
1.2
建筑给水铝塑复管(PAP)支吊架间距
l8
20
25
32
0.8
0.9
1
1.1
0.5
0.6
0.7
0.8
建筑给水钢塑复合管采用沟槽连接时，管道支吊架间距
给水钢塑复合压力管的支吊架问距
1.1
1.25
1.6
空调水管道支吊架间距
32
40
50
70
2.5
3
3.5
4
不保温管道
2.5
3
3.5
4
4.5
5
6
地热盘管固定点的间距,直管段部分宜为0.7～1.0m,弯曲段宜为0.2～
架最大间距(m)
80
1O0
l25
15O
20O
250
300
4
4.5
6
7
7
8
8.5
6
6.5
7
8
9.5
11
12
支吊架最大间距(m)
公称直径DN 保温管 不保温管
公称直径DN 水平管 立管
公称外径DN 立管 水平管
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公称直径（mm）
15
20
25
32
40
50
65
801Biblioteka 0125150200
250
300
支吊架的最大间距（m）
保温管
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温管
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
3、铜管最大支吊架间距。
公称直径（mm）
15
20
25
管道支架最大间距
1、塑料给水管的支吊架最大间距。
公称直径（mm）
15
20
25
32
40
50
63
75
90
110
160
支吊架的最大间距（m）
立管
0.8
0.9
1.0
1.1
1.3
1.6
1.8
2.0
2.2
2.4
2.6
水平管
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.35
1.55
1.7
注：塑料管采用金属管卡作支架时，管卡与塑料管之间应用塑料带或橡胶物隔垫，并不宜过大或过紧。
32
40
50
65
80
100
125
150
200
支吊架的最大间距（m）
立管
1.8
2.4
2.4
3.0
3.0
3.0
3.5
3.5
3.5
3.5
4.0
4.0
水平管
1.2
1.8
1.8
2.4
2.4
2.4
3.0
3.0
3.0
3.0
3.5
3.5
4、排水塑料管道最大支吊架间距
排水塑料管道支吊架最大间距（单位:m）
管径（mm）
50
75
110
125
160
立管
1.2
1.5
2.0
2.0
2.0
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求
