热流道模具设计
热流道模具设计
机械工程
任务一 热流道塑料注射模具
• 西安航空技术高等专科学校
机械工程
任务一 热流道塑料注射模具
B、机械闭合浇口
优点
充填型腔容易，特别对高黏度或剪切敏感 的塑料；
有维持较长保压时间的功能，使热流道系 统可用于厚壁塑件；
浇口闭合排除了浇口区域的热平衡影响， 可准确控制保压状态，提高参数控制精度；
（5）新西兰的麦斯帝普（ MASTIP ）技术公司是全球热流道系统产品的供应商，并 保持领先地位。在全球25个国家设有MASTIP分支机构或分销商，可面向市场提供设 计、生产和售后服务工作。
• 西安航空技术高等专科学校
机械工程
任务一 热流道塑料注射模具
（6）赫斯基（HUSKY）注塑系统有限公司是全球塑料行业最大的注塑设备和服务供 应商。
（7）韩国柳道（YUDO）建立于1980年，是国际知名的热流道系统生产厂家，主要产 品有：分流板、热嘴、温控器、时间控制器等。
（8）德国GUNTHER Heisskanaltechnik GmbH公司成立于1983年，它在全球已拥有27
个 销 售 代 理 机 构 或 分 公 司 。 1998 年 巴 顿 菲 尔 香 港 有 限 公 司 作 为 GUNTHER Heisskanaltechnik GmbH公司的代理商，开始向中国出售其热流道产品。
流道会完全凝固，下次开机前应清除凝料。
衬套加热，可
用于长周期件
空气绝热结构
• 西安航空技术高等专科学校
机械工程
任务一 热流道塑料注射模具
2.3、点浇口型绝热流道模具
拆开清理模具
锁紧分型面，便于 流道分型面打开
• 西安航空技术高等专科学校
热流道模具技术设计方案
3.复合式热流道注射模具
当热流道模具的成型周期过长时，为了避免注射间隔过长，引 起浇口的凝结现象，在采用热流道板形式的基础上，往往在 喷嘴的附近另外设置加热装置，即为复合式热流道注射模。
喷
喷嘴
嘴
3的
2
内腔
的
设置
外
带加
部
热器
设
1的
置
探针
加
2。
热
元
件
4.阀式浇口的热流道多型腔模具
对熔融黏度很低的塑料的多型腔注射模，为防止发生流延现象，可采用 阀式浇口。阀式浇口的开闭，可利用弹簧的弹力，也可利用液压式气 压推杆的方式以及其他机械驱动方式。
热塑性塑料的无流道凝料注塑模具，是指模具中通过采 用绝热或加热的方法，使从注塑机喷嘴到模具型腔浇口这一 段流动通道中的塑料熔体始终保持熔融状态，并可连续注入 模具型腔。
热固性塑料则是采用温流道注射模具，即通过控温使流 道中的熔料保持在设定的温度内。
2 无流道凝料模具技术的发展
无流道凝料模具也称热流道模具，热流道并非新技术，在热 塑性塑料注射模具中的应用已经有30多年的历史。早在1940年， E.R.Knowles在美国就申请了热流道技术的专利。
•
9、
。上 午4时0 分25秒 上午4时 0分04:0 0:2520. 11.12
• 10、一个人的梦想也许不值钱，但一个人的努力很值 钱。11/12/2020 4:00:25 AM04:00:252020/11/12
• 11、在真实的生命里，每桩伟业都由信心开始，并由 信心跨出第一步。11/12/2020 4:00 AM11/12/2020 4:00
据估计，目前在欧洲有1/4以上的注射模具应用了热流道技术 ，在美国也有1/6以上。在国外，热流道系统元件已系列化、商品 化。有预测表明，热流道技术的应用比例将逐年增长。近几年， 热流道技术还在不断的发展和完善。
热流道模具设计
热流道模具设计热流道模具是目前模具行业使用较为广泛的一种模具类型。
相比于传统的冷流道模具，热流道模具具有优异的流体性能和更高的生产效率。
在当前全球化市场的竞争背景下，如何更好地设计和制造热流道模具，成为了制造企业需要面对的一项重要的任务。
一、热流道模具设计的基本原理热流道模具主要是在模具中设置一个加热系统，使得熔融塑料可以在流道中以液态的状态保持流动。
与冷流道模具相比，热流道模具不需要通过流道中的冷却水将熔融塑料冷却成固态。
由于熔融塑料在模具中流动过程中不会发生冷却而变硬，热流道模具可以大幅度提高生产效率和塑料制品的表面质量。
热流道模具的核心是热流道系统。
热流道系统由热流道控制器、热流道芯棒、热流道喉头和热流道针阀等组成。
热流道控制器主要是监控和调节热流道的温度和压力，以保证熔融塑料在流道中的流动性。
热流道芯棒和热流道喉头则是热流道系统的核心部分，二者联合起来负责将熔融塑料从模具的进料口进入流道中进行相应的流动和分支。
二、热流道模具设计的难点虽然热流道模具具有较高的生产效率和材料优良性质，但是其设计和制造相对来说也更加复杂。
热流道模具设计的难点主要如下：1.热流道系统的设计。
热流道系统中每一个关键部件的设定，以及热流道芯棒和热流道喉头之间的各种接口联系，都需要经过深入的分析和设计，才能保证整个热流道系统的正常运作。
2.模具的结构设计。
热流道模具相比冷流道模具较为复杂，涉及到流道、冷却系统、熔融塑料的进料和出料等多个方面。
而且由于热流道模具需要设置加热系统，因此要求模具的结构更加精密、细致。
3.材料的选择。
热流道模具的材料选择直接影响到模具的结构和性能，选择合适的材料可以保证模具的寿命和运行效果。
而目前热流道模具的材料主要有钢、铜、铝、合金等，需要根据实际生产需求进行选择。
三、热流道模具设计的原则1.精确计算流道尺寸。
热流道模具的热流道系统必须平衡，要考虑到流道的尺寸、弯度及分支等因素，并进行精确计算，以保证熔融塑料能够正常地流动，从而避免因流道设计不合理造成的品质问题。

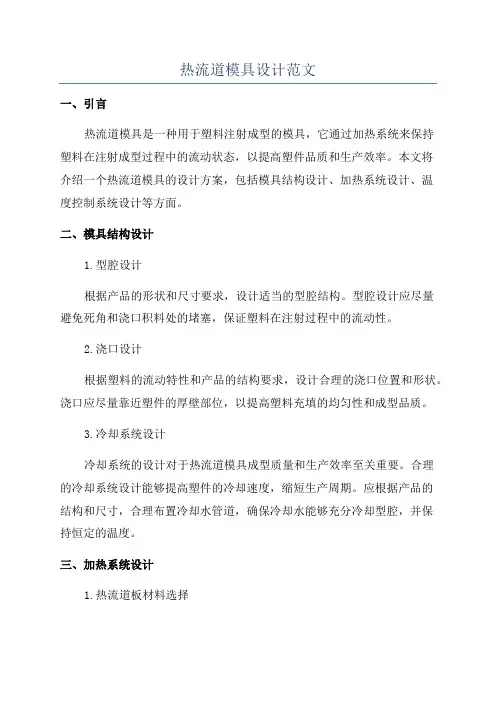

热流道模具设计范文
热流道模具设计范文一、引言热流道模具是一种用于塑料注射成型的模具，它通过加热系统来保持塑料在注射成型过程中的流动状态，以提高塑件品质和生产效率。
本文将介绍一个热流道模具的设计方案，包括模具结构设计、加热系统设计、温度控制系统设计等方面。
二、模具结构设计1.型腔设计根据产品的形状和尺寸要求，设计适当的型腔结构。
型腔设计应尽量避免死角和浇口积料处的堵塞，保证塑料在注射过程中的流动性。
2.浇口设计根据塑料的流动特性和产品的结构要求，设计合理的浇口位置和形状。
浇口应尽量靠近塑件的厚壁部位，以提高塑料充填的均匀性和成型品质。
3.冷却系统设计冷却系统的设计对于热流道模具成型质量和生产效率至关重要。
合理的冷却系统设计能够提高塑件的冷却速度，缩短生产周期。
应根据产品的结构和尺寸，合理布置冷却水管道，确保冷却水能够充分冷却型腔，并保持恒定的温度。
三、加热系统设计1.热流道板材料选择热流道板材料应选择导热性能好、耐热性好、耐腐蚀性好的材料。
一般常用的材料有铜、铝、不锈钢等。
2.加热器选择加热器的选择应根据模具的型号、尺寸和工作温度来确定。
加热器应能提供稳定、均匀的加热温度，以保证塑料在注射成型过程中的流动性和稳定性。
3.温度控制系统设计温度控制系统的设计要考虑到加热器和热流道之间的传热效率、温度的均匀性等因素。
一般采用PID控制器来实现温度的控制，通过传感器实时监测热流道的温度，通过控制器调节加热器的功率来控制温度。
四、模具流动分析在设计热流道模具之前，可以利用模流分析软件对模具的充填性能进行分析。
通过模流分析，可以优化模具的型腔结构、浇口位置和冷却系统设计，以提高塑件的成型品质。
五、结论热流道模具设计是一个复杂而关键的工作，需要综合考虑产品的结构和尺寸要求、塑料的流动特性、加热系统的设计等因素。
通过合理的模具结构设计、加热系统设计和温度控制系统设计，可以提高塑件的成型品质和生产效率，降低生产成本。
模流分析软件的使用可以更好地指导热流道模具的设计过程。
长沙热流道公司模具设计助理工程师面试问题
长沙热流道公司模具设计助理工程师面试问题长沙热流道公司是一家专注于模具设计与制造的企业，他们正在招聘一名助理工程师，负责协助进行模具设计工作。
作为一名面试者，我将回答以下问题，展示我的能力和知识。
1. 请简单介绍一下你对模具设计的了解和经验。
模具设计是制造工业中非常重要的一环，它涉及到产品的外形、尺寸、结构等方面的设计，以及模具的材料选择、加工工艺等。
我在大学期间学习了相关的课程，并且在实习期间参与了几个模具设计项目，积累了一定的经验。
2. 你了解热流道技术吗？请谈谈你对热流道技术的理解。
热流道技术是一种在注塑模具中引入热流道系统来控制塑料熔融和流动的技术。
通过加热导道使塑料在注射过程中保持一定的温度，可以提高产品质量，减少缺陷和气泡的产生。
我了解到热流道技术在汽车、电子、医疗等行业中有广泛应用。
3. 你认为模具设计中最重要的因素是什么？为什么？我认为模具设计中最重要的因素是产品的设计要求和功能需求。
模具设计的目的是为了生产出符合产品设计要求的零件或产品。
因此，设计师必须充分理解产品的功能需求和外观要求，以确保模具设计能够满足这些需求。
4. 在模具设计过程中，你认为最具挑战的问题是什么？你如何解决这些问题？在模具设计过程中，最具挑战的问题之一是如何解决产品的复杂形状和结构设计。
这需要设计师具备丰富的经验和创新思维，能够运用各种设计软件和工具进行模拟和分析，以找到最优的解决方案。
此外，与其他部门的紧密合作和沟通也是解决问题的关键。
5. 你在模具设计中使用过哪些设计软件？你对这些软件的熟悉程度如何？我在大学期间学习了AutoCAD、Solidworks和CATIA等常用的模具设计软件，并且在实习期间有机会使用了这些软件进行模具设计。
我对这些软件的熟悉程度还算较高，能够独立完成基本的模具设计任务。
6. 你如何进行模具设计中的材料选择？有没有遇到过材料选择不当导致问题的情况？在进行模具设计时，我通常会根据产品的要求和使用环境选择合适的材料。
矿泉水瓶热流道注射模具设计
成都理工大学工程技术学院毕业论文矿泉水瓶坯热流道注射模具的设计姓名：XXX专业：XXX指导老师：XXX摘要这篇论文是对大批量生产的饮料瓶坯进行了热流道注射模具的设计，瓶坯材料为PETP，其熔点较高（260℃左右）。
注射成型温度范围较窄，如果一模多腔采用普通的浇注系统，PET熔料的流动性大大下降，甚至凝固。
所以只有通过热流道注射成型才可以实现。
采用一模两腔加工。
对流道直径的设计主要参考了苏娟华的一篇相关论文，对直径进行了优化设计，并利用最小二乘法，对PET塑料的表观粘度和剪切速率关系进行公式化拟合。
优化设计的结果与实际应用的热流道之间的最佳经验值接近。
根据塑件的特点，模具的侧向分型采用了两跟斜导柱。
关键词：热流道优化设计PET瓶坯侧向分型AbstractThis paper deals with the injection mould with hot runner to inject PET bottles, which leads to higher productivity.The material of bottles is PETP which with a higher melting point, about 260℃around, so it has a narrow range of mounding temperature .If we adopt ordinary mounding System to produce bottles which have more moulds in a cavity.The fluidity of the melting material of PET will greatly decline; indeed freeze, so we adopt injection mould with hot runner to complete the production. The design to the diameter of hot runner and hot gate was consult a paper from Su Juanhua. It deals with the optimal diameter design in injection mould. The computational results of the optimal programming are found to be in good agreement with the experiential data. The work performed in this paper will make a contribution to the application of the hot runner in injection mould. The mould adopts two oblique pillars to detach the mould based the characteristic of the bottles.Key words:hot runners, Optimization, PET bottles, lateral detach the mould目录摘要 IAbstract II1前言 12 塑件的工艺分析，模具结构方案的确定、设备的校核 22.1塑料工艺分析、填写工艺卡 22.2确定模具方案 52.3注射机的选择和校核 73 浇注系统的设计 103.1热流道板的设计 103.2浇口套的设计 153.3定位圈的设计 163.4排溢系统的设计 174成型零部件的设计和校核 184.1凸模的设计和校核 184.2型腔的设计和校核对 185导向机构的设计 205.1导柱导套的配合 205.2导柱的设计和校核 205.3导套的设计与校核 216 侧向机构的设计 226.1滑块的设计 226.2斜销的设计与校核 227 冷却系统的设计 257.1冷却系统的设计原则 257.2计算 258 结构件的设计 278.1模板，固定板，垫块的设计 278.2紧固件和定位件的设计 278.3吊环螺钉的设计 278.4模具加工和注意事项 279 结论 2810致谢29参考文献 301前言热流道作为热塑性塑料注射模的一门技术，以其特有的优势，正逐步被应用和推广，发展和普及热流道技术对提高我国的塑料模技术起着关键的作用。
热流道设计岗位职责
热流道设计岗位职责
热流道设计师是模具设计领域的专业人才，主要负责热流道模
具的设计与制作工作。
下面是热流道设计岗位职责的具体介绍：
1. 理解客户需求：根据客户要求及产品特点，了解客户的需求，迅速理解图纸，并根据客户所提的具体要求，进行模具的设计方案
和模具的图纸设计；
2. 研究模具工艺：负责研究模具制造工艺和流程，制定模具的
设计方案和流程，并根据实际情况对设计方案进行调整和修改；
3. 热流道技术方案设计：根据需要，设计热流道的技术方案，
并对方案进行评估和修正，保证热流道设计的可行性和实用性；
4. 热流道平衡分析：进行热流道的平衡分析，确保产品在注塑
过程中温度分布均匀，避免因温度梯度而产生变形、缩孔等问题；
5. 热流道零部件设计：设计热流道系统必要零部件，包括喷嘴、温度控制器、压力控制器、热板、连杆和固定板等；
6. 热流道系统装配：进行热流道系统的装配和调试，为后续的
生产提供技术支持，并且根据客户要求参与到现场的调试工作；
7. 热流道制造管理：对于热流道的制造过程进行管理和跟踪，
确保制造符合设计要求和质量标准；
8. 解决生产现场问题：对于生产现场中出现的问题及时予以处理，维护客户关系，积极为客户提供优质的售后服务；
总之，热流道设计师是模具制造中不可或缺的重要岗位之一，
实际工作中需要具有较强的技术能力和项目管理能力，并需要具备
团队合作精神，才能保证项目的顺利完成和客户的满意度。
塑料模具课件-热流道模具图
图Байду номын сангаас-18塑料层绝热的延伸式喷嘴
1- 注射机料筒 2-延伸式喷嘴 3-加热圈 4-浇口衬套 5-定模 6-型芯
图3-19空气绝热的延伸式喷嘴
1-加热圈 2-延伸式喷嘴 3-定模底板 4-浇口衬套 5-定模型 腔板 6-型芯 7-脱模板 8-型芯冷却管 9-型芯固定板
图3-20喷嘴端面构成型腔的延伸式喷嘴
图3-11井坑式喷嘴
1-注射机喷嘴2-定位环 3-主流道杯 4-定模 5-型芯
图3-12主流道杯的尺寸
图3-13改进的井坑式喷嘴
1-定位环 2-主流道杯 3-注射机喷嘴 4-型芯 5-压缩弹簧 6-定模
图3-14多型腔绝热流道模具
1-定模底板 2-流道 板 3-浇口衬套 4-定 模型腔板 5-型芯 6绝热层
图3-34喷嘴内加热阀式浇口热流道模具
1-动模 2-塑件 3-冷却孔道 4-喷嘴头 5-温度计插孔 6-管式加热 器 7-针形阀 8-定模 9-热流道板 10-压盖 11-滑动板 12-滑动压杆
图3-35全部内加热的热流道模具
1、5、9-管式加热器 2-分流道鱼雷体 3-流道板 4-喷嘴鱼雷体 6定模板 7-定位环 8-主流道衬套 10-主流道鱼雷体 11-浇口板 12喷嘴 13-型芯 14 型腔板
图3-24多型腔主流道浇口热流道模具
图3-25多型腔针点浇口热流道模具
图3-26多型腔针点浇口热流道模具
1-定位环 2-主流道衬套 3-石棉垫圈 4-支撑柱 5-热流道板 6-热电 偶测温孔 7-热流道喷嘴 8-浇口衬套 9-滑动压环 10-动模板 11-定 模板 12-加热器 13-压紧螺钉 14-堵头 15-定模底板 16-定位螺钉
图3-17带加热探针的绝热流道模具
塑料模具设计6.1热流道注射模具
流道部分加工成镶件，与周围隔热
无流道注射模特点
塑料材料要求
无流道注射模分类 绝热流道注射模 加热流道注射模 零部件设计 思考与练习
第四章 注射模设计及制造
热流道注射模
四、绝热流道注射模
3.点浇口绝热流道模
问题 目的与要求 重点和难点
防止流道内塑料冷却的方法
对浇口进行加热（加热圈或加热棒）
第四章 注射模设计及制造
目的与要求：
1.要求了解绝热流道、加热流道的基本结构特点。
问题 目的与要求 重点和难点
2.了解上述流道适用的塑料材料。 3.标准件的选用。 重点和难点： 热流道模具结构
无流道注射模特点
塑料材料要求
无流道注射模分类 绝热流道注射模 加热流道注射模 零部件设计 思考与练习
第四章 注射模设计及制造
无流道注射模特点
塑料材料要求
无流道注射模分类 绝热流道注射模 加热流道注射模 零部件设计 思考与练习
内加热式多腔热流道注射模
针阀式浇口热流道注射模
热管式热流道注射模
第四章 注射模设计及制造
热流道注射模
五、热流道注射模
1.延伸式喷嘴注射模
问题 目的与要求 重点和难点
将喷嘴延伸至浇口附近，只能用于单型腔注射模 喷嘴与型腔间采用塑料或空气绝热
热流道注射模
四、绝热流道注射模
1.井式喷嘴注射模
问题 目的与要求 重点和难点
又称绝热主流道注射模，在喷嘴与模具入口间 加有主流道杯（井坑），适用于单型腔模具。
无流道注射模特点
塑料材料要求
无流道注射模分类 绝热流道注射模 加热流道注射模 零部件设计 思考与练习
第四章 注射模设计及制造
模具设计热流道教程
热流道教程一、热流道的过去现在和未来二、热流道的原理及概念三、热流道的优点四、热流道组成五、热流道的应用六、热流道安装本资料由贝斯特MoldBest热流道公司协助制作一、热流道的历史、现在、未来作为一项先进的注塑加工技术—热流道技术;在欧美国家的普及使用可以追溯到上个世纪的中期甚至更早;早在1940年12月;就取得了热流道技术的专利权..由于热流道具有许多优点;因此;在国外发展比较快;许多塑胶模具厂所生产的模具50%以上采用了热流道技术;部分模具厂甚至达到80%以上;而在中国;这一技术在近几年才真正得推广和应用..随着模具行业的不断发展;热流道在塑胶模具中运用的比例也逐步提高..但总体不足10%;这个差距相当巨大..近年来;热流道技术在中国的逐渐推广;这很大程度上是由于我国模具向欧美公司的出口量快速发展带来的..在欧美国家;注塑生产已经依赖于热流道技术..可以这样说;没有使用热流道技术的模具现在已经很难出口;这也造成了很多模具厂家对于热流道技术意识上的转变..由于很多外国进口的热流道系统价格比较贵;国内很大一部分厂家接受不了;所以就出现了一些国产热流道系统元件..这对于热流道技术在中国的推广有很大的好处..虽然热流道技术已经开始推广;但有的公司使用率达20%以上;一般采用简单的尖咀、通咀..少数公司采用具有世界先进水平的高难度针阀式热咀;但总体上热流道的采用率达不到10%;与国外的50～80%相差太远..返回二、热流道的原理冷流道是指模具入口与产品浇口之间的部分..塑料在流道内靠注塑压力和其本身的热量保持流动状态;流道作为成型物料的一部分;但并不属于产品..所以在我们设计模具的时候既要考虑填充效果;又要考虑怎样通过缩短、缩小流道来节省材料;理想情况是这样;但实际应用中则很难达到两全其美..热流道又称无流道是指在每次注射完毕后流道中的塑料不凝固;塑胶产品脱模时就不必将流道中的水口脱出..由于流道中的塑料没有凝固;所以在下一次注射的时候流道仍然畅通..简要言之;热流道就是注塑机喷咀的延伸..返回三、热流道的优点为什么会有这种热流道技术出现呢热流道技术又能够带给我们哪些好处呢熟悉注塑工艺的朋友都知道;常规注塑成型经常会有以下不利因素的出现：A.充模困难B.薄壁大制件的变形C.浇道原材料的浪费D.多模腔模具的注塑件质量不一等热流道技术的出现;则给这些问题提供了比较完善的解决方案;一般来讲;采用热流道有以下的好处：1.流道内压力损耗小;塑料流动性好;温度均匀;则产品的内应力;变形就会减小;产品表面质量和力学性能就会大大提高；常见的缩水、填充不足、熔接痕、颜色不均、飞边、翘曲现象也可以减少；2.消除全部或大部分流道废料;物料的有效利用率高;不必回用旧料；3.缩短了成型周期;开模行程;提高了生产效率；4.热流道均为自动切断浇口;可以提高自动化程度；5.降低注塑压力;有利于保护模具;延长使用寿命；6.多模腔模具可保证填充均匀;质量一致；热流道的缺陷每一项技术都会有自身的缺点存在;热流道技术也不例外1.模具造价成本高；2.模具结构相比较复杂;要求严格控制温度；3.需要专业人士进行维护..返回四、热流道系统的组成热流道系统由四部分组成：热咀、分流板、加热原件和温控器1.热咀：将从分流板进入的塑料再送进各个模腔;充分降低注射压力..由于客户不同的需求及针对不同塑料的不同特性;热咀的规格型号有多种选择;也可以根据客户的要求定制加工..从加热方式上可分为：内加热热咀和外加热热咀;从结构上分常用的有：尖咀、通咀和针阀咀针阀式热咀技术上较先进;优点有：1.在制品上不留下进浇口残痕;进浇口处痕迹平滑；2.能使用较大直径的浇口;可使型腔填充加快;并进一步降低注射压力;减小产品变形；3.可防止开模时出现拉丝现象及流涎现象；4.当注塑机螺杆后退时;可有效地防止从模腔中反吸物料；5.能实行定时注射以减少制品熔接痕..2.分流板：连接注塑机喷嘴与热咀;将塑料恒温的从主射咀送到各个单独的热咀..在熔体传送过程中;熔体的压力减小;并不允许材料降解..常用热流道板的形式有：一字型;H型;Y型;X字型、米字型；从加热方式上分外加热热流道板和内加热热流道板两大类3.加热原件：加热元件是热流道系统的重要组成部分;其加热精度和使用寿命对于注塑工艺的控制和热流道系统的工作稳定影响非常大..一般有加热棒、加热圈、加热管等4.温控器：温控器就是对热流道系统的各个位置进行温度控制的仪器;由底端向高端分别有通断位式;积分微分比例控制式和新型智能化温控器等种类..返回五、热流道的应用热流道应用非常广阔;从日常用品到家用电器到医疗产品、汽车配件等工业产品..各种不同塑料原料都已可顺利使用热流道加工;以常用PP聚丙烯;PE聚乙稀到PC聚碳酸到玻璃纤维强尼龙和聚砜工程材料..产品大小应用可用于小到0.1克大到15公斤..特别是多型腔模具;注塑产品薄壁化和加工工艺严格的工程塑料也要求必须使用热流道系统加工..返回六、热流道安装返回返回首页。
注塑模具热流道
注塑模具热流道
摘要：
一、注塑模具热流道简介
1.热流道的定义和作用
2.热流道系统的组成
二、热流道分类及特点
1.开放式热流道
2.针阀式热流道
3.微型半热流道
三、热流道设计要点
1.确保流道尺寸和形状符合要求
2.选择合适的喷嘴类型
3.设计合理的流道布局
四、热流道试模流程
1.模具准备
2.安装热流道系统
3.调试热流道系统
4.试模与评估
正文：
注塑模具热流道是模具行业中的一种重要技术，它在提高生产效率、降低生产成本、提高产品质量和简化生产工艺等方面具有显著的优势。
热流道系统
由热喷嘴、分流板、温控箱和附件等组成，其核心部件是热喷嘴，其作用是将熔融塑料从注塑机喷嘴引导到模具中。
根据热喷嘴的结构形式，热流道主要分为开放式热流道、针阀式热流道和微型半热流道。
开放式热流道结构简单，适用于小型模具；针阀式热流道具有较好的封闭性能，适用于较大型模具；微型半热流道则结合了开放式和针阀式的优点，稳定好用，故障率低。
在设计热流道时，应确保流道尺寸和形状符合要求，选择合适的喷嘴类型，并设计合理的流道布局。
此外，还需考虑热流道的冷却系统、流道材料和加工工艺等因素。
热流道试模流程包括模具准备、安装热流道系统、调试热流道系统和试模与评估。
在试模过程中，需检查热流道系统的运行状况，如喷嘴是否堵塞、流道是否畅通、温度控制是否准确等，以保证生产过程中热流道系统的稳定运行。
塑料盖板热流道注塑模具设计分析
塑料盖板热流道注塑模具设计分析塑料盖板是一种常见的塑料制品，在生活中广泛应用于容器、家具、电器等领域中，其中热流道注塑模具是制造塑料盖板的重要工具。
本文将对塑料盖板热流道注塑模具的设计和分析进行介绍。
塑料盖板热流道注塑模具设计需要考虑的因素有很多，其中包括注塑工艺参数、模具结构和材料选择等。
注塑工艺参数主要包括注射压力、注射速度、射胶温度等，这些参数决定了产品质量和生产效率。
模具结构设计需要根据产品的形状和尺寸来确定，同时要考虑模具的耐用性和易于维修。
材料选择要考虑模具的工作环境和注塑材料的特性，以确保模具的稳定性和耐用性。
热流道系统是塑料盖板热流道注塑模具的关键部件。
热流道系统的设计直接影响到产品的质量和生产效率。
热流道系统需要满足均匀、稳定的热流道温度分布，以保证塑料熔体在模具中的均匀流动，避免产生缩松、翘曲等缺陷。
热流道系统还需要考虑减少冷料产生和减少材料浪费，以提高生产效率和经济效益。
在塑料盖板热流道注塑模具设计中，还需要注意以下几点：一是要合理选择热流道系统的布局，保证注塑料流畅、温度均匀。
二是要考虑模具的冷却系统，以确保塑料盖板在注塑过程中能够迅速降温并保持形状稳定。
三是要注意模具的排气设计，避免在注塑过程中产生气泡等缺陷。
塑料盖板热流道注塑模具的设计需要进行结构分析和模流分析。
结构分析可以通过有限元分析等方法来优化模具结构，提高模具的强度和刚度，以延长模具的使用寿命。
模流分析可以帮助设计师理解塑料在模具中流动的过程，预测可能出现的缺陷，并提供相应的改进方案。
塑料盖板热流道注塑模具设计分析是一个复杂而重要的工作，需要综合考虑注塑工艺、模具结构和热流道系统等多个方面的因素，以确保塑料盖板的质量和生产效率。
通过合理的设计和分析，可以提高模具的使用寿命和生产效率，降低生产成本。
第5章 热流道注射模具5.3 《塑料成型工艺与模具设计》课件
板 12--注塑件 13—动模板
2．流道
❖ 流道的长度和直径及它的体积，在满足注射点的数目和分布 的情况下，还应注意以下两方面的问题。
❖ (1)流道中允许的压力降一般小于35MPa。流道中传输的熔 体应有合理的流动速率和剪切速率。
❖ (2)考虑塑料熔体在流道里允许驻留的时间。校核每次注射的 循环时间，检查型腔注射量与流道容量的比例。熔体在流道 中驻留的时间等于塑料降解时间的10％～20％。
3．流道板的密封和紧固
❖ 要保证流道板无塑料熔体的泄漏，必须考虑流道板的热膨胀 作用。高温的热流道系统，维持了熔体的可流动状态，并不 断地受到注射与保压的短时高压冲击。室温下装配紧固的热 流道系统，在高温下使用时会造成流道板的热变形；生产时 的温度控制不稳定和热变形不均匀；流道板的设计、装配和 加工工艺不当等，都会使流道板中的熔体泄漏。特别是注射 工艺的不当，如超高压的注射和过高的温度冲击。低黏度的 PE和PP等塑料熔体更容易发生泄漏。
2．浇口
❖ 浇口是流道的终点，也是热流道系统中关键功能区。它的形 式有两种，一种是与喷嘴做成
❖ 一个整体；另一种是开设在模具的零件上，再与喷嘴拼合在 一起。浇口调节塑料熔体对型腔的注射充模。浇口通过它的 开闭控制着对型腔内塑料的保压补缩时间，可采用热力闭合 或机械开闭两种方式。
3．喷嘴
❖ 热流道喷嘴是热流道系统的终端，它包括加热器、热电偶和 浇口。它将熔体输送到模具的型腔或冷流道。热流道喷嘴包 括主流道喷嘴和注射点的喷嘴。
❖ 第一，根据塑件结构和使用要求，确定浇口位置。只要塑件 结构允许，在定模镶块内喷嘴和喷嘴头不与成型结构干涉， 热流道系统的浇口可放置在塑件的任何位置上。具体设置方 位与冷流道模具注射成形的浇口位置选择原则相同。对于大 而复杂的异型塑件，注射成形的浇口位置可运用计算机辅助 分析(CAE)模拟熔融状塑料在型腔内的流动情况，分析模具 各部位的冷却效果，确定较合理的浇口位置。
热流道模具结构图 模具设计
热流道模具结构图模具设计 热流道模具结构图模具设计一、实际教学：1、《机械识图》前言：今朝的模具设计和编程基础上在计算机上完成，所以我们的课题不叫《机械制图》而叫《机械识图》，与保守的教学重点不一样，符合今朝模具技能人才的要求。
目前在我国国内模具行业，特别是广东、淅江、福建、上海的台资港资企业当中运用的看图角法（第三角法）与国内《机械制图》保守教学的第一角法有一定的差别，以致很多初学者在应聘和实际工作的一二个月内不太适应，故我们结合实际当中的罕见的看图题目重点去讲如何运用第三角法/第一角法看图、画图。
授课内容：（1）机械制图前言、图样、图纸大小及图框、标题栏、比例、线型、尺寸; （2）投影的基础知识、三视图的成形原理、规律、三视图的展开、识读三视图的基础要领; （3）点的投影、直线的投影、立体的投影; （4）基础几何体(棱柱,棱锥,圆柱,圆锥,圆球,圆环)的三视图；（5）切割体的三视图、相贯体的投影明白; （6）组合体的三视图、识读组合体三视图的方法、组合体的尺寸明白；（7）补视图、补缺线、实例解说; （8）第一角法的解说、第三角法的解说、基础视图的先容; （9）斜视图、局部视图、旋转视图、剖视图：成型原理、要点、类别、剖切方法; （10）剖面图、局部缩小图、简化画法；（11）零件图的作用/内容、零件图的技术要求、配合的概念; （12）表面粗拙度、形位公差、识读零件图的基础步骤; （13）螺纹：内/外螺纹、螺纹紧固件、螺纹紧固件连接方法; （14）键的先容、销的先容、键/销的连接表达方法; （15）齿轮的基础知识、圆柱齿轮的画法、尺度齿轮的尺寸计算公式的解说、齿轮啮合的画法; （16）装配图作用/内容、装配图表达方法、装配图的识读。
2、《金属工艺学》-选修内容（免费）电磁阀接线的部位发烫是怎么回事前言：这是一门专业基础课，我们着重结合塑胶模具/五金模具/压铸模具去解说各种钢材的本能机能，以及金属切削加工的基础知识。
关于热流道模具的设计流程及概念
关于热流道模具的设计流程及概念第一，阿诺立根据塑件结构和使用要求，确定进料口位置。
只要塑件结构允许，在定模镶块内喷嘴和喷嘴头不与成型结构干涉，热流道系统的进料口可放置在塑件的任何位置上。
常规塑件注射成形的进料口位置通常根据经验选择。
对于大而复杂的异型塑件，注射成形的进料口位置可运用计算机辅助分析（C AE）模拟熔融状塑料在型腔内的流动情况，分析模具各部位的冷却效果，确定比较理想的进料口位置。
第二，确定热流道系统的喷嘴头形式。
塑件材料和产品的使用特性是选择喷嘴头形式的关键因素，塑件的生产批量和模具的制造成本也是选择喷嘴头形式的重要因素。
第三，根据塑件的生产批量和注射设备的吨位大小，确定每模的腔数。
第四，由已确定的进料口位置和每模的腔数确定喷嘴的个数。
如果成形某一产品，选择一模一件一个进料口，则只要一个喷嘴，即选用单头热流道系统；如果成形某一产品，选择一模多腔或一模一腔二个以上进料口，则就要多个喷嘴，即选用多头热流道系统，但对有横流道的模具结构除外。
第五，根据塑件重量和喷嘴个数，确定喷嘴径向尺寸的大小。
相同形式的喷嘴有多个尺寸系列，分别满足不同重量范围内的塑件成形要求。
第六，根据塑件结构确定模具结构尺寸，再根据定模镶块和定模板的厚度尺寸选择喷嘴标准长度系列尺寸，最后修整定模板的厚度尺寸及其他与热流道系统相关的尺寸。
第七，根据热流道板的形状确定热流道固定板的形状，在其板上布置电源线引线槽，并在热流道板、喷嘴、喷嘴头附近设计足够的冷却水环路。
第八，完成热流道系统塑料模具的设计图绘制。
第九，成熟的热流道系统，必须考虑到热流道系统与塑料模具的配合程度，即热半模的设计。
典型复杂造型PMMA把手热流道模具优化设计
６１
２ ２ 注 塑 工艺参数 设 定 ．
根据 本 制 品特 点 、 似 制 品生 产 经 验 和 材 料 供 类 应商 推荐 的工 艺参 数 ， 用 较 高 的 模 温 以提 高 材 料 采
流动性 ， 采用较长 的保压 时间以降低 收缩率 。由于 冷却 时间越 长 ， 品体 积收 缩 的机会 越 大 ， 制 故应 尽 可 能提高冷却速率 ， 降低冷却时 间。模 流分析工艺参
２ ３ 模 拟 分析 ．
（） １ 填充 过程
填充 过 程如 图 ４所 示 。从 图 ４可 看 出 ， 中心 从 直接 进浇 充 填进 展顺 利 ， 但有 些 不平衡 ， 主要 原 因是
成降解现象。
把手 内芯与外缘筋条 的充填速度 不一致 ， 筋条位充
填较 快 ， 造成 整 体充 填 不平 衡 。 由于 筋 条 是 用 来 增 强把 手 的扭力 值 的 ， 故不 能取 消 。多 增 加 几 条 筋 条
和注射 周期延 长 。根 据模 拟 结 果 ， 者 找 出 了收 缩 笔
该 工艺 的缺 点是模 具 制 造周 期 长 ， 角形 状 很 难保 棱 证 。而采用铍 铜材 料挤压 成 型动 、 模镶件 ， 定 则可 缩 短 ５天 以上 的制模 时 问 ， 提 高 了棱 角 的形 状 精 度 并 及 表 面光亮 度 。铍 铜挤 压工艺 的原理 如 图 １ ０所示 。
最 大剪 切 速 率 分 布 见 图 ６ 由 图 ６可 以看 出 ， 。 最 大剪 切速 率 出现在 浇 口处 ， 数值 为 ８ ４ ． ～， ７ １３ｓ 小 于 材料 的最 大剪 切速 率 ２ ０ 一， １ ０ｓ 因此 可 以判 断浇 ０ 口的设计 比较合 理 ， 会 产 生 因剪切 速率 过 高 而 造 不
(完整版)热流道塑料模具设计步骤(精)
热流道塑料模具设计步骤第一,根据塑件结构和使用要求,确定进料口位置。
只要塑件结构允许,在定模镶块内热喷嘴和喷嘴头不与成型结构干涉，热流道系统的进料口可放置在塑件的任何位置上。
常规塑件注射成形的进料口位置通常根据经验选择.对于大而复杂的异型塑件，注射成形的进料口位置可运用计算机辅助分析（CAE模拟熔融状塑料在型腔内的流动情况，分析模具各部位的冷却效果，确定比较理想的进料口位置. 第二,确定热流道系统的喷嘴头形式。
塑件材料和产品的使用特性是选择喷嘴头形式的关键因素，塑件的生产批量和模具的制造成本也是选择喷嘴头形式的重要因素。
第三,根据塑件的生产批量和注射设备的吨位大小，确定每模的腔数。
第四，由已确定的进料口位置和每模的腔数确定热喷嘴的个数.如果成形某一产品，选择一模一件一个进料口，则只要一个热喷嘴，即选用单头热流道系统；如果成形某一产品,选择一模多腔或一模一腔二个以上进料口，则就要多个热喷嘴,即选用多头热流道系统,但对有横流道的模具结构除外。
第五，根据塑件重量和热喷嘴个数，确定热喷嘴径向尺寸的大小.目前相同形式的喷嘴有多个尺寸系列,分别满足不同重量范围内的塑件成形要求。
第六，根据塑件结构确定模具结构尺寸,再根据定模镶块和定模板的厚度尺寸选择热喷嘴标准长度系列尺寸，最后修整定模板的厚度尺寸及其他与热流道系统相关的尺寸。
第七，根据热流道分流板的形状确定热流道固定板的形状,在其板上布置电源线引线槽，并在热流道分流板、热喷嘴、喷嘴头附近设计足够的冷却水环路. 现代热流道技术本文摘自德国Kunststoffe Plast Europe杂志作者为德国勒弗库森的Andreas Lang 随着大量制造的塑料零件变得越来越复杂，热流道系统的使用也变得越来越有必要了。
这既可应用于医学技术中重量仅为0。
02g的微小零件，也可应用于汽车和建筑部门的重达15kg的大型零件，运输部门甚至还用于可重达30kg更大的的零件. 热流道是注射成型模具中独特的结构元件。
塑料盖板热流道注塑模具设计分析
塑料盖板热流道注塑模具设计分析因为热流道系统可以有效提高塑料的质量，所以就需要针对实际设计展开分析与研究，从而确保热流道系统可以在塑料模具设计中发挥出其实际作用。
在本篇文章中将会针对塑料盖板热流道注塑模具的设计展开分析，而后针对塑料盖板热流道注塑模具的应用展开研究，希望可以为相关人员提供参考帮助。
标签：塑料盖板;热流道;模具设计注塑模具主要是采用了热流道住宿成型工艺，在实际设计塑料模具的过程中采用热流道系统时，其可以有效提高塑料的质量，同时还可以最大限度的提高塑料材料的使用率。
同时热流道模具浇筑系统可以确保塑料可以保持在最佳的熔融状态，这样一来就可以更好的传递注射压力，从而提高塑料产品的实际质量。
而为了可以更好的将热流道系统应用在塑料模具设计中，就需要针对实际设计展开法分析。
1 塑料盖板热流道注塑模具的设计在实际设计塑料盖板热流道注塑模具的过程中，需要通过严格的要求来展开生产，同时生产的塑料直径最小值可以达到Φ1.8mm;在拉拔的过程中需要确保速度不低于500m/min;停止时所用的时间需要确保在90s之上;噪声分贝需要确保在低于80dB。
实际生产的具体要求可以分为以下几个步骤：第一在实际开始展开制模工作之后，需要及时电动脚踏的开关，并且充分确保实现平稳启动与平稳停止;第二在实际设计的过程中需要确保相应的设计可以实现任意设备前点动以及后点动，最终还需要为跑头与制模的相关作业要求提供良好的基础保障;第三需要确保相应传感器组件所控制的设备可以在10s之内停止，在开展这项工作的过程中还需要确保可以通过手动接触的方式，来实现断线停止这一目的;第四需要确保在实际优化设计之后，各个设备可以展开单独操作，同时相应的总控制台可以完成整机联动，并且在实际开展运作的过程中还需要确保可以实现电动脚踏开关，从而实现简单操作的目的;第五在实现紧急停止的过程中，不仅可以通过各个设备拉闸的方式来实现，同时还可以通过主控台以及收线机中的紧急停止按钮来实现;第六需要在优化设计跳道功能时，确保其可以在任意跳道内切换，并且在实际切换的过程中不会出现影响其他跳道正常运行[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C、侧浇口喷嘴（边缘喷嘴）
2）开式喷嘴
特点
开式喷嘴会在塑件表面或 冷流道上留下一个短的浇口 凝料；
浇口尺寸相对较大，通常 为φ1~4mm，有较好的保压 压力并减小内应力；
开式喷嘴不适用于易产生 浇口拉丝的塑料；
分类：整体式直接浇口型 喷嘴；带完整或部分绝热仓 式喷嘴。
适用于快速结 晶型塑料成型
• 这对于热流道技术在中国的推广有很大的好处。不过虽然热流道技术
已经开始推广,有的厂采用率达20%以上,一般采用内热式或外热式热 流道装置,少数单位采用具有世界先进水平的高难度针阀式热流道装置， 但总体上热流道的采用率达不到10%,与国外的50～80%相比,还是远 远不够的。
热流道技术广泛应用是塑料模具的一大变革。在注塑成型方面， 其拥有相当多的无可比拟的优势，可以这样说，随着其技术的进一 步发展成熟和制造成本的的降低，热流道技术将越来越显现其巨大 的优势。制订热流道元器件的国家标准,积极生产价廉高质量的元器 件,做好热流道技术的宣传推广，是发展热流道模具的关键。
按加热方式分：外加热系统和内加热系统两种。
外加热式系统
能优化熔体流动，容易变换塑料 品种或着色的物料；
热损失是系统的大问题；有时还 要附加冷却管道，以便控制温度；
流道板融热问题：流道板温度高， 接近熔体温度，空气或绝热片融热；
需要对流道板的热膨胀进行补偿， 还需有熔体防漏设计；
与内加热式相比，成本更高，浇 口堵塞的可能性更高。
近年来，热流道技术在中国的逐渐推广，这在很大程度上是由 于我国模具向欧美公司的出口量快速发展带来的。在欧美国家，注塑 生产已经相当的依赖于热流道技术。可以这样说，基本上没有使用热 流道技术的模具现在已经很难出口，这也造成了很多模具厂家对于热 流道技术的意识上的转变。但是由于很多外国进口的热流道系统价格 比较贵，国内很大一部分厂家接受不了，所以就出现了一些国产的商 品化的热流道系统元件。
加热流道注射模关键：供热装置、温度调节系统、模具的 绝热措施和防止浇口处凝固和流涎等问题。
2.1.1、单型腔延伸式喷嘴模具 A、塑料绝热式
可用于PE、PP、PS； 密封承压面A面积不宜过大； 绝热层厚度0.5~1.5mm；面积不宜过大； 浇口尺寸约0.75~1.5mm； 不适用于热敏性塑料。
喷嘴与模具间 隙不宜过大
无流道模分类 按流道保持不凝固方法分：绝热式和加热式两大类 热流道模； 按型腔数分：单型腔和多型腔模；
一、绝热式热流道塑料注射模具
1.1、井式喷嘴绝热流道模
A、特点：在注射机喷嘴和模具浇口之间装有 一个主流道杯，杯内有容纳熔融塑料的“井 坑”，杯内塑料容积应在制品重量的1/2左右。 因浇口与喷嘴距离较远，仅用于成型周期短 （3~5次/min）和加工温度很宽的塑料（PE、 PP等），对PS、ABS较难，不宜用于硬PVC、 POM等热敏性塑料。
拆开清理模具
半绝热式点浇口型绝热流道模具
碟形弹簧控制加热探针上 下运动；周期可达2~3 min 探针不得与浇口壁接触
二、加热式热流道塑料注射模具
2.1、热流道系统结构——喷嘴和流道板
特点： 主流道和分浇道用加热方法使之保持熔融态，保证生产正常且不受成 型周期限制。 停机后，重新开机无需清理流道凝料。 注射压力损失少，可降低熔料温度和注射压力，减少塑料热降解和制 品的内应力。 适用的塑料种类广。
适用于慢速结晶型（如 PE、PP）和非结晶型塑 料及热塑性弹性体成型
A、直接浇口型开式喷嘴
用铜带加热，改 善温度分布
可换式浇口嵌件，对浇 口的热量供应差些，要 延长喷嘴长度，改善绝 热，增设热电偶。
热流道注塑模具设计
注射成型模具中为了提高生产效率，对模具的浇注系 统做了改进——无流道注射模。了解无流道注射模具 设计。
专业知识
一、概述 二、绝热流道注射模具 三、热流道注射模具
•
热流道技术在中国
作为一项先进的注塑加工技术，热流道技术在欧美国家的普及使 用可以追溯到上个世纪的中期甚至更早，早在1940年12月， E.R.Knowles就取得了热流道技术的专利权。而在中国，这一技术的 真正推广应用不过是近几年发生的事情。
随着热流道技术的日渐推广应用，热流道模具在塑料模具中的 比重将逐步提高。由于采用热流道技术模具的诸多优点，因此，热流 道技术的应用在国外发展较快，许多塑料模具厂所生产的模具50%以 上采用的热流道技术，甚至80%以上，效果十分明显。热流道在国内 也已用于生产，但总体不足10%,这个差距相当巨大，这意味着这个行 业有着相当大的市场空间存在。
内加热式系统
流道外壁冻结层绝热作用好，节电50%； 不存在热绝缘或热膨胀问题，流道板外部温度取决于模温（图1-9），稍高于 模温； 冻结层塑料对系统有良好的密封作用；热流道温度实质上与模具热平衡无关； 内加热式结构不便使用开关式喷嘴。
2.1.4、喷嘴结构 1）喷嘴的种类 A、 开式喷嘴
B、顶针式喷嘴
B、主流道杯尺寸
主流道杯尺寸
C、井坑式喷嘴的改进：防主流杯中熔体凝固过量，使浇口堵塞
开模分离型
延伸喷嘴加热型
便于清理型
1.2、多型腔绝热流道模具
特点：主流道和分流道为粗大的圆形截面，分流道直径φ16~30mm；停机后
流道会完全凝固，下次开机前应清除凝料。
衬套加热，可
用于长周期件
空气绝热结构
1.3、点浇口型绝热流道模具
A、外加热式
热流道板用外加热器加热； 二级喷嘴用导热性优良、强度高 的铍铜制造，由塑料层隔热； 二级喷嘴与型腔外壁有环形接触 面，故称半绝热式喷嘴； 二级喷嘴与热流道板以滑动配合， 可使喷嘴与浇口衬套贴合。
B、内加热式流道板
流道热损失小，热效率高， 能适应长周期生产； 流道直径尺寸较大，且用交 错穿通的方法安排流道。
B、空气绝热式
特点：喷嘴与浇口衬套间，浇口衬套 与模具型腔板间除必要的定位面外， 均留出1mm间隙，起绝热作用；
承压面A可防止喷嘴顶坏浇口衬套；
浇口尺寸φ0.75~1.5mm，长度1mm。
2.1.2、多型腔热流道模具 种类
按热流道板分：外加热式和内加 热式热流道模； 按绝热情况分：半绝热式和全绝 热式喷嘴热流道模。
